Регулятор напруги LM317T: альтернативи, піноут та таблиця даних

У цій статті досліджується регулятор напруги LM317T, універсальний компонент, відомий своєю здатністю регулювати виходи напруги з 1,2 В до 37 В.Широко використовується в різних електронних проектах, LM317T поєднує простоту та ефективну продуктивність.Його дизайн підтримує просту інтеграцію для ефективного задоволення різноманітними вимогами до застосування.

Каталог

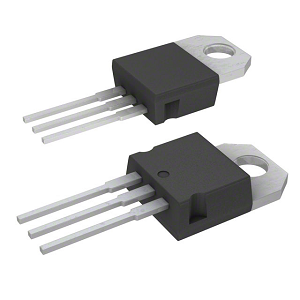

Що таке регулятор напруги LM317T?

З LM317t Виділяється як високопристосований регулятор напруги, укладений у пакет до-220, відомий своєю неускладненою конструкцією та вражаючими продуктивністю в управлінні позитивними виходами напруги.Він може вмістити струми більше 1,5А, полегшуючи управління живленням, використовуючи резистивний роздільник для точної настройки напруги.Ця здатність підтримує широкий діапазон напруги, зменшуючи потребу в декількох фіксованих регуляторах.LM317T характеризується ознаками, які підтримують ефективне регулювання потужності.Його знання у підтримці стабільної вихідної напруги, незважаючи на змінні умови введення, підкреслює його ефективність.Використовуючи LM317T, його захист від термічного перевантаження та захист від короткого замикання, забезпечуючи постійну продуктивність та стійкість навіть у вимогливих умовах.LM317T часто інтегрується в схеми живлення для пристроїв з різними вимогами до напруги.Його пряма конструкція дозволяє легко коригувати та обслуговувати, пропонуючи переваги в навчальних умовах та експериментальних налаштуваннях.

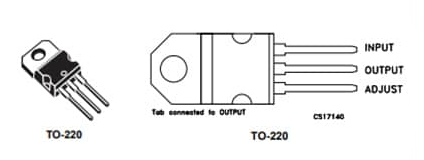

Конфігурація PIN -коду LM317T

Штифт ні	Пінопласт	Опис
1	Відрегулювати	Цей штифт регулює вихідну напругу
2	Вихідна напруга (vout)	Регульована вихідна напруга, встановлена ​​скоригованим штифтом отримати з цього шпильки
3	Вхідна напруга (VIN)	Вхідна напруга, яку потрібно регулювати цей шпилька

Символ LM317T та слід

Особливості LM317T

Регульований діапазон напруги

Одним вражаючим аспектом LM317T є його регульований діапазон напруги від 1,2 В до 37 В, що обслуговує додатки, що потребують тонко налаштованого управління напругою.Ця універсальність звертається до багатьох електронних додатків, зменшуючи ускладнення дизайну.

Поточна здатність обробки

Завдяки підтримці струмів понад 1,5А, LM317T пристосований для схем з високим попитом з акцентом на підтримку стабільності в різних потребах потужності.Ця характеристика сприяє безперебійній роботі пристрою, що робить його цінним компонентом, де потреби в електроенергії непередбачувані.

Точність у регулюванні

LM317T перевершує у підтримці жорсткої лінії та регулювання навантаження на 0,1%, мінімізуючи мінливість напруги, яка може порушити або погіршити чутливі компоненти.

Універсальна напруга

Плаваюча напруга проектування LM317T підвищує гнучкість схеми, що підтримує його використання в сценаріях негативної напруги, не вимагаючи складних конфігурацій.Ця здатність стає вигідною, коли в одній системі інтегруються кілька регуляторів.

Особливості захисту

Оснащений захистом від перенапруг, термічним відключенням та контролем SOA, LM317T пропонує надійні гарантії, посилюючи цілісність системи проти загальних загроз, таких як короткі схеми та перегрів.Завдяки цим функціям багато хто створює гармонійну суміш інновацій та надійності, рухаючи вперед продуктивність продукту та довговічність.

Технічні характеристики LM317T

Тип	Параметр
Статус життєвого циклу	Активний (останній оновлений: 7 місяців тому)
Контактне покриття	Жерстя
Монтажний тип	Через отвір
Кількість шпильок	3
Ідентифікатор пакету виробників	0015988_TYPEA_REV_T
Упаковка	Трубка
Код JESD-609	E3
Рівень чутливості до вологи (MSL)	1 (необмежений)
Код ECCN	Вуха99
Кількість функцій	1
Номер базової частини	LM317
Кількість результатів	1
Вихідна напруга	37 В
Заводський час	24 тижні
Кріплення	Через отвір
Пакет / кейс	До 220-3
Вага	2.299807G
Робоча температура	0 ° C ~ 125 ° C
Толерантність	5%
Статус частини	Активний
Кількість закінчення	3
Термінальна позиція	Поодинокий
Кінцевий крок	2,54 мм
Кількість шпильок	3
Напруга - вхід (макс)	40V
Тип виходу	Регульований
Максимальний вихідний струм	1,5А
Максимальна вихідна напруга	37 В
Мінська вхідна напруга	4,2 В
PSRR	80 дБ ~ 85 дБ (120 Гц)
Min вихідна напруга	1,2 В
Висота	9,15 мм
Ширина	4,6 мм
Радіаційне твердіння	Ні
Вільно	Вільно
Конфігурація виходу	Позитивний
Кількість регуляторів	1
Особливості захисту	Над струмом, над температурою
Референтна напруга	1,25 В
Коефіцієнт відхилення живлення (PSRR)	80 дБ
Довжина	10,4 мм
Досягнення SVHC	Немає SVHC
Статус ROHS	ROHS3, що відповідає

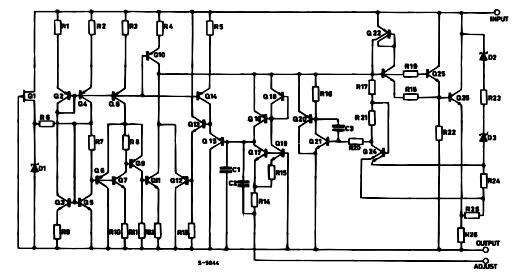

Схематична схема LM317T

Альтернативи для LM317T

Номер деталі	Опис	Виробник
LM317KC	3/4 PIN -коду 1.5A Регульований регулятор позитивної напруги 3 до 220 від 0 до 125	Техаські інструменти
LM317T#PBF	IC VREG 1.2 V-37 V Регульований позитивний регулятор, PSFM3, Пластик, до-220, 3-контакт, регульований позитивний одноразовий стандартний регулятор	Лінійна технологія
LM317T/NOPB	IC VREG 1.2 V-37 V Регульований позитивний регулятор, PSFM3, ROHS, сумісні, пластикові, до-220, 3-контакт, регульований позитивний єдиний вихід Стандартний регулятор	Національна напівпровідникова корпорація
LM317T2	1,2 V-37V регульований позитивний регулятор, PSFM3, пластик, До-220, 3 шпильки	На напівпровідник

Додаткові еквіваленти LM317T включають:LM317EMP,LM317AEMP,LM317LIDR, LM317LMXта інші.

Де і як користуватися LM317?

Універсальний контроль потужності із змінними запасами напруги

LM317 знаходить широке використання у програмах живлення змінної напруги через його здатність регулювати рівні вихідної напруги.У навчальних умовах та лабораторіях електроніки він підтримує розробку та тестування різноманітних схем.З гнучким вихідним діапазоном від 1,25 В до 37 В, насолоджуйтесь широким спектром можливостей.

Спрощені рішення щодо переповненості з поточними обмежувачами

Для додатків, що потребують обмеження поточного обмеження, LM317 забезпечує ефективний та простий підхід.Ця характеристика виявляється корисною для зарядних пристроїв для акумуляторів та системах управління живленням, де потрібні захист від перенапруження.Вставляючи резистор послідовно з виходом, регулятор гарантує, що струм підтримується в надійних межах, зберігаючи як джерело живлення, так і підключені пристрої.Такий метод надзвичайно підвищує довговічність пристрою та надійність.

Точне управління в програмах контролера двигуна

Пристосованість LM317 розширює свою корисність на контролери двигуна, де він регулює напругу для двигунів постійного струму в робототехніках та налаштуваннях автоматизації, пропонуючи точне управління швидкістю двигуна.Цей регулятор сприяє плавним переходам у прискоренні та уповільненні, які особливо використовуються для додатків, що вимагають точних рухів, наприклад, в робототехнічних озброєннях або машинах ЧПУ.Його ефективність у забезпеченні стабільної рухової функції при зміні умов навантаження підкреслює свою практичність у різноманітних промислових сценаріях.

Оцінка міркувань напруги випадання

Незважаючи на свої надійні особливості, напруга відмови від 2,5 В LM317 вимагає ретельної оцінки.Цей аспект потенційно впливає на його застосування в сценаріях низької напруги, коли диференціал вводу-випуску повинен бути мінімальним.Потрібно перевірити, що вхідна напруга перевершує потрібний вихід принаймні на це значення відмови, щоб забезпечити ефективну роботу.У випадках, коли напруга випадання може обмежувати функціональність, враховуючи альтернативні регулятори з низьким рівнем відмови (LDO), можуть бути більш доцільними, врівноважуючи технічні потреби з творчими рішеннями.

Посилена роль у побутовій електроніці

LM317 виявляє широке використання в різних побутових електроніках, таких як ПК та DVD -програвачі.Його надійність та простота прихильні до завдань регулювання потужності, що поширюється від подачі потужності до логічних схем, до стабілізації напруги для чутливих компонентів.Ця універсальність підкреслює роль LM317 у підвищенні продуктивності та надійності пристроїв, сприяючи безперебійній функції домашніх пристроїв.

Програми схеми LM317

Регулювання напруги

Регульована вихідна здатність LM317 дозволяє йому підтримувати постійний вихід напруги, незважаючи на коливання вхідної напруги або навантаження, забезпечуючи надійно чутливі електронні пристрої.Регулювання напруги відіграє роль у таких програмах, як зарядні пристрої та портативні пристрої.Стабільний рівень напруги може продовжити час роботи акумулятора та підвищити продуктивність пристрою.

Струм обмеження

Обмеження струму є ключовим фактором для запобігання умовам переповненості, які можуть завдати шкоди компонентам ланцюга.Автоматично коригуючи для управління потоком струму, він служить ефективним щитом проти ненавмисних сценаріїв високих поточних.У практичних умовах це потрібно в ланцюгах, які містять різноманітні компоненти з різними рейтингами струму, підтримуючи безпечну та оптимальну роботу без перегріву або відмови.

Захист полярності

Захист полярності вирішує поширені проблеми, такі як неправильні з'єднання живлення, часто зустрічаються під час прототипування продукції або звичайних коригувань.Конструкція та обслуговування схеми показує значення захисту від полярності у забезпеченні довгострокової довговічності та надійної ефективності за різних операційних обставин.

Пакет для LM317T

Інформація про пакет до 220 (єдиний датчик)

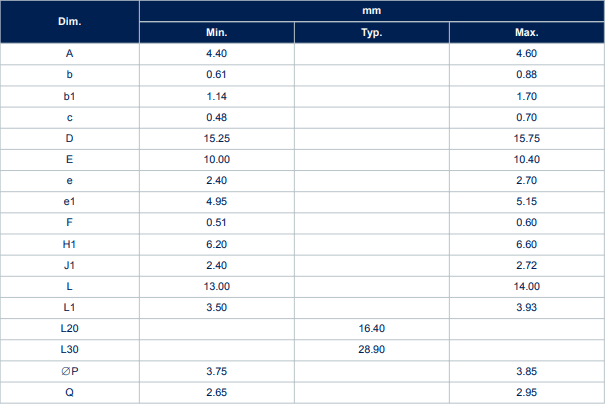

Механічні дані до 220 (єдиний датчик)

Інформація про виробника LM317T

Stmicroelectronics помітно стоїть в рамках напівпровідникової галузі, збагачуючи розробку та творчість технології системи CHIP (SOC).Вплив компанії розтягується на різних програмах мікроелектроніки, впливаючи на глобальні галузі та сприяючи поєднанню різноманітних технологій.Stmicroelectronics славиться своїм прогресом у SOC Solutions, об'єднуючи різні функції на одну мікросхему.Ця інтеграція спрямована на підвищення продуктивності, зниження використання потужності та зменшення загального розміру системи.Зобов'язання Stmicroelectronics до інновацій сприяє вивченню нових областей мікроелектроніки, заохочуючи постійне розвиток здібностей.Їх ініціативи з досліджень та розробок не лише спрямовані на покращення сучасних технологій, але й сформулювати нові моделі, які вирішують сучасні проблеми, такі як сталого розвитку та енергозбереження.

PDF -таблиця

LM317T даних:

LM217, LM317.pdf
