LVPECL пояснив: Посібник з низької напруги позитивного випромінювача логіка

Логіка з низькою напругою (LVPECL), пов'язана з випромінювачем (LVPECL), виступає як ключовий прогрес у цифровій логічній технології, пристосованій для задоволення потреб середовищ низької напруги.Працюючи на 3,3 В або 2,5 В, LVPECL розвивається з традиційної позитивної логіки, пов'язаної з випромінювачем (PECL), яка покладається на джерело живлення 5,0 В.Цей зсув підкреслює зростаючий акцент на енергоефективних рішеннях, які поєднують високу продуктивність із зменшенням споживання електроенергії.Укорінений історичним розвитком логіки, пов'язаної з випромінюваннями (ECL), LVPECL пропонує чіткі переваги у високошвидкісних додатках, включаючи телекомунікації та обчислення, де енергоефективність та цілісність сигналу є серйозними.Ця стаття копається в особливостях, перевагах та дизайнерських міркуваннях LVPECL, проливаючи світло на його трансформаційну роль у сучасній електроніці.Від практичних застосувань до технічних відмінностей, відкрийте, як LVPECL формує майбутнє цифрових систем.

Каталог

Класифікація ECL

Тип	VCC	Гріх
Пекар	5,0 V	0,0 В
LVPECL	3.3 V	0,0 В
2,5VPecl	2,5 V	0,0 В
2,5vnecl	0,0 В	-2,5 V
Lvnecl	0,0 В	-3.3 V
Нерозумно	0,0 В	-5.0 V

Плюси ECL/PECL/LVPECL ЛОГІКА

• Логіка ECL виділяється через надзвичайно низький вихідний опір, як правило, падає від 6 до 8 Ом.Ця функція поєднується з надзвичайно високим вхідним опором, який можна вважати майже нескінченним.Такі характеристики розширюють ECL з вражаючими можливостями водіння, що дозволяє йому керувати лініями передачі з характерними імпедансами від 50 до 130 Ом, без суттєво погіршення продуктивності змінного струму.Здатність підтримувати цілісність сигналу на великі відстані здебільшого активна в таких програмах, як проводка на задній план та обширні пробіжки кабелів, де збереження якості сигналу є домінуючим.

• Стійкість пристроїв ECL до коливань напруги та температури - ще одна помітна ознака, яка відрізняє їх від TTL та CMOS Technologies.Ця стабільність виявляється вигідною в умовах з різними умовами, забезпечуючи послідовну продуктивність.Крім того, годинники, що виробляються драйверами годинника ECL, демонструють чудову синхронізацію та мінімізовані перекоси, які корисні для високошвидкісних передач даних.Точність у часі сприяє підвищенню загальної продуктивності системи, в основному в додатках, які вимагають суворих обмежень.

• У порівнянні ECL з іншими методами сигналізації виникає чітка відмінність щодо частотної підтримки.ECL може вміло обробляти частоти, що перевищують 10 ГГц, тоді як LVD, як правило, обмежують близько 1,5 ГГц.Ця здатність позиціонує ECL як грізний вибір для швидкісних застосувань, при цьому операційні швидкості перевершують 5 ГГц, а затримки послідовно підтримуються нижче 1N.Такі показники продуктивності роблять ECL особливо корисними для інтегрованих ланцюгів малого та середнього розміру та ультра-швидкісних цифрових системах, де має значення кожен наносекунд.

• Сумісність ECL з більш широким спектром імпедансів ліній передачі пропонує помітну перевагу.На відміну від LVDS, який вимагає конкретного резистора припинення на 100 Ом, щоб підтримувати цілісність сигналу, пристосованість ECL до різних опори знижує ймовірність відображення сигналу та пов'язаних з ними ускладнень.Ця гнучкість не тільки впорядковує дизайнерські міркування, але й посилює надійність у різних додатках.Здатність ефективно функціонувати в різних опорах дає можливість інтегрувати ECL у більш широку різноманітність систем без суворих вимог, як правило, пов'язаних з іншими технологіями.

Мінуси логіки ECL/PECL/LVPECL

У той час як логіка, що поєднується з випромінюванням (ECL), може похвалитися вражаючими перевагами у високошвидкісних додатках, вона також має помітні недоліки, які вимагають уваги.Основні проблеми включають підвищене споживання електроенергії, обмежену толерантність до шуму та вразливість до зовнішніх перешкод.Логічний розмах у ланцюгах ECL обмежений лише 0,8 В, поєднаний з толерантністю до шуму постійного струму лише 200 МВ.Ця характеристика підкреслює компроміс, де виняткові можливості швидкості ECL надходять за рахунок енергоефективності та стійкості проти порушень шуму.У фактичних сценаріях це може поставити проблеми, особливо в середовищах, де управління енергоспоживанням є ризикованим або де збереження цілісності сигналу має надзвичайно важливе значення.

Для позитивної логіки, пов'язаної з випромінювачем (PECL), стандартне вихідне навантаження встановлюється на 50 Ом з напругою живлення VCC-2V.За цими параметрами типовими статичними рівнями для OUT+ та OUT- VCC-1.3V, з вихідним струмом 14 мА.Хоча ця конфігурація виявляється ефективною для певних додатків, вона може не узгоджуватись з усіма ситуаціями, особливо при врахуванні складності теплового управління та наслідки розсіювання потужності, пов'язаних з цими рівнями виходу.

Структура вихідного ланцюга PECL

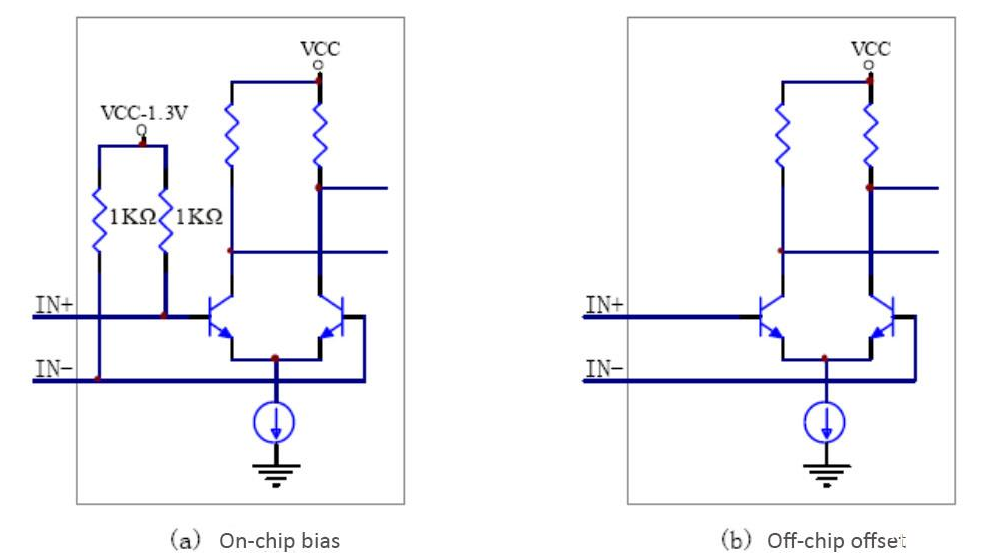

Вхід PECL - це диференціальна пара з високим вхідним опором.Для досягнення максимального рівня динамічного вхідного сигналу напруга цієї диференціальної пари загального режиму повинна бути упередженою до VCC - 1,3 В.Деякі мікросхеми включають в себе інтегровану схему зміщення, що забезпечує пряме з'єднання без додаткових компонентів.Однак для мікросхем без цього вбудованого ланцюга зміщення під час використання необхідно застосовувати зовнішній зміщення постійного струму.

Структура вхідного ланцюга PECL

Логічний рівень стандарту PECL

Параметр	Хвороба	Хв	Типовий	Максимум	Одиниця
Виведення високо	Ta = 0 ° C ~ 85 ° C	VCC - 1,025	-	VCC - 0,88	V
	Ta = 40 ° C	VCC - 1.085	-	VCC - 0,88	V
Випуск низький	Ta = 0 ° C ~ 85 ° C	VCC - 1,81	-	VCC - 1,62	V
	Ta = 40 ° C	VCC - 1,83	-	VCC - 1,55	V
Введення високо	-	VCC - 1.16	-	VCC - 0,88	V
Введення низького	-	VCC - 1,81	-	VCC - 1,48	V
