Процесор MC9328MX21CVM: функції, технічні характеристики, програми та альтернативи

У цій статті ви дізнаєтесь про MC9328MX21CVM, процесор з родини I.MX21.Ми розглянемо, що це таке, які функції він пропонує, і як він працює з мультимедійними, пам'яттю та функціями дисплея.Ви також побачите його блок-схему, технічні характеристики, програми та покроковий процес програмування.Зрештою, ви зрозумієте, де використовується ця мікросхема, її плюси та мінуси та які варіанти у вас є, якщо ви шукаєте подібні частини.

Каталог

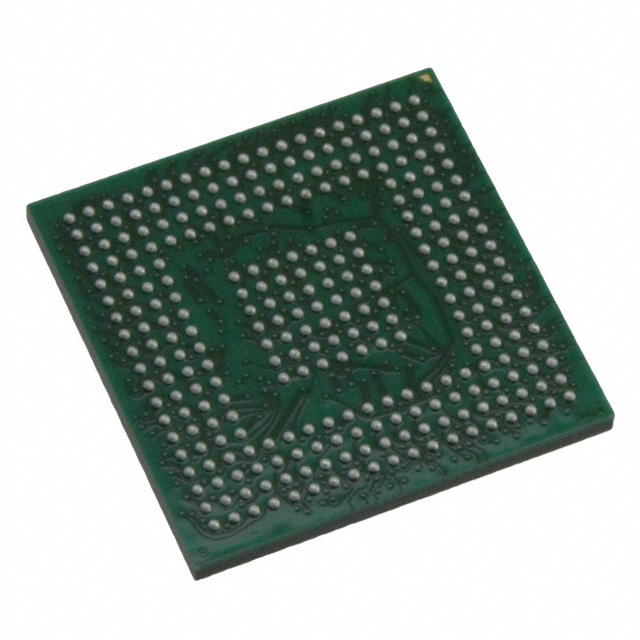

Що таке MC9328MX21CVM?

З MC9328MX21CVM є членом сімейства мікропроцесорів I.MX21, спочатку розробленою Freescale Semiconductor, тепер частина NXP.Побудований навколо ядра ARM926EJ-S, що працює до 266 МГц, цей пристрій був розроблений для забезпечення ефективної обробки для мультимедійних та вбудованих додатків.Більш широка сімейство I.MX21 ділиться однаковою основною архітектурою, але пропонує безліч варіантів для задоволення різних потреб, з відмінностями у розмірах упаковки, теплових оцінках та варіантах відповідності.Ці варіанти дозволяли збалансувати вимоги до витрат, продуктивності та форм -факторів, зберігаючи сумісність програмного забезпечення в різних серіях.

Шукаєте MC9328MX21CVM?Зверніться до нас, щоб перевірити поточні акції, час виконання та ціни.

Моделі CAD MC9328MX21CVM

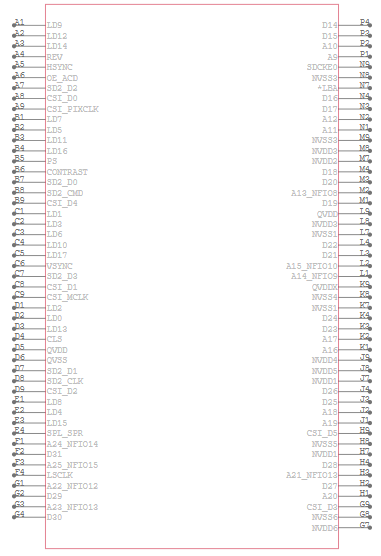

Символ MC9328MX21CVM

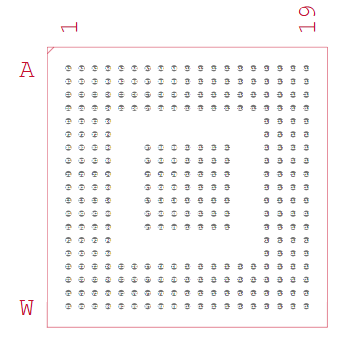

MC9328MX21CVM слід

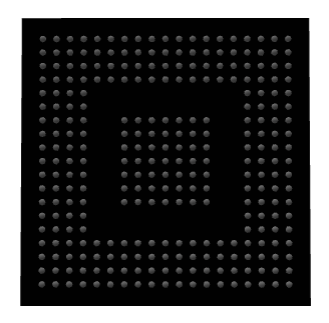

MC9328MX21CVM 3D -модель

Особливості MC9328MX21CVM

• Ядро процесора ARM926EJ-S

MC9328MX21CVM працює від ядра ARM926EJ-S, що працює до 266 МГц, забезпечуючи баланс продуктивності та низьке споживання електроенергії.Він підтримує розширені набори інструкцій, включаючи прискорення Java, що робить його придатним для мультимедіа та вбудованих програм.

• Кеші на мікросхемі

Він інтегрує кеш інструкцій 16 кб та кеш даних 16 кб.Вони допомагають покращити швидкість та ефективність виконання за рахунок зменшення потреби в частому доступі до зовнішньої пам'яті.

• Посилений мультимедійний прискорювач (Емма)

Пристрій включає апаратне прискорення відео, що дозволяє плавно відтворювати формати, такі як MPEG-4 при роздільній здатності QVGA та 30 кадрів в секунду.Це зменшує навантаження процесора та покращує загальну мультимедійну продуктивність.

• Розширена підтримка дисплея

Він має вбудований РК-контролер, розумний РК-контролер та інтерфейс датчика CMOS.Ці модулі дозволяють безперешкодно обробляти графічні дисплеї та входи камери для портативних пристроїв.

• Гнучкі інтерфейси пам'яті

Процесор підтримує SDRAM, NAND Flash з ECC, PCMCIA/CompactFlash та загальним модулем зовнішнього інтерфейсу (EIM).Ця гнучкість дозволяє легко інтегруватися з різними типами зберігання в вбудованих системах.

• Багаті варіанти підключення

Він забезпечує декілька інтерфейсів, включаючи USB на Go, Uarts, SPI, I²C, SSI/I²S для аудіо та 1-провідний контролер.За допомогою подвійних слотів MMC/SD та підтримки IRDA він може обробляти як провідні, так і бездротові комунікації.

• Контроль системи та терміни

Пристрій інтегрує таймери, модулі ШІМ, таймер сторожового собаки та годинник.Вони забезпечують точні терміни, контроль потужності та стабільність системи в довгостроковій роботі.

• Операція з низькою потужністю

MC9328MX21CVM розроблений з розширеним управлінням живленням, підтримуючими режимами активного, сну та очікування.Він споживає лише близько 120 Ма під час повної роботи та менше 1 Ма в режимі очікування, продовжуючи термін служби акумулятора в портативних системах.

• Надійність промислового класу

Упакований у 289-контактну MAPBGA, він працює в широкому промисловому температурному діапазоні (–40 ° C до +85 ° C).Він також відповідає кваліфікації AEC-Q100, забезпечуючи довговічність у суворих умовах.

• Інтегрована підтримка налагодження та DMA

Процесор включає інтерфейс налагодження JTAG та контролер прямого доступу до пам'яті (DMA).Ці функції впорядковують розробку програмного забезпечення та підвищують ефективність передачі даних у вбудованих додатках.

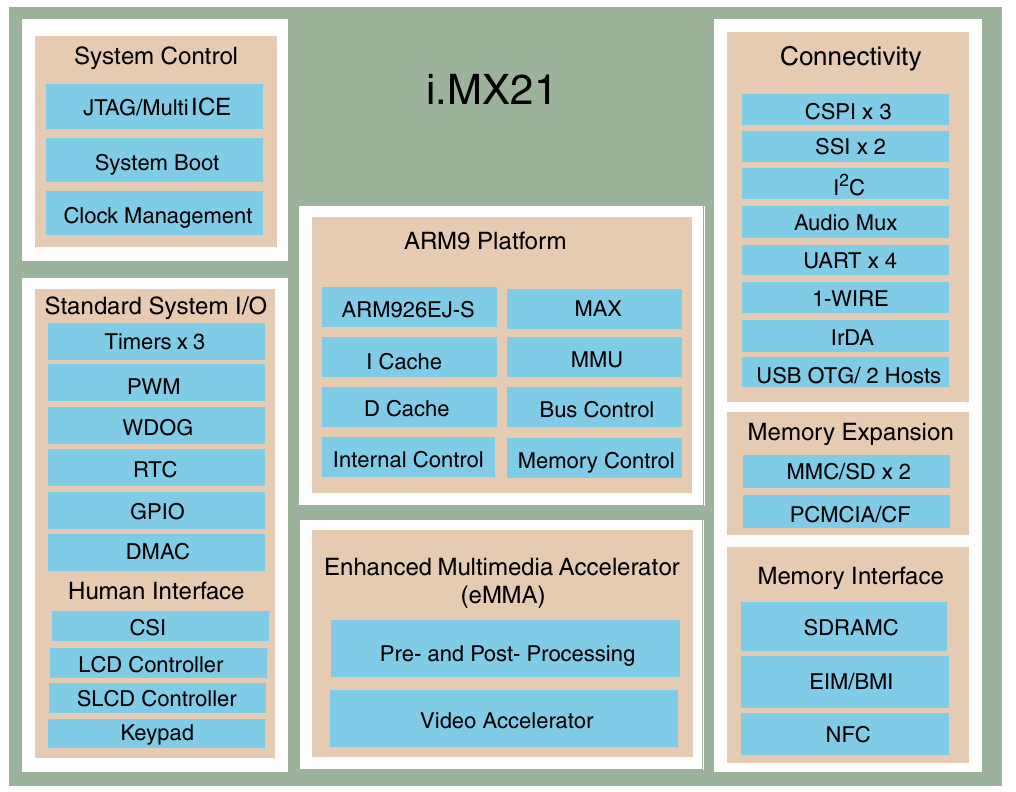

I.MX21 Блок -схема

Блок -схема I.MX21 MC9328MX21CVM показує, як побудована мікросхема та які функції він підтримує.У центрі-процесор ARM926EJ-S, із вбудованими інструкціями та кешами даних, який запускає основні програми.Блок управління системним блоком обробляє запуск, генерацію годин та налагодження, тоді як стандартний блок вводу/виводу забезпечує таймери, сторожову собаку, ШІМ, GPIO та контролер DMA для основних системних завдань.Особливості інтерфейсу людини, такі як LCD/SLCD -контролер, інтерфейс камери (CSI) та підтримка клавіатури дозволяють чіп підключитися безпосередньо до екранів та вхідних пристроїв.

Для мультимедіа прискорювач EMMA керує відтворенням та обробкою відео, зменшуючи навантаження на процесор.Зв'язок також є сильним, з USB OTG, UART, SPI, I²C, IRDA, 1-WIRE та Audio Interfaces для зв’язку з периферійними пристроями та зовнішніми пристроями.З боку пам'яті, мікросхема працює з SDRAM, NAND Flash, PCMCIA/CF та MMC/SD -картами, пропонуючи гнучке розширення зберігання.В цілому I.MX21 поєднує обробку, мультимедіа, підключення та підтримку пам'яті в одну ефективну платформу для вбудованих додатків.

Архітектура мультимедійного прискорювача (Емма)

Мультимедійний прискорювач (EMMA) в MC9328MX21CVM побудований для прискорення завдань відео та зображень, щоб головне ядро ​​руки не перевантажувалося.Таблиця пошуку (LUT)-це те, де обробляються вхідні дані, тоді як ланцюги перенесення та каскад допомагають обробляти математичні та логічні операції на декількох етапах.Це дозволяє мікросхемі швидше обробляти пікселі та мультимедійні дані.Програмований регістр тимчасово зберігає результати і працює з системним годинником, тоді як логіка Clear/Preset гарантує, що система може бути скинута або ініціалізована належним чином.Блок Select Clock дозволяє системі вибирати правильне джерело часу для мультимедійних функцій.Нарешті, виходи можуть перейти або до FastTrack Connectnect для швидкісних переказів, або локального взаємозв'язку для використання поблизу.Загалом, EMMA робить відтворення відео, кодування та обробку зображень швидше та ефективніше, зберігаючи потужність для вбудованих додатків.

Технічні характеристики MC9328MX21CVM

Тип	Параметр
Виробник	NXP USA Inc./ Freescale Напівпровідник
Серія	i.mx21
Упаковка	Лоток
Статус частини	Застарілий
Основний процесор	ARM926EJ-S
Кількість ядер/ширина автобуса	1 ядра, 32-бітна
Швидкість	266 МГц
Контролери оперативної пам’яті	Sdram
Графічне прискорення	Ні
Дисплеї та інтерфейсні контролери	Клавіатура, РК -дисплей
USB	USB 1.x (2)
Напруга - введення/ви	1,8 В, 3,0 В
Робоча температура	-40 ° C ~ 85 ° C (TA)
Монтажний тип	Поверхневе кріплення
Пакет / кейс	289-LFBGA
Пакет пристроїв постачальника	289-PBGA (17 × 17)
Додаткові інтерфейси	1-WIRE, I²C, I²S, SPI, SSI, MMC/SD, UART
Базовий номер товару	MC9328MX21

Програми MC9328MX21CVM

1. Портативні мультимедійні пристрої

MC9328MX21CVM добре підходить для портативних мультимедійних продуктів, таких як MP3-плеєри, ручні КПК та цифрові камери.Його інтегрований мультимедійний прискорювач (EMMA) дозволяє плавне відтворення відео та обробку звуку без великого завантаження процесора.Це поєднання продуктивності та низьке споживання електроенергії розширює час роботи акумулятора, що робить його ідеальним для споживчої електроніки в дорозі.

2. Смартфони та пристрої обміну повідомленнями

Завдяки підтримці РК -дисплеїв, інтерфейсів камери та декількох варіантів підключення, процесор є сильним вибором для смартфонів та пристроїв обміну повідомленнями.Це дозволяє відтворити відео, потокове передавання аудіо та ефективне управління зберіганням, що корисно для мобільного зв'язку.Дизайн з низькою потужністю гарантує, що ці пристрої залишаються легкими, чуйними та сприятливими для акумулятора.

3. Споживча електроніка та веб -прилади

MC9328MX21CVM забезпечує збалансовану суміш підключення, розширення пам'яті та мультимедійної підтримки таких продуктів, як портативні веб -браузери, бездротові комунікатори та інтерактивні гаджети.USB OTG, підтримка MMC/SD та мережеві інтерфейси надають гнучкість у побудові підключених пристроїв.Ці функції роблять його привабливим для продуктів, що чутливі до витрат, які все ще потребують багатої функціональності.

4. Промислові та автомобільні програми

Завдяки його температурному діапазону промислового класу та надійній надійності MC9328MX21CVM також може бути використаний у вбудованих промислових та автомобільних системах.Він підтримує графічні дисплеї, реєстрацію даних та інтерфейси управління в середовищах, де потрібна міцна робота.Її енергетична ефективність та багаторазові інтерфейси вводу/виводу дозволяють легко інтегрувати в системи розповіді про інформаційні транспортні засоби, блоки управління або портативні промислові інструменти.

5. Системи відео та спостереження

Інтерфейс прискорення апаратного забезпечення процесора та інтерфейс датчика камери робить його придатним для систем зйомки та відтворення від відео з низькою потужністю.Він може обробляти завдання кодування та декодування відео, забезпечуючи можливості зберігання та відображення.Це робить його цінним у відеоспостереженні або моніторингу початкового рівня, де енергоефективність та компактний розмір є ключовими.

MC9328MX21CVM Подібні частини

Специфікація	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Ядро процесора	ARM926EJ-S, 266 МГц	ARM926EJ-S, 266 МГц	ARM926EJ-S, 266 МГц	ARM926EJ-S, 266 МГц	ARM926EJ-S, 266 МГц	ARM926EJ-S, 266 МГц
На мікросхемі	16 кб I-cache + 16 кб D-cache	16 кб I-cache + 16 кб D-cache	16 кб I-cache + 16 кб D-cache	16 кб I-cache + 16 кб D-cache	16 кб I-cache + 16 кб D-cache	16 кб I-cache + 16 кб D-cache
Мультимедійна підтримка	Емма (MPEG-4, відео Accel.), LCDC, CSI	Емма (MPEG-4, відео Accel.), LCDC, CSI	Емма (MPEG-4, відео Accel.), LCDC, CSI	Емма (MPEG-4, відео Accel.), LCDC, CSI	Емма (MPEG-4, відео Accel.), LCDC, CSI	Емма (MPEG-4, відео Accel.), LCDC, CSI
Інтерфейси пам'яті	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Зв'язок	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE
Тип пакету	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Крок / розмір	0,8 мм / 17 × 17 мм	0,65 мм / 14 × 14 мм	0,8 мм / 17 × 17 мм	0,65 мм / 14 × 14 мм	0,8 мм / 17 × 17 мм	0,65 мм / 14 × 14 мм
Діапазон температури	–40 ° C до +85 ° C	–40 ° C до +85 ° C	0 ° C до +70 ° C	0 ° C до +70 ° C	–30 ° C до +70 ° C	–30 ° C до +70 ° C
Сорт	Промисловий	Промисловий	Комерційний	Комерційний	Розширений	Розширений
Статус життєвого циклу	Застарілий	Застарілий	Застарілий	Застарілий	Застарілий	Застарілий

Етапи програмування MC9328MX21CVM

Перш ніж програмувати MC9328MX21CVM, важливо розуміти, що цей процесор є частиною сімейства I.MX21, розробленої з поєднанням мультимедіа, пам'яті та підключення.Програмування передбачає як ініціалізацію обладнання, так і конфігурацію програмного забезпечення для забезпечення стабільної та ефективної роботи системи.

1. Довідкова документація

Перший крок - переглянути таблицю даних та довідник для MC9328MX21CVM.Ці документи містять детальну інформацію про карти реєстру, налаштування годинника, функції PIN -коду та режими завантаження.Без цього неправильні конфігурації в пізніших кроках можуть спричинити невдачі запуску або нестабільну продуктивність.

2. Конфігурація обладнання та завантаження

Далі налаштуйте джерело живлення, введення тактового входу та скидання відповідно до вимог пристрою.Шпильки для конфігурації завантаження визначають, як процесор завантажить початковий код, чи то від Flash, NAND Flash, або серійними джерелами.Правильна установка на цьому етапі гарантує, що процесор має дійсний шлях виконання після скидання.

3. PIN -мультиплексування (налаштування вводу/виводу)

MC9328MX21CVM використовує мультиплексні штифти, тобто один штифт може виконувати кілька функцій.Через функцію регулювання мультиплексування (FMCR) ви призначаєте шпильки для периферійних пристроїв, таких як UART, SPI або РК.Правильна конфігурація вводу/виводу важлива для спілкування периферійних пристроїв, як очікувалося.

4. Ініціалізація годин та таймера

Процесор вимагає джерела годинника для ядра, периферійних пристроїв та мультимедійних модулів.Налаштування модуля генерації годинника гарантує, що кожна підсистема працює з правильною швидкістю.Потім таймери та сторожові собаки можуть бути ввімкненими для забезпечення системних термінів та безпеки.

5. Конфігурація пам'яті

Зовнішня пам'ять, наприклад, SDRAM, NAND Flash або MMC/SD, повинна бути ініціалізована за допомогою правильних сигналів часу та управління.Процесор підтримує виправлення помилок (ECC) для NAND для підвищення надійності.Правильна настройка пам'яті дозволяє системі ефективно завантажувати та зберігати код або дані.

6. Периферійна ініціалізація

Після пам’яті увімкніть та налаштуйте стандартні периферійні пристрої, такі як UARTS, USB OTG, I²C та аудіоінтерфейси.Кожен модуль контролюється за допомогою виділених регістрів, де визначаються показники передачі передачі, режими передачі та налаштування переривання.Цей крок дозволяє системі підключатися та взаємодіяти із зовнішніми пристроями.

7. Завантаження завантажувача або ОС

Після того, як обладнання стабільно, завантажте завантажувач або операційну систему в SDRAM або Flash.Bootloader встановлює середовище виконання та вказує на лічильник програми на правильну адресу.У цей момент процесор може почати запускати програми на рівні користувача.

8. Конфігурація мультимедійних прискорювачів

Якщо потрібні мультимедійні функції, вдосконалений мультимедійний прискорювач (EMMA) та РК -дисплеї/CSI потрібно налаштувати.Ці апаратні блоки керують відтворенням відео, захопленням зображення та відображенням оновлень.Використання їх навантажує важкі завдання з обробки з процесора та підвищує ефективність.

9. Налагодження та перевірка

За допомогою основних та периферійних пристроїв використовуйте JTAG або подібні інструменти налагодження для тестування системи.Перевірте, чи зчитується пам'ять, записи, периферійні результати та мультимедійні функції працюють за призначенням.Налагодження на цьому етапі забезпечує стабільність перед розгортанням у програму.

10. Оптимізація потужності та продуктивності

Нарешті, налаштуйте режими низької потужності та увімкніть сторожову техніку для безпеки системи.Використання контролерів DMA для передачі даних також знижує навантаження процесора та підвищує ефективність.Оптимізація живлення та продуктивності допомагає продовжити час роботи акумулятора в портативних додатках, зберігаючи систему, що реагує.

MC9328MX21CVM Переваги та недоліки

Переваги

• Ефективна обробка РК -дисплея за допомогою розумного оновлення економить живлення.

• Апаратна камера та обробка відео зменшує навантаження процесора.

• Еко вигідна підтримка пам'яті NAND + SDRAM.

• Добре збалансована інтеграція SOC мультимедіа, пам’ять та вводу/виводу.

• Низьке споживання електроенергії ідеально підходить для портативних пристроїв.

Недоліки

• Використовує старший ядро ​​ARM9, обмежена продуктивність за сьогоднішніми стандартами.

• Обмежена сучасна підтримка програмного забезпечення та екосистеми.

• Немає масштабованості з вдосконаленими функціями, такими як багатоядерний або графічний процесор.

• Застарілий пристрій, важче джерело нових конструкцій.

• Менше надійне майбутнє для довгострокової розробки продукту.

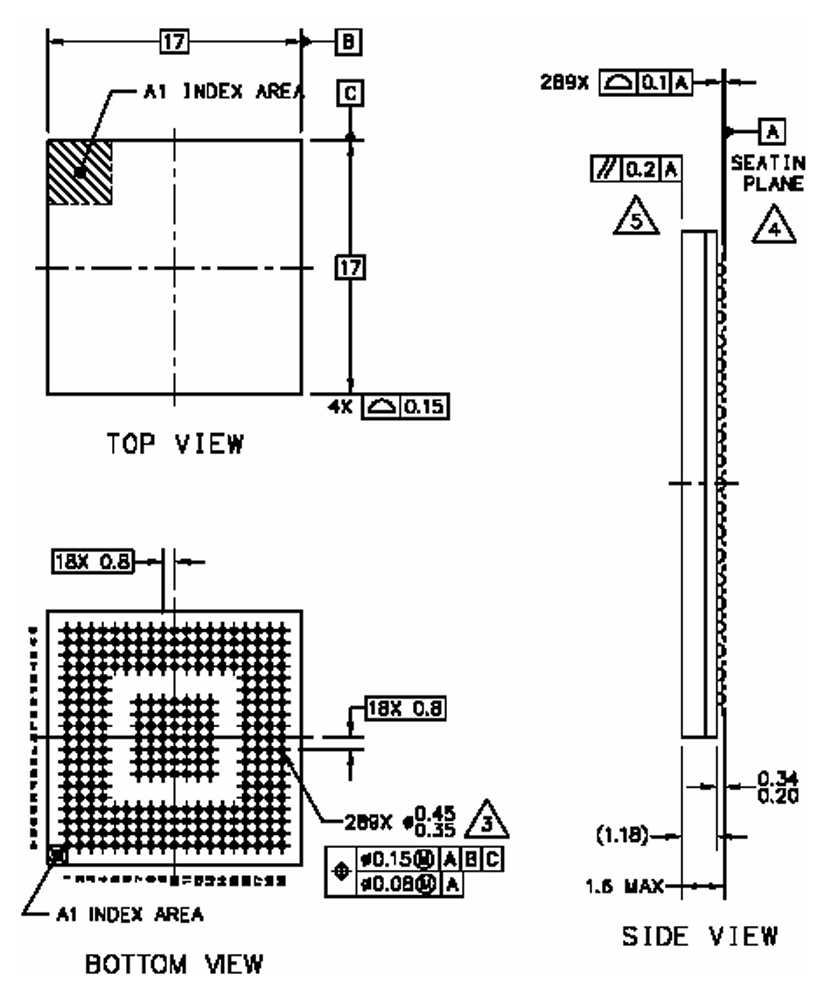

Розміри упаковки MC9328MX21CVM

Тип	Параметр
Тип пакету	LFBGA (низькопрофільна тонка BGA)
Розмір тіла (l × w)	17 мм × 17 мм
Куля	0,8 мм
Кількість	289
Діаметр кульки	0,35 мм - 0,45 мм
Загальна висота пакету	1,6 мм (макс)
Висота сидіння	0,20 мм - 0,34 мм
Позначка індексу (куточок A1)	Індикатор орієнтації 1 штифта 1
Макет кульки	18 × 18 сітка з центральною порожнечею
Монтажний тип	Поверхневе кріплення

MC9328MX21CVM Виробник

MC9328MX21CVM спочатку був розроблений та виготовлений Фріцинський напівпровідник, компанія, яка спеціалізується на вбудованих процесорах та рішень на мікросхемі.У 2015 році Freescale був придбаний NXP Semiconductors, світовим лідером у безпечному зв’язку та вбудованій технології обробки зі штаб -квартирою в Нідерландах.Сьогодні, NXP є офіційним виробником та зберігачем сім'ї I.MX21, включаючи MC9328MX21CVM, і надає всю технічну документацію, таблиці та застарілу підтримку цього пристрою.Хоча частина зараз застаріла, NXP продовжує підтримувати інформацію про товар для довгострокових клієнтів і спрямовує дизайнерів до своїх нових сімей I.MX як заміни.

Висновок

MC9328MX21CVM поєднує в собі основу ARM9, відео та дисплей, гнучкість пам'яті та багато варіантів підключення для забезпечення надійної продуктивності з низьким використанням потужності.Його можна запрограмувати в чітких кроках, від налаштування потужності та налаштувань PIN -коду до пам'яті, периферійних пристроїв, мультимедіа та системного тестування.Його сильні сторони - це енергоефективність, мультимедійна обробка та широка підтримка вводу/виводу, тоді як його межі є старшим ядром і менш сучасною підтримкою програмного забезпечення.Незважаючи на те, що він зараз застарілий, він все ще корисний для підтримки старих систем, і NXP надає рекомендації щодо переходу до нових процесорів I.MX.
