MCB проти MCCB проти RCCB проти ELCB: Повний посібник з порівняння

Вам потрібні пристрої захисту ланцюга, щоб ваша електрична система була безпечною та надійною.З цієї статті ви дізнаєтеся, що таке MCB, MCCB, RCCB і ELCB, як вони працюють і чим відрізняються один від одного.Ви також побачите, де використовується кожен пристрій і що робить його придатним для різних ситуацій.

Каталог

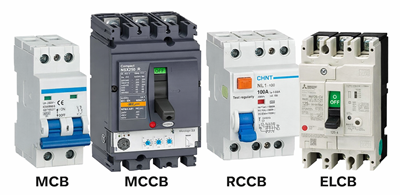

Рисунок 1. MCB проти MCCB проти RCCB проти ELCB

Що таке MCB (мініатюрний автоматичний вимикач)?

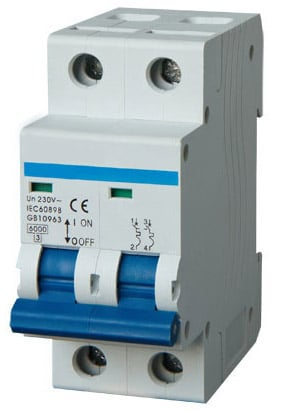

Малюнок 2. MCB (мініатюрний автоматичний вимикач)

Мініатюрний автоматичний вимикач (MCB) — це автоматичний електричний захисний пристрій, який використовується для захисту низьковольтних ланцюгів від пошкодження.Він працює шляхом відключення електричного живлення, коли струм перевищує безпечний рівень.Це допомагає запобігти перегріву, спричиненому умовами перевантаження, наприклад занадто великою кількістю пристроїв, підключених до одного контуру.Він також захищає від короткого замикання, коли раптовий стрибок струму може пошкодити проводку та обладнання.MCB швидко спрацьовує та від’єднує ланцюг, щоб припинити подальший ризик.Він широко використовується в будинках і невеликих будівлях, оскільки він надійний і його легко скинути після відключення.

Що таке автоматичний вимикач у литому корпусі?

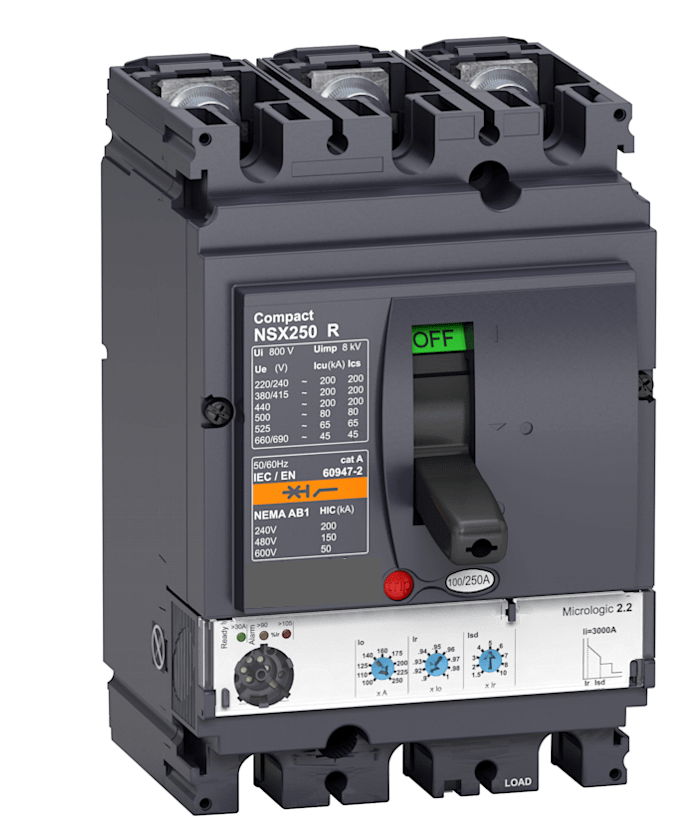

Рисунок 3. Автоматичний вимикач у литому корпусі

Автоматичний вимикач у литому корпусі (MCCB) — це тип автоматичного вимикача, призначений для роботи з високими рівнями струму в електричних системах.Він використовується для захисту ланцюгів і обладнання в програмах, де потрібна більша потужність.MCCB може переривати надмірний струм, щоб запобігти пошкодженню, спричиненому перевантаженням або несправністю.Однією з його ключових особливостей є регульовані параметри відключення, які дозволяють користувачам контролювати, коли вимикач відключатиме ланцюг.Це робить його придатним для систем, які потребують гнучкого захисту на основі вимог до навантаження.Автоматичні автоматичні вимикачі зазвичай використовуються у великих електричних установках, де потрібен захист більшої потужності.

Що таке RCCB (захисний вимикач)?

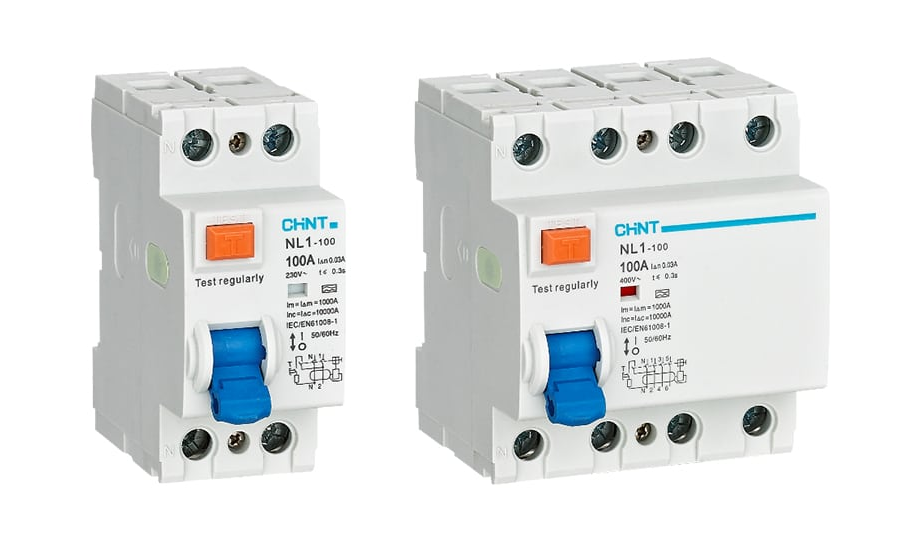

Малюнок 4. RCCB (автоматичний вимикач залишкового струму)

Автоматичний вимикач дифференційного струму (RCCB) — це пристрій безпеки, який використовується для захисту людей від ураження електричним струмом.Він працює шляхом виявлення струму витоку, який виникає, коли електрика тече за межами призначеного шляху.При виявленні такого дисбалансу ДКВ швидко відключає живлення.Це допомагає запобігти серйозним травмам або смертельним нещасним випадкам, спричиненим несправностями електрики.ВЗВ дуже чутливі і можуть реагувати на невеликі струми витоку за короткий час.Вони зазвичай встановлюються в будинках і будівлях для підвищення електричної безпеки.

Що таке ELCB (вимикач із захистом від витоку на землю)?

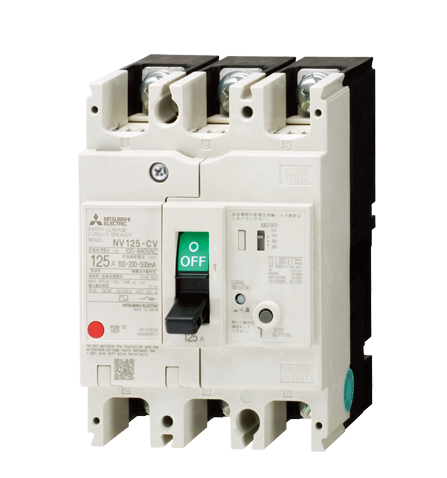

Малюнок 5. ELCB (автоматичний вимикач захисту від витоку на землю)

Автоматичний вимикач витоку на землю (ELCB) — це пристрій, який використовується для виявлення витоку струму на землю.Він працює, відстежуючи електричні несправності, які можуть спричинити протікання струму ненавмисними шляхами.Коли виявляється такий витік, ELCB відключає живлення, щоб зменшити ризик.Є два основних типи ELCB: від напруги та від струму.Кожен тип по-різному реагує на умови витоку заземлення.ELCB використовуються для підвищення безпеки в електричних системах, де важливий захист від заземлення.

Різниця між MCB і MCCB

Особливість	MCB	MCCB
Поточний рейтинговий діапазон	0,5A до 100A	16A до 2500A
Номінальна напруга	До 240/415 В змінного струму	До 600 В змінного струму (залежить від модель)
Параметри поїздки	Виправлено (заводська настройка)	Регульований (термічний і магнітний)
Розривна здатність	від 6 кА до 16 кА	від 25 кА до 100 кА
Поляки в наявності	1P, 2P, 3P, 4P	1P до 4P
Тип монтажу	Встановлюється на DIN-рейку	Монтується на панель/основу
Фізичний розмір	Малий (модульний)	Великий (литий корпус)
Тепловий захист	Стаціонарна біметалева стрічка	Регульований термічний відключення
Магнітний захист	Виправлена миттєва поїздка	Регульований магнітний трипуч
Гасіння дуги	Основний дуговий жолоб	Удосконалена система дугового жолоба
Робочий механізм	Тумблер	Перекидний або моторизований механізм
Спосіб скидання	Ручне скидання	Ручне або дистанційне скидання
Підтримка аксесуарів	Обмежено (допоміжні контакти)	Екстенсивний (маневровий відключення, УФ випуск, сигналізація)
Діапазон застосування	Житлова та світла комерційний	Промисловий і важкий комерційний
Вибірковість Координація	Обмежений	Високий (підтримує координацію навчання)

Різниця між RCCB і ELCB

Особливість	RCCB (ланцюг залишкового струму брекер)	ELCB (ланцюг витоку на землю). брекер)
Принцип виявлення	Вимірює поточний дисбаланс (фаза проти нейтралі)	Вимірює напругу землі або струм витоку (тип напруги/струму)
Операційна кількість	Залишковий струм (IΔ)	Напруга на землю (В) або витік поточний (старіші типи)
Типовий діапазон чутливості	10 мА, 30 мА, 100 мА, 300 мА	від 50 мА до 500 мА (варіюється в широких межах)
Порогова точність спрацювання	±5% до ±10%	±20% або більше
Час відгуку	≤30 мс (для пристроїв 30 мА)	50–200 мс
Залежність від напруги	Не залежить від напруги землі	Тип напруги вимагає відповідного напруга землі
Вимоги до проводу заземлення	Не потрібно для експлуатації	Потрібна правильна земля підключення
Захисне покриття	Виявляє всі шляхи витоку (включаючи непрямий контакт)	Обмежується поверненням помилок через дріт заземлення
Можливість захисту від ударів	Високий (30 мА захищає людину тіло)	Помірний (менш надійний для захист від ударів)
Стандарт встановлення	Широко використовується в сучасних ІЕС системи	Значною мірою застаріла в сучасному стандарти
Доступні типи	Типи AC, A, F, B	Від напруги і діючий (старіший)
Помилкове відключення	Низький (стабільна конструкція)	Вища (під впливом зовн порушення напруги)
Параметри вибірковості	Доступний (автоматичний автоматичний вимикач із затримкою часу)	Обмежено або недоступно
Сфери застосування	Житлові, комерційні, промислові	Старіші установки, застарілі системи
Вимоги до технічного обслуговування	Низький (тест кнопки періодично перевірити)	Вища (система землі повинна бути перевіряється регулярно)
Відповідність сучасним кодексам	Повністю відповідає (IEC/BS стандарти)	Переважно невідповідні або застарілий

Застосування MCB MCCB RCCB та ELCB

1. Житлові електричні системи

MCB та RCCB широко використовуються в будинках для захисту електропроводки та людей.Вони допомагають запобігти електричним пожежам і зменшити ризик ураження електричним струмом.Ці пристрої встановлюються в розподільних щитах для щоденної безпеки.Їх використання забезпечує стабільне та безпечне електропостачання домогосподарств.

2. Комерційні будівлі

Комерційні приміщення потребують надійного захисту освітлення, систем опалення, вентиляції та кондиціонування та офісного обладнання.MCCB часто використовуються через більші вимоги до навантаження.RCCB додають додатковий рівень безпеки для спільних приміщень.Ця комбінація забезпечує як оперативний, так і індивідуальний захист.

3. Промислові об'єкти

Промисловість використовує автоматичні автоматичні вимкнення для керування важким обладнанням і потужними системами.Ці пристрої витримують великі струми і захищають дороге обладнання.Надійний захист важливий, щоб уникнути простоїв і пошкоджень.Правильне використання підвищує продуктивність і безпеку системи.

4. Електророзподільні панелі

Усі чотири пристрої можуть використовуватися в розподільних щитах залежно від конструкції системи.Вони допомагають керувати кількома ланцюгами та захищати їх від несправностей.Правильне розташування забезпечує організований і безпечний розподіл електроенергії.Це добре як для малих, так і для великих систем.

5. На відкритому повітрі та в суворих умовах

Деякі установки вимагають захисту в складних умовах, таких як вологість або пил.MCCB та ELCB можуть використовуватися залежно від потреб системи.Ці пристрої допомагають підтримувати безпеку навіть у нестабільних умовах.Вибір правильного пристрою гарантує довгострокову роботу.

6. Спеціалізовані засоби безпеки

Деякі зони вимагають додаткових заходів безпеки, наприклад майстерні або вологі приміщення.ВЗВ зазвичай використовуються для зменшення ризику ураження електричним струмом у таких середовищах.ELCB також можна використовувати там, де потрібен моніторинг витоку на землю.Ці програми спрямовані на захист людського життя та обладнання.

Висновок

Кожен пристрій захисту ланцюга служить певній меті, від захисту проводки та обладнання до захисту людей від ураження електричним струмом.MCB та MCCB обслуговують захист від перевантаження та короткого замикання на різних рівнях потужності, тоді як RCCB та ELCB зосереджені на витоку та заземленні.Їх відмінності у чутливості, реакції та застосуванні роблять їх придатними для специфічних середовищ, таких як житлові, комерційні та промислові системи.Вибір правильного пристрою залежить від навантаження, вимог безпеки та умов системи для забезпечення ефективного та надійного захисту.
