Підсилювачі моноблока: як вони працюють, типи, переваги та додатки

Цей посібник пояснює все, що вам потрібно знати про підсилювачі моноблок, які також називаються моно -підсилювачами.Це показує, як працюють моно -підсилювачі, деталі всередині них та як вони обробляють аудіосигнали.Він описує різні типи моноблокових підсилювачів, їх основні переваги та деякі проблеми, які вони можуть мати.Нарешті, він наводить приклади, де і як використовуються ці підсилювачі.

Каталог

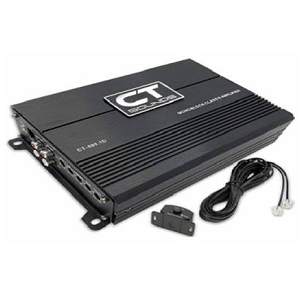

Що таке моноблок -підсилювач?

Підсилювач моноблока, часто називають моно -підсилювачами - це підсилювач живлення, побудований для керування одним аудіоканом.Він зазвичай використовується для живлення сабвуферів, яким потрібен лише один канальний сигнал.На відміну від стерео підсилювачів, які розділяють аудіо на ліву та праву канали, моноблок зосереджує всю свою потужність лише на одному.Цей спеціалізований підхід допомагає йому забезпечити чистий, потужний бас з більшою ефективністю.

Субвуфери потребують багато енергії для видання низькочастотних звуків.Моноблок-підсилювач добре підходить для цієї роботи, оскільки він може забезпечити високий струм з низьким спотворенням.Оскільки сабвуфери не потребують стерео розділення, не потрібно розділяти звуковий сигнал, просто потужність і ясність.Багато підсилювачів моноблоків використовують технологію класу D.Цей метод швидко перемикає транзистори вмикання та вимикання, підвищення ефективності потужності та зменшення тепла.

Як працюють підсилювачі моноблока?

Підсилювачі моноблока працюють, обробляючи одноканальний звуковий сигнал і підсилюючи його для живлення динаміка, як правило, сабвуфер.Сигнал спочатку входить підсилювач етап, де він фільтрується та формується спеціально для низькочастотного виходу.Потім він переходить до Ампліфікація напруги етап, що збільшує силу сигналу.Слідом за цим, a Поточне посилення Етап забезпечує високий струм, необхідний для переміщення конуса сабвуфера та видання звуку.

Внутрішня структура моноблока - це Одиночний шлях сигналу, що спрощує конструкцію та зменшує перешкоди сигналу, сприяючи більш чистому вихідному звуку.Для підтримки високих потреб у електроенергії, моноблоки включають Міцні живлення з такими компонентами, як великі трансформатори, конденсатори та високомолотні транзистори (наприклад, MOSFET).Ці елементи корисні для забезпечення стабільної потужності, особливо при великих навантаженнях (наприклад, на 2 Ом або нижче).

Для забезпечення послідовної продуктивності моноблоки включають Системи термічного управління.Сюди входять великі тепловідвідки, теплові датчики і часто Особливості захисту наприклад, м'які запускові ланцюги, гарантії короткого замикання та регулювання напруги.Дизайн також сприяє Чистота сигналу і Фазова точність, які є важливими для налаштувань, що потребують точної ефективності басів.Оскільки немає другого каналу, перехрестя усувається, що виготовляють моноблокові підсилювачі, особливо добре підходяться для аудіосистеми високої точки зору або високої видовища.

Схема моно підсилювача за допомогою KIA6278P

Малюнок 2. Схема підсилювача аудіо моноблока

Давайте розглянемо просту схему, побудовану навколо Kia6278p, компактний аудіо підсилювач ІК, здатний доставити приблизно 1 Вт у динамік 4 Ом, використовуючи постачання 6В постійного струму.Ця прямолінійна установка ідеально підходить для початківців самостійно та дрібних аудіопроектів.У цій конструкції аудіо вхід проходить через конденсатор C1 (0,1 мкФ), який блокує будь -які компоненти постійного струму, які можуть пошкодити підсилювач.Конденсатор C2 (0,04 мкФ) підключений між входом і землею для придушення високочастотного шуму, забезпечуючи, щоб чистий сигнал потрапляє в ІС на штифті 1.

Всередині ІС сигнал посилюється як в напрузі, так і в струмі.Конденсатори C3 (100 мкВ) та C4 (47 мкф) служать фільтрами живлення, стабілізуючи напругу та зменшуючи пульсацію.Ампліфікований сигнал виходить через штифт 7, проходить через конденсатор C6 (470 мкФ), який видаляє будь -який залишковий постійний струм і надсилається до динаміка через роз'єм 2. Потужність постачається на штифті 8, а штифти 5 і 6 заземлюються.Конденсатор C5 (100 мкФ) з'єднаний між землею та лінією електропередач для подальшого стабілізації живлення та зменшення шуму.Незважаючи на свою простоту, ланцюг охоплює всі етапи підсилювача: фільтрація вводу, посилення сигналу та чистий вихід сигналів.

Після того, як зібраний на друкованій платі або Veroboard, ланцюг живляться від постачання 6В (наприклад, акумуляторна батарея або адаптер).Простий спосіб перевірити, чи працює підсилювач, - це коротко доторкнутися до вхідного штифта металевим об'єктом;Якщо динамік видає гуде звук, підсилювач активний.Потім ви можете підключити джерело аудіо, як телефон або MP3 -програвач, до введення.Сигнал потрапляє через штифт 1, посилюється та виходить через штифт 7, щоб керувати динаміком.Конденсатори гарантують, що лише звукові сигнали змінного струму проходять, блокуючи шкідливі напруги постійного струму.

Для оптимальних показників:

• Використовуйте динамік з 4-ом, щоб відповідати виходу підсилювача.

• Підтвердьте полярність усіх електролітичних конденсаторів, неправильна установка може пошкодити компоненти.

• Обережно перевіряйте всі стики паяльних стиків та рівні напруги перед експлуатацією, щоб уникнути коротких ланцюгів або перегріву.

• При правильному складі та тестуванні ця схема забезпечує чисте, надійне моно -аудіо -посилення, що підходить для компактних або спеціальних налаштувань аудіо.

Типи підсилювачів моноблока

Кожен тип моноблокового підсилювача використовує інший метод для посилення сигналу.

Клас a

Підсилювачі моноблока класу А славляться найвищою якістю звуку та найбільш лінійною посиленням.У цій конструкції вихідні транзистори постійно проводять електроенергію, гарантуючи, що звуковий сигнал залишається максимально наближеним до початкового входу.Це призводить до плавного, теплого та дуже детального звуку.Однак ця постійна операція генерує тепло і призводить до високого споживання електроенергії, що робить підсилювачі класу менш ефективними.Через їх незайману аудіопродуктивність вони найчастіше зустрічаються у домашніх аудіосистемах високого класу, де використання електроенергії та розсіювання тепла є меншою проблемою.

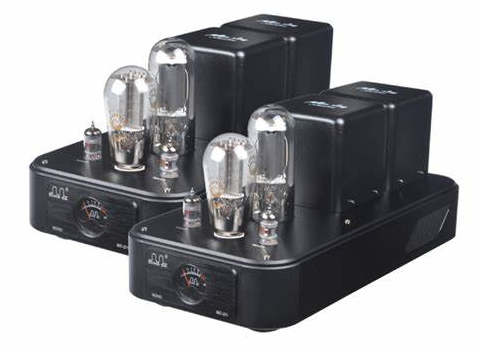

Малюнок 3. Підсилювач моноблока класу A

Клас AB

Підсилювачі класу AB мають на меті досягти балансу між звуковою чистотою класу А та енергоефективністю конструкцій класу B.Вони досягають цього, використовуючи пару транзисторів, які працюють у перекриті (одна обробка позитивної половини форми хвилі, а інша - негативна), зменшуючи спотворення, що є поширеним у підсилювачах чистого класу В.Цей гібридний підхід призводить до хорошої якості звуку з набагато кращою ефективністю, ніж клас А. В результаті, підсилювачі моноблока класу AB широко використовуються як в домашніх стерео -налаштуваннях, так і в аудіосистемах автомобілів, пропонуючи надійну поєднання продуктивності та практичності.

Малюнок 4. Підсилювач моноблока класу AB AB

Клас D

Підсилювачі моноблока класу D, іноді їх називають цифровими підсилювачами (хоча вони технічно аналогові), відомі своєю винятковою ефективністю та компактним розміром.Ці підсилювачі використовують високочастотну технологію комутації та модуляцію ширини імпульсу (ШІМ) для перетворення вхідних сигналів у ампліфікований вихід.Ця конструкція різко зменшує споживання тепла та електроенергії, що робить підсилювачі класу D ідеальним для обмежених просторів, таких як автомобілі або компактні системи домашнього кінотеатру.У той час як ранні моделі критикували за неповноцінну якість звуку, сучасні досягнення покращили їх вірність.Сьогодні багато підсилювачів класу D забезпечують вражаюче чистий та динамічний звук, щоб визначити пріоритетність ефективності, не надто сильно жертвуючи аудіо.

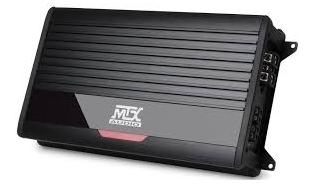

Малюнок 5. Підсилювач моноблока класу D

Клас Н

Підсилювачі класу H розроблені з урахуванням продуктивності та ефективності, особливо при наданні високих потужностей.Вони використовують динамічно мінливі рейки напруги, тобто джерело живлення регулюється часом на основі вхідного сигналу.Ця методика мінімізує витрачену енергію і зменшує генерацію тепла, особливо під час проходів нижчого об'єму.Через цю ефективність та їх здатність доставляти високу продукцію без перегріву, підсилювачі моноблока класу H часто використовуються в таких середовищах, як системи ПА, підкріплення звуку та студійні монітори.Вони ідеально підходять для сценаріїв, де потрібні надійність, потужність виходу та теплове управління.

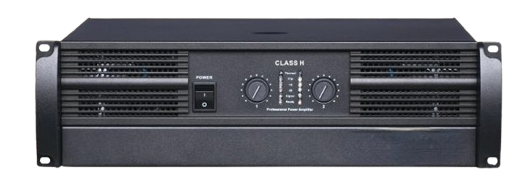

Малюнок 6. Підсилювач моноблока класу H

Mono vs. Stereo підсилювачі

Означати	Підсилювач моноблока	Стерео підсилювач
Канали	Одноканальний	Двоканал (ліворуч і праворуч)
Первинне використання	Потужність сабвуферів	Керування динаміками повного діапазону
Аудіо фокус	Сильний, чистий басовий вихід	Збалансований звук з просторовою візуалізацією
Роль системи	Доповнюють існуючу стерео налаштування	Ядро повної діапазону аудіосистеми
Складність	Простіший, більш цілеспрямований дизайн	Більш складний з декількома сигналами
Розмір	Часто менший і компактніший	Зазвичай об'ємніший через додану схему
Звукове зображення	Немає стерео -зображень;цілеспрямований моно -вихідний	Забезпечує стерео розділення та звукову сцену
Ефективність за допомогою сабвуферів	Високий;забезпечує чисту потужність на низькі частоти	Менш оптимізований для глибоких басів
Ідеальне застосування	Аудіо автомобіля, налаштування лише сабвуфера	Домашній кінотеатр, відтворення стерео музики

Переваги моноблокових підсилювачів

• Віддана потужність: Надсилає всю потужність на один канал, що призводить до більшої чіткості, покращення поділу каналів та більш жорсткої реакції басів.

• Більш високий вихідний потенціал: Оскільки підсилювач зосереджений лише на одному каналі, він часто може забезпечити більш високу потужність до цього динаміка порівняно з багатоканальними підсилювачами.

• Вдосконалена звукова сцена та зображення: З кожним оратором, що працює незалежно, стерео зображена та просторова точність підвищуються, особливо в системах високої точки зору.

• Ефективність: Моноблоки класу D, керуйте охолоджувачем та ефективніше використовуйте енергію, зменшуючи накопичення тепла та розтягування потужності.

• Модуль: Легко налаштувати та розширювати.Додайте більше підсилювачів, коли ви додаєте більше динаміків або сабвуферів, що робить його ідеальним для зростаючих систем.

• Знижений перехрестя: Відокремлюючи канали в окремі одиниці, моноблоки запобігають перешкоді сигналу між лівими та правими аудіо -шляхами.

• Гнучкість розміщення: Менша, автономна конструкція дозволяє розташувати AMP поблизу окремих динаміків, мінімізуючи довжину кабелю та втрату сигналу.

• Спеціальне заземлення: Кожна одиниця може бути заземлена окремо, що може зменшити електричний шум та перешкоди у складних налаштуваннях.

• Захист теплового та перевантаження: Вбудовані функції безпеки, такі як термічне відключення, захист від короткого замикання та функції м'якого запуску допомагають зберегти як підсилювач, так і підключене обладнання.

Обмеження моноблокових підсилювачів

• Немає стерео з однієї одиниці: Кожен моноблок обробляє лише один аудіоканал, тому для досягнення стерео -звуку потрібно щонайменше два одиниці.Багатоканальні налаштування потребують ще більше.

• Більш висока вартість за канал: Купівля окремого підсилювача для кожного динаміка або сабвуфера збільшує загальну вартість системи порівняно з інтегрованими або багатоканальними підсилювачами.

• Збільшені вимоги до простору: Більше одиниць означає більше місця полиці або стійки, більше кабелів та більш складного управління дротом, що може бути проблемою у компактних налаштуваннях.

• Більш вимоглива установка: Потрібно належне заземлення, щоб уникнути гуму чи шуму.Відповідність імпедансу повинна бути точною, щоб запобігти пошкодженню або низькій продуктивності.Більш довгі або якісні взаємозв'язки можуть вводити шум або втрату сигналу.

• Більше споживання електроенергії в цілому: Хоча кожна одиниця може бути ефективною самостійно (особливо класом D), кумулятивний малюнок декількох підсилювачів може оподатковувати ваше джерело живлення, особливо у великих системах.

• Більше тепла в сукупності: Хоча ефективно, запуск багатьох одиниць разом може все ще генерувати помітне тепло в обмеженій області, особливо з високопродуктивними конструкціями класу A/B.

• Немає вбудованої обробки сигналів : На відміну від деяких інтегрованих або багатоканальних підсилювачів, у більшості моноблоків не вистачає таких функцій, як управління басами, кросовер-контроль або рівняння.З ними потрібно обробляти зовні.

• Складне усунення несправностей: Більше індивідуальних компонентів означають більше потенційних моментів невдачі.Діагностування гуму, дисбалансу або спотворень може зайняти більше часу та зусиль.

• Довший час налаштування: З кожним підсилювачем, що потребує з'єднань, розміщення та калібрування, початкова установка є більш трудомісткою, ніж використання одного багатоканального підсилювача.

Де використовуються підсилювачі моноблока?

Автомобільні аудіосистеми

Підсилювачі Monoblock - популярний вибір для живлення сабвуферів в аудіосистемі автомобілів.Їх здатність виробляти велику кількість потужності з відносно невеликої та ефективної одиниці робить їх ідеальними для транспортних засобів, де простір та електричні ресурси обмежені.Багато моноблоків, особливо моделей класу D, є компактними та енергоефективними, що дозволяє їм вмістити в тісні ділянки, як під сидіннями або в багажнику.Вони створені для того, щоб працювати з низькими імпедансами (наприклад, 1 або 2 Ом), що робить їх ідеальними для керування потужними сабвуферами, які потребують більшого струму для виробництва глибоких, сильних басів.Незалежно від того, що ви оновлюєте заводську систему чи створюєте власне налаштування аудіо, моноблокові підсилювачі забезпечують, щоб ваш сабвуфер доставляє чистий, пучок, не напружуючи акумулятор або генератор автомобіля.

Системи домашнього кінотеатру

У високопродуктивних системах домашнього кінотеатру підсилювачі моноблока часто використовуються для керування окремими динаміками у багатоканальній об'ємній звукові обстановки.Присвячуючи один підсилювач кожному оратору.Ви усуваєте ризик перешкод сигналу між каналами та забезпечуєте постійну доставку електроенергії.Цей розлучення призводить до більш чіткого діалогу, більш чітких звукових ефектів та більш захоплюючому аудіо -досвіду в цілому.

Живий звук та сценічні виступи

Підсилювачі Monoblock часто використовуються в налаштуваннях звуку в прямому ефірі, включаючи сценічні монітори, системи ПА та масиви концертних динаміків.Ці середовища вимагають стабільних, високопродуктивних показників у різних умовах та тривалої тривалості.Моноблоки добре підходять для завдання, вони надійні, надійні та здатні підштовхувати велику кількість сил до окремих динаміків без спотворень.Їх здатність керувати конкретними типами динаміків робить їх цінними для посилення інструментів та вокалу у великих майданчиках.Будь то в приміщенні чи на відкритому повітрі, моноблоки допомагають забезпечити послідовні рівні звуку та очистити аудіопродуктивність у просторі аудиторії.

Спеціальні багатозонні аудіосистеми

У власних установках, таких як розумні будинки, конференц -центри, готелі чи комерційні простори, підсилювачі моноблока використовуються для живлення динаміків у декількох зонах незалежно.Кожна зона, така як кухня, вітальня або внутрішній внутрішній дворик, може мати власний спеціальний моноблок, що дозволяє точно контролювати гучність, джерело звуку та тон.Ця установка забезпечує постійну якість аудіо у всій власності та дозволяє гнучко розширювати, оскільки додається більше зон.Оскільки кожен підсилювач працює незалежно, менший ризик перешкод або деградації сигналу, що робить моноблоки відмінним вибором для якісної, масштабованої розподіленої аудіосистеми.

Висококласні двоканальні налаштування Hi-Fi

У преміум-стереосистемі підсилювачі моноблока часто використовуються для живлення кожного динаміка окремо, а не використання спільного двоканального підсилювача.Ця установка надає кожному динаміку власним виділеним джерелом живлення та сигнальним шляхом, зменшуючи електричні перешкоди та посилюючи стерео -зображення.Моноблоки також сприяють більш жорсткому басі, більшій динаміці та більш природному досвіду прослуховування.Багато хто вибирає моноблоки на основі труб, щоб додати тепла та характеру до звуку, відтворюючи класичне відчуття старовинного Hi-Fi Gear з сучасною точністю.

Морські аудіосистеми

Човни та морські середовища потребують аудіоаналізму, яке може обробляти вологу, сіль та вібрації, умови, які швидко пошкодили б стандартну передачу.Для цієї мети розроблені підсилювачі моноблока морських класів, з водонепроникними кожухами, стійкими до корозії та герметичними дошками.Ці підсилювачі зазвичай використовуються для живлення сабвуферів, надаючи сильну басову реакцію в налаштуваннях під відкритим небом, де низькі частоти можуть легко загубитися.Морські моноблоки також побудовані для обробки коливальних електричних систем та обмеженої доступності потужності на човнах.Незалежно від того, що використовуються для круїзних або морських розважальних систем, ці підсилювачі забезпечують міцний, якісний звук на воді.

Домашні ді -джеї та аудіозабетики

Для ді -джеїв та домашніх виробників потрібні потужні та точні басі.Підсилювачі моноблока часто використовуються для живлення сабвуферів або виділених басових контейнерів у DJ-установці, забезпечуючи глибокий, вражаючий низький клас, що посилює загальну суміш.Оскільки кожен моноблок призначений для обробки одного аудіоканалу, вони можуть забезпечити чисту, цілеспрямовану потужність, не впливаючи на продуктивність інших динаміків.Це допомагає підтримувати тісне визначення басів та сильний ритм під час виступів, практичних занять або домашніх партії.Моноблоки-чудове рішення для ді-джеїв, які хочуть звучання якості клубу від їх особистої установки, пропонуючи надійну продуктивність та високу продукцію в керованому форматі.

Висновок

Підсилювачі Monoblock призначені для того, щоб надати сильному, чіткому звуку лише одному динаміку.Вони ідеально підходять для сабвуферів, оскільки вони можуть надсилати багато сили, не втрачаючи якості звуку.Ці підсилювачі мають просту конструкцію, яка зменшує шум і зберігає звук чистого.Існують різні типи, деякі зосереджуються на кращому якості звуку, а інші - більш енергоефективними.Моноблокові підсилювачі легко додати до будь -якої системи та надати вам більше контролю, але вони можуть коштувати дорожче і зайняти більше місця.Незважаючи на це, вони широко використовуються в багатьох місцях, таких як машини, будинки, човни, концерти та налаштування ді -джеїв, оскільки вони пропонують надійні та потужні звукові показники.
