Мультиплексатори в цифровій електроніці робочих типів та прикладів

Мультиплекси відіграють велику роль у цифрових та комунікаційних системах, дозволяючи декільком сигналам ділитися єдиним результатом.Вони працюють як контролери трафіку, вибираючи один вхід одночасно та надсилаючи його на вихід на основі контрольних сигналів.Це робить передачу даних більш ефективною та зменшує потребу в додатковому обладнанні.Ви можете знайти мультиплекси в комп'ютерах, мережах та щоденних електронних пристроях.Вони допомагають керувати пам'яттю, даними маршруту та навіть перетворювати аналогові сигнали в цифрові.У міру просування технологій мультиплекси продовжують вдосконалюватися, пропонуючи більш швидку продуктивність та кращу обробку сигналів.Розуміння того, як вони працюють, може допомогти вам зрозуміти, чому вони так широко використовуються.

Каталог

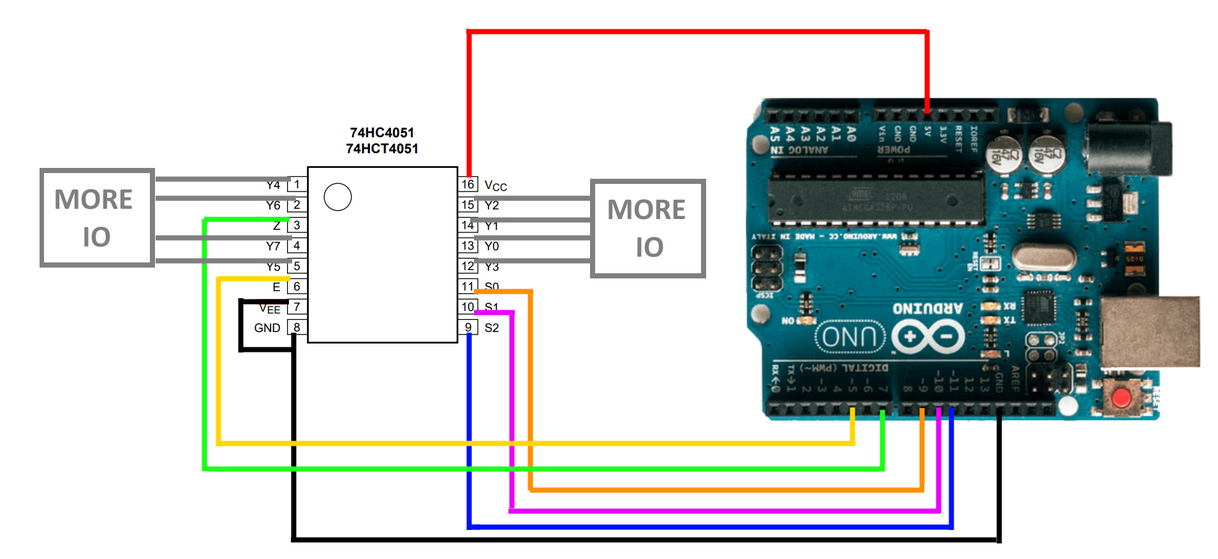

Малюнок 1. мультиплексор

Вступ до мультиплексорів

мультиплексорАБО Качан Коротше кажучи, це пристрій, який приймає кілька вхідних сигналів і поєднує їх в єдиний вихід.Подумайте про це як про розумний контролер трафіку для даних - він вирішує, який вхід надсилається на вихід у будь -який момент часу.Це особливо корисно в Системи зв'язку, де декілька сигналів потрібно поділяти єдиний канал передачі без перешкод.Замість того, щоб використовувати окремі рядки для кожного входу, мультиплексор ефективно переводить їх через один, зменшуючи витрати на апаратне забезпечення та складність.

Те, як працює мультиплексор, досить простий.Він не надсилає всі сигнали відразу;Натомість він швидко перемикається між ними, вибираючи один за один раз і надсилаючи його на вихід.Цей процес відбувається так швидко, що він виглядає безпроблемним для прийому системи.Уявіть, що перегортає телевізійні канали - ви дивитесь лише по одному, але дистанційне управління дозволяє вам без зусиль перемикатися.Мультиплексор робить щось подібне, але замість телеканалів він керує потоками даних.

У ядрі мультиплексатора є набір електронних комутаторів, які керує, що вхід є активним.Спеціальний блок управління визначає, який вхід передається на вихід, як правило, заснований на методі бінарного вибору.Це робить мультиплекси високоефективними в цифрових системах, де вони допомагають керувати великою кількістю даних з мінімальними ресурсами.

Однією з ключових переваг мультиплексорів є їх здатність обробляти кілька сигналів, не вимагаючи декількох перетворювачів аналого-цифрового (A/D).Оскільки перетворювачі A/D можуть бути дорогими та інтенсивними ресурсами, використовуючи лише один і дозволяти мультиплексору направити вхідні сигнали до нього можуть значно скоротити витрати.Ось чому мультиплекси широко використовуються в таких програмах Телекомунікації, передача даних та цифрова електроніка.

Працюючи з мультиплексором, важливо пам’ятати, що за один раз можна відправити лише один вхід.Процес відбору керується через контрольні сигнали, які швидко проходять через наявні входи на основі попередньо визначених правил.Це гарантує, що всі сигнали обробляються ефективно, підтримуючи цілісність та швидкість передачі даних.

Мультиплекси також відіграють велику роль у максимізації використання наявної пропускної здатності.У будь -якій системі зв'язку пропускна здатність є обмеженим ресурсом, а її ефективно використання є критичним.Дозволяючи декільком сигналам поділяти один і той же шлях передачі, мультиплекси збільшують кількість даних, які можуть бути надіслані протягом певного періоду часу.Це робить їх важливим компонентом у сучасних мережах комунікації, забезпечуючи швидку та надійну передачу даних.

Як працює мультиплексор

Мультиплексор (MUX) призначений для отримання декількох вхідних сигналів та надсилання одного з них на вихід, виходячи з контрольних сигналів, які він отримує.Він діє як розумний перемикач, вибираючи, який вхід надсилається в будь -який момент.Цей процес відбору відбувається структуровано, що робить передачу даних ефективним та організованим.Розуміння того, як працює мультиплексор, передбачає розбиття його на чотири ключові компоненти: входи, контрольні сигнали, вибір та вихід.

Крок 1: Входи

Кожен мультиплексор має кілька ліній введення, але він може надсилати лише один вхід на вихід за один раз.Кількість входів залежить від конкретного типу мультиплексору, що використовується.Як правило, кількість входів слідує за шаблоном на основі потужностей двох, таких як 2, 4, 8 або 16 входів.

Кожен вхід представлений у вигляді бінарного значення - це означає, що він або 0, або 1. Входи можуть бути цифровими сигналами з різних джерел, таких як датчики, канали зв'язку або лінії даних у комп'ютерній системі.Завдання мультиплексора - вибрати правильний вхід і направити його на вихід без перешкод з інших входів.

Крок 2: контрольні сигнали

Щоб визначити, який вхід надсилається на вихід, мультиплексор покладається на контрольні сигнали.Це додаткові вхідні рядки, які розповідають мультиплексор, який введення для вибору.Кількість контрольних сигналів залежить від кількості входів.Наприклад, 4-вхідний мультиплексор потребує 2 контрольних сигналів, тоді як 8-вхідний мультиплексор потребує 3 контрольних сигналів.

Контрольні сигнали працюють за допомогою бінарних комбінацій.Кожна комбінація відповідає певному вводу.Якщо є два контрольні сигнали, вони можуть створити чотири унікальні комбінації (00, 01, 10, 11), що дозволяє мультиплексору вибрати один із чотирьох входів.У 8-вхідному мультиплексері контрольні сигнали коливаються від 000 до 111, що охоплюють усі вісім можливих виборів.

Крок 3: Вибір

Після встановлення сигналів управління, мультиплексор вибирає відповідний вхід і підключає його до виходу.Процес відбору відбувається в електронному вигляді через логічні ворота, як правило, поєднання і, а не ворота.Ці ворота гарантують, що лише вибраний вхід є активним, а всі інші ігноруються.

Логіка цього проста:

• Контрольні сигнали трактуються як двійковий номер.

• Це двійкове число відповідає одному з входів.

• Мультиплексор активує відповідні логічні ворота, що дозволяє лише цьому входу пройти.

Крок 4: Вихід

Після вибору входу він з’являється на вихідній лінії.Вихід - це єдиний рядок, який несе обраний вхідний сигнал, що робить мультиплекси корисними для спрощення складних схем.Замість декількох ліній електропередачі один вихід несе необхідні дані, зменшуючи апаратне забезпечення та заощаджуючи простір.У цифрових системах цей вихід зазвичай обробляється далі, надсилається в іншу схему або перетворюється у формат, придатний для спілкування.Оскільки мультиплексор швидко перемикається між входами, він дозволяє ефективно ділитися одним шляхом одного шляху даних.

Типи мультиплексорів

Мультиплекси буває в різних конфігураціях залежно від кількості входів, якими вони обробляють.Найчастіше використовувані типи включають мультиплекси 2-до-1, 4 до 1, 8 до 1 та 16-1.Кожен тип має різну кількість входів, лінії вибору та вихід, який визначає, як передаються дані.Деякі мультиплекси працюють з цифровими сигналами, а інші розроблені для аналогових сигналів.Розуміння цих типів допоможе вам побачити, як функціонують мультиплекси в різних програмах.

Мультиплексор 4 до 1: Вибір із чотирьох входів

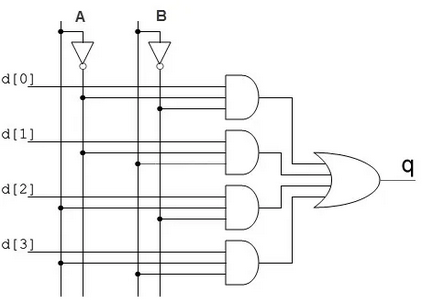

Малюнок 2. 4-до-1 мультиплексор

Мультиплексор 4 до 1 дозволяє вибрати один із чотирьох входів для надсилання на вихід.Цей тип мультиплексора використовує два контрольні сигнали (часто їх називають вибраними рядками), щоб визначити, який вхід є активним.Контрольні сигнали працюють за двійковою схемою:

• 00 вибирає перший вхід

• 01 вибирає другий вхід

• 10 Вибирає третій вхід

• 11 вибирає четвертий вхід

Внутрішньо мультиплексор 4 до 1 використовує логічні ворота, такі як та або або ворота, для обробки сигналів.Потім вибраний вхід передається на вихід, а інші залишаються неактивними.Цей тип часто використовується в цифрових схемах, де потрібно ефективно керувати декількома сигналами.

Мультиплексор 2-до-1: простий вибору з двома вентиляторами

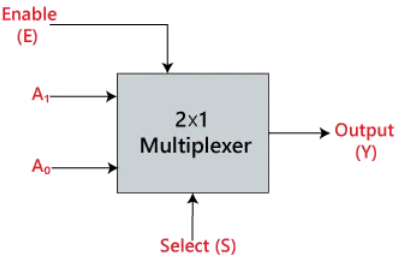

Малюнок 3. 2 до 1 мультиплексор

Мультиплексор 2 до 1-це найпростіший тип.Він має лише два входи та один контрольний сигнал, щоб вирішити, який вхід надсилається на вихід.Контрольний сигнал функціонує наступним чином:

• Якщо сигнал управління 0, вибрано перший вхід.

• Якщо сигнал управління 1, вибрано другий вхід.

Цей тип мультиплексатора широко використовується в основних цифрових схемах, де потрібно перемикатися між двома джерелами даних.Наприклад, у обчислювальних обчисленнях це може допомогти вибрати між двома різними місцями пам'яті або двома різними логічними сигналами.

Мультиплексор 16-1: обробка більшої кількості входів

Малюнок 4. 4-1 мультиплексор

Мультиплексор 16 до 1 призначений для обробки шістнадцяти різних входів, що робить його ідеальним для ситуацій, коли потрібно обробити кілька сигналів.Це вимагає чотирьох контрольних сигналів, які працюють разом, щоб вибрати один із шістнадцяти входів.Контрольні сигнали діють у бінарному, починаючи від:

• 0000 Вибір першого введення

• 1111 Вибір шістнадцятого вводу

Цей тип мультиплексатора зазвичай зустрічається у великих цифрових системах, таких як мережі зв'язку та адресація пам'яті, де велика кількість джерел введення повинна ефективно керувати.

Мультиплексор 8 до 1: універсальний цифровий селектор

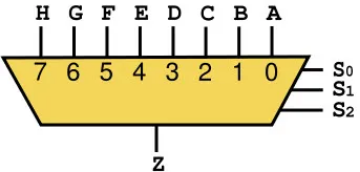

Малюнок 5. 8-1 мультиплексор

Мультиплексор 8 до 1 пропонує баланс між різноманітністю введення та простотою.Він має вісім вхідних ліній та три сигнали управління, що дозволяє йому вибрати один із восьми входів у будь -який момент часу.Як і інші мультиплекси, він використовує логічні ворота, щоб переконатися, що лише один вхід передається до виходу.

Цей тип мультиплексатора широко використовується в:

• Маршрутизація даних

• Цифрова обробка сигналів

• Мікропроцесорні програми

Мультиплексор даних: поєднання декількох потоків даних

Мультиплексор даних призначений для отримання декількох потоків вхідних даних та поєднання їх в єдиний вихід.Це корисно в системах зв'язку, де потрібно передавати кілька сигналів через один канал.Замість використання декількох окремих шляхів передачі, мультиплексор даних ефективно керує входами та передає їх організовано.

Мультиплекси даних зазвичай використовуються в:

• Мережа

• Телекомунікації

• Оптимізація пропускної здатності

Аналоговий мультиплексор: перемикання між аналоговими сигналами

Аналоговий мультиплексор дещо відрізняється від цифрового мультиплексатора, оскільки він стосується безперервних сигналів, а не дискретних двійкових значень.Це дозволяє вибрати один із декількох аналогових входів і направляти його на загальний вихід.

Аналогові мультиплексори широко використовуються в:

• Аудіопрограми (перемикання між мікрофонами або джерелами музики)

• Відеопрограми (перемикання між різними входами камери)

• Сенсорні системи, які обробляють кілька аналогових сигналів

Поширені використання мультиплексорів

Мультиплекси широко використовуються в комунікаційних та цифрових системах для ефективного управління декількома сигналами.Вони допомагають оптимізувати обладнання, зменшити кількість ліній передачі та вдосконалити обробку даних у різних програмах.Нижче наведено одне з найпоширеніших використання мультиплексорів у різних галузях.

Цифрова комунікація: Поєднання декількох потоків даних

Мультиплекси відіграють значну роль у системах цифрових комунікацій, дозволяючи передавати кілька потоків даних через один канал зв'язку.Замість того, щоб вимагати окремих каналів для кожного джерела даних, мультиплексор поєднує їх в одне, що робить передачу більш ефективною.

Однією з поширених методів, що використовуються в системах зв'язку, є мультиплексування часу (TDM).У TDM кожному вхідному сигналу присвоюється певний часовий проміжок, тобто кілька сигналів поділяють один і той же канал у різний час.Це дозволяє швидше швидкості передачі та краще використовувати доступну пропускну здатність.

Наприклад, у телефонних мережах мультиплексор дозволяє передавати кілька голосових дзвінків по одній лінії зв'язку, що дозволяє підключити більше людей, не вимагаючи додаткової проводки.

Маршрутизація даних: Управління потоком даних у мережах

Мультиплекси є важливими для маршрутизації даних, особливо в мережевих комутаторах та маршрутизаторах.У цих системах дані надходять з декількох джерел і повинні бути направлені до правильного пункту призначення.Мультиплексор допомагає, вибравши правильний вхід та переадресуючи його у відповідний вихід.

Це особливо корисно в мережі, що перемикають пакет, де велика кількість даних розбиваються на менші пакети та надсилаються по різних шляхах.Мультиплексор гарантує, що кожен пакет досягає правильного виходу без втручання в інші потоки даних.

Наприклад, в Інтернет -маршрутизаторі мультиплексор допомагає вирішити, який пакет даних від різних користувачів повинен бути надісланий далі, забезпечуючи плавний та ефективний мережевий трафік.

Адресація пам'яті: Вибір правильного місця пам'яті

У цифрових системах мультиплекси часто використовуються в адресі пам'яті, де вони допомагають вибрати певне місце пам'яті для читання або запису даних.Замість використання декількох виділених рядків для кожного модуля пам'яті мультиплексор зменшує складність, вибираючи необхідну адресу за допомогою контрольних сигналів.

Коли ви отримуєте доступ до даних на комп’ютері, процесор використовує мультиплекси для вибору правильної адреси пам'яті.Цей процес гарантує, що інформація буде отримана швидко та ефективно.Без мультиплексорів доступ до пам'яті потребує великої кількості з'єднань, що робить цифрові схеми більш складними та дорогими.

Арифметичні логічні одиниці (ALUS): Контроль операцій у процесорі

Арифметична логічна одиниця (ALU) - це основний компонент процесора, який виконує математичні та логічні операції.Мультиплекси інтегровані в ALUS для вибору правильних операцій та вхідних даних на основі контрольних сигналів.

Наприклад, коли процесору потрібно виконати додавання або віднімання, мультиплексор визначає, яка операція виконується шляхом вибору відповідної логічної схеми.Цей вибір відбувається майже миттєво, що дозволяє сучасним процесорам проводити мільйони розрахунків в секунду.

Без мультиплексорів ALU потребує окремих ланцюгів для кожної можливої ​​операції, що робить їх об'ємними та неефективними.Натомість мультиплекси спрощують процес, керуючи декількома операціями за допомогою однієї, спрощеної системи.

Аналого-цифрова конверсія (АЦП): перетворення аналогових сигналів у цифрові дані

Багато сучасних систем, таких як датчики та аудіо обладнання, працюють з аналоговими сигналами, але цифрові системи потребують цифрових сигналів для обробки.Мультиплекси допомагають при аналого-цифровому перетворенні (АЦП), дозволяючи обробляти декілька аналогових сигналів за допомогою одного одиниці АЦП.

Замість того, щоб мати окремі одиниці АЦП для кожного аналогового входу, мультиплексор перемикається між різними вхідними сигналами, надсилаючи їх по одному в ОЦП.Цей метод значно знижує апаратні витрати, забезпечуючи ефективну обробку сигналів.

Наприклад, у таких медичних пристроях, як електрокардіограми (ЕКГ), кілька датчиків піднімають сигнали з різних частин тіла.Мультиплексор допомагає обробити всі ці сигнали за допомогою одного АЦП, зниження складності та підвищення ефективності.

Переваги мультиплексатора

Мультиплекси пропонують кілька переваг, які роблять їх корисними в цифрових та комунікаційних системах.

Знижена вартість та складність

Дозволяючи декільком входам ділитися єдиним виводом, мультиплекси зменшують апаратні вимоги, зниження вартості та складності системи.

Ефективна інтеграція сигналу

Мультиплекси поєднують кілька вхідних сигналів в одну схему, що робить обробку даних більш організованою та ефективною.

Спрощена конструкція ланцюга

Вони усувають потребу в складних методах відновлення логіки, впорядкування дизайну цифрових схем та зменшення кількості логічних воріт.

Низьке споживання електроенергії

Мультиплекси працюють з мінімальним струмом, генеруючи менше тепла та роблять системи більш енергоефективними.

Покращений логічний контроль

Динамічно керуючи декількома входами, мультиплекси спрощують обробку даних у процесорах, системах пам'яті та мережах зв'язку.

Недоліки мультиплексорів

Хоча мультиплекси дуже корисні, вони також мають деякі обмеження, які можуть вплинути на їх ефективність у певних програмах.

Затримки розповсюдження

Мультиплекси вводять невеликі затримки при перемиканні між входами, що може уповільнити передачу даних.Ця затримка відбувається через внутрішню обробку мультиплексатора і може впливати на системи, які потребують обробки даних у режимі реального часу.

Обмежене одночасне використання портів

Оскільки мультиплексор може вибрати лише один вхід одночасно, кілька потоків даних не можуть бути передані одночасно.Це обмеження може знизити ефективність застосувань, які потребують постійного або паралельного потоку даних.

Підвищена складність мікропрограмного забезпечення

Обробка мультиплексатора в системі з багатьма входами часто вимагає складного прошивки для управління комутацією портів.Написання та обслуговування цієї прошивки може бути складним завданням, особливо у масштабних цифрових додатках.

Контролювати

Для управління вибором введення потрібні додаткові порти вводу/виводу.Незважаючи на те, що це дозволяє ефективно обробляти дані, це також збільшує складність системи та може знизити загальну продуктивність у обладнанні обладнання.

Дизайн та функціональність мультиплексатора

Мультиплексор (MUX) вибирає один вхід з декількох джерел і передає його через один вихід на основі керування сигналами, що називається виборчими лініями.Кількість вибраних рядків слідує за двійковою схемою, що дозволяє ефективно вибирати входи.Наприклад, 4-вхідному Mux потрібні два вибору рядків, тоді як 8-вхідний Mux вимагає трьох.

Внутрішньо мультиплекси використовують логічні ворота, як і, або, а не контролювати вибір сигналу.Вибір лінії визначають, який вхід пересилається, а інші входи залишаються неактивними.Це спрощує конструкцію схеми за рахунок зменшення кількості необхідних ліній передачі та компонентів.

Мультиплекси широко використовуються в цифрових та аналогових програмах, включаючи системи зв'язку, адресу пам'яті та обробку даних.Вони забезпечують ефективне управління сигналами, мінімізують апаратні вимоги та покращують продуктивність системи, дозволяючи декільком сигналам ділитися єдиним результатом.

Як мультиплексатори працюють з іншими цифровими пристроями

Мультиплекси працюють з різними цифровими пристроями для підвищення потоку даних та ефективності.Вони часто поєднуються з Demultiplexers, які розподіляють єдиний вхід на декілька виходів, що дозволяє двонаправленому спілкуванню в мережах та системах передачі даних.

У обчисленні мультиплекси допомагають вирішити пам'ять, вибираючи конкретні місця даних, зменшуючи складність обладнання.Вони також працюють з кодерами та декодаторами для ефективного обробки сигналів, перетворюючи кілька входів у компактні виходи та відновлюючи їх за потреби.

У межах арифметичних логічних одиниць (ALUS) мультиплекси допомагають вибрати входи та операції, впорядкування розрахунків у процесорах.Вони також використовуються в сенсорних мережах, системах дисплеїв та обробці аудіо-відео, гарантуючи, що кілька сигналів обробляються з мінімальною проводкою.Їх інтеграція з цифровими пристроями спрощує схеми, підвищує продуктивність та оптимізує управління даними.

Майбутні розробки в технології мультиплексатора

Оскільки цифрова комунікація та обробка даних продовжують розвиватися, мультиплексори очікуються ще більш досконалими та ефективними.Зі збільшенням попиту на високошвидкісну передачу даних майбутні мультиплекси можуть мати більш швидку швидкість перемикання, зниження споживання електроенергії та вдосконалення цілісності сигналу для підтримки мереж нового покоління та обчислювальних систем.

Нові технології, такі як оптичне мультиплексування, вже досліджуються для заміни традиційних електронних мультиплексорів.Оптичні пристрої MUX використовують світлові сигнали замість електричних, що забезпечує більш високу швидкість передачі даних та більш ефективну комунікацію, особливо у волоконно-оптичних мережах.Це може призвести до швидших швидкостей Інтернету та підвищення продуктивності в центрах обробки даних та хмарних обчислень.

Інша сфера розвитку-це мультиплексування, кероване AI, де інтелектуальні алгоритми динамічно оптимізують вибір сигналу на основі трафіку даних у режимі реального часу.Це може значно знизити затримку та підвищити ефективність бездротових мереж, додатків IoT та автономних системах.

В майбутньому мультиплекси, ймовірно, будуть розроблені для того, щоб безперешкодно інтегруватися з квантовими обчислювальними та 6G-системами зв'язку, забезпечуючи, щоб вони залишалися ключовим компонентом у постійно розвивається цифровому ландшафті.У міру зростання вимог даних мультиплекси продовжуватимуть адаптуватися, пропонуючи більшу швидкість, гнучкість та енергоефективність для вирішення проблем технології нового покоління.

Висновок

Мультиплекси - це ключові компоненти в цифрових та комунікаційних системах, що допомагає ефективно керувати декількома сигналами.Вони знижують складність обладнання, покращують передачу даних та оптимізують продуктивність системи в таких програмах, як мережа, обчислення та обробка сигналів.У міру просування технологій мультиплекси продовжуватимуть розвиватися, пропонуючи більш швидку швидкість, зниження споживання електроенергії та вдосконалену функціональність.Будь то в повсякденній електроніці чи майбутніх інноваціях, вони залишаться важливою частиною сучасних цифрових систем.
