на 2025/02/3 24,521

Нанофаради та мікрофаради: всебічний посібник із ємності та перетворень

Невеликі одиниці, як нанофаради (NF) та мікрофаради (мкФ), допомагають нам виміряти, як працюють конденсатори.Конденсатори - це деталі, що використовуються майже на всіх електронних пристроях для зберігання та управління електроенергією.Ця стаття розглядає, які нанофаради та мікрофаради, як вони використовуються в електроніці, та як перемикатися між цими одиницями.Ми побачимо, як ці підрозділи допомагають змусити пристрої працювати краще та надійно.Крім того, ми дізнаємось про загальні значення конденсатора та про те, як обчислити ефект конденсаторів у ланцюгах, які використовують змінний струм (AC), що допомагає переконатися, що електронні системи безперебійно працюють.

Каталог

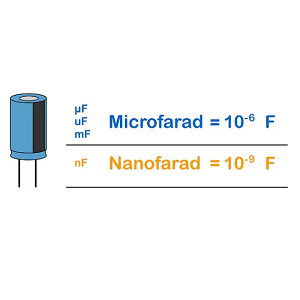

Що таке Нанофарад (NF)?

З Нанофарад (NF) - невелика одиниця електричної ємності.Він дорівнює одній мільярдах Фараду (1 NF = 10⁻⁹ F).Цей пристрій дуже важливий для електроніки, особливо для вимірювання ємності невеликих компонентів, таких як конденсатори.Конденсатори допомагають зберігати та випускати електричну енергію, і вони використовуються майже в кожному електронному пристрої.Нанофарад є частиною міжнародної системи одиниць (SI), яка забезпечує точні та стандартні вимірювання електротехніки.Ємність - це здатність конденсатора зберігати електричний заряд.Незважаючи на те, що нанофарад - це дуже мала кількість, він відіграє важливу роль у багатьох електронних схемах.Ці крихітні значення ємності допомагають тонко налаштувати електронні сигнали.Конденсатори нанофараду часто використовуються в схемах, які потребують точного управління, таких як осцилятори, які створюють повторювані сигнали, системи обробки сигналів, які обробляють передачу даних, та схеми часу, які контролюють, коли відбувається електронні дії.

У програмах конденсатори з рейтингами нанофараду допомагають електронними пристроями працювати краще та швидше.Вони швидко реагують на зміни електричних сигналів і ефективно зберігають невелику кількість зарядки.Ці конденсатори корисні в радіочастотних (РФ) схемах, де вони допомагають надсилати та отримувати сигнали.Вони також знаходяться в системах придушення шуму, які покращують якість сигналу за рахунок зменшення небажаних електричних перешкод.Інше використання полягає в схемах живлення, де вони стабілізують напругу та захищають чутливі електронні деталі від раптових змін напруги.Щоб полегшити електронну конструкцію, Nanofarad написаний як NF на схемах та технічних документах.Ця абревіатура допомагає швидко визначити потрібні конденсатори для проектів.Використання правильної цінності конденсатора важливо, особливо у високочастотних схемах, де навіть невеликі помилки можуть спричинити проблеми.

Що таке мікрофарад (мкФ)?

З Мікрофарад (мкФ) - одиниця електричної ємності.Він дорівнює мільйонах Фараду (1 мкФ = 10⁻⁶ F).Цей пристрій зазвичай використовується для вимірювання ємності більших конденсаторів.Ці конденсатори допомагають зберігати та вивільняти електричну енергію в таких пристроях, як джерела живлення, аудіосистеми та фільтри сигналу.Оскільки вони можуть зберігати більше заряду, ніж менші конденсатори, мікрофарадні конденсатори використовуються в схемах, які потребують стабільної та надійної продуктивності.У електроніці конденсатори з значеннями мікрофараду відіграють роль у схемах живлення.Вони допомагають зменшити зміни напруги та підтримувати електричний вихід стабільним.Це важливо в пристроях, які потребують постійного джерела живлення.

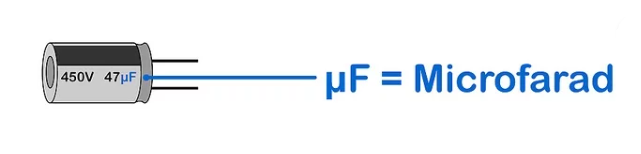

Малюнок 2. Мікрофарад

У аудіосистемах для з'єднання сигналу використовуються конденсатори мікрофараду. Вони дозволяють проходити сигнали змінного струму (AC) Блокування постійного струму (постійного струму), який допомагає підтримувати чіткий і непомітний звук.Без цих конденсаторів небажані сигнали постійного струму можуть пошкодити аудіо обладнання.Конденсатори мікрофараду також корисні для зберігання енергії системи.Вони допомагають згладити доставку електроенергії, зберігаючи та випускаючи енергія, коли потрібно.Це корисно в електронних пристроях, які повинні Швидко підлаштовується до зміни потреб у електроенергії.Від невеликих гаджетів до великих промислові машини, ці конденсатори підвищують ефективність та надійність.Діючи як енергетичні буфери, вони запобігають раптової напруги Краплі або шипи, які можуть завдати шкоди конфіденційним компонентам.

Одним з найпоширеніших типів конденсаторів мікрофараду є електролітичний конденсатор.Ці конденсатори часто зустрічаються в ланцюгах, які перетворюють змінний струм (AC) на прямий струм (постійний струм).Ця конверсія необхідна для багатьох електронних пристроїв, оскільки більшість працює на постійній струмі.Конденсатори мікрофараду в цих схемах допомагають забезпечити плавний і стабільний потік потужності, що важливо для належного функціонування електронних компонентів.Вони також продовжують термін експлуатації пристроїв за рахунок зменшення напруги на електричні деталі.Щоб полегшити ідентифікацію, мікрофарадні конденсатори позначені їх значенням ємності, наприклад, 1 мкФ для одного мікрофараду.Це позначення допомагає вибрати правильний конденсатор для їхніх схем.Використання правильного значення конденсатора потребує уникнення несправностей або збоїв ланцюга.Дотримуючись стандартного маркування та розуміння ролі конденсаторів мікрофараду, ви можете розробити та створити надійні електронні системи для широкого спектру застосувань.

Фарад та ємнісні вимірювання

Фарад (F) є офіційною одиницею ємності в міжнародній системі одиниць (SI).Це допомагає виміряти, скільки електричного заряду може зберігати конденсатор.Фарад визначається за допомогою рівняння:

У цій формулі, C означає ємність у Фарадах, Q являє собою заряд у куломах, і V - напруга в вольтах.Конденсатор має ємність одного Фарада, якщо зберігання заряду одного кулонів, спричиняє його напругу на один вольт.Це означає, що Фарад вимірює, наскільки добре конденсатор може утримувати та вивільняти електричну енергію.Однак один Фарад - це дуже велика одиниця, що робить його непрактичним для повсякденної електроніки.Якби конденсатор мав ємність одного Фарада, він був би занадто великим, щоб вписатись у більшість електронних пристроїв.Натомість використовуйте менші одиниці, такі як мікрофаради (мкФ), нанофаради (NF) та піофаради (PF).Ці менші блоки полегшують розробку компактних та ефективних електронних схем, не займаючи занадто багато місця.Використовуючи ці субодиниці, конденсатори можна побудувати різними розмірами, щоб відповідати конкретним потребам.Будь то в невеликих мобільних телефонах чи великих системах електроенергії, конденсатори допомагають згладити зміни напруги, фільтрувати небажаний шум та захищати ланцюги від раптових шипів напруги.

Навіть незважаючи на те, що більшість електронних пристроїв використовують конденсатори зі значеннями мікрофараду або нанофараду, Фарад все ще важливий у спеціальних програмах.Одним із прикладів є суперконденсатори, які мають дуже високі значення ємності.Ці суперконденсатори використовуються в електромобілях, де вони забезпечують швидкі сплески енергії та в системах відновлюваної енергії, де вони допомагають стабілізувати живлення.Оскільки вони можуть швидко заряджатись і розрядитись, суперконденсатори корисні для ефективного поводження з високими потребами в енергії.Розуміння Фарада та його менших одиниць допомагає вибрати правильні конденсатори для різних електронних конструкцій.Вибравши належне значення ємності, ви можете переконатися, що пристрої працюють безперебійно та надійно.Ці знання необхідні для розробки кращих та ефективніших електронних систем у різних галузях.

Нанофарад та таблиця перетворення мікрофараду

Таблиця, що показує різні вимірювання нанофараду, перетворені на мікрофаради.

Нанофарад (NF)	Мікрофарад (мкФ)
0,01 NF	0,00001 мкФ
0,1 NF	0,0001 мкФ
1 NF	0,001 мкФ
2 NF	0,002 мкФ
3 NF	0,003 мкФ
4 NF	0,004 мкФ
5 NF	0,005 мкФ
6 NF	0,006 мкФ
7 NF	0,007 мкФ
8 NF	0,008 мкФ
9 NF	0,009 мкФ
10 NF	0,01 мкФ
20 NF	0,02 мкФ
30 NF	0,03 мкФ
40 NF	0,04 мкФ
50 NF	0,05 мкФ
60 NF	0,06 мкФ
70 NF	0,07 мкФ
80 NF	0,08 мкФ
90 NF	0,09 мкФ
100 NF	0,1 мкФ
200 NF	0,2 мкФ
300 NF	0,3 мкФ
400 NF	0,4 мкФ
500 NF	0,5 мкФ
600 NF	0,6 мкФ
700 NF	0,7 мкФ
800 NF	0,8 мкФ
900 NF	0,9 мкФ
1 000 NF	1 мкФ
2 000 NF	2 мкФ
3 000 NF	3 мкФ
4 000 NF	4 мкФ
5 000 NF	5 мкФ
6 000 NF	6 мкФ
7 000 NF	7 мкФ
8 000 NF	8 мкФ
9 000 NF	9 мкФ
10 000 NF	10 мкФ

Як перетворити нанофаради в мікрофаради?

Перетворення значень ємності з нанофарадів (NF) в мікрофаради (мкФ) є важливим завданням в електроніці.Це допомагає вибрати правильні конденсатори для схем, забезпечуючи, щоб компоненти працювали правильно разом.Для опису ємності використовуються різні одиниці вимірювання, тому розуміння того, як перемикатися між ними, потрібно, коли діаграми схеми читання, впорядкування деталей або заміни конденсаторів на електронних пристроях.

Метод перетворення

Щоб перетворити нанофаради в мікрофаради, потрібно запам'ятати просте правило:

Це означає, що для зміни значення ємності від нанофарадів на мікрофаради ви просто розділите на 1000. Цей метод забезпечує точність та послідовність при роботі з різними значеннями конденсатора в різних електронних додатках.Скажімо, у вас є конденсатор, позначений 5000 NF, і вам потрібно перетворити його на мікрофаради:

Отже, 5000 NF дорівнює 5 мкФ.Дотримуючись цього простого правила поділу, ви можете швидко перетворити будь -яке значення нанофараду в мікрофаради без плутанини.Причина цього перетворення полягає у визначеннях метричних префіксів, що використовуються в міжнародній системі одиниць (SI):

• Мікро (µ) означає 10 ⁻⁶ Фарадів (мільйонна частина Фарада).

• Nano (n) означає 10 ⁻⁹ Фарадів (один мільярд частини Фарада).

Оскільки один мікрофарад (1 мкФ) дорівнює 1000 нанофарадам (1000 NF), конверсія слідує за простим співвідношенням 1000: 1.Це полегшує розрахунки і допомагає уникнути помилок при перемиканні між різними одиницями ємності.Ця конверсія є дуже корисною для електроніки, особливо під час читання значень конденсатора на схемах або робота з різними системами маркування.Деякі виробники перераховують ємність у нанофарадах, а інші використовують мікрофаради.Можливість перемикання між цими підрозділами допомагає запобігти помилкам при виборі компонентів.Ці знання також потрібні при заміні конденсаторів.Якщо ланцюг вимагає 0,47 мкФ, але наявний конденсатор позначений 470 NF, знаючи, що 470 NF = 0,47 мкФ дозволяє впевнено використовувати правильну частину.Оволовуючи цю просту конверсію, ви можете забезпечити належний вибір конденсатора, підтримувати функціональність ланцюга та запобігти електричним збоям як у невеликих електронних гаджетах, так і в складних промислових системах.

Формули перетворення ємності

Розуміння, як перетворити значення ємності між різними одиницями, дуже важливо в електроніці.При проектуванні ланцюгів інші часто працюють з конденсаторами, позначеними в різних одиницях, таких як нанофаради (NF) та мікрофаради (мкФ).Знання, як перемикатися між цими підрозділами, допомагає гарантувати, що правильні компоненти вибираються та використовуються правильно в електронних системах.Ємність - це міра того, скільки електричного заряду може зберігати конденсатор.Оскільки конденсатори бувають у багатьох розмірах, вони позначаються різними префіксами одиниці, щоб полегшити їх значення для читання та використання.Здатність перетворюватися між нанофарадами (NF) та мікрофарадами (мкФ) необхідна для проектування, аналізу та усунення несправностей електронних схем.

Щоб змінити значення ємності з Нанофаради (NF) до Мікрофаради (мкФ), помножте кількість нанофарадів на 0,001.Це тому, що 1 мікрофарад дорівнює 1000 нанофарадам.Формула перетворення:

Наприклад, якщо у вас конденсатор N200 NF і хочете перетворити його на мікрофаради:

Отже, 2200 NF дорівнює 2,2 мкФ.

Перетворити значення ємності з Мікрофаради (мкФ) до Нанофаради (NF), помножте кількість мікрофарадів на 1000. Оскільки 1 мікрофарад містить 1000 нанофарадів, це просте множення допомагає швидко знайти еквівалентне значення.Формула перетворення:

Наприклад, якщо у вас є конденсатор з ємністю 4,7 мкФ і хочете перетворити його на нанофаради:

Отже, 4,7 мкФ дорівнює 4700 NF.

Ці прості формули дозволяють легко працювати з різними значеннями ємності.Багато схеми схеми, таблиць даних та компонентів використовують різні одиниці, тому швидкі та точні перетворення допомагають у виборі правого конденсатора при заміні або модернізації компонентів, зчитування та інтерпретації схем ланцюгів на різні позначення одиниці, забезпечуючи належну функціональність схеми з правильним значенням ємності,і запобігання помилкам, які можуть призвести до несправностей або неефективності.Оволовуючи ці перетворення, кожен, хто працює з електронікою, може впевнено обробляти конденсатори та проектувати схеми, які функціонують ефективно та надійно.Незалежно від роботи над невеликими електронними гаджетами або великими електричними системами, ці прості розрахунки забезпечують точність проектування та продуктивності ланцюга.

Застосування методів перетворення в практичних сценаріях

Перетворення значень ємності з нанофарадів (NF) в мікрофаради (мкФ) є загальним завданням в електроніці.Багато електронних компонентів, зокрема конденсаторів, позначені різними префіксом одиниць залежно від виробника або регіону.Деякі схеми схеми та технічні характеристики перелічують значення ємності в мікрофарадах, а інші використовують нанофаради.Щоб переконатися, що правильний конденсатор використовується в ланцюзі, ви повинні мати можливість легко конвертувати між цими одиницями.Ця здатність допомагає запобігти помилкам, забезпечує сумісність між компонентами та дозволяє функціонувати плавні схеми.Незалежно від того, що розробка нової схеми, усунення несправностей на існуючі чи заміни конденсаторів, швидкі та точні перетворення між нанофарадами та мікрофарадами допомагають підтримувати ефективність та надійність в електронних системах.

Одним із поширених сценаріїв, коли необхідна перетворення ємності, - це робота з великими значеннями ємності.Припустимо, у вас є конденсатор, позначений 2000 нанофарадами (NF), але ваша схема схеми вказує, що необхідна ємність повинна бути в мікрофарадах (мкФ).Щоб перевірити, чи підходить цей конденсатор, ви повинні перетворити його значення в мікрофаради.Формула перетворення NF на µF проста: розділити ємність на нанофаради на 1000. Застосовуючи цю формулу, обчислюємо 2000 NF ÷ 1000 = 2 мкФ.Це означає, що конденсатор з 2000 NF ємності еквівалентний 2 мкФ, і він може бути використаний у будь -якому ланцюзі, який вимагає конденсатора 2 мкФ.Ця швидка конверсія дозволяє перевірити специфікації компонентів та забезпечити обрання правого конденсатора для ланцюга.

Інший приклад передбачає перетворення менших значень ємності з нанофарадів на мікрофаради.Припустимо, у вас є конденсатор з ємністю 750 NF, але ланцюг вимагає, щоб значення було у µF для сумісності.Використовуючи ту саму формулу перетворення, ділимо 750 NF на 1000, що призводить до 0,75 мкФ.Це підтверджує, що конденсатор позначив 750 NF, такий же, як і одна мічена 0,75 мкФ.Цей простий, але ефективний метод допомагає уникнути плутанини при виборі або заміні конденсаторів, гарантуючи, що правильні значення використовуються для підтримки ефективності та стабільності схеми.

Розуміння та застосування цих перетворень є важливим, оскільки значення ємності часто виражаються в різних одиницях у різних технічних документах та схемах.Робота з таблицею набору, яка перераховує значення конденсатора в нанофарадах, але схема розробляє використовує мікрофаради, знаючи, як перетворити між ними, гарантує, що вибрані правильні компоненти.Ці знання корисні при замовленні конденсаторів від різних постачальників.У випадках, коли конкретне значення конденсатора недоступне, перетворення між цими одиницями дозволяє знайти відповідну альтернативу з еквівалентною ємністю, запобігаючи затримці в складі або ремонту ланцюга.Оволодіння методами перетворення ємності, забезпечити точність, сумісність та надійність електронних схем.Перетворення між нанофарадами та мікрофарадами допомагає запобігти несправностям ланцюга, уникнути дорогих помилок та забезпечити плавні електронні показники.Незалежно від того, що робота над простими електронними гаджетами або складними промислових схемами, знати, як швидко та точно перемикатися між цими підрозділами, є цінним навиком, що підвищує ефективність та точність в електронному дизайні та усуненні несправностей.

Стандартні значення ємності та електронні серії

У електроніці конденсатори поставляються в багатьох різних значеннях, але виготовляється не кожне можливе значення.Натомість значення конденсаторів дотримуються стандартизованої системи, що називається електронною серією.Ця система допомагає забезпечити доступність конденсаторів у логічних та практичних цінностях, що полегшує вибору правильних компонентів для ланцюгів.Електронна серія організовує значення таким чином, що охоплює різні рівні точності та толерантності, що дозволяє надійно функціонувати електронні пристрої, не вимагаючи нескінченних різноманітних значень компонентів.

Електронна серія-це система, яка організовує значення компонентів структурованою, ділячи кожне десятиліття (діапазон значень від 1 до 10, 10 до 100 тощо) на певну кількість бажаних значень.Ці значення вибираються за допомогою логарифмічної шкали, а це означає, що кожен крок у серії являє собою відсоткове збільшення від попереднього значення.Існують різні групи електронних серій, щоб відповідати різним рівням толерантності в електронних компонентах.Чим більше значення має серію на десятиліття, тим більш жорстким толерантністю і тим точнішим компонентами.

Серія E3: Містить 3 значення на десятиліття і використовується для компонентів з великою толерантністю ± 40%.Вони використовуються в додатках, де висока точність не потрібна.

Серія E6: Містить 6 значень на десятиліття і використовується для компонентів з толерантністю ± 20%.Ця серія врівноважує вартість та точність і зазвичай зустрічається в електроніці.

Серія E12: Містить 12 значень на десятиліття і використовується для компонентів з толерантністю ± 10%.Він бажаний для більш точних електронних додатків.

Серія E24: Містить 24 значення на десятиліття і призначений для компонентів з толерантністю ± 5%.Він використовується в промисловій та спеціалізованій електроніці.

Серія E48: Містить 48 значень на десятиліття і підтримує толерантність ± 2%.Він підходить для високоточних додатків, таких як комунікаційні пристрої.

Серія E96: Містить 96 значень на десятиліття і підтримує толерантність ± 1%.Ця серія використовується в точній електроніці, де значення компонентів повинні бути дуже точними.

Серія E192: Містить 192 значення на десятиліття і використовується для компонентів з надзвичайно щільними допусками ± 0,5%, ± 0,25%або ± 0,1%.Ці конденсатори чудово підходять до прогресивних технологій та точних інженерних проектів.

Наприклад, в межах серії E6 переважні значення конденсатора включають 10, 15, 22, 33, 47 та 68. Коли серія прогресує до E12, E24 та за її межами, додаються більш конкретні значення, щоб дозволити більш тонкі коригування в конструкціях схеми конструкції.Ця система гарантує, що ви можете вибрати найбільш підходяще значення конденсатора, не вимагаючи кожного можливого числа, що робить вибір компонентів простішим та ефективнішим.

Обчислення ємнісної реактивності в ланцюгах змінного струму

Розуміння ємнісної реактивності важливо при роботі з ланцюгами змінного струму.Конденсатори не поводяться однаково в схемах змінного струму, як у ланцюгах DC.Замість просто зберігання заряду вони виступають проти потоку змінного струму (AC) таким чином, що залежить від частоти сигналу.Ця опозиція відома як ємнісна реактивність (XₐₙₐₜₕC).На відміну від опору, який залишається постійним, ємнісні зміни реакції залежно від частоти сигналу змінного струму та ємності конденсатора.Навчання, як обчислити ємнісну реактивність, допомагає проектувати схеми, які правильно функціонують у таких додатках, як фільтрація сигналу, відповідність опору та зміщення фаз.Ємність реактивності конденсатора в ланцюзі змінного струму можна обчислити за допомогою формули:

де Xc є ємнісною реактивністю (вимірюється в Ом, ω), f - частота сигналу змінного струму (вимірюється в Герц, Гц), C є ємністю (вимірюється у Фарадах, F) та π (PI) - математична константа, приблизно 3,14159.

Ця формула демонструє, що ємнісна реактивність обернено пропорційна як частоті, так і ємності.На практиці, коли частота збільшується, ємнісний реактивність зменшується, що дозволяє більше змінного струму проходити через конденсатор.Аналогічно, коли ємність збільшується, реактивність також зменшується, тобто конденсатор дозволяє більший потік змінного струму.Це взаємозв'язок важливий для конструкції ланцюга, особливо в таких програмах, як фільтрація, з'єднання та відповідність імпедансу, де конденсатори відіграють роль у контролі потоку сигналу та продуктивності системи.

Оскільки більшість конденсаторів, що використовуються в схемах, мають значення ємності в Мікрофаради (мкФ) або Нанофаради (NF), Важливо перетворити ці значення у Фаради (f) перед застосуванням формули.Правила конверсії:

• 1 мкФ = 1 × 10⁻⁶ F (один мікрофарад дорівнює мільйонів Фараду).

• 1 NF = 1 × 10⁻⁹ F (один нанофарад дорівнює мільярдам Фараду).

Перш ніж проводити розрахунки, завжди висловлюйте ємність у Фарадах, щоб забезпечити точність.

Приклад розрахунків: наслідки частоти та ємності

Ємнісна реактивність на різних частотах

Розглянемо конденсатор з ємністю 100 NF (0,1 мкФ або 0,1 × 10 ° F) і обчислимо його ємнісну реактивність на різних частотах:

1. при 50 Гц:

2. на 1 кГц (1000 Гц):

3. При 10 кГц (10 000 Гц):

Ці результати показують, що зі збільшенням частоти ємнісний реактивність зменшується.Це означає, що на більш високих частотах конденсатор дозволяє проходити більше змінного струму, що робить його ефективним фільтром з високим промістом в електронних схемах.

Ємнісна реактивність з різними значеннями ємності

Тепер давайте подивимось, як змінюється ємнісна реакція при використанні різних конденсаторів, зберігаючи частоту постійною на 1 кГц (1000 Гц):

1. Для 10 NF (0,01 мкФ або 0,01 × 10⁻⁶ F):

2. Для 1 мкФ (1 × 10⁻⁶ F):

3. Для 10 мкФ (10 × 10⁻⁶ F):

Ці розрахунки показують, що у міру збільшення ємності, ємнісна реактивність зменшується.Це означає, що більші конденсатори дозволяють більше змінного струму, що корисно в таких програмах, як фільтрація живлення, де конденсатори допомагають згладити коливання напруги.

Вплив на продуктивність ланцюга

Частотні фільтри: конденсатори відіграють роль у програмах фільтрації частот, особливо в розробці низькопрохідних та високопрохідних фільтрів.Фільтр високопрохідника дозволяє високочастотним сигналам проходити під час блокування низькочастотних сигналів, що робить його корисним у таких програмах, як аудіо вирівнювання та обробка сигналів.І навпаки, фільтр з низьким пропуску дозволяє низькочастотні сигнали, при цьому ослаблення більш високих частот при згладжуванні сигналів та зменшення шуму в джерел живлення.Ретельно вибираючи значення ємності, ви можете точно налаштувати частоту відсічення цих фільтрів, контролюючи, які частоти дозволені або придушені.Цей принцип широко застосовується в аудіосистемах, радіостанціях та комунікаційних пристроях, де точне управління частотою необхідний для прозорої передачі та прийому сигналу.

Відповідність імпедансу: У ланцюгах змінного струму важливе значення для максимальної передачі потужності та мінімізації відбиття або втрати сигналу.Невідповідний опір може призвести до неефективної передачі енергії, деградації сигналу та небажаних перешкод, особливо у високочастотних програмах.Конденсатори допомагають досягти належного відповідності опору, регулюючи реактивну складову імпедансу ланцюга, забезпечуючи оптимальний потік сигналу.Ця методика важлива для радіочастотних (РФ) схем та аудіо електроніки, де необхідна послідовна сила та чіткість сигналу.Правильно відповідний імпеданс підвищує ефективність антен, ліній передачі та підсилювачів, підвищуючи загальну продуктивність та стабільність схеми.

Змінення фаз: Одним із унікальних властивостей конденсаторів у схемах змінного струму є їх здатність змістити фазу сигналу змінного струму на 90 градусів.У суто ємнісному ланцюзі струм веде напругу на чверть циклу, поведінку, яка стратегічно використовується в різних електронних додатках.Ця властивість, що змінює фазу, чудова в осциляторах, де конденсатори допомагають генерувати стабільні форми хвиль для годин та схем обробки сигналів.Він також використовується в схемах управління двигуном для створення необхідної різниці фаз для запуску та запуску певних типів електродвигунів.Використовуючи конденсатори для зміщення фаз, ви можете розробити більш ефективні системи обробки та управління сигналами в широкому діапазоні додатків.

Поширені помилки в перетворенні нанофараду до мікрофараду

Оскільки конденсатори зазвичай позначаються за допомогою різних одиниць, розуміння правильного способу перетворення між ними забезпечує точну конструкцію ланцюга та належний вибір компонентів.Однак навіть невеликі помилки в процесі перетворення можуть спричинити основні проблеми в електронних схемах.Помилки у значеннях ємності можуть призвести до неправильної обробки сигналів, нестабільного регулювання живлення та навіть повного відмови ланцюга.Щоб запобігти цим проблемам, важливо знати про загальні помилки, допущені під час перетворення NF до µF, і як їх уникнути.

Дотримання правильного коефіцієнта перетворення

Одним з найважливіших аспектів перетворення NF у µF є використання правильного коефіцієнта перетворення.Основне правило:

1 мкф = 1000nf

Це означає, що для перетворення нанофарадів у мікрофаради потрібно розділити на 1000. Аналогічно, щоб перетворити мікрофаради в нанофаради, ви помножуєте на 1000. Загальна помилка виникає, коли використовується неправильний коефіцієнт перетворення.Деякі люди помилково діляться на 100 або 10 000 замість 1000, що призводить до абсолютно неправильних значень ємності.Наприклад, якщо у вас 4700 NF і помилково розділіть на 100 замість 1000, ви отримаєте 47 мкФ замість правильних 4,7 мкФ.Така помилка може призвести до серйозних невідповідностей у продуктивності схеми, що спричиняє нестабільність або неправильні характеристики фільтрації.

Щоб уникнути цієї помилки, завжди перевіряйте коефіцієнт перетворення перед проведенням обчислень.Якщо не впевнені, зверніться до стандартних таблиць перетворення ємності або використовуйте калькулятор для перевірки результату.Розробка звички психічно оцінювати очікувану відповідь, також може допомогти ловити помилки.Якщо перетворити значення, як 1000 NF, ви вже повинні очікувати, що результат буде 1 мкФ, а будь -яке відхилення від цього повинно підняти червоний прапор.

Точне десяткове розміщення

Десяткове розміщення - ще одне основне джерело помилок у перетворенні ємності.Оскільки перетворення NF до µF передбачає ділення на 1000, ви повинні перемістити десяткову точку три місця зліва.Неправильне розміщення десяткової точки може призвести до повністю неточних значень ємності.Наприклад, розглянемо перетворення 5000 NF на мікрофаради:

5000 NF ÷ 1000 = 5 мкФ

Якщо десятка буде неправильно розміщена, результат може бути неправильно записаний як 0,005 мкФ або 500 мкФ, обидва вони абсолютно неправильні.Використання таких невірних значень у ланцюзі може спричинити серйозні проблеми, такі як помилки часу в осциляторах, неправильна частотна реакція у фільтрах та надмірне або недостатнє регулювання живлення в ланцюгах живлення.Щоб запобігти таким помилкам, завжди перевіряйте своє перетворення, перевіряючи величину результату.Якщо ви перетворюєте значення в тисячах, результат повинен бути в цілому числах або десятках вище 1. Якщо ви перетворюєте значення нижче 1000 NF, результат повинен бути десятковим нижче 1 мкФ.Записання формули перетворення та ретельно позиціонування десятки перед завершенням відповіді може допомогти зменшити помилки.

Утримання консистенції одиниці

Багато помилок у розрахунках схеми виникають через змішування різних одиниць ємності без належного перетворення.Іноді він помилково проводить розрахунки, використовуючи значення в NF та µF взаємозамінно, не перетворюючи їх на загальну одиницю спочатку.Наприклад, якщо ланцюг вимагає загальної ємності двох конденсаторів, одного 220 NF та іншого 0,47 мкФ, вони не можуть бути додані безпосередньо, якщо обидва не знаходяться в одному блоці.Оскільки 0,47 мкФ = 470 NF, загальною ємністю буде:

220 NF+470 NF = 690 NF

Якщо ви помилково додаєте 220 NF + 0,47 мкФ безпосередньо, припускаючи 0,47 мкФ = 0,47 NF, ви отримаєте неправильний результат 220,47 NF, що абсолютно неправильно.Такі прорахунки можуть призвести до неправильного вибору компонентів, що впливають на загальну поведінку схеми.Щоб запобігти цим помилкам, завжди перетворюйте всі значення в одну і ту ж блок перед проведенням обчислень.Додаючи або порівнюючи ємність, виберіть одну послідовну одиницю або NF, або µF, і переконайтеся, що всі значення перетворюються належним чином перед тим, як продовжувати.

Точні та округлі міркування

Значення конденсатора часто потребують високої точності, особливо в схемах часу, частотних фільтрах та високошвидкісних сигналах.Помилки округлення можуть мати вплив на продуктивність схеми.Наприклад, якщо ви працюєте з конденсатором, позначеним 749 NF, може бути спокусливо закруглити його до 0,7 мкФ для простоти.Однак більш точна конверсія становить 0,749 мкФ.Невелика різниця може не мати значення в низькоточних схемах, але у високочастотних програмах або точних схемах часу це може спричинити помітні відхилення в продуктивності.

Розглянемо ланцюг таймера за допомогою конденсатора з певним значенням ємності для визначення частоти.Якщо значення конденсатора округлюється неправильно, частота коливань схеми може зсуватися, що впливає на терміни сигналів.Аналогічно, у програмах радіочастотних (RF) навіть незначні помилки округлення у значеннях конденсатора можуть змінити характеристики передачі та прийому сигналу, що призводить до зниження ефективності або перешкод.Щоб уникнути таких проблем, зберігайте повну точність під час розрахунків та круглі лише на заключному кроці, якщо це необхідно.Використовуйте стандартні значення конденсатора з електронної серії, щоб забезпечити сумісність з наявними компонентами.Перевірте технічні характеристики виробника, щоб переконатися, що фактичне значення конденсатора, що використовується в ланцюзі, відповідає обчисленій вимозі.

Ролі конденсаторів в електронних схемах

Конденсатори, що грають широкий спектр ролей, що сприяють належному функціонуванню електронних пристроїв.Ці невеликі, але потужні компоненти розроблені для зберігання та управління електричною енергією, що робить їх важливими в схемах, які потребують стійкості потужності, обробки сигналів або контролю частоти.Конденсатори знаходяться майже в кожному електронному пристрої, від смартфонів та комп'ютерів до телевізорів та промислових машин.Їх здатність швидко заряджати та виводити електричну енергію робить їх корисними для багатьох різних застосувань, кожна з яких вимагає конкретних типів конденсаторів з ретельно вибраними значеннями ємності.Розуміння того, як працюють конденсатори в різних ролях, є ключовим для проектування, підтримки та усунення несправностей електронних схем.

Зберігання енергії та стабілізація напруги

Однією з найважливіших функцій конденсаторів є зберігання електричної енергії та стабілізації рівня напруги.У цій ролі конденсатори діють як крихітні акумуляторні батареї, тимчасово тримаючи електричний заряд і вивільняючи його, коли це потрібно.Ця функція чудова в ланцюгах живлення, де конденсатори допомагають підтримувати постійний вихід напруги навіть тоді, коли джерело живлення коливається, або електричне навантаження раптово змінюється.

Наприклад, у комп'ютерних джерелах живлення конденсатори відіграють головну роль у забезпеченні процесорів, мікросхем пам'яті та іншими чутливими компонентами отримання стабільного джерела живлення.Якщо напруга раптово падає або спайки, конденсатори вивільняють збережену енергію для компенсації коливань, запобігаючи аварії системи або несправності.Аналогічно, під час спалахів камери конденсатори зберігають електричну енергію і швидко відпускають її, щоб живити спалах, коли натискається кнопка.Ця функція зберігання енергії також важлива для автомобільної електроніки.Сучасні автомобілі використовують багато електронних систем, таких як GPS, датчики та розповіді, всі вони потребують стабільної потужності.Конденсатори допомагають забезпечити плавність електричної системи транспортного засобу, навіть коли швидкі зміни попиту на електроенергію, наприклад, коли ввімкнено кондиціонер або фари.

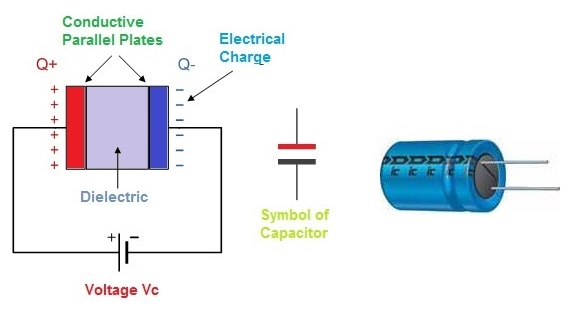

Малюнок 3. Стабілізація накопичення та напруги

Фільтрування шуму та згладжування виходів

Ще одна функція конденсаторів - це фільтрування електричного шуму та згладжування виходів напруги.Електричний шум - це небажані перешкоди, які можуть спотворити сигнали та впливати на продуктивність схеми.У ланцюгах живлення конденсатори допомагають усунути коливання та шипи напруги, які виникають, коли змінного струму (змінного струму) перетворюється в постійний струм (постійний струм).Без конденсаторів перетворена потужність постійного струму все ще може містити невеликі брижі від напруги змінного струму, що призводить до нестабільної роботи в чутливих схемах.

Наприклад, в аудіо електроніці конденсатори використовуються для фільтрування шуму від джерел живлення, щоб забезпечити чіткий, якісний звук.Без конденсаторів коливання потужності може ввести небажані гудіння або гудіння шуму в динаміках та мікрофонах.Аналогічно, у медичних пристроях, таких як ЕКГ -машини та слухові апарати, конденсатори відіграють певну роль у збереженні чистих сигналів, що забезпечують точні читання та чіткий вихід звуку.Конденсатори також допомагають запобігти електромагнітному інтерференції (EMI) та радіочастотних перешкод (RFI), які можуть надходити з сусідніх електричних пристроїв або радіосигналів.Це важливо в системах зв'язку, бездротових пристроїв та чутливих приладів, де перешкоди можуть спричинити втрату даних або погіршення сигналів.

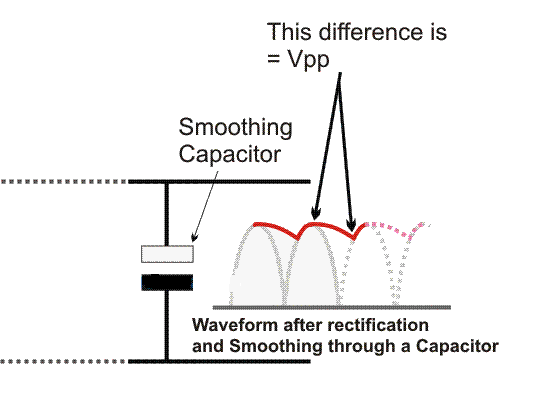

Малюнок 4. Фільтрування шуму та згладжування виходів

Сигнальна муфта та роз'єднання

Конденсатори також широко використовуються для сполучення сигналу та роз'єднання, що допомагає підтримувати цілісність електричних сигналів під час переміщення через ланцюг.Сигнальне з'єднання дозволяє змінювати сигнали між різними стадіями підсилювача або ланцюга під час блокування напруги постійного струму.Це гарантує, що лише передбачувані сигнали досягають наступного етапу, що запобігає небажаному зміщенню постійного струму втручатися в сигнал.Це корисно в аудіо- та радіохранах, де конденсатори допомагають передавати голосові, музику та сигнали даних без спотворень.

Наприклад, у підсилювачі мікрофона конденсатор розміщується між мікрофоном та стадією підсилювача, щоб дозволити проходити лише звуковий сигнал (змінного струму), блокуючи будь -який компонент постійного струму.Це запобігає досягненню небажаної напруги до підсилювача, покращуючи чіткість звуку та запобігаючи пошкодженню ланцюга.З іншого боку, роз'єднання сигналу передбачає використання конденсаторів для видалення небажаного шуму змінного струму з ліній електропередач, гарантуючи, що чутливі електронні компоненти отримують чисту стабільну потужність.У мікроконтролах та цифрових схемах конденсатори розміщуються поблизу штифтів потужності для фільтрування високочастотного шуму, який може заважати обробці даних.Це важливо в комп'ютерах, смартфонах та системах промислового управління, де точне регулювання напруги необхідне для надійної роботи.

Підвищення цілісності сигналу в схемах часу та осциляторів

Конденсатори використовуються в термінах часу, контролю частоти та генераторів, де вони працюють поряд з резисторами та індукторами для встановлення конкретних часових інтервалів або частот.Ці схеми використовуються в тактових, генераторах сигналів та пристроях зв'язку, щоб забезпечити, щоб електричні сигнали залишалися стабільними та точними.Наприклад, у схемах осциляторів конденсатори та індуктори утворюють резонансні схеми, які генерують стабільні сигнали частоти.Ці сигнали використовуються в таких пристроях, як радіо, телевізори та бездротові передавачі, де точні терміни сигналу чудово підходять для правильного спілкування.У цифрових годинниках та таймерах конденсатори контролюють цикли заряду та розряду, визначаючи часові інтервали між операціями.Ще одна поширена програма-у фазованих петлях (PLL), які використовують конденсатори для синхронізації сигналів у системах зв'язку.PLL використовуються в мобільних телефонах, супутникових комунікаціях та GPS -системах, щоб забезпечити отримання та обробку сигналів у правильні терміни.

Висновок

Придивившись до нанофарадів та мікрофарадів, показує нам, наскільки вони важливі для виготовлення електронних схем.Вони допомагають зберегти стабільну потужність, керувати енергією та переконатися, що сигнали на пристроях є чіткими та правильними.Ця стаття пояснила, як змінити між цими підрозділами і навіщо це робити точно.Він також висвітлював стандартні значення для конденсаторів та як визначити їх вплив у ланцюгах змінного струму.Розуміння цих основ допомагає будувати та виправити електронні системи, гарантуючи, що пристрої, на які ми покладаються щодня, працюють добре і без проблем.Цей простий посібник - це корисний інструмент, відкриваючи двері для більшого навчання та кращих інновацій у технології.
