Неполяризовані конденсатори: типи, функції, програми та посібник з вибору

Неполяризовані конденсатори є ключовими частинами в електронних схемах, оскільки вони можуть обробляти електроенергію, що надходить у будь-якому напрямку, на відміну від поляризованих конденсаторів, які потребують конкретної установки.Вони дуже корисні в різних видах ланцюгів, як, наприклад, в аудіо -пристроях, системах живлення та машинах, які обробляють сигнали.Цей посібник глибоко занурюється в те, як виготовляються ці конденсатори, що вони роблять, наявні різні типи та як вони використовуються в багатьох видах електронного обладнання.

Каталог

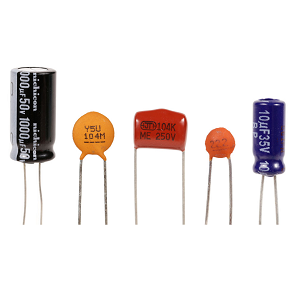

Що таке неполяризований конденсатор?

Неполяризовані конденсатори є важливими частинами електронних ланцюгів, оскільки вони можуть працювати незалежно від того, яким чином застосовується напруга.Це робить їх відмінними від поляризованих конденсаторів, таких як електролітичні конденсатори, які потрібно з'єднати в певному напрямку, щоб уникнути пошкодження.Оскільки неполяризовані конденсатори не мають цього обмеження, вони дуже корисні в схемах, які використовують змінний струм (змінного струму), де напруга постійно змінює напрямок.Вони також можуть бути використані в ланцюгах постійного струму (постійного струму) для таких завдань, як фільтрація, блокування небажаних сигналів або стабілізуюча напруга.Через свою гнучкість ці конденсатори зазвичай зустрічаються в аудіоприводах, джерелах живлення та обладнання для обробки сигналів.Вони виготовлені з таких матеріалів, як кераміка, пластикова плівка або слюда, кожна з яких пропонує різні переваги залежно від застосування.Багато хто обирає неполяризовані конденсатори, коли їм потрібен надійний компонент, який може працювати в різних умовах, не турбуючись про напрямок з'єднання.

Однією з найбільших переваг неполяризованих конденсаторів є їх здатність обробляти сигнали змінного струму, що робить їх чудовими в аудіосистемах, таких як кросовери динаміків, де вони допомагають розділити різні звукові частоти.Вони також використовуються в електродвигунах, щоб допомогти їм почати та працювати безперебійно.Вибираючи неполяризований конденсатор, такі фактори, як ємність (скільки заряду він може зберігати), рейтинг напруги (скільки напруги вона може обробляти), і тип матеріалу, що використовується, важливо враховувати.Наприклад, керамічні конденсатори чудово підходять для високочастотних схем, тоді як плівкові конденсатори віддають перевагу в додатках, пов'язаних з аудіо та електроенергією, оскільки вони виробляють менше електричних втрат.Порівняно з поляризованими конденсаторами, неполяризовані зазвичай мають нижчу ємність, але вони тривають довше і є більш надійними в схемах, де напрямок напруги може змінюватися.Розуміння того, як працюють ці конденсатори та де їх найкраще використовувати, допомагає розробити кращі та ефективніші електронні пристрої.

Особливості неполяризованих конденсаторів

Малюнок 2. Несполяризований символ конденсатора

Неполяризовані конденсатори-це спеціальні електронні частини, які можна з'єднати в будь-якому напрямку, не турбуючись про позитивні чи негативні сторони.Це робить їх простими у використанні та зменшує помилки під час встановлення.Вони зазвичай використовуються в ланцюгах, які обробляють сигнали змін (AC) або коли електроенергія повинна протікати обома способами.Ці конденсатори виготовлені з таких матеріалів, як керамічні та пластикові плівки, які допомагають їм надійно працювати з часом.Вони бувають різного розміру та значення ємності, що робить їх корисними для багатьох електронних пристроїв та систем.Розуміння їх функцій може допомогти у виборі правильного для ланцюга.

Відсутність полярності

Неполяризовані конденсатори розроблені для ефективного функціонування незалежно від напрямку, в якому вони з'єднані в електричному ланцюзі.На відміну від поляризованих конденсаторів, які потребують ретельної уваги до правильних позитивних та негативних потенційних клієнтів, неполяризовані типи усувають це обмеження, спрощуючи як конструкцію та збірку ланцюга.Ця відсутність полярності не тільки знижує ризик неправильної установки, але й підвищує надійність, оскільки немає потенціалу для пошкодження через зворотні з'єднання.Через цю характеристику ці конденсатори зазвичай використовуються в додатках, де необхідні сигнали змінного струму або двонаправлену напругу, забезпечуючи стабільні показники без занепокоєння щодо орієнтації.Їх універсальність робить їх ідеальним вибором для тих, хто шукає компонентів, які сприяють простоту використання та довгострокової надійності.

Крім того, відсутність полярності в цих конденсаторах підвищує їх придатність для різних електронних конфігурацій, починаючи від основних схем фільтрації до складних мереж обробки сигналів.Оскільки вони не накладають на спрямовані обмеження, вони можуть бути безперешкодно інтегровані в схеми, які потребують конденсаторів для обробки як позитивних, так і негативних переплуток напруги.Це вигідно в з’єднанні змінного струму, кросовер -мережах в аудіосистемах та схемах часу для двонаправленого потоку струму.Їх пряма реалізація знижує складність схем планів та мінімізує зусилля у вирішенні несправностей, що робить їх високо цінуваними як в електроніці, так і в промислових програмах.Як результат, неполяризовані конденсатори продовжуються в незліченних електричних та електронних системах, пропонуючи гнучкість, надійність та легкість інтеграції.

Склад та матеріали

Структурний склад неполяризованих конденсаторів відіграє роль у їхньому виконанні, довговічності та стабільності.Ці конденсатори в першу чергу побудовані за допомогою діелектричних матеріалів, таких як кераміка, поліестер, поліпропілен та інші пластикові плівки, які за своєю суттю не виявляють полярності.Наприклад, керамічні конденсатори відомі своїм компактним розміром, високою надійністю та відмінною термічною стійкістю, що робить їх добре підходить для додатків, що включають високочастотні сигнали та точні завдання фільтрації.З іншого боку, плівкові конденсатори сприяють їх довговічності, низькій діелектричній втрату та здатності обробляти більш високі рейтинги напруги, що робить їх корисними для електроніки та аудіо -схем.Вибір діелектричного матеріалу безпосередньо впливає на електричні характеристики конденсатора, включаючи його стабільність ємності, стійкість до навколишнього середовища та здатність ефективно працювати в різних температурах та частотах.

Крім лише діелектрики, методи електродів та інкапсуляційні методи, що використовуються в неполяризованих конденсаторах, додатково сприяють їх продуктивності та стійкості.Багато плівкових конденсаторів використовують металеві пластикові плівки, де на діелектрику наносяться тонкий шар металу, щоб утворити провідні пластини.Ця конструкція посилює їх властивості самолікування, що дозволяє виправити незначні діелектричні зриви без деградації в продуктивності.У керамічних конденсаторах багатошарові структури часто використовуються для підвищення ємності, зберігаючи компактний форм -фактор.Ці методи будівництва гарантують, що неполяризовані конденсатори можуть протистояти механічним коливанням, коливам температури та електричним напруженням, що робить їх надійними компонентами в широкому спектрі електронних застосувань.Їх надійна конструкція забезпечує постійну функціональність протягом тривалих періодів, посилюючи їх репутацію елементів у сучасній конструкції ланцюга.

Спектр значення ємності

Неполяризовані конденсатори доступні в широкому діапазоні значень ємності, що дозволяє їм виконувати різні функції в електронних схемах.Хоча вони, як правило, не досягають надзвичайно високих рівнів ємності, досягнутих електролітичними конденсаторами, вони компенсують це обмеження за рахунок підвищеної стабільності, довговічності та гнучкості.Їх значення ємності варіюються від кількох пікофарадів (PF) до декількох мікрофарадів (мкФ), що робить їх придатними для різноманітних застосувань, таких як з'єднання, роз'єднання, фільтрація шуму та обробка сигналів.Одним із ключових міркувань при виборі неполяризованого конденсатора є компроміс між ємністю та фізичним розміром.Зі збільшенням значення ємності зростає, так і загальний розмір компонента, що може вплинути на доцільність використання цих конденсаторів у компактних конструкціях ланцюгів.Незважаючи на це, їх здатність забезпечувати стабільну ємність без побоювань полярності робить їх неоціненними у різних додатках змінного та змішаного сигналу.

Більше того, широкий спектр ємності неполяризованих конденсаторів забезпечує їх адаптованість у різних галузях та технологічних галузях.У діапазонах низької кондиціонування керамічні конденсатори часто використовуються для високочастотних застосувань, таких як радіочастотні (РФ) ланцюги та елементи точного часу.У діапазонах середньої та більш високої ємності плівкові конденсатори широко використовуються при кондиціонуванні живлення, ланцюгах запуску двигуна та фільтрації сигналу.Передбачувана та стабільна ефективність цих конденсаторів з часом навіть у складних умовах навколишнього середовища робить їх важливим вибором для розробки надійних та ефективних електронних систем.Ретельно вибираючи відповідне значення ємності, ви можете оптимізувати продуктивність схеми, забезпечуючи довгострокову функціональність, посилюючи важливість неполяризованих конденсаторів у сучасній електроніці.

Функції неполяризованих конденсаторів

Неполяризовані конденсатори допомагають згладити сигнали, зменшити небажаний шум і підтримувати рівень напруги стабільним.Оскільки вони можуть бути підключені в будь -якому напрямку, вони добре працюють як в схемах змінного струму, так і в постійних ситуаціях.Ці конденсатори використовуються для фільтрації перешкод, проходження сигналів між різними частинами ланцюга та захисту електронних деталей від раптових змін напруги.Вони допомагають зробити електронні пристрої більш надійними та ефективними.Розуміння їх функцій полегшує вибір правильного конденсатора для будь -якого проекту.

Фільтрування та придушення шуму

Одне з найпоширеніших застосувань неполяризованих конденсаторів-видалити небажаний електричний шум із ланцюгів.Електричний шум може надходити з багатьох джерел, таких як лінії електропередач, поблизу електронних пристроїв або сама схема.Якщо цей шум не контролюється, це може спричинити такі проблеми, як погана якість звуку в аудіоприводах, слабкі сигнали в системах зв'язку або нестабільна продуктивність у чутливій електроніці.Неполяризовані конденсатори допомагають, фільтруючи ці небажані сигнали, дозволяючи схемі плавно працювати.Наприклад, в аудіосистемі вони зменшують гудіння або гудіння звуків, що робить звук чіткішим.У радіо та системах зв'язку вони допомагають забезпечити сильні та точні сигнали, блокуючи перешкоди з інших електронних пристроїв.Ці конденсатори також використовуються в ланцюгах живлення, щоб переконатися, що електронні пристрої отримують стійку потужність без раптових коливань.Це важливо для таких пристроїв, як комп’ютери, медичне обладнання та промислові машини, де навіть невеликі перебої електроенергії можуть спричинити проблеми.Виконуючи як шумові фільтри, неполяризовані конденсатори допомагають підтримувати схеми чистими та стабільними, запобігаючи такими проблемами, як втрата даних, мерехтливі вогні або несподівані відключення.

З’єднання та роз'єднання

Неполяризовані конденсатори також використовуються для передачі сигналів змінного струму з однієї частини ланцюга в іншу, блокуючи небажані сигнали постійного струму.Ця функція, що називається з’єднанням, важлива в аудіо та комунікаційних системах, де потрібна чітка передача сигналу.Наприклад, в аудіосиліфікаторі конденсатори зчеплення дозволяють звуковими сигналами рухатися між різними етапами, не дозволяючи небажаним напругам постійного струму втручатися.Це допомагає підтримувати якість звуку та запобігає спотворенню.Забезпечуючи, що лише необхідні сигнали проходять, неполяризовані конденсатори допомагають тримати ланцюги, які працюють за призначенням.Ще одна важлива функція - роз'єднання, що допомагає стабілізувати рівні напруги в ланцюзі.Багато електронних пристроїв, таких як комп’ютери та мобільні телефони, містять деталі, які вмикаються та вимикаються дуже швидко.Ці швидкі зміни можуть створити шипи напруги, що може призвести до несправності пристрою.Роз'єднання конденсаторів діють як невеликі резерви енергії, забезпечуючи додаткову потужність при необхідності та поглинаючи зайву напругу, щоб зберегти все стабільно.Це запобігає раптовим змінам напруги від впливу на продуктивність чутливих компонентів, допомагаючи електронним пристроям працювати плавно та надійно.

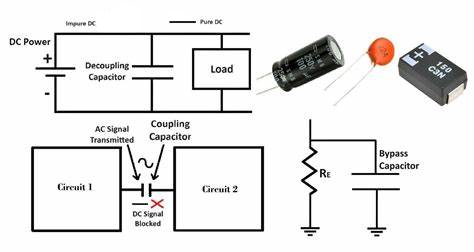

Малюнок 3. З'єднання та роз'єднання конденсатора

Застосування змінного струму та двигуни

Неполяризовані конденсатори широко використовуються в схемах змінного струму (змінного струму), де вони допомагають регулювати електричний потік та підвищити ефективність.Одне з найважливіших їх використання-у моторних стартерах, де вони допомагають однофазним двигунам почати працювати.Ці двигуни знаходяться в багатьох побутових приладах, таких як вентилятори, холодильники та пральні машини.Оскільки однофазний джерело живлення не може самостійно створити необхідне обертове магнітне поле, конденсатор використовується для зсуву фази струму, що дозволяє двигуна починати та працювати ефективно.Без цих конденсаторів багато електричних двигунів намагатимуться почати або взагалі не бігати.Крім двигунів, неполяризовані конденсатори також використовуються в регулюванні потужності змінного струму та накопиченні енергії.Вони допомагають зменшити мерехтіння флуоресцентних вогнів, стабілізують потік живлення в електричних схемах та підвищують ефективність пристроїв, які використовують потужність змінного струму.У системах відновлюваної енергетики, таких як сонячні батареї та вітрогенератори, вони допомагають згладити коливання потужності, забезпечуючи постійний потік електроенергії.Їх здатність обробляти зміну електричних течій робить їх цінними у багатьох різних додатках, як у повсякденній електроніці, так і в промислових системах.

Снуберські схеми та тимчасове придушення

Неполяризовані конденсатори також використовуються для захисту ланцюгів від раптових спайок напруги, які можуть виникати, коли ланцюг увімкнено або вимкнено.Ці шипи можуть пошкодити чутливі електронні компоненти, такі як транзистори, реле та вимикачі.Щоб запобігти цьому, ланцюги Snubber використовують конденсатори для поглинання та контролю надмірної напруги, гарантуючи, що електричні пристрої не пошкоджені раптовими змінами.Це важливо в системах високої потужності, таких як промислові машини, перетворювачі потужності та електродвигуни, де шипи напруги можуть бути дуже сильними.Допомагаючи згладити ці раптові зміни, конденсатори покращують тривалість життя та надійність електронних пристроїв.Інша пов'язана з ними функція - тимчасове придушення, яке захищає електронні компоненти від несподіваних сплесків напруги, спричинених порушеннями лінії електропередач, ударами блискавки або операціями комутації.Перехідна напруга може бути шкідливою для делікатних електронних деталей, що призводить до збоїв або зниження продуктивності.Неполяризовані конденсатори допомагають поглинати ці сплески та безпечно перенаправляти додаткову енергію всередині ланцюга, запобігаючи пошкодженням.У промислових умовах, де великі машини часто вмикаються та вимикаються, ці конденсатори забезпечують постійну роботу, запобігаючи несподівані зміни напруги від впливу інших підключених пристроїв.Їх здатність захищати чутливу електроніку робить їх важливим компонентом як у малих, так і масштабних електричних системах.

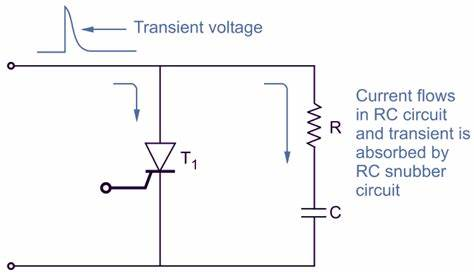

Малюнок 4. РК -ланцюг Snubber для перехідного придушення напруги

Критерії відбору для неполяризованих конденсаторів

Вибір правого неполяризованого конденсатора є важливим кроком у створенні надійного електронного ланцюга.Вам потрібно врахувати кілька факторів, щоб переконатися, що конденсатор працює добре і триває довго.Перший крок - це Визначте правильне значення ємності.Це означає з'ясувати, скільки електричного заряду потрібно конденсатор для зберігання ланцюга для належного функціонування.Якщо значення ємності занадто високе або занадто низьке, ланцюг може не працювати, як очікувалося.Вибір правильного значення забезпечує плавну роботу та запобігає небажаним змінам електричних сигналів.Вирішивши про ємність, наступним кроком є Перевірте рейтинг напруги конденсатора.Цей рейтинг повідомляє, скільки напруги конденсатор може безпечно обробляти.Завжди найкраще вибрати конденсатор з рейтингом напруги, що перевищує найвищу напругу в ланцюзі.Якщо рейтинг напруги занадто низький, конденсатор може вийти з ладу, що може пошкодити ланцюг.

Використання конденсатора з безпечним запасом напруги допомагає захистити ланцюг від раптових спайків напруги та продовжує термін експлуатації компонента.Ще одним важливим фактором, який слід врахувати Як конденсатор реагує на різні частоти.Різні конденсатори працюють краще на певних частотах, залежно від матеріалу, з якого вони виготовлені.Для ланцюгів, які працюють на високих частотах, найкраще використовувати конденсатори з низькою стійкістю для запобігання втрат енергії.Вибір правильного типу конденсатора для частоти ланцюга допомагає підтримувати стабільні сигнали та підвищує ефективність.Умови навколишнього середовища також відіграють велику роль у виборі конденсаторів.Якщо схема буде використовуватися в екстремальних температурах, вологому середовищі або місцях, де він може відчувати вібрації, конденсатор повинен мати можливість протистояти цим умовам.Деякі конденсатори спеціально розроблені для обробки тепла, вологи або фізичного стресу, не руйнуючись з часом.Вибір правого конденсатора для навколишнього середовища забезпечує довгострокову надійність та запобігає збоям, спричиненим суворими умовами.

Нарешті, ви повинні вирішити, як підключити конденсатори всередині ланцюга.Конденсатори можуть бути підключені послідовно або паралельно, залежно від потреб ланцюга.З'єднання серії збільшує потужність напруги, але зменшує загальну ємність, тоді як паралельне з'єднання збільшує ємність, зберігаючи той самий рейтинг напруги.Розуміння цих конфігурацій допомагає регулювати схему для задоволення конкретних вимог до продуктивності.Ретельно розглянувши ці фактори ємності, Рейтинг напруги, частотна реакція, Умови навколишнього середовищаі Тип з'єднання, ви можете вибрати найкращий неполяризований конденсатор для їх дизайну.Правильний вибір гарантує, що конденсатор працює добре, триває довше і допомагає зберігати схему плавно.

Відмінності між поляризованими та неполяризованими конденсаторами

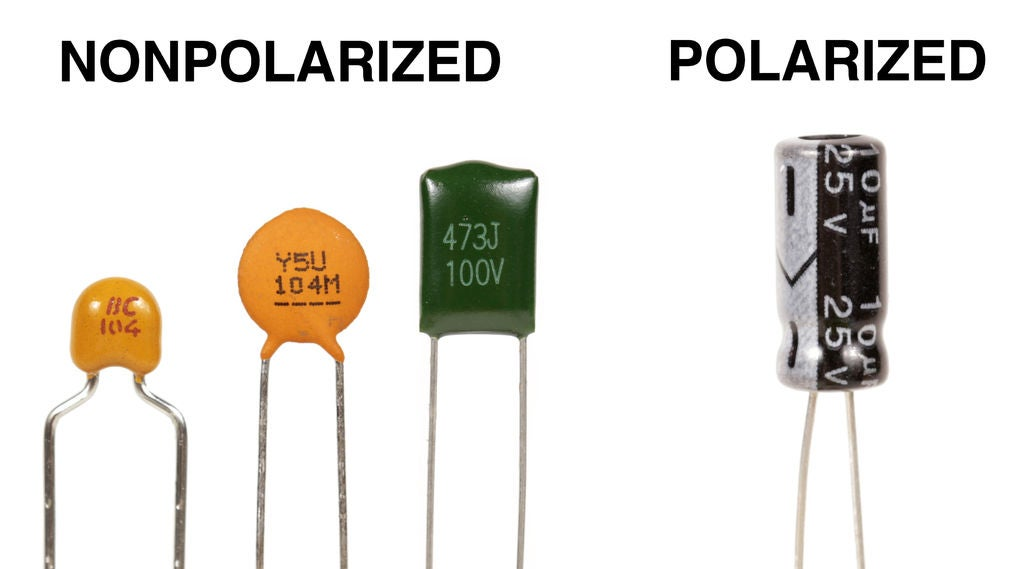

Малюнок 5. Неполяризовані конденсатори проти поляризованих

Конденсатори, будь то поляризовані чи неполяризовані, виконують велику роль в електронних схемах, зберігаючи та викидаючи електричну енергію за потребою.Хоча обидва типи поділяють цю функцію, вони відрізняються різними характеристиками, включаючи відмінності діелектричних матеріалів, електричних властивостей, значення ємності, структурних конструкцій, умов експлуатації та придатності для конкретних застосувань.Ці відмінності впливають на їх ефективність у різних конструкціях ланцюгів та визначають оптимальний вибір на основі вимог щодо продуктивності.

Діелектричні варіації

Діелектричний матеріал всередині конденсатора служить ізоляційним бар'єром між провідними плитами, що запобігає проходженню прямого струму, дозволяючи конденсатору зберігати енергію в електричному полі.Тип діелектрика, що використовується, суттєво впливає на загальну продуктивність конденсатора, включаючи його ємність, рейтинг напруги та частотну відповідь.Поляризовані конденсатори, такі як електролітичні конденсатори, часто використовують електроліти як їх діелектричне середовище.Цей унікальний діелектричний вибір дозволяє їм досягти більш високих значення ємності порівняно з багатьма неполяризованими альтернативами.Конкретний склад електроліту, поряд із виробничим процесом, диктує кінцеві електричні характеристики конденсатора, включаючи його ефективність, стабільність та толерантність напруги.З іншого боку, неполяризовані конденсатори використовують більш широкий діапазон діелектричних матеріалів, включаючи керамічні, поліестерні та оксидні плівки.Кожен з цих матеріалів надає різні електричні властивості, роблячи неполяризовані конденсатори універсальними для різних застосувань.Одним із визначальних факторів, що визначають, чи конденсатор поляризований чи неполяризований,-це оборотність діелектричної поляризації.Якщо діелектрик дозволяє дозволити двонаправлений рух заряду без деградації, конденсатор залишається неполяризованим, що робить його придатним для ланцюгів змінного струму.

Відмінності в ефективності

Характеристики продуктивності конденсаторів змінюються залежно від їх проектування, призначеної функції та електричних специфікацій.Їх ефективність у програмах схеми залежить від таких факторів, як значення ємності, еквівалентний опір серії (ШОЕ), струм витоку та частотна відповідь.Наприклад, у телевізійних джерелах живлення конденсатори з оксидною плівкою металу відомі своїми чудовими показниками фільтрації.Однак для досягнення необхідної ємності та витривалості напруги вони часто повинні бути відносно великими за фізичними розмірами, що може обмежити їх практичність у космічних додатках.На відміну від цього, електролітичні конденсатори, які за своєю суттю є поляризованими, пропонують більш компактне рішення для додатків для фільтрації високої капіталу, що робить їх кращим вибором для електроживлення.Як правило, електролітичні конденсатори зі значеннями ємності, що перевищують 1 мкФ, використовуються для таких застосувань, як з'єднання, роз'єднання та фільтрація в межах живлення.Їх висока ємність дозволяє їм ефективно згладити коливання напруги, забезпечуючи стабільну роботу ланцюга.Неполяризовані конденсатори, які, як правило, мають значення ємності нижче 1 мкФ, частіше використовуються в ланцюгах, які потребують точного вибору частоти, функціонування, що обмежує струм, або налаштування резонансу.Однак також доступні більші неполяризовані конденсатори, здатні обробляти високі напруги.Вони часто використовуються в спеціалізованих додатках, таких як компенсація реактивної потужності, зміщення фази двигуна та трансформація частоти в електричних сітках.

Малюнок 6. Відмінності в продуктивності

Дисперсія в ємності

На значення ємності конденсатора безпосередньо впливає тип діелектричного матеріалу, що використовується для його побудови.Поляризовані конденсатори розроблені для забезпечення високої ємності у компактному формуваному факторі.Їх здатність зберігати та випускати кількість електричної енергії робить їх цінними у програмах, які вимагають постійного регулювання напруги, таких як джерела живлення постійного струму та схеми звукових сигналів.Їх функція у фільтрації та стабілізації напруги забезпечує послідовно електронні схеми, зменшуючи коливання та перешкоди шуму.Хоча вони, як правило, виявляють нижчу ємність порівняно з їх поляризованими аналогами, неполяризовані конденсатори пропонують чіткі переваги в конкретних конструкціях схеми.Їх двонаправлена ​​природа робить їх дуже універсальними, особливо в ланцюгах змінного струму, де полярність не викликає занепокоєння.Ця гнучкість дозволяє використовувати їх у обробці сигналів, настройці частоти та додатках для відповідності імпедансу, забезпечуючи стабільну роботу схеми на різних частотах.

Структурні розбіжності

Фізична структура конденсаторів змінюється залежно від їх типу, призначеного використання та дизайну виготовлення.Конденсатори доступні в декількох формах та розмірах, кожна з них підібрана до конкретних вимог до застосування.Електролітичні конденсатори, які переважно поляризовані, зазвичай виробляються в циліндричних формах завдяки їх внутрішній конструкції.Однак для спеціалізованих електронних функцій існують альтернативні структурні конструкції, включаючи прямокутні, лижні, трубчасті та розподілені формати конденсаторів.Наприклад, розподілена ємність є притаманною характеристикою у багатьох схемах, особливо у високочастотних та проміжних частотах.Цей ефект може бути вигідним, або вимагати компенсації, залежно від вимог до проектування ланцюга.

Міркування щодо використання та навколишнього середовища

Поляризовані конденсатори: алюмінієві електролітичні конденсатори, які зазвичай використовуються для додатків з великою конструкцією, забезпечують ефективну фільтрацію потужності, але виявляють обмеження продуктивності на високих частотах.Електролітичні конденсатори Tantalum, хоча і дорожчі, пропонують чудову стабільність та ефективність у високочастотних додатках, що робить їх ідеальними для використання в розширених електронних схемах, що потребують точного регулювання напруги.

Неполяризовані конденсатори: керамічні, монолітні та поліетиленові плівкові конденсатори широко використовуються завдяки їх компактному розміру, доступності та придатності для високочастотних застосувань.Хоча вони, як правило, пропонують нижчі значення ємності порівняно з електролітичними конденсаторами, їх надійність та стабільність у схемах змінного струму роблять їх чудовими в обробці сигналів, схемах часу та мережах, що відповідають імпедансу.Магнетично діелектричні конденсатори, які використовують керамічні матеріали та срібні електроди, виявляють низьку витоку енергії та високочастотну стабільність, що робить їх добре підходить для високостільних та РЧ-застосувань.

На продуктивність конденсатора також впливає діелектрична константа ізоляційного матеріалу.Матеріали з високою безперервністю, такі як сегнетоелектрична кераміка та електроліти, дозволяють конденсаторам досягти високих значень ємності в межах невеликого обсягу.Однак вони також можуть ввести більш високі втрати енергії, що може бути обмежуючим фактором у певних додатках.На відміну від цього, матеріали з меншою проникністю, такими як конкретні керамічні композиції, виявляють зменшені втрати енергії, що робить їх ідеальними для високочастотних застосувань, де цілісність сигналу є основною проблемою.

Розрізнення застосування

Поляризовані конденсатори: Ці конденсатори хороші в додатках постійного струму, де для стабілізації, фільтрації та зберігання енергії необхідна значна ємність.Вони широко використовуються в ланцюгах живлення, системах посилення аудіо та електронних схемах регулювання напруги.Через свою поляризовану природу вони повинні бути встановлені правильно, щоб запобігти пошкодженню або несправності.

Неполяризовані конденсатори: Ці конденсатори зазвичай використовуються в ланцюгах змінного струму для таких функцій, як сполучення сигналу, роз'єднання та настройка частоти.Їх здатність обробляти двонаправлений потік струму робить їх ідеальними для застосувань в обробці аудіосигналу, розподілу потужності змінного струму та системах освітлення, де полярність не викликає занепокоєння.

Порівняльні переваги

Поляризовані конденсатори: Основна перевага поляризованих конденсаторів полягає в їх здатності зберігати велику кількість електричної енергії в компактній конструкції.Ця функція робить їх важливими в схемах, які потребують стабільної, регульованої напруги постійного струму, забезпечення постійної подачі електроенергії в електронних пристроях.

Неполяризовані конденсатори: Ці конденсатори забезпечують більшу гнучкість проектування, дозволяючи струму протікати в обох напрямках.Їх пристосованість робить їх кращим вибором для обробки сигналів змінного струму, відповідності опору та додатків, де міркування полярності є непотрібними.Їх надійність та стабільність у широкому діапазоні частот ще більше підвищують їх придатність для різних електронних та енергетичних програм.

Типи неполяризованих конденсаторів

Ми досліджуємо різні типи неполяризованих конденсаторів, підкреслюючи їх конструкцію, переваги та типові випадки використання.

Керамічні конденсатори

Керамічні конденсатори є одними з найбільш широко використовуваних конденсаторів сучасної електроніки, в першу чергу завдяки їх компактному розміру, доступності та універсальності в широкому діапазоні застосувань.Ці конденсатори використовують керамічні матеріали як діелектрик, що забезпечує чудову електричну ізоляцію та забезпечує ефективне зберігання заряду.Однією з їх переваг є їх здатність ефективно функціонувати у високочастотних схемах, що робить їх кращим вибором для придушення шуму, зв'язку та роз'єднання додатків як у схемах змінного струму, так і в постійних ділянках.Керамічні конденсатори доступні в декількох варіантах, включаючи типи класу 1 та класу 2, які відрізняються за стабільністю, коефіцієнтом температури та надійністю продуктивності.Керамічні конденсатори класу 1 пропонують високу точність та мінімальну зміну ємності через зміни температури, тоді як варіанти класу 2 забезпечують більш високі значення ємності за меншими витратами, але з дещо зниженою стабільністю.

Малюнок 7. Керамічні конденсатори

Ці конденсатори зазвичай зустрічаються в таких додатках, як фільтрація живлення, електромагнітні інтерференції (EMI) та обробка сигналів у радіочастотних (РФ).Завдяки їх неполяризованій природі керамічні конденсатори можуть використовуватися в схемах, де полярність не викликає занепокоєння, що ще більше посилює їх зручність.Більше того, просування в технології керамічних конденсаторів, таких як багатошарові керамічні конденсатори (MLCC), дозволили їх інтегрувати в сучасні дошки з високою щільністю, особливо в телекомунікаціях, автомобільній електроніці та пристроях, таких як смартфони та ноутбуки.Незважаючи на багато переваг, керамічні конденсатори можуть виявляти явище, відоме як мікрофонічний ефект, де механічні коливання індукують електричний шум.Тим не менш, їх надійність, доступність та пристосованість роблять їх основою сучасного електронного дизайну.

Фільми конденсатори

Плівкові конденсатори, також відомі як пластикові плівкові конденсатори,-це клас неполяризованих конденсаторів, які використовують тонку пластикову плівку як діелектричний матеріал.Ці конденсатори високо оцінюються своєю стабільністю, низькою еквівалентною стійкістю серії (ШОЕ) та відмінними властивостями самолікування, які підвищують їх довговічність та надійність у різних електронних схемах.Діелектричний матеріал у плівкових конденсаторах може бути виготовлений з декількох типів пластмас, включаючи поліетилентерефталат (ПЕТ), поліпропілен (ПП), полістирол (PS) та полікарбонат (ПК).Кожен матеріал пропонує чіткі переваги: ​​наприклад, поліпропіленові конденсатори забезпечують відмінні високочастотні показники та низькі коефіцієнти розсіювання, що робить їх ідеальними для застосувань, що потребують мінімальних втрат енергії, таких як імпульсні ланцюги та аудіосистеми.

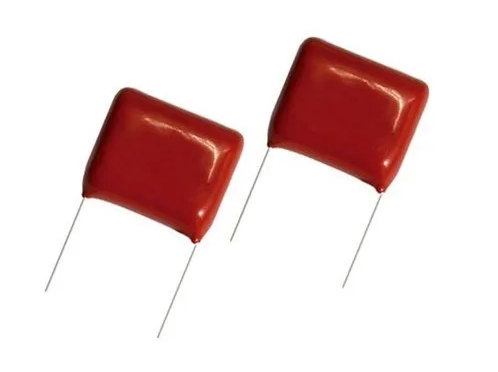

Малюнок 8. Заплівкові конденсатори

Завдяки їх надійній дизайні та надійній продуктивності, плівкові конденсатори широко використовуються в додатках, де довгострокова стабільність та низька індуктивність.Вони знаходяться в електроніці, ланцюгах двигуна, ланцюгах та радіочастотних (РФ) фільтрів.На відміну від електролітичних конденсаторів, плівкові конденсатори не страждають від висушування або витоку електроліту, що продовжує їх експлуатаційний термін експлуатації.Вони виявляють відмінну стійкість до ізоляції, що дозволяє їм ефективно функціонувати в додатках високої напруги.Однак одним із помітних недоліків є їх порівняно більший розмір порівняно з керамічними конденсаторами подібних значень ємності.Незважаючи на це, їх чудові електричні характеристики та довговічність роблять їх відмінним вибором для додатків, що вимагають точності та високої надійності.

Конденсатори слюди

Конденсатори MICA-це спеціалізовані неполяризовані конденсатори, які використовують слюду як свій діелектричний матеріал, цінуються за його виняткові електричні властивості, включаючи високу точність, непогашену стабільність та мінімальні втрати енергії.MICA-це природний мінерал, відомий своєю ізоляцією та стійкістю до вологи, що сприяє довгостроковій надійності цих конденсаторів.Ці конденсатори демонструють дуже низьке діелектричне поглинання та майже нульовий коефіцієнт температури, що робить їх дуже придатними для ланцюгів, які потребують точних значень ємності з мінімальними коливаннями з часом або зі змінами температури.

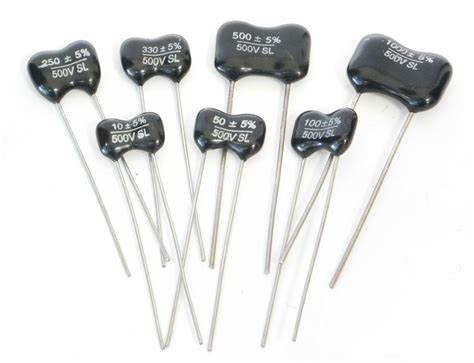

Малюнок 9. Конденсатори MICA

Основні застосування конденсаторів MICA знаходяться у високочастотних схемах, таких як РФ-передавачі та приймачі, осцилятори та підсилювачі, де послідовність продуктивності чудова.Завдяки своїй чудовій стабільності вони також використовуються в вимірювальних інструментах лабораторних класів та високих напругах, включаючи радіолокаційні системи та пристрої зв'язку військових класів.Однією з ключових причин їх високої надійності є те, що конденсатори MICA не погіршуються з часом так швидко, як інші типи, що робить їх ідеальним вибором для електронних компонентів.Однак ці конденсатори, як правило, дорожчі, ніж керамічні або плівкові конденсатори через ретельний виробничий процес, необхідний для забезпечення точності та довговічності.Незважаючи на їх більшу вартість, їх безпрецедентні електричні показники роблять їх кращим вибором для додатків, де точність та стабільність не підлягають переговорам.

Скляні конденсатори

Скляні конденсатори представляють нішу категорію неполяризованих конденсаторів, які використовують скло як діелектричний матеріал, пропонуючи чудові показники в екстремальних умовах навколишнього середовища.Ці конденсатори розроблені для застосувань з високою надійністю, де стабільність у широкому температурному діапазоні та стійкість до факторів навколишнього середовища, таких як вологість та випромінювання.Скляний діелектрик забезпечує надзвичайно високу стійкість до ізоляції, що мінімізує струм витоку та забезпечує послідовну продуктивність навіть у суворих умовах експлуатації.

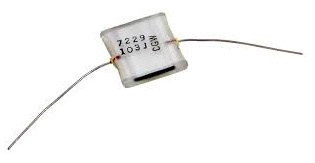

Малюнок 10. Скляний конденсатор

Завдяки їх надійності скляні конденсатори широко використовуються в аерокосмічних, військових та промислових програмах.Їх часто розгортають у супутникових системах, обладнаннях для розвідки космосу та експериментах з високою енергією, де компоненти повинні витримувати сильні коливання температури та тривале опромінення випромінювання.Скляні конденсатори демонструють низькі втрати на високих частотах, що робить їх придатними для RF та мікрохвильових застосувань.Незважаючи на їх чудові характеристики продуктивності, вони відносно дорогі та об'ємніші порівняно з іншими типами конденсаторів, обмежуючи їх використання для спеціалізованих додатків, де їх унікальні переваги переважають міркування щодо витрат та розмірів.Тим не менш, їх надійність та довговічність роблять їх найважливішим компонентом у важливих місіях електронних систем.

Тефлонові (PTFE) конденсатори

Тефлонові конденсатори, також відомі як конденсатори PTFE (політетрафторетилен), є спеціалізованим типом неполяризованого конденсатора, відомого своєю видатною термічною стійкістю, низькими діелектричними втратами та високою стійкістю до ізоляції.PTFE, високо міцний та хімічно інертний полімер, служить діелектричним матеріалом, надаючи цим конденсаторам надзвичайну стійкість до високих температур, вологи та хімічної деградації.Завдяки їх здатності надійно працювати в екстремальних умовах, конденсатори ПТФЕ часто використовуються в аерокосмічних, медичних та промислових програмах.Вони можуть ефективно функціонувати в широкому температурному діапазоні, часто перевищуючи 200 ° C, без змін ємності або електричних характеристик.Ще однією перевагою тефлонових конденсаторів є їх надзвичайно низький коефіцієнт розсіювання, що робить їх дуже придатними для високочастотних застосувань, таких як RF-ланцюги, мікрохвильові системи та імпульсні ланцюги, що потребують мінімальних втрат енергії.На відміну від деяких інших типів конденсаторів, конденсатори PTFE з часом не погіршуються через ефекти старіння, забезпечуючи довгострокову стабільність.Однак ці конденсатори, як правило, дорожчі через складність виробництва та високу вартість матеріалу PTFE.Вони, як правило, більші порівняно з керамічними або плановими конденсаторами з подібними значеннями ємності.Незважаючи на ці обмеження, тефлонові конденсатори залишаються кращим вибором для додатків, що вимагають високої точності, надійності та стійкості до суворих екологічних умов.

Малюнок 11. Тефлоновий конденсатор

Срібні конденсатори слюди

Срібні конденсатори слюди - це рафінована версія традиційних конденсаторів слюди, що включає тонкі аркуші натуральної слюди, покриті шаром срібла для підвищення провідності та точності.Ці конденсатори добре відомі своєю високою точністю, відмінною стабільністю частоти та мінімальними втратами енергії, що робить їх цінними у програмах, що потребують точних значень ємності протягом тривалого періоду.Завдяки їх побудові конденсатори срібла срібла виявляють низькі діелектричні поглинання та незначні коефіцієнти температури, забезпечуючи, що їх ємність залишається стабільною навіть у коливанні теплових середовищ.Найпоширеніші програми для конденсаторів срібла срібла включають схеми радіочастотних (RF), осцилятори та точні фільтрувальні мережі, де навіть незначні відхилення в ємності можуть вплинути на продуктивність схеми.Вони також часто використовуються у старовинному та високому класі аудіо обладнання, де їх чудові електричні властивості допомагають підтримувати вірність звуку.Порівняно з керамічними та плівковими конденсаторами, конденсатори срібла срібла пропонують значно менші втрати на високих частотах, що робить їх чудовими у програмах РФ та мікрохвильовки.Однак ці переваги припадають на ціну, конденсатори срібла слюда відносно дорогі через використання срібла у їх виробничому процесі та необхідного ретельного контролю якості.Вони доступні у менших значеннях ємності, обмежуючи їх використання в додатках, які потребують більших діапазонів ємності.Незважаючи на ці фактори, їх неперевершена точність та надійність роблять їх цінним компонентом у спеціалізованих електронних схемах.

Малюнок 12. Конденсатор срібла срібла

Паперові конденсатори

Паперові конденсатори, колись штапель в електронних схемах, використовують папір, просочений маслом або воскоком як їх діелектричний матеріал.Історично ці конденсатори широко використовувались завдяки їх відносно простому виробничому процесу та здатності обробляти помірні рівні напруги.Однак, з появою більш вдосконалених діелектричних матеріалів, таких як пластикові плівки, паперові конденсатори значною мірою замінені в сучасну електроніку.Незважаючи на це, вони все ще знаходять нішеві програми у старовинному електронному обладнанні, фільтрах електропередач та реставраційних проектах.Одним із основних недоліків паперових конденсаторів є їх сприйнятливість до поглинання вологи, що може призвести до деградації продуктивності з часом.Для протидії цьому ранні конструкції включали герметичну герметизацію для захисту від факторів навколишнього середовища.Незважаючи на це, паперові конденсатори, як правило, мають більш високі струми витоку і, як правило, об'ємніші, ніж їх сучасні колеги, що робить їх менш бажаними для космічних додатків.У деяких високостільних схемах було використано старі наповнені нафтою паперові конденсатори для їх здатності протистояти напругою напруги, але вони значною мірою були замінені поліпропіленовими або поліефірними плівковими конденсаторами, які пропонують кращу надійність та продуктивність.Хоча паперові конденсатори можуть більше не бути першим вибором для сучасних електронних конструкцій, вони залишаються частиною історії технології конденсаторів і продовжують бути актуальними у спеціалізованих програмах відновлення та ремонту.

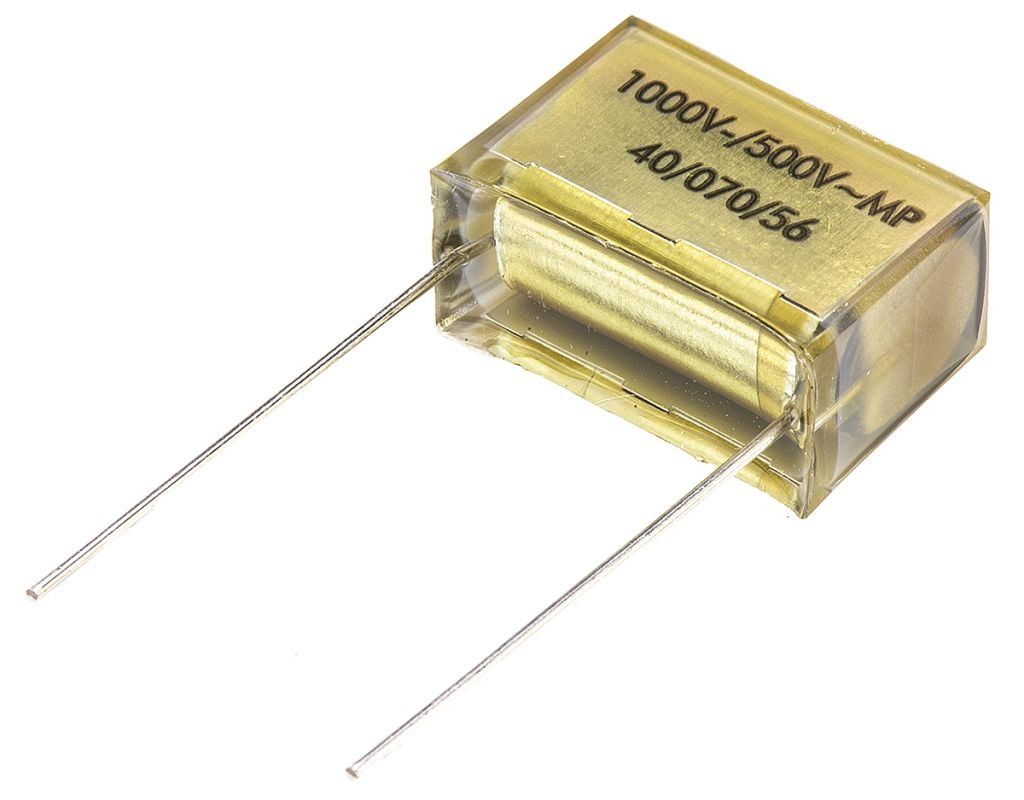

Малюнок 13. Паперові конденсатори

Оперативна динаміка неполяризованих конденсаторів

Неполяризовані конденсатори відіграють роль у схемах змінного струму, керуючи потоком енергії та стабілізуючи електричні сигнали.Їх здатність функціонувати без фіксованої полярності дозволяє їм ефективно обробляти змінний струм у програмах, де цикли заряду неодноразово зворотні напрямки.Ці конденсатори зазнають постійної зарядки та розряду синхронізації з формою хвилі змінного струму, що дозволяє їм регулювати рівень напруги, знижувати коливання та підвищити загальну стабільність схеми.

Коли неполяризований конденсатор підключений до джерела напруги змінного струму, він зазнає повторюваного циклу зберігання та вивільнення енергії.У міру того, як зміна струму піднімається до своєї пікової напруги, конденсатор накопичує електричну енергію, будуючи електричне поле між його пластинами.Кількість збереженої енергії залежить від ємності компонента та застосованої напруги.Коли форма хвилі змінного струму зміщується і починає рухатися у зворотному напрямку, конденсатор випускає збережену енергію назад у ланцюг.Цей розряд допомагає гладким коливанням напруги, запобігаючи раптовим змінам, які можуть порушити роботу ланцюга.Постійно поглинаючи та вивільняючи енергію, конденсатор допомагає підтримувати більш стійкий профіль напруги.Цей цикл найкраще для зменшення шипів напруги та занурень, гарантуючи, що чутливі компоненти отримували більш послідовне джерело живлення.Без цього стабілізуючого ефекту ланцюги можуть зазнавати нестабільних змін напруги, що потенційно призводить до неефективної продуктивності або пошкодження підключених компонентів.

Неполяризовані конденсатори сприяють ефективності ланцюга, покращуючи чіткість сигналу та мінімізуючи небажаний електричний шум.У високочастотних схемах вони діють як фільтри, відволікаючи надлишки високочастотних сигналів від компонентів, зменшуючи перешкоди та запобігаючи спотворенню сигналу.Ця функція є цінною в системах обробки та комунікацій, де підтримка чистих, непомітних сигналів.У системах, які обробляють сигнали на широкому діапазоні частот, ці конденсатори допомагають полегшити більш плавні переходи між державами.Наприклад, в аналогових фільтрах вони регулюють частоту сигналу, щоб забезпечити точне формування та обробку сигналу без введення спотворень.Це робить їх чудовим компонентом у точній електроніці, де цілісність сигналу є пріоритетом.

Неполяризовані конденсатори також відіграють певну роль у захисті ланцюгів від електричних порушень.У силових схемах перехідні шипи напруги, спричинені раптовими змінами електричного навантаження, можуть пошкодити чутливі компоненти.Поглинаючи та вивільняючи енергію за потребою, ці конденсатори допомагають придушити такі перехідні процеси, зменшуючи ризик виникнення напруги, що може призвести до збоїв у схемі.Крім того, у середовищах з високими електромагнітними перешкодами (EMI) неполяризовані конденсатори діють як щит проти небажаного шуму.Фільтруючи EMI, вони запобігають перебоям, які можуть вплинути на продуктивність поблизу електронних пристроїв.Ця захисна здатність гарантує, що електричні системи надійно працюють навіть в умовах з електричними перешкодами.

Інтеграція та заряджання неполяризованих конденсаторів

Неполяризовані конденсатори широко використовуються в електроніці, оскільки вони не мають фіксованої полярності.На відміну від поляризованих конденсаторів, вони можуть бути з'єднані в будь -якій орієнтації без ризику неправильного розміщення.Ця функція робить їх дуже універсальними, спрощуючи конструкцію схеми та зменшуючи помилки встановлення.Цей розділ охоплює практичні кроки для інтеграції неполяризованих конденсаторів у схеми, пояснює їх поведінку зарядки та підкреслює їх роль у стабілізації електричних систем.

Як неполяризовані конденсатори заряджаються та зберігають енергію?

Процес зарядки неполяризованого конденсатора-це електричний принцип, який визначає, як він взаємодіє з джерелами напруги та іншими компонентами ланцюга.При підключенні до джерела живлення конденсатор починає накопичувати заряд на двох його провідних плитах, які розділені ізоляційним матеріалом, відомим як діелектрик.Коли електрони рухаються через зовнішній ланцюг, вони накопичуються на одній пластині, створюючи потенційну різницю між двома сторонами конденсатора.Цей процес триває, поки напруга через конденсатор не відповідає напрузі джерела живлення, в цей момент подальшого руху заряду не відбувається.На відміну від акумуляторів, які генерують безперервний потік струму, конденсатори лише тимчасово зберігають енергію, випускаючи її, коли потрібні умови схеми.Кількість заряду, який може утримувати конденсатор, визначається його ємністю, яка вимірюється у Фарадах (F), і слідує за рівнянням:

Де 𝑉 являє собою напругу через конденсатор, 𝑄 - заряд, що зберігається, а 𝐶 - ємність.Більш високе значення ємності означає, що конденсатор може зберігати більше заряду на тому ж рівні напруги.Цей взаємозв'язок добре розробляє схеми, які потребують точного управління енергією, наприклад, схеми часу, осцилятори та програми для обробки сигналів.Оскільки неполяризовані конденсатори можуть працювати як в середовищах змінного та постійного струму, вони можуть бути використані в більш широкому діапазоні сценаріїв порівняно з їх поляризованими аналогами, які, як правило, обмежуються додатками постійного струму.Їх здатність до стягнення та викиду швидко робить їх ефективними у високочастотних схемах, де потрібна швидка передача енергії.

Розуміння того, як неполяризовані конденсатори зберігають та вивільняють енергію, допомагає оптимізувати ефективність ланцюга та забезпечити стабільну продуктивність при різних електричних умовах.У ланцюгах змінного струму конденсатори постійно заряджаються та розряджаються у відповідь на зміну напрямку напруги, що робить їх ідеальними для таких застосувань, як корекція коефіцієнта потужності та сполучення сигналу.У ланцюгах постійного струму вони допомагають фільтрувати небажаний шум шляхом згладжування коливань напруги, забезпечуючи більш стабільний джерело живлення до чутливих компонентів.Оскільки їх поведінка передбачувана і добре задокументована, вони забезпечують надійний засіб контролю розподілу енергії в ланцюзі.Використовуючи ці властивості, ви можете створити більш ефективні, довговічні та пристосовані електронні системи, що підходять для широкого спектру додатків.

Неполяризовані конденсатори в стабільності ланцюга

Крім їх основної функції зберігання та вивільнення електричного заряду, неполяризовані конденсатори відіграють роль у стабілізації електричних ланцюгів.Багато електронних систем відчувають коливання напруги та струму, що може порушити роботу чутливих компонентів або вводити небажаний шум у сигнали.Неполяризовані конденсатори допомагають пом'якшити ці проблеми, виконуючи роль тимчасового резервуару енергії, поглинаючи надлишок заряду при підвищенні рівня напруги та постачання збереженої енергії при падінні рівня напруги.Цей ефект балансування допомагає згладити варіації електропостачання, забезпечуючи послідовну роботу ланцюга та зменшення напруги на інші компоненти.У програмах, де необхідне точне регулювання напруги, наприклад, в аудіо обладнанням або системам зв'язку, ці конденсатори чудово підходять для підтримки цілісності сигналу та запобігання спотворенню.

У ланцюгах змінного струму неполяризовані конденсатори зазвичай використовуються для фільтрації та відповідності опору.Вибірково дозволяючи певним частотам проходити під час блокування інших, вони допомагають покращити чіткість сигналу та зменшити небажані перешкоди.Це робить їх цінними в радіочастотних (RF) ланцюгах, аудіо обробці та системах кондиціонування лінії електропередач.Їх здатність обробляти швидкі зміни потоку потоку дозволяє їм ефективно функціонувати в перехідних схемах придушення, де вони захищають чутливі компоненти від раптових шипів напруги.Без цих конденсаторів схеми були б більш вразливими до коливань, які могли б погіршити продуктивність або спричинити передчасний збій складової.

Їх роль у ланцюгах постійного струму однаково важлива, особливо в конструкціях живлення, де стабільність напруги є пріоритетним.Неполяризовані конденсатори допомагають згладити напругу пульсації від випрямлених сигналів змінного струму, забезпечуючи більш стабільний вихід постійного струму для мікроконтролерів, датчиків та інших електронних компонентів з низькою потужністю.Це гарантує, що пристрої отримують чисте та стійке джерело живлення, зменшуючи ризик нестабільної поведінки, спричиненої коливальними напругами.Їх універсальність та надійність роблять їх кращим вибором, що працюють над широким діапазоном електронних додатків.Незалежно від того, що використовується для фільтрації, роз'єднання або зберігання енергії, неполяризовані конденсатори сприяють ефективності, довговічності та загальній продуктивності сучасних електронних схем.

Переваги та недоліки неполяризованих конденсаторів

Переваги

• Двонаправлена ​​функціональність: Основна перевага неполяризованих конденсаторів-це їх здатність до функціонування незалежно від полярності напруги.На відміну від поляризованих конденсаторів, які потребують правильної орієнтації, неполяризовані конденсатори можуть обробляти змінну напругу без ризику відмови.Це робить їх важливими в схемах змінного струму, де напрямок напруги постійно змінюється.Їх двонаправлений характер корисний у таких додатках, як сполучення сигналу, обробка звуку та інші схеми, які покладаються на динамічні зміни напруги.

• Вищі високочастотні показники: неполяризовані конденсатори переважають у високочастотних програмах завдяки їх стабільним діелектричним матеріалам, такими як кераміка або плівка.Ці матеріали мінімізують залежні від частоти втрат, які можуть погіршити продуктивність в інших типах конденсаторів, таких як електролітика.Як результат, неполяризовані конденсатори широко використовуються в радіочастотних (РФ) ланцюгах, високошвидкісній цифровій електроніці та системах, що потребують швидких переходів сигналу.Їх здатність підтримувати продуктивність у широкому частотному спектрі робить їх кращим вибором для точних додатків.

• Спрощена інтеграція ланцюга: Оскільки неполяризовані конденсатори не мають обмежень полярності, вони спрощують конструкцію та збірку ланцюга.Вам не потрібно турбуватися про встановлення їх з правильною орієнтацією, зменшення ризику помилок складання.Ця користь не тільки підвищує надійність, але й прискорює виробничий процес.Навпаки, використання поляризованого конденсатора неправильно може призвести до відмови ланцюга або навіть пошкодження інших компонентів.

• Підвищена довговічність та стабільність: Ці конденсатори є більш стійкими до змін напруги, загальною проблемою в схемах з коливаннями або непередбачуваними умовами потужності.Їх надійна конструкція дозволяє їм підтримувати довгострокову стабільність та надійність, навіть у вимогливих умовах.На відміну від електролітичних конденсаторів, які з часом можуть деградувати через хімічні реакції, неполяризовані конденсатори мають більш тривалий термін експлуатації.

Недоліки

• Більший фізичний розмір: для заданого значення ємності неполяризовані конденсатори часто більші за їх поляризовані аналоги.Це пов’язано з технікою будівництва та матеріалами, необхідними для досягнення неполярності.У компактних електронних пристроях, де простір обмежений, їх більший слід може бути недоліком.Ви повинні ретельно розглянути обмеження розміру при виборі конденсаторів для простору, чутливих до космосу.

• Більш висока вартість: неполяризовані конденсатори, особливо якісні версії, розроблені для спеціалізованих застосувань, як правило, дорожчі, ніж поляризовані конденсатори.Додаткова вартість пояснюється складністю їх дизайну та матеріалами, необхідними для забезпечення стабільності на високих частотах.Хоча вони пропонують чудову ефективність у багатьох випадках, їх вища ціна може бути обмежуючим фактором у проектах, чутливих до витрат.

• Нижня ємність для заданого розміру: Хоча прогрес у матеріалах та виробництві розширило діапазон ємності неполяризованих конденсаторів, вони, як правило, забезпечують меншу ємність, ніж поляризовані конденсатори однакового фізичного розміру.Це може бути недоліком у програмах, що вимагають високої ємності в межах невеликого сліду, наприклад, згладжування потужності в низькочастотних схемах.Проектування для таких програм, можливо, вам знадобиться використовувати кілька конденсаторів або альтернативні рішення для компенсації цього обмеження.

• Чутливість до умов навколишнього середовища: на певні типи неполяризованих конденсаторів, таких як плівкові або слюди, можуть впливати такі фактори навколишнього середовища, як температура та вологість.Ці умови можуть змінити їх значення ємності, діелектричну міцність та загальну продуктивність.У схемах, що піддаються екстремальній температурі або високій вологості, ви повинні враховувати ці зміни, щоб забезпечити послідовну роботу.

Застосування неполяризованих конденсаторів

Неполяризовані конденсатори використовуються у багатьох галузях через їх здатність обробляти двонаправлені струми та високочастотні сигнали.Їх універсальність робить їх важливим компонентом у сучасних електронних системах, де вони сприяють стабільності, ефективності та загальній продуктивності.Нижче ми досліджуємо їх ролі в різних секторах, підкреслюючи їх вплив на технологію та надійність.

Телекомунікації

У галузі телекомунікацій неполяризовані конденсатори допомагають обробляти та очистити сигнали.Вони фільтрують небажаний шум і зберігають сигнали стійкими, щоб спілкування залишалося чітким і надійним.Це важливо для таких пристроїв, як високошвидкісні інтернет-маршрутизатори, мережеві комутатори та підсилювачі сигналів, які покладаються на міцні, стабільні з'єднання.Ці конденсатори також використовуються в системах бездротового зв'язку, таких як мережі мобільних телефонів та супутники.Вони допомагають керувати високочастотними сигналами, забезпечуючи надсилання та отримання інформації без втручання.Наприклад, у супутникових системах конденсатори допомагають підтримувати стабільну передачу сигналу на великі відстані.Оскільки технологія комунікацій просувається з більш швидкими мережами, такими як 5G, ці конденсатори продовжуватимуть покращувати швидкість та якість сигналу.

Автомобільна електроніка

Сучасні автомобілі залежать від електронних систем для всього, від продуктивності двигуна до розваг.Неполяризовані конденсатори допомагають забезпечити безперебійне працювати ці системи навіть у важких умовах.Всередині двигуна конденсатори допомагають контролювати впорскування палива, терміни запалювання та викиди шляхом стабілізації рівня напруги.У таких системах безпеки, як електронний контроль стійкості, вони допомагають датчиками та комп'ютерам робити швидкі коригування, щоб автомобіль стабільно.Вони також використовуються в системах автомобільних розваг, де вони зменшують електричний шум для покращення звукової та якості відео.Оскільки автомобілі відчувають екстремальні температури, вібрації та раптові зміни напруги, конденсатори повинні бути міцними та надійними.Їх здатність працювати в різних умовах, не турбуючись про напрямок електричного потоку, робить їх ідеальною для складної електроніки транспортного засобу, включаючи гібридні та електромобілі.

Промислова електроніка

Фабрики та автоматизовані машини потребують постійного джерела живлення для правильної роботи.Неполяризовані конденсатори допомагають регулювати живлення, підтримувати стабільну напругу та фільтрувати раптові шипи, які можуть пошкодити чутливе обладнання.Багато промислових машин використовують велику кількість потужності, що може спричинити електричний шум та коливання.Конденсатори допомагають згладити ці зміни, запобігаючи несправністю та забезпечуючи правильне функціонування систем автоматизації та роботів.Без них невідповідності потужності можуть призвести до збоїв у машині, дорогих часових часів або навіть небезпек безпеки.Вони допомагають ефективно підтримувати виробництво, зменшуючи потребу в частому технічному обслуговуванні та ремонті.

Побутова електроніка

Неполяризовані конденсатори знаходяться майже в кожному електронному пристрої, що використовується вдома.Вони допомагають смартфонам, планшетам, домашній техніці та розважальним системам, керуючи рівнем напруги та зменшуючи перешкоди.У пристроях, що працюють на батареї, такі як смартфони та бездротові навушники, конденсатори продовжують час акумулятора, підвищуючи енергоефективність.Вони також покращують якість звуку в динаміках та навушниках, фільтруючи фоновий шум.Домашні прилади, такі як телевізори, мікрохвильові печі та пральні машини, також покладаються на ці конденсатори, щоб підтримувати рівень електроенергії.Вони запобігають змінам напруги від спричинення несправностей, допомагаючи приладам тривати довше і працювати ефективніше.Їх невеликий розмір та здатність обробляти як зміну та постійного струму, роблять їх ідеальними для використання в компактних та портативних пристроях.

Медичні пристрої

Медичне обладнання повинно бути надзвичайно точним та надійним.Неполяризовані конденсатори використовуються в машинах візуалізації, моніторів серця і навіть імплантованих пристроях, таких як кардіостимулятори.У МРТ та КТ конденсатори допомагають керувати розподілом електроенергії, забезпечуючи чіткі та точні зображення.У серця монітори вони фільтрують електричні сигнали, щоб лікарі отримували точні показання серцебиття пацієнта.Для імплантованих медичних пристроїв конденсатори повинні бути дуже надійними, оскільки будь -яка невдача може ризикувати здоров’ям пацієнта.Оскільки медичні пристрої діють у суворому стані і часто потребують постійної енергії, конденсатори, що використовуються в них, повинні відповідати найвищій якості та стандартам безпеки.

Енергетичні системи

Поновлювані джерела енергії, такі як сонячна енергія та вітрова енергія, покладаються на стабільний потік електроенергії.Неполяризовані конденсатори допомагають шляхом згладжування коливань потужності та гарантуючи, що енергія подається послідовно.У системах сонячної енергії конденсатори допомагають перетворити потужність із сонячних батарей у корисну електроенергію шляхом стабілізації напруги.У вітрових турбінах вони допомагають контролювати вихід потужності в міру зміни швидкості вітру, запобігаючи раптовим сплескам або падінню енергопостачання.Підвищуючи стійкість електроенергії, конденсатори роблять системи відновлюваної енергії більш ефективними та надійними, підтримуючи перехід до чистіших джерел енергії.

Аерокосмічна та оборона

Простірні та оборонні технології потребують електронних компонентів, які можуть обробляти екстремальні умови, такі як високі температури, сильні вібрації та випромінювання.Неполяризовані конденсатори використовуються в супутниках, літальних апаратах та військовій техніці для забезпечення стабільного джерела живлення та надійної передачі сигналу.У просторі, де електронні системи повинні функціонувати в нульовому силі тяжіння та суворих середовищ, конденсатори допомагають підтримувати рівні потужності.Військова техніка, наприклад, радіолокаційні та ракетні системи, також залежить від конденсаторів для забезпечення точного спілкування та швидких відповідей в умовах високого тиску.Оскільки невдача не є варіантом у цих галузях, конденсатори, що використовуються в аерокосмічній та обороні, повинні бути надзвичайно міцними та довготривалими.

Висновок

Дивлячись на неполяризовані конденсатори, показує, наскільки вони важливі в електроніці.Вони працюють як з струмами змінного та постійного струму та добре вписуються у високочастотні умови.Їх здатність підключатися в будь -якому напрямку робить схеми простішими та допомагає їм тривати довше.Вони знаходяться у всьому - від побутових пристосувань до передових аерокосмічних технологій.Ці конденсатори допомагають переконатися, що електронні пристрої працюють безперебійно і тривають довше, доводячи, що вони відмінні для сучасних технологій.
