Система відкритого та замкнутого циклу: ключові відмінності, робота, переваги та застосування

Системи з відкритим і замкнутим циклом пояснюють, як система реагує, коли ви надаєте їй вхід.У цій статті ви дізнаєтесь, що робить кожна система, як вона працює та чому зворотний зв’язок важливий для контролю результатів.Ви також побачите, чим відрізняються їхні компоненти та програми.Це спрощує розуміння того, де кожна система зазвичай використовується.

Каталог

Малюнок 1. Розімкнута система проти замкнутої системи

Що таке система відкритого циклу?

Система з відкритим контуром — це тип системи керування, у якій вихідні дані не контролюються та не порівнюються з вхідними.Керуюча дія застосовується виключно на основі заданих вхідних даних, без урахування фактичного результату, створеного системою.Оскільки немає механізму зворотного зв’язку, система не може самостійно виявити або виправити помилки.Будь-яка зміна або збурення безпосередньо впливає на вихід без коригування.Поведінка системи повністю залежить від попередньо визначених налаштувань або калібрування.Системи керування з відкритим контуром зазвичай визначаються своєю простотою та відсутністю автоматичного виправлення помилок.

Що таке замкнута система?

Система замкнутого циклу — це система керування, яка безперервно порівнює фактичний вихід із бажаним входом за допомогою зворотного зв’язку.Різниця між входом і виходом, яка називається сигналом помилки, визначає керуючу дію.Це порівняння на основі зворотного зв'язку дозволяє системі автоматично реагувати на відхилення.Контролер регулює свій вихід, щоб зменшити або усунути помилку.У результаті система підтримує більш точне узгодження з бажаною продуктивністю.Системи із замкнутим контуром визначаються їхньою здатністю до саморегулювання за допомогою зворотного зв’язку.

Компоненти системи відкритого циклу та замкнутого циклу

компонент	Відкритий цикл система	Закрито Система петлі
Вхід / Опорний сигнал	Використовує введення щоб розпочати роботу, але не порівнюється з виходом.	Використовує введення що постійно порівнюється з фактичним випуском.
Контролер	Надсилає фіксований керуюча дія, заснована тільки на вхідних даних.	Налаштовує контроль дії безперервно на основі зворотного зв'язку.
Привід / Елемент керування	Діє за командою диспетчера без перевірки.	Змінює його дія на основі зворотного зв'язку від системи.
вихід / процес	Вихід є виготовлені, але не виміряні чи виправлені.	Вихід є відстежується та коригується відповідно до бажаного значення.
датчик / Вимірювальний прилад	Датчика немає використовується для вимірювання випуску.	Датчики виміряти вихід і надіслати дані на контролер.
Зворотній зв'язок Шлях / Компаратор	Жодного відгуку порівняння шляхів або помилок.	Шлях зворотного зв'язку і компаратор необхідні для виявлення помилок.

Як працює система з відкритим і замкнутим циклом?

Система відкритого циклу

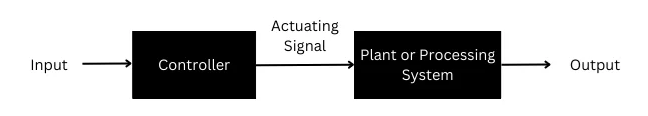

Рисунок 2. Блок-схема системи з відкритим контуром

Система з відкритим контуром працює шляхом обробки вхідного сигналу без перевірки кінцевого виходу.Як показано на малюнку, вхід подається безпосередньо на контролер, який генерує керуючий сигнал.Цей керуючий сигнал надсилається на завод або в систему обробки для отримання результату.Вихід переміщується лише вперед і не повертається до контролера в будь-якій формі.Оскільки немає шляху зворотного зв'язку, контролер не має інформації про фактичний вихід.Система завершує свою роботу, коли отримано результат, незалежно від того, чи відповідає він очікуваному результату.

Система замкнутого циклу

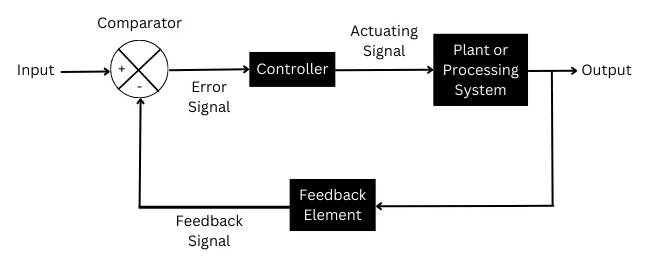

Рисунок 3. Блок-схема замкнутої системи

Система замкнутого циклу працює шляхом безперервного порівняння виходу з входом для контролю реакції системи.На малюнку вхідний сигнал спочатку надсилається на компаратор, де він порівнюється з сигналом зворотного зв’язку з виходу.Цей компаратор створює сигнал помилки, який представляє різницю між бажаним входом і фактичним виходом.Потім сигнал про помилку надсилається до контролера, який генерує відповідний сигнал керування.Цей керівний сигнал змушує установку або обробну систему виробляти вихід.Вихідний сигнал подається назад через елемент зворотного зв’язку на компаратор, утворюючи повну петлю, що дозволяє безперервно регулювати.

Застосування системи відкритого циклу проти замкнутого циклу

застосування Площа	Відкритий цикл система	Закрито Система петлі
Побутовий Побутова техніка	прання машини (на основі таймера): працювати протягом фіксованого часу без перевірки виведення.	Термостати в кондиціонерах і холодильниках: регулюйте температуру за допомогою зворотного зв'язку.
Опалення та Кулінарія	мікрохвильовка печі (регульовані за часом): Нагрівання залежить лише від попередньо встановленого часу.	Терморегульований печі: регулюйте тепло за допомогою датчиків.
Рух і Транспорт	Фіксований час світлофори: змінюйте сигнали на основі попередньо встановленого часу.	Круїз системи управління: підтримка швидкості автомобіля за допомогою зворотного зв'язку.
Індустріальний Техніка	конвеєр ремені: працюють на постійній швидкості без моніторингу навантаження.	Індустріальний контроль швидкості двигуна: підтримує швидкість при змінних навантаженнях.
Потужність і Електричні системи	Базовий акумулятор зарядні пристрої: джерело фіксованої напруги або струму.	Автоматичний стабілізатори напруги (AVR): підтримують стабільну вихідну напругу.
автоматизація і контроль	На основі таймера іригаційні системи: працювати протягом заданого часу.	на основі ПЛК системи управління процесами: Налаштуйте операції за допомогою зворотного зв'язку датчиків.
Робототехніка і Контроль руху	просто повторювані машини: Виконуйте фіксовані рухи.	Серводвигуни і роботизовані руки: точне керування положенням і швидкістю.
Рідина і Контроль рівня	Ручна вода насоси: працюють без датчика рівня.	Автоматичний Контролери рівня води: запускають і зупиняють насоси на основі зворотного зв'язку.

Переваги системи з відкритим і замкнутим циклом

Переваги відкритої системи

• Простий і зрозумілий дизайн

• Низька вартість завдяки меншій кількості компонентів

• Швидкий час відгуку

• Легка конструкція та обслуговування

• Не потрібні датчики або елементи зворотного зв'язку

• Стабільна робота без коливань, викликаних зворотним зв'язком

• Ідеально підходить для фіксованих і передбачуваних умов експлуатації

Переваги замкнутої системи

• Висока точність завдяки постійному зворотному зв'язку

• Автоматичне виявлення та виправлення помилок

• Менше піддається зовнішньому впливу

• Краща продуктивність за різних умов навантаження

• Покращена надійність і послідовність

• Здатність стабілізувати нестабільні процеси

• Підходить для складних і точних застосувань

Недоліки систем із відкритим і замкнутим контуром

Недоліки відкритої системи

• Немає зворотного зв'язку, тому помилки неможливо виправити

• Нижча точність, ніж системи із замкнутим контуром

• Висока чутливість до перешкод і змін параметрів

• Результат повністю залежить від калібрування

• Погана адаптивність до мінливих умов

• Не підходить для складного або точного контролю

Недоліки замкнутої системи

• Більш складний дизайн і реалізація

• Вища вартість завдяки датчикам і компонентам зворотного зв'язку

• Потребує регулярного обслуговування та калібрування

• Повільніша відповідь через обробку зворотного зв'язку

• Ризик нестабільності або коливань у разі поганого проектування

• Відмова елементів зворотного зв'язку може вплинути на продуктивність системи

Система відкритого циклу проти системи замкнутого циклу

Параметр	Відкритий цикл система	Закрито Система петлі
Зворотній зв'язок Присутність	Жодного відгуку використовується шлях.	Шлях зворотного зв'язку є важливою частиною системи.
контроль Дія	Контрольна дія залежить тільки від вхідного сигналу.	контроль дія залежить від помилки між входом і виходом.
Помилка Виправлення	Помилки не можуть бути виявлені або виправлені автоматично.	Помилки є постійно виявляються та виправляються.
Точність	Низька точність через відсутність зворотного зв'язку.	Висока точність завдяки постійному контролю зі зворотним зв'язком.
Складність	Проста система структура і дизайн.	Більш складний за рахунок датчиків і ланцюгів зворотного зв'язку.
Стабільність	Природно стабільний за фіксованих умов.	Стабільність залежить від належного дизайну зворотного зв’язку.
Час відгуку	Швидше відповідь, оскільки обробка зворотного зв’язку не задіяна.	Злегка повільніше через процес зворотного зв’язку та порівняння.
Порушення поводження	Високо під впливом зовнішніх впливів.	Менше постраждали оскільки зворотний зв'язок компенсує збурення.
Надійність	Менш надійний при зміні умов експлуатації.	Більш надійний за різних умов.
датчик Вимога	Датчики є не вимагається.	Датчики є необхідні для вимірювання випуску.
Технічне обслуговування	Легко підтримувати завдяки простій конструкції.	Вимагає регулярне обслуговування та калібрування.
Адаптивність	Бідний адаптивність до навантажень або змін зовнішнього середовища.	Високий адаптивність до змін і збурень.

Висновок

Системи з відкритим контуром прості та дешеві, але не можуть виправляти помилки, оскільки не використовують зворотний зв’язок.Системи із замкнутим циклом використовують зворотний зв’язок для регулювання вихідного сигналу, що робить їх більш точними та надійними.Відмінності в компонентах, роботі, перевагах і обмеженнях підкреслюють, як зворотний зв’язок впливає на поведінку системи.Вибір між цими системами залежить від необхідної точності, складності, вартості та умов експлуатації.
