P82B96 Посібник з біполярного ІК: Деталі PIN -коду, 3D -модель та аналіз даних про дані

IC P82B96 служить універсальним рішенням, призначеним для сприяння безперебійному зв'язку між шиною I2C та різними іншими конфігураціями шини, що робить його серйозною компонентом у сучасній електроніці.Його здатність підтримувати двонаправлене взаємозв'язок на рівні логіки в різних стандартах напруги та струму покращує його значення в складних конструкціях схеми.Незалежно від того, що використовується в автомобільних системах, промислових умовах чи побутової електроніки, P82B96 дозволяє забезпечити надійну, високоефективну комунікацію між мікроконтролами, датчиками та іншими периферійними пристроями, незалежно від різних електричних характеристик.

Каталог

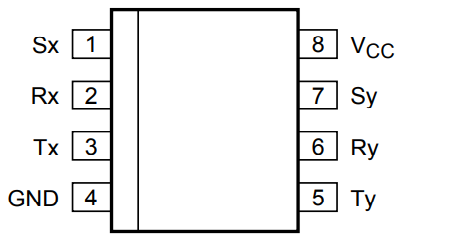

Виношення P82B96

Модель CAD P82B96

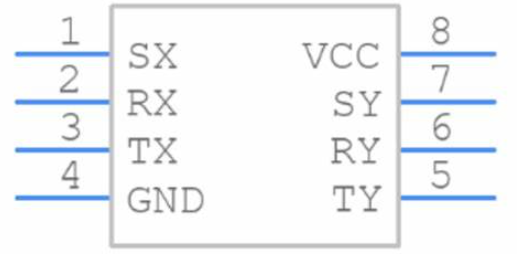

Символ

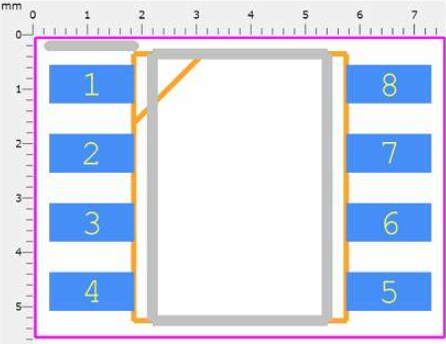

Слід

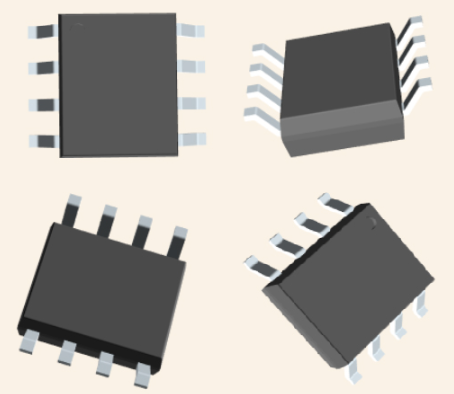

3D -модель

Огляд P82B96

З P82B96 IC виготовлений, щоб запропонувати нецільний, двонаправлений інтерфейс між стандартною шиною I2C та іншими конфігураціями шини.Ця логіка IC IC Bridges I2C-BUS для різних шин з різною напругою та поточними характеристиками, включаючи 350 мкА SMBUS та 3,3 В логічних пристроїв, і навіть поширюється на рівні 15 В або ліній низького імпедансу.Він безперешкодно керує цими інтерфейсами, зберігаючи оригінальні протоколи I2C-BUS та швидкість тактової швидкості.IC значно полегшує навантаження на вузол I2C-BUS, виділяючи його з нових або віддалених вузлів I2C-BUS.Ця ізоляція зменшує занепокоєння щодо кількості пристроїв або їх фізичного розміщення в системі I2C, тим самим ефективно видаючи такі обмеження.P82B96 також підтримує передачу сигналів SDA та SCL за допомогою збалансованих ліній, таких як скручені пари або з опто-поколюванням, пропонуючи гнучкі та надійні взаємозв'язки.

Ви часто можете поважати P82B96 для спрощення складних конфігурацій I2C.Наприклад, у налаштуваннях, де пристрої розповсюджуються на значні відстані або демонструють різноманітні електричні характеристики, P82B96 надає практичну та ефективну ступінь гнучкості.Універсальність P82B96 у підтримці різних додатків виходить за рамки типових випадків використання.Наприклад, у промислової автоматизації, де міцна комунікація на великі відстані є обов'язковою, вміло вдосконалення ліній високої напруги без шкоди для цілісності сигналу I2C є життєво важливим.

Більше того, в розширеній побутовій електроніці, де щільність інтеграції та низьке споживання електроенергії є основними з них, мінімальний струм P82B96 та толерантність до високої напруги пропонують чіткі переваги.Ви можете створити систем, які є як компактними, так і енергоефективними, використовуючи можливості для універсальних можливостей інтерфейсу ІС.У телекомунікаціях здатність ІС підтримувати вірність сигналу в різних умовах взаємодії сприяє розвитку стійких інфраструктур зв'язку.

P82B96 Характеристики

Означати	Опис
Двонаправлений Передача даних	Дозволяє Двонаправлена ​​передача даних сигналів I2C-BUS
Ємність ізоляція	Ізоляти Ємність, що дозволяє до 400 PF на стороні SX/SY і до 4000 PF на TX/TY бік
Високий Зрозумілість	TX/TY Виходи можуть опуститися до 60 мА, придатних для руху низького імпедансу або Автобуси з високою державою
Великі відстані операція	Підтримує Операція 400 кГц на відстані щонайменше 20 метрів (див. AN10148)
Широкий Діапазон напруги живлення	Діяти з діапазоном напруги живлення від 2 В до 15 В, незалежно від логіки I2C-BUS Рівні з боку SX/SY
Сигнал Розщеплення для ізоляції	Розкол Сигнали I2C-BUS у вперед/зворотній TX/RX, TY/RY пари для взаємодії з Оптоелектричні ізолятори
Низький Споживання електроенергії	Особливості Низький струм живлення
Помітка захист	Помітка Захист: перевищує 3500 В HBM, 250 В DIP, 400 В так пакет мм і 1000 В CDM
Засувка Безкоштовна експлуатація	Засувка безкоштовно, побудований за допомогою біполярного процесу без застібних конструкцій
Доступний пакети	Запропонований у пакетах DIP8, SO8 та TSSOP8

Технічні характеристики

Ось структурована таблиця для технічних специфікацій NXP USA Inc. P82b96td, 112.

Тип	Параметр
Фабрика Час	7 Тиждень
Кріплення Тип	Поверхня Кріплення
Пакет / Справа	8-сутній (0,154, ширина 3,90 мм)
Поверхня Кріплення	Так
Інтерфейс Стандарти	Загальний Мета
Експлуатаційний Температура	-40 ° C ~ 85 ° C
Упаковка	Трубка
Опублікований	2003
JESD-609 Кодування	E4
Розлучатися Статус	Активний
Волога Рівень чутливості (MSL)	1 (Необмежений)
Число закінчення	8
Тип	Буфер, Переробка
Термінал Закінчити	Нікель/паладій/золото (Ni/pd/au)
Заявки	I2c
Напруга - постачання	2V ~ 15V
Термінал Позиція	Подвійний
Термінал Форма	Чайка Крила
Вершина Температура відновлення (° C)	260
Число функцій	2
Постачання Напруга	5В
Час@Пік Звороньте температури-максимум (и)	30
Базовий Номер деталі	P82B96
Випуск	2-провідний Автобус
Шпилька Підрахунок	8
JESD-30 Кодування	R-PDSO-G8
Кваліфікація Статус	Не Кваліфікований
Число канали	2
Поточний - постачання	900 мкА
Введення	2-провідний Автобус
Водій Кількість бітів	2
Приймач Кількість бітів	2
Дані Швидкість (максимум)	400 кГц
Ємність - Вхід	7pf
Довжина	4,9 мм
Висота Сидячи (максимум)	1,75 мм
Ширина	3,9 мм
РОГ Статус	Rohs3 Сумісний

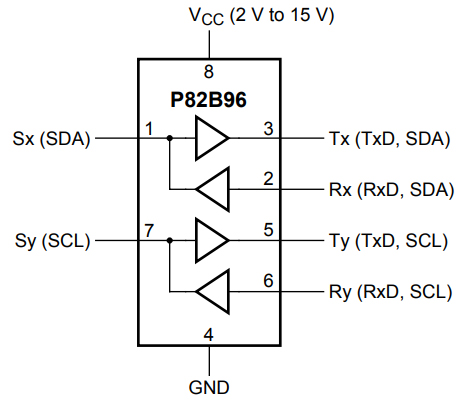

Блок -схема P82B96

Альтернативи для P82B96

Номер моделі	Виробник	Опис
P82b96pn, 112	NXP Напівпровідники	P82b96p - Подвійний двонаправлений буфер шини DIP 8-PIN
P82B96PE4	Техас Інструменти	Подвійний Лінійний приймач, PDIP8, ROHS, пластик, DIP-8
9.4e+11	NXP Напівпровідники	ІМ Спеціальний мікропроцесорний ланцюг, PDIP8, DIP-8, Мікропроцесор ІК: Інше
P82b96p	Техас Інструменти	2-бітний Двонаправлені від 2-15-В 400 кГц I2C/SMBUS буфер/кабель розширювач 8-PDIP -40 до 85 ° C

Порівнянні продукти

Номер деталі	Виробник	Пакет / кейс	Напруга живлення	Введення	Рівень чутливості до вологи (MSL)	Заводський час	Довжина	Випуск	Кількість шпильок	Переглянути порівняно
P82b96td, 112	NXP США Inc.	8-сутній (0,154, ширина 3,90 мм)	5 v	2-провідний Автобус	1 (Необмежений)	7 Тиждень	4.9 мм	2-провідний Автобус	8	P82b96td, 112 VS PCA9601D, 118
PCA9601d, 118	NXP США Inc.	8-сутній (0,154, ширина 3,90 мм)	3.3 V	2-провідний Автобус	1 (Необмежений)	7 Тиждень	4.9 мм	2-провідний Автобус	8	PCA9601d, 118 Проти P82B96TD, 112
PCA9600D, 118	NXP США Inc.	8-сутній (0,154, ширина 3,90 мм)	5 v	2-провідний Автобус	1 (Необмежений)	7 Тиждень	4.9 мм	2-провідний Автобус	8	PCA9600D, 118 Проти P82B96TD, 112
PCA9600D, 112	NXP США Inc.	8-сутній (0,154, ширина 3,90 мм)	5 v	2-провідний Автобус	1 (Необмежений)	7 Тиждень	4.9 мм	2-провідний Автобус	8	PCA9600D, 112 Проти P82B96TD, 112

Застосування P82B96

Інтерфейс універсальність

P82B96 перевершує взаємозв'язки I2C-Buses, що працюють з діапазоном логічних рівнів, від 5 В до 3 В або навіть до 15 В.Ця функція виявляється неоціненною у змішаних середовищах напруги, забезпечуючи ефективне спілкування між компонентами з різними специфікаціями напруги.

Захист стандартів I2C та SMBUS: пристрій безперешкодно адаптується до стандартів SMBUS, забезпечуючи сумісність у різних протоколах зв'язку.Ця адаптованість підвищує його корисність у системах, що інтегрують як пристрої I2C, так і SMBUS, розширюючи потенційні застосування P82B96 у різноманітних електронних екосистемах.

Диференціальне перетворення автобуса

Видатною здатністю P82B96 є його перетворення стандартних сигналів I2C на диференціальне обладнання для шини.Ця конверсія підвищує цілісність сигналу, підтримуючи вірність даних над довгими кабелями або в електричних галасливих умовах.Диференціальна сигналізація стає переважно цінною в практичних умовах, де електромагнітні перешкоди (EMI) можуть поставити під загрозу традиційні IIC комунікації.

Опто-ізоляція в мережах I2C

Використання OPTO-FOUPLERS з P82B96 для опто-ізоляції значно покращує надійність зв'язку в електрично галасливих умовах.Ізоляція різних мережевих секцій підвищує надійність системи шляхом пом'якшення ризиків шипів напруги та циклів землі.Промислова автоматизація часто використовує цю методику для захисту чутливих компонентів, забезпечуючи стабільні та безперебійні операції.

Посилення експлуатаційної швидкості: P82B96 підтримує оперативну швидкість до 400 кГц, полегшуючи швидку передачу даних у високошвидкісних додатках.Ця можливість використовується в сценаріях, які залежать від швидкої комунікації, таких як системи збору даних та високочастотні торгові платформи.Баланс високої швидкості та надійності є наріжним каменем у системах, де необхідна швидка передача даних для результатів продуктивності.

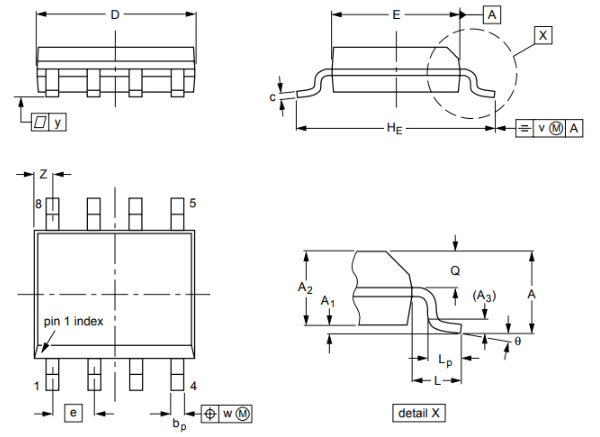

Деталі упаковки P82B96

Виробник

NXP Semiconductors забезпечує безпечні рішення для підключення ретельно виготовлених для вбудованих систем, що підтримуються глобальною робочою силою 45 000 експертів у понад 35 країнах.Маючи помітну присутність у технологічному секторі, що охоплює більше шести десятиліть, NXP постійно керує кордоном інновацій, зокрема в безпечних підключених транспортних засобах, всебічній безпеці та інтелектуальних з'єднаннях.

Злиття компонентів напівпровідника Freescale в портфоліо NXP розширило горизонти компанії.Це об'єднання об'єднання величезна технічна експертиза з широким спектром пропозицій товарів, оснащуючи NXP для орієнтації на швидко мінливий технологічний ландшафт.Щоденні програми - такі як вдосконалені технології безпеки автомобільної безпеки та розумного дому - ілюстрація відданості NXP до використання технологій для більшого блага суспільства.

NXP відіграє головну роль у просуванні автомобільної безпеки та зв’язку.Їх рішення призводять до нововведень у автономному водінні, комунікації транспортних засобів (V2V) та системах розважальних автомобілів.Зростання електричних та автономних автомобілів вимагає посилених заходів безпеки та безперебійного підключення, де очевидне знання NXP.Ви можете визнати цінність цих інновацій, часто призводить до меншої кількості ДТП та кращого управління потоком трафіку.

PDF -таблиця

PCA9601d, 118 Тем'яки:

Циліндричні тримачі акумуляторів.pdf

PCA9601.pdf

Часті запитання [FAQ]

1. Яка основна функція P82B96?

P82B96 діє як міст, встановлюючи двонаправлений, нециклюючий логічний інтерфейс між стандартним I²C-BUS та різними іншими типами шини.Це дозволяє різним системам безперешкодно спілкуватися.Це головним чином цінне в додатках, що вимагають різноманітної системної сумісності.

2. Чи підтримує P82B96 високошвидкісну передачу даних на великі відстані?

Так, P82B96 може вмістити високі частоти годин у довгих кабелях.Для коротших відстаней є ємність, що складається з проводки, достатня для наближення часу.Однак, маючи справу з великою довжиною, як 25 метрів, теорія ліній передачі стає більш застосовною.Фактична програма виявляє, що для забезпечення оптимальної продуктивності, домінуюче враховувати характеристики лінії передачі, такі як відповідність імпедансу та цілісність сигналу.Ці кроки допомагають мінімізувати помилки та затримку даних, підвищуючи загальну надійність передачі даних.

3. Як діод проводиться в певних програмах P82B96?

У певних сценаріях, коли є тимчасові перевищення та дзвони, діоди в P82B96 можуть проводитися.Ці випадки часто пов'язані з різними змінами напруги.Стратегії пом'якшення можливості включають включення відповідних методів фільтрації, забезпечення джерел живлення залишаються стабільними та правильно розташувати конденсатори роз'єднання.Ці заходи можуть значно зменшити небажану провідність, тим самим покращуючи стабільність та надійність P82B96 у різних програмах.
