BUSE BUSE PCA9615 I2C: Pinout, Specs, програми та таблиця даних

У сучасному світі дизайну електроніки, підтримка надійної комунікації між компонентами є серйозним, особливо в електричних галасливих умовах.PCA9615, двоканальний диференціальний буфер I2C-BUS, призначений для роботи швидкого режиму плюс (FM+), пропонує рішення шляхом підвищення цілісності даних та підтримки функціональних можливостей Hot Swap.У цій статті досліджено таблицю, розклад, програми та конфігурації схеми PCA9615.Забезпечуючи поглиблену технічну інформацію та фактичні приклади, він керує вами щодо використання PCA9615 для оптимізації продуктивності у своїх проектах.

Каталог

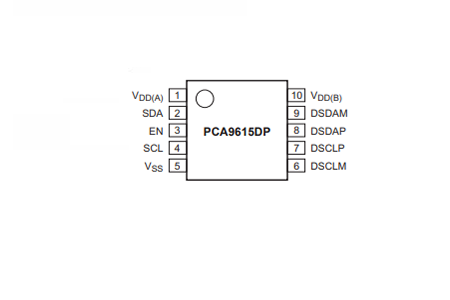

Покін PCA9615

Модель CAD PCA9615

Символ

Слід

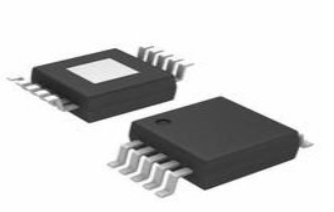

Огляд PCA9615

ЗPCA9615 Служить інтегральним буфером для комунікації SMBUS/I2C-BUS, суттєво посилюючи передачу даних у електрично галасливих середовищах.Використовуючи диференціальний фізичний шар (DI2C), який підтримує прозорість до шару протоколу, він наполегливо пом'якшує корупцію даних.Ця можливість забезпечує надійну комунікацію в різних програмах, включаючи промислову автоматизацію, автомобільні системи та складні взаємопов'язані пристрої.

PCA9615 оснащений двома однозначними диференціальними каналами драйверів, пристосованими для лінії SCL.Розширює діапазон та швидкість сигналів SMBUS/I2C.Зберігає цілісність сигналу.Перетворюючи односкладні сигнали в диференціальні сигнали, PCA9615 ефективно зменшує електромагнітні перешкоди (EMI) та перехрестя, які є поширеними у середовищах високого шуму.

Диференціальна сигналізація в PCA9615 пропонує безліч переваг і забезпечує чудове відхилення шуму порівняно з одноградними сигналами.В основному вигідні в промислових та автомобільних умовах, де електричний шум загрожує цілісністю даних.Підтримує довші довжини кабелю та більш високу швидкість передачі даних.Вмикає більш гнучкі системи системи.У фактичних програмах PCA9615 безперешкодно інтегрується в системи, що потребує надійної комунікації на розширених відстанях.Диференціальна сигналізація забезпечує надійну передачу даних датчиків між компонентами, такими як блок управління двигуном, та різні датчики, що диспергувались у всьому транспортному засобі.PCA9615 підтримує чітку комунікацію між декількома контролерами та польовими пристроями, розташованими на великому виробничому підлозі.

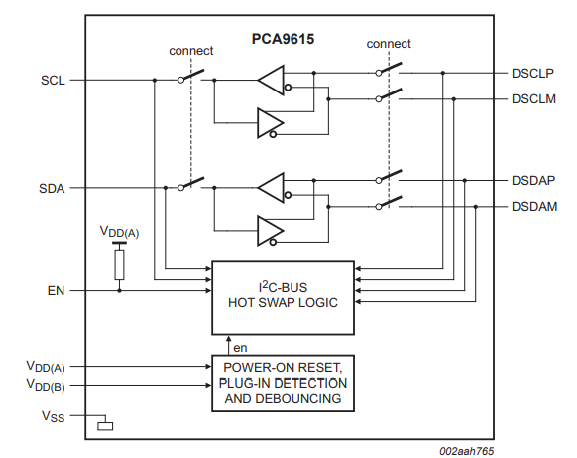

Блок -схема PCA9615

Технічні характеристики

Ось формат таблиці з технічними специфікаціями, атрибутами та параметрами NXP USA Inc. PCA9615DPJ , разом із частинами з подібними специфікаціями.

Тип	Параметр
Фабрика Час	7 Тиждень
Кріплення Тип	Поверхня Кріплення
Пакет / Справа	10-TFSOP, 10-MSOP (0,118, ширина 3,00 мм)
Поверхня Кріплення	Так
Експлуатаційний Температура	-40 ° C ~ 85 ° C
Упаковка	Стрічка & Reel (tr)
Опублікований	2010 рік
Розлучатися Статус	Активний
Волога Рівень чутливості (MSL)	1 (Необмежений)
Число закінчення	10
Тип	Буфер, Переробка
Заявки	I2c
Напруга - постачання	2,3 В ~ 5,5 В
Термінал Позиція	Подвійний
Термінал Форма	Чайка Крила
Вершина Температура відновлення (CEL)	Не Вказаний
Число функцій	1
Постачання Напруга	3,3 В
Термінал Стовп	0,5 мм
Час@Пік Звороньте температури-максимум (и)	Не Вказаний
Базовий Номер деталі	PCA9615
Випуск	2-провідний Автобус
Шпилька Підрахунок	10
JESD-30 Кодування	S-PDSO-G10
Число канали	2
Поточний - постачання	16 мкА
Введення	2-провідний Автобус
Дані Швидкість (максимум)	400 кГц
Постачання Напруга1-Ном	5В
Ємність - Вхід	7pf
Довжина	3 мм
Висота Сидячи (максимум)	1,1 мм
Ширина	3 мм
РОГ Статус	Rohs3 Сумісний

Основні особливості та переваги

Функціональність гарячої перемикання

Дизайн PCA9615 включає надійну здатність до гарячої мережі, що дозволяє підключати та відключити модулі, не викликаючи переривання потоку даних.Ця функція особливо вигідна у складних системах, де домінуючі час роботи та надійність, наприклад, в телекомунікаціях та центрах обробки даних.Увімкнувши безперебійну заміну та розширення модуля, функція Hot-Swap забезпечує постійну продуктивність системи та мінімальний час простою, задовольняючи постійно присутню потребу в стабільності та ефективності в таких вимогливих умовах.

• Вхід сигналу EN: Вхід сигналу EN (увімкнено) відіграє вирішальну роль у управлінні процедурою гарячої мережі.Коли підключений новий модуль, сигнал EN забезпечує процедуру проводиться впорядковано.Цей механізм запобігає помилкам зв'язку, які можуть статися, якщо модулі були додані або видалені довільно.У багатьох практичних додатках точне управління сигналами підтримує цілісність даних, що особливо цінне в середовищах, де втрата даних неприйнятна, а ставки високі.

Внутрішнє виявлення в режимі очікування автобуса

Механізм виявлення внутрішньої шини в режимі очікування додатково підвищує функціональність гарячої мережі, забезпечуючи, щоб з'єднання здійснювались лише тоді, коли автобус не працює.Ця функція допомагає уникнути потенційних зіткнень даних та корупції, таким чином захищаючи точність переданої інформації.Виявлення на холостому ходу працює прозоро, працюючи за лаштунками, щоб забезпечити стабільне середовище комунікації навіть у динамічних умовах.

• Системні гарантії: Взаємодія цих компонентів в рамках PCA9615 демонструє, як сучасна технологія інтегрує декілька шарів гарантій, щоб забезпечити як операційну ефективність, так і безпеку даних.Гармонійна координація між входом сигналу EN та виявленням холостого ходу шини утворює основу надійного гарячого обміну в небезпечних системах.Ці елементи колективно сприяють стійкій та надійній системі, вирішуючи точні потреби у середовищах з високими ставками з точністю та доглядом.

PCA9615 Використання

PCA9615 представляє універсальні рішення безлічі технічних перешкод, вирішуючи відмінності конкретних додатків.До них належать моніторинг дистанційних датчиків у галасливих умовах, управління джерелами живлення, схильних до високих перешкод, пов'язуючи автобуси I2C через різні типи обладнання та контроль складних промислових систем, таких як освітлення, опалення та охолодження.

Моніторинг дистанційного датчика

У середовищах, переповнених шумом, надійність даних датчиків може погіршитися.PCA9615 підтримує непохитну комунікацію між дистанційними датчиками та домінуючою обробкою.Використання таких випадків, як промислова автоматизація та станції моніторингу навколишнього середовища, інтенсивно ілюструють її переваги.Підтримка цілісності даних стає меншою грою, подібно до методологій телекомунікаційної інфраструктури, де використовується вірність сигналу на великі відстані.Ви можете використовувати методи диференціальної сигналізації, подібні до методів PCA9615, щоб ефективно полегшити проблеми, пов'язані з шумом.

Управління живленням з високою інтерференцією

Складним пануванням є управління джерелами живлення в умовах високих інтерференцій.PCA9615 виховує цілісність сигналу, незважаючи на електромагнітний шум, часта дилема в джерел живлення зі змінними навантаженнями.Фактичні програми часто поєднують PCA9615 з екрануванням та тактикою заземлення, що ще більше зменшує перешкоди.Це нагадує практику аерокосмічного виробництва, де системи створюються для надійного виконання серед помітного електронного шуму.

Пов’язання автобусів I2C через різне обладнання

Інтеграція складних систем часто вимагає підключення автобусів I2C між різноманітним обладнанням.PCA9615 розгладжує це з'єднання, розширюючи діапазон зв'язку та забезпечуючи імунітет до потенційних розбіжностей.Наприклад, у автомобільних контекстах, з’єднання зв'язку через декілька електронних одиниць управління (ECU) з PCA9615 пом'якшує занепокоєння, пов'язані з зміщенням землі та цілісністю сигналу.Цей аспект демонструє свою практичність у узгодженні різноманітних електронних компонентів.

Контроль промислових систем

У промислових умовах, контрольних системах, таких як освітлення, опалення та охолодження, тягнуть за собою точність та надійність.Можливість PCA9615 підтримувати стабільну комунікацію в різних умовах додає його привабливості.Розумне управління будівництвом відображає важливість послідовної, надійної передачі даних для забезпечення енергоефективності та ефективності експлуатації.Тут PCA9615 ілюструє свою роль у оркеструванні безшовного контролю.

Довгі запуски I2C та кілька джерел живлення

Додаток I2C Communication та системи з декількома джерелами живлення вводять унікальні виклики, головним чином, через помітні зміщення.PCA9615 вирішує ці проблеми, використовуючи диференціальну сигналізацію, захищаючи цілісність даних над розширеними відстанями.Ця стратегія порівнянна з практикою управління центром обробки даних, де збереження якості сигналу на довгих розтяжках кабелю корисна для надійності мережі.Техніка зміцнює зв’язок, забезпечуючи надійне спілкування в вимогливих умовах.

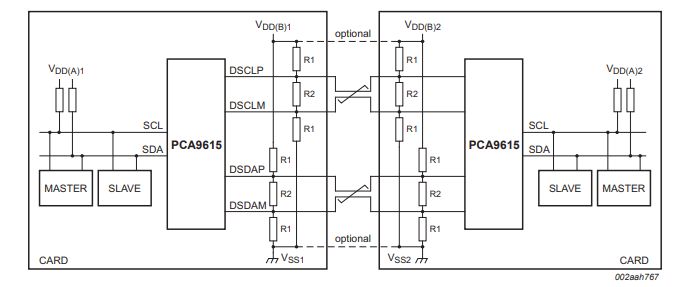

Типова схема застосування

Діаграма схеми PCA9615

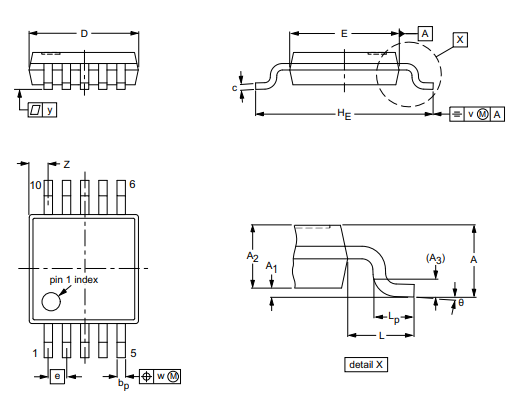

Інформація про пакет

Інформація про виробника

NXP Semiconductors N.V., видатна сила в рішень безпечному підключенню, налаштовану для вбудованих додатків, послідовно сприяє інноваціям у різних секторах, включаючи ринки автомобільної, промислової та IoT, мобільної та комунікаційної інфраструктури.Їх невгамовні амбіції-створити розумніші, безпечніші та краще пов’язані рішення.

Інновації в автомобільному секторі

Удосконалення NXP в автомобільному секторі значно виділяються.Їх складні мікроконтролери та процесори значно підвищили безпеку транспортних засобів, покращені інформаційно -розважальні системи та вдосконалені автономні можливості водіння.Інтеграція цих технологій високого рівня збагачує досвід водіння, забезпечуючи безпеку та ефективність автомобіля.Провідні виробники автомобілів, що включають свої рішення, підкреслюють привід для задоволення сучасних транспортних потреб.

Промислові та IoT

У промислових та IoT домініонах рішення NXP спричинили значні зміни в автоматизації фабрики, розумному вимірюванні та сенсорних мережах.Їх продукція спрямована на оптимізацію продуктивності та надійності, динаміки у промислових умовах високого стресу.Постійне вдосконалення та впровадження їх рішень IoT сприяють взаємопов'язаним екосистемам, що сприяють плавному обміну даними, ефективним управлінням ресурсами та чудовим операційним контролем.

Вплив на мобільний ринок

Присутність NXP на ринку мобільних пристроїв значно підвищує конфіденційність, забезпечує механізми оплати та полегшує безконтактні взаємодії.Використовуючи технологію поблизу польової комунікації (NFC), вони революціонізують взаємодію споживачів, що забезпечують швидші та безпечніші транзакції.Постійні інновації в цій сфері зосереджуються на підвищенні безпеки даних, одночасно підвищуючи зручність користувача серед зростаючого цифрового ландшафту.

Комунікаційна інфраструктура

У комунікаційній інфраструктурі високоефективні рішення та процесори NXP є необхідними для просування мережевих можливостей.Ці внески дозволяють розробити більш ефективні та надійні системи комунікації, основні для розширення глобальної зв’язку.Підвищуючи ефективність та масштабованість мережі, NXP лежить в основі інфраструктури, необхідної для просування сучасних методик зв'язку, таких як 5G.

PDF -таблиця

PCA9615DPJ DATASHEETS:

PCA9615dp.pdf

PCA9615dp.pdf

Часті запитання [FAQ]

1. Що використовується PCA9615?

PCA9615 служить для відключення буфера шини, що підтверджує інструментальний у пошуку несправностей, послідовності живлення та ізоляції сегмента у великих системах шини.Допомагаючи у пошуку несправностей та ізоляції сегмента, це посилює реконфігурацію та дозволяє конкретним розділам бути неактивними, коли не потрібно постійно.У налаштуваннях, де операційна ефективність має перевагу, PCA9615 сприяє стратегічному управлінню системними ресурсами.Тимчасово відключаючи невикористані сегменти автобусів оптимізують продуктивність загальної системи.У складних промислових умовах, де потрібні безперервні роботи та мінімальний час простою, роль PCA9615 стає необхідною для масштабних виробничих заводів, ізолюючі сегменти шини для обслуговування без зупинки всієї системи підвищує продуктивність та зменшує ризики.Динамічна реконфігурація сегментів автобусів створює більш адаптивну та стійку інфраструктуру.Що стосується послідовності живлення, то PCA9615 забезпечує контрольовану активацію різних частин шини.Цей підхід сприяє стабільності та запобігає потенційному перевантаженню запуску в середовищах даних високої щільності, таких як центри обробки даних, він забезпечує синхронізовану активацію компонентів, уникаючи вузьких місць та забезпечення плавної ініціалізації.
