Microcontroller PIC18F4620: Особливості, шпильки та посібник для даних даних

Ця стаття починається з вивчення мікроконтролера PIC18F4620, обговорюйте його баланс між обчислювальною потужністю та економічною ефективністю.Ми детально вивчимо можливості мікроконтролера, такі як його довговічність та енергоефективність.Цей метод не тільки робить інформацію більш відносною, але й кориснішою для вас, заохочуючи більш глибоку оцінку технології та мотивуючи подальше дослідження ролі PIC18F4620 у просуванні технології мікроконтролерів.

Каталог

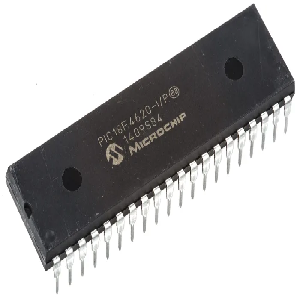

Огляд PIC18F4620

З Pic18f4620 Мікроконтролер демонструє поєднання обчислювальної ефективності та економічної ефективності, використовуючи свою вдосконалену пам'ять програми Flash для чудової міцності та тривалості життя.Ця характеристика знаходить корисність у програмах, що потребують частого переписування пам'яті, забезпечуючи довгострокову надійність.Серія PIC18, включаючи Pic18f2525, Pic18f2620, Pic18f4525і Pic18f4620 Моделі виготовлені для задоволення потреб високопродуктивних та чутливих до енергетики впровадження.

Виношення PIC18F4620

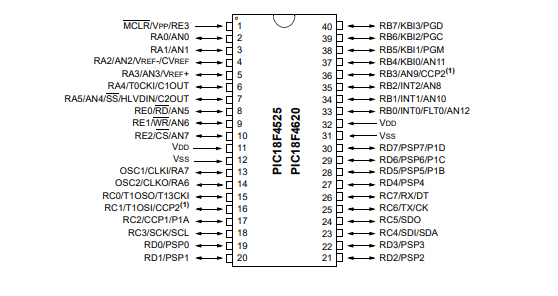

Конфігурація PIN

Сили та наземні шпильки

Вимоги до потужності для PIC18F4620 від 2 В до 5,5 В, що обслуговуються через шпильки VDD та VSS.VDD підключається до позитивної напруги живлення.VSS позначається для землі.

Розміщення відповідних конденсаторів роз'єднання, таких як керамічні або типи тантума, поблизу цих шпильок допомагає у зменшенні шуму та підтримці стабільної роботи, стабільна доставка живлення підтримує послідовну продуктивність мікроконтролерів.

Шпильки для генератора

Шпильки OSC1 та OSC2 використовуються для підключення зовнішніх кристалів або резонаторів, генеруючи годинник, необхідний для роботи.Вибір джерела годинника є використанням, оскільки він впливає як на споживання електроенергії, так і на продуктивність.Вибір відповідних компонентів осцилятора гарантує, що мікроконтролер функціонує на потрібній частоті з мінімальним тремтінням.

Вхідні/вихідні порти

Мікроконтролер включає кілька портів вводу/виводу: порта, порта, портк, порт та порта.Кожен порт, що складається з декількох шпильок, може бути налаштований як вхід або вихід залежно від вимог програми.

Ефективно використання цих портів може впорядкувати процеси проектування, ініціалізація регістрів TRIS визначає вхідний або вихідний стан штифтів для управління зовнішніми схемами, такими як датчики, комутатори та світлодіоди.

Спеціальні функціональні шпильки

Конкретні штифти виділяються для спеціалізованих функцій:

Канали аналого-цифрового перетворення (АЦП)

Виходи модуляції на ширину імпульсу (ШІМ)

Інтерфейси зв'язку: UART, SPI та I2c

Використання цих вбудованих периферійних пристроїв, таких як таймери та модулі комунікації, збагачення конструкцій ланцюгів та підвищення функціональності.Наприклад, використання вбудованої комунікації UART може спростити зусилля з кодування та підвищити надійність передачі даних у проектах серійних комунікацій.

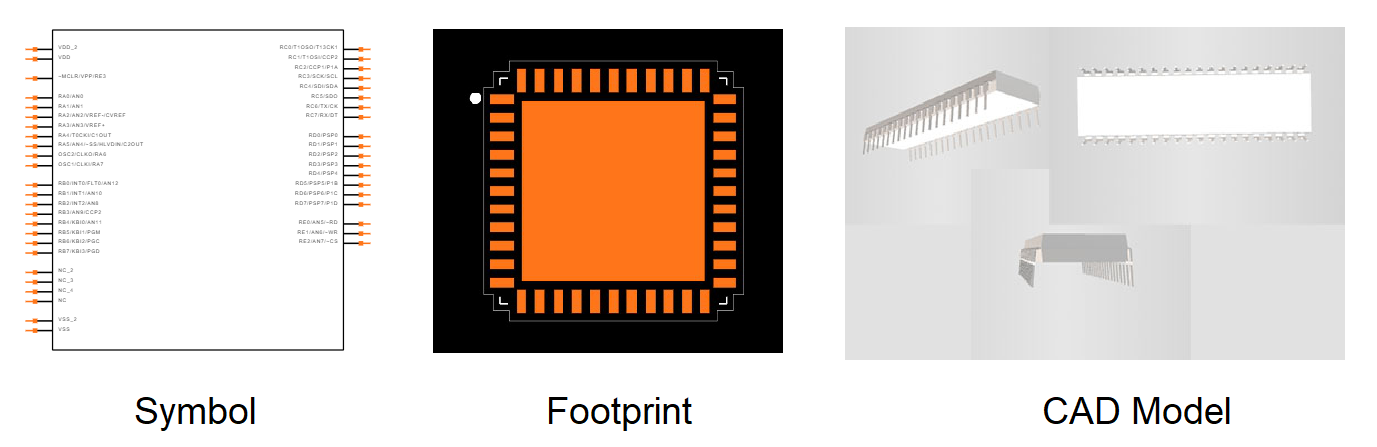

Символ PIC18F4620, слід та модель CAD

SIMPRIC

Символ PIC18F4620 служить графічним зображенням, що використовується в схемах для позначення компонента та його електричних з'єднань.Символ включає всі шпильки та їх позначені функції, що дозволяє безперешкодно схематичний дизайн.

PIC18F4620 Слід

Слід для PIC18F4620 визначає фізичний макет та розмір компонента на друкованій платі.Сюди входить розташування та розміри прокладок, які корисні для безпечної та надійної пайки.

PIC18F4620 CAD Модель

Модель CAD (комп'ютерна конструкція) пропонує 3D-представлення мікроконтролера PIC18F4620, що деталізує фізичні аспекти, такі як висота, ширина та макет штифтів.Модель CAD є важливим для точного дизайну PCB, що дозволяє точно розміщувати та просторове планування.

Особливості PIC18F4620

PIC18F4620 забезпечує пристосовані режими роботи для різних вимог щодо економії електроенергії, додаючи дотик до його зручності:

Режими роботи

Запуск: активує як процесор, так і периферійні пристрої, забезпечуючи негайну чутливість до активних завдань.

Не працює: відключає процесор, зберігаючи периферійну діяльність, ідеально підходить для сценаріїв, де фонові процеси потребують уваги.

Сон: Потужність у процесорі та периферійні пристрої, ідеально підходить для збереження енергії в періоди бездіяльності.

Ефективність потужності

Ultra-Low 50NA введення витоку: це мінімізує ненавмисний струм, фактор точності додатків, де витік може поставити під загрозу продуктивність і, розширюючи надійність.

Режим запуску: споживає скромні 11 мкА, що відображає його придатність для енергозберігаючих операцій, що потребують частого активації без надмірного розтягування енергії.

Режим холостого ходу: малює лише 2,5 мкА, корисно для завдань, які потребують периферійного моніторингу, не вимагаючи повної обробки.

Режим сну: Використовує надзвичайно низьку 100NA, ідеально підходить для застосувань, де збереження терміну служби акумулятора протягом тривалих періодів бездіяльності - це чудово.

Осцилятор TIMER1: працює на 900NA з частотою 32 кГц, підтримуючи функції, що ведуть хроном, з мінімальною потужністю, забезпечуючи точність операцій, що залежать від часу, навіть у станах малої потужності.

Таймер сторожової собаки: споживає 1,4 мкА, сприяючи стабільності системи шляхом автоматичного скидання мікроконтролера, якщо виявлено несправність програмного забезпечення або невідповідний стан, гарантія запевняє покладання на безперебійне обслуговування.

Програми в вбудованих системах

Врівноваження продуктивності з споживанням електроенергії: Вибір відповідних режимів на основі експлуатаційних потреб може продовжити час роботи акумулятора на портативних пристроях.

Точність та надійність: Ультра-низький струм витоку введення та ефективні осцилятори гарантують, що система залишається точною та надійною, навіть при роботі в станах малої потужності.

Переваги PIC18F4620

Гнучкість осцилятора

Кристалічний генератор: Працюючи до 40 МГц, підвищеного 4 -кратною фазовою петлею (PLL), пропонує чудові продуктивність та швидкість, що робить його придатним для додатків, де потрібна точність.

Режими RC: обробляє до 4 МГц із налаштуванням зовнішнього резистора (RC), що розширюється до 40 МГц із зовнішнім джерелом годинника, забезпечуючи пристосованість у різних сценаріях.

Внутрішній блок осциляторів: коливається від 31 кГц до 8 МГц, забезпечуючи швидкий час пробудження від режиму сну (1 мкс), що зменшує затримку та сприяння ефективному управлінні енергією.

Поминальний монітор годинника: додає надійність, забезпечуючи безпечне відключення у разі відмови периферійного годинника, посилюючи надійність системи.

Помітні периферійні пристрої

Раковина/джерело з високим потоком: кожен штифт вводу/виводу керує до 25 мА, розміщуючи більш високі вимоги до потужності без зовнішніх драйверів.

Множинні виходи та ШІМ: Ця функція підтримує синхронний контроль над різними модулями для управління двигуном та комунікаційних системах, підвищення ефективності експлуатації.

Головний синхронний послідовний порт (MSSP): підтримує протоколи SPI/I2C, імперативні для ефективного багато-IC-комунікації, що дозволяє безперебійній інтеграції у складні конструкції.

Покращений модуль USART та ADC: USART підтримує як асинхронні, так і синхронні режими, тоді як 10-бітний АЦП пропонує до 13 каналів для широкого збору даних та серійного зв'язку в сенсорній взаємодії та телеметрії.

Аналогові компаратори та HLVD: подвійні аналогові компаратори та 16-рівневе виявлення високої/низької напруги (HLVD) полегшують точне моніторинг напруги та прийняття рішень, підтримуючи додатки, що знаходяться на точність.

Особливості

Ця функція, оптимізована компілятором: укладений для компіляторів C, ця функція спрощує розробку, впорядковуючи шлях до ринку складних проектів.

Міцні цикли пам'яті: пропонує 100 000 циклів стирання/запису для посиленого спалаху та до 1 000 000 циклів для EEPROM, забезпечуючи довговічність та надійність збережених даних у суворому застосуванні.

Самопрограмований та налагодження в закладі: підтримує самопрограмування та налагодження в закладі за допомогою двох шпильок, вдосконалюючи гнучкість програмування та ефективність усунення несправностей, помітна перевага в різних інженерних практиках.

Широкий діапазон напруги: працює від 2,0 В до 5,5 В з параметрами скидання коричневого виводу, забезпечуючи стабільні показники в різних умовах енергії в портативних та чутливих до електроенергії пристроїв.

PIC18F4620 Технічні характеристики

Тип	Параметр
Заводський час	6 тижнів
Кріплення	Через отвір
Монтажний тип	Через отвір
Пакет / кейс	40-ти (0,600, 15,24 мм)
Кількість шпильок	40
Перетворювачі даних	A/D 13x10b
Кількість I/OS	36
Таймери сторожових	Так
Робоча температура	-40 ° C ~ 125 ° C TA
Упаковка	Трубка
Серія	Pic® 18f
Опублікований	2004 рік
Код JESD-609	E3
Код PBFREE	Так
Статус частини	Активний
Рівень чутливості до вологи (MSL)	Не застосовується
Кількість закінчення	40
Термінальна обробка	Матовий олово (sn)
Максимальна розсіювання потужності	1 Вт
Термінальна позиція	Подвійний
Напруга живлення	5В
Частота	40 МГц
Номер базової частини	Pic18f4620
Кількість шпильок	40
Напруга живлення-Max (VSUP)	5,5 В
Живлення	5В
Інтерфейс	I2c, spi, uart, usart
Розмір пам'яті	64 кбб
Тип генератора	Внутрішній
Розмір оперативної пам’яті	3,8 к х 8
Напруга - постачання (VCC/VDD)	4,2 В ~ 5,5 В
UPS/UCS/PERIFERCAL ICS Тип	Мікроконтролер
Кількість бітів	8
Основний процесор	Рис
Периферійні пристрої	Коричневий виявлення/скидання, HLVD, POR, PWM, WDT
Тип пам'яті програми	Спалах
Розмір ядра	8-бітний
Розмір пам'яті програми	64 кб 32k x 16
Зв'язок	I2c, spi, uart/usart
Поточний струм-максимум	35 мА
Розмір бітового	8
Час доступу	40 мкс
Має ADC	Так
Канали DMA	Ні
Ширина шини даних	8b
Кількість таймерів/лічильників	4
Розмір EEPROM	1 к х 8
Сім'я процесора	Рис
Кількість каналів АЦП	13
Кількість каналів PWM	2
Кількість USB -каналів	1
Висота	4.953 мм
Довжина	53,09 мм
Ширина	14.732 мм
Досягнення SVHC	Немає SVHC
Радіаційне твердіння	Ні
Статус ROHS	ROHS3, що відповідає
Вільно	Вільно

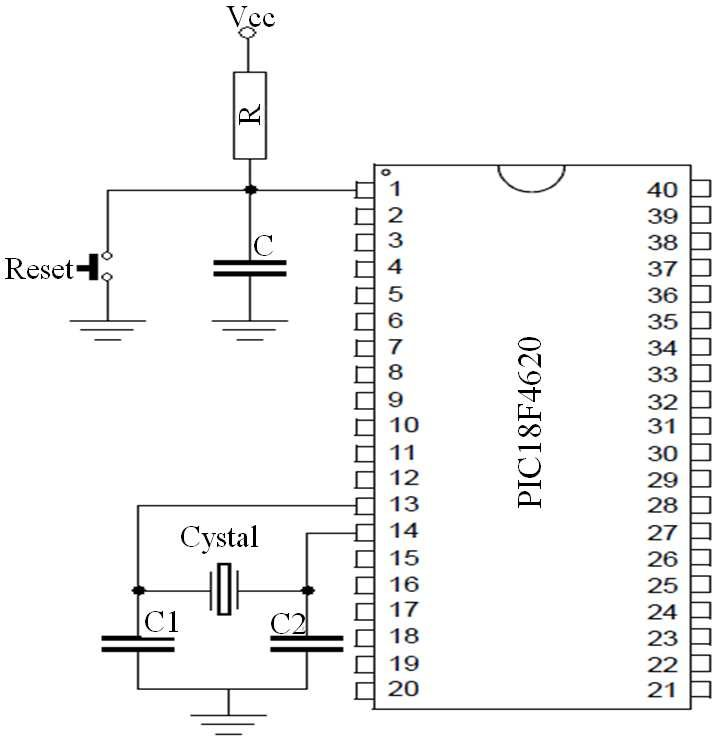

Функціональна блок -схема

Еквівалентні моделі PIC18F4620

• Pic18f4620-i/mlМікроконтролери та процесори

• Pic18lf4620-i/mlМікроконтролери та процесори

• Pic18lf4620t-e/mlМікроконтролери та процесори

• Pic18f4620-e/mlМікроконтролери та процесори

PIC18F4620 Порівнянні частини

Номер деталі	Виробник	Пакет / кейс	Кількість шпильок	Ширина шини даних	Кількість вводу/виводу	Інтерфейс	Розмір пам'яті	Напруга живлення	Периферійні пристрої	Переглянути порівняно
Pic18f4620-e/p	Мікрочіп -технологія	40-ти (0,600, 15,24 мм)	40	8 б	36	I2c, spi, uart, usart	64 кб	5 v	Коричневий виявлення/скидання, HLVD, POR, PWM, WDT
Pic18f4680-e/p	Мікрочіп -технологія	40-ти (0,600, 15,24 мм)	40	8 б	36	Може, i2c, spi, uart, usart	64 кб	5 v	Коричневий виявлення/скидання, HLVD, POR, PWM, WDT	Pic18f4620-e/p vs pic18f4680-e/p
Pic18f4680-i/p	Мікрочіп -технологія	40-ти (0,600, 15,24 мм)	40	8 б	36	Може, i2c, spi, uart, usart	64 кб	5 v	Коричневий виявлення/скидання, HLVD, POR, PWM, WDT	Pic18f4620-e/p vs pic18f4680-i/p
Pic18f4610-i/p	Мікрочіп -технологія	40-ти (0,600, 15,24 мм)	40	8 б	36	I2c, spi, uart, usart	64 кб	5 v	Коричневий виявлення/скидання, HLVD, POR, PWM, WDT	Pic18f4620-e/p vs pic18f4610-i/p

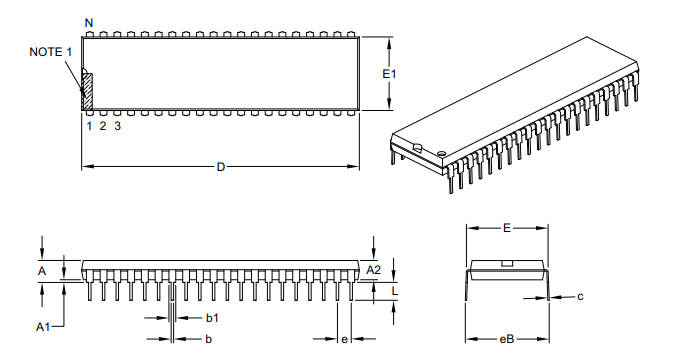

Упаковка та розміри PIC18F4620

Розміри PIC18F4620	Обмеження розмірів	Хв (дюйми)	Ном (дюйми)	Макс (дюйми)
Кількість шпильок	П.		40
Стовп	Е		0,100 BSC
Зверху до літака для сидіння				0,25
Товщина формованої упаковки	A2	0,125		0,195
База до літака для сидіння	A1	0,015
Ширина плеча до плечей	Е	0,59		0,625
Формована ширина пакету	E1	0,485		0,58
Загальна довжина	Р.	1,98		2.095
Наконечник до літака сидіння	Л	0,115		0,2
Товщина свинцю	c	0,008		0,015
Верхня ширина свинцю	B1	0,03		0,07
Нижня ширина свинцю	б	0,014		0,023
Загальний інтервал ряду	еб			0,7

Фон виробника

Microchip Technology Inc. перевершує мікроконтролера, змішаний сигнал та аналогові прогреси.Фірма активно займається освітньою службою, надаючи широкий збір ресурсів.Серед них організовані лабораторії, детальні навчальні програми, спеціалізовані навчальні заняття та вдосконалені інструменти розвитку.

PDF -таблиця

PIC18LF4620-I/ML DATASHEETS:

PIC18FX525, X620 DataSheet.pdf

Зміни етикетки та упаковки 23/вересня/2015.pdf

Зміни упаковки 10/жовтень/2016.pdf

PIC18F (2, 4) Специфікація програмування ZZZ.pdf

2,73 кГц.pdf

Дротяна облігація chg rot 19/липня 2016.pdf

PIC18F4620-E/P DataShets:

PIC18F (2, 4) Специфікація програмування ZZZ.pdf

PIC18FX525, X620 DataSheet.pdf

Зміни етикетки та упаковки 23/вересня/2015.pdf

Зміни упаковки 10/жовтень/2016.pdf

Mult dev 13/квітень/2020.pdf

Дріт chg 13/січень/2016.pdf

Часті запитання [FAQ]

1. Що таке PIC18F4620?

PIC18F4620 - це універсальний мікроконтролер, який високо оцінив свою пристосованість у промислових програмах.Її архітектура, розроблена для мінімізації використання електроенергії, забезпечує надійні можливості обробки, які добре резонують у жорстких умовах.Інші часто схиляються до цього мікроконтролера, враховуючи його витривалість та широку підтримку інструментів, що спрощує процеси розробки.

2. Як я програмувати pic18f4620?

Щоб запрограмувати PIC18F4620, виконайте ці кроки:

Відкрийте MPLAB, всеохоплюючий IDE, призначений для продуктів мікрочіпів.

Виберіть тип проекту, над яким ви працюєте.

Вкажіть точну модель мікроконтролера.

Виберіть відповідний компілятор.

Визначте шлях проекту для організованого робочого процесу.

3. Який розмір PIC18F4620?

PIC18F4620, з розмірами 2,095 х 0,58 х 0,195 дюймів, безперешкодно вписується в тісні проміжки, необхідні в компактних та вбудованих системах.Цей розмір дозволяє легко інтегрувати в різні апаратні макети, узгоджуючись із космічними принципами дизайну, що сприяють сучасному прогресу технологій.
