Програмований логічний контролер (PLC): робота, типи та застосування

Програмований логічний контролер (ПЛК) — це те, що ви використовуєте для автоматизації машин і промислових процесів надійним і контрольованим способом.У цій статті ви дізнаєтесь, що таке ПЛК, як він працює під час циклу сканування та як його основні апаратні компоненти функціонують разом.Ви також побачите різні типи ПЛК, поширені мови програмування та те, як пристрої введення та виведення підключають контролер до обладнання.Наприкінці ви чітко зрозумієте, де використовуються ПЛК і чому вони важливі в системах автоматизації.

Каталог

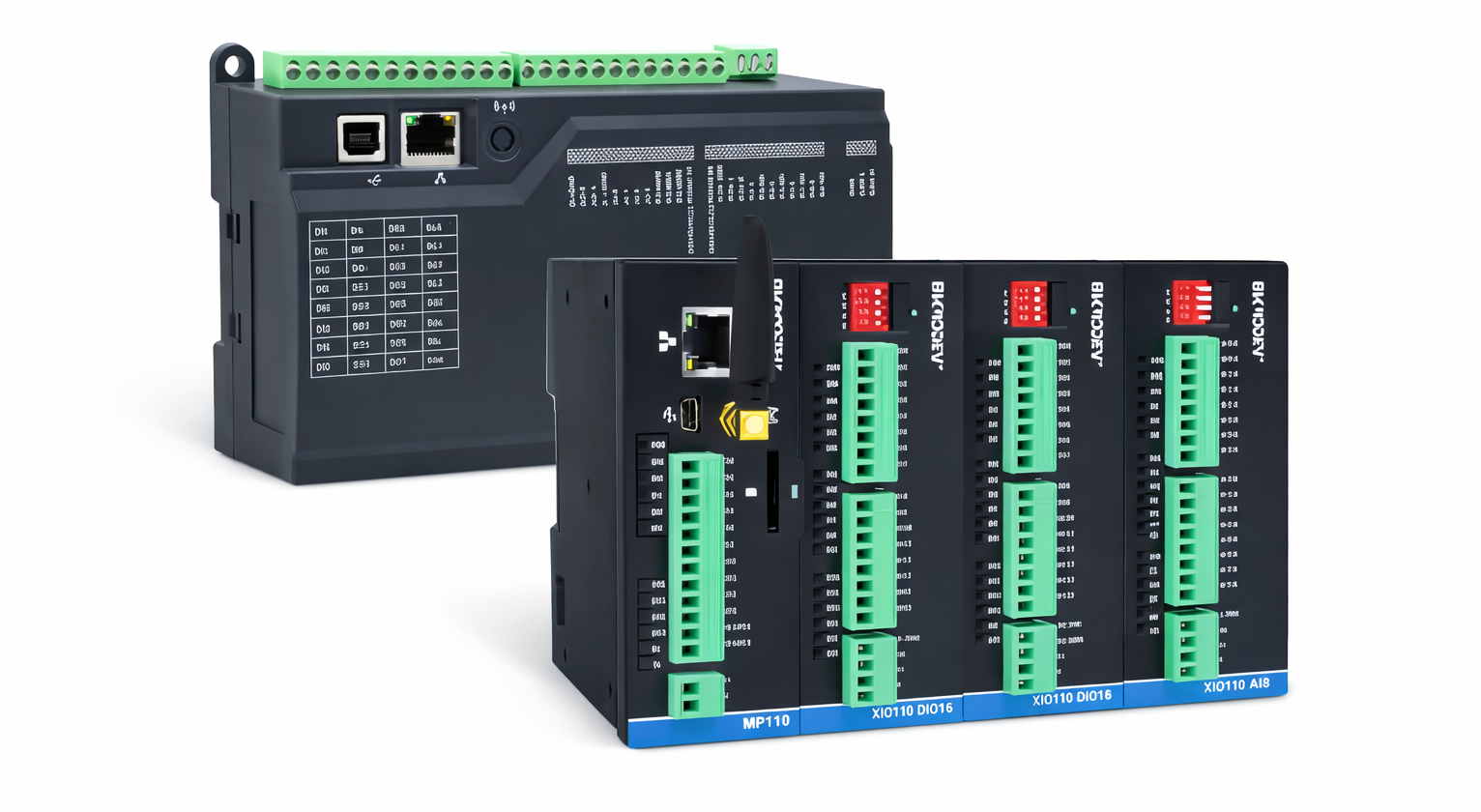

Рисунок 1. Програмований логічний контролер (PLC)

Що таке програмований логічний контролер?

Програмований логічний контролер (ПЛК) — це надійний промисловий пристрій керування, який використовується для автоматизації машин і процесів.Він призначений для надійного виконання завдань керування в середовищах з електричними перешкодами, вібрацією та змінами температури.ПЛК широко використовуються, оскільки вони забезпечують стабільне, повторюване керування за допомогою програмного забезпечення, а не жорстких реле.Вони дозволяють модифікувати або розширювати системи автоматизації без заміни цілих панелей.У промисловій автоматизації ПЛК служать центральним блоком прийняття рішень, який координує вхідні та вихідні дані відповідно до попередньо визначеної логіки.

Як працює ПЛК?

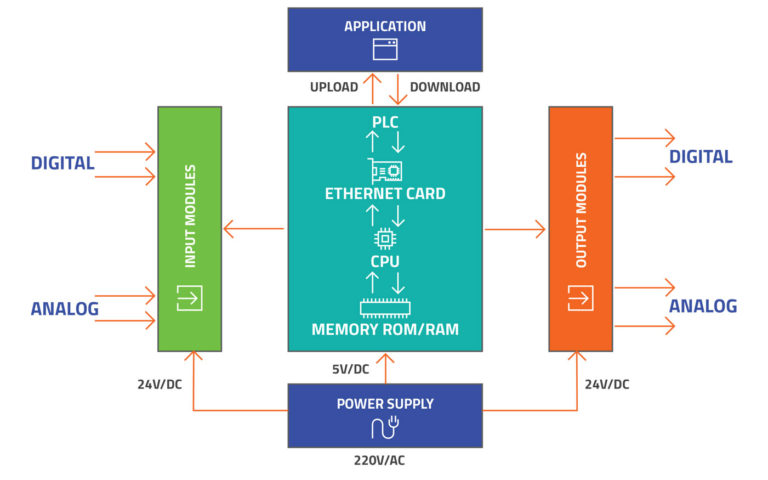

Рисунок 2. Робочий цикл ПЛК

ПЛК працює, багаторазово виконуючи простий і передбачуваний робочий цикл, який називається циклом сканування.Як показано на малюнку, процес починається зі сканування входу, коли ПЛК зчитує поточний стан підключених сигналів.Далі контролер виконує програму, застосовуючи збережену логіку до вхідних станів.Після оцінки логіки ПЛК виконує оновлення виходу, відповідно змінюючи вихідні сигнали.Ця послідовність виконується безперервно в циклі, дозволяючи ПЛК швидко реагувати на зміни.Малюнок ілюструє цей замкнутий цикл читання, обробки та оновлення.Ця циклічна робота забезпечує стабільний і часовий контроль у системах промислової автоматизації.

Компоненти системи ПЛК

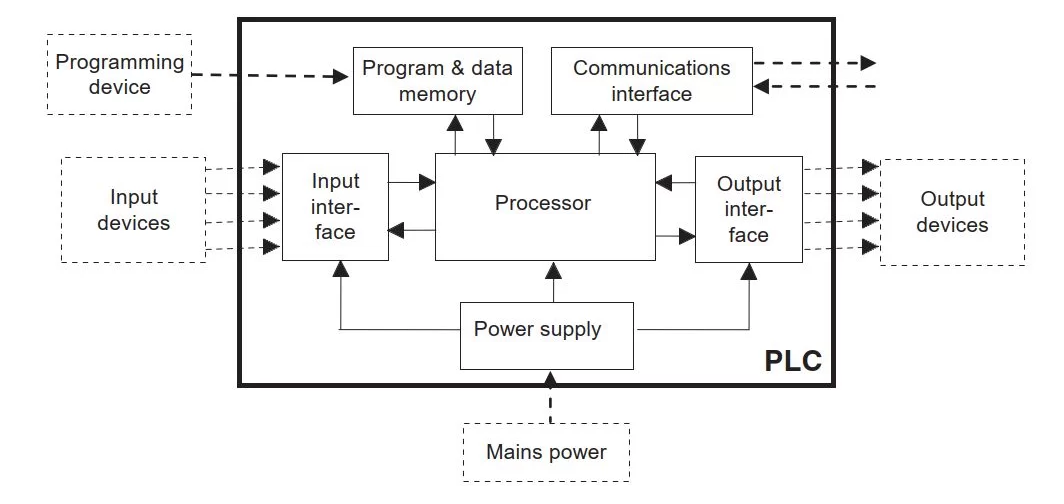

Рисунок 3. Основні компоненти системи ПЛК

• ЦП (центральний процесор)

Центральний процесор є ядром ПЛК і відповідає за обробку керуючих команд.Він керує логікою виконання, внутрішньою координацією та загальною роботою контролера.Центральний процесор забезпечує послідовну та детерміновану поведінку під час виконання завдань автоматизації.

• Джерело живлення

Джерело живлення перетворює вхідну електроенергію в регульовану напругу, необхідну для ПЛК.Він забезпечує стабільне живлення всіх внутрішніх модулів і захищає систему від перепадів напруги.Надійна подача електроенергії є важливою для безперервної роботи.

• Модулі введення

Модулі введення отримують сигнали від зовнішніх пристроїв і перетворюють їх у форму, яку може розпізнати ПЛК.Вони забезпечують електричну ізоляцію та формування сигналу для захисту внутрішніх ланцюгів.Ці модулі діють як інтерфейс між фізичним процесом і контролером.

• Вихідні модулі

Модулі виведення надсилають керуючі сигнали від ПЛК на зовнішні пристрої.Вони перетворюють рішення внутрішнього контролю в електричні сигнали, придатні для польового обладнання.Правильне поводження з виходом забезпечує точні та безпечні дії керування.

• Пам'ять (програма та дані)

Пам'ять ПЛК зберігає керуючі програми та системні дані, необхідні для роботи.Він зберігає інформацію про конфігурацію та робочі значення під час роботи.Пам'ять гарантує, що ПЛК може послідовно виконувати логіку протягом циклів.

• Інтерфейси зв'язку

Комунікаційні інтерфейси дозволяють ПЛК обмінюватися даними із зовнішніми системами.Вони підтримують інтеграцію з іншими контролерами, системами моніторингу та пристроями програмування.Ці інтерфейси забезпечують координовану автоматизацію великих систем.

Типи ПЛК

Компактні ПЛК

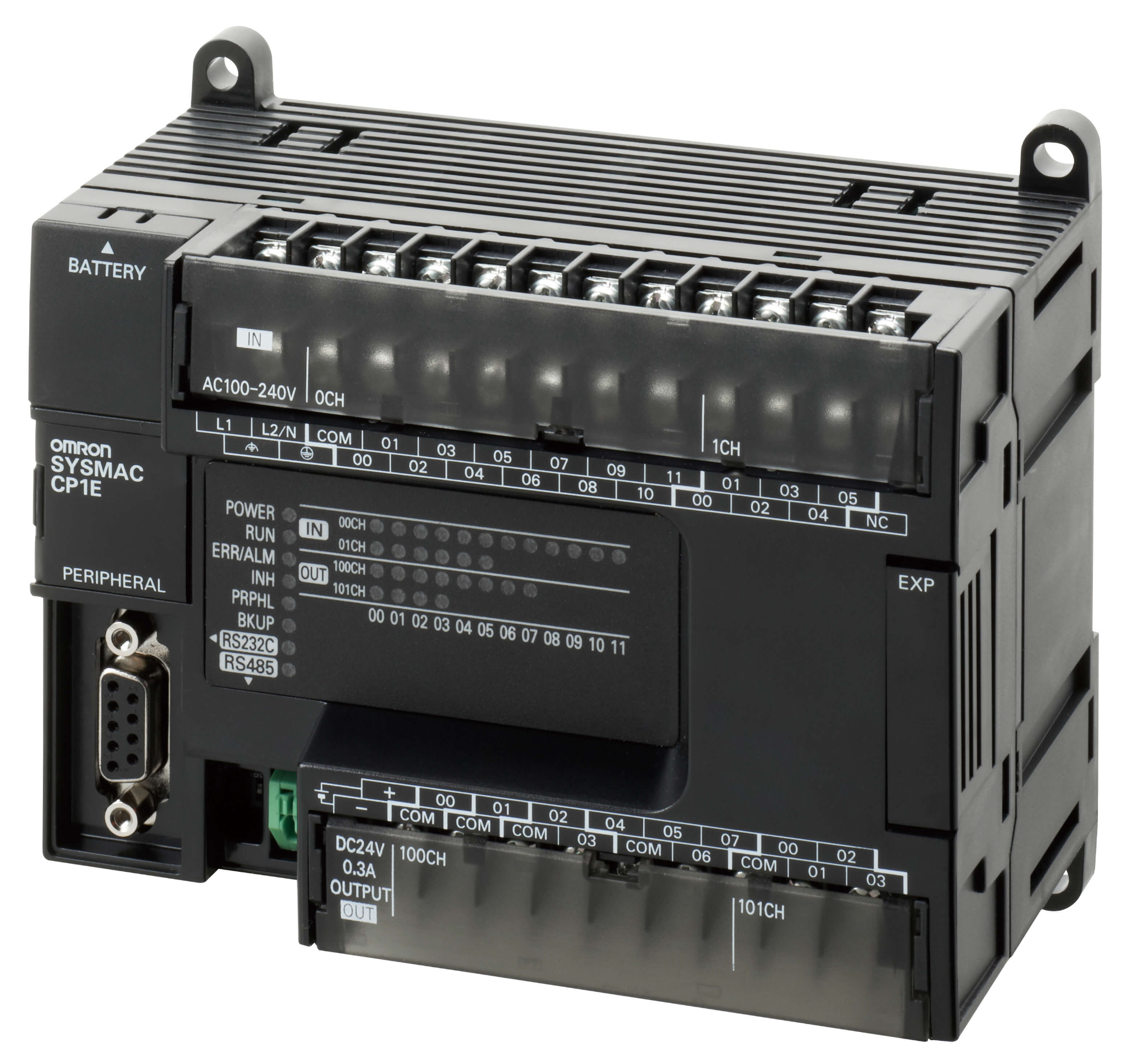

Малюнок 4. Компактний ПЛК

Компактний ПЛК — це автономний контролер із фіксованими входами, виходами та функціями обробки в одному блоці.Він розроблений для невеликих завдань автоматизації, де простір і вартість обмежені.На малюнку показано, як усі функції керування об’єднані в одному корпусі.Компактні ПЛК прості в установці та потребують мінімальної кількості проводів.Вони зазвичай використовуються в простих панелях керування та автономних машинах.Їх фіксована конструкція робить їх придатними для застосування зі стабільними та чітко визначеними вимогами.Компактні ПЛК забезпечують надійне керування без необхідності розширення системи.

Модульні ПЛК

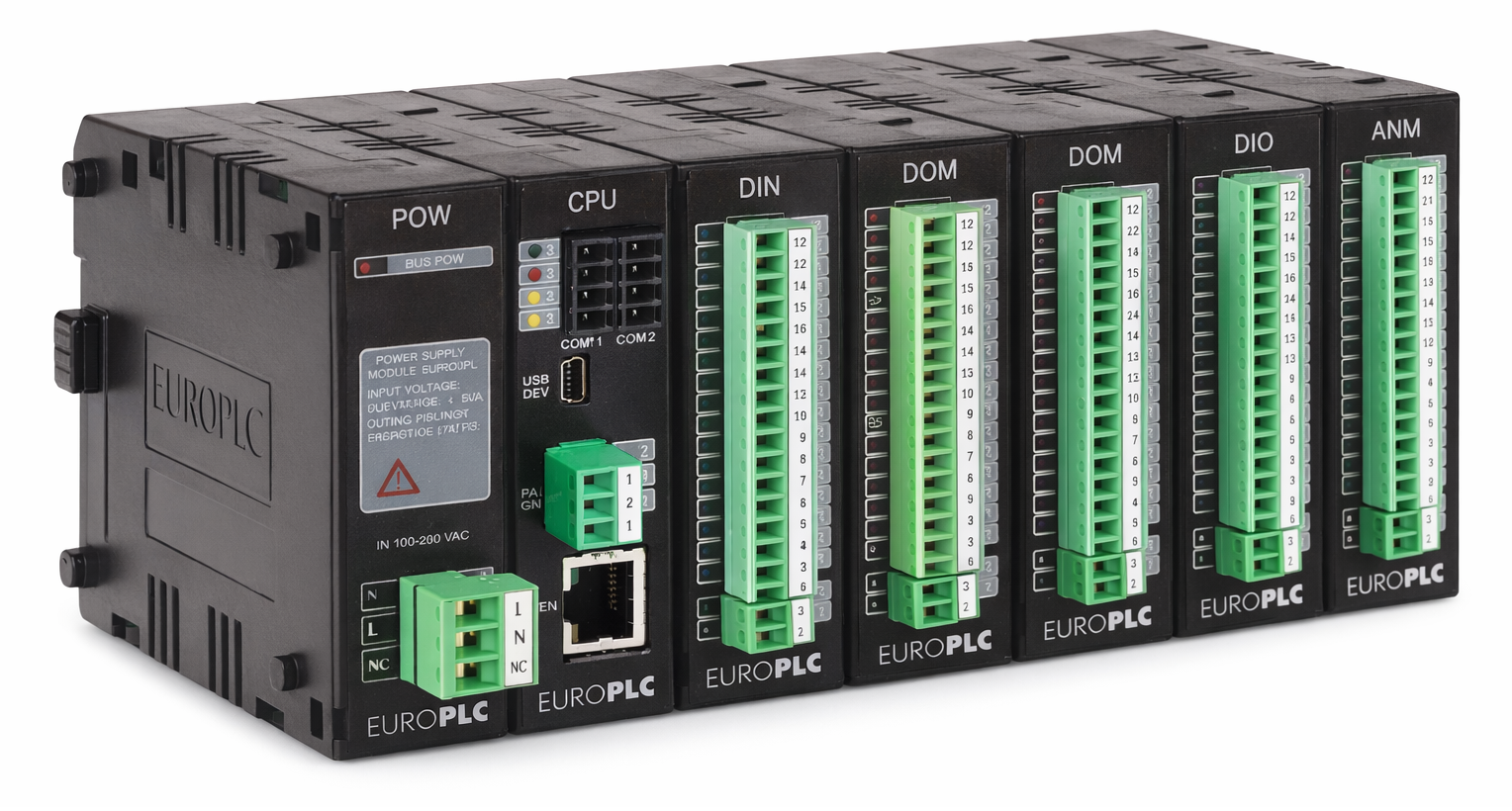

Рисунок 5. Модульний ПЛК

Модульний ПЛК складається з окремих модулів, підключених до центрального контролера.Кожен модуль виконує певну функцію, таку як обробка або обробка сигналів.На малюнку показано, як модулі розташовані пліч-о-пліч, щоб утворити повну систему.Модульні ПЛК дозволяють додавати або видаляти модулі в міру зміни системних вимог.Така гнучкість робить їх придатними для середніх і великих систем автоматизації.Розширення можна здійснити без заміни всього контролера.Модульні ПЛК підтримують масштабовані та адаптовані рішення керування.

ПЛК, що монтуються в стійку

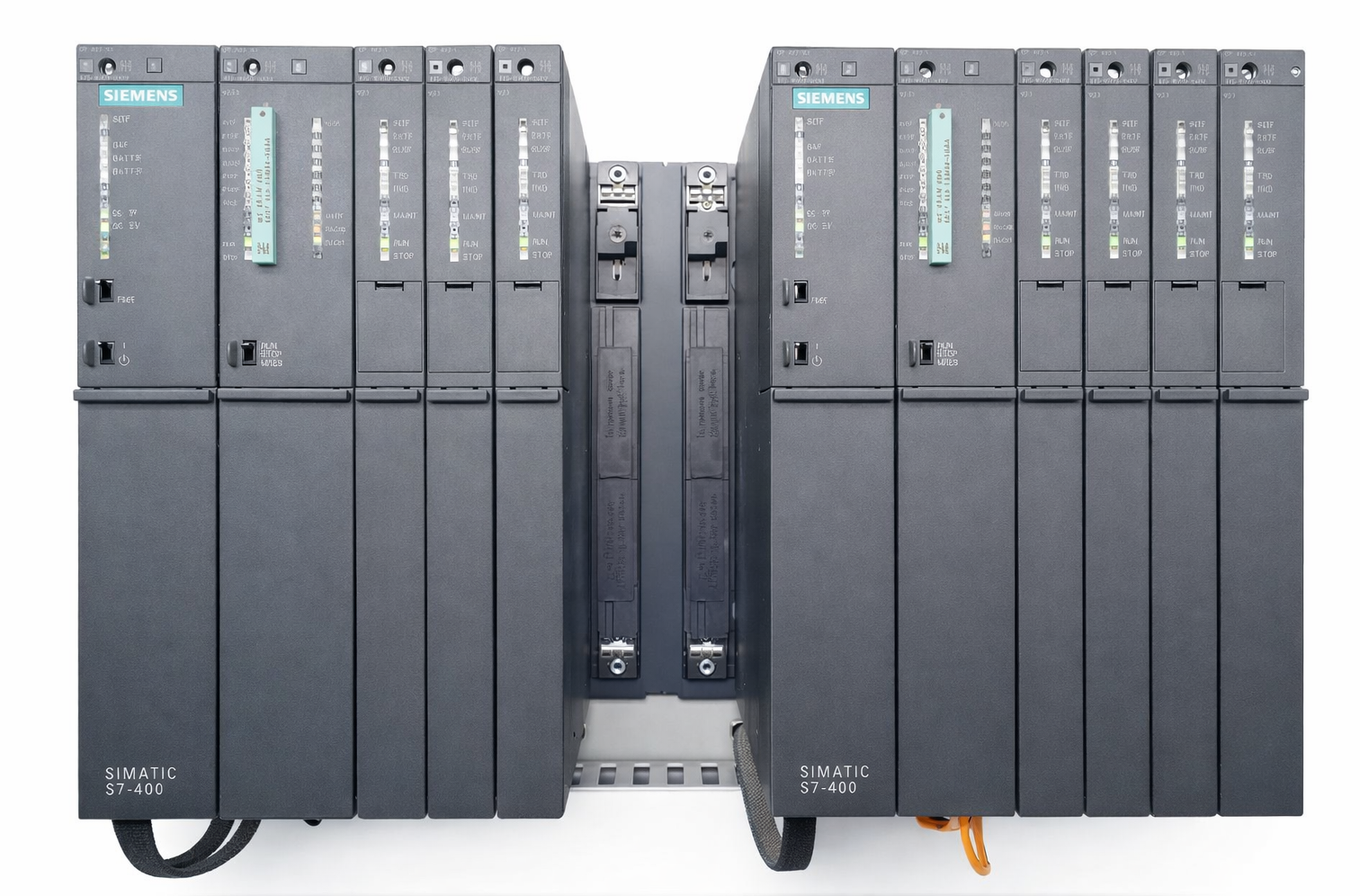

Малюнок 6. ПЛК, встановлений у стійку

ПЛК, що монтується в стійку, — це контролер великої ємності, розроблений для великих систем керування.Він використовує спеціальну стійку для розміщення кількох функціональних модулів у організованій структурі.На малюнку показано модулі, встановлені на спільній задній платі всередині стійки.ПЛК, встановлені в стійку, підтримують велику кількість сигналів і складні конфігурації.Вони створені для систем, які вимагають високої надійності та тривалої експлуатації.Така структура дозволяє легко обслуговувати та замінювати модулі.ПЛК, що встановлюються в стійку, підходять для вимогливих середовищ автоматизації.

ПЛК безпеки

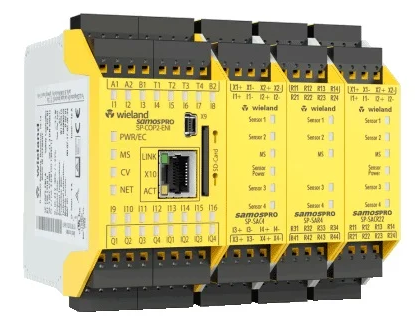

Рисунок 7. ПЛК безпеки

ПЛК безпеки — це спеціалізований контролер, призначений для керування функціями керування, пов’язаними з безпекою.Він працює окремо від стандартної логіки керування для забезпечення надійної безпечної роботи.На малюнку виділено спеціальні модулі безпеки та з’єднання, які використовуються для завдань захисту.ПЛК безпеки контролюють сигнали та підтримують безпечний стан системи, коли виникають ненормальні умови.Вони побудовані з функціями резервування та виявлення несправностей.ПЛК безпеки забезпечують контрольовані та передбачувані реакції в критично важливих для безпеки системах.

Мови програмування ПЛК

Сходова логіка (LD)

Ladder Logic (LD) — це графічна мова програмування ПЛК, створена за моделлю традиційних схем керування реле.Він представляє логіку керування за допомогою щаблів, розташованих між двома вертикальними рейками, подібно до електричних сходових схем.Контакти і котушки використовуються для наочного вираження логічних умов і дій управління.Завдяки цій структурі зв’язки контролю легко розпізнати та дотримуватися.Сходова логіка чітко показує, як логічні умови комбінуються для формування контрольних рішень.Завдяки звичному оформленню його легко читати навіть новачкам.LD широко використовується для створення чіткої та зручної логіки керування ПЛК.

Функціональна блок-схема (FBD)

Функціональна блок-схема (FBD) — це блочна мова програмування ПЛК, яка використовується для візуального представлення функцій керування.Він організовує логіку керування у функціональні блоки, з’єднані сигнальними лініями.Кожен блок виконує певну операцію, таку як логічна обробка, порівняння або маніпулювання сигналами.З’єднання між блоками показують, як дані проходять через логіку керування.Ця візуальна структура допомагає спростити складні зв’язки керування.FBD добре підходить для представлення логічних і безперервних функцій керування.Він забезпечує чіткий і структурований спосіб створення програм ПЛК.

Структурований текст (ST)

Структурований текст (ST) — це текстова мова програмування ПЛК високого рівня.Він описує логіку керування за допомогою читабельних операторів, упорядкованих у структурованому форматі.Такий підхід дозволяє чітко виразити складні умови та розрахунки.Структурований текст корисний, коли логіка керування вимагає точних математичних або логічних виразів.Письмовий формат допомагає організувати логіку в чистому та логічному порядку.Він зазвичай використовується в розширених і керованих даними програмах управління.

Список інструкцій (IL)

Список інструкцій (IL) — це мова програмування ПЛК низького рівня, заснована на коротких текстових командах.Він представляє логіку керування як послідовність інструкцій, що виконуються у визначеному порядку.Кожна інструкція виконує певну операцію над керуючими даними.Цей формат є компактним і тісно пов’язаний із внутрішньою обробкою інструкцій керування.IL забезпечує прямий і структурований спосіб вираження базової логіки керування.Це допомагає проілюструвати потік окремих контрольних операцій.Списки інструкцій зосереджені на стислій і впорядкованій логіці.

Послідовна функціональна схема (SFC)

Послідовна функціональна схема (SFC) — це мова програмування ПЛК, яка використовується для організації логіки керування в послідовні кроки.Він представляє процеси як серію визначених етапів, з’єднаних переходами.Кожен крок визначає певний робочий стан у послідовності керування.Переходи вказують на умови, необхідні для переходу від одного кроку до наступного.Ця структура робить загальний процес легким для розуміння.SFC ідеально підходить для організації багатоетапних послідовностей керування.Це допомагає спростити структуру складної логіки керування процесом.

Пристрої введення та виведення ПЛК

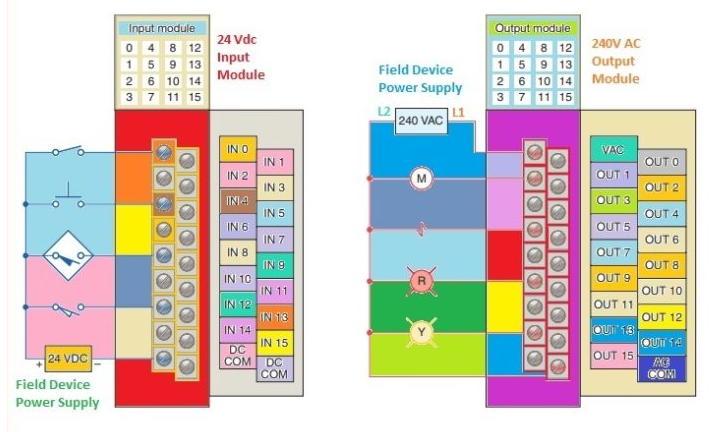

Малюнок 8. Пристрої введення та виведення ПЛК

Пристрої введення та виведення ПЛК є зовнішніми компонентами, які підключають контролер до фізичного процесу.Пристрої введення надсилають сигнали з поля до ПЛК, тоді як пристрої виведення отримують сигнали керування від ПЛК.Як показано на малюнку, пристрої введення містять датчики та перемикачі, які визначають фізичні умови.Пристрої виведення включають виконавчі механізми, індикатори та двигуни, які виконують дії.На схемі показано, як польові сигнали маршрутизуються між пристроями та контролером.Ця взаємодія дозволяє ПЛК контролювати процес і впливати на нього.Пристрої введення та виведення утворюють зв'язок між логікою автоматизації та обладнанням.

Переваги використання ПЛК

ПЛК пропонують кілька ключових переваг, які роблять їх ідеальними для промислової автоматизації.

• Висока надійність і стабільна робота в суворих умовах

• Гнучка логіка керування, яку можна змінювати за допомогою програмного забезпечення

• Зменшена проводка порівняно з релейними системами керування

• Швидше усунення несправностей за допомогою діагностичних функцій

• Легка масштабованість для підтримки розширення системи

Застосування ПЛК

1. Виробничі та складальні лінії

ПЛК керують конвеєрами, машинами та автоматизованими робочими станціями.Вони забезпечують синхронізовану роботу та стабільну продуктивність.Їхня надійність підтримує безперервні виробничі процеси.

2. Переробна промисловість

На технологічних установках ПЛК керують такими змінними, як рівень, потік і температура.Вони допомагають підтримувати стабільні умови роботи.Цей контроль покращує консистенцію продукту та безпеку процесу.

3. Системи автоматизації будівель

ПЛК використовуються для керування системами освітлення, вентиляції та доступу.Вони забезпечують централізований моніторинг роботи будівлі.Це покращує енергоефективність і координацію системи.

4. Енергетичні та комунальні системи

ПЛК контролюють і контролюють електричне та комунальне обладнання.Вони забезпечують надійну роботу підстанцій і очисних споруд.Їх швидкий відгук покращує стабільність системи.

5. Транспорт та інфраструктура

ПЛК керують системами сигналізації, моніторингу та допоміжними системами.Вони допомагають підтримувати безпечну та передбачувану роботу.Це забезпечує надійність великомасштабної інфраструктури.

PLC проти SCADA проти DCS

Параметр	PLC	SCADA	DCS
Основна роль	Прямий контроль	Моніторинг і нагляд	Розподілений контроль процесів
Системний рівень	Польовий рівень	Наглядовий рівень	Рівень процесу
Контроль Виконання	так	немає	так
Архітектура системи	Централізована	Централізований моніторинг	Розповсюджується
Типова область контролю	Машина або клітина	Повний вигляд рослини	Технологічні агрегати
Обробка даних	Контрольні дані	Масштабні дані	Контроль і дані
Інтерфейс користувача	Мінімальний	Графічний HMI	Інтегрований HMI
Складність системи	Від низького до середнього	Середній	Високий
Залежність від мережі	Низький	Високий	Високий
Підтримка резервування	Обмежений	На основі програмного забезпечення	Вбудований
Метод розширення	Модульний вхід/вихід	Програмне масштабування	Розподілені вузли
Фокус конфігурації	Логічний контроль	Візуалізація	Координація процесу
Фокус на технічне обслуговування	Апаратна логіка	Програмне забезпечення та дані	Загальносистемний
Інтеграційна роль	Вузол управління	Наглядовий рівень	Система керування ядром

Висновок

ПЛК працюють, безперервно зчитуючи вхідні дані, обробляючи логіку та оновлюючи вихідні дані для точного й узгодженого керування машинами.Їх апаратна структура, гнучкі типи контролерів і стандартизовані мови програмування дозволяють розробляти системи як для малих, так і для великих завдань автоматизації.Поєднуючи датчики та виконавчі механізми з логікою керування, ПЛК надають вам прямий контроль над процесами.Їх надійність, гнучкість і широке використання в різних галузях роблять їх основною технологією промислової автоматизації.
