Пояснення кнопкового перемикача для легкого навчання

Кнопкові перемикачі дозволяють легко керувати електричними ланцюгами простим натисканням.У цій статті ви дізнаєтесь, що таке кнопковий вимикач, як він працює та основні частини всередині нього.Ви також зрозумієте різні типи на основі роботи, конфігурації контактів, полюса та кидка.Крім того, ви побачите, де вони використовуються, як вони порівнюються з іншими комутаторами та як вибрати правильний.

Каталог

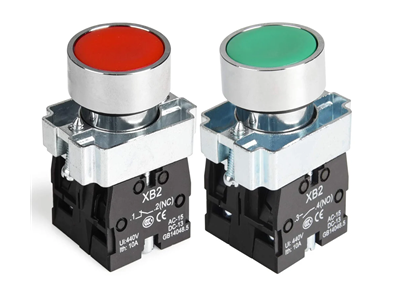

Малюнок 1. Кнопковий перемикач

Що таке кнопковий перемикач?

Кнопковий перемикач - це простий електричний пристрій, який використовується для ручного керування ланцюгом шляхом натискання кнопки.Його зазвичай можна знайти в панелях керування, машинах та електронних пристроях, де потрібен швидкий ввід користувача.Цей тип перемикача дозволяє користувачеві запускати, зупиняти або ініціювати дію одним натисканням.Він призначений для зручності експлуатації та надійної роботи в системах як малої, так і високої потужності.

Кнопкові перемикачі широко використовуються, оскільки забезпечують пряме та інтуїтивно зрозуміле керування.Їх часто встановлюють на панелях або обладнанні для зручного доступу.Ці перемикачі доступні в різних розмірах, формах і матеріалах залежно від застосування.Їх головне призначення — забезпечити швидкий і ефективний спосіб керування електричними функціями без складних механізмів.

Принцип роботи кнопкового перемикача

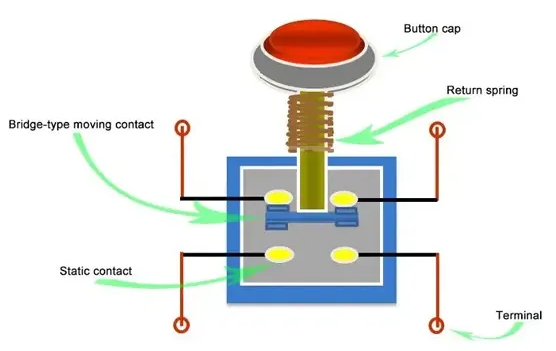

Малюнок 2. Робочий механізм

Кнопковий перемикач працює шляхом зміни стану електричного кола під час натискання кнопки.Якщо зусилля не застосовано, ланцюг залишається у стані за замовчуванням, розімкненим або закритим залежно від конструкції.Натискання кнопки застосовує силу до внутрішнього механізму, який змушує електричні контакти рухатися.Цей рух або дозволяє струму протікати, або миттєво припиняє його.

Коли кнопку відпускають, перемикач повертається у вихідний стан, відновлюючи схему до стандартного стану.Цей швидкий перехід забезпечує надійний контроль електричних сигналів у реальному часі.Зміна положення контакту безпосередньо впливає на потік струму, завдяки чому перемикач діє як контрольна точка в ланцюзі.Ця проста дія робить кнопкові перемикачі ефективними для точних і повторюваних операцій.

Компоненти кнопкового вимикача

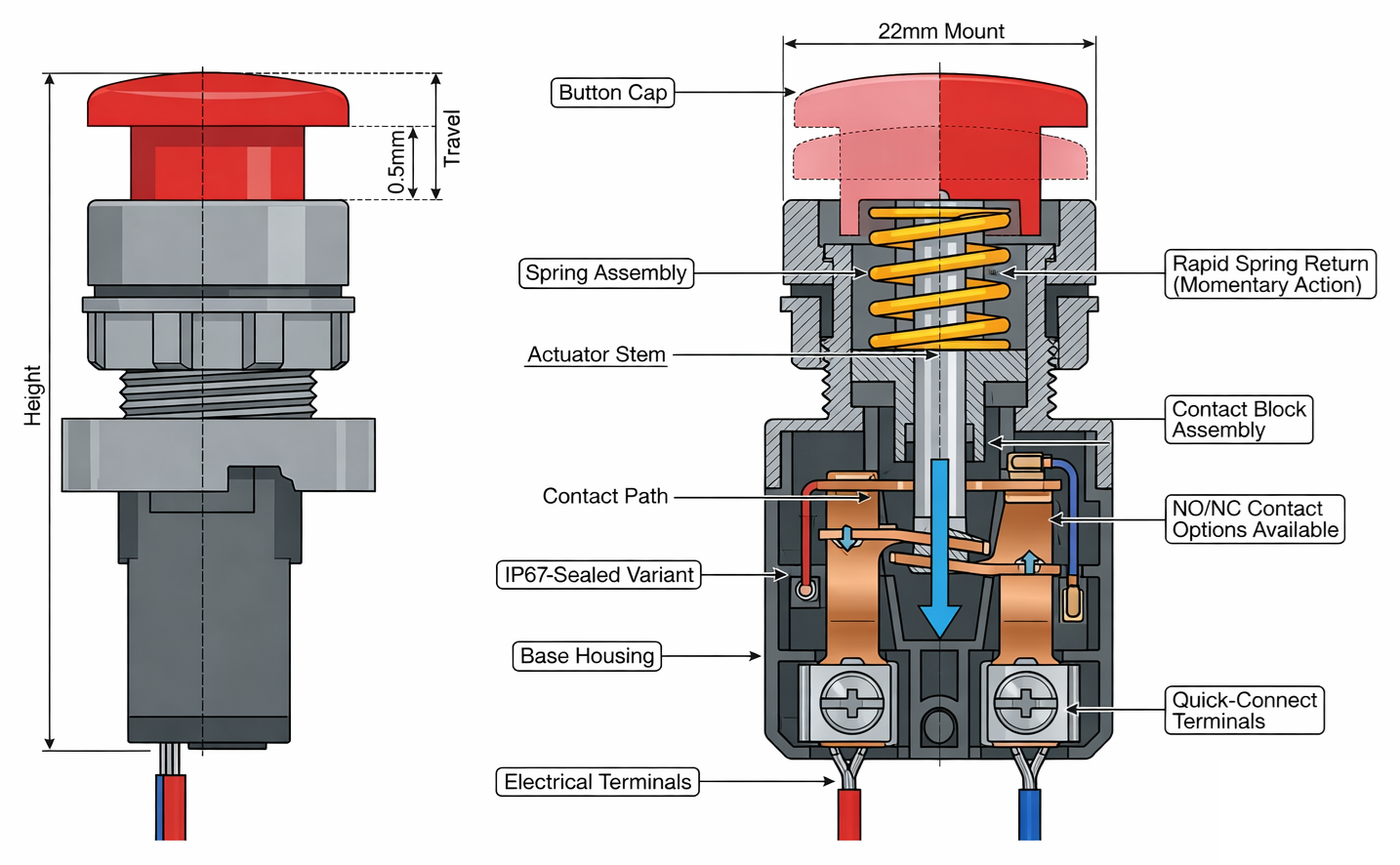

Малюнок 3. Внутрішня структура кнопки

• Кришка кнопки (привід)

Кришка кнопки – це видима частина, яка натискається для керування перемикачем.Він призначений для легкого контакту та може мати різні кольори та форми для ідентифікації.Актуатор передає прикладене зусилля на внутрішній механізм.Його конструкція забезпечує плавне та послідовне натискання при багаторазовому використанні.

• Повернення весни

Поворотна пружина відповідає за повернення кнопки у вихідне положення після натискання.Він накопичує механічну енергію під час стиснення та вивільняє її, коли силу припиняється.Це забезпечує швидке та надійне перезавантаження перемикача.Пружина також допомагає підтримувати постійний тактильний зворотний зв'язок під час роботи.

• Рухомий контакт (містовий контакт)

Рухомий контакт змінює положення при натисканні кнопки.Він підключає або відключає електричний шлях всередині вимикача.Ця деталь розроблена для довговічності, щоб витримувати повторювані цикли контакту.Його рух безпосередньо визначає, чи протікає струм по ланцюгу.

• Статичний контакт

Статичний контакт залишається зафіксованим всередині вимикача і служить точкою з'єднання для рухомого контакту.Він утворює електричний шлях при торканні рухомого контакту.Ці контакти зазвичай виготовляються з провідних матеріалів для ефективної передачі струму.Їх стабільне положення забезпечує послідовне перемикання.

• Збірка контактного блоку

Контактний блок містить контактну систему та підтримує правильне вирівнювання.Він забезпечує правильну зустріч рухомих і статичних контактів під час роботи.Така структура допомагає підтримувати електричну надійність і зменшує знос.Це також дозволяє модульну заміну в деяких конструкціях комутаторів.

• Термінали (електричні з'єднання)

Клеми — це зовнішні точки з’єднання, до яких приєднуються дроти.Вони дозволяють інтегрувати вимикач в електричне коло.Це можуть бути гвинтові, паяні або швидкороз’ємні клеми.Правильна конструкція клеми забезпечує надійне та стабільне електричне з’єднання.

• Корпус (корпус/база)

Корпус охоплює всі внутрішні компоненти та забезпечує механічний захист.Зазвичай він виготовляється з міцного пластику або металу.Корпус також підтримує монтаж на панелях або корпусах.Захищає внутрішні частини від пилу, вологи та механічних пошкоджень.

Види кнопкових вимикачів

На основі операції

1. Миттєвий кнопковий перемикач

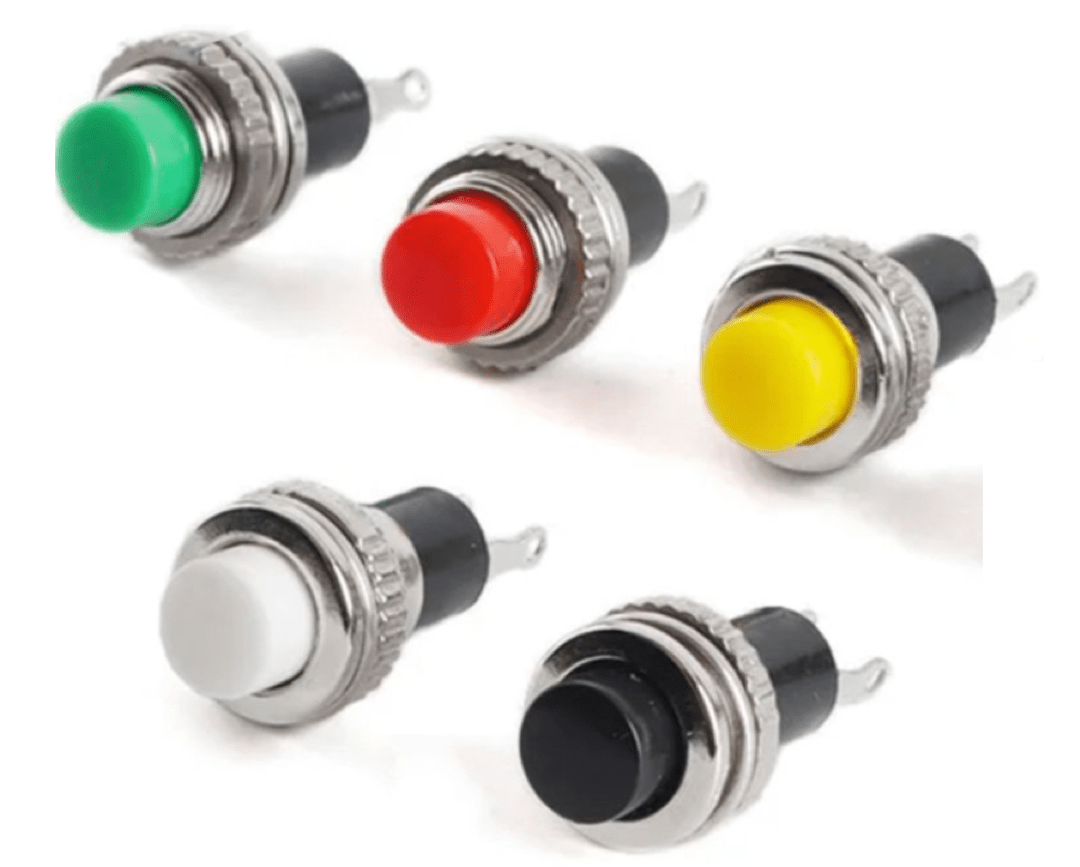

Малюнок 4. Приклад миттєвого перемикання

Миттєвий кнопковий перемикач — це тип перемикача, який залишається активним лише під час натискання.Після припинення тиску він автоматично повертається до початкового стану.Така поведінка зазвичай використовується в програмах, які вимагають тимчасової активації, як-от дверні дзвінки або контрольні сигнали.Швидке повернення забезпечує точне та короткочасне керування.

Ці перемикачі розроблені для забезпечення негайної реакції під час роботи.Натискання ініціює зміну, а відпускання миттєво зупиняє дію.Це робить їх придатними для систем, де не потрібна постійна активація.Їх проста робота та швидке перезавантаження роблять їх широко використовуваними в панелях керування та електронних пристроях.

2. Блокуючий (обслуговуваний) кнопковий перемикач

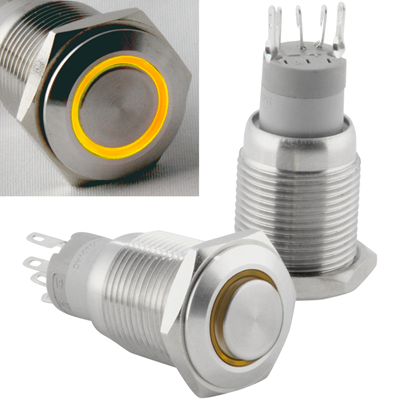

Малюнок 5. Приклад перемикача з фіксацією

Кнопковий перемикач із фіксацією – це тип перемикача, який залишається в останньому положенні після натискання.Якщо кнопку натиснути один раз, вона залишається активною, доки не буде натиснуто знову, щоб змінити свій стан.Це дозволяє перемикачу підтримувати свою функцію без тривалого тиску.Він зазвичай використовується для керування включенням/вимиканням в електричних системах.

Цей тип перемикача забезпечує стабільну роботу програм, які вимагають постійного стану.Користувачеві не потрібно утримувати кнопку, щоб підтримувати схему активною.Повторне натискання повертає стан назад, полегшуючи керування пристроями.Його збережена поведінка корисна для контролю живлення та роботи обладнання.

На основі конфігурації контактів

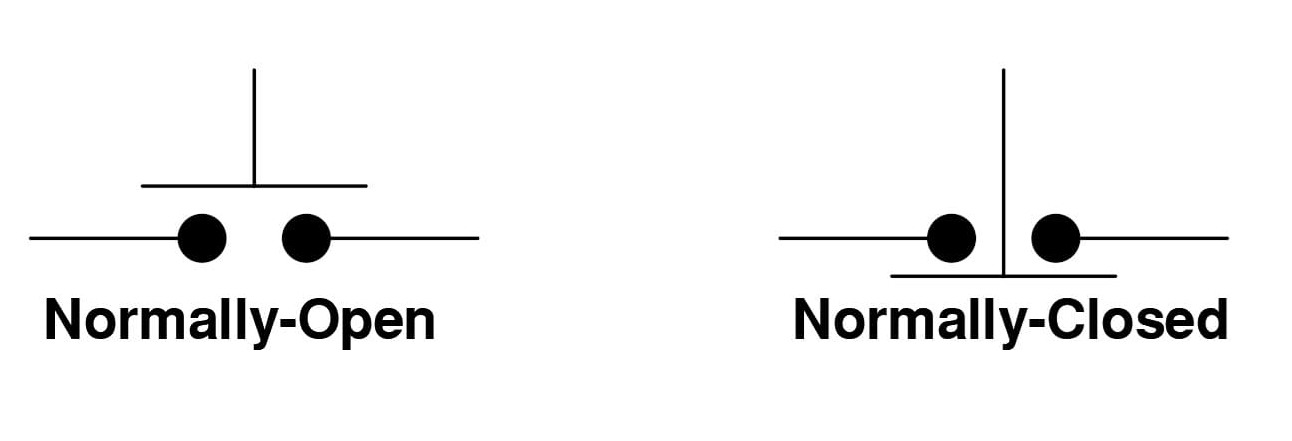

Малюнок 6. Діаграма NO проти NC

1. Нормально відкритий (NO)

Нормально розімкнутий кнопковий перемикач — це тип перемикача, у якому ланцюг розімкнутий у стандартному стані.Це означає, що струм не тече, поки не натиснуто кнопку.При натисканні на кнопку контакти замикаються і пропускають струм по ланцюгу.Після відпускання ланцюг повертається у свій відкритий стан.

Цей тип конфігурації зазвичай використовується в системах керування, які потребують активації лише за потреби.Це гарантує, що схема залишається неактивною, якщо її не запустить користувач.Поведінка чітко показана на типових контактних схемах, де розрив закривається під час роботи.Він широко використовується в кнопках запуску та сигнальних входах.

2. Нормально закритий (NC)

Нормально замкнутий кнопковий перемикач — це тип перемикача, у якому ланцюг замкнутий у стандартному стані.Це дозволяє струму протікати безперервно, коли кнопка не натиснута.Натискання кнопки розмикає ланцюг і перериває струм.Відпускання кнопки повертає стан замкнутого контуру.

Ця конфігурація зазвичай використовується в системах безпеки та функціях аварійної зупинки.Це гарантує, що ланцюг залишається активним, якщо його навмисно не перервати.Зміна стану контакту чітко відображається на стандартних діаграмах під час роботи.Це корисно в програмах, де для захисту потрібне припинення струму.

На основі Pole and Throw

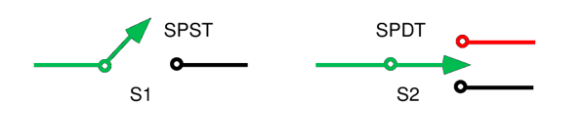

Малюнок 7. Діаграма SPST і SPDT

SPST і SPDT — це конфігурації однополюсного перемикача, які керують одним електричним ланцюгом.Перемикач SPST (Single Pole Single Throw) має один вхід і один вихід, що забезпечує просте керування вмиканням/вимкненням.Він діє як основний перемикач, який або підключає, або роз’єднує ланцюг.Це робить його придатним для простих завдань перемикання.

Перемикач SPDT (однополюсний подвійний перемикач) також керує одним ланцюгом, але забезпечує два можливі вихідні шляхи.Це дозволяє направляти струм на одне з двох з'єднань.Це робить його корисним для вибору між двома різними схемами або режимами.Діаграма зазвичай показує, що один вхід перемикається між двома виходами.

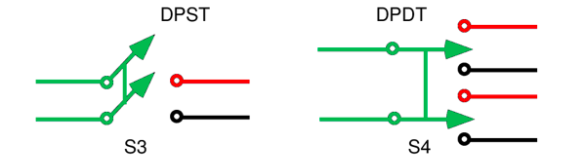

Малюнок 8. Діаграма DPST і DPDT

DPST і DPDT — це конфігурації двополюсного перемикача, призначені для керування кількома ланцюгами одночасно.Перемикач DPST (двополюсний однофазний) може керувати двома окремими ланцюгами одночасно однією дією.Це дозволяє одночасно вмикати або вимикати обидва контури.Це корисно в програмах, які вимагають синхронізованого керування.

Перемикач DPDT (Double Pole Double Throw) керує двома ланцюгами та забезпечує два шляхи перемикання для кожного.Це дозволяє більш складне перемикання шляхом перенаправлення струму різними способами.Ця конфігурація зазвичай використовується в реверсивних схемах і розширених системах керування.На діаграмі зазвичай показано два полюси, що перемикаються між двома наборами виходів.

Переваги та недоліки кнопкових вимикачів

Переваги кнопкових вимикачів

• Простий і зручний в експлуатації

• Швидкий час відгуку

• Компактний і компактний дизайн

• Надійність для багаторазового використання

• Доступний у багатьох розмірах і стилях

• Підходить для систем як малої, так і високої потужності

Обмеження кнопкових перемикачів

• Обмежений контроль порівняно зі складними перемикачами

• Механічний знос з часом

• Вимагає фізичної взаємодії

• Може потребувати захисту в суворих умовах

• Не ідеальний для постійного перемикання без допоміжних ланцюгів

Застосування кнопкових вимикачів

1. Промислові панелі управління

Кнопкові перемикачі зазвичай використовуються в промислових машинах для функцій запуску, зупинки та скидання.Вони забезпечують швидкий і прямий контроль для операторів, що працюють з обладнанням.Їх чітке маркування та кольорове кодування покращують безпеку та ефективність.Ці перемикачі гарні для надійної роботи машини.

2. Побутова електроніка

У багатьох повсякденних пристроях, як-от техніка та гаджети, для введення користувачем використовуються кнопкові перемикачі.Вони дозволяють легко керувати функціями без складних інтерфейсів.Компактний розмір робить їх придатними для невеликих електронних пристроїв.Вони покращують зручність використання та зручність.

3. Автомобільні системи

Кнопки використовуються в транспортних засобах для таких функцій, як запуск двигуна, активація звукового сигналу та системи керування.Вони забезпечують швидкий доступ до основних операцій під час водіння.Їх довговічність забезпечує надійну роботу в різних умовах.Ці перемикачі покращують контроль і комфорт водія.

4. Медичне обладнання

Медичні пристрої використовують кнопкові перемикачі для точних і контрольованих операцій.Вони дозволяють безпечно і ефективно експлуатувати обладнання.Їх чуйна дія важлива в різних ситуаціях.Чисті та герметичні конструкції часто використовуються для гігієни.

5. Системи домашньої автоматизації

Кнопки використовуються в системах розумного будинку для освітлення, безпеки та керування пристроями.Вони забезпечують простий інтерфейс для керування автоматизованими функціями.Інтеграція з електронними системами робить їх універсальними.Вони покращують зручність у сучасних оселях.

6. Контрольно-вимірювальні системи

У системах вимірювання та керування кнопки використовуються для запуску функцій і налаштування параметрів.Вони забезпечують точне ручне введення для керування системою.Їх надійність забезпечує постійну продуктивність у чутливих програмах.Ці перемикачі широко використовуються в установках тестування та моніторингу.

Кнопковий перемикач проти тумблера проти перекидного перемикача

Особливість	Кнопка Перемикач	тумблер	Клавішний перемикач
Сила приведення в дію	1,5–5 Н типовий	2–6 Н типовий	2–5 Н типовий
Відстань подорожі	0,5–3 мм	2–6 мм	1,5–4 мм
Тип операції	Миттєве або фіксація	Тільки обслуговується	Тільки обслуговується
Електричне життя	100 000–1 000 000 циклів	50 000–200 000 циклів	50 000–150 000 циклів
Механічне життя	До 1 000 000+ преси	100 000–500 000 перемикає	100 000–300 000 преси
Рейтинги контактів	0,1A–10A (від низького до середній)	3А–20А (середній високо)	6А–20А (середній високо)
Монтажний отвір Розмір	8 мм, 12 мм, 16 мм, 22 мм	6 мм–12 мм типово	20-30 мм прямокутний виріз
Товщина панелі	1–6 мм	1–5 мм	1–4 мм
Швидкість перемикання	<10 мс відповідь	10–20 мс	10–20 мс
контакт опір	≤50 мОм типовий	≤20 мОм типовий	≤20 мОм типовий
Рейтинг герметизації	До IP67/IP68 доступний	Типово IP40–IP65	Типово IP40–IP65
освітлення Варіант	Загальний (світлодіодний кільце/індикатор)	Обмежений	Загальний (з підсвічуванням типи)
Типи терміналів	Припій, гвинт, швидке підключення	Припій, гвинт	Швидке підключення, лезо
Робоча температура	від -25°C до +85°C типовий	від -20°C до +85°C	від -20°C до +85°C

Висновок

Кнопкові перемикачі пропонують надійний і простий спосіб керування електричними ланцюгами за допомогою простого ручного введення.Їхня робота базується на базовому русі контактів, що підтримується чітко визначеними внутрішніми компонентами та різноманітними конфігураціями, такими як миттєва, з фіксацією, NO/NC, а також різні типи полюсів і кидків.Вони широко використовуються в різних галузях завдяки швидкому відгуку, компактному дизайну та універсальності, незважаючи на деякі обмеження, такі як механічний знос.Вибір правильного перемикача залежить від електричних характеристик, типу роботи, навколишнього середовища та якості збірки, щоб забезпечити належну роботу та довгострокову надійність.
