Опір і провідність: простий посібник з потоку електричного струму в схемах

Цей посібник допомагає зрозуміти дві основні речі в електроенергії: опір та провідність.Опір означає, наскільки щось намагається зупинити електроенергію.Провідність означає, як легко може пройти електроенергія.Ви дізнаєтесь, що означають ці слова, як використовувати прості формули та як вони працюють у різних типах.Посібник також показує, як такі речі, як матеріал, розмір, температура та магніти, можуть змінити те, як тече електроенергія.Якщо ви новачок у електроніці або просто хочете зрозуміти, як працює електричний струм у проводах та пристроях, цей посібник допоможе зрозуміти справи.

Каталог

Розуміння опору та провідності

Що таке опір?

Опір - це те, наскільки матеріал намагається зупинити електричний струм від нього.Коли електроенергія рухається через дріт чи інший матеріал, вона насправді складається з крихітних частинок, що називаються електронами.Ці електрони натрапляють на атоми та інші невеликі частини всередині матеріалу.Кожного разу, коли вони щось натрапляють, вони трохи сповільнюються.Це уповільнення ускладнює електрику, щоб продовжувати рухатися.Деякі з енергії від рухомих електронів перетворюються на тепло.Ось чому дроти можуть зігріти, коли електроенергія протікає через них.Символ опору становить R, і це дуже важливо забезпечити, щоб електроенергія надійшла безпечно і правильно в ланцюзі.

Деякі матеріали мають низьку опір, а це означає, що електроенергія може легко рухатися через них.Мідь та срібло - два чудові приклади.Ось чому ми використовуємо їх у проводах та електричних частинах, вони дозволяють електроенергії проходити без особливих проблем.Інші матеріали, як гума або скло, мають високу стійкість.Електрика важко переміщується через них, тому вони використовуються для припинення струму.Вони називаються ізоляторами.Знаючи, чи має матеріал з високим чи низьким опором, допомагає вирішити, як побудувати безпечні та корисні електричні системи.

Що таке провідність?

Провідність - це протилежність опору.Це говорить нам, як легко електроенергія може протікати через матеріал.Якщо матеріал має високу провідність, електроенергія рухається через нього швидко і без особливих уповільнення.Провідність показана буквою G, і це важлива ідея в електроенергії, як і опір.Такі метали, як мідь та алюміній, мають високу провідність.Це означає, що їхні електрони можуть вільно рухатися, що робить їх дуже хорошими в перенесенні електричного струму.Через це їх часто використовують у лініях електропередач, проводів та електронних деталях.Це також допомагає їм вирішити проблеми в схемах або планувати нові системи.Розуміння того, як легко переміщується електроенергія через матеріал, допомагає переконатися, що все працює належним чином і не витрачає енергію.

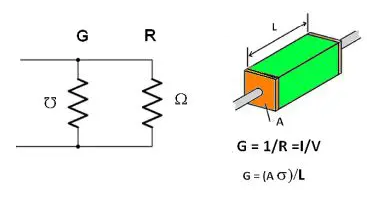

Малюнок 2. Провідність та опір в електричних схемах

Формули для опору та провідності

Формули опору

Опір - це спосіб виміряти, наскільки матеріал уповільнює електричний струм.Існує дві основні формули для пошуку опору, і кожна з них корисна в різних ситуаціях.

У цій формулі r означає опір, ρ (грецька буква "rho")-це опір матеріалу, L-довжина дроту, а A-товщина дроту або область поперечного перерізу.Матеріали з більш високим опором більше сповільнюють струм.Крім того, якщо дріт довший, він дає більший опір, оскільки струм повинен подорожувати далі.Більш тонкий дріт також ускладнює проходження струму.Отже, довгий і худий дріт має більший опір, ніж короткий і товстий, виготовлений з одного і того ж матеріалу.Ця формула часто використовується при проектуванні електричних систем або вибору правильного виду дроту.

Це ще один спосіб обчислення опору, використовуючи речі, які ви можете виміряти: напруга (v) та струм (i).Це правило називається законом Ома.Якщо ви знаєте, скільки напруги знаходиться на пристрої і скільки струму проходить через нього, ви можете розділити напругу на струм, щоб знайти опір.Це дуже корисно, коли ви не знаєте властивостей матеріалу, але можете провести прості вимірювання за допомогою інструменту, як мультиметр.Майте на увазі, що опір може змінюватися, якщо температура зміниться.Наприклад, деякі матеріали чинять опір електроенергії більше, коли вони нагріваються.

Формула провідності

Провідність говорить нам протилежності опору, вона показує, як легко електроенергія може протікати через щось.Чим вища провідність, тим легше потік.

У цій формулі G - це провідність, а R - опір.Це просте правило: якщо опір високий, провідність низька, а якщо опір низький, провідність висока.Провідність корисна при роботі з ланцюгами, які мають багато шляхів для подорожей (вони називаються паралельними схемами).У цих випадках легше додати провідність кожної частини, а не опір.Це робить вирішення проблем швидше і допомагає при будівництві або виправленні схем.

Опір паралельно

В електричному ланцюзі резистори - це частини, які сповільнюють потік електроенергії.Як підключені ці резистори, значною мірою змінюється в тому, як електроенергія рухається через ланцюг.У паралельному ланцюзі резистори з'єднані поруч.Це означає, що кожен резистор має свій шлях для проїзду електроенергії.Коли ви додаєте більше резисторів у такому ланцюзі, трапляється щось цікаве: загальний опір насправді стає меншим, а не більшим.Подумайте про це як додавання більше смуг до дороги.З більшою кількістю доріжок трафік може рухатися легше.Таким же чином, додавання більшої кількості резисторів паралельно дає електроенергію більше шляхів слідувати, тому він протікає легше і відповідає меншому опору.

Ми можемо знайти загальний опір у паралельній схемі за допомогою цієї формули:

Це просто означає: Додайте "інверси" (або 1 розділений на кожен резистор), а потім візьміть обернену, щоб отримати загальний опір.Результат завжди менший, ніж найменший резистор у групі.Це дуже корисно, коли ми хочемо, щоб електроенергія рухалася легко, як у системах живлення, домашньої проводки або швидких електронних пристроїв.Менший опір означає, що менше енергії втрачається.

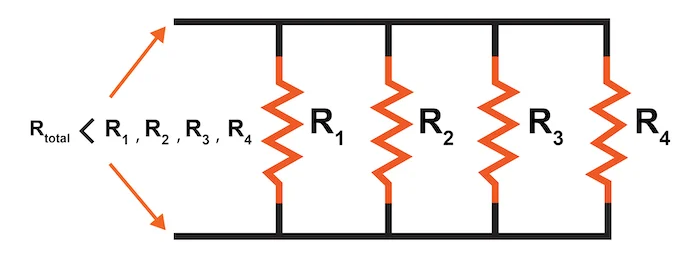

Малюнок 3. Паралельна схема з чотирма резисторами

На діаграмі показано паралельну схему з чотирма резисторами, названими R1, R2, R3 та R4.Ви можете бачити, що кожен резистор з'єднаний між одними і тими ж двома дротями, одним у верхній частині та одним на дні.Це означає, що електроенергія може пройти будь -який резистор, не потребуючи проходження інших.Хвилясті помаранчеві лінії - це резистори, а чорні лінії - це дроти, які несуть електроенергію.На лівій частині малюнка це нагадує нам, що загальний опір менший, ніж будь -який з окремих резисторів у ланцюзі.Це одна з ключових уявлень про те, як працюють паралельні схеми.

Опір у рядах серії

В електричних схемах резистори можна розташувати в різних конфігураціях, одним із найпоширеніших - це з'єднання серії.У ланцюзі серії резистори підключені до кінця до кінця, щоб існувати лише один шлях для потоку струму.Це означає, що електричний струм, який залишає джерело живлення, повинен проходити через кожен резистор послідовно перед поверненням до джерела.Загальний опір у схемі серії обчислюється шляхом додавання індивідуальних опорів усіх резисторів у петлі.Це виражається з формулою:

Цей принцип показує, що в міру того, як більше резисторів додається послідовно, загальний опір збільшується.Більш високий загальний опір призводить до того, що нижчий струм протікає через ланцюг, згідно із законом Ом (v = IR).Така поведінка корисна в схемах роздільника напруги, які потребують конкретних крапель напруги для різних компонентів.

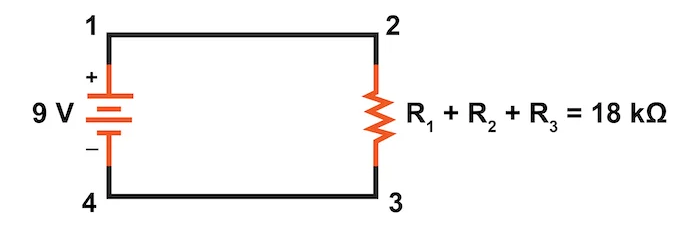

Малюнок 4. Серія резистора

На схемі вище показано просту схему серії, що складається з 9-вольтового акумулятора та трьох резисторів, позначених R1, R2 та R3.Резистори не показані індивідуально, але колективно представлені між точками 2 і 3, із загальним еквівалентним опором 18 кОм.Акумулятор з'єднаний між точками 1 і 4, з позитивною клемою в точці 1 та негативним клемою в точці 4, встановлюючи напрямок потоку струму за годинниковою стрілкою через ланцюг.

Струм у цій схемі протікає від позитивного клеми акумулятора (точка 1) через серії, підключені до резисторів (від точки 2 до точки 3) і, нарешті, назад до негативної клеми акумулятора (точка 4).Оскільки всі резистори є послідовними, однакова кількість струму проходить через кожен резистор.Падіння напруги по всій мережі резистора дорівнює напрузі акумулятора, що становить 9 В.

Провідність у паралельних схемах

В електричних схемах провідність (позначається G) - це міра того, наскільки легко електроенергія може протікати через компонент.Це зворотна опір (g = 1/r), що означає, що більша провідність передбачає менший опір і легший потік струму.Коли кілька електропровідних елементів (таких як резистори або провідні доріжки) розташовані паралельно, їх індивідуальні провідності складаються разом для визначення загальної провідності ланцюга.У паралельній конфігурації схеми кожен шлях дозволяє струму протікати незалежно від інших.Оскільки додається більше гілок, кожна з власною провідністю, загальна здатність ланцюга проводити збільшення електроенергії.Це пояснюється тим, що кожен додатковий шлях забезпечує альтернативний маршрут для струму, ефективно зменшуючи загальну опозицію до потоку струму.

Формула загальної провідності в паралельній конфігурації:

Це співвідношення є лінійним, а це означає, що якщо ви подвоїте кількість однакових гілок, ви подвоюєте загальну провідність.Це на відміну від резистентності паралельно, що додає взаємних.

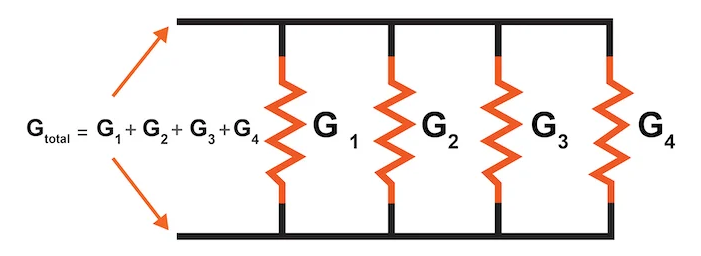

Малюнок 5. Загальна провідність у паралельній схемі

Діаграма візуально ілюструє паралельну схему, що містить чотири електропровідні гілки, позначені G₁, G₂, G₃ та G₄.Кожна гілка складається з єдиного резистороподібного символу, що представляє провідність.Ці гілки розташовані вертикально, поруч, і всі з'єднані вгорі і внизу до загальних горизонтальних провідників.Ця структура утворює класичний паралельний макет, де напруга по кожній гілці однакова, але струм ділиться відповідно до провідності кожного шляху.Зліва від діаграми показано рівняння загальної провідності:

Стрілки від точки рівняння безпосередньо до відповідних провідників, посилюючи ідею, що кожна провідність сприяє добавку до загальної провідності.Цей принцип паралельної провідності є важливим для розробки ефективних електричних мереж, особливо в додатках, що потребують низького опору та високої ємності струму.Наприклад, у системах обробки сигналів підтримка низького опору забезпечує мінімальну втрату сигналу.У лініях передачі даних поліпшення провідності допомагає підтримувати цілісність сигналу на великі відстані.

Провідність у серіях

Провідність у серіях схем працює відповідно до принципу, що провідність є зворотним опором.У будь -якому електричному ланцюзі, коли резистори з'єднані послідовно, їх індивідуальний опір складається, тим самим збільшуючи загальний опір ланцюга.В результаті загальна провідність системи зменшується.Цю взаємозв'язок можна математично виражати наступною формулою:

У цій формулі GTOTAL представляє загальну провідність ланцюга серії, а R1, R2, R3,…, RN - індивідуальні опори кожного резистора в серії.Оскільки опір збільшується, коли більше резисторів додається послідовно, знаменник стає більшим, що, в свою чергу, призводить до зменшення загальної провідності.Ця характеристика серійних схем робить їх корисними у програмах, де необхідний тонкий контроль струму.Наприклад, вони часто використовуються в електронних фільтрах, вимірювальних інструментах та системах точного контролю.Ретельно вибираючи значення резистора, ви можете маніпулювати, скільки струму дозволяється проходити через схему з високою точністю.

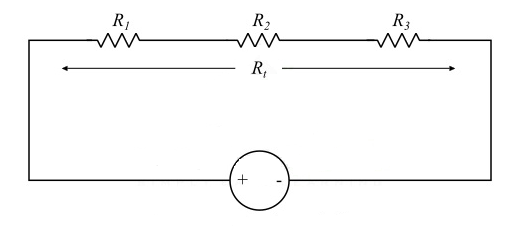

Малюнок 6. Провідність послідовно

Фіг.6 візуально являє собою простий електричний ланцюг, в якому три резистори, мічені R1, R2, R3, з'єднані послідовно.Ці резистори вирівнюються в кінці до однієї петлі, яка живиться від джерела напруги, яка показана в нижньому центрі діаграми зі стандартним символом акумулятора, що вказує на полярність (позитивні та негативні клеми).Загальний опір з'єднання цього серії позначається як RT, а струм протікає за годинниковою стрілкою через ланцюг, як зазначено стрілками.

Ця діаграма допомагає проілюструвати концепцію опору серії та її вплив на провідність.Кожен резистор додає до загальної опору, а отже, загальну провідність, представлену GTOTAL і обчислюється як зворотна ця сума.Зображення ефективно підтримує пояснення того, як додавання більше резисторів у серії впливає на потік та провідність у ланцюзі.

Що впливає на опір та провідність?

Кілька факторів впливають на те, наскільки добре матеріал чинить опір або проводить електричний струм.До них належать:

Тип матеріалу

Різні матеріали мають різні притаманні електричні властивості.Провідники, такі як мідь, срібло та алюміній, дозволяють електронам вільно рухатися через велику кількість вільних електронів у їх атомній структурі.Навпаки, ізолятори, такі як гума, скло або пластик, мають щільно пов'язані електрони, які не рухаються легко, що призводить до високого опору.Напівпровідники потрапляють між ними, з провідністю, яку можна контролювати або модифікувати.Атомна композиція та рухливість електронів матеріалу значною мірою визначають його базову провідність або опір.

Температура

Зі підвищенням температури також збільшується стійкість більшості електропровідних матеріалів (особливо металів).Це пояснюється тим, що атоми всередині провідника енергійно вібрують при більш високих температурах, що спричиняє частіші зіткнення з рухомими електронами, перешкоджаючи їх потоку.Однак у напівпровідників та деяких ізоляторів більш високі температури можуть підвищити провідність, звільнивши більше носіїв заряду, роблячи залежність між температурою та стійкістю залежно від типу матеріалу.

Розміри (довжина та область поперечного перерізу)

Фізичний розмір і форма матеріалу значно впливають на його опір.Більш довгий провідник надає більше можливостей для електронів зіткнутися з атомами, збільшуючи резистентність.І навпаки, більш товстий (більш широкий поперечний область) провідник дозволяє більше місця для електронів проходити через одночасно, зменшуючи опір.

Чистота

Домішки в матеріалі можуть порушити потік електронів.Іноземні атоми або структурні дефекти створюють центри розсіювання, які перешкоджають або відхиляють рухомі електрони, збільшуючи опір.У високо очищених металах або напівпровідниках потік електронів набагато плавніший, що призводить до кращої провідності.У чутливих електронних програмах матеріали часто вдосконалюються до високої чистоти, щоб мінімізувати небажаний опір.

Магнітні поля та частота (особливо в системах змінного струму)

У схемах змінного струму (AC), опір та провідність впливають не лише на матеріал і форму, а й електромагнітні властивості.Високочастотна зміна може спричинити "ефект шкіри", де струм має тенденцію до потоку поблизу поверхні провідника, ефективно зменшуючи площу поперечного перерізу та збільшуючи опір.Зовнішні магнітні поля також можуть впливати на електронні шляхи через електромагнітну індукцію, потенційно додаючи опір або змінюючи напрямок струму.Ці ефекти важливі для електротехніки та високочастотних систем, таких як радіопередача.

Висновок

Опір та провідність допомагають нам зрозуміти, як електроенергія рухається через різні матеріали.Опір показує, наскільки важко протікати електроенергію, а провідність показує, наскільки це легко.Цей посібник показав вам прості способи їх вимірювання, пояснив, які одиниці ми використовуємо, і наводили приклади того, як вони працюють у різних налаштуваннях ланцюга.Це також пояснило, як такі речі, як матеріал, розмір та тепло, можуть змінити те, як протікає електроенергія.Знаючи все це, ви можете побудувати кращі схеми, легше виправити проблеми та вибрати правильні частини для роботи.Незалежно від того, що ви працюєте над шкільним проектом чи виправляєте електроніку, знання про опір та провідність робить все простіше та безпечніше.
