SN74HC00N NAND GATE IC: Технічні характеристики та додатки пояснюються

SN74HC00N-популярна інтегрована схема, яка містить чотири незалежні 2-вхідні ворота NAND, які зазвичай використовуються в цифровій електроніці.Ця стаття проведе вас через функції, технічні характеристики та загальне використання SN74HC00N, що дозволяє вам легко зрозуміти, як цей компонент можна застосувати в різних електронних проектах.Незалежно від того, що ви розробляєте схеми для домашнього використання чи більш складних систем, ви знайдете всю інформацію, необхідну для початку.

Каталог

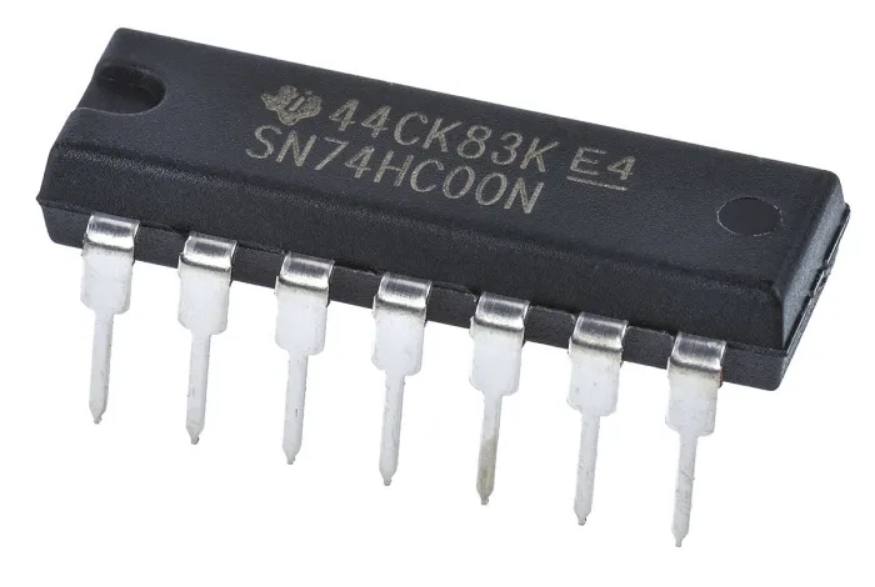

Вступ до інтегрованої схеми SN74HC00N

З Sn74hc00n -14-контактний ІС, який містить чотири незалежні 2-вхідні ворота NAND.Ворота NAND - це основний елемент цифрових ланцюгів, де він виконує зворотну роботу та операції.Булева функція воріт NAND записується як y = (a • b) ̅, що означає, що вихід буде правдивим, якщо обидва входи (A і B) не є правдивими.

Кожна з чотирьох воріт у межах SN74HC00N працює самостійно, що дозволяє використовувати їх для різних завдань у цифрових логічних проектах.Ви можете використовувати цей мікросхему для багатьох типів операцій, таких як прийняття рішень, перемикання або управління послідовностями в схемах.Він працює в межах діапазону напруги від 2 В до 6 В, надаючи гнучкість при розробці систем низької, і високої напруги.SN74HC00N може обробляти до 10 LSTTL навантаження, а це означає, що він може легко керувати іншими цифровими пристроями або ланцюгами без використання занадто великої потужності.

Його низьке споживання електроенергії, порівняно зі старими логічними ІС, робить його чудовим вибором для проектів, де потрібно заощадити енергію.Ви можете використовувати його в таких областях, як вбудовані системи або під час підключення до мікроконтролерів або в будь -яких цифрових системах, де збереження потужності є метою.

Основні особливості SN74HC00N

SN74HC00N пропонує кілька функцій, які роблять його корисним у різних цифрових логічних програмах:

Буферні входи

IC оснащений буферними входами, які розроблені для стабілізації та очищення вхідних сигналів до їх обробки.Ця функція зменшує шум та перешкоди сигналу, гарантуючи, що входи є точними та надійними.Це може допомогти вам уникнути спотворення сигналу, особливо при роботі з декількома підключеними пристроями.

Широкий діапазон робочої напруги (від 2 В до 6 В)

SN74HC00N працює в широкому діапазоні напруги від 2 В до 6 В. Це робить його достатньо універсальним для використання в різних додатках, від пристроїв з низькою напругою акумуляторів до високих систем напруги.Ви можете адаптувати його відповідно до невеликих, силових ланцюгів, так і більших налаштувань, які потребують більш високих напруг.

Широкий робочий діапазон температури (–40 ° C до +85 ° C)

ІС може ефективно працювати в екстремальних температурах, від низького рівня –40 ° C до висоти +85 ° C.Цей широкий температурний толерантність робить його хорошим вибором для пристроїв, які будуть піддаватися суворим екологічним умовам, таким як промислова електроніка або зовнішні системи, де температура може коливатися.

Підтримка Fanout до 10 LSTL навантажень

SN74HC00N підтримує вентилятор до 10 LSTT LSTL.Це означає, що один вихід може призвести до 10 інших пристроїв або логічних воріт, не втрачаючи продуктивності.Це корисно у більших, складніших схемах, де потрібно кілька з'єднань.

Низьке споживання електроенергії

Порівняно зі старими логічними ІС, SN74HC00N призначений для використання меншої потужності.Це робить його хорошим варіантом, коли ви працюєте над проектами, де енергоефективність викликає занепокоєння, наприклад, на портативних пристроях, які покладаються на живлення акумулятора.Це також допомагає зберегти низьке виробництво тепла, що сприятливо для довгострокової надійності у великих системах, які працюють постійно.

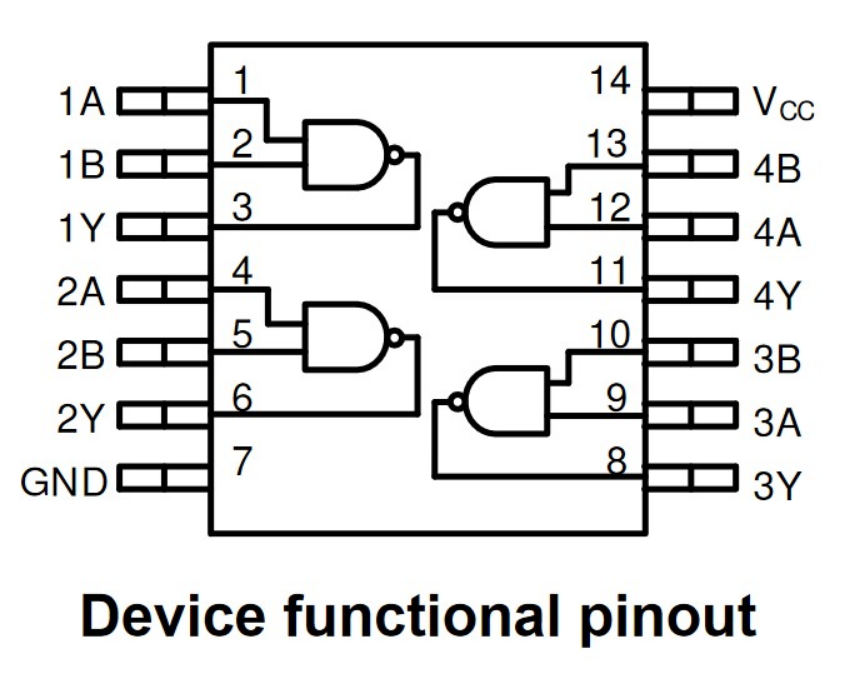

Конфігурація PIN -коду SN74HC00N

Назва	PIN (D, DB, N, NS, PW, J, або W)	PIN (FK)	Введення/ви	Опис
1А	1	2	Введення	Канал 1, введення a
1b	2	3	Введення	Канал 1, вхід B
1y	3	4	Випуск	Канал 1, вихід Y
2A	4	5	Введення	Канал 2, введення a
2b	5	6	Введення	Канал 2, вхід B
2y	6	8	Випуск	Канал 2, вихід Y
3A	9	11	Введення	Канал 3, введення a
3b	10	13	Введення	Канал 3, вхід B
3	8	14	Випуск	Канал 3, вихід Y
4A	12	12	Введення	Канал 4, введення a
4b	13	16	Введення	Канал 4, вхід B
4	11	19	Випуск	Канал 4, вихід Y
Gnd	7	16	-	Земля
NC	-	1, 5, 7, 11, 15, 17	-	Не внутрішньо підключений
VCC	14	20	-	Позитивна пропозиція

Модель CAD SN74HC00N

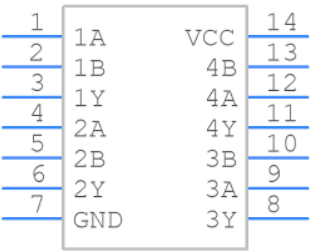

Sn74hc00n символ

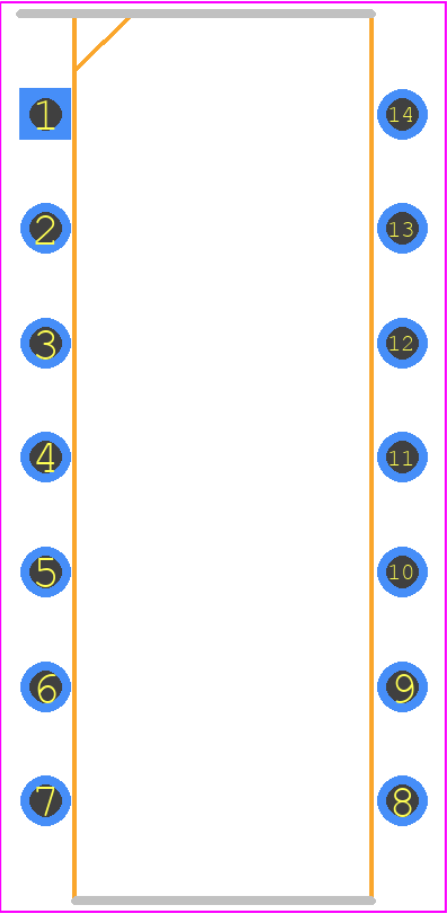

SN74HC00N Слід

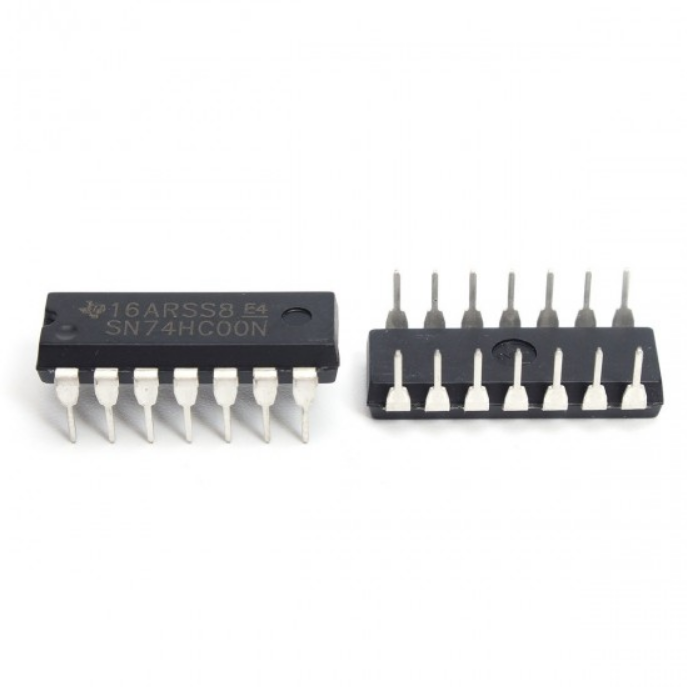

3D -модель SN74HC00N

Технічні характеристики SN74HC00N

SN74HC00N від Texas Instruments включає технічні характеристики, такі як робоча напруга, споживання електроенергії та рівні логіки.Він також має подібні частини, які можна використовувати замість нього, залежно від ваших потреб у дизайні.

Тип	Параметр
Статус життєвого циклу	Активний (останній оновлений: 1 день тому)
Заводський час	12 тижнів
Контактне покриття	Золото
Монтажний тип	Через отвір
Кількість шпильок	14
Логічний рівень високий	1,5 В ~ 4,2 В
Робоча температура	-40 ° C ~ 85 ° C
Серія	74HC
Статус частини	Активний
Кількість закінчення	14
Термінальна обробка	Матовий олово (sn)
Термінальна позиція	Подвійний
Напруга живлення	5В
Кількість шпильок	14
Максимальний вихідний струм	4 мала
Напруга живлення-Max (VSUP)	6V
Вага	927.99329mg
Логічний рівень-низький	0,5 В ~ 1,8 В
Упаковка	Трубка
Код JESD-609	E3
Рівень чутливості до вологи (MSL)	1 (необмежений)
Код ECCN	Вуха99
Напруга - постачання	2V ~ 6V
Кількість функцій	4
Номер базової частини	74HC00
Кількість результатів	1
Напруга експлуатації	5В
Напруга живлення (vsup)	2V
Кількість каналів	4
Завантаження ємності	50pf
Затримка розповсюдження	15 нс
Увімкніть час затримки	20 нс
Логічна функція	Нанд
Тип логіки	Нанд Ворота
Тригер Schmitt	Ні
Висота	5,08 мм
Ширина	6,35 мм
Довжина	19,3 мм
Товщина	3,9 мм
Радіаційне твердіння	Ні
Досягнення SVHC	Немає SVHC
Статус ROHS	ROHS3, що відповідає
Вільно	Вільно

Абсолютні максимальні рейтинги SN74HC00N

Параметр	Опис	ХВ	Максимум	Одиниця
VCC	Напруга живлення	-0,5	7	V
Iik	Вхідний струм затискач	± 20		Ма
	Vi < -0.5 V or VI > Vcc + 0,5 v
IOK	Вихідний струм затискача	± 20		Ма
	Володар < -0.5 V or VO > Vcc + 0,5 v
Io	Постійний вихідний струм	± 25		Ма
	VO = 0 до VCC
Безперервний струм	Постійний струм через VCC або GND	± 50		Ма

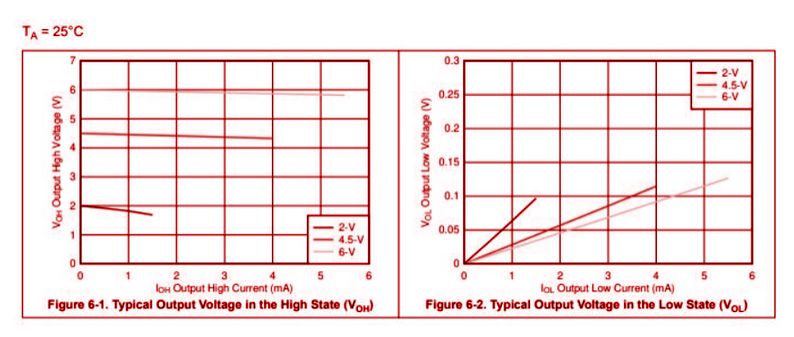

Типові характеристики SN74HC00N

Еквіваленти SN74HC00N

Еквівалентна частина	Тип заміни	Статус	Опис
SN74HC00NP3	Заміна	Припинений	NAND GATE, CMOS, PDIP14
SN74HC00JP4	Заміна	Припинений	NAND GATE, CMOS, CDIP14
SN74HC00N-10	Заміна	Припинений	NAND GATE, HC/UH Series, 4-Func, 2-вхідна, CMOS, PDIP14
Sn74hc00ne4	Заміна	Активний	NAND GATE, HC Series, 4-Func, 2-вхідна, CMOS, PDIP14
SNJ54HC00J	Заміна	Активний	NAND GATE, HC Series, 4-Func, 2-вхідна, CMOS, CDIP14

Частини з подібними характеристиками до SN74HC00N

Три частини, перелічені у правильній частці, подібні специфікації з Texas Instruments SN74HC00N.

Номер деталі	Sn74hc00n	CD74HC00E	MC74HC03ANAN	SN74HC03N
Виробник	Техаські інструменти	Техаські інструменти	На напівпровідник	Техаські інструменти
Пакет / кейс	14-дріт (0,300, 7,62 мм)	14-дріт (0,300, 7,62 мм)	14-дріт (0,300, 7,62 мм)	14-дріт (0,300, 7,62 мм)
Кількість входів	2	2	2	2
Кількість шпильок	14	14	14	14
Логічна функція	Нанд	Нанд	Нанд	Нанд
Затримка розповсюдження	15 нс	27 нс	15 нс	20 нс
Напруга живлення	5 v	5 v	4.5 V	3 v
Спокійний струм	2 мкА	2 мкА	2 мкА	1 мкА
Технологія	CMOS	CMOS	CMOS	CMOS

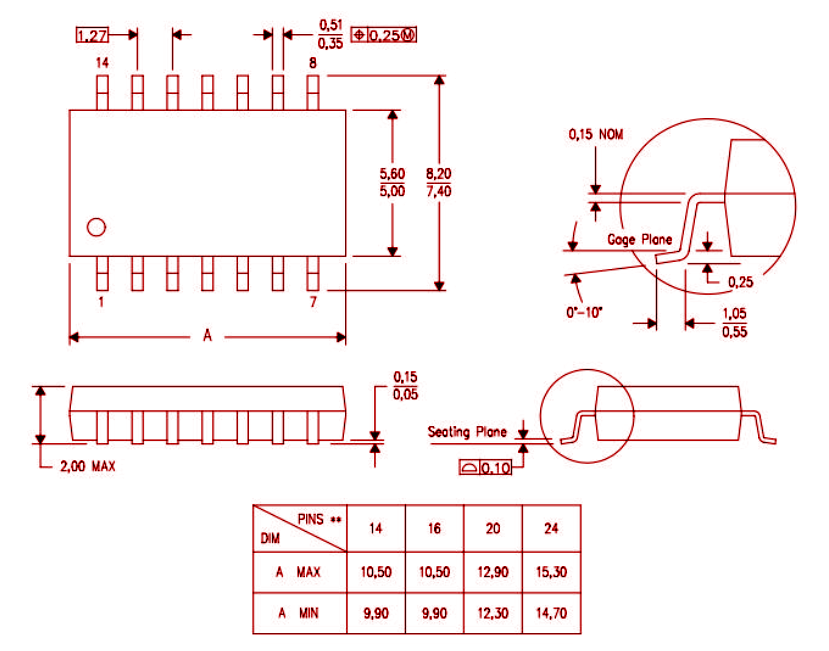

Інформація про пакет SN74HC00N

Про техаські інструменти - виробник SN74HC00N

Texas Instruments (TI)-відома компанія у світі напівпровідників, створюючи різноманітні продукти, що використовуються в електроніці.Вони зосереджуються на наданні деталей для таких речей, як аналогова та цифрова обробка.Продукція TI, як і SN74HC00N, використовується у всьому світі у багатьох галузях, включаючи побутову електроніку, автомобілі, промислові системи та комунікації.

Чіпи TI використовуються в різних видах електронних проектів, будь то домашній пристрій чи більш складна система.Вони також пропонують інструменти та підтримку, які допоможуть вам працювати зі своєю продукцією.Присутній у понад 30 країнах, TI залишається вперед, приносячи нові рішення у світі напівпровідників, роблячи їх продукцію солідним вибором, коли ви шукаєте надійних високоякісних компонентів, таких як SN74HC00N.

PDF -таблиця

SN74HC00N DATASHEETS:

Sn74hc00n.pdf

CD74HC00E DATASHEETS:

CD74HC00E.pdf

MC74HC03AN DATASHEETS:

MC74HC03AN.PDF

MC74HC03AN.PDF

SN74HC03N DATASHEETS:

Sn74hc03n.pdf

Часті запитання [FAQ]

1. Скільки штифтів у SN74HC00N?

SN74HC00N поставляється із загалом 14 штифтів, які ви можете використовувати для різних з'єднань у своєму ланцюзі.

2. Який діапазон робочої температури SN74HC00N?

SN74HC00N може працювати при температурі від –40 ° C до +85 ° C, що робить його придатним для різних середовищ.

3. Який максимальний вихідний струм SN74HC00N?

Максимальний струм, який може виводити SN74HC00N, становить 4 мА, що допомагає при живці інших підключених пристроїв.

4. Яка максимальна напруга живлення для SN74HC00N?

Найвища напруга, яку може обробляти SN74HC00N, - це 6В, тому його можна використовувати в системах, які працюють з цією напругою.

5. Який діапазон напруги живлення для SN74HC00N?

Діапазон напруги, на якому працює SN74HC00N, становить від 2 В і 6 В, що надає вам гнучкість при живці вашої системи.

6. Як упаковується SN74HC00N?

SN74HC00N зазвичай упаковується в трубку, що дозволяє легко обробляти та зберігати.
