Посібник із повзункового перемикача: як це працює, типи та схеми застосування

У цій статті ви дізнаєтеся, що таке повзунковий перемикач і як він використовується для керування потоком електроенергії в ланцюзі.Ви зрозумієте його символ, внутрішню конструкцію та принцип роботи.Ви також ознайомитеся з різними типами повзункових перемикачів, їхніми електричними характеристиками, перевагами, обмеженнями та загальними застосуваннями.Крім того, ви побачите, як повзунні перемикачі відрізняються від тумблерів і лепесткових перемикачів і як вибрати правильний для схеми.

Каталог

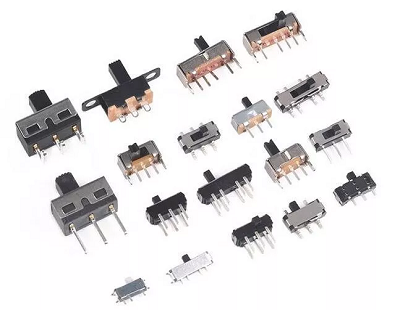

Малюнок 1. Посувний перемикач

Що таке повзунок?

Ползунковий перемикач — це невеликий ручний електромеханічний перемикач, який використовується для керування потоком електричного струму в ланцюзі.Він працює шляхом переміщення невеликого повзунка з одного положення в інше, щоб увімкнути або вимкнути схему або змінити її підключення.Ползункові перемикачі зазвичай використовуються в електронних пристроях, друкованих платах і панелях керування, оскільки вони компактні та прості в експлуатації.Вони дозволяють вручну вмикати або вимикати електричне живлення простим рухом.Завдяки своїй надійності та простому дизайну повзунні перемикачі широко використовуються в побутовій електроніці, регуляторах живлення та невеликих електронних модулях.

Символ повзунка

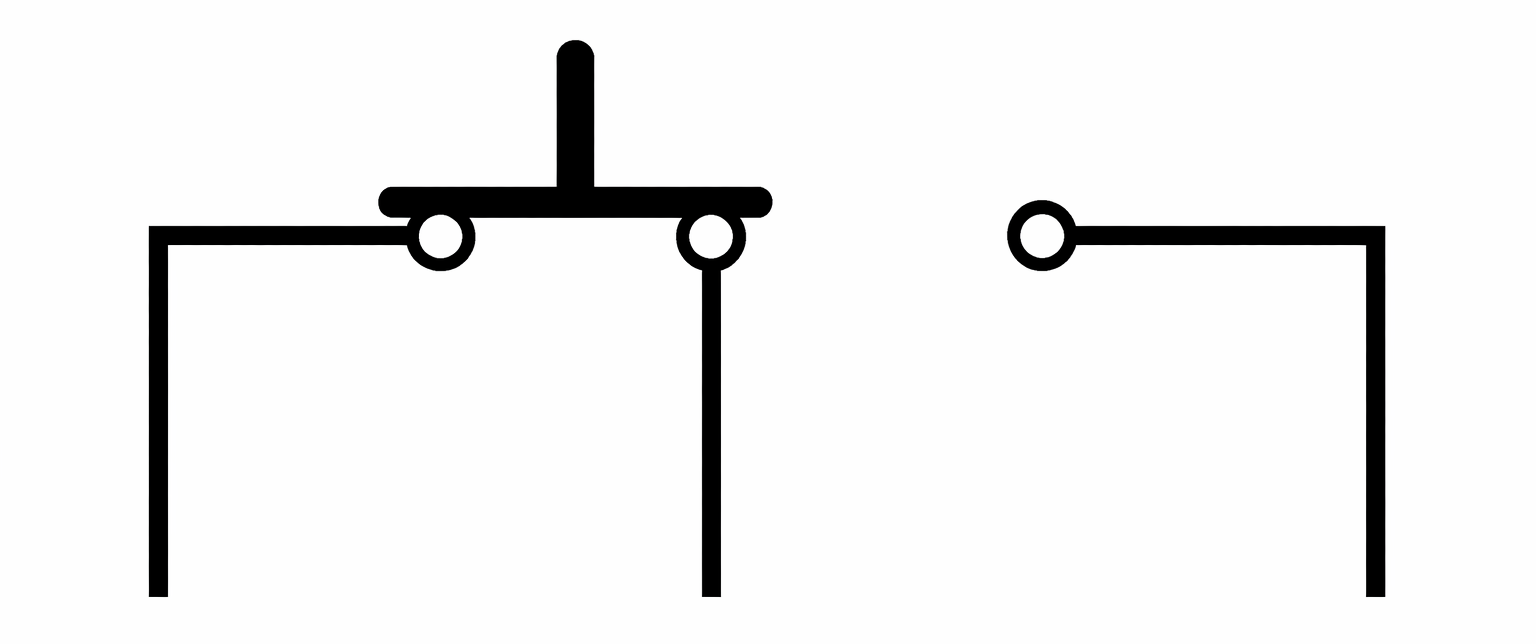

Малюнок 2. Символ повзунка

В електричних схемах символ повзункового перемикача представляє комутаційний пристрій, який використовується для розмикання або замикання електричного кола.Символ зазвичай складається з фіксованих точок з’єднання та рухомої лінії, яка вказує шлях перемикання між терміналами.Ця схема допомагає нам зрозуміти, як перемикач з’єднує різні частини кола.Точний символ може дещо відрізнятися залежно від конфігурації перемикача, показаної на схемі.Використання стандартних схемних символів гарантує, що електричні схеми залишаються чіткими, послідовними та легкими для інтерпретації під час проектування електроніки та усунення несправностей.

Конструкція повзункового перемикача

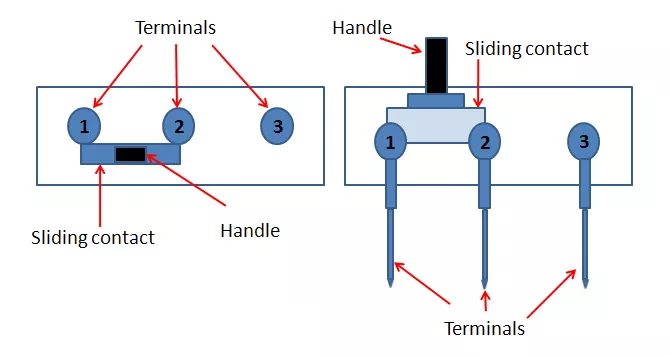

Малюнок 3. Конструкція повзункового перемикача

• Ручка (повзунок)

Рукоятка – це зовнішня частина повзунка, яка пересувається пальцем.Зазвичай він виготовлений із пластику або міцного ізоляційного матеріалу для забезпечення безпечної ручної роботи.Ручка рухається горизонтально по фіксованому шляху, щоб змінити положення внутрішніх контактів усередині перемикача.

• Ковзний контакт (рухомий контакт)

Ковзний контакт - це рухома провідна частина, прикріплена до повзункового механізму.Зазвичай він виготовляється з металу, щоб забезпечити хороший електричний контакт між клемами.Цей компонент фізично переміщується через різні контактні точки під час переміщення повзунка.

• Термінали

Клеми — це металеві контакти, які з’єднують повзунок із електричним ланцюгом.Вони виходять з корпусу перемикача, щоб їх можна було припаяти до друкованої плати (PCB).Кожен термінал діє як точка з’єднання між комутатором і зовнішньою проводкою ланцюга.

• житло

Корпус – це зовнішня оболонка, яка охоплює та захищає внутрішні компоненти повзункового перемикача.Зазвичай його виготовляють із пластику або металу для забезпечення механічної міцності та ізоляції.Корпус підтримує вирівнювання внутрішніх частин і захищає їх від пилу, пошкоджень і зовнішнього впливу.

Принцип роботи повзункового перемикача

Принцип роботи повзункового перемикача заснований на русі повзункового приводу, який змінює зв'язок між внутрішніми контактами.Коли ви пересуваєте повзунок вбік, внутрішній контакт вирівнюється з певною клемою всередині перемикача.Це вирівнювання або завершує електричний шлях, або розриває з’єднання залежно від положення перемикача.Якщо контакт перемикає дві клеми, електричний струм може протікати по ланцюгу.Коли повзунок віддаляється від точки контакту, шлях ланцюга переривається, і струм припиняється.Цей простий ковзний рух дозволяє перемикачу вручну контролювати електричний стан ланцюга.Завдяки цьому простому механізму повзунні перемикачі забезпечують надійне ручне керування в багатьох електронних системах.

Типи повзункових перемикачів

Перемикач SPDT

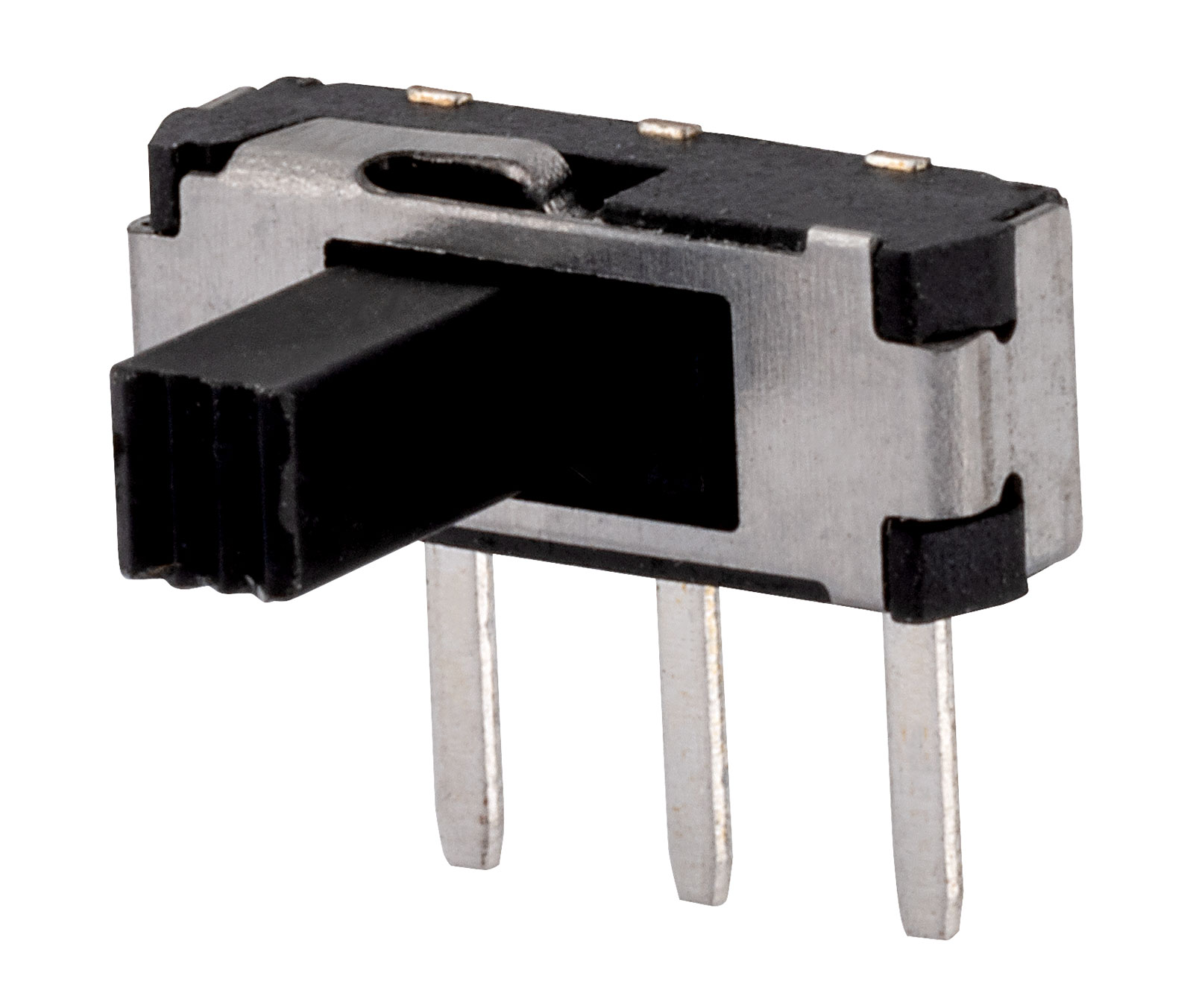

Малюнок 4. Ползунковий перемикач SPDT

Ползунковий перемикач SPDT (однополюсний подвійний перемикач) — це перемикач, який з’єднує один вхідний термінал з одним із двох можливих вихідних контактів.Він містить один рухомий контакт, який може ковзати між двома різними точками з’єднання.Коли повзунок переміщається в одне положення, вхідна клема з’єднується з першою вихідною клемою.Коли повзунок переміщується в іншу сторону, підключення змінюється на другу вихідну клему.Ця дія перемикання дозволяє перенаправляти шлях одного контуру між двома різними електричними маршрутами.Конструкція, показана на малюнку, ілюструє, як пересувний привод змінює з’єднання між клемами під час руху.Завдяки такому простому перемиканню перемикачі SPDT зазвичай використовуються для вибору основного сигналу або схеми.

Перемикач SPST

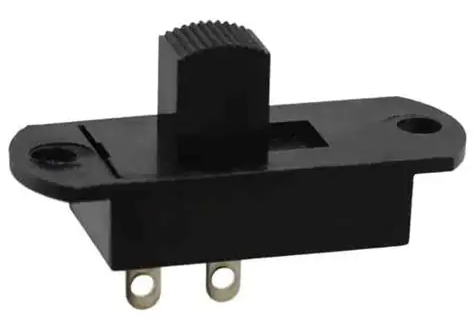

Малюнок 5. Перемикач SPST

Ползунковий перемикач SPST (однополюсний односторонній) — це найпростіший тип повзункового перемикача, який використовується для керування одним електричним ланцюгом.Він має одну вхідну клему та одну вихідну клему, які або підключаються, або від’єднуються за допомогою ковзання.Коли повзунок переміщується в положення ON, внутрішній контакт з’єднує обидві клеми.Коли повзунок переміщується в положення ВИМК., контакт роз'єднується і електричний шлях розривається.Цей простий механізм діє як основний елемент управління УВІМКНЕННЯ/ВИМКНЕННЯ електричного струму.Структура, показана на малюнку, демонструє, як повзунок переміщується між двома положеннями для керування з’єднанням.Завдяки своїй простоті ковзковий перемикач SPST широко використовується для простих функцій перемикання живлення.

Перемикач DPST

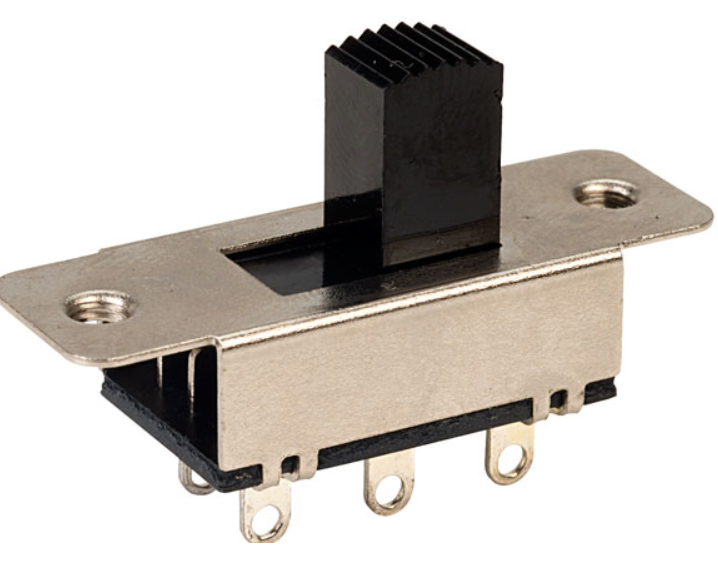

Малюнок 6. Посувний перемикач DPST

Ползунковий перемикач DPST (двополюсний односторонній) призначений для керування двома незалежними ланцюгами одночасно за допомогою одного ковзання.Він містить два окремих внутрішні шляхи перемикання, які рухаються разом, коли повзунок працює.Коли повзунок пересувається в положення ON, обидва контури підключаються одночасно.Коли він переміщується в положення ВИМК., обидва з'єднання відкриваються одночасно.Ця конструкція дозволяє перемикати дві електричні лінії разом за допомогою одного ручного керування.Конфігурація, показана на малюнку, відображає, як один рух ковзання впливає на два внутрішні шляхи перемикання.Ползункові перемикачі DPST зазвичай використовуються, коли двома контурами потрібно керувати разом синхронізованим способом.

Перемикач DPDT

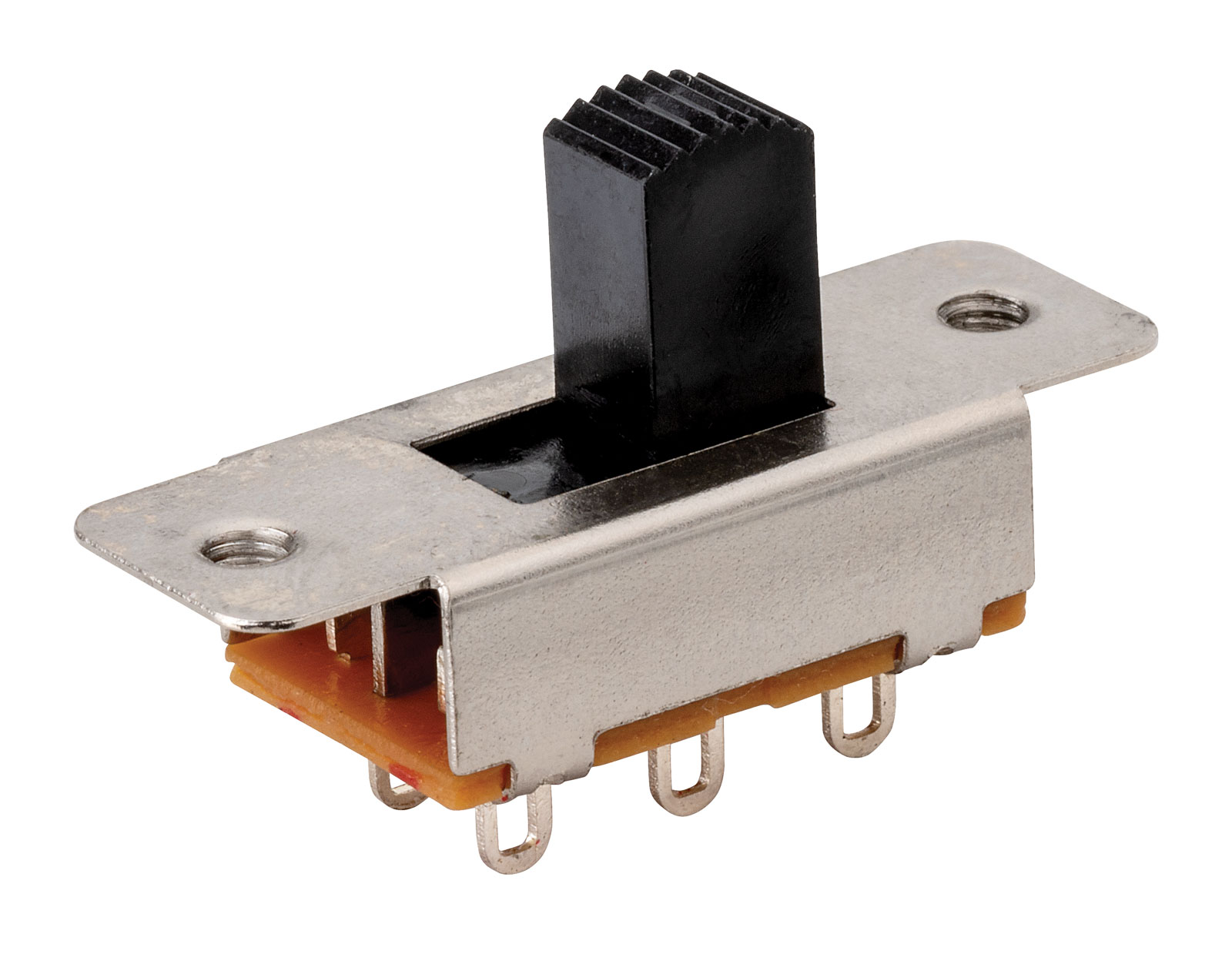

Малюнок 7. Перемикач DPDT

Ползунковий перемикач DPDT (двополюсний подвійний перемикач) — це комутаційний пристрій, який може керувати двома окремими ланцюгами та перемикати кожну з них між двома різними вихідними шляхами.Він містить два полюси, кожен з яких має дві можливі точки підключення.Коли повзунок рухається, обидва контури одночасно змінюють положення з’єднань.Це дозволяє кожній схемі чергуватися між двома різними шляхами клем залежно від положення повзунка.Структура комутації, зображена на малюнку, показує, як розташовано кілька терміналів для підтримки цієї подвійної функції комутації.Завдяки цій можливості ковзковий перемикач DPDT забезпечує гнучке керування перемиканням для ланцюгів, які потребують двох одночасних змін підключення.

Електричні характеристики повзункових перемикачів

Параметр	Специфікація
Номінальна напруга	12 В – 50 В постійного струму типовий номінал для невеликих повзункових перемикачів на друкованій платі
Поточний рейтинг	0,3 A – 3 A залежно від розміру перемикача та конструкції контакту
Контактний опір	≤ 20 мОм типовий, коли контакти закриті
Опір ізоляції	≥ 100 МОм при 500 В постійного струму
Діелектрична міцність	500 В – 1000 В змінного струму протягом 1 хвилини між клемами
Діапазон робочих температур	Типовий робочий діапазон від −20°C до +85°C
Механічне життя	10 000 – 50 000 циклів перемикань
Електричне життя	5 000 – 10 000 циклів перемикання при номінальному навантаженні
Тип терміналу	Контакти з наскрізними отворами на друкованій платі або роз’єми під пайку
Контактний матеріал	Посріблені контакти з мідного сплаву або латуні
Рейтинг контактів	0,3 А при 50 В постійного струму або 3 А при 12 В постійного струму (загальні значення)
Сила перемикання	100 гс – 300 гс сила приведення в дію повзунка
Відстань подорожі	Переміщення повзунка між положеннями 2 мм – 4 мм
Ізоляційний матеріал	Високотемпературний термопласт (оцінка UL94 V-0)
Відстань між клемами	Стандартний крок друкованої плати 2,54 мм – 5,08 мм

Переваги та обмеження повзункових перемикачів

Ползункові перемикачі використовуються в електронних схемах, оскільки вони прості, дешеві та легкі у використанні, але вони також мають деякі обмеження.

Переваги повзункових перемикачів

• Просте ручне керування полегшує роботу повзункових перемикачів у багатьох електронних пристроях.

• Компактний розмір дозволяє легко розмістити їх на невеликих друкованих платах і портативному обладнанні.

• Низька вартість виробництва робить їх економними для великомасштабних електронних виробів.

• Чітка позиція ON/OFF забезпечує видимий стан перемикання.

• Надійна механічна структура забезпечує стабільну роботу перемикання в основних схемах.

• Легка установка на друковані плати за допомогою стандартних клем під пайку.

Обмеження повзункових перемикачів

• Механічні контакти можуть зношуватися після багатьох циклів перемикання.

• Обмежена швидкість перемикання порівняно з електронними або твердотільними перемикачами.

• Малі розміри можуть ускладнювати ручне керування певними конструкціями.

• Не підходить для комутаційних програм високої потужності або сильного струму.

• Вплив пилу або вологи може вплинути на довгострокову надійність комутації.

Застосування повзункових перемикачів

1. Побутова електроніка

Ползункові перемикачі часто використовуються в невеликій споживчій електроніці, такій як радіо, динаміки та електронні гаджети.Вони дозволяють вручну керувати потужністю або основними функціями простим ковзанням.Компактний розмір робить їх ідеальними для пристроїв з обмеженим внутрішнім простором.

2. Портативні електронні пристрої

Багато портативних пристроїв використовують ковзкові перемикачі для керування живленням або вибору режиму.Приклади включають кишенькову електроніку, модулі з батарейним живленням і малі комунікаційні пристрої.Перемикач забезпечує чітке фізичне положення, яке вказує, увімкнено чи вимкнено пристрій.

3. Електронні іграшки

Позутні перемикачі широко використовуються в іграшках на батарейках для керування живленням або активації звукових і освітлювальних функцій.Вони пропонують просте та довговічне рішення перемикання, придатне для багаторазового ручного використання.Їх невеликі розміри також добре поміщаються в компактні корпуси для іграшок.

4. Панелі керування

Промислові або електронні панелі керування іноді включають ковзкові перемикачі для вибору режимів роботи або ввімкнення певних функцій.Перемикач забезпечує чіткий і прямий спосіб ручної зміни налаштувань.Його проста робота дозволяє легко контролювати обладнання.

5. DIY електроніка та прототипування

Ползункові перемикачі зазвичай використовуються в електронних проектах, прототипних платах і комплектах для розробки.Вони дозволяють вручну контролювати стан схеми під час тестування та експериментів.Їх проста структура дозволяє легко інтегрувати їх у спеціальні електронні конструкції.

6. Схеми вибору батареї

У деяких електронних системах використовуються повзунні перемикачі для підключення або відключення джерел батарей у ланцюзі.Це дозволяє вручну керувати джерелами живлення в невеликих електронних пристроях.Ковзання забезпечує простий спосіб керування з’єднанням між лініями електропередач.

Ползунковий перемикач проти тумблера проти пелюсткового перемикача

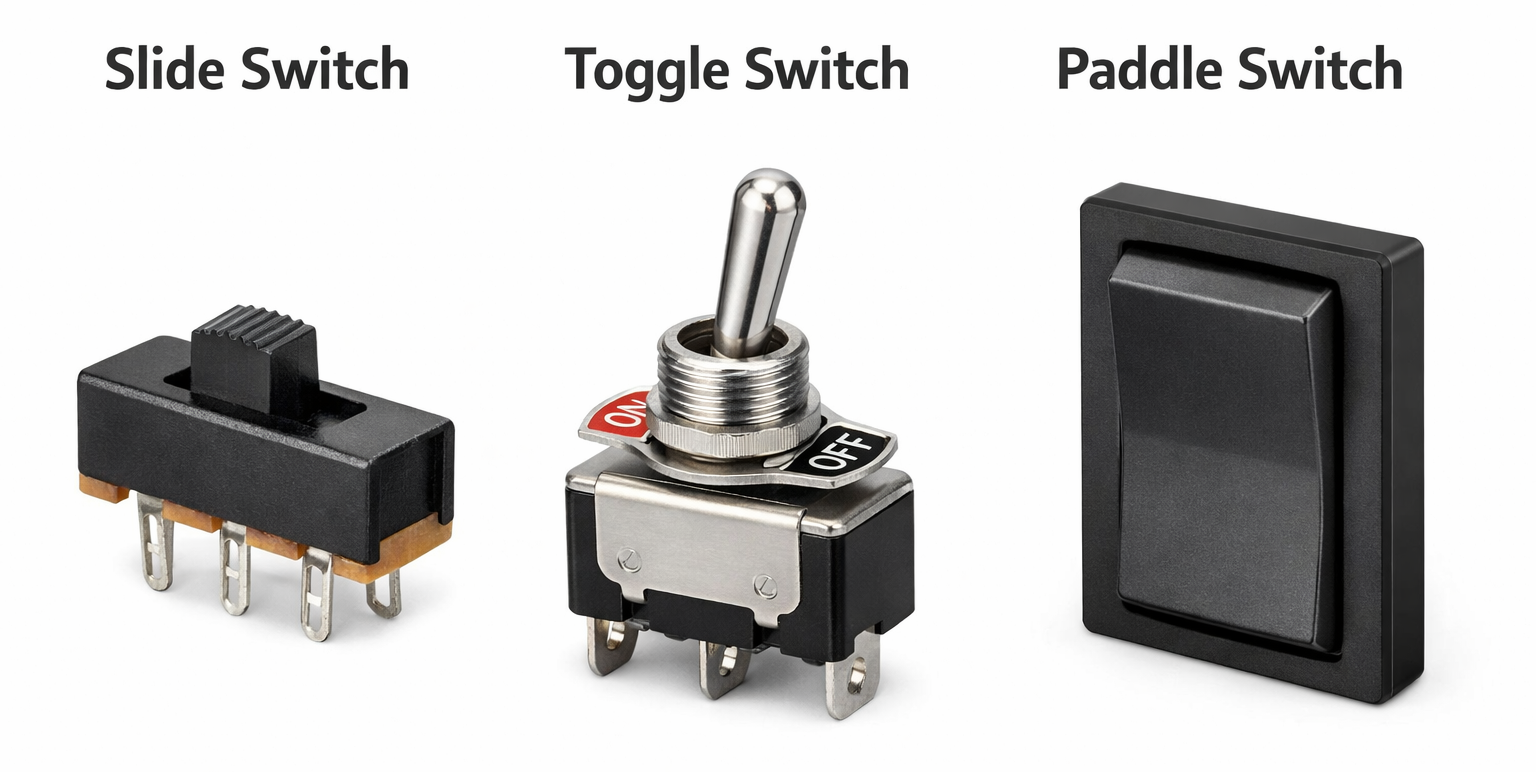

Малюнок 8. Посувний перемикач проти тумблера та пелюсткового перемикача

Особливість	Перемикач	тумблер	Пелюстковий перемикач
Метод роботи	Ковзний рух	Поворотний рух важеля	Натискання на плоску поверхню весла
Взаємодія з користувачем	Проведіть ліворуч або праворуч	Поверніть важіль вгору або вниз	Штовхніть весло
Механічний дизайн	Компактний лінійний слайдер	Привід на важелі	Великий плоский привід
Стиль монтажу	Монтаж на друковану плату або панель	Панельне кріплення	Настінне або панельне кріплення
Розмір	Маленький і компактний	Середнього розміру	Більший дизайн
Візуальний індикатор положення	Очистити положення повзунка	Напрям важеля вказує на стан	Положення весла вказує на стан
Типовий контроль	Просте управління схемою	Контроль комутації ланцюга	Контроль потужності для освітлення
Простота експлуатації	Простий ковзаючий рух	Потрібне перекидання важеля	Легка робота преса
монтаж	Часто припаюється до друкованої плати	Монтується через отвір панелі	Встановлюється в стінові плити
Інтеграція пристрою	Використовується всередині електронних пристроїв	Використовується в панелях обладнання	Використовується в системах керування приміщеннями
Контрольна точність	Підходить для невеликих ланцюгів	Підходить для різних схем	Призначений для ручного управління приміщенням
Довговічність	Помірний механічний ресурс	Загалом міцний механічний ресурс	Призначений для частого ручного використання
Перемикання стилю	Лінійний перемикаючий рух	Обертальний рух важеля	Перемикання на основі преса
Типове середовище	Електроніка та малі пристрої	Панелі промислові або обладнання	Житловий або будівельний контроль
Візуальний дизайн	Мінімальний і компактний	Механічні та експоновані	Сучасна і рівна поверхня

Як вибрати правильний повзунок?

1. Визначте електричний рейтинг

Першим кроком є перевірка необхідних рівнів напруги та струму в ланцюзі, де буде використовуватися перемикач.Вибраний повзунковий перемикач повинен мати електричні характеристики, які безпечно підтримують ці значення.Вибір перемикача з відповідним номіналом допомагає запобігти перегріву та забезпечує стабільну роботу схеми.

2. Виберіть відповідний тип монтажу

Позутні перемикачі доступні в різних стилях монтажу, наприклад на друкованій платі або на панелі.Тип монтажу повинен відповідати механічній конструкції пристрою або друкованої плати.Правильний монтаж забезпечує надійну посадку вимикача та його надійну роботу під час роботи.

3. Враховуйте розмір і розміри комутатора

Фізичний розмір повзунка має відповідати доступному простору в пристрої.Слід перевірити розміри перемикача, відстань між клемами та відстань ходу повзунка.Перемикач правильного розміру забезпечує плавну установку та зручну роботу.

4. Перевірте необхідну кількість стовпів і кидків

Різні конфігурації повзункового перемикача забезпечують різні варіанти підключення електричних кіл.Необхідне розташування полюсів і кидків має відповідати призначеній функції керування ланцюгом.Вибір правильної конфігурації гарантує, що комутатор виконує бажане завдання комутації.

5. Оцініть довговічність і механічний ресурс

Механічний термін служби вказує, скільки циклів перемикання може виконати ковзковий перемикач, перш ніж відбудеться знос.Пристрої, які потребують частого перемикання, повинні використовувати перемикачі, розроблені для більш тривалого механічного терміну служби.Це допомагає підтримувати надійну роботу протягом тривалого використання.

6. Враховуйте умови навколишнього середовища

Такі фактори навколишнього середовища, як температура, вологість і пил, можуть впливати на роботу комутатора.Вибір комутатора, розробленого для очікуваного робочого середовища, покращує довгострокову надійність.Це особливо важливо для пристроїв, які використовуються в суворих умовах або на вулиці.

Висновок

Ползункові перемикачі - це прості та надійні пристрої, що використовуються для керування електричними ланцюгами за допомогою ковзання.Їх невеликий розмір, низька вартість і простота експлуатації роблять їх поширеними в багатьох електронних пристроях і друкованих платах.Розуміння їх частин, принципу роботи, типів і технічних характеристик допомагає вибрати правильний перемикач для схеми.Вибір правильного повзункового перемикача на основі електричних характеристик, розміру та конфігурації забезпечує безпечне та ефективне керування ланцюгом.
