Повний посібник із схематичних символів електронних компонентів

Цей посібник пояснює, що таке схематичні символи та як вони використовуються для показу електронних компонентів на схемах.Ви дізнаєтесь про різні типи символів для джерел живлення, резисторів, конденсаторів, транзисторів, двигунів, динаміків та багатьох інших.Він також охоплює стандартні правила (наприклад, IEC, ANSI та IPC), які роблять ці символи однаковими у всьому світі.Незалежно від того, що ви фіксуєте, будуєте чи дізнаєтесь про електроніку, знаючи, що ці символи допомагають зрозуміти схеми легше.

Каталог

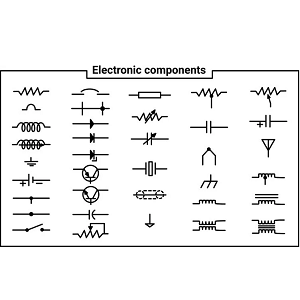

Що таке схематичний символ електронного компонента?

Схематичні символи - це спрощені візуальні зображення, що використовуються на електронних схемах.Замість того, щоб показувати фізичний вигляд компонентів, вони ілюструють, як функціонують компоненти та підключаються в системі.Це спрощення допомагає зосередитись на тому, як протікає електроенергія та як взаємодіють компоненти, а не на тому, як вони виглядають чи будуються.Основна мета цих символів - перетворити складну схему на діаграми, які легше зрозуміти та працювати.Добре намальована схема може інтерпретувати будь-хто, незалежно від їхнього походження чи розташування.Ця універсальна мова робить співпрацю та усунення несправностей більш ефективною.

Використання символічних піктограм замість зображень зменшує візуальну безладу на діаграмах.Він підкреслює логічні зв’язки між частинами та підтримує більш швидке розуміння дизайну схеми.Наприклад, один символ може представляти цілу реле або інтегровану схему.Це дозволяє зосередити увагу на загальній поведінці системи, а не загубитися в складних деталях окремих компонентів.Ці абстракції також відіграють певну роль при діагностуванні проблем, планування оновлення або пояснення поведінки системи іншим.Вони цінні в щільних або складних системах, таких як вбудовані контролери або радіочастотні модулі.

Стандартизація схематичних символів

IEC 60617

Розроблений та підтримується Міжнародною електротехнічною комісією (IEC), IEC 60617 є одним з найбільш всебічних міжнародних стандартів графічних символів, що використовуються на електричних та електронних діаграмах.Він включає тисячі стандартизованих символів, що охоплюють все, від резисторів та конденсаторів до складніших електромеханічних компонентів.Мета IEC 60617 - сприяти єдиній візуальній мові, яку можна застосувати в усьому світі на технічних кресленнях.Він широко прийнятий у галузях, починаючи від освіти та дизайну до виробництва та обслуговування.Доступ до повної бібліотеки символів надається через онлайн -базу даних.Ця база даних регулярно оновлюється для відображення нових технологій та розвиваючої галузевої практики.

IEEE/ANSI 315 (1975)

Опублікований Інститутом інженерів з електротехніки та електроніки (IEEE) у співпраці з Американським національним інститутом стандартів (ANSI), IEEE/ANSI 315 був стандартом у Північній Америці протягом багатьох десятиліть.Вперше випущений у 1975 році, він забезпечив чіткий, послідовний набір символів для електричних та електронних діаграм та відігравав роль у формуванні інженерної освіти та технічної документації протягом кінця 20 століття.Незважаючи на те, що він був офіційно відкликаний у 2019 році, він продовжує залишатися посиланням на застарілі системи та історичну документацію.Багато хто покладається на цей стандарт, щоб точно інтерпретувати та підтримувати старовинні або довгоживучі системи.Його вплив все ще очевидний у багатьох інженерних інструментах та підручниках.

IPC-2612-1

Опублікована IPC (Асоціація, що підключає електроніку), IPC-2612-1-це сучасний стандарт, який стосується створення та застосування графічних символів, спеціально в середовищі електронної автоматизації дизайну (EDA).На відміну від старих стандартів, які були розроблені за допомогою ручного малювання або 2D CAD на увазі, IPC-2612-1 підібраний для цифрових робочих процесів, що використовуються на сьогоднішніх платформах ECAD (електронних комп'ютерних дизайнів).Він надає детальні вказівки щодо того, як слід побудувати, відформатовані та інтегрувати символи в бібліотеки компонентів, що є цінним для дизайнерських команд, що будують спеціальні або стандартизовані деталі для компонування та моделювання друкованої плати (PCB).Зробивши представлення символів на різних програмних платформах, IPC-2612-1 допомагає зменшити помилки, покращити співпрацю в команді та підтримувати більш ефективні виробничі процеси.

Символи живлення

Ці схематичні символи представляють різні типи джерел потужності, які забезпечують електричну енергію в ланцюг.Розуміння цих символів необхідне для інтерпретації та проектування діаграм схем.

Джерело живлення змінного струму

Символ потужності змінного струму зазвичай відображається як коло з синусою хвилею всередині або просто парою клем, позначених "змінним струмом".Це являє собою джерело змінного струму, де напрямок потоку періодично повертається зазвичай 50 або 60 разів в секунду, залежно від області.AC Power - це стандартна форма електроенергії, що постачається комунальними компаніями, і зазвичай використовується в будинках, підприємствах та промислових установах.Він ідеально підходить для передачі потужності на великі відстані завдяки своїй здатності легко перетворюватися на різні напруги за допомогою трансформаторів.

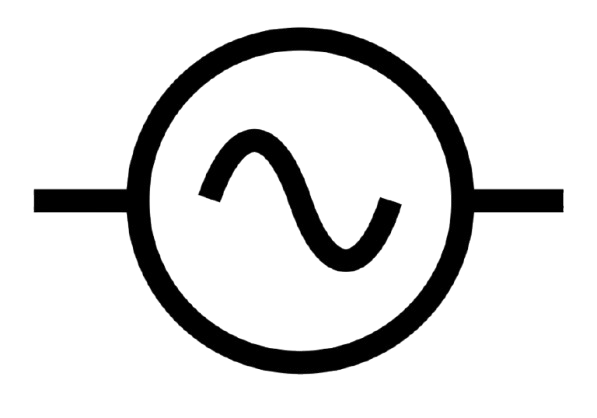

Малюнок 2. Символ живлення змінного струму

Джерело живлення постійного струму

Символ джерела живлення постійного струму зазвичай має дві паралельні лінії, один довший (позитивний) і один коротший (негативний).У деяких варіантах включена стрілка, яка вказує на те, що напруга регулюється.Цей тип джерела забезпечує постійний, однонаправлений потік електричного заряду.Потужність постійного струму важлива для електроніки, особливо в схемах, що вимагає послідовного рівня напруги.Він зазвичай постачається адаптерами живлення, сонячними батареями та регульованими джерелами живлення, що використовуються в лабораторіях та прототипах.

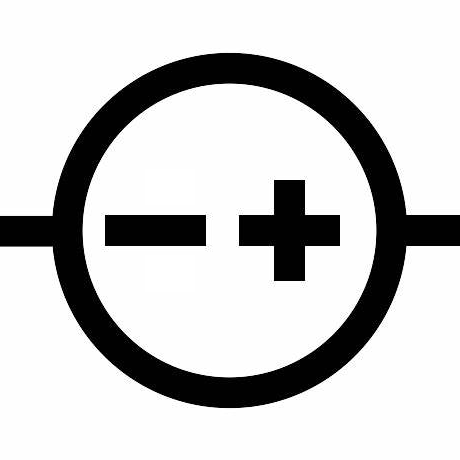

Малюнок 2. Символ джерела живлення постійного струму

Акумулятор

Символ акумулятора складається з чергування довгих і коротких ліній, що представляють позитивні та негативні клеми однієї або декількох електрохімічних клітин.Цей символ вказує на автономне джерело живлення постійного струму, яке хімічно зберігає енергію.Акумулятори корисні для портативної електроніки, таких як смартфони та ноутбуки, а також для резервної потужності в таких системах, як тривоги та аварійне освітлення.Кількість використаних символів комірок часто відповідає рівню напруги акумулятора, при цьому більше комірок представляє більш високий вихід напруги.

Малюнок 3. Символ акумулятора/комірки

Пасивні компоненти символи

Пасивні компоненти є важливими будівельними блоками в електричних та електронних схемах.На відміну від активних компонентів (наприклад, транзисторів або діодів), пасивні компоненти не генерують живлення або посилюють сигнали.Натомість вони реагують на електричну енергію і впливають на те, як поводяться сигнали, часто зберігаючи або розсіюючи енергію.Ось основні типи пасивних компонентів та їх стандартні символи ланцюга:

Резистори

Резистори - це компоненти, що обмежують або керує потік електричного струму в ланцюзі.Найпоширеніший тип - фіксований резистор, як правило, представлений зигзагом або прямокутною лінією, яка має постійне значення опору.Змінні резистори, такі як потенціометри та рееости, зображені зі стрілкою по символу резистора, що вказує на те, що їх опір можна регулювати вручну.Існують також спеціалізовані резистори, включаючи термістори, які чутливі до температури та позначені діагональною лінією або стрілкою через символ;Їх опір змінюється у відповідь на зміни температури.Аналогічно, фоторезистори, також відомі як світлозалежні резистори (LDR), змінюють свій опір на основі інтенсивності світла і часто символізуються стрілками, що спрямовуються на резистор, щоб позначити вхідне світло.Кожен з цих типів резисторів відіграє унікальну роль у регулюванні струму в різних умовах екологічних чи оперативних умов.

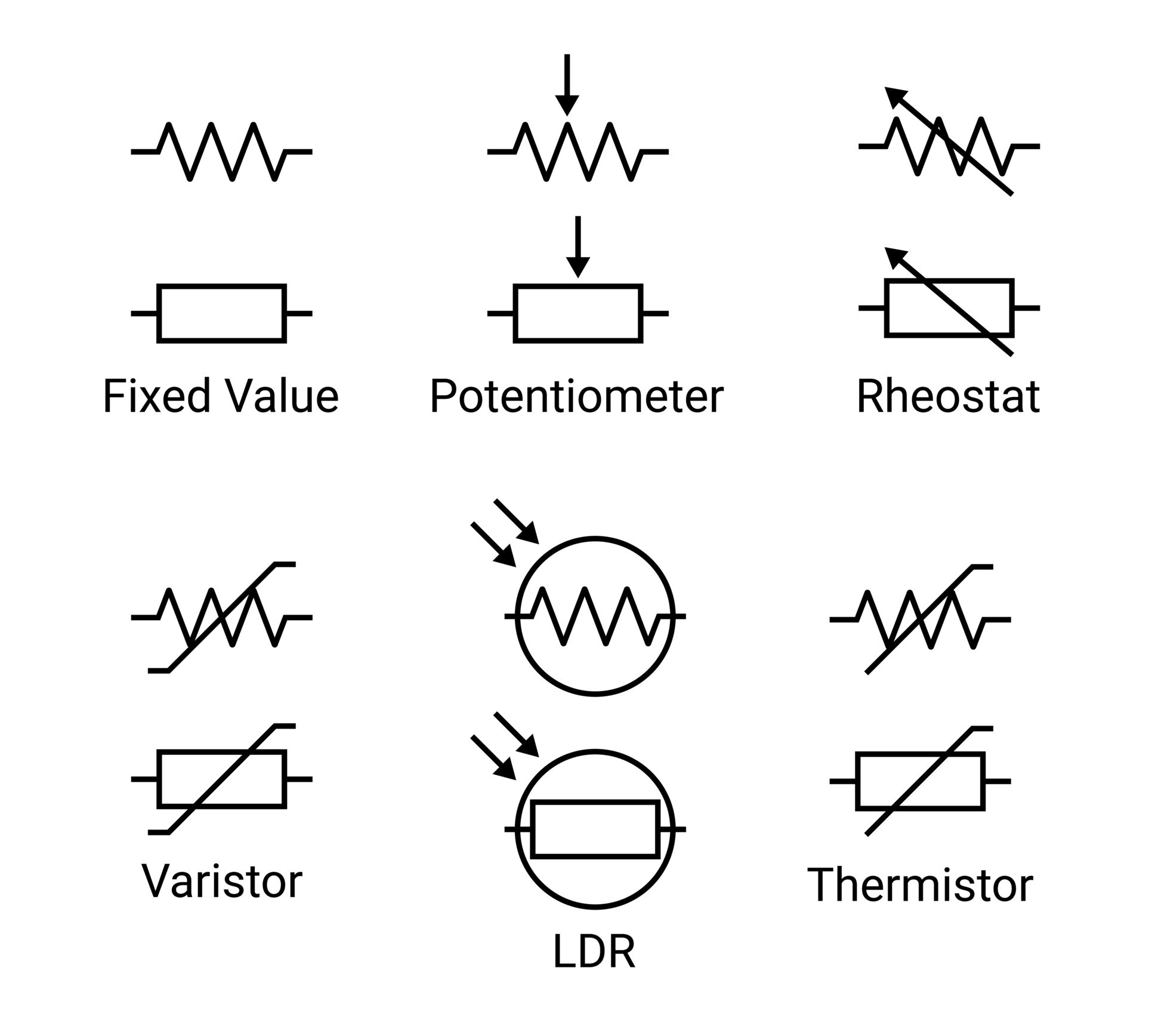

Малюнок 4. Символ резисторів

Конденсатори

Конденсатори - це компоненти, які зберігають та вивільняють електричну енергію у вигляді електричного поля, відіграючи роль у програмах часу, фільтрації та зберігання енергії.Неполяризовані конденсатори, які часто використовуються в ланцюгах змінного струму або там, де полярність не викликає занепокоєння, представлені на схемі схеми двома паралельними лініями рівної довжини, символізуючи пластинки.На відміну від цього, поляризовані конденсатори, такі як електролітичні або типи титалу, мають специфічну полярність і використовуються насамперед у ланцюгах постійного струму;Їх символи містять одну пряму лінію та одну вигнуту лінію або включають знак плюс, щоб вказати на позитивний термінал.Крім того, змінні конденсатори, які дозволяють коригувати ємність, зображені зі стрілкою, намальованою через символ конденсатора, що відображає їх регульований характер.

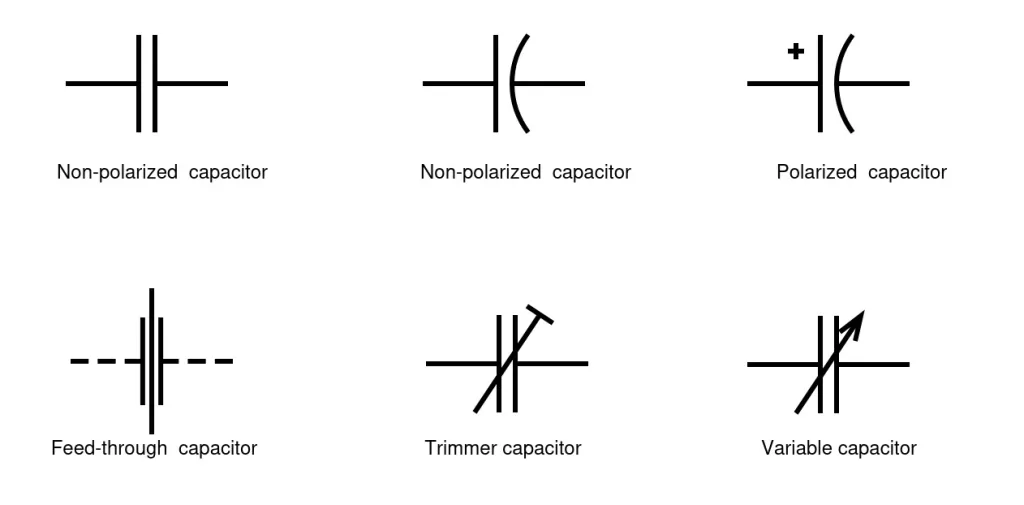

Малюнок 5. Символ конденсатора

Індуктори

Індуктори - це пасивні компоненти, які зберігають енергію в магнітному полі, коли електричний струм протікає через них.Їх основна функція полягає у протистоянні змінам струму, що робить їх особливо корисними для фільтрування, настройки та програм.На схемах схеми стандартні індуктори представлені серією петлі або згорнутою символом дроту.Коли індуктор містить магнітне ядро, часто використовується для підвищення індуктивності, це показано лініями або прямокутниками поблизу або всередині котушки, що вказує на індуктор заліза.Змінні індуктори, які дозволяють регулювати індуктивність, зображені стрілкою, що проходить через котушку, після аналогічної конвенції, що використовується для інших регульованих компонентів, таких як змінні резистори та конденсатори.

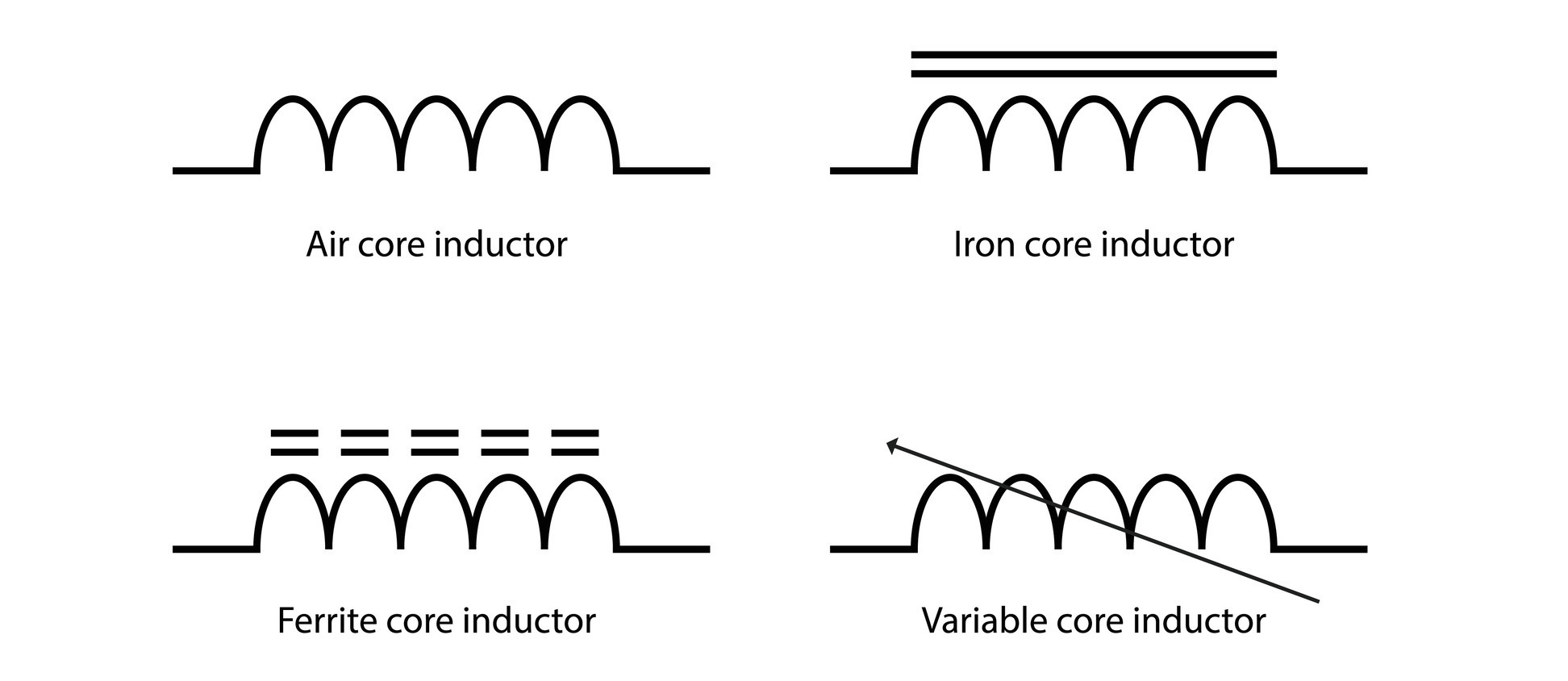

Малюнок 6. Символ індукторів

Трансформатори

Трансформатори - це пасивні компоненти, які передають електричну енергію між двома або більше ланцюгами через принцип електромагнітної індукції.Вони зазвичай використовуються для ступеня рівня напруги вгору або вниз при розподілі потужності та ізоляції сигналу.На схематичних діаграмах трансформатори, як правило, представлені двома індуктивними котушками, розміщеними поруч, часто паралельними лініями між ними, щоб вказати на магнітне ядро.Крапки або сліди біля котушок можуть використовуватися для показу звивистої полярності або фазових відносин.Стиль та кількість зображених обертів котушки можуть припустити, чи налаштований трансформатор для відступу напруги вгору або вниз.Деякі трансформатори також мають центральний кран, додаткове з'єднання на первинній або вторинній обмотці, що корисно в ланцюгах живлення та аудіо -додатків, де потрібні подвійні виходи напруги або розщеплення фаз.

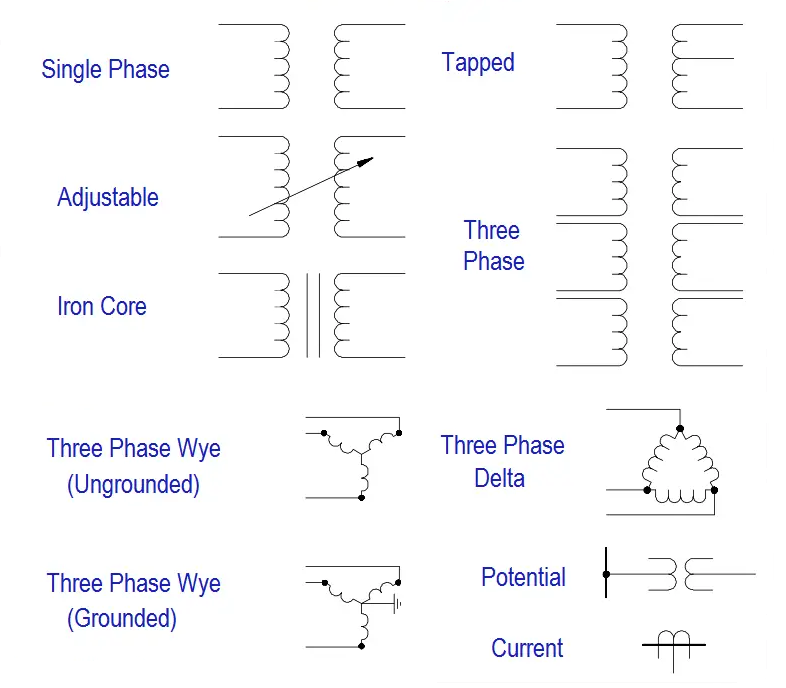

Малюнок 7. Символ трансформаторів

Символи напівпровідникового пристрою

Малюнок 8. Символи напівпровідникового пристрою

Символи напівпровідникового пристрою використовуються на схемах для показу важливих частин, які керують електроенергією в електронних пристроях.Ці частини називаються "активними компонентами", оскільки вони можуть змінювати, прямі або підвищувати електричні сигнали.Вони використовуються майже у всьому електронному від комп’ютерів та телефонів до вогнів та динаміків.Одним із поширених типів є діод. діод Давайте протікати електроенергію лише в одному напрямку, як на одній стороні.Це корисно для зміни змінного струму (змінного струму) на постійний струм (постійний струм), який потребує багатьох пристроїв.Існують різні типи діодів.Діоди Zener можуть дозволити електроенергії протікати назад, коли напруга досить висока, що допомагає контролювати напругу.Світлодіоди (світлодіодні діоди) загоряються, коли електроенергія проходить через них.Фотодіоди створюють електроенергію, коли вони відчувають світло, що робить їх корисними для датчиків.Випрямляч мосту виготовляється з чотирьох діодів і часто використовується в джерелах живлення для перетворення змінного струму в постійний струм.

Ще одна ключова частина - транзистор. Транзистори Може діяти як перемикач, який включає та вимикає електроенергію, або вони можуть зробити сигнали сильнішими.Існують різні види транзисторів, як NPN та PNP (які є типами біполярних транзисторів) та JFET, які контролюються напругою.Транзистори використовуються майже в кожному електронному пристрої і особливо важливі в комп’ютерах.Інтегровані схеми (ICS) - це невеликі чіпси, які містять у них багато крихітних електронних деталей.На діаграмі вони виглядають як прямокутники.Ці фішки можуть виконувати багато робочих місць, залежно від того, що всередині.Деякі ICS-це логічні ворота, які роблять основні математики та прийняття рішень у комп’ютерах.Інші, як і оперативні підсилювачі (ОП-АМП), використовуються для підвищення сили сигналу або звуку та світла в пристроях.

Символи електромеханічного пристрою

Електромеханічні компоненти - це пристрої, які перетворюють електричну енергію у фізичний рух, звук або інші механічні ефекти.На схемах схеми ці компоненти представлені стандартизованими символами, які не тільки зображують тип пристрою, але й часто вказують на те, як він активується або підключений до ланцюга. реле - це електричний перемикач, який використовує електромагніт для механічного експлуатації одного або декількох наборів контактів.Коли струм протікає через котушку, він генерує магнітне поле, яке підтягує перемикач, закритий або відкритий.Символи реле, як правило, показують котушку та відповідні контакти комутатора, що ілюструє, як реле працює в ланцюзі.

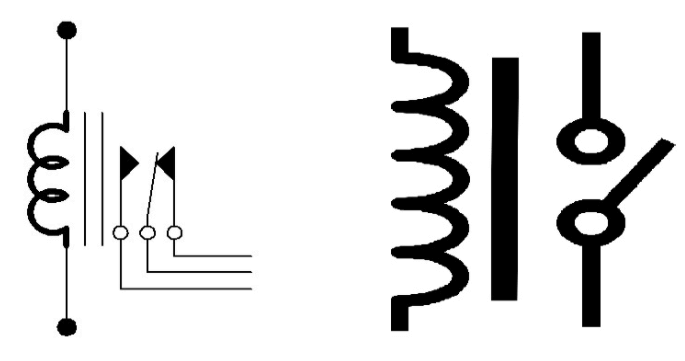

Малюнок 9. Символ реле в електричному ланцюзі

Двигуни Перетворіть електричну енергію в обертовий рух, живлячи широкий спектр механічних систем.Символи ланцюга для двигунів часто включають літею "m" і можуть показувати з'єднання для живлення та управління, що вказує на те, чи є двигун змінного струму чи постійного струму.Зумер Виробляйте чутні сигнали при застосуванні електричного струму.Ці компоненти використовуються для сповіщень, тривог або сповіщень в електронних системах.Їх схематичні символи можуть включати хвильові лінії або стилізований динамік, що представляє функцію звукового виробництва. запобіжник - це безпечний пристрій, який захищає електричні ланцюги від перенапруження шляхом плавлення та порушення з'єднання, коли струм перевищує певний поріг.Символи запобіжника зазвичай складаються з невеликого прямокутника або лінії з центральною смугою, що представляє зламаний елемент.Ці символи не тільки ідентифікують самі пристрої, але й дають підказки про те, як і коли вони активуються в ланцюзі.Наприклад, символ реле може показувати лінію управління, підключений до комутатора, тоді як символ двигуна може бути поєднаний з конденсатором або драйвером.Розуміння цих символів важливо для інтерпретації та розробки функціональних та безпечних електронних схем.

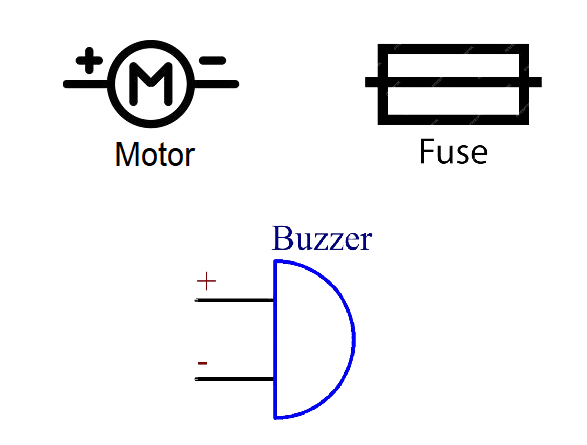

Малюнок 10. Символ мотора, запобіжника та зумер

Вимірювання та діагностичні символи

Ці символи представляють інструменти, які зазвичай використовуються для спостереження, вимірювання та діагностики поведінки електричних та електронних схем:

Вольтметри та амметри використовується для вимірювання електричного потенціалу (напруги) та потоку струму відповідно.Вольтметр, як правило, з'єднаний паралельно через компонент для вимірювання напруги, тоді як амперетр підключається послідовно для вимірювання струму через ланцюг.Ці інструменти корисні для оцінки продуктивності схеми та виявлення несправностей.Гальванометри є чутливими інструментами, розробленими для виявлення та вимірювання дуже малих струмів.Часто використовуються в аналогових системах, гальванометри можуть вказувати поточний напрямок і є основоположними компонентами на дисплеях аналогових лічильників.Осцилоскопи Дозволити візуалізацію електричних сигналів з часом.Відображаючи форми хвиль напруги на екрані, осцилоскопи допомагають проаналізувати поведінку сигналу, частоту, амплітуду та терміни.Вони чудово підходять для усунення несправностей, аналізу форми хвилі та цілісності сигналу тестування у складних схемах.

Малюнок 11. Символ вольтметрів та амметрів

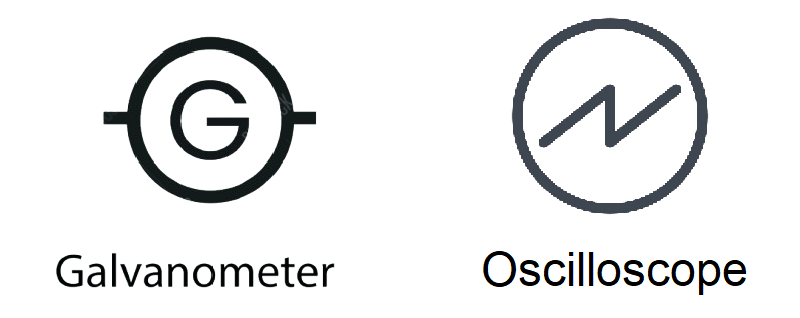

Малюнок 12. Символ гальванометра та осцилоскопа

Аудіо та комунікаційні символи

Ці символи зазвичай зустрічаються на пристроях, які обробляють передачу або прийом звукових та комунікаційних сигналів.Вони допомагають визначити ключові компоненти, що беруть участь у обробці звуку та обміні сигналами в різних електронних системах.Мікрофони представляють компоненти, які фіксують звукові хвилі та перетворюють їх на електричні сигнали.Мікрофони хороші в таких програмах, як голосування, відеоконференції та системи в прямому ефірі.Символ нагадує невеликий вертикальний циліндр або стилізований пристрій для збору звуку.Динові вказують пристрої, які перетворюють електричні сигнали назад у звуковий звук.Знайдений у всьому, від мобільних телефонів до систем ПА, динаміки відіграють певну роль у доставці аудіовиду.Їх символ часто виглядає як конус або стилізована звукова хвиля, що випромінює з коробки.Порти Telecom та RF (радіочастотна) ідентифікують порти, що використовуються для підключення комунікаційних пристроїв, включаючи телефони, антени та бездротові модулі.Вони служать точками входу та виходу для даних та аудіо сигналів у провідних та бездротових системах зв'язку.Символи можуть змінюватись, але часто включають форми хвиль або антенні знімки для позначення потоку сигналу.

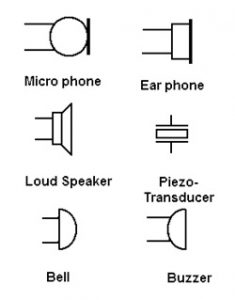

Малюнок 13. Аудіо та комунікаційні символи

Цифрова логіка та інтерфейси символи

Цифрова логіка та інтерфейс -символи є важливими інструментами в розробці та інтерпретації схем, які обробляють двійкові дані.Ці символи служать візуальною скороченням для представлення компонентів та шляхів у цифрових системах, особливо в вбудованих системах, контролі автоматизації та обчислювальних платформах.Логічні ворота, такі як і, або, і XOR, утворюють основу цифрового прийняття рішень шляхом виконання конкретних логічних операцій на основі бінарних входів.Вони використовуються для реалізації логіки управління, обробки сигналів та потоку даних у межах ланцюгів.Автобуси та розгалужні поля допомагають керувати складністю маршрутизації сигналу, представляючи згруповані лінії даних та дозволяючи організованому розподілу сигналів між різними частинами системи.Ці елементи чудово підходять для підтримки ясності на схематичних діаграмах та забезпечення ефективної комунікації даних.Потенціометри, хоча часто асоціюються з аналоговими схемами, також відіграють роль у цифрових системах, ввімкнувши ручне регулювання рівнів сигналу, особливо в сценаріях, де аналогові введення потрібно інтерпретувати цифровим шляхом.Разом ці символи не тільки керують побудовою та аналізом цифрових схем, але й дозволяють чітко спілкуватися в різних галузях технологій.

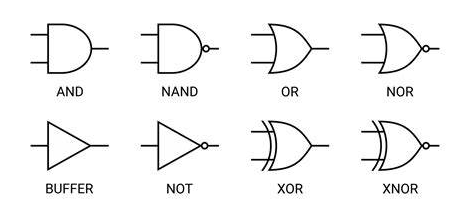

Малюнок 14. Символи логічних воріт

Висновок

Схематичні символи полегшують читання, проектування та виправлення електронних схем.Вони схожі на загальну мову, яку люди скрізь можуть зрозуміти, незалежно від того, з якої вони країни.Цей посібник показує, як кожен символ означає частину в ланцюзі та допомагає зрозуміти, що робить ця частина.Коли ви добре знаєте ці символи, ви можете створити кращі схеми, швидше вирішувати проблеми та працювати більш впевнено з електронікою.
