Тригерні шльопанці: розуміння їх ролі та функції в цифровій електроніці

Ласкаво просимо до цього посібника на тригерних шльопанці, ключові компоненти цифрової електроніки, які виступають в ролі бістаційних схем.Ці пристрої реагують на вхідні імпульси, перемикаючи свої вихідні стани на основі конкретних умов та утримуючи ці стани, поки не спрацьовують знову.Це робить їх чудовими для таких завдань, як зберігання даних, терміни та частота.У цьому посібнику ми вивчимо, як спрацьовують тригер, їх роль у цифрових системах та їх вплив на конструкцію схеми.Ми також порівняємо їх із засувками, вивчимо їхні функції та обговоримо додатки, щоб допомогти вам зрозуміти їх важливість в електронних системах.

Каталог

Різниця між засувкою та фліп-флопом

Засувки та шльопанці відрізняються головним чином тим, як вони реагують на сигнали.Засувки негайно реагують на введення змін, не чекаючи годинника.Вони постійно дотримуються входу, ввімкнувшись та "утримують" свій стан при відключенні.Це робить їх швидкими, але схильними до помилок від швидких змін введення.Перейти залежать від годинника, оновлення їх виводу лише під час конкретних годинних переходів (краї).Це забезпечує більшу стабільність та передбачуваність.

Оперативні характеристики

Засувки: працюйте асинхронно (не потрібно годинника).Якщо ввімкнено, введення дзеркал виводу.Коли він відключений, він зберігає останній стан.Корисно для швидкої чутливості, але чутливої ​​до вводу шуму або глюків.

Шльопанці: працюйте синхронно з годинниковим сигналом.Зразки входів лише на краях годин, зменшення глюків та підвищення надійності.

Чутливість та управління глюком

Засувки: чутливі до вхідних змін, що призводить до збоїв, якщо вхід коливається.Дизайнери часто додають додаткову схему, як фільтри, щоб вирішити це.

Перельоти: менш схильні до збоїв завдяки синхронізації годин, що робить їх більш надійними для швидкісних або складних конструкцій.

Використання ресурсів та термінів

Засувки: Використовуйте менше апаратних ресурсів, але ускладнюйте аналіз термінів через їх асинхронний характер.Швидкий, ефективний, але чутливий до шуму.

Перейти: Потрібно більше ресурсів, але спростити аналіз часу, що робить їх ідеальними для систем, що потребують точних термінів.Стабільний, передбачуваний і краще підходить для складних, годинникових систем.Вибір залежить від потреб програми для швидкості, стабільності та ефективності ресурсів.

Огляд

Фліп-флоп-важливий будівельний блок в конструкції ланцюга, який використовується для підтримки стабільного виходу 0 або 1. Цей стан залишається незмінним, поки зовнішній імпульс не змусить його перемикатися.Через цю здатність перемикатися, шльопанці чудові в цифровій електроніці, особливо при зберіганні пам'яті та обробці даних.Перейти-це ключові компоненти послідовних ланцюгів, де вихід залежить не лише від поточного входу, але і від попередніх входів.Це робить їх важливими для систем, які потребують пам’яті, як регістри та лічильники.Таким чином, шльопанці відображають, як минулий досвід може впливати на нинішню поведінку.

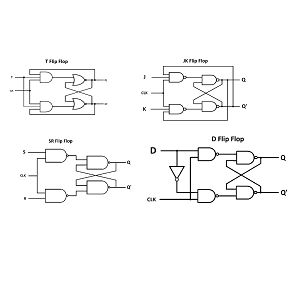

У додатках у пристроях використовуються шльопанці, починаючи від простих таймерів до складних мікроконтролерів.Наприклад, у цифрових годинниках вони допомагають рахувати секунди, хвилини та години, перетворюючи час у читаний формат.Це демонструє, як технологічний прогрес ґрунтується на історичних знаннях.Перейти в різних типах були різними типами SR, JK, D та T, кожен підходить для конкретних ролей у цифрових схемах.Вибір правильного типу важливий для забезпечення продуктивності та надійності схеми.Перейти-це більше, ніж просто компоненти ланцюга;Вони представляють стабільність та трансформацію, принципи, які керують значною частиною сучасних цифрових технологій.Їх здатність зберігати та перемикати стани - це ядро ​​інновацій, що розвивається з часом для вирішення нових викликів.
