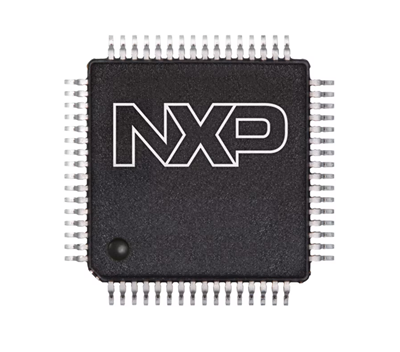

Малюнок 1. Мікроконтролер LPC84x
Мікроконтролери LPC84x широко використовуються у вбудованих системах, оскільки вони поєднують у собі можливості обробки, пам’ять і периферійні пристрої в компактному та енергоефективному пристрої.Однак надійна робота значною мірою залежить від стабільного та добре контрольованого процесу включення.Під час запуску такі проблеми, як нестабільна напруга живлення, неправильна швидкість зміни напруги або непослідовні умови скидання, можуть вплинути на ініціалізацію мікроконтролера.Ці умови можуть перешкоджати нормальному функціонуванню пристрою або затримувати завантаження системи.
Серія LPC84x побудована на основі процесора ARM Cortex-M0+, оптимізованого для низького енергоспоживання та ефективної продуктивності.Це 32-розрядне ядро підтримує швидку обробку переривань і детерміноване виконання, що робить його придатним для вбудованих програм.Його проста архітектура дозволяє створювати компактне мікропрограмне забезпечення, зберігаючи надійні можливості обробки.Ядро також підтримує стандартні засоби розробки ARM для полегшення програмування та налагодження.
Ці мікроконтролери містять вбудовану флеш-пам'ять, яка використовується для зберігання програмного коду та мікропрограми.Внутрішня флеш-пам’ять зазвичай забезпечує достатньо місця для вбудованих програм без використання зовнішніх пристроїв пам’яті.Інтегрована флеш-пам'ять забезпечує швидший доступ до інструкцій і покращує загальну ефективність системи.Це також спрощує дизайн апаратного забезпечення, оскільки мікроконтролер може працювати незалежно після програмування.
Сімейство LPC84x інтегрує внутрішню SRAM для зберігання даних під час виконання та операцій зі стеком.Ця пам'ять забезпечує швидкий доступ до змінних, буферів і тимчасових даних обробки.Швидка SRAM покращує швидкість виконання, оскільки ЦП може отримувати доступ до даних, не чекаючи зовнішньої пам'яті.Він також підтримує багатозадачні операції у вбудованих програмах.
Кілька комунікаційних периферійних пристроїв доступні для підключення зовнішніх пристроїв і модулів.До них належать інтерфейси UART для послідовного зв’язку, інтерфейси SPI для високошвидкісного периферійного зв’язку та інтерфейси I²C для мереж датчиків і керування.Ці вбудовані комунікаційні блоки спрощують інтеграцію апаратного забезпечення у вбудовані конструкції.Його можна використовувати для підключення дисплеїв, датчиків, пристроїв пам’яті та інших цифрових компонентів.
Мікроконтролери LPC84x містять вбудовані аналогові функції, такі як 12-розрядний аналого-цифровий перетворювач (АЦП).Це дозволяє пристрою вимірювати аналогові сигнали від датчиків або зовнішніх ланцюгів.Деякі варіанти також містять функцію цифрово-аналогового перетворювача (DAC) для створення аналогових виходів.Ці можливості дозволяють мікроконтролеру взаємодіяти безпосередньо з сигналами.
Виводи введення/виведення загального призначення (GPIO) дозволяють мікроконтролеру взаємодіяти із зовнішніми апаратними компонентами.LPC84x включає гнучкі функції конфігурації контактів, які дозволяють призначати кілька функцій одному контакту.Ця гнучкість допомагає оптимізувати компонування друкованих плат і збільшити кількість доступних периферійних пристроїв.Контакти GPIO можна налаштувати для цифрового входу, виводу або альтернативних периферійних функцій.
Режими низького енергоспоживання включені для зменшення споживання енергії в додатках, що живляться від батареї.Ці режими дозволяють мікроконтролеру вимикати невикористовувані периферійні пристрої або знижувати тактову частоту системи під час періодів простою.Функції керування живленням допомагають подовжити термін служби акумулятора портативних пристроїв.За потреби система може швидко повернутися до активної роботи.
Інтегровані різні модулі таймерів для підтримки вимірювання часу, генерації сигналу та контролю подій.До них належать багатошвидкісні таймери, таймери з можливістю налаштування стану та сторожові таймери.Таймери дозволяють точно контролювати час у вбудованих системах, таких як керування двигуном, час зв’язку або періодичне планування завдань.Ці модулі підвищують надійність і продуктивність системи.

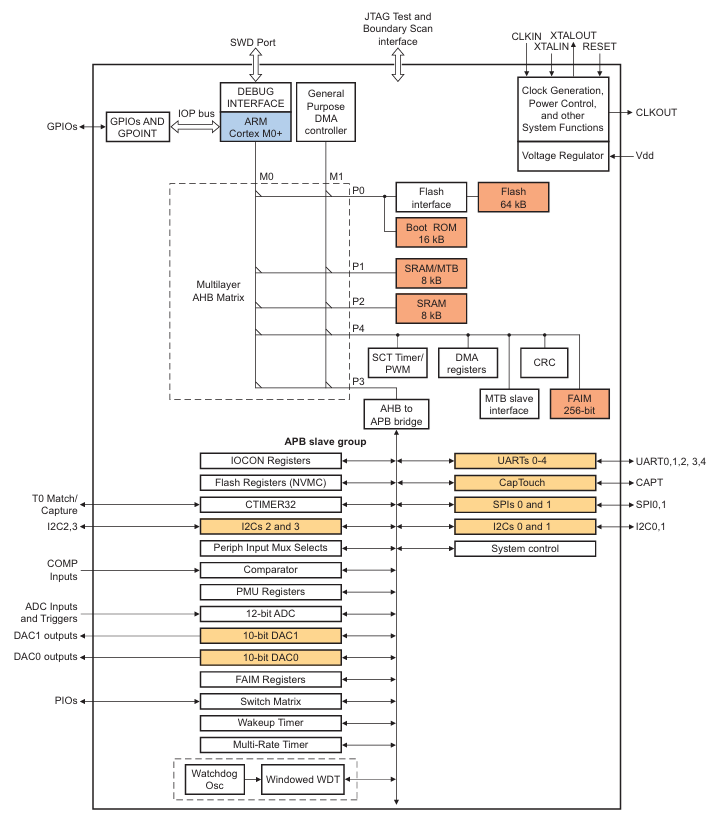

Рисунок 2. Блок-схема мікроконтролера LPC84x
Архітектура LPC84x об’єднує кілька функціональних блоків, які працюють разом для виконання завдань вбудованої обробки.У центрі системи знаходиться ЦП ARM Cortex-M0+, який виконує програмні інструкції, збережені у внутрішній флеш-пам’яті, під час доступу до даних із SRAM.Багатошарова матриця шини AHB з’єднує процесор з модулями пам’яті та периферійними інтерфейсами, забезпечуючи ефективний зв’язок між внутрішніми компонентами.Генерація тактової частоти та блоки керування живленням контролюють синхронізацію системи та забезпечують стабільну роботу пристрою в різних режимах продуктивності.Інтерфейси налагодження, такі як SWD, дозволяють програмувати та тестувати мікропрограми під час розробки.Різні периферійні пристрої, включаючи таймери, комунікаційні модулі та аналогові інтерфейси, підключаються через внутрішню систему шин для забезпечення взаємодії із зовнішніми пристроями.Разом ці блоки утворюють компактну архітектуру мікроконтролера, призначену для ефективного вбудованого керування.
|
Параметр |
символ |
Типовий / діапазон |
|
Напруга живлення |
VDD |
1,8 В – 3,6 В |
|
Аналогова напруга живлення |
VDDA |
1,8 В – 3,6 В |
|
Робоча напруга (типова) |
VDD |
3,3 В |
|
Поріг напруги при включенні |
ВПОР |
~1,5 В (типовий) |
|
Рівень напруги коричневого кольору |
VBOR |
Настроюється (~1,7–2,7 В) |
|
Струм активного режиму |
IDD |
Залежить від пристрою |
|
Течія глибокого сну |
IDD(DS) |
Дуже низький (діапазон мкА) |
|
Максимальна напруга GPIO |
VIO |
До VDD |
|
Діапазон робочих температур |
TA |
від −40°C до +105°C |
|
Рекомендований конденсатор розв'язки |
— |
0,1 мкФ біля кожного контакту VDD |
Power-On Reset (POR) — це внутрішній механізм скидання, який активується автоматично, коли вперше подається живлення на мікроконтролер LPC84x.Його основне призначення — утримувати систему в стані скидання, поки напруга живлення не досягне безпечного робочого рівня.Коли пристрій вмикається, схема POR контролює напругу живлення та запобігає передчасному виконанню інструкцій ЦП.Коли напруга стає стабільною, умова скидання скидається, і процесор починає виконувати код із внутрішньої флеш-пам’яті.Це гарантує, що мікроконтролер завжди запускається в передбачуваному стані після подачі живлення.У внутрішній архітектурі система скидання взаємодіє з годинником і блоками керування живленням перед початком нормальної роботи.Цей механізм є основою процесу запуску LPC84x.
Brown-Out Reset (BOR) — це захисний механізм, який скидає мікроконтролер LPC84x, коли напруга живлення падає нижче безпечного робочого порогу.Його мета — запобігти роботі ЦП в умовах нестабільної напруги, що може спричинити непередбачувану поведінку.Коли напруга падає нижче налаштованого рівня, схема BOR запускає скидання системи для захисту пам’яті та периферійних станів.Після того, як напруга живлення повернеться до стабільного рівня, пристрій перезапуститься в звичайному режимі.Ця функція допомагає підтримувати надійну роботу в системах, де можливі коливання потужності.У внутрішній архітектурі схеми моніторингу напруги працюють разом із блоком керування живленням для виявлення умов низької напруги.Завдяки цьому мікроконтролер може безпечно відновлюватися після тимчасових перепадів напруги.
Зовнішній контакт RESET забезпечує апаратний спосіб скидання мікроконтролера LPC84x ззовні мікросхеми.Це дозволяє зовнішнім пристроям або керуючим сигналам примусово перевести мікроконтролер у стан скидання, коли це необхідно.Коли сигнал RESET стає активним, процесор припиняє виконання інструкцій і повертається до початкового стану запуску.Це гарантує чистий перезапуск системи під час певних операцій.Після виходу сигналу скидання пристрій виконує внутрішній процес ініціалізації перед повторним запуском мікропрограми.Зовнішнє керування скиданням часто використовується під час програмування, налагодження або нагляду за системою.У структурі внутрішньої системи цей шлях скидання підключається безпосередньо до центрального контролера скидання.
Скидання сторожового таймера відбувається, коли сторожовий таймер виявляє, що системне програмне забезпечення більше не працює належним чином.Сторожовий таймер постійно стежить за виконанням програми, вимагаючи періодичних оновлень запущеної мікропрограми.Якщо програмному забезпеченню не вдається оновити таймер протягом очікуваного періоду, таймер закінчується та запускає скидання системи.Цей механізм захищає систему від програмних збоїв, нескінченних циклів або неочікуваних помилок мікропрограми.Після скидання мікроконтролер перезавантажується і знову починає виконувати програму.У внутрішній архітектурі сторожовий таймер працює разом із логікою керування системою та таймерами.Його метою є підвищення загальної надійності системи та підтримка безперервної роботи вбудованих систем.
1. Стабілізація електроживлення
Коли до пристрою вперше подається напруга, внутрішнім ланцюгам потрібен короткий період для стабілізації напруги живлення.На цьому етапі внутрішні регулятори та блоки керування живленням встановлюють належні рівні напруги для процесора та периферійних пристроїв.Мікроконтролер залишається неактивним, поки відбувається ця стабілізація.Це запобігає ненадійній поведінці на ранній стадії ввімкнення живлення.Стабільна напруга забезпечує правильну роботу внутрішніх логічних схем.
2. Активація скидання під час увімкнення
Після того, як живлення починає стабілізуватися, схема Power-On Reset утримує процесор у стані скидання.Це скидання не дозволяє процесору виконувати інструкції, доки напруга не досягне безпечного рівня.Контролер скидання постійно контролює напругу живлення протягом цього етапу.Лише коли напруга перевищує необхідний поріг, скидання починає відпускатися.Це гарантує, що мікроконтролер запускається з чистим станом системи.
3. Ініціалізація внутрішнього годинника
Після усунення умов скидання мікроконтролер ініціалізує свою внутрішню систему годинника.Тактовий генератор запускає внутрішній генератор, який забезпечує синхронізацію операцій ЦП і периферійних пристроїв.Цей годинник стає основним джерелом часу для виконання системи.Процесор не може виконувати інструкції без стабільного джерела синхронізації.Тому ініціалізація годинника є важливим етапом запуску системи.
4. Ініціалізація пам'яті
На наступному етапі процесор готує структури внутрішньої пам'яті, які використовуються програмою.Флеш-пам'ять надає інструкції прошивки, тоді як SRAM зберігає дані про час виконання.Система також готує векторну таблицю, яка використовується для обробки переривань.Таке налаштування пам’яті дозволяє процесору правильно знаходити точку входу програми.Правильна ініціалізація пам'яті забезпечує плавне виконання мікропрограми.
5. Периферійна ініціалізація
Після підготовки пам'яті система включає важливі внутрішні периферійні пристрої.Ці периферійні пристрої можуть включати таймери, комунікаційні модулі та контрольні регістри, необхідні мікропрограмі.Деякі периферійні пристрої залишаються вимкненими, доки їх не активує програмне забезпечення.Етап ініціалізації гарантує, що базове системне середовище готове.Цей крок готує пристрій до виконання програми.
6. Розпочинається виконання мікропрограми
Після завершення всіх внутрішніх кроків ініціалізації процесор починає виконувати мікропрограму, збережену у флеш-пам’яті.Виконання зазвичай починається з вектора скидання, визначеного в коді програми.З цього моменту вбудована програма контролює роботу системи.Прошивка налаштовує периферійні пристрої, обробляє вхідні сигнали та виконує системні завдання.Це означає перехід від запуску апаратного забезпечення до виконання програми.
• Повільна зміна напруги під час увімкнення
Якщо напруга живлення зростає надто повільно, внутрішні схеми скидання можуть поводитися непередбачувано.Повільна швидкість наростання може затримати належне скидання та вплинути на ініціалізацію пристрою.У деяких системах ЦП може спробувати запуститися до того, як напруга повністю стабілізується.Це може призвести до непослідовної поведінки при запуску.
• Шум або нестабільність джерела живлення
Електричні перешкоди на лінії живлення можуть перешкоджати стабільному запуску мікроконтролера.Шум може призвести до тимчасових провалів напруги, що призведе до ненавмисного скидання.Ці коливання можуть впливати на внутрішній годинник і логічні схеми.У результаті мікроконтролер може неодноразово перезапускатися.
• Недостатня кількість розділових конденсаторів
Погана розв’язка біля контактів живлення мікроконтролера може спричинити нестабільну напругу під час запуску.Швидкі зміни струму всередині мікросхеми вимагають розміщення поблизу конденсаторів для стабілізації живлення.Без належного від’єднання можуть виникнути стрибки напруги.Ця нестабільність може вплинути на ініціалізацію системи.
• Падіння напруги під час запуску
Якщо джерело живлення не може забезпечити достатній струм під час запуску, напруга може короткочасно впасти.Ця ситуація може спровокувати умови скидання коричневого кольору.Такі падіння можуть відбуватися, коли інші компоненти системи запускаються одночасно.Ці тимчасові провали можуть перервати процес завантаження.
•Скинути нестабільність сигналу
Зовнішні сигнали скидання, які коливаються під час увімкнення, можуть спричинити повторне скидання.Якщо сигнал скидання не залишається стабільним, мікроконтролер може ніколи не завершити свою ініціалізацію.Це може перешкодити нормальному виконанню прошивки.Для надійного запуску необхідні стабільні умови скидання.
• Неналежна доступність джерела годинника
Якщо система покладається на зовнішнє джерело годинника, яке не запускається належним чином, ЦП може не працювати належним чином.Без стабільного тактового сигналу виконання інструкції не може початися.Це може призвести до того, що система не відповідає.Стабільність годинника важлива для нормального запуску мікроконтролера.
• Перевірте стабільність напруги живлення
Першим етапом усунення несправностей є вимірювання напруги живлення мікроконтролера за допомогою осцилографа або мультиметра.Під час запуску напруга повинна залишатися в межах рекомендованого робочого діапазону.Будь-які раптові падіння або стрибки можуть свідчити про нестабільність електроживлення.Спостереження за формою напруги під час увімкнення може виявити приховані проблеми.Стабільна напруга важлива для надійної ініціалізації мікроконтролера.
• Перевірте Reset Signal Timing
Сигнал скидання має залишатися стабільним і належним чином синхронізованим із процесом увімкнення.Багато хто часто перевіряє контакт скидання, щоб переконатися, що він поводиться належним чином під час запуску.Нестабільний або шумний сигнал скидання може неодноразово перезавантажувати систему.Перевірка часу скидання гарантує, що ініціалізація відбудеться лише після того, як живлення стане стабільним.Правильна поведінка скидання підтримує належне завантаження системи.
• Перевірте фільтрацію джерела живлення
Компоненти фільтрації потужності, такі як розв’язувальні конденсатори, слід ретельно оглянути.Ці конденсатори допомагають підтримувати стабільну напругу під час різких змін струму.Невдале розміщення або недостатня ємність можуть призвести до впливу шуму напруги на мікроконтролер.Забезпечення належної фільтрації підвищує надійність запуску.Перевірка обладнання часто може виявити відсутність або неправильне розміщення конденсаторів.
• Підтвердьте роботу джерела годинника
Системний годинник має запуститися правильно, щоб процесор міг виконувати команди.Перевірте сигнали генератора, щоб підтвердити правильну роботу.Якщо джерело синхронізації не запускається, ЦП не може запустити мікропрограму.Відстеження тактового сигналу допомагає визначити, чи правильно функціонують схеми синхронізації.Для нормального запуску потрібна надійна робота годинника.
• Перегляньте код ініціалізації мікропрограми
Код запуску в мікропрограмі може вплинути на поведінку ініціалізації системи.Перегляньте обробник скидання та процедури ініціалізації системи.Неправильна конфігурація системних регістрів або периферійних пристроїв може затримати нормальну роботу.Перевірка коду запуску гарантує, що мікропрограма правильно ініціалізує обладнання.Перевірка програмного забезпечення доповнює налагодження апаратного забезпечення.
• Спостерігайте за поведінкою при запуску за допомогою інструментів налагодження
Інтерфейси налагодження, такі як SWD, дозволяють контролювати роботу процесора під час запуску.Використовуючи засоби налагодження, перевірте, чи досягає центральний процесор головної точки входу програми.Точки зупинки та журнали налагодження допомагають виявити, де зупиняється ініціалізація.Цей метод дає цінну інформацію про поведінку системи на ранніх етапах запуску.
Надійний запуск мікроконтролера LPC84x залежить від стабільного живлення, правильної поведінки скидання та належної роботи системи годинника.Важливі етапи запуску включають стабілізацію живлення, випуск скидання, налаштування годинника, підготовку пам’яті та виконання мікропрограми.Такі проблеми, як падіння напруги, шум, погане розв’язування або нестабільні сигнали скидання, можуть перервати цей процес.Ретельне проектування живлення та систематичне усунення несправностей допомагають забезпечити послідовний запуск і стабільну роботу системи.
Будь ласка, надішліть запит, ми відповімо негайно.
Мікроконтролер LPC84x зазвичай використовується у вбудованих системах, які потребують низького енергоспоживання та компактного обладнання.Типові сфери застосування включають промислові системи керування, сенсорні інтерфейси, побутову електроніку та пристрої Інтернету речей.
Ви можете програмувати пристрої LPC84x за допомогою ARM-сумісних інструментів, таких як Keil MDK, MCUXpresso IDE або IAR Embedded Workbench.Ці середовища підтримують налагодження, компіляцію та розробку мікропрограм.
Ні, LPC84x містить внутрішній генератор, який може генерувати системний годинник.Однак у деяких програмах може використовуватися зовнішній кристал для більшої точності синхронізації.
Більшість пристроїв LPC84x працюють на тактовій частоті приблизно до 30 МГц.Така швидкість забезпечує ефективну обробку при збереженні низького енергоспоживання.
Так, пристрої LPC84x розроблені з декількома режимами низького енергоспоживання, які зменшують споживання енергії під час періодів простою.Це робить їх придатними для портативної електроніки, вузлів Інтернету речей і вбудованих систем, що живляться від батарейок.
