Розуміння транзистора KSC1845

KSC1845-це транзистор NPN з низьким рівнем шуму, призначений для аудіо та інших чутливих електронних додатків.Ця стаття досліджує її функції, використання та загальні програми, що дозволяє легко зрозуміти, як вона вписується в різні схеми.

Каталог

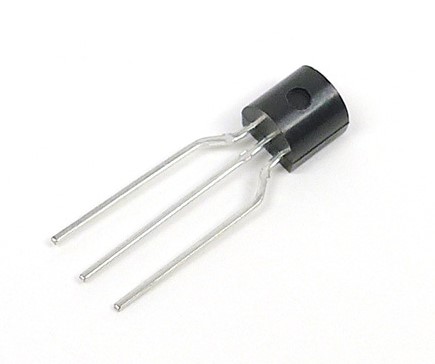

Огляд продукту KSC1845

З KSC1845 належить до сімейства транзисторів NPN, спеціально розроблених для обробки аудіочастотних додатків з низьким рівнем шуму, що робить його ідеальним для звукових електронних схем.Його пакет на основі кремнію на 92 забезпечує довговічність та компактну конструкцію для легкої інтеграції.

KSC1845 має три основні термінали: база, колекціонер та випромінювач, кожен зіграв роль у режисерському потоці потоку.Коли струм протікає через основу, транзистор відкриває шлях між колектором і випромінювачем, що дозволяє контролювати потік струму.Ця функція дозволяє йому посилити сигнали, при цьому тришарова структура (два N-леговані шари та один p-doped) утворює надійний перемикач.Завдяки його низькому шуму, це є кращим вибором для посилення аудіо та інших чутливих додатків.

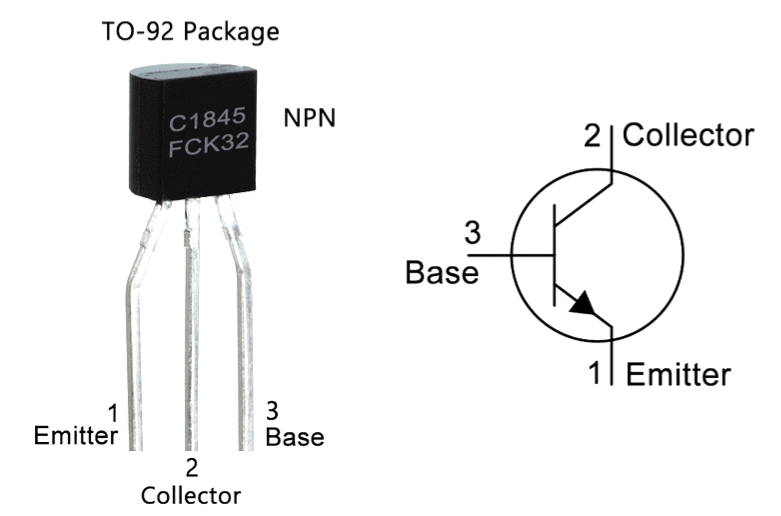

Конфігурація PIN -коду KSC1845

Модель CAD KSC1845

Символ KSC1845

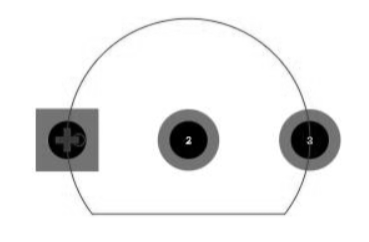

Ksc1845 слід

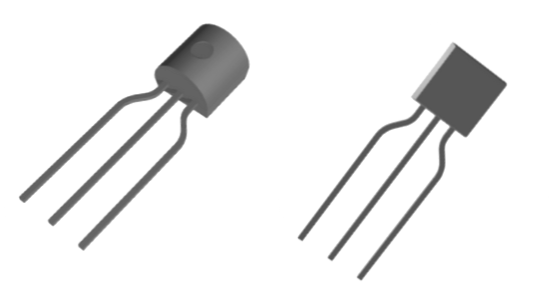

3D -модель KSC1845

Особливості KSC1845

Аудіо частота низькошвидкісного підсилювача

KSC1845 призначений для забезпечення чіткого посилення аудіо з мінімальним шумом, що робить його хорошим вибором для чутливих аудіо додатків.Ця функція з низьким рівнем шуму допомагає підтримувати якість звуку, особливо в схемах, де потрібна прозора передача сигналу.

Доповнення до KSA992

Цей транзистор часто використовується як аналог до KSA992, транзистор NPN, який доповнює KSC1845 у багатьох схемах.У поєднанні вони добре працюють разом, підвищуючи продуктивність у різних електронних додатках.

Застосування KSC1845

Аудіокалони

Якість низької шуму KSC1845 робить його ідеальним для аудіозаписів, де він підсилює сигнали, не додаючи небажаного фонового шуму, забезпечуючи кращу чіткість звуку в аудіо обладнання.

Високочастотна конверсія потужності

У ланцюгах перетворення потужності цей транзистор підтримує високочастотні операції, забезпечуючи ефективне поводження з електроенергією в електронних системах, які потребують стабільної та плавної конверсії.

Електронні баласти

KSC1845 також використовується в електронних баластах, які регулюють струм у освітлювальних системах, особливо в енергоефективних цибулинах.Його стабільність робить його придатним для цих типів ланцюгів.

Схеми регулювання напруги

Цей транзистор зазвичай використовується в схемах регулювання напруги для підтримки постійних рівнів напруги, забезпечуючи послідовну продуктивність на різних електронних пристроях.

Підсилювачі потужності

У додатках з посилення потужності KSC1845 допомагає збільшити силу слабких сигналів, що робить його корисним для аудіо та інших додатків з низькою потужністю.

Мультивібратори

Цей транзистор може бути використаний як в бістувальних, так і в астеблій багатовібраторних ланцюгах, які є важливими для створення сигналів перемикання та термінів у багатьох електронних пристроях.

Енергозберігаюче освітлення

Він використовується в ланцюгах для енергозберігаючого освітлення, де він допомагає ефективно контролювати використання потужності, особливо у вогнях, які повинні бути як ефективними, так і довговічними.

Підтримка низької потужності

KSC1845 може підтримувати навантаження під 0,05A, що робить його придатним для додатків, що потребують низького споживання електроенергії, сприяючи ефективності схеми.

Перемикання джерел живлення

Транзистор часто використовується в системах живлення з високим вмістом перемикання, де він допомагає керувати швидкими змінами напруги та струмом, забезпечуючи стабільні показники в цих вимогливих додатках.

Технічні характеристики KSC1845

Технічні характеристики, особливості, характеристики та компоненти з порівнянними специфікаціями з напівпровідниковим KSC1845fta.

Тип	Параметр
Заводський час	6 тижнів
Контактне покриття	Жерстя
Кріплення	Через отвір
Монтажний тип	Через отвір
Пакет / кейс	До-226-3, до 92-3 (до-226AA) (утворені відведення)
Кількість шпильок	3
Вага	240мг
Матеріал транзисторного елемента	Кремнію
Напруга розбиття колектора	120 В
Кількість елементів	1
Hfe Min	200
Робоча температура	150 ° C TJ
Упаковка	Tape & Box (TB)
Опублікований	2002
Код JESD-609	E3
Код PBFREE	Так
Статус частини	Активний
Рівень чутливості до вологи (MSL)	1 (необмежений)
Кількість закінчення	3
Код ECCN	Вуха99
Напруга - рейтинг постійного струму	120 В
Максимальна розсіювання потужності	500 МВт
Термінальна позиція	Дно
Поточний рейтинг	50 мА
Частота	110 МГц
Номер базової частини	KSC1845
Конфігурація елементів	Поодинокий
Розсіювання потужності	500 МВт
Програма транзистора	Підсилювач
ГОЛОВНІ ПРОДУКТ	110 МГц
Полярність/тип каналу	NPN
Тип транзистора	NPN
Напруга колекторів (VCEO)	120 В
Максимальний струм колекціонера	50 мА
Поточний приріст постійного струму (HFE) (Min) @ IC, VCE	300 @ 1MA 6V
Струм - скорочення колектора (максимум)	50NA ICBO
Насичення vce (max) @ ib, ic	300mv @ 1ma, 10ma
Частота переходу	110 МГц
Максимальна напруга розбиття	120 В
Колекторна базова напруга (VCBO)	120 В
Основна напруга випромінювача (VEBO)	5В
Висота	4,58 мм
Довжина	4,58 мм
Ширина	3,86 мм
Досягнення SVHC	Немає SVHC
Радіаційне твердіння	Ні
Статус ROHS	ROHS3, що відповідає
Вільно	Вільно

Подібні частини до KSC1845

Частини праворуч мають специфікації, подібні до напівпровідника KSC1845fta

Номер деталі	Виробник	Кріплення	Пакет / кейс	Напруга розбиття колекторів	Максимальний струм колекціонера	Частота переходу	Напруга насичення колектора	Hfe Min	Максимальна розсіювання потужності
KSC1845PTA	На напівпровідник	Через отвір	До-226-3, до 92-3 (до-226AA)	120 V	50 мА	110 МГц	70 мВ	200	500 МВт
2N5550TFR	На напівпровідник	Через отвір	До-226-3, до 92-3 (до-226AA)	140 V	600 мА	100 МГц	250 мВ	60	625 МВт
KSC1845PTA	На напівпровідник	Через отвір	До-226-3, до 92-3 (до-226AA)	140 V	600 мА	100 МГц	250 мВ	60	625 МВт
2N5550TA	На напівпровідник	Через отвір	До-226-3, до 92-3 (до-226AA)	120 V	50 мА	-	70 мВ	200	500 МВт

Еквівалентні варіанти для KSC1845

• FJV1845

Настанови щодо використання для KSC1845

Транзистор KSC1845 активується в основному через базовий термін.Коли до цього терміналу застосовується напруга, вона викликає транзистор, що дозволяє струму переходити від колектора до випромінювача.Цей керований потік робить його ефективним для посилення сигналів у ланцюзі.

Завдяки своїй конструкції KSC1845 не вистачає симетрії.Якщо ви поміняєте випромінювача та колекціонера, транзистор не буде працювати у своєму звичайному активному режимі, а замість цього буде працювати в зворотному напрямку.Така поведінка є результатом конкретних рівнів допінгу в кожному терміналі, що робить правильну орієнтацію важливою для належної функції.

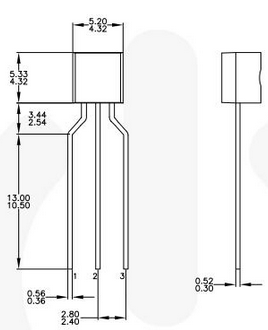

Деталі пакету KSC1845

Інформація про виробника для KSC1845

На напівпровіднику (NASDAQ: ON) виробляє KSC1845, зосереджуючись на технології, яка зберігає енергію, забезпечуючи надійне управління потужністю та сигналами.Завдяки широкому складі продукції, компанія обслуговує різні галузі та має на меті задовольнити зростаючий попит на ефективність електроніки.На напівпровіднику зарекомендував себе в усьому світі, працюючи через мережу об'єктів та офісів продажів по всій Північній Америці, Європі та Азіатсько -Тихоокеанському регіоні.Через ці центри компанія гарантує, що такі продукти, як KSC1845, відповідають стандартам якості та забезпечують надійні показники для додатків у всьому світі.

PDF -таблиця

CSC1845fta DataSheet:

KSC1845fta.pdf
