Що таке фотоніка?Повний посібник зі світлових технологій

Фотоніка — це використання світла для швидкого й ефективного надсилання, контролю та виявлення інформації.У цій статті ви дізнаєтесь, що таке фотоніка, основні компоненти, які використовуються у фотонних системах, і як ці системи працюють від початку до кінця.Ви також вивчите різні типи фотонних технологій, такі як волоконна оптика, інтегрована фотоніка, лазери, біофотоніка та квантова фотоніка.Крім того, ви побачите, де використовується фотоніка і що робить її потужною та складною.

Каталог

Малюнок 1. Фотонний хвилеводний сигнал

Що таке фотоніка?

Фотоніка — це наука та технологія генерування, керування та виявлення світла (фотонів).Фотони — це елементарні частинки, які несуть світлову енергію та рухаються зі швидкістю світла, забезпечуючи швидку та ефективну передачу інформації.На відміну від електронів, фотони не мають маси або електричного заряду, що дозволяє їм подорожувати з мінімальним опором.Фотоніка зосереджена на маніпулюванні світлом для передачі сигналу, зондування та застосування енергії.Він відіграє ключову роль у сучасних технологіях, забезпечуючи високошвидкісний зв’язок і точне оптичне керування.Оскільки цифрові системи вимагають більш високої продуктивності, фотоніка продовжує зростати як важлива галузь у передовій інженерії та науці.

Компоненти фотонних систем

• Джерело світла (лазер/світлодіод)

Джерела світла генерують оптичні сигнали, які використовуються у фотонних системах.Вони перетворюють електричну енергію на світло за допомогою таких процесів, як стимульоване випромінювання або електролюмінесценція.Лазери створюють висококогерентне та сфокусоване світло, тоді як світлодіоди випромінюють ширше та менш спрямоване світло.Ці джерела підходять для ініціювання оптичних сигналів у системах зв’язку та датчиків.

• Оптичні хвилеводи (волокна/на кристалі)

Оптичні хвилеводи направляють світло від однієї точки до іншої з мінімальними втратами.Вони обмежують світло всередині структури за допомогою повного внутрішнього відбиття або контрасту показника заломлення.Приклади включають оптичні волокна та інтегровані хвилеводи на мікросхемах.Ці компоненти забезпечують ефективну передачу сигналу на відстані.

• Оптичні модулятори

Оптичні модулятори контролюють такі властивості світла, як інтенсивність, фаза або частота.Вони кодують інформацію на світловий сигнал, змінюючи його характеристики.Зазвичай це робиться за допомогою електричних сигналів для впливу на оптичну поведінку.Модулятори використовуються для передачі даних в системах оптичного зв'язку.

• Фотодетектори (фотодіоди)

Фотодетектори перетворюють вхідне світло в електричні сигнали.Вони працюють на основі фотоелектричного ефекту, коли фотони генерують носії заряду в матеріалі.Це дозволяє електронним системам інтерпретувати оптичні сигнали.Фотодіоди широко використовуються для прийому та вимірювання сигналів.

• Оптичні з’єднувачі та розгалужувачі

Оптичні з’єднувачі поділяють або об’єднують світлові сигнали в системі.Вони розподіляють оптичну потужність між кількома шляхами або об’єднують сигнали в один.Ці компоненти важливі для маршрутизації та керування оптичними сигналами.Вони зазвичай використовуються в складних фотонних мережах.

• Оптичні фільтри

Оптичні фільтри вибірково пропускають певні довжини хвиль світла, блокуючи інші.Вони допомагають покращувати та контролювати якість сигналу в фотонних системах.Фільтри використовуються для видалення шуму або розділення каналів у системах на основі довжини хвилі.Це покращує чіткість сигналу та продуктивність системи.

Як працює фотоніка?

Фотонні системи працюють, генеруючи світло, направляючи його по контрольованому шляху, змінюючи його властивості та, нарешті, виявляючи його.Процес починається з джерела світла, яке виробляє фотони, які потім спрямовуються в середовище передачі, таке як хвилевід або оптичне волокно.Коли світло подорожує, воно зберігає високу швидкість і низькі втрати енергії порівняно з електричними сигналами.Це робить фотоніку високоефективною для передачі інформації.

Під час передачі світловий сигнал можна модулювати для передачі даних, змінюючи його інтенсивність, фазу або довжину хвилі.Модифікований сигнал проходить через систему, поки не досягне детектора.На приймальному кінці фотодетектор перетворює оптичний сигнал назад в електричну форму для обробки.Цей повний потік, від генерації до виявлення, визначає, як фотонічні системи забезпечують швидку та надійну обробку сигналів.

Види фотонних технологій

Волоконно-оптична фотоніка

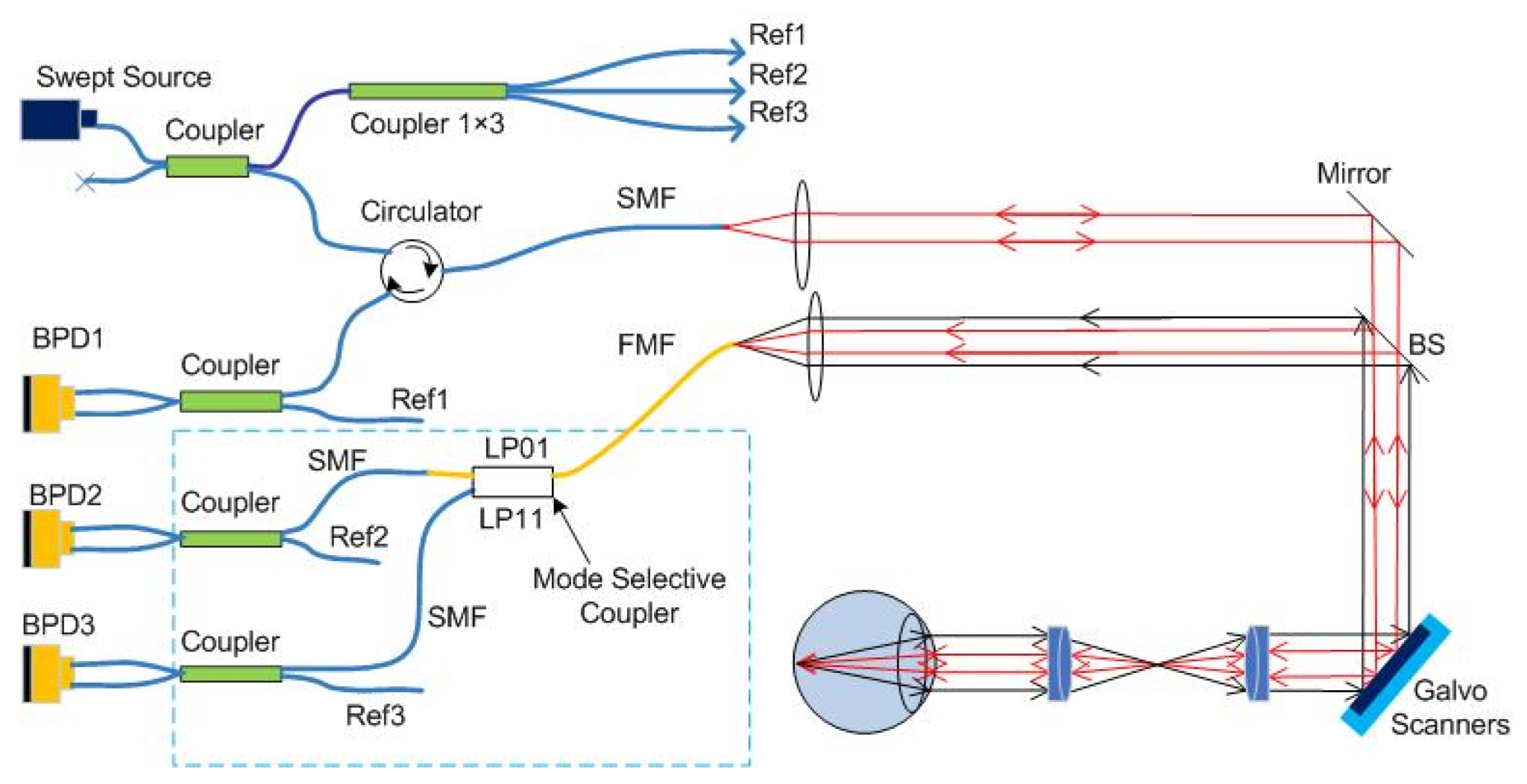

Рисунок 2. Волоконно-оптична фотонічна система

Волоконно-оптична фотоніка відноситься до систем, які використовують оптичні волокна для передачі світлових сигналів на відстань.Ці волокна виготовлені зі скла або пластику та направляють світло через повне внутрішнє відбиття в структурі ядра.Конструкція дозволяє світлу проходити з дуже низьким ослабленням і мінімальними спотвореннями сигналу.Як показано на структурованих оптичних шляхах, сигнали можна розділяти, комбінувати або перенаправляти за допомогою таких компонентів, як з’єднувачі та циркулятори в оптоволоконних системах.Оптоволоконна фотоніка підтримує точну маршрутизацію світла через одномодові або багатомодові конфігурації.Він також забезпечує стабільне поширення сигналу навіть на великі відстані завдяки контрольованим різницям показників заломлення.Цей тип фотоніки чудово підходить для ефективних і надійних систем оптичної передачі.

Інтегрована фотоніка (фотонні інтегральні схеми)

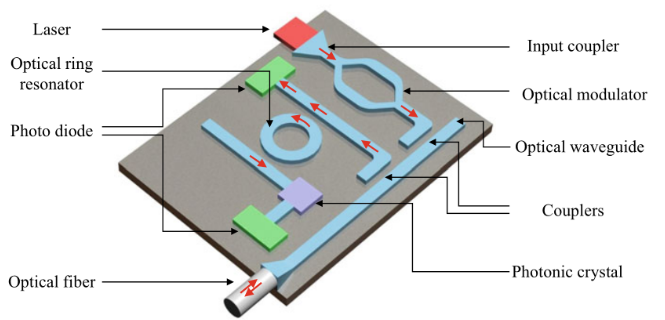

Малюнок 3. Фотонна інтегральна схема

Інтегрована фотоніка означає інтеграцію кількох оптичних компонентів на одному компактному чіпі.Ці компоненти, такі як хвилеводи, модулятори та детектори, поєднуються для виконання складних оптичних функцій на невеликій території.Структура на основі мікросхеми дозволяє точно контролювати шляхи світла за допомогою мініатюрних оптичних схем.Як видно в компактних схемах, світло можна направляти через резонатори, з’єднувачі та хвилеводи в межах однієї платформи.Ця інтеграція покращує стабільність системи та зменшує фізичний розмір порівняно з окремими налаштуваннями.Це також дозволяє створювати масштабовані конструкції, придатні для передової оптичної обробки.Інтегрована фотоніка відіграє ключову роль у сучасних мініатюрних оптичних системах.

Лазерна фотоніка

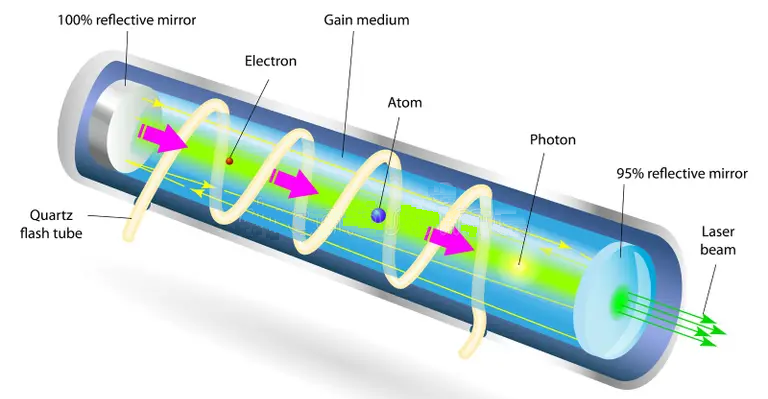

Рисунок 4. Система лазерної фотоніки

Лазерна фотоніка фокусується на системах, які генерують і контролюють когерентне світло за допомогою лазерних джерел.Лазер створює світло через стимульоване випромінювання в середовищі посилення, закритому відбивними дзеркалами.Ця структура підсилює фотони та створює високоспрямований монохроматичний промінь.Резонансна порожнина гарантує, що світлові хвилі залишаються у фазі, що призводить до когерентності.Як показано в структурованих лазерних установках, надходження енергії збуджує атоми, вивільняючи фотони, які підсилюють один одного.Лазерна фотоніка дозволяє точно контролювати довжину хвилі та якість променя.Цей тип фотоніки важливий для застосувань, які вимагають стабільних і високоінтенсивних джерел світла.

Біофотоніка

Біофотоніка — це використання технологій на основі світла для вивчення та аналізу біологічних матеріалів.Він передбачає взаємодію між фотонами та живими тканинами, клітинами або біомолекулами.Світло можна використовувати для спостереження структурних і функціональних характеристик без прямого контакту.Методи в цій галузі покладаються на такі оптичні властивості, як поглинання, розсіювання та флуоресценція.Біофотоніка забезпечує зображення високої роздільної здатності та неінвазивний аналіз.Він підтримує детальне спостереження на мікроскопічному та молекулярному рівнях.Ця галузь поєднує фотоніку та науки про життя для передових біологічних досліджень.

Квантова фотоніка

Квантова фотоніка зосереджується на поведінці та контролі окремих фотонів на квантовому рівні.Він вивчає, як фотони можуть бути використані як носії квантової інформації.На відміну від класичних систем освітлення, вона має справу з такими властивостями, як суперпозиція та заплутаність, у спрощеному контексті.Фотони ідеально підходять для квантових систем, оскільки вони слабо взаємодіють із середовищем.Це дозволяє їм зберігати квантові стани на більшій відстані.Квантова фотоніка дозволяє використовувати нові підходи до безпечного зв’язку та передових обчислень.Він представляє зростаючу область досліджень оптичних технологій наступного покоління.

Застосування фотоніки

1. Телекомунікації

Photonics забезпечує високу швидкість передачі даних за допомогою світлових сигналів.Системи оптичного зв’язку покладаються на фотоніку, щоб відповідати великим вимогам до пропускної здатності.Це забезпечує швидший Інтернет і обмін даними на великих відстанях.Це важливо для сучасної глобальної комунікаційної інфраструктури.

2. Медична візуалізація та діагностика

Фотоніка використовується для отримання детальних зображень біологічних тканин.Оптичні методи забезпечують неінвазивний аналіз із високою роздільною здатністю.Це допомагає в ранньому виявленні та точному моніторингу умов.Це підвищує точність діагностики та безпеку пацієнта.

3. Виробництво та обробка матеріалів

Photonics підтримує точні процеси різання, формування та обробки поверхні.Інструменти на основі світла забезпечують високу точність і мінімальні відходи матеріалу.Ці системи забезпечують постійну та контрольовану якість виробництва.Вони широко використовуються в передових виробничих середовищах.

4. Зондування та вимірювання

Фотонні датчики виявляють зміни властивостей світла для вимірювання фізичних умов.До них відносяться температура, тиск і хімічний склад.Оптичний датчик забезпечує високу чутливість і швидкий час відгуку.Це важливо для промислового моніторингу та екологічного аналізу.

5. Центри обробки даних та обчислення

Photonics покращує швидкість передачі даних в обчислювальних системах.Оптичні з’єднання зменшують затримку та енергоспоживання.Це покращує загальну продуктивність системи в середовищах із високим попитом.Він підтримує розвиток великомасштабних систем обробки даних.

6. Системи захисту та безпеки

Фотоніка використовується в системах, що вимагають точного виявлення та моніторингу.Оптичні технології дозволяють точно вимірювати відстань і стежити.Ці системи підвищують надійність у різних середовищах.Вони чудово підходять для передових рішень безпеки та спостереження.

Переваги та обмеження фотоніки

Переваги фотоніки

• Високошвидкісна передача даних за допомогою світлових сигналів

• Низькі втрати енергії порівняно з електричними системами

• Стійкість до електромагнітних перешкод

• Висока пропускна здатність для передачі великих даних

• Точне управління сигналом і точність

• Компактна інтеграція в сучасні оптичні пристрої

Обмеження фотоніки

• Вища початкова вартість оптичних компонентів

• Складне вирівнювання та проектування системи

• Чутливість до фізичних пошкоджень деяких матеріалів

• Обмежена ефективність певних процесів перетворення

• Вимагає спеціальних технологій виробництва

• Інтеграція з електронними системами може бути складною

Фотоніка проти електроніки

Аспект	Фотоніка	електроніка
Носій сигналу	Фотони (ні заряд, без маси)	Електрони (заряджені частинки)
Розмноження швидкість	~3 × 10⁸ м/с (дюйм вакуум), ~2 × 10⁸ м/с (у волокні)	~10⁵–10⁶ м/с швидкість дрейфу в провідниках
Пропускна здатність Ємність	До >100 Тбіт/с на волокно (системи WDM)	Зазвичай до 10–100 Гбіт/с на канал
Діапазон частот	~10¹²–10¹⁵ Гц (від інфрачервоного до видимого світла)	До ~10¹¹ Гц (мікрохвильовий діапазон)
Втрата енергії (Трансмісія)	~0,2 дБ/км (оптичне волокно)	Значний резистивні втрати на відстані
Електромагнітний Втручання	Повний імунітет до EMI	Уражений EMI і перехресні перешкоди
Тепловіддача	Дуже низький протягом передача	Високий завдяки резистивний нагрів (I²R втрати)
Передача Відстань	>100 км без підсилення (волокно)	Зазвичай <1–2 м для високошвидкісних сигналів без повторювачів
Щільність даних	Дуже висока прохідність мультиплексування довжини хвилі (100+ каналів)	Обмежується провідник і частотні обмеження
Швидкість перемикання	Від фемтосекунд до пікосекунди (оптичне перемикання)	Наносекунди (електронна комутація)
Енергоефективність (Трансмісія)	Менша потужність на біт на великі відстані	Вища потужність споживання на біт
Сигнал Деградація	Мінімальний над великі відстані	Значний ослаблення та накопичення шуму
Інтеграція Щільність	Помірно (ще розробка масштабування PIC)	Надзвичайно високий (мільярди транзисторів на мікросхему)
Виробництво Зрілість	Виникаючі і спеціалізовані процеси	Високостиглий Виготовлення CMOS
Типове використання Фокус	Високошвидкісна передача даних передача, оптичні зв'язки	Обробка, логіка та системи управління

Висновок

Фотоніка забезпечує високу швидкість передачі сигналу з низькими втратами, використовуючи світло замість електричного струму, що робить її важливою для сучасного зв’язку та передових технологій.Його системи покладаються на основні компоненти, такі як джерела світла, хвилеводи, модулятори та фотодетектори, які працюють разом для ефективної обробки оптичних сигналів.Різноманітні технології фотоніки підтримують застосування в телекомунікаціях, охороні здоров’я, виробництві, датчиках і обчислювальній техніці.Незважаючи на такі проблеми, як вартість і складність, її переваги в продуктивності та зростаючі можливості роблять фотоніку ключовим рушієм майбутніх технологічних інновацій.
