Що таке зворотний діод?Як це працює та навіщо він потрібен вашій схемі

З цієї статті ви дізнаєтеся, що таке зворотний діод і навіщо він потрібен в схемах з реле, двигунами і соленоїдами.Ви зрозумієте, як виникає зворотна ЕМП, коли струм раптово припиняється, і як це може пошкодити ваші комутаційні пристрої.У статті пояснюється, як працює зворотноходовий діод, де його слід розмістити та як правильно вибрати.Ви також побачите загальні типи діодів і їх використання в схемах.

Каталог

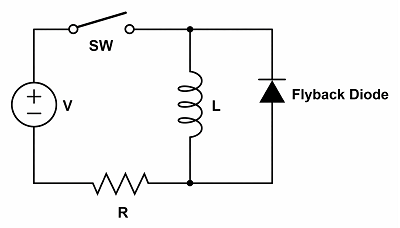

Малюнок 1. Схема зворотного діода

Що таке зворотний діод?

Зворотний діод — це захисний діод, підключений до індуктивного ланцюга для запобігання стрибкам високої напруги, коли струм раптово вимикається.Його також називають діодом вільного ходу, демпферним діодом або діодом зворотної ЕРС.Цей діод в основному використовується з котушками, такими як реле, соленоїди та двигуни, які накопичують енергію в магнітному полі.Коли комутаційний пристрій вимикається, накопичена енергія може створити небезпечну зворотну напругу.Зворотний діод захищає транзистори, МОП-транзистори та інші комутаційні компоненти від пошкоджень, викликаних зворотною ЕРС в індуктивних ланцюгах.

Навіщо потрібен зворотний діод?

Індуктивні компоненти, такі як котушки та реле, накопичують енергію у формі магнітного поля, поки через них протікає струм.При раптовому відключенні джерела живлення магнітне поле дуже швидко руйнується.Ця раптова зміна струму створює високий стрибок напруги, відомий як зворотна ЕРС (електрорушійна сила).Стрибок напруги може бути набагато вищим, ніж напруга живлення, і може пошкодити чутливі комутаційні пристрої.Зворотний діод необхідний, щоб запобігти руйнуванню або послабленню компонентів схеми цим перехідним процесом високої напруги.

Як працює зворотний діод?

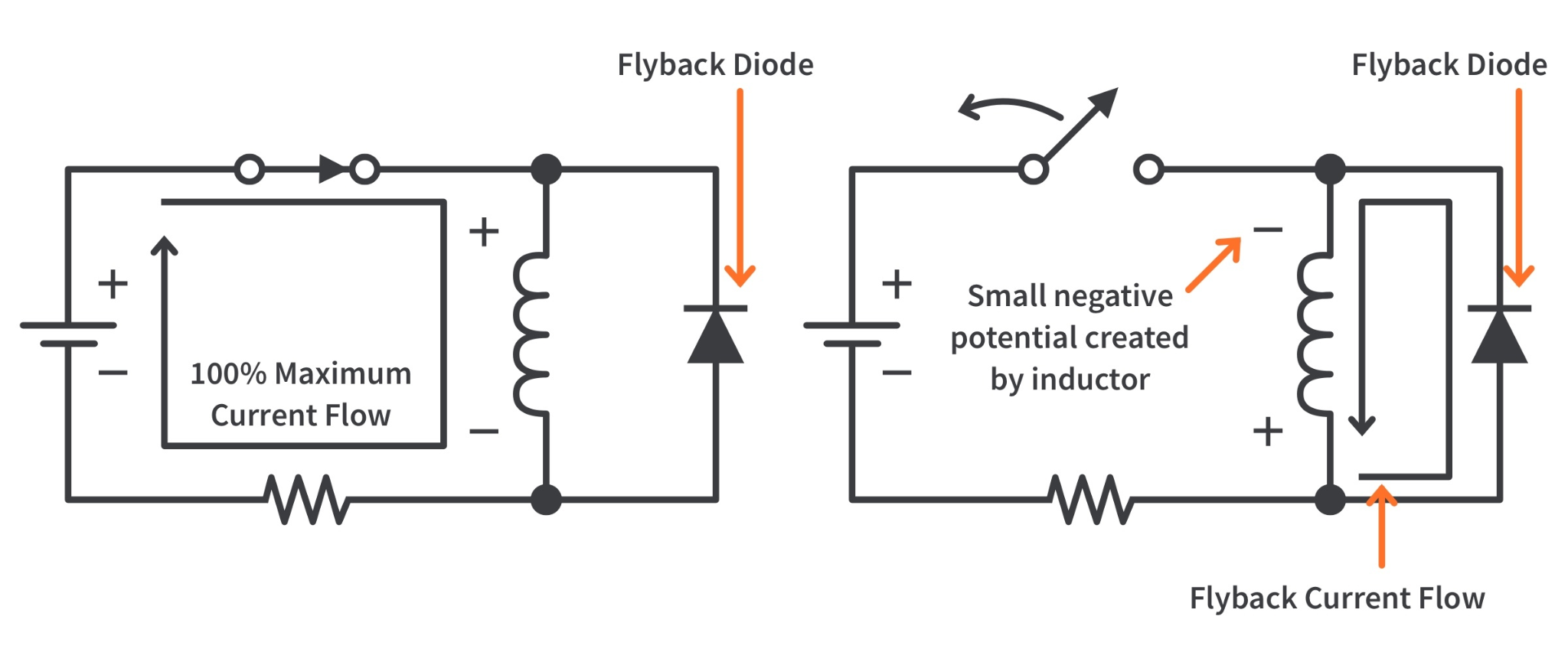

Малюнок 2. Робота зворотнього діода (звичайні умови та умови вимкнення)

За нормальної роботи, коли перемикач замкнутий і струм протікає через котушку, діод зворотного ходу має зворотне зміщення і не проводить.У цьому стані він залишається неактивним і не впливає на схему.Коли перемикач розмикається, струм через котушку індуктивності не може припинитися миттєво, тому що котушки індуктивності протистоять різким змінам струму.Згорнуте магнітне поле створює зворотну напругу на котушці.Ця зворотна напруга зміщує прямоходовий діод, дозволяючи струму циркулювати через котушку та діодну петлю.Рециркуляційний струм поступово зменшується в міру вивільнення накопиченої енергії.Під час цього процесу діод фіксує напругу до безпечного рівня, захищаючи комутаційний пристрій від стрибків високої напруги.

Розміщення зворотного діода в ланцюзі

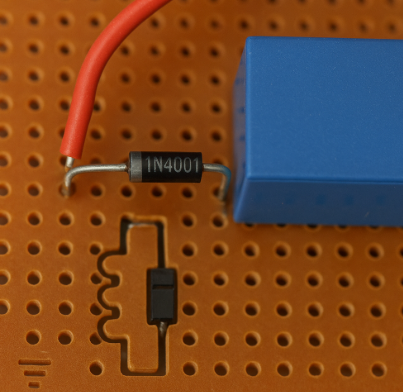

Малюнок 3. Підключення зворотного діода

Зворотний діод підключається паралельно індуктивному навантаженню, такому як котушка реле або обмотка двигуна.Діод встановлено з правильною полярністю, тобто його катод підключається до позитивної сторони живлення котушки, а її анод підключається до негативної сторони.Така орієнтація гарантує, що діод залишається зворотним зміщенням під час нормальної роботи.Коли перемикач вимикається, полярність на котушці змінюється, і діод стає прямим.Як показано на малюнку 3, підключення діода безпосередньо через котушку забезпечує негайний захист комутаційного пристрою.

Як вибрати правильний зворотний діод?

Вибір правильного зворотного ходового діода забезпечує надійний захист ланцюга та тривалий термін служби компонентів.Діод повинен відповідати електричним характеристикам індуктивного навантаження і комутаційного пристрою.

1. Перевірте значення зворотної напруги

Номінальна зворотна напруга діода має бути вищою за напругу живлення схеми.Це гарантує, що діод може безпечно витримувати нормальну робочу напругу без поломки.Рекомендується запас міцності, щоб запобігти виходу з ладу за перехідних умов.Перед вибором діода завжди перевіряйте максимальну напругу живлення.

2. Перевірте номінал прямого струму

Діод повинен витримувати піковий струм, який протікає через котушку, коли вимикач вимикається.Номінальний прямий струм має дорівнювати або перевищувати робочий струм індуктора.Якщо номінал занадто низький, діод може перегрітися і вийти з ладу.Виберіть діод із достатньою потужністю струму для надійної роботи.

3. Враховуйте швидкість відновлення

У схемах швидкого перемикання, таких як керування двигуном з ШІМ, швидкість відновлення стає важливою.Діод із повільним відновленням може не реагувати достатньо швидко у високочастотних програмах.Для таких схем діод швидкого відновлення покращує продуктивність і зменшує втрати при перемиканні.Стандартні діоди підходять для низькочастотних релейних схем.

4. Виберіть між стандартним, швидким або діодом Шотткі

Стандартні випрямні діоди добре працюють для основного захисту реле та соленоїдів.Діоди зі швидким відновленням є кращими в імпульсних джерелах живлення та високошвидкісних схемах керування.Діоди Шотткі пропонують дуже швидке перемикання та менше пряме падіння напруги, що підвищує ефективність.Вибір залежить від швидкості перемикання та вимог до схеми.

Звичайні діоди, що використовуються як зворотні діоди

Зрозумівши, як вибрати зворотний діод, корисно знати типові типи діодів, які використовуються в схемах.Кожен тип вибирається на основі вимог до швидкості перемикання, ефективності та частоти ланцюга.

Серія 1N4001–1N4007

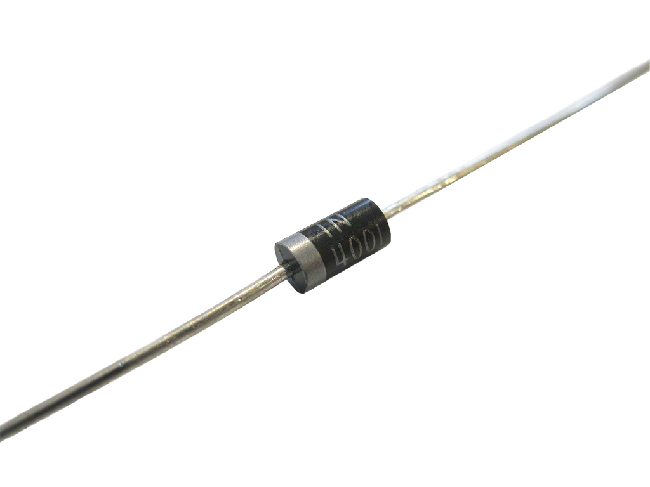

Малюнок 4. Діод 1N400x

Серія 1N4001–1N4007 — це група випрямних діодів загального призначення, які зазвичай використовуються як зворотні діоди в низькочастотних ланцюгах.Ці діоди призначені для стандартного випрямлення потужності та базового індуктивного захисту навантаження.Вони витримують помірний струм і широко використовуються в схемах драйверів реле та невеликих системах керування двигунами постійного струму.Різниця між кожною моделлю полягає в основному в їхній максимальній зворотній напрузі.Оскільки це діоди з повільним відновленням, вони найкраще підходять для комутаційних додатків з низькою швидкістю.Як показано на малюнку, цей аксіально-вивідний діод має просту структуру та широко доступний в електронних компонентах.

HER108

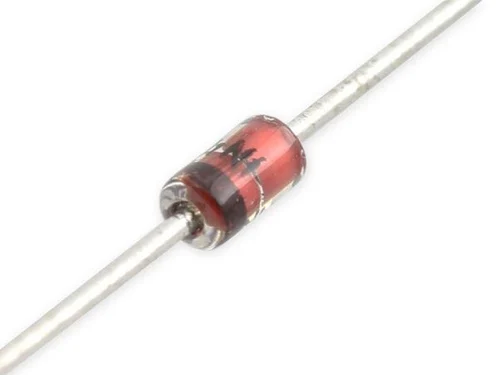

Малюнок 5. Діод HER108

HER108 — це високоефективний діод зі швидким відновленням, призначений для високошвидкісних комутаційних програм.Він зазвичай використовується як зворотний діод в імпульсних джерелах живлення та схемах керування ШІМ.У порівнянні зі стандартними випрямними діодами, він має більш швидкий час зворотного відновлення, що зменшує втрати при перемиканні.Це робить його придатним для схем, що працюють на більш високих частотах.HER108 також підтримує роботу з високою напругою, що робить його надійним у складних умовах.Як показано на малюнку, він зазвичай поставляється в осьовому корпусі, подібному до інших випрямних діодів.

UF4007

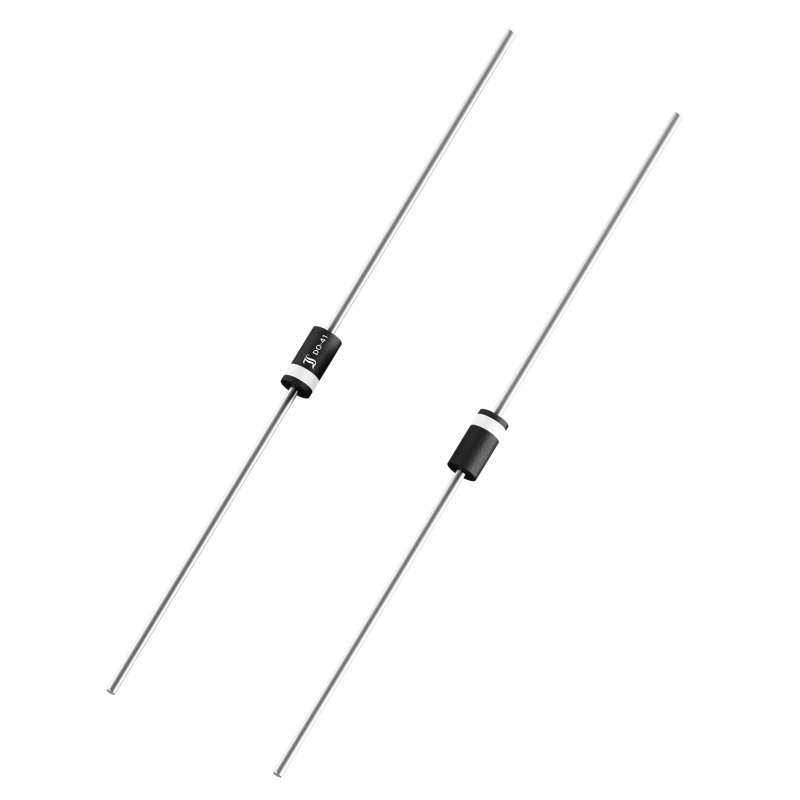

Малюнок 6. Діод UF4007

UF4007 — це надшвидкий відновлювальний діод, який широко використовується для захисту зворотного ходу у високошвидкісних електронних схемах.Він пропонує той самий діапазон номінальної напруги, що й 1N4007, але з набагато швидшою продуктивністю перемикання.Ця функція робить його ідеальним для комутаційних регуляторів, інверторів і схем SMPS.Завдяки швидкому часу відновлення він зменшує шум і покращує загальну ефективність системи.Його часто вибирають, коли стандартні діоди надто повільні для застосування.Як видно на малюнку, він схожий на звичайний випрямний діод, але оптимізований для роботи на високій частоті.

FR107

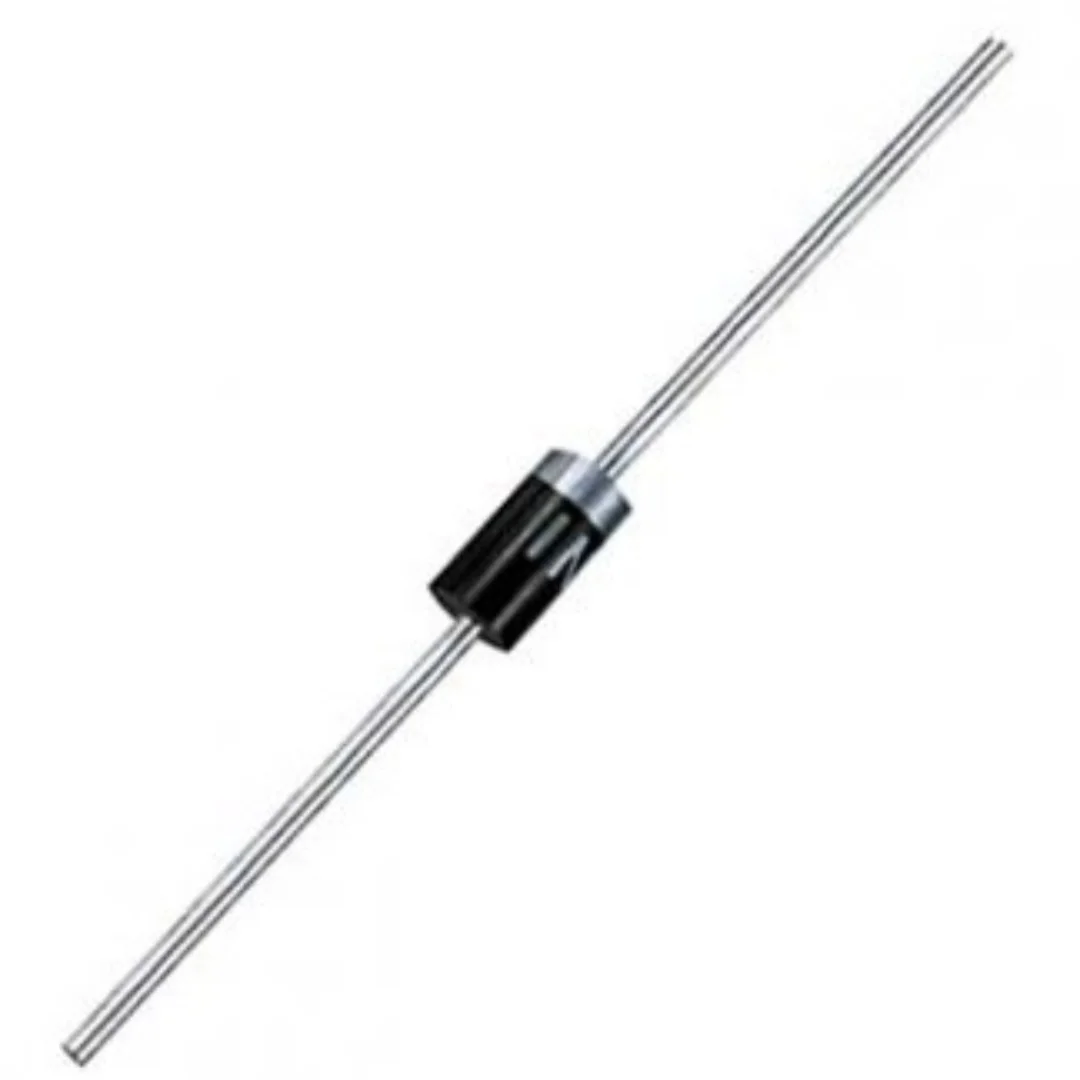

Малюнок 7. Діод FR107

FR107 — це випрямний діод із швидким відновленням, який зазвичай використовується для зворотного ходу та вільного ходу.Він забезпечує більш швидке зворотне відновлення порівняно зі стандартними діодами 1N400x.Це робить його придатним для ланцюгів перемикання середньої частоти та систем драйверів двигунів.FR107 підтримує помірну обробку струму та стабільну роботу в умовах перемикання.Він часто використовується в схемах джерел живлення, де потрібна покращена швидкість відгуку.Як показано на малюнку 7, він поставляється в компактному корпусі з осьовими проводами для легкого монтажу друкованої плати.

1N5819

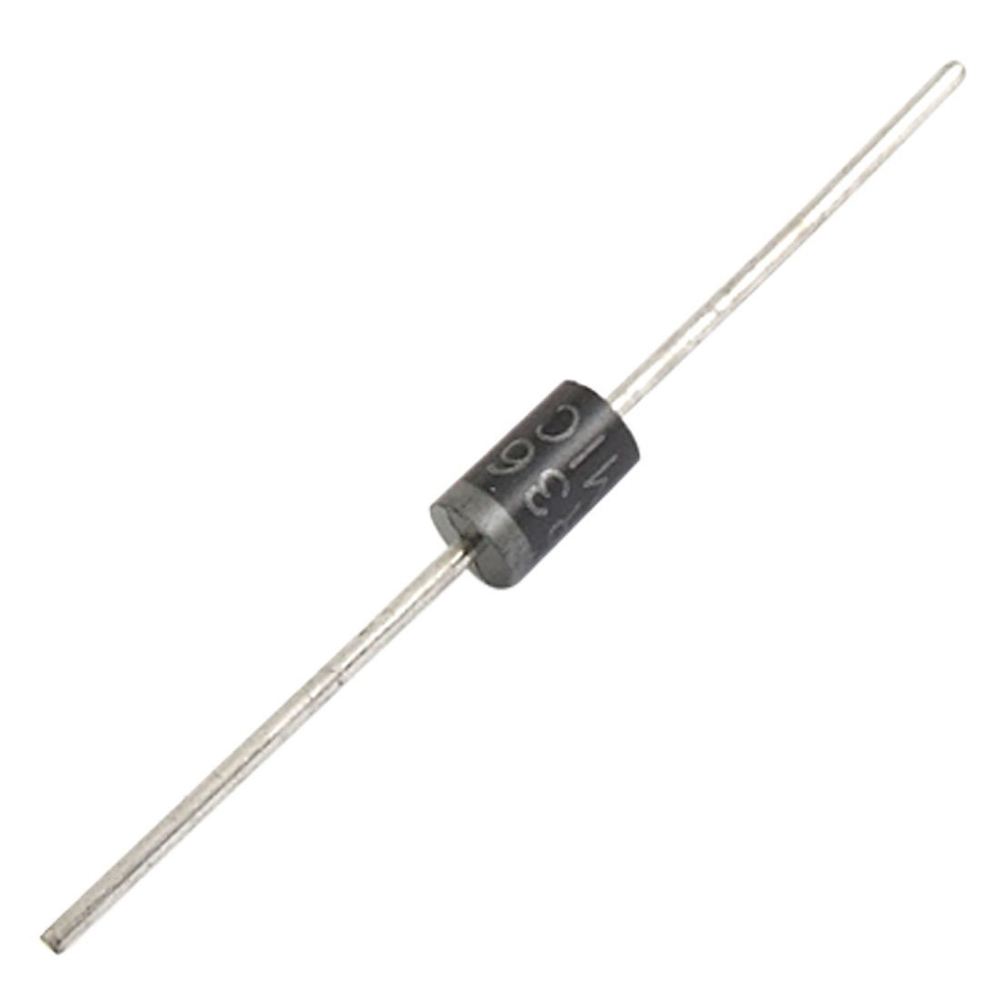

Малюнок 8. Діод Шотткі 1N5819

1N5819 — це діод Шотткі, який зазвичай використовується як зворотний діод у схемах низької напруги з високим ККД.На відміну від стандартних випрямних діодів, він має дуже низьке пряме падіння напруги.Це зменшує втрати потужності та підвищує ефективність систем, що живляться від батарей.Він також забезпечує дуже швидке перемикання, що робить його придатним для високочастотних перетворювачів постійного струму.Через низьке падіння напруги він широко використовується в драйверах низьковольтних двигунів і вбудованій електроніці.Як показано на малюнку, діод має типовий осьовий форм-фактор, але внутрішньо використовує технологію бар’єру Шотткі.

Зворотний діод проти діода вільного ходу проти демпфера

Терміни зворотний діод і діод вільного ходу часто використовуються як синоніми, але вони стосуються дещо різних контекстів використання.Однак демпферна схема є ширшим методом захисту, який може використовувати резистори та конденсатори замість діода.

Параметр	Зворотний діод	Діод вільного ходу	RC демпферна схема
Основне визначення	Захисний діод для індуктивних навантажень	Діод, що дозволяє рециркуляцію струму	Резисторно-конденсаторна мережа подавлення напруги
Основне призначення	Придушити зворотну ЕРС	Підтримувати поточний шлях	Зменшити стрибки напруги та дзвінок
Типові компоненти	Одиночний діод	Одиночний діод	Резистор + конденсатор
Використовується з	Реле, двигуни, котушки	Індуктори в перетворювачах	Комутаційні пристрої
Розміщення	Поперечне індуктивне навантаження	Через індуктор	Через перемикач або навантаження
Контроль напруги	Фіксує напругу до безпечного рівня	Підтримує струм	Поглинає перехідну енергію
Складність схеми	Дуже просто	Дуже просто	Більш складний
Зменшення EMI	Помірний	Помірний	Високий
Вплив швидкості перемикання	Уповільнює розпад струму	Уповільнює розпад струму	Дозволяє контролювати гниття
Розсіювання потужності	Низький	Низький	Вище через резистор
Придатність частоти	Від низького до середнього	Від середнього до високого	Високочастотні ланцюги
Поводження з енергією	Магнітна енергія	Магнітна енергія	Перехідна електрична енергія
Загальний термін використання	Релейний захист	Перетворювач потужності індуктор	Захист від швидкісного перемикання
Кількість компонентів	Один	Один	Два або більше

Переваги використання зворотних діодів

Зворотні діоди широко використовуються, оскільки вони забезпечують простий і ефективний захист ланцюга.Вони підвищують надійність і знижують ризик відмови в комутаційних системах.

• Захищає транзистори, MOSFET і комутаційні пристрої від стрибків напруги

• Зменшує електричні шуми та електромагнітні перешкоди (EMI)

• Недорогий і широко доступний компонент

• Легко встановити завдяки простому паралельному з'єднанню

• Покращує загальну міцність і термін служби схеми

• Вимагає мінімальної додаткової складності конструкції

Застосування зворотних діодів

Зворотні діоди зазвичай використовуються в схемах, які містять індуктивні навантаження.Їх роль велика в підтримці стабільної та безпечної роботи багатьох електронних систем.

1. Схеми драйверів реле

Зворотні діоди широко використовуються в схемах драйверів реле для захисту транзисторів, що керують котушкою реле.Коли реле вимикається, діод запобігає стрибкам високої напруги.Це забезпечує надійну роботу в системах автоматизації та управління.

2. Керування двигуном постійного струму

У схемах драйвера двигуна постійного струму зворотні діоди захищають комутаційні пристрої від індуктивних стрибків напруги.Вони використовуються в Н-мостовому управлінні двигуном і ШІМ-регуляторах швидкості.Це допомагає підтримувати стабільну роботу двигуна.

3. Соленоїдні системи керування

У вимкненому стані соленоїди генерують сильну індуктивну напругу.Ходовий діод запобігає пошкодженню керуючої електроніки.Ці системи поширені в промисловій автоматизації та управлінні клапанами.

4. Автомобільна електроніка

Зворотні діоди використовуються в автомобільних релейних модулях і схемах приводів.Транспортні засоби містять багато індуктивних навантажень, таких як паливні форсунки та реле.Належний захист покращує довгострокову надійність у суворих умовах.

5. Імпульсні джерела живлення

У комутаційних ланцюгах живлення зворотні діоди використовуються для керування потоком енергії в індуктивних компонентах.Вони допомагають захистити MOSFET і контролювати стрибки напруги.Це покращує стабільність системи в регульованих енергосистемах.

6. Вбудовані та мікроконтролерні системи

Мікроконтролери часто керують реле і двигунами через транзистори.Зворотні діоди захищають ці низьковольтні логічні системи від індуктивних перехідних процесів.Це запобігає неочікуваним скиданням або пошкодженню обладнання.

Висновок

Зворотний діод захищає комутаційні пристрої, забезпечуючи безпечний шлях для індуктивного струму, коли живлення вимкнено.Правильне розміщення індуктивного навантаження та правильний вибір на основі номінальної напруги, потужності струму та швидкості відновлення є важливими для ефективного захисту.Різні типи діодів, включаючи стандартні діоди, діоди швидкого відновлення та діоди Шотткі, вибираються залежно від частоти комутації та потреб ефективності.Зменшуючи стрибки напруги, електричний шум і навантаження на компоненти, зворотні діоди підвищують надійність і подовжують термін служби електронних систем.
