Що таке інвертор потужності?Як це працює, типи, компоненти та застосування

Інвертор дає змогу перетворювати постійний струм на змінний, щоб можна було запускати звичайні електричні пристрої.Щоб зрозуміти, як він працює, вам потрібно знати його основні компоненти, принцип роботи, типи, характеристики, переваги, обмеження та застосування.Ви також побачите, чим інвертори живлення відрізняються від таких пристроїв, як системи ДБЖ і перетворювачі.Зрештою, ви зрозумієте ключові фактори, пов’язані з вибором правильного інвертора для ваших потреб.

Каталог

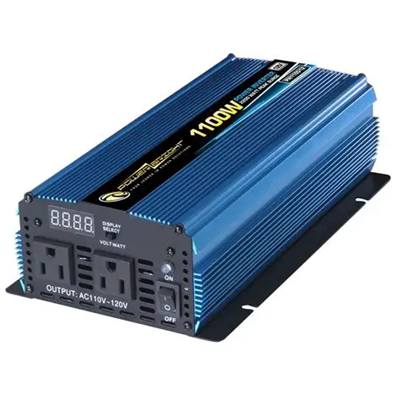

Малюнок 1. Портативний інвертор живлення

Що таке інвертор потужності?

Інвертор живлення — це електронний пристрій, який перетворює постійний струм (DC) на змінний (AC).Електроживлення постійного струму зазвичай надходить від таких джерел, як батареї, сонячні батареї або електричні системи автомобіля, тоді як живлення змінного струму є стандартною формою, яка використовується в більшості побутових приладів і розеток.Основне призначення інвертора живлення полягає в тому, щоб зробити електроенергію постійного струму придатною для обладнання, що живиться змінним струмом.Простіше кажучи, він діє як міст між джерелом живлення постійного струму та повсякденними пристроями змінного струму.Завдяки цій функції інвертори потужності широко використовуються там, де для стандартних електричних навантажень потрібна акумульована або відключена від мережі електроенергія.

Основні компоненти силового інвертора

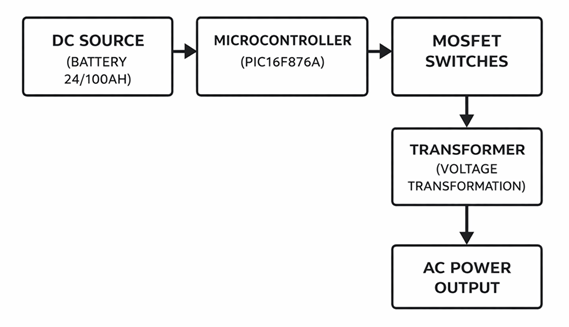

Рисунок 2. Основні компоненти силового інвертора

• Джерело постійного струму

Це вхідне джерело живлення інвертора.Він постачає електроенергію постійного струму, яку інвертор перетворює на змінний.У багатьох системах джерелом постійного струму є акумуляторна батарея, яка накопичує енергію для портативного, резервного або автономного використання.

• мікроконтролер

Ця частина виконує роль контрольної частини інвертора.Він керує сигналами синхронізації та допомагає координувати роботу каскаду перемикання.У практичних конструкціях контролер також допомагає підтримувати вихід стабільним і організованим.

• Перемикачі MOSFET

МОП-транзистори - це електронні комутаційні пристрої, які використовуються в силовій каскаді.Вони вмикають і вимикають вхідний постійний струм на високій швидкості, щоб створити змінну електричну схему, необхідну для виходу змінного струму.Їх здатність до швидкого перемикання робить їх загальним вибором у сучасних інверторних схемах.

• Трансформатор (перетворення напруги)

Трансформатор регулює рівень напруги відповідно до необхідної потужності.У багатьох конструкціях інверторів це допомагає збільшити напругу до вищого рівня змінного струму.Він також підтримує електричну ізоляцію в деяких системах.

• Вихідна потужність змінного струму

Це кінцева вихідна частина інвертора.Він забезпечує змінний струм, який може використовуватися підключеними приладами чи обладнанням.Вихід призначений для забезпечення живлення у формі, яку можуть приймати пристрої змінного струму.

Як працює інвертор потужності?

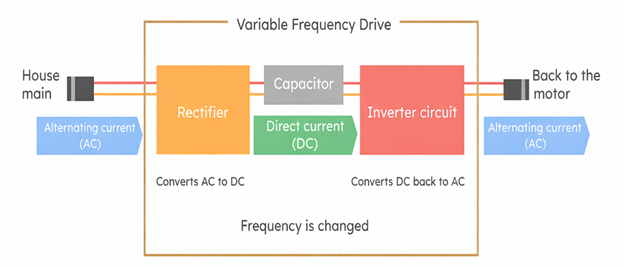

Малюнок 3. Спрощений принцип роботи інвертора

Інвертор живлення працює, приймаючи постійну електроенергію постійного струму та перетворюючи її на мінливий електричний вихід, який поводиться як джерело змінного струму.По-перше, вхідна енергія обробляється електронним способом, тому струм можна дуже швидко перемикати вперед і назад.Це швидке перемикання створює чергування замість постійного одностороннього потоку, який зустрічається в мережі постійного струму.Потім форму хвилі формують і кондиціонують, щоб вона краще відповідала формі змінного струму, що використовується звичайними пристроями.У багатьох конструкціях напруга також регулюється під час процесу, щоб вихід відповідав передбачуваному навантаженню.Результатом є джерело змінного струму, яке може запускати прилади, інструменти чи електронне обладнання від батареї чи іншого джерела постійного струму.Перетворення постійного струму в змінний за допомогою високошвидкісного перемикання є основним принципом роботи інвертора.

Типи інверторів

Інвертор квадратної хвилі

Інвертор прямокутної форми є найпростішим типом інвертора потужності.Він виробляє базову форму сигналу, яка різко перемикається між позитивною та негативною напругою з невеликим формуванням між ними.Оскільки вихідний сигнал є дуже різким, форма сигналу не є плавною, як у звичайної комунальної електроенергії.Ця проста конструкція робить інвертори прямокутної форми простими у створенні та нескладними.Однак нерівний вихід може створювати шум, нагріватися або погано працювати в багатьох електричних пристроях.Вони в основному підходять для дуже простих резистивних навантажень і простого обладнання, яке не потребує чистої енергії.У сучасних додатках прямокутні інвертори зустрічаються рідше, оскільки багатьом приладам потрібна більш стабільна форма сигналу змінного струму.

Модифікований інвертор синусоїдальної хвилі

Модифікований інвертор синусоїдальної хвилі – це інвертор потужності, який виробляє ступінчасту або схожу на сходи форму хвилі змінного струму.Його вихід більш плавний, ніж прямокутна хвиля, але він все ще не такий, як чиста синусоїда, що подається електричною мережею.Цей дизайн широко використовується, оскільки він забезпечує баланс між вартістю та базовою продуктивністю.Багато звичайних пристроїв можуть працювати на модифікованій синусоїдальній хвилі, особливо прості побутові навантаження та невелика електроніка.Незважаючи на це, ступінчаста форма хвилі може викликати дзижчання, додаткове нагрівання або зниження ефективності чутливого обладнання та пристроїв з моторним приводом.Тому цей тип інверторів часто використовується для навантажень загального призначення, а не для делікатної електроніки.Це залишається поширеним варіантом, де доступність має значення більше, ніж преміальна якість сигналу.

Інвертор чистої синусоїди

Інвертор із чистою синусоїдальною хвилею – це інвертор потужності, який виробляє плавну форму сигналу змінного струму, дуже близьку до стандартної потужності від мережі.Його потужність розроблена відповідно до чистої синусоїдної електроенергії, яка використовується в будинках, офісах і багатьох комерційних системах.Оскільки форма сигналу є стабільною та чіткою, вона добре працює з чутливою електронікою, аудіообладнанням, медичними пристроями та приладами з двигунами.Цей більш чистий вихід також допомагає зменшити електричний шум, перегрів і проблеми з продуктивністю під час вимогливих навантажень.Інвертори з чистою синусоїдальною хвилею зазвичай вибирають, коли якість електроенергії є головним пріоритетом.Вони особливо корисні в системах, де надійна робота важливіша за нижчу початкову вартість.З цієї причини цей тип широко розглядається як кращий варіант для розширених або чутливих додатків змінного струму

Технічні характеристики інвертора живлення

	Технічні характеристики
Вхідна напруга	Загальний вхід постійного струму рівні: 12 В, 24 В або 48 В постійного струму.
Вихідна напруга	Стандартний кондиціонер вихідна напруга: 110 В, 120 В, 220 В або 230 В змінного струму.
Вихідна частота	Вихід частота: 50 Гц або 60 Гц.
Номінальна потужність	Безперервний вихідна потужність зазвичай від 150 Вт до 5000 Вт.
Стрибкова потужність	Коротка пікова потужність приблизно в 1,5–2 рази від номінальної потужності.
Тип сигналу	Форма вихідного сигналу: Меандр, модифікована синусоїда або чиста синусоїда.
Ефективність	Типовий ефективність перетворення: від 85% до 95%.
Потужність без навантаження Споживання	Споживання енергії в режимі очікування зазвичай від 5 Вт до 25 Вт.
Перевантаження захист	захист активується приблизно на 100–120% номінальної потужності.
Коротке замикання захист	Вихід закривається негайно вимкнути під час короткого замикання.
Низькова напруга Вимкнення	Відбувається відключення близько 10,5 В, 21 В або 42 В залежно від напруги системи.
Високовольтний захист	захист активується біля 15 В, 30 В або 60 В залежно від напруги системи.
Вихідна напруга Регулювання	Вихідна напруга підтримується в межах ±5% від номінального значення.
Спосіб охолодження	Для охолодження використовується тепло раковини або вентилятори.
Операційна Діапазон температур	Типовий діапазон: −10 °C до 50 °C.

Переваги та обмеження інверторів потужності

Переваги інверторів

• Перетворює постійний струм на придатний для використання струм змінного струму.

• Дозволяє працювати від акумуляторів стандартної побутової техніки.

• Підтримує портативні системи живлення.

• Добре працює в автономних установках.

• Корисна в системах сонячної енергії.

• Допомагає забезпечити резервну електроенергію під час відключень.

• Може живити обладнання всередині транспортних засобів і фургонів.

• Доступні в різних розмірах для різних навантажень.

Обмеження інверторів потужності

• Частина енергії втрачається під час перетворення.

• Якість виходу залежить від типу інвертора.

• Сигнали низької якості можуть впливати на чутливі пристрої.

• Кожен інвертор має фіксований ліміт потужності.

• Високі початкові навантаження можуть перевищувати малу потужність інвертора.

• Накопичення тепла може знизити продуктивність.

• Час роботи батареї залежить від накопиченої потужності постійного струму.

• Великі пристрої можуть коштувати дорожче та потребувати кращого охолодження.

Застосування інверторів потужності

Інвертори живлення використовуються в багатьох системах, які потребують електроенергії змінного струму від джерела постійного струму.Їх практична цінність полягає в тому, що накопичувану, мобільну або відновлювану енергію можна використовувати для різного обладнання.

1. Сонячні енергетичні системи

У сонячних установках панелі генерують електроенергію постійного струму, але більшість приладів і локальних систем живлення використовують електроенергію змінного струму.Інвертор електроенергії перетворює генерований сонячною енергією постійний струм на змінний, щоб його могли використовувати будинки, будівлі чи обладнання.Це робить інвертор одним із центральних пристроїв у багатьох житлових і автономних сонячних установках.Це особливо важливо, коли сонячна енергія повинна підтримувати нормальне навантаження змінного струму.

2. Системи резервного живлення

Інвертори потужності широко використовуються в системах резервного живлення, підключених до акумуляторів.Коли основне джерело живлення недоступне, інвертор забезпечує вихід змінного струму з накопиченої енергії постійного струму.Це дозволяє освітленню, невеликій побутовій техніці та іншим пристроям працювати під час відключень.Такі системи поширені в будинках, каютах і невеликих установках аварійного живлення.

3. Транспортні засоби, фургони та човни

У мобільних середовищах доступна потужність зазвичай зберігається як постійний струм в батареях.Інвертор живлення дозволяє користувачам використовувати зарядні пристрої змінного струму, інструменти, електроприлади та електроніку під час подорожі.Це корисно в автомобілях, транспортних засобах для відпочинку, морських системах і місцях для кемпінгу.Це додає гнучкості, розширюючи заряд батареї до пристроїв, призначених для живлення від розетки.

4. Переносні електростанції

Портативні електростанції часто мають вбудований інвертор для забезпечення розеток змінного струму.Внутрішня батарея зберігає енергію постійного струму, а інвертор дозволяє використовувати цю енергію для ноутбуків, світильників, невеликих приладів і зовнішнього обладнання.Це робить портативні системи корисними для подорожей, польових робіт і готовності до надзвичайних ситуацій.Їхня зручність значною мірою залежить від вихідної потужності інвертора та якості форми сигналу.

5. Окремі будинки та віддалені сайти

У віддалених районах без комунальних послуг накопичене постійне живлення від батарей або відновлюваних джерел часто потребує перетворення на змінний.Інвертор напруги дозволяє забезпечити звичайні побутові навантаження в цих місцях.Це включає освітлення, вентилятори, дрібну кухонну техніку, комунікаційне обладнання та основні інструменти.У автономних системах інвертор є ключовою ланкою між накопиченою енергією та щоденним споживанням електроенергії.

6. Мале комерційне та польове обладнання

Інвертори потужності також використовуються для польового обслуговування, зовнішніх робіт і тимчасових установок.Вони дозволяють інструментам і пристроям, що живляться від мережі змінного струму, працювати там, де звичайна електромережа недоступна.Це корисно для груп технічного обслуговування, станцій віддаленого моніторингу, будівельної підтримки та мобільних робочих платформ.У цих випадках інвертор покращує доступ до живлення змінного струму в гнучкому або мінливому середовищі.

Інвертор живлення проти ДБЖ проти конвертера

Аспект	Інвертор живлення	ДБЖ	конвертер
Основна функція	Перетворює DC до мережі змінного струму	Забезпечує резервне копіювання Живлення змінного струму та захист	Змінює один електричну форму на іншу
Типовий вхід	DC від акумулятора або сонячне джерело	Мережа змінного струму з внутр акумулятор	Змінний або постійний струм, залежно від типу
Типовий результат	живлення змінного струму	живлення змінного струму	Вихід змінного або постійного струму
Резервна батарея	Зазвичай зовнішній акумулятор	Вбудований акумулятор	Зазвичай ні акумулятор
Потужність Під час Відключення	Працює якщо акумулятор потужність доступна	Автоматично забезпечує резервне живлення	Не призначений для відключення
Час передачі	Залежить від конструкція інвертора	Дуже швидко або майже миттєво	Не застосовується
потужність Кондиціонування	Основна напруга контроль	Включає сплеск і захист від напруги	Залежить від конструкція перетворювача
Захист від перенапруги	іноді включені	Загальні вбудовані функція	Не первинний функція
Вихідний сигнал	Квадратний, модифікований синус, або чистий синус	Зазвичай чистий Вихід змінного струму	Може не виробляти AC
Типове використання	Сонячні системи, транспортні засоби, налаштування резервного копіювання	комп'ютери, сервери, мережеві пристрої	Напруга або потужність схеми перетворення
Збережена енергія Джерело	Банк батареї або Живлення постійного струму	Внутрішня батарея система	Зазвичай жодного
Вихідна стабільність	Залежить від якість інвертора	Стабільний вихід для чутливих пристроїв	Залежить від етап перетворення
Загальний тип навантаження	Техніка, інструменти, загальні пристрої	Чутливий електроніка	електронні схеми
система Складність	Помірний	Більш складні за рахунок до акумулятора та управління	Залежно від дизайну
Основна мета	Зробіть DC придатним для використання як AC	Підтримувати силу під час відключень	Перетворення напруги або тип потужності

Висновок

Інвертори живлення відіграють ключову роль у перетворенні накопиченої електроенергії або електроенергії постійного струму в придатний для використання змінний струм для широкого спектру пристроїв і систем.Їх продуктивність залежить від таких факторів, як тип сигналу, номінальна потужність, ефективність, внутрішня конструкція та передбачуване застосування.Розуміючи їхні компоненти, роботу, технічні характеристики, переваги, недоліки та практичне використання, стає легше зрозуміти, як вони вписуються в сучасні системи живлення.Чітке порівняння з ДБЖ і перетворювачами також допомагає визначити їх унікальну функцію та цінність.
