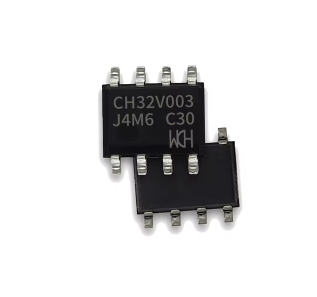

Чому CH32V003-це 32-бітний загальний призначення RISC-V MCU?

Мікроконтролер CH32V003, побудований на архітектурі Qingke RISC-V2A, пропонує універсальне та ефективне рішення для сучасних промислових та споживчих програм.Працюючи до 48 МГц, він поєднує в собі продуктивність та ефективність потужності з такими функціями, як адаптивна сумісність напруги, 10-бітний АЦП, таймери, контролер DMA та інтегровані компоненти, такі як компаратор оперативного підсилювача.Підтримуючи інтерфейси USART, I2C та SPI, він процвітає в широких діапазонах напруги (3,3 В/5 В) та температурі від -40 ° C до 85 ° C, забезпечуючи стійкість у складних умовах.Ідеально підходить для додатків, починаючи від витонченої побутової електроніки до надійних промислових систем, CH32V003 спрощує проектування та забезпечує економічно вигідні, надійні продуктивність.

Каталог

Конфігурація PIN

Штифт ні				Пінопласт	Тип PIN	Основна функція (після скидання)	За замовчуванням альтернатив функції	Переробка Функціонування
Соп	TSSOP	Qfn20	Sop8
	-	0	-	VSS	С	VSS	-	Tietr_2/t1ch4_3
8	1	18	8	PD4	1/o/a	PD4	UCK/T2CHIETR1/A7/ Опо	T2ch4_3/urx_2
9	2	19	8	PD5	I/O/A	PD5	UTX/A5	T2CH3_3/UTX_2
10	3	20	1	PD6	I/O/A	PD6	Urx/a6	T2CH3_3/UTX_2
11	4	1	-	PD7	I/O/A	PD7	NRST/T2CH4/OPP1	Uck_1/uck_2/t2ch4_2
12	5	2	1	PA1	I/O/A	PA1	TICH2/A1/OPN0	OSCI/TICH2_2
13	6	3	3	PA2	I/O/A	PA2	Tich2n/a0/oppo	OSCO/AETR2_1/TICH2N_2
14	7	4	2	VSS	С	VSS	-	-
-	8	5	-	PD0	I/O/A	PD0	Tichin/opn1	SDA_1/UTX_1/TICHIN_2
15	9	6	4	VDD	С	VDD	-	-
16	10	7	-	PC0	Введення/ви	PC0	T2CH3	NSS_1/UTX_3/T2CH3_2/T1CH3_1
1	11	8	5	PC1	I/o/ft	PC1	SDA/NSS	T1BKIN_1/T2CH4_1/T2CH1ETR (2) _2
2	12	9	6	PC2	I/o/ft	PC2	Scl/urts/t1bkin	AETR_1/T2CH2_1/T1ETR_3/URTS_1/T1BKIN_2
3	13	10	-	PC3	Введення/ви	PC3	Tich3	T1ch1n_1/ucts_1/t1ch3_2/t1ch1n_3
4	14	11	7	PC4	I/O/A	PC4	TICH4/MCO/A2	T1ch2n_1/t1ch4_2/tich1_3
-	15	12	-	PC5	I/o/ft	PC5	Sck/t1etr	/Scl_3/uck_3/t1etr_1/t1ch3_3/sck_1
5	16	13	-	PC6	I/o/ft	PC6	Мосі	T1ch1_1/ucts_2/sda_2/sda_3/ucts_3/t1ch3n_3/mosi_1
6	17	14	-	PC7	Введення/ви	PC7	Мізо	Tich2_1/urts_2/t2ch2_3/urts_3/t1ch2_3/miso_1
7	18	15	8	PD1	I/O/A	PD1	Swio/t1ch3n/aetr2	Scl_1/urx_1/t1ch3n_1/t1ch3n_2
-	19	16	-	PD2	I/O/A	PD2	TICH1/A3	T2CH3_1/T1CH2N_3/T1CH1_2
-	20	17	-	PD3	I/O/A	PD3	A4/T2CH2/AETR/UCTS	T2CH2_2/T1CH4_1

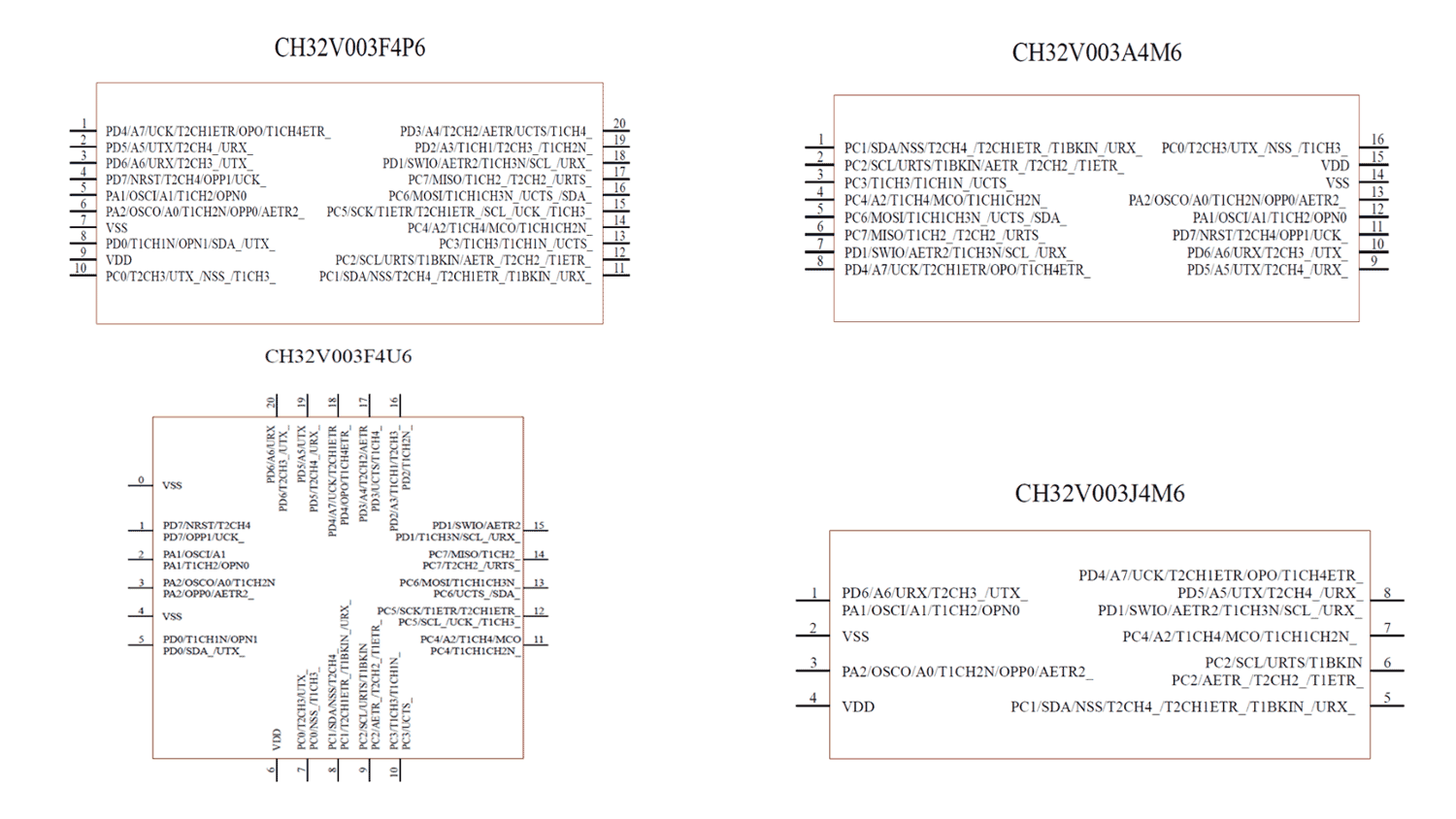

Інші пакети

• CH32V003F4P6

• CH32V003A4M6

• CH32V003F4U6

• CH32V003J4M6

Особливості CH32V003

Категорія	Деталі
Ядро	32-бітний ядро ​​RISC-V Qingke, набір інструкцій RV32ec
	Швидкий програмований контролер переривання + обладнання переривання стек
	Підтримує 2-рівневі переривання гніздування
	Основна частота системи: 48 МГц
Пам'ять	2 КБ нестабільна площа зберігання даних (SRAM)
	Пам'ять програми 16 кб (Codeflash)
	1920b завантажувач
	64B Неноматна пам'ять конфігурації системи
	64b визначена користувачем пам'ять
Управління електроенергією та споживання низької потужності	Системний живлення VDD: 3,3 В або 5 В
	Режими низької потужності: сон, режим очікування
Годинник і скидання	Вбудований фабричний обмірний RC-генератор 24 МГц
	Вбудований 128 кГц RC Осцилятор
	Високошвидкісний зовнішній генератор 4 ~ 25 МГц
	Скидання ввімкнення/вниз, програмований детектор напруги
Контролер DMA	1 група 1-канального контролера DMA загального призначення
Буфер кільця	7 каналів, підтримує TIMX/ADC/USART/I2C/SPI
Аналогові особливості	1 група OPA та компаратора: підключена з АЦП та Tim2
	1 група 10-бітної АЦП
	Аналоговий вхідний діапазон: 0 ~ VDD
	8 зовнішніх сигналів + 2 внутрішні сигнали
	Підтримує зовнішнє затримку тригер
Таймери	1 16-бітний таймер вдосконаленого контролю: контроль мертвої зони, аварійне гальмо, PWM доповнює виробництво
	1 16-бітний таймер загального призначення: захоплення/вихід введення Порівняння/ШІМ/Підрахунок імпульсу
	2 Таймери сторожової сторони (незалежна та віконна сторожа)
	Systick: 32-бітний лічильник
Комунікаційні інтерфейси	1 інтерфейс USART
	1 I2C Інтерфейс
	1 інтерфейс SPI
ГПІО -порт	3 групи портів GPIO, 18 портів вводу/виводу
	Карти 1 Зовнішній переривання
Особливості безпеки	64-бітний унікальний ідентифікатор
Режим налагодження	1-провідний інтерфейс серійного налагодження (SDI)
Параметри пакету	Sop, tssop або qfn

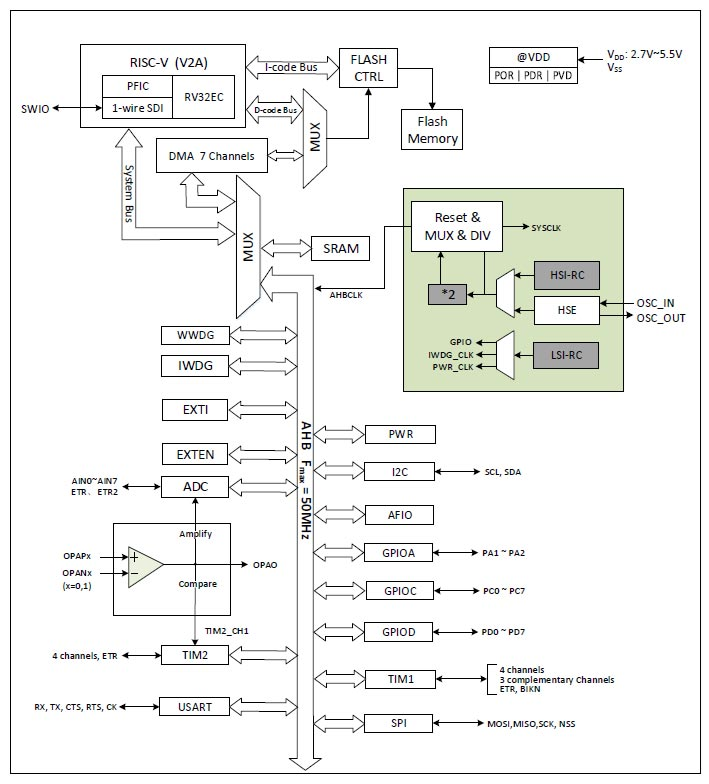

Внутрішня блок -схема

Включення мікроконтролера CH32V003

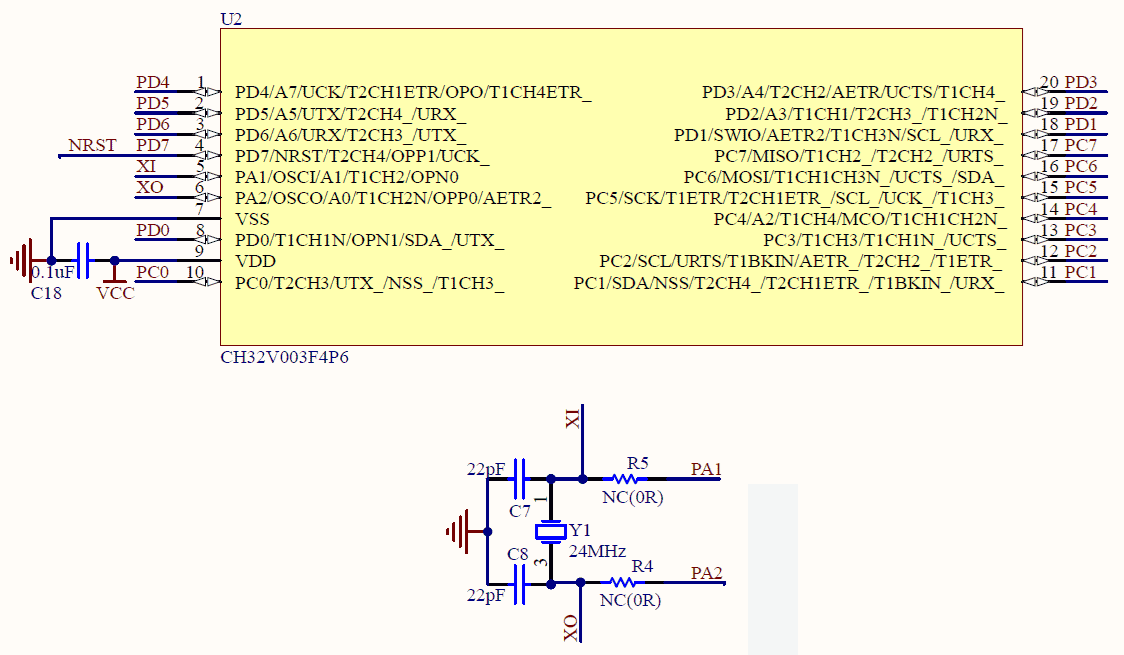

Мікроконтролер CH32V003 розроблений з акцентом на безшовну інтеграцію, вимагаючи лише мінімального набору компонентів для ефективного розгортання.Цей прямий підхід до дизайну підкреслює його привабливість у сценаріях, де бажана впорядкована реалізація.Для початкових операцій мікроконтролер використовує внутрішній генератор RC, усуваючи необхідність зовнішніх кристалів.Цей аспект не тільки зменшує кількість компонентів, але й спрощує дизайн дошки, скорочуючи витрати.

У контексті макета слід зосередитись на оптимізації дизайну друкованої плати, враховуючи такі аспекти, як зменшення довжини слідів між мікроконтролером та периферійними пристроями.Практичні відомості вказують на те, що пріоритетність цілісності сигналу та ефективного розподілу потужності підвищує загальну продуктивність та надійність системи.

Під час побудови систем за допомогою CH32V003, скориставшись властивими його функціями, пропонує чіткі переваги.Наприклад, використання внутрішнього генератора може сприяти зменшенню електромагнітних перешкод, що важливе для середовищ, чутливих до таких порушень.Крім того, якщо точні точні терміни не є пріоритетом, опущення зовнішнього кристала призводить до конструкцій, які менш сприйнятливі до механічних напруг та частот, що впливають на зміни температури.

Застосування CH32V003

CH32V003 знаходить широку привабливість у різних сценаріях, в основному, якщо мова йде про споживчу електроніку, що чутлива від бюджету, як USB-геймпади та контролери.Його гладкий дизайн та ефективна функціональність добре задовольняють потреби цих гаджетів, які надають пріоритет компактності та ефективного використання енергії.

Побутова електроніка

У конкурентному ландшафті побутової електроніки CH32V003 постає як неабиякий компонент.Різні пристрої використовують свої можливості пропонувати розширений досвід та ваше бажання.

• USB Gamepads: Для управління іграми, які вимагають безперебійної взаємодії, CH32V003 пропонує надійну потужність обробки.Ця сила дозволяє плавно виконати командування, динаміку для занурювального ігрового досвіду.Ви можете шукати пристрої, які є чуйними та довготривалими, очікуванням, що відповідають цьому мікроконтролеру.

• Віддалені контролери: Від систем Smart Home до розваг, віддалені контролери потребують ефективних мікроконтролерів, таких як CH32V003.Його невеликий розмір підтримує включення в гладкі та ергономічні дизайни, популярні серед сучасних.Така інтеграція забезпечує злиття корисності та комфорту, задовольняючи ваші бажання для сучасної функціональності.

Промислові програми інтерфейсу

Крім додатків, орієнтованих на споживачі, адаптивність CH32V003 виявляється вигідною у промислових галузях, що потребують надійних можливостей управління та управління даними.У сценаріях, коли продуктивність є основними, але бюджети тісні, його використання забезпечує стратегічні переваги.

• Системи моніторингу: У домені систем моніторингу, де стабільна продуктивність та низьке використання енергії є серйозними, включаючи CH32V003 підтримує досягнення оперативного успіху.Його сумісність з різноманітними датчиками та протоколами зв'язку підкреслює його універсальність та широкий спектр застосування.

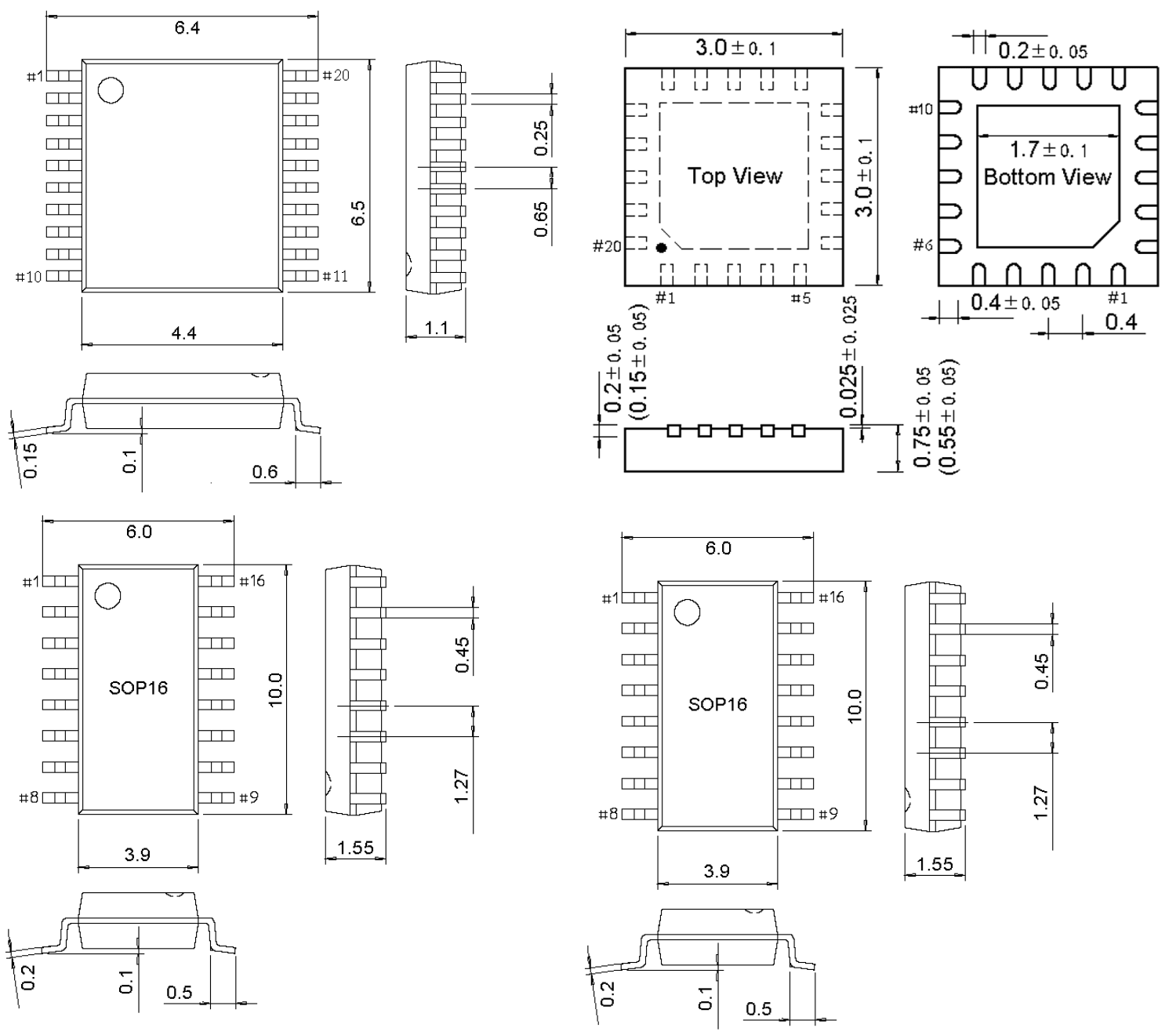

2D-моделі та розміри CH32V003
