XC2S50-5TQG144I FPGA: Особливості, технічні характеристики, програми та програмування

XC2S50-5TQG144I-це гнучкий і потужний FPGA (польовий програмований масив воріт) із сім'ї Spartan-II AMD Xilinx.Він розроблений для цифрових проектів, які потребують налаштування, швидкості та надійності.Цей посібник пояснює функції, технічні характеристики, процес програмування та використання цього FPGA, щоб допомогти вам зрозуміти, як максимально використати це.

Каталог

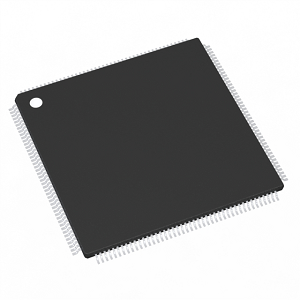

XC2S50-5TQG144I Огляд

З XC2S50-5TQG144I -Spartan-II FPGA від AMD Xilinx, призначений для цифрових проектів, які потребують гнучкості та продуктивності.Він має 50 000 ворогів системи та 1728 логічних клітин, що дозволяє йому виконувати складні завдання.Чіп включає 384 налаштовані логічні блоки (CLBS) та 32 768 бітів з оперативної пам’яті, що дають йому гарну пам'ять та потужність обробки.За допомогою 92 штифтів вводу/виводу (вводу/виводу) він може легко підключитися до інших компонентів.Він поставляється в 144-контактному тонному квадроциклу (TQFP), який є компактним і простим у використанні.FPGA працює на 2,5 В (із безпечним діапазоном від 2,375 В до 2,625 В) і добре працює при температурі від -40 ° С і +100 ° С.Цей Spartan-II FPGA виготовляється за допомогою технології 0,18 мкм, що робить її ефективною та надійною.Він програмований, тобто ви можете оновити його функції за потребою.

Для економічно вигідного, високоефективного рішення, розміщення насип у нас є оптимальним вибором, що забезпечує чудову якість.

XC2S50-5TQG144I CAD Моделі

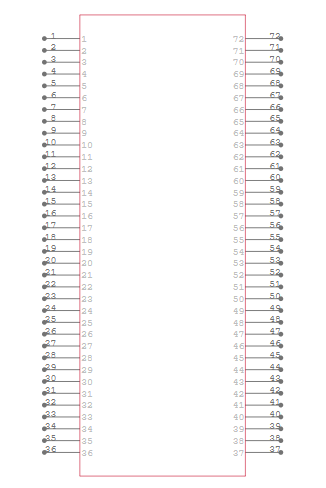

Символ XC2S50-5TQG144i

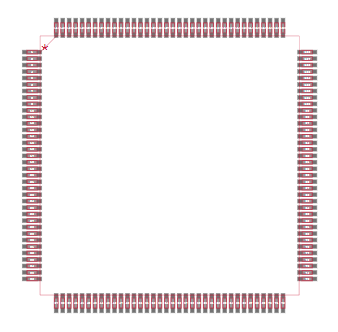

Xc2s50-5tqg144i слід

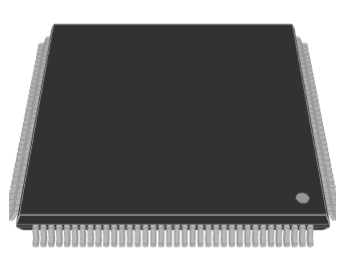

XC2S50-5TQG144I 3D-модель

XC2S50-5TQG144I Особливості

• Ворота системи: XC2S50-5TQG144I FPGA пропонує приблизно 50 000 ворогів системи.Це дозволяє йому підтримувати складні цифрові конструкції та програми, що вимагають значної кількості можливостей логічної обробки.

• Логічні клітини: Цей пристрій включає 1728 логічних комірок, які полегшують реалізацію складних логічних конфігурацій та створення різних цифрових функцій у FPGA.

• Налаштовані логічні блоки (CLBS): Він має 384 налаштовані логічні блоки (CLB), що забезпечує основу для логіки FPGA.Ці блоки можуть бути запрограмовані та переналаштовані для задоволення конкретних вимог до проектування, підвищення загальної універсальності пристрою.

• Баран: FPGA оснащений 32 768 бітами внутрішньої оперативної пам’яті, пропонуючи ефективні можливості зберігання даних та пошук для завдань, що включають маніпуляцію з даними та тимчасове зберігання даних.

• Шпильки вводу/виводу: З 92 шпильками вводу/виводу, XC2S50-5TQG144I забезпечує достатню зовнішню підключення, що дозволяє йому взаємодіяти з іншими пристроями та компонентами в системі для всебічної інтеграції системи.

• Робоча напруга: Пристрій працює при номінальній напрузі 2,5 В, з прийнятним діапазоном від 2,375 В до 2,625 В.Цей діапазон напруги допомагає забезпечити стабільну роботу та надійну продуктивність в різних електричних умовах.

• Діапазон температури: XC2S50-5TQG144I призначений для ефективного роботи в широкому діапазоні температури, від -40 ° C до +100 ° C, що робить його придатним для розгортання в середовищах з складними тепловими умовами.

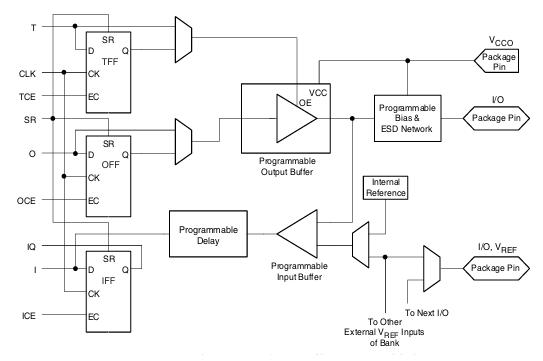

Xc2s50-5tqg144i Блок-схема

Діаграма показує, як сигнали рухаються в і виходи з XC2S50-5TQG144I FPGA.Це пояснює, як чіп обробляє вхідні та вихідні сигнали для спілкування з іншими компонентами.На вихідна сторона , Сигнали надходять зсередини FPGA і проходять через блоки зберігання під назвою Flip-Flops.Ці шльопанці містять дані та переконайтесь, що сигнали змінюються в потрібний час.Потім сигнали проходять через програмований вихідний буфер, який регулює, наскільки сильний сигнал, і контролює, наскільки він швидко змінюється.Також є перемикач (контроль OE), який вирішує, чи повинен вихід бути активним або залишатися.Схема захисту запобігає пошкодженню від статичної електроенергії до того, як сигнал досягне шпильок вводу/виводу, які підключаються до інших пристроїв.На вхідна сторона, Сигнали ззовні входять через програмований вхідний буфер, який обробляє їх, перш ніж надсилати їх всередину FPGA.Програмований блок затримки допомагає регулювати терміни сигналу, тому все залишається синхронізованим.FPGA також може використовувати внутрішню опорну напругу (VREF), щоб відповідати різним рівням напруги, що полегшує роботу з різними типами схем.Деякі штифти вводу/виводу поділяють цю посилання на напругу, щоб підтримувати стабільні сигнали.Ця конструкція допомагає FPGA ефективно керувати сигналами, забезпечуючи належні терміни, захист та сумісність з різними електронними компонентами.

Специфікація XC2S50-5TQG144I

Тип	Параметр
Виробник	AMD XILINX
Серія	Spartan®-II
Упаковка	Лоток
Статус частини	Застарілий
Кількість лабораторій/CLB	384
Кількість логічних елементів/клітин	1728
Загальні шматочки оперативної пам’яті	32 768
Кількість вводу/виводу	92
Кількість воріт	50 000
Напруга - постачання	2.375V ~ 2.625V
Монтажний тип	Поверхневе кріплення
Робоча температура	-40 ° C ~ 100 ° C (TJ)
Пакет / кейс	144-LQFP
Пакет пристроїв постачальника	144-TQFP (20x20)
Базовий номер товару	XC2S50

Xc2s50-5tqg144i додатки

Вбудовані системи

У вбудованих системах XC2S50-5TQG144I забезпечує необхідну логіку для програм на основі мікроконтролерів.Він широко використовується в автомобільній електроніці, портативних пристроях та дрібній робототехніці для підвищення функціональності та чуйності.

Обробка сигналів

FPGA перевершує завдання обробки сигналів, де потрібна його здатність виконувати паралельну обробку.Він ідеально підходить для обробки аудіо та відео, телекомунікацій та аналізу даних, що забезпечує кінськими силами для обробки складних алгоритмів та швидкісних потоків даних.

Системи промислового контролю

Системи промислового управління виграють від надійності та програмованості цього FPGA, що робить його придатним для таких програм, як управління процесами, автоматизація машин та моніторинг системи.Його надійність забезпечує постійну продуктивність у середовищах, що потребують точності та експлуатаційної стабільності.

Системи зв'язку

У системах комунікації XC2S50-5TQG144I допомагає керувати передачею та прийом даних, підтримуючими діями, такими як модуляція сигналу та демодуляція, перетворення протоколу та маршрутизація мережі.Його адаптованість є ключовою для розвитку телекомунікаційних інфраструктур та нових бездротових технологій.

Прототипування та розвиток

FPGA також широко використовується для прототипування цифрових схем.Багато хто використовує його для тестування та вдосконалення своїх ідей перед остаточним виробництвом, особливо в складних проектах дизайну ASIC та спеціальних фішок.Ця можливість скорочує час та витрати на розробку, прискорюючи шлях від концепції до ринку.

Xc2s50-5tqg144i Подібні частини

• XC2S50-5TQ144I

• XC2S50-5PQ208C

• XC2S50-6PQ208C

Xc2s50-5tqg144i переваги

Економічна ефективність

XC2S50-5TQG144I виділяється за його доступність, надаючи більше функцій за долар, ніж багато конкуруючих FPGA.Ця економічна ефективність досягається завдяки передовій технології процесів та ефективної архітектури, що забезпечує широке розгортання на ринках, чутливих до витрат.

Високопродуктивна введення/вивод та упаковка

Цей FPGA підтримує широкий спектр стандартів вводу/виводу та доступний у різних економічно вигідних варіантах упаковки.Ці функції гарантують, що пристрій може бути інтегрований у декілька програм, не жертвуючи продуктивністю, що робить його ідеальним як для ринків високого класу, так і для обсягу, де є фактори, що знаходяться в інтерфейсі, і фізичні обмеження.

Особливості на рівні системи

Оснащений розширеними функціями управління пам'яттю, такими як розподілена оперативна пам’ять та налаштований блок-оперативна пам’ять, XC2S50-5TQG144I підвищує ефективність обробки даних.Ці функції полегшують складні завдання зберігання та обробки даних, що підвищує загальну продуктивність та масштабованість системи.

Перепрограмантність

Перепрограмантність XC2S50-5TQG144I дозволяє необмежена модифікація його конфігурації, яка корисна під час фази розробки.Ця гнучкість дозволяє вдосконалити проекти за допомогою ітеративних оновлень без додаткових витрат на апаратне забезпечення, сприяючи інноваціям та скорочуючи час до кінцевого продукту.

Xc2s50-5tqg144i етапи програмування

Програмування XC2S50-5TQG144I FPGA від серії Spartan-II AMD Xilinx включає структуровану серію кроків, розроблених для ефективного перекладу цифрової конструкції у функціональну конфігурацію FPGA.Ось інтегрований та детальний посібник, який допоможе вам у процесі програмування:

1. Вхід дизайну

Почніть з фази введення дизайну, де ви створюєте цифрову логіку за допомогою мови опису обладнання (HDL), наприклад, VHDL або Verilog.Цей початковий крок передбачає деталізацію функціональності та логіки, які ви хочете реалізувати у FPGA.Потрібно, щоб ваша конструкція була точною і точно представляла передбачувані операції для забезпечення успішного синтезу та впровадження.

2. Синтез

На етапі синтезу використовуйте інструмент синтезу для перетворення коду HDL в мережу.Netlist-це розбиття вашого дизайну у формат, який включає різні взаємопов'язані логічні елементи, такі як ворота та шльопанці.Цей процес перетворює вашу теоретичну конструкцію на практичний план, який FPGA може зрозуміти та реалізувати.

3. Реалізація

Реалізація передбачає кілька підходів: картографування, розміщення та маршрутизацію.Картографування призначає елементи вашого мережі конкретним логічним блоком у FPGA.Розміщення визначає фізичні місця цих блоків на мікросхемі FPGA для оптимізації продуктивності та використання ресурсів.Маршрутизація з'єднує ці блоки через програмовані ресурси FPGA.Ця фаза гарантує, що дизайн відповідає всім фізичним та продуктивним обмеженням.

4. Визначення обмеження

Під час процесу проектування потрібні визначення обмежень.Обмеження керують інструментами впровадження, вказуючи такі вимоги, як терміни (наскільки швидко повинно працювати FPGA) та призначені шпильки (які шпильки на FPGA підключаться до різних частин вашого обладнання).Вони сформульовані у файлі обмежень користувачів (UCF), який допомагає тонкому налаштуванню дизайну для відповідності конкретних оперативних стандартів.

.

Після того, як ваш дизайн успішно пройде через фазу впровадження, наступним кроком є ​​створення файлу Bitstream.Цей файл містить усі дані конфігурації, необхідні FPGA для виконання дизайну.Bitstream - це остаточний вихід процесу програмування, що представляє повний, запрограмований стан FPGA.

6. Програмування пристроїв

Кінцевим кроком є ​​завантаження Bitstream в XC2S50-5TQG144I FPGA, що можна зробити за допомогою різних режимів конфігурації залежно від вашої установки.У Головний серійний режим, FPGA автономно зчитує дані конфігурації з доданого серійного пропуску (програмована пам'ять лише для читання). Серійний режим рабів Дозволяє зовнішній головний пристрій, такий як мікроконтролер, серійно подавати дані конфігурації FPGA. Паралельний режим рабів Вмикає високошвидкісне програмування, надаючи дані конфігурації паралельно із зовнішнього головного пристрою.Нарешті, Режим прикордонного сканування (JTAG) Використовує інтерфейс JTAG як для програмування, так і для тестування, що робить його корисним під час розробки ітеративної налагодження та перевірки.

Xc2s50-5tqg144i розміри упаковки

З XC2S50-5TQG144I -це поле програмований масив воріт (FPGA) із родини Спартан-II Xilinx, що розміщується в 144-контактний пакет з тонкою квадроциклом (TQFP).Цей пакет вимірює 20 мм х 20 мм.

XC2S50-5TQG144I Виробник

XC2S50-5TQG144I-FPGA від родини спартанських-II, виготовлених AMD Xilinx.Xilinx, зараз частина AMD, є провідною напівпровідниковою компанією, що спеціалізується на FPGA, адаптивних SOC та інших програмованих логічних пристроях.XC2S50-5TQG144I спочатку був розроблений під серією Spartan-II Xilinx, що пропонує 50 000 ворогів системи та 1728 логічних комірок, розроблених для високопродуктивних, але економічно ефективних застосувань.З придбанням Xilinx від AMD, компанія продовжує підтримувати застарілі продукти, такі як серія Spartan-II, просуваючи новіші архітектури FPGA.Однак XC2S50-5TQG144I-це FPGA старшого покоління і може зіткнутися з можливим застарілею, оскільки AMD Xilinx зміщує фокус на більш просунуті сім'ї FPGA.

Висновок

FPGA XC2S50-5TQG144I-це економічно вигідний та перепрограмований чіп, який пропонує чудові продуктивність та гнучкість.Він широко використовується в вбудованих системах, промислових машинах та комунікаційних мережах через його швидкісну обробку та сильні варіанти підключення.Завдяки своїй здатності бути запрограмованим та оновленим, цей FPGA допомагає перевірити та розробити нові ідеї перед остаточним виробництвом.Хоча нові FPGA доступні, ця модель залишається надійним вибором для проектів, які потребують надійного та доступного рішення FPGA.Цей посібник забезпечує чіткий і простий огляд процесу, використання та програмування FPGA, що робить його цінним ресурсом для всіх.
