ADC0809 проти ADC0832: Ключові відмінності у 8-бітних перетворювачі AD

Каталог

Огляд ADC0809

ADC0809 -8-канальний, 8-бітний послідовний наближення A/D аналого-цифрового перетворювача за допомогою технології CMOS.Він інтегрує 8-канальний мультиплексор всередині, який може зафіксувати декодований сигнал відповідно до коду адреси та вибрати лише один із 8 аналогових вхідних сигналів для перетворення A/D.ADC0809 в основному підходить для випадків, які не потребують високої точності та швидкості вибірки, таких як загальні галузі промислового контролю.Він може бути безпосередньо підключений до мікроконтролера для досягнення перетворення та передачі даних.

Характеристики ADC0809

Він має такі характеристики:

• Типова швидкість перетворення 100us

• Уніполярний, діапазон 0-5 В

• Послідовне наближення 8-бітного мікросхема конверсії A/D

• На мікросхемі є тридержавний вихідний буфер, який може бути безпосередньо підключений до шини процесора.

• На мікросхемі є 8 аналогових вимикачів, які можуть одночасно підключати 8 аналогових величин.

• Він має високоефективне співвідношення та підходить для випадків з низькими вимогами до точності та швидкості відбору проб або в загальних галузях промислового контролю.

Опис PIN -коду ADC0809

• D0 ～ D7: 8-бітний цифровий вихідний штифт

• in0 ～ in7: 8 аналогових вхідних штифтів

• VCC: +5В робочого джерела живлення

• GND: земля

• VREF (+): Позитивний термінал опорної напруги

• VREF (-): Негативний термінал опорної напруги

• Запуск: вхідний клем сигналу конверсії A/D

• ALE: Адресна засувка Увімкнути вхідний термінал сигналу

• EOC: Кінець виходу перетворення

• OE: Вихід Увімкнення клеми управління

• CLK: Сигнал Conversion Clock, близько 500 кГц

• ADDA, ADDB, ADDC: Адреса вхідні рядки

Як використовувати ADC0809

Далі йде як використовувати ADC0809.

Встановіть вхід аналогового каналу

Нам потрібно вибрати через три шпильки ADDA, ADDB та ADDC.Ці три шпильки разом утворюють вхідний порт сигналу вибору аналогового каналу.Статус цих шпильок визначає, який аналоговий сигнал ADC0809 вибере для подальшої перетворення A/D.

Почніть конверсію A/D

Нам потрібно вибрати через три шпильки ADDA, ADDB та ADDC.Ці три шпильки разом утворюють вхідний порт сигналу вибору аналогового каналу.Статус цих шпильок визначає, який аналоговий сигнал ADC0809 вибере для подальшої перетворення A/D.

Визначте, чи завершено перетворення A/D

Після запуску перетворення EOC (кінець сигналу перетворення) автоматично перетворюватиметься з високого рівня на низький рівень.Під час перетворення A/D EOC залишається низьким.Після завершення перетворення EOC автоматично змінюватиметься з низького до високого.Тому ми можемо судити про те, чи завершено конверсію A/D, судячи з вартості EOC.

Виведіть перетворені дані

Коли OE високий рівень, ADC0809 дозволить отримати вихід даних, перетворених на A/D.У цей час перетворений цифровий сигнал буде переданий у вихідний порт ADC0809 для зчитування або використання зовнішніми пристроями.

Функція та використання ADC0809

Основна функція ADC0809 - перетворення аналогових вхідних сигналів у цифрові вихідні сигнали, що має характеристики високої точності, швидкого перетворення та простоти використання.Його можна широко використовувати в багатьох галузях, таких як медичне обладнання, моніторинг електроенергії, військове обладнання, комунікаційна електроніка, аерокосмічний та промисловий контроль автоматизації.Наступні перераховують деякі типові сценарії додатків:

Медичне обладнання

ADC0809 може бути використаний для моніторингу та обробки фізіологічних параметрів (таких як артеріальний тиск, частота серцевих скорочень тощо) у медичних пристроях для задоволення вимог до точності та стабільності медичного обладнання.Наприклад, у цифрових сфігмоманометрах, електрокардіографах та іншому обладнанні ADC0809 може збирати та обробляти фізіологічні параметри та перетворити їх на цифрові сигнали для аналізу та демонстрації, тим самим досягаючи ефективного моніторингу та діагностики станів пацієнта.

Комунікація електроніка

ADC0809 може бути використаний для реалізації цифрової конверсії та обробки аналогових сигналів для задоволення вимог електронного обладнання зв'язку для якості сигналу та швидкості передачі.Наприклад, в аудіопроцесорах, модемах, голосових кодеках та іншому обладнанні ADC0809 може збирати та обробляти аналогові сигнали та перетворювати їх у цифрові сигнали для передачі та обробки, тим самим досягаючи ефективної обробки та передачі сигналів зв'язку.

Моніторинг живлення

ADC0809 може бути використаний для моніторингу таких параметрів, як якість електроенергії, навантаження на сітку та стабільність напруги для досягнення моніторингу в режимі реального часу та управління робочим станом енергосистеми.Наприклад, у інструментах моніторингу електроенергії, розумних лічильників та іншому обладнанні ADC0809 може збирати та обробляти параметри схеми та перетворювати їх у цифрові сигнали для передачі та зберігання, тим самим досягаючи ефективного моніторингу та управління енергосистемою.

Контроль промислової автоматизації

ADC0809 може бути використаний для моніторингу різних промислових параметрів, таких як напруга, тиск, температура, потік тощо для досягнення моніторингу та контролю виробничого процесу.Наприклад, у перетворювачах частот, вимірювальних приладів, газових детекторів та іншому обладнанні та іншому обладнанні, ADC0809 може збирати та обробляти аналогові дані та перетворювати їх у цифрові сигнали для аналізу та зворотного зв'язку, тим самим досягаючи ефективного контролю виробничого процесу.

Внутрішня структура та робочий процес ADC0809

ADC0809 - це монолітний конвертер A/D CMOS.Він складається з 8 аналогових вимикачів, послідовних регістрів наближення, компараторів, 8-бітних перемикачів конвертерів A/D, адресних засувок та декодерів, а також схеми управління та часу.

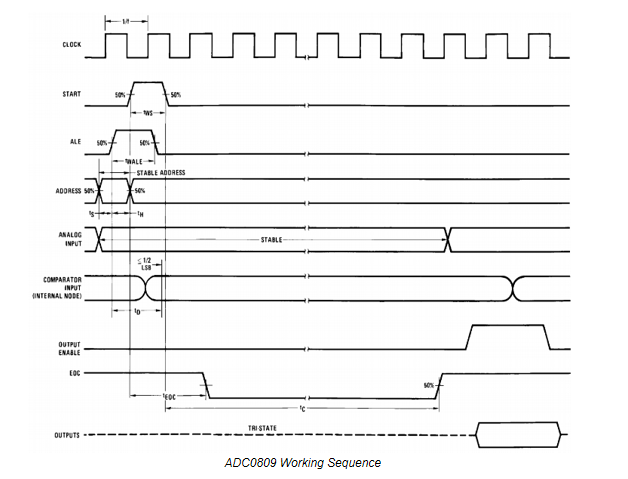

По-перше, вам потрібно ввести 3-бітну адресу та встановити ALE на 1, щоб зберігати цю адресу в адресній засувці.Потім ця адреса передається через декодер, який вибирає один із восьми аналогових входів і подає його до порівняльника.Коли надійде ріст початкового сигналу, реєстр послідовного наближення буде скинуто.Згодом падаючий край початкового сигналу розпочне процес перетворення A/D.Коли починається перетворення A/D, вихідний сигнал EOC знизиться, щоб вказати на те, що перетворення триває.Коли перетворення A/D буде завершено, вихідний сигнал EOC зміниться на високий рівень, що вказує на те, що перетворення A/D закінчилося, а дані результату зберігаються в засувці.Сигнал EOC може бути використаний як запит на переривання, щоб повідомити зовнішні пристрої (наприклад, мікроконтролери), що перетворення завершено.Коли вхід OE (включення виходу) високий, вихідний тридержавний ворота буде відкрита, щоб цифрова кількість результату перетворення могла бути виведена на шину даних.Дані, отримані після перетворення A/D, повинні бути передані в мікроконтролер вчасно для обробки для забезпечення та точності даних у режимі реального часу.Ключовим питанням передачі даних є те, як підтвердити завершення перетворення A/D, оскільки передача може здійснюватися лише після завершення підтвердження.Існує три способи зробити це.

Метод передачі часу

Для перетворювачів A/D час перетворення - це відома та фіксована специфікація.Входячи з прикладу ADC0809, час його перетворення становить 128 мкс.У системі мікроконтролерів MCS-51 6 МГц-51 це еквівалентно 64 машинних циклів.Виходячи з цієї інформації, ми можемо розробити підпрограму затримки, яку викликають відразу після початку перетворення A/D.Час виконання підпрограми затримки повинен забезпечити її закінчення після завершення перетворення, а потім може відбутися передача даних.

Метод запиту

Чіпи конверсії A/D зазвичай мають сигнал статусу, що вказує на завершення перетворення.Входячи з прикладу ADC0809, цей сигнал є терміналом EOC.Тому ми можемо використовувати метод запиту, щоб підтвердити, чи завершено конверсію A/D, виявляючи статус EOC, а потім продовжити передачу даних після підтвердження.

Режим переривання

Ми використовуємо сигнал статусу (EOC), що вказує на завершення перетворення як сигнал запиту на переривання для передачі даних перериванням.

Як споживання електроенергії ADC0809 впливає на його ефективність?

Вплив споживання електроенергії ADC0809 на його ефективність не можна ігнорувати, що відображається в таких ключових аспектах:

Генерування тепла: Споживання електроенергії безпосередньо пов'язане з теплом, що утворюється пристроєм.Зі збільшенням енергетики ADCO809 під час роботи генерує більше тепла.Якщо тепло не може бути розсіюється ефективно, це може призвести до підвищення внутрішньої температури пристрою, що впливає на його стабільність та надійність.Надмірна температура може спричинити пошкодження або погіршення продуктивності компонентів схеми, тим самим впливаючи на точність конверсії та швидкість ADC0809.

Управління електроенергією: Рівень споживання електроенергії також вплине на проектування системи управління живленням.Низька потужність ADCO809 дозволяє використовувати менші джерела живлення та зменшує втрати енергії під час перетворення потужності.Це дуже важливо для підвищення ефективності та надійності всієї системи.

Ефективність споживання енергії: Рівень енергоспоживання безпосередньо впливає на ефективність споживання енергії пристрою.Пристрої з низькою потужністю економлять енергію та зменшують вплив навколишнього середовища при тривалому періоді часу.Це особливо важливо для портативних пристроїв або систем, які повинні працювати протягом тривалого періоду часу.

Дизайн розсіювання тепла: Для того, щоб пристрій може працювати стабільно, для цього потрібна розумна конструкція розсіювання тепла, щоб переконатися, що тепло може бути ефективно розсіювання.Це може включати використання радіаторів, вентиляторів або інших заходів охолодження.

Різниця між ADC0809 та ADC0832

ADC0809 та ADC0832-це два поширені 8-бітні аналого-цифрові перетворювачі (АЦП).Відмінності між ними такі:

Швидкість вибірки: Існує певна різниця у максимальній швидкості вибірки ADC0809 та ADC0832.ADC0809 має максимальну швидкість вибірки 10 кГц, тоді як ADC0832 має максимальну швидкість вибірки 100 кГц.

Часті запитання [FAQ]

1. Що таке ADC0809?

Компонент збору даних ADC0809-це монолітний пристрій CMOS з 8-бітним аналого-цифровим перетворювачем, 8-канальним мультиплексором та мікропроцесором, сумісною з контрольною логікою.8-бітний конвертер A/D використовує послідовне наближення як техніку перетворення.

2. Яка роль ADC0809 у PCM?

ADC0809 включає 8 аналогових входів за рахунок 8-канального мультиплексарного ланцюга.Оскільки роздільна здатність ADC0809 становить 8 біт, аналоговий вхід поділяється на 28, або 256 дискретні діапазони.З еталонною напругою 5VDC кожен діапазон представляє 5 В/256 = 0,01953 В.

3. Як працює ADC 0808/0809?

ADC 0808/0809 працює, використовуючи процес, який називається послідовним наближенням.Спочатку він вибирає вхідний аналоговий сигнал, а потім порівнює його з опорною напругою.На основі цього порівняння АЦП генерує цифровий вихід, який представляє величину аналогового сигналу.

4. Яка різниця між ADC 0808 та 0809?

Ці два перетворювачі, ADC0808 та ADC0809, функціонально однакові, за винятком того, що ADC0808 має загальну несправедливу помилку ± 1⁄2 LSB, а ADC0809 має невідрегульовану помилку ± 1 LSB.Вони також пов'язані з їх великими братами, ADC0816 та ADC0817 розширюються 16 -канальними перетворювачами.
