Пояснена основна схема підсилювача транзистора

Якщо ви коли -небудь хотіли побудувати свій власний підсилювач за допомогою простих частин, загальний транзисторний ланцюг випромінювача - це чудове місце для початку.Це легко зрозуміти, добре працює як з логічними, так і з аудіосигналками, і не вимагає жодних складних інструментів чи вдосконаленої математики.Ви дізнаєтесь, як зробити невеликі сигнали сильнішими, як вибрати правильні компоненти та як перевірити свою схему, як тільки вона буде побудована.Цей посібник проводить вас через кроки чітко, доброзичливо, щоб ви могли слідувати, не загублячись.Ви також побачите, як покращити базовий дизайн, щоб зробити свій підсилювач більш стійким та потужним.Незалежно від того, що ви тільки починаєте чи намагаєтесь вдосконалити свої навички, це суцільне вступ до практичного та гнучкого ланцюга.Маючи невелику практику, ви будете будувати та налаштувати власні підсилювачі в найкоротші терміни.

Каталог

Малюнок 1.

Транзисторний ланцюг випромінювача

З Поширений випромінювач Підсилювач - один з найпопулярніших транзисторних схем, на які ви натрапите.Він використовується на багатьох електронних пристроях, оскільки пропонує Хороший виграш і досить просто скласти разом.Хороша новина - вам не потрібно бути експертом для розробки.З лише кількома чіткими кроками та трохи розумінням ви можете розробити надійну та ефективну схему, яка добре працює для багатьох додатків.

Що робить цей дизайн підсилювача доступним, - це те, наскільки математикою просто.Ви не будете переповнені складними формулами.Кілька простих розрахунків за допомогою Закон Ом і основні транзисторні властивості можуть направити вас до правого резистора та конденсатора.Після того, як ви отримаєте процес, вибір деталей стає набагато простішим, тим більше, що ви часто можете вибирати стандартні значення резистора, не викидаючи схему.

Також є багато гнучкості з таким типом підсилювача.Ви можете почати з дуже простої версії - основної логічний буфер або Драйвер виводу- Використання лише транзистора, резистора на вході та один у колекторі.Навіть у цій основній формі схема може бути корисною, особливо коли вам потрібно перетворити сигнал від високого до низького або навпаки.Це тому, що ланцюг перевертає сигнал: Коли вхід збільшується, вихід знижується.

Якщо ви хочете зробити щось на крок далі, ви можете додати кілька додаткових частин.До них належать конденсатори для обробки сигналів змінного струму та резисторів, щоб допомогти встановити правильну робочу точку для транзистора.АН Обхід видатків Також можна додати для покращення посилення сигналів змінного струму.Ці доповнення не роблять схему набагато складнішими, але вони дають вам кращий контроль над тим, як працює підсилювач.З трохи практикою та налаштуванням ви зможете створити версію, яка добре працює для ваших конкретних потреб.

Простий загальний ланцюг випромінювання для логічних сигналів

Цей тип Загальний ланцюг випромінювання мабуть, один із найпростіші транзисторні схеми Ви можете побудувати.Його часто використовують як простий логічний буфер або сигнал інвертор, і це чудова відправна точка, якщо ви просто потрапляєте в електроніку на основі транзистора.Налаштування мінімальне - вам потрібно лише транзистор, один резистор підключений до вводу (основа транзистора) та інший резистор, з'єднаний у колекторі.Навіть із лише з цими кількома частинами ланцюг робить щось досить корисне.

З вхідний резистор Допомагає, контролюючи кількість струму, що надходить у основу транзистора.Це заважає занадто великому струму пошкодити транзистор або вплинути на інші частини вашої схеми.Тим часом, Колекторний резистор відіграє іншу роль.Це де Розроблена вихідна напруга.Коли транзистор вмикається, струм протікає через нього, а напруга колектора падає, створюючи a Низький сигнал на виході.

Те, як працює ланцюг, простий, але розумний.Коли вхідний сигнал високий- скажімо, з логічної воріт або мікроконтролера - він штовхає невеликий струм в основу транзистора.Цей невеликий базовий струм дозволяє більший струм для потоку Від колектора до випромінювача, увімкнув транзистор "увімкнено".Коли це станеться, напруга на колекторі падає близько до нуля, і ви отримуєте Низький вихід.Іншими словами, високий вхід дає вам Низький вихід, що називається інверсія або фаза.Це Основна функція загального підсилювача випромінювача.

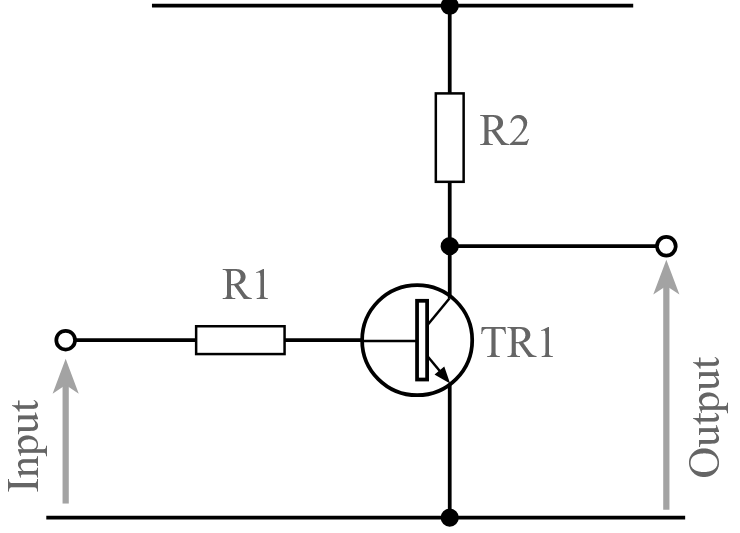

Малюнок 2. Основний підсилювач транзистора загального випромінювача для використання логічного використання

Цей вид схеми дуже зручний, коли хочеш керувати низьким сигнальним пристроєм або потрібно Рівні зміни між різними частинами цифрової системи.Наприклад, його можна використовувати Контроль світлодіода або діяти як простий Інтерфейс між логічними ІС.Це Швидко побудувати, легко зрозумітиі не займає багато місця або влада.Тож якщо ви проектуєте схему на рівні логіки і вам потрібно Надійний етап перемикання, ця поширена установка випромінювача - це розумний та простий варіант.

Покрокове керівництво для основного дизайну підсилювача логіки

Побудова загального підсилювача логіки випромінювачів легко, коли ви розбиваєте його на прості кроки.Ця частина путівника допомагає вам вибрати правильні частини та з'ясувати їх значення, щоб ваша схема працювала так, як слід.Кожен крок фокусується на одній частині налаштування, що дозволяє легко слідкувати за ним.

• Виберіть правильний транзистор

Почніть з вибору транзистора, який відповідає вашому проекту.Подумайте про те, скільки поточного використовувати ваша схема та як швидко транзистор повинен увімкнути та вимкнути.Для логічних схем важливе швидке перемикання, тому транзистор комутації зазвичай є найкращим вибором.Переконайтесь, що він може обробляти напругу між колектором та випромінювачем.Також перевірте його посилення струму (показаний як β або HFE).Це говорить про те, скільки базового струму потрібно для управління транзистором.Більш високий приріст означає, що вам знадобиться менше базового струму, але завжди безпечніше планувати менший приріст на всякий випадок.

• Знайдіть резистор колектора

Колекторний резистор встановлює вихідну напругу, коли транзистор увімкнено або вимикається.Щоб розібратися, спочатку потрібно знати, скільки поточних потреб у вашому навантаженні.Потім, використовуючи закон OHM (r = v / i), ви можете обчислити значення резистора.Наприклад, якщо у вас є джерело живлення 5 В і хочете 5 мА струму, вам знадобиться резистор 1 км (5В ÷ 0,005а).Добре закруглити його до найближчого стандартного значення резистора.

• Знайдіть базовий резистор

Щоб повністю увімкнути транзистор, він потребує достатнього струму в основі.Розділіть струм колектора на посилення (β), щоб знайти базовий струм.Потім використовуйте різницю напруги між вашим входом та напругою базового випромінювання (як правило, приблизно 0,6 В для кремнієвих транзисторів), щоб знайти значення резистора.Наприклад, якщо ваш вхід становить 5 В і ви хочете 0,25 мА в основі, резистор повинен бути (5 В - 0,6 В) ÷ 0,00025a = 17,6 км.Ви можете закруглити це до поблизу стандартного значення, як 18 кОм.

• Подвійна перевірка всього

Перш ніж закінчити, поверніться назад і перевірте всі свої номери.Переконайтесь, що транзистор може обробляти струм та напругу.Перевірте, що вихідна напруга падає досить низькою, коли вона увімкнена, і що ваше вхідне джерело може забезпечити необхідний базовий струм.Крім того, підтверджуйте, що ваші резистори є стандартними значеннями і можуть обробляти потужність, не нагріваючи занадто багато.Якщо щось здається вимкненим, відрегулюйте його і перерахуйте.Швидка перевірка тепер може заощадити багато часу пізніше.

Простий підсилювач загального випромінювача

Ця версія загального підсилювача випромінювача включає конденсатор зчеплення, що робить його більш придатним для роботи Сигнали змінного струму як аудіо або інші входи зміни напруги.Конденсатор розміщується на вході до Блокуйте будь -яку напругу постійного струму Це може виходити з попереднього етапу, що дозволяє лише Частина змінного струму сигналу пройти крізь.Ця установка допомагає, коли ви хочете посилити сигнали, які залежать від часу, не впливаючи на Зміщення постійного струму транзистора.

Однак ця конструкція використовує лише один резистор упереджено основу транзистора.Хоча це робить все просто, це також означає транзистор робоча точкаАБО Ухил постійного струму, не дуже стабільний.Це тому, що зміщення сильно залежить від транзистора посилення струму (β), який може сильно відрізнятися від одного транзистора до іншого - навіть у межах одного типу.Як результат, підсилювач може не завжди працювати однаково, якщо транзистор замінюється або якщо Зміни температури, оскільки обидва можуть впливати на β.

Тим не менш, ця схема може бути корисною, коли вам не потрібна ідеальна стабільність і просто хочете швидкий, простий підсилювач змінного струму.Це Хороша відправна точка для навчання як З'єднання змінного струму працює і як транзистори поводяться в підсилювачі.Як тільки ви зрозумієте основи тут, ви будете краще готові до будівництва Більш стабільні та гнучкі версії додавши більше резисторів та інших компонентів пізніше.

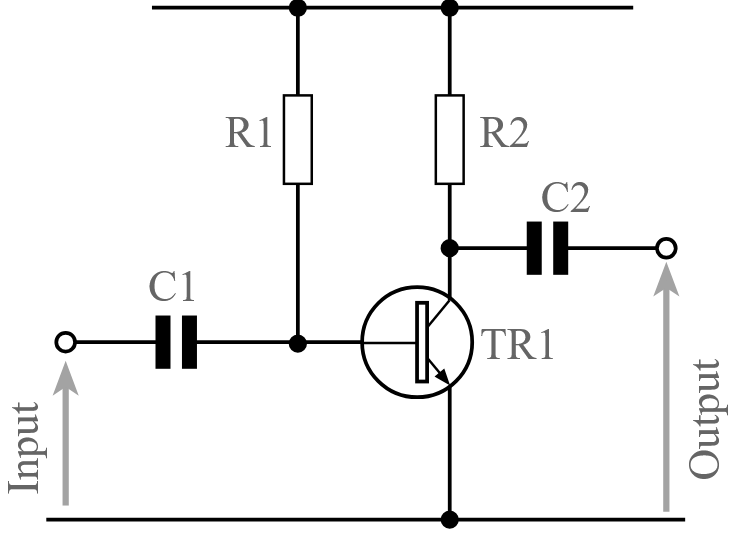

Малюнок 3. Загальний підсилювач випромінювача з одним базовим резистором з одним базовим резистором

Кроки для створення базового підсилювача

Складання базового підсилювача, пов'язаного з змінним струмом,-це простий процес, коли ви виконуєте кілька чітких кроків.Цей вид підсилювача часто використовується для сигналів, які змінюються з часом, як аудіо.Наступні кроки допоможуть вам вибрати правильні частини та перевірити, чи все працює так, як очікувалося.

• Виберіть транзистор

Почніть з вибору транзистора, який відповідає потребам вашої схеми.Подумайте про те, скільки напруги вона буде обробляти між колектором та випромінювачем, скільки потужності, в якій він може мати, і в якій частотній діапазоні він повинен працювати. Для підсилювачів загального призначення, основний транзистор NPN, як 2N3904, часто працює добре, але ви можете вибрати інші на основі вашого конкретного проекту.

• Виберіть резистор колектора

Колекторний резистор допомагає встановити вихідну напругу.Хороша відправна точка - встановити колектор приблизно на половині напруги живлення.Це дає вашій сигнальній кімнаті розмахувати і вгору, і вниз.Використовуйте закон OHM (r = v / i), щоб знайти значення.Просто вирішіть, скільки струму ви хочете протікати через резистор, і розділіть напругу по ньому цим струмом.

• Виберіть базовий резистор

Щоб правильно працювати транзистор, вам потрібно подати потрібну кількість струму в його базу.По -перше, розділіть струм колектора на посилення транзистора (β), щоб знайти базовий струм.Потім використовуйте напругу живлення та той факт, що основа зазвичай сидить приблизно 0,6 В над землею, щоб знайти базовий резистор.Закон Ом знову стає в нагоді.

• Обчисліть конденсатори зчеплення

Конденсатори використовуються для блокування постійних сигналів постійного струму та проходження змінного струму.Щоб вибрати потрібний розмір, подивіться на найнижчу частоту, який буде використовувати ваш сигнал, і вхідний або вихідний опір, який він пройде.Використовуйте формулу XC = 1 / (2πfc), щоб переконатися, що реактивність конденсатора відповідає імпедансу на цій частоті.Це підтримує ваш сигнал міцним, не відрізаючи низький кінець.

• Перегляньте свої розрахунки

Після того, як ви вибрали всі деталі, знайдіть хвилинку, щоб перевірити все.Перегляньте свої значення резистора, рівні струму та вибір конденсаторів.Переконайтесь, що транзистор працює в правильному діапазоні, а шлях сигналу чіткий.На цьому етапі невеликі зміни можуть зробити ваш підсилювач набагато краще, як тільки він буде побудований.

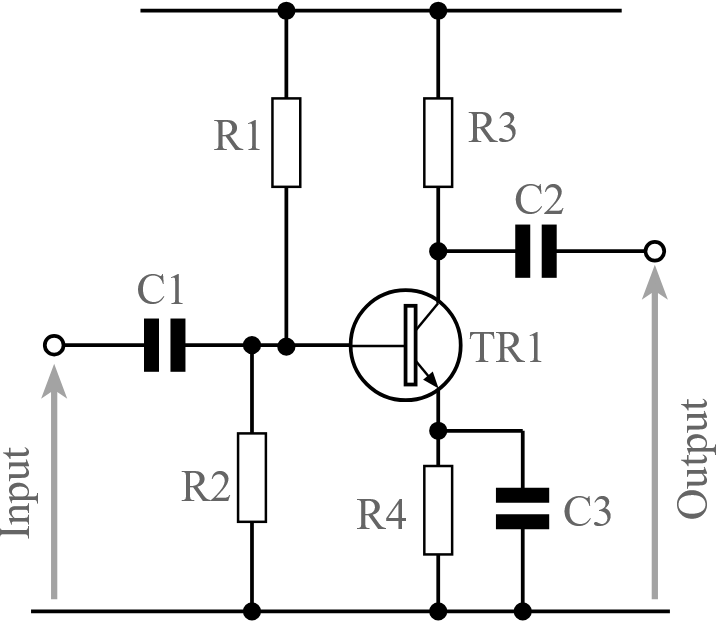

Кращий підсилювач загального випромінювача

Коли ти хочеш a більш надійний і кращий підсилювач, ця версія загальної схеми випромінювання - це шлях.Додавши кілька додаткових компонентів - як більше резисторів і конденсатори—Ви робите ланцюг більш стійкий і покращити його виграш, особливо для Сигнали змінного струму.Ці додані частини допомагають підсилювачі залишитися послідовний, навіть якщо властивості транзистора незначно змінюються або температури.

Одним із ключових вдосконалень у цій конструкції є використання роздільник напруги Зроблено з двома резисторами Упередженість основи.Це робить базова напруга набагато передбачуваніша, що означає, що транзистор залишається надійніше у правильному регіоні експлуатації.Схема також включає резистор випромінювача що встановлює напругу випромінювача і допомагає стабільність.Цей резистор робить транзистор менш чутливий до змін посилення струму (β), Що важливо, якщо ви прагнете на послідовну продуктивність.

До збільшити приріст змінного струму, a Конденсатор додається через резистор випромінювача.Це обхід конденсатор Дозволяє змінювати сигнали "пропустити" резистор, Збільшення загальної вигоди ланцюга для цих сигналів, зберігаючи стабільну зміщення постійного струму.Результат - ланцюг, який не тільки більше надійний але також дає вам сильніший, більш чистий вихідний сигнал.

Ця версія особливо корисна, коли ви щось будуєте більш постійний або коли ваш підсилювач повинен Підключіться до інших етапів, не втрачаючи якості сигналу.Це може виглядати трохи складніше, ніж основна версія, але вигоди, які він приносить у виконанні та надійності Зробіть це чудовим кроком вперед, коли вам зручно з більш простими конструкціями.

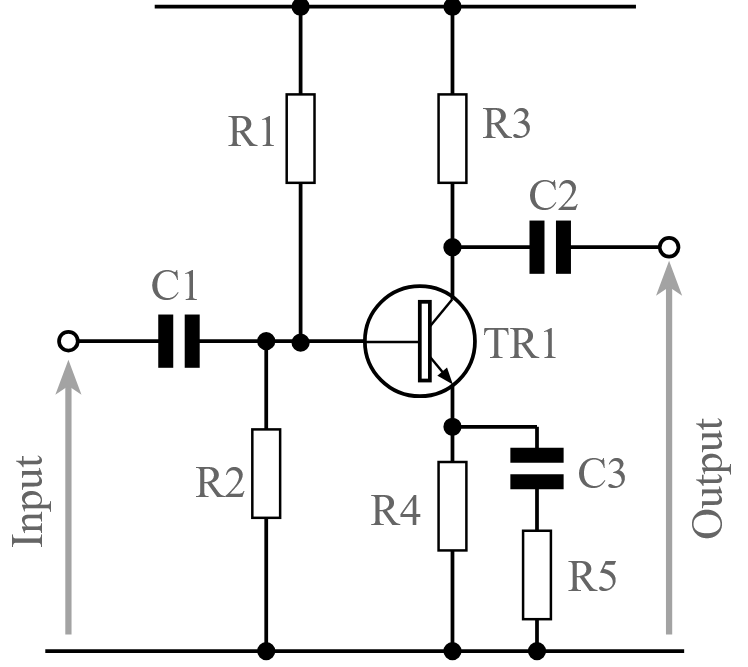

Малюнок 4. Покращений підсилювач загального випромінювача з більшою кількістю компонентів

Кроки для створення базового підсилювача

Ця версія підсилювача включає більше компонентів, що дає кращу продуктивність, особливо якщо мова йде про виграш та стабільність постійного струму.Наступні кроки розбивають процес вибору значень та проектування вашої схеми чітко та просто.

• Виберіть транзистор

Виберіть транзистор на основі того, що потребує ваша схема з точки зору напруги, струму та типу сигналу.Транзистор NPN загального призначення працює добре для багатьох випадків, але переконайтеся, що він може впоратися з напругою та струмом постачання без будь-яких проблем.

• Обчисліть резистор колектора

Вирішіть, скільки поточного вашого ланцюга потрібно подати на наступний етап.Потім виберіть напругу колектора, яка становить приблизно половину напруги живлення - це дає вашому сигнальному приміщенні рухатися вгору і вниз.Використовуйте закон OHM (r = v / i), щоб визначити правильне значення резистора.

• Обчисліть резистор випромінювача

Для кращої стабільності встановіть напругу випромінювача приблизно на 1 В або близько 10% напруги живлення.Оскільки струм випромінювача майже такий же, як і струм колектора, ви можете обчислити резистор випромінювача, поділивши напругу випромінювача на струм.

• Визначте базовий струм

Щоб знайти базовий струм, розділіть струм колектора на посилення транзистора (β або HFE).Якщо посилення змінюється, безпечніше використовувати нижній кінець діапазону, щоб переконатися, що транзистор все ще вмикається належним чином.

• Визначте базову напругу

Основна напруга-це напруга випромінювача плюс напруга базового випромінювача.Для кремнієвих транзисторів це приблизно 0,6 В.Отже, якщо випромінювач знаходиться на 1В, основа повинна бути приблизно на 1,6 В.

• Встановіть значення базового резистора

Використовуйте два резистори у роздільнику напруги (R1 і R2), щоб отримати правильну напругу біля основи.Хорошим правилом є те, щоб струм протікав через них приблизно в десять разів перевищує базовий струм.Це допомагає підтримувати базову напругу стабільною.Виберіть значення резистора на основі необхідної напруги та напруги вашої живлення.

• Додайте конденсатор обходу випромінювача

Щоб покращити посилення змінного струму, додайте конденсатор через резистор випромінювача.Це дозволяє змінювати сигнали обійти резистор, збільшуючи посилення.Виберіть конденсатор з реактивністю, рівним резистору випромінювача на найнижчій частоті.

• Виберіть вхідний конденсатор

Вхідний конденсатор повинен мати реактивність, яка відповідає вхідному опору з найменшою частотою вашого сигналу.Це дозволяє блокувати низькочастотні сигнали.Ви можете оцінити вхідний опір як приріст транзистора в разі значення резистора випромінювача.

• Виберіть вихідний конденсатор

Цей конденсатор передає посилений сигнал до наступного етапу під час блокування постійного струму.Виберіть значення, яке відповідає опору навантаження (наступної частини схеми) на найнижчій частоті, з якою ви працюєте.

• Переоцініть свої припущення

Як тільки ваш дизайн завершиться, знайдіть хвилинку, щоб повернутися назад і перевірити все.Переконайтесь, що транзистор все ще може впоратися з струмом та напругою, значення резистора мають сенс, і всі ваші варіанти конденсаторів підтримують правильні частоти.Швидкий огляд допомагає уникнути проблем пізніше.

Розуміння частотної реакції та пропускної здатності сигналу

Коли ви будуєте загальний підсилювач випромінювача, це допомагає знати, як він обробляє різний сигнал частоти.Деякі сигнали проходять легко, а інші можуть стати слабкішими залежно від деталей, які ви використовуєте, особливо конденсатори та резистори.

Діапазон частот, який ваш підсилювач може добре обробляти, називається його пропускна здатність.В дуже низький частоти, конденсатори можуть діяти як блоки, оскільки їх резистентність (називається реактивністю) піднімається вгору.В Високі частоти, вони дозволяють легше проходити сигнали.Ось чому важливо вибрати Значення конденсатора на основі найнижча частота з вашою схемою потрібно працювати.Наприклад, якщо ваш сигнал знизиться до 20 Гц, ваші конденсатори повинні бути достатньо великими, щоб пропустити це без зайвих втрат.

Конденсатор через резистор випромінювача - відомий як обхідний конденсатор— Також є великою різницею.Це допомагає Збільшити приріст підсилювача для сигналів змінного струму.Якщо цей конденсатор занадто малий, ваша схема може втрачати посилення на нижчих частотах.Але з правильним значенням це підвищує продуктивність, не впливаючи на налаштування постійного струму.

Розуміння цього допомагає вибрати деталі, які роблять ваш підсилювач працювати краще для сигналів, які ви використовуєте, будь то аудіо, датчики або інші джерела змінного струму.Після того, як ви отримаєте його повіс, регулювання дизайну для різних діапазонів частот стає набагато простішим.

Як виміряти та перевірити схему підсилювача

Після складання схеми підсилювача, це гарна ідея Перевірте, що все є Робота як очікувалося.Вам не потрібні складні інструменти - прості мультиметр часто достатньо, щоб розпочати роботу, і осцилоскоп корисно, якщо ви хочете детальніше подивитися на сигнал.

Почніть з використання мультиметра, щоб перевірити напруга живлення і підтвердити, що він досягає ланцюга.Потім виміряйте напругу на колектор, база, і випромінювати транзистора.У більшості випадків Колектор повинен бути десь близько половини напруги живлення, поки випромінювач буде трохи над землею.З базовий має бути приблизно 0,6 вольт вище, ніж випромінювач Якщо ви використовуєте кремній транзистор.Ці читання допомагають вам знати, чи транзистор упереджений належним чином і готовий до посилення.

Якщо у вас є генератор сигналів і осцилоскоп, ви можете перевірити, як підсилювач обробляє невеликий сигнал змінного струму.Підключити a низькочастотна синусова хвиля до входу та перевірте вихід на обсяг.Ви повинні побачити a Більша версія вхідного сигналу, перевернута догори дном.Якщо вихід виглядає Занадто слабкий або спотворений, подвійно перевірте значення резистора або конденсатора.

Навіть без обсягу ви можете спробувати використовувати аудіосигнал- як з телефону або музичного плеєра - і підключити маленький оратор до виходу через a конденсатор.Якщо ви чуєте звук, це означає, що підсилювач працює.

Тестування Допомагає переконатися, що ваша схема робить те, що він повинен, а також дає вам краще відчути, як це поводиться.Це простий, але корисний крок, який робить ваш проект більш надійний.

Більше допомоги у виборі транзисторів

Як ви проводите більше часу на роботу транзисторні схеми, особливо поширений підсилювачі випромінювача, вибір Правий транзистор стає простішим і природним.Спочатку, можливо, відчувати, що є занадто багато варіантів, але з часом ви отримаєте краще розуміння того, що найкраще підходить для різних типів ланцюгів.Ви почнете розпізнавати візерунки - наприклад, для яких транзистори корисні для підсилювачі загального призначення і які з них більше підходять перемикання.

Для схеми підсилювача, зазвичай вам захочеться транзистор, який пропонує пристойна вигода, обробляє ваш напруга живлення комфортно, і добре працює на частота Ви працюєте з.Вам не завжди потрібно щось високе-багато Поширені, доступні транзистори Працюйте ідеально для Основні підсилювачі аудіо або сигналу.

З іншого боку, якщо ви будуєте ланцюг, де транзистор діє більше як Перемикач в експлуатації—Ко, як контроль Світлодіод, двигун або естафета—Зем Перемикання транзистора.Вони призначені для Увімкніть і вимкніть швидко і обробляти різкі зміни струму без відставання.Навіть якщо транзистор має високошвидкісна оцінка або a Швидкий час реагування (Як і високий FT), це не завжди означає, що він буде добре працювати в комутаційному ланцюзі. Перемикання транзисторів зроблені для обробки Швидкі переходи та раптові навантаження ефективніше.

Отже, як правило, спробуйте відповідати транзистору до роботи це потрібно зробити.З практикою ви знайдете кілька Параметри переходу Це працює в більшості ваших схем.Чи це для посилення сигналу або виконуючи роль як цифровий перемикач, використання Правий тип транзистора допоможе вашим схем бігати надійно і виконати так, як ви очікуєте.

Висновок

Тепер, коли ви дослідили, як працює загальний підсилювач випромінювача та як побудувати крок за кроком, ви повинні відчувати себе впевненіше складати власну схему.Незалежно від того, чи працюєте ви з простими логічними сигналами або посилюючи входи змінного струму, такі як аудіо, цей тип схеми є суцільним вибором.Просто не забудьте зайняти свій час за допомогою розрахунків і подвійні перевірте значення компонентів.Трохи практики вам буде легше створювати підсилювачі, які добре працюють для будь -якого проекту, над яким ви працюєте.
