BC548 Transistor: Робота, переваги та використання ланцюга

Транзистор BC548 - це загальноприйнятий компонент в електронних схемах для перемикання та посилення сигналів.Він є універсальним, надійним і підходить для застосувань з низькою потужністю.Ця стаття досліджує її функції, принципи роботи, конфігурацію PIN та різні використання, забезпечуючи чітке розуміння його функціональності.

Каталог

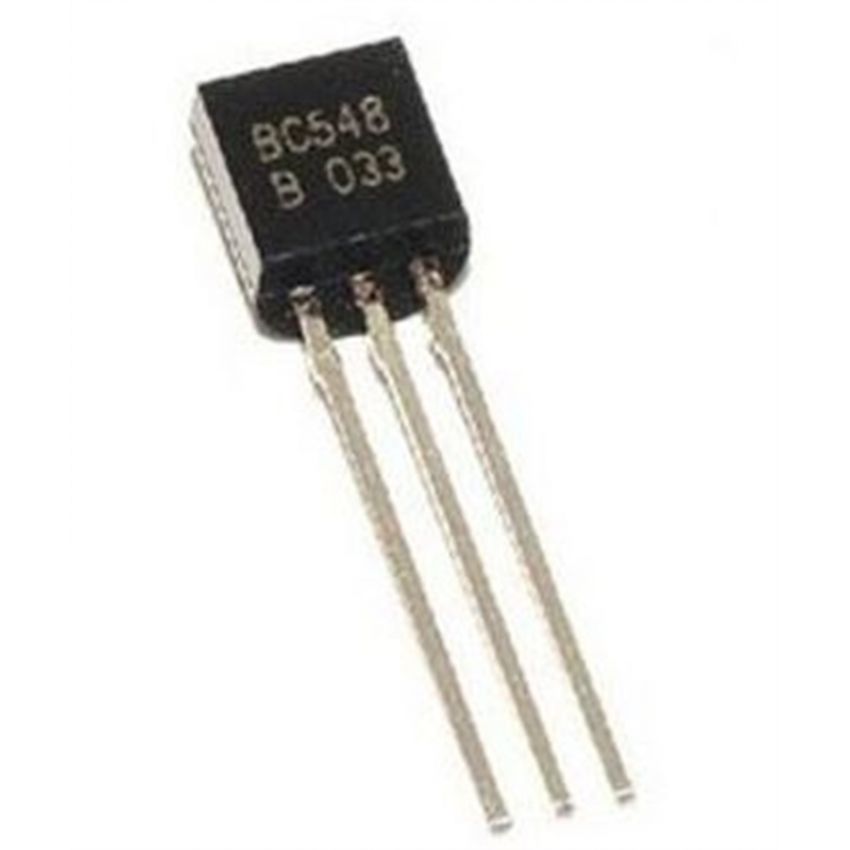

Огляд транзистора BC548 NPN

З BC548 є широко використовуваним транзистором біполярного з'єднання NPN, призначеним для таких завдань, як перемикання та посилення сигналів в електронних схемах.Він може обробляти навантаження до 500 мА при використанні як перемикач, що робить його універсальним для різних застосувань з низькою потужністю.Цей транзистор поставляється у трьох варіантах: BC548A, BC548Bі BC548C.Основна відмінність цих моделей полягає у їх значень посилення струму постійного струму.

Коефіцієнт посилення для BC548A коливається між 110 і 220, тоді як BC548B має діапазон посилення від 200 до 450, а BC548C пропонує найвищий діапазон від 420 до 800. Ці значення визначають, наскільки транзистор може посилити сигнал, саме тому, саме тому, саме томуВибір правильного варіанту на основі потреб вашої схеми має вирішальне значення.Незалежно від того, чи працюєте ви над посиленням або комутацією завдань, BC548 пропонує надійне та ефективне рішення.

Детальне функціонування транзистора BC548

Транзистор BC548 працює за допомогою невеликого струму на своєму базовому терміналі для управління потоком більшого струму між його колектором та терміналами випромінювача.Для правильної роботи поточний, що подається до бази, повинен обмежуватися не більше 5 мА.Коли основний штифт підключений до землі, з'єднання між колектором та випромінювачем залишається відкритим, що запобігає проникненню будь -якого струму.

Коли сигнал застосовується до базового терміналу, він закриває це з'єднання, що дозволяє струму протікати між колектором та випромінювачем.Цей стан називають областю насичення, де транзистор повністю "увімкнено", і він може обробляти до 500 мА струму.З іншого боку, коли сигнал до основи видаляється, транзистор потрапляє в область відсічення, вимикаючи повністю "вимкнено" і зупиняючи потоку струму.

Якщо ви незначно збільшуєте напругу на базовому терміналі, це може спричинити значну зміну струму, що протікає через колектор та випромінювач.Клеєна випромінювача сильно допована порівняно з іншими клемами, що робить напругу колектора вище, ніж базова напруга.Така поведінка дозволяє BC548 ефективно посилити сигнали, що робить його надійним вибором для багатьох завдань комутації та посилення.

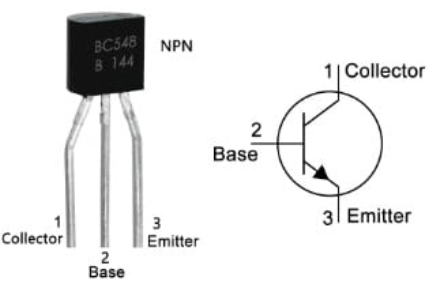

BC548 MAYOT та конфігурація транзистора

Транзистор BC548 має три термінали, кожен відіграє чітку роль у своїй роботі.Ці термінали відрізняються за їх допінговими рівнями та конкретними завданнями всередині ланцюга.Розуміння конфігурації PIN -коду допоможе вам правильно підключити транзистор у вашій схемі.

• PIN-1 (колектор): Тут поточний входить до транзистора.Він діє як вхідний клем для основного потоку струму в ланцюзі.

• PIN-2 (основа): Базовий термінал-це контрольна точка транзистора.Невеликий струм, що застосовується тут, регулює більший струм, що протікає між колектором та випромінювачем.

• PIN-3 (випромінювач): Це клем, через який струм виходить з транзистора після завершення його шляху через ланцюг.

Основні особливості та технічні характеристики транзистора BC548

Особливості та технічні характеристики транзистора BC548 детально описані нижче, щоб забезпечити розуміння його функціональності та дизайну.

Параметр	Цінність
Тип транзистора	Дивополярний, NPN
Кількість шпильок	3
Тип пакету	До 92
Максимальний струм колектора (ІС)	500 мА
Максимальна напруга колектора-ематера (VCE)	30 В
Максимальна напруга на основі колектора (VCB)	30 В
Максимальна напруга на основі випромінювання (VEB)	5В
Частота переходу (FT)	150 МГц
Максимальне розсіювання колектора	625 МВт
Потужність постійного струму (HFE)	110 до 800
Діапазон роботи та зберігання	-55 ° C до +150 ° C
Тип кріплення	Крізь-отвір
Рівень чутливості до вологи (MSL)	1 (необмежений)
Максимальна потужність	500 МВт

Еквіваленти транзистора BC548

• BC547

• BC549

• BC550

• 2N2222

• 2N3904

• 2N3906

PNP Додаткові транзистори:

• BC557

• BC558

• BC556

Вказівки щодо безпечного використання транзистора BC548 у схемах

Для того, щоб транзистор BC548 працює добре і триває тривалий час, важливо дотримуватися кількох заходів безпеки.Завжди дотримуйтесь рекомендованих специфікацій, оскільки перевищення їх може завдати шкоди.Наприклад, уникайте підключення будь -якого навантаження, яке вимагає більше 30 В або 500 мА, оскільки це виходить за рамки транзистора.

Зверніть пильну увагу на штифтові з'єднання.Шпильки транзистора потрібно правильно підключити;Зміна або неправильне розміщення їх може призвести до несправності або постійних пошкоджень.Використання відповідного резистора на базовому терміналі є не менш важливим.Це допомагає контролювати струм, що надходить у основу, який не повинен перевищувати 5 мА.

Нарешті, переконайтеся, що робоча температура залишається в межах від -55 ° C до +150 ° C.Надмірне тепло або холод може знизити продуктивність транзистора або призвести до відмови.Дотримання цих простих кроків може допомогти вам отримати максимальну користь від транзистора BC548 у ваших проектах.

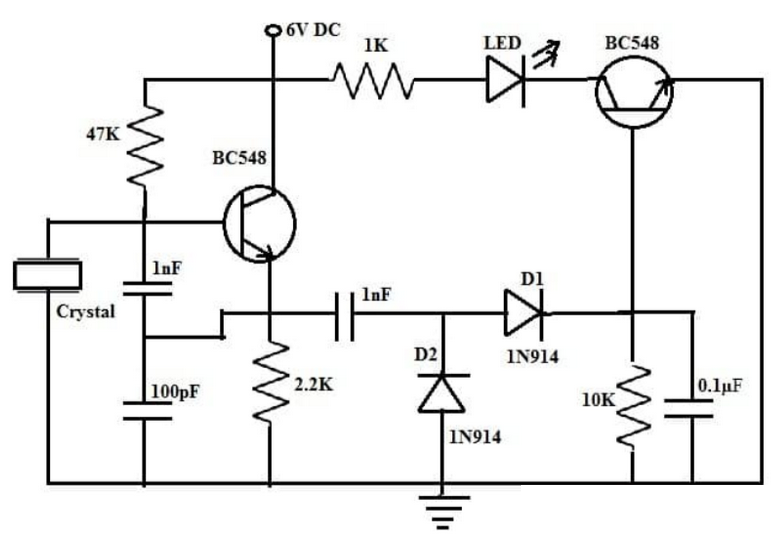

Кришталевий ланцюг тестера за допомогою транзистора BC548

Схема кристалічного тестера, побудована за допомогою транзистора BC548, - це простий та ефективний спосіб перевірити, чи працює кристалічний компонент належним чином.Кристали є ключовою частиною багатьох електронних проектів, оскільки вони допомагають генерувати конкретні частоти.Ця схема утворює осцилятор, і якщо кристал функціональний, світлодіод у ланцюзі моргне, щоб вказати, що він працює правильно.

Щоб створити цю схему, вам знадобиться кілька основних компонентів: джерела живлення 6В постійного струму, два транзистори BC548, два діоди 1N914, світлодіод та резистори 2,2 кОм, 47 кОм, 1kω та 10 кОм.Крім того, потрібні конденсатори значень 0,1 мкФ, 1NF та 100pf.Після того, як ви збираєте ланцюг за діаграмою, налаштування дозволить вам легко випробовувати кристали.

Коли кристал підключений, схема генерує коливання, що запускає перший транзистор BC548.Потім сигнал випромінюється діодами і фільтрують конденсаторами, перш ніж досягти другого транзистора BC548, який активує світлодіод.Світловий світлодіод вказує на робочий кристал, тоді як жодне світло не говорить про те, що кристал несправний.Цей простий тестер може заощадити час і переконатися, що кристали, що використовуються у ваших проектах, функціонують, як слід.

Принципи роботи ланцюга кристалічного тестера з BC548

Ця схема використовує два транзистори BC548, які працюють разом для перевірки функціональності кристала.Працюючи від живлення 6В, ланцюг призначений для безпечного управління потоком струму, розміщуючи резистори перед кожним компонентом.Кристал, що випробовує, з'єднаний безпосередньо з базовим терміналом першого транзистора (T1).

Коли кристал генерує коливання, він запускає T1, виробляючи вихід, який проходить через діоди 1N914.Ці діоди виправляють сигнал, який потім фільтрують конденсаторами, перш ніж він досягне основи другого транзистора (Т2).T2 підсилює сигнал і освітлює світлодіод, якщо кристал працює правильно.

Якщо світлодіод не світиться, кристал або несправний, або пошкоджений.Ця установка є дуже корисною для швидкої перевірки роботи кристалів, особливо у високочастотних проектах, де потрібні точні осцилятори.Простота та надійність цієї схеми роблять його цінним інструментом для забезпечення функціонування ваших кристалів, як очікувалося.

Переваги та переваги ефективності транзистора BC548

Розширена технологія процесів

Цей транзистор побудований за допомогою розширених технологій процесів, забезпечуючи ефективно та надійно працювати в широкому діапазоні ланцюгів.Використовувана технологія робить її придатною як для завдань комутації, так і для посилення, надаючи йому перевагу в продуктивності.

Низька напруга помилок

Транзистор BC548 призначений для отримання дуже низької напруги помилок.Це означає, що він працює з високою точністю, підтримуючи стабільність у вашому ланцюзі.Ця функція робить його надійним вибором для схем, що вимагає точності.

Висока швидкість комутації

Його здатність швидко перемикатися між станами та вимкненнями робить BC548 ідеальним для швидкого перемикання додатків.Незалежно від того, чи працюєте ви над цифровим ланцюгом або залежним від частоти налаштування, швидка відповідь забезпечує плавну продуктивність.

Повна напруга

Транзистор підтримує роботу повної напруги, що додає гнучкості до його використання.Він може ефективно обробляти максимальну напругу колектора до випромінювання, забезпечуючи безпечну та послідовну експлуатацію в його номінальних межах.

Високий струм та поводження з потужністю

З максимальним рейтингом струму 500 мА, BC548 здатний одночасно керувати кількома компонентами.Його потужність керування потужністю також робить її придатною для різних застосувань-від руху світлодіодів до реле.

Відмінний постійний приріст постійного струму

BC548 оснащений високим посиленням струму постійного струму, починаючи від 110 до 800, залежно від варіанту.Це робить його високоефективним для посилення сигналів, особливо в ланцюгах обробки аудіо та сигналів.

Низький рівень шуму

Порівняно з подібними транзисторами, такими як BC549 та BC550, BC548 видає менше шуму.Це робить його чудовим варіантом для схем, де зменшення шуму є пріоритетним, наприклад, в аудіосилфіторі або чутливих підсиленням сигналу.

Універсальна сумісність компонентів

Завдяки здатності обробляти до 500 мА, BC548 може керувати різноманітними компонентами.Його часто використовують з інтегрованими ланцюгами, іншими транзисторами, світлодіодами та реле, що робить його універсальним вибором для багатьох електронних додатків.

Застосування транзистора BC548

Посилення слабких сигналів

Транзистор BC548 зазвичай використовується в парах Дарлінгтона для посилення слабких сигналів.Паруючи його з іншим транзистором, він значно підвищує силу сигналу, що робить його ідеальним для додатків, що потребують високого посилення.

Сенсорні схеми

Цей транзистор є ключовим компонентом сенсорних схем, що допомагає обробляти та посилити сигнали від датчиків для подальшого використання в електронних системах.

Рушія навантажень з низькою потужністю

Завдяки своїй здатності обробляти навантаження до 500 мА, BC548 ідеально підходить для руху невеликих навантажень, таких як світлодіоди, реле та подібні пристрої з низькою потужністю.

Аудіо підсилення та модулі драйверів

BC548 часто використовується в аудіозаписах для посилення звуку.Він також використовується в різних модулях водія, включаючи світлодіодні драйвери, драйвери реле та комутаційні модулі.

Модулі підсилювача

Він широко використовується в різних типах модулів підсилювача, таких як підсилювачі сигналу, підсилювачі Push-Pull та аудіозаписи.Його високий приріст і низький шум роблять його відмінним вибором для цих додатків.

Загальне призначення

Ви знайдете BC548 у численних схемах загального призначення, таких як аудіо-підсилювачі, сенсорні комутатори, світлодіодні спалахи, схеми RF, датчики тепла та системи ШІМ (ширина імпульсної ширини).

Швидке перемикання та пристрої тривоги

Завдяки швидкій швидкості комутації BC548 використовується в пристроях швидкого перемикання та схемах тривоги.Ці програми виграють від його здатності швидко увімкнути та вимикати без затримок.

Заміна загального призначення

BC548 може замінити багато інших транзисторів загального призначення, таких як BC547 та 2N3904, в різних електронних проектах, що робить його універсальним замінником подібних компонентів.

Обробка навантаження широкого діапазону

Завдяки рейтингу струму колектора 500 мА, BC548 може керувати широким діапазоном навантажень, що робить його придатним для схем, які потребують одночасно декількох компонентів.

Попередні програми

Його відмінне розсіювання колектора та високий приріст струму постійного струму роблять BC548 ідеальним для використання як на етапі посилення, так і на етапі попередньої ампліфікації.Це забезпечує чітку обробку сигналів та ефективну продуктивність.
