Електрорушійна сила (ЕРС): визначення, формула, типи та як це працює

У цій статті ви дізнаєтеся, що таке електрорушійна сила (ЕРС) і як вона постачає енергію, яка забезпечує рух струму в ланцюзі.Ви побачите, як ЕМП працює всередині таких джерел, як батареї, генератори та сонячні елементи, і як внутрішній опір впливає на напругу, яку ви отримуєте.Ви також вивчите різні типи ЕМП і формули, які використовуються для їх опису.Наприкінці ви зрозумієте, як вимірюється ЕРС і чим вона відрізняється від різниці потенціалів.

Каталог

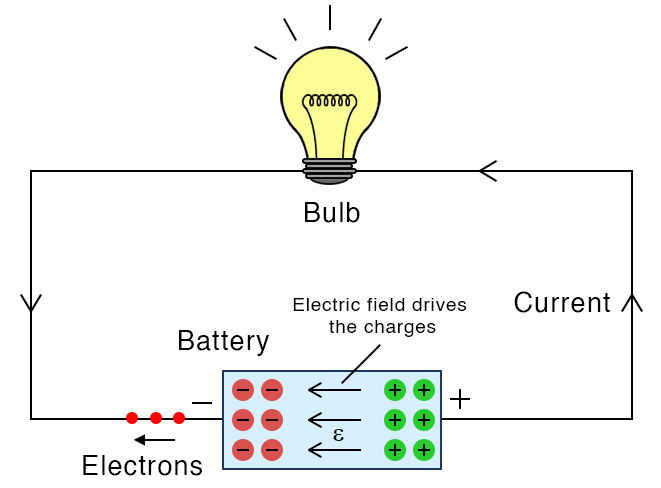

Малюнок 1. Електрорушійна сила (ЕРС) у ланцюзі

Що таке електрорушійна сила?

Електрорушійна сила (ЕРС) — це напруга, створювана джерелом, яке проходить електричний струм у ланцюзі.Незважаючи на свою назву, це не справжня «сила», а енергія, що постачається на одиницю заряду такими пристроями, як батареї, генератори, сонячні елементи та інші системи перетворення енергії.ЕМП визначає, скільки електричної енергії джерело здатне забезпечити навантаження.На малюнку вище показано, як електрорушійна сила (ЕРС) рухає заряди всередині джерела енергії та ініціює потік струму в ланцюзі.

Як працює електрорушійна сила?

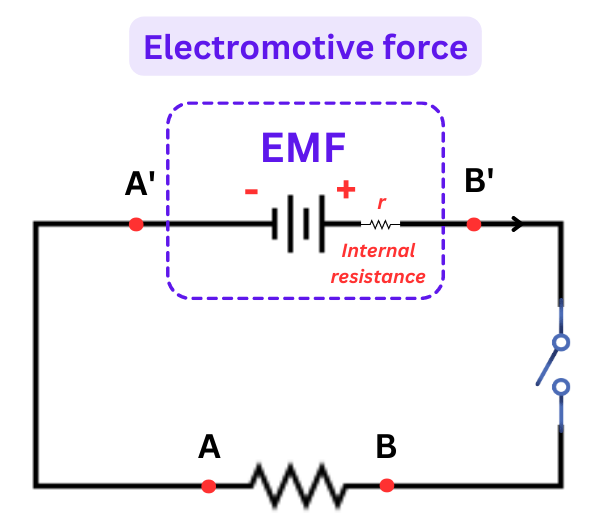

Рисунок 2. Принцип роботи ЕМП

На малюнку вище показано, як електрорушійна сила (ЕРС) створює та підтримує різницю потенціалів усередині джерела енергії.ЕМП працює, перетворюючи іншу форму енергії в електричну, розділяючи заряди всередині джерела та встановлюючи напругу на його клемах.

В акумуляторі електрохімічні реакції переміщують заряди, а в генераторі змінні магнітні поля штовхають заряди через електромагнітну індукцію.У всіх випадках ЕМП виконує роботу по створенню зарядів проти внутрішнього електричного поля.

Коли ланцюг замкнутий, ця різниця потенціалів дозволяє протікати струму.У відкритому стані ЕМП все ще присутній, але не може виробляти струм.На діаграмі також показано внутрішній опір джерела (r), який зменшує напругу на клемах під час протікання струму.

Формула електрорушійної сили

Стандартне рівняння для акумулятора таке:

або еквівалентно,

Де:

• ε = електрорушійна сила

• V = напруга на клемі

• I = струм

• R = зовнішній опір/опір навантаження

• r = внутрішній опір джерела

Обидві форми виражають однакову залежність між ЕРС, напругою на клемах і внутрішнім опором.

Види електрорушійної сили

Різні технології створюють ЕМП за допомогою різних механізмів:

Хімічна ЕМП

Хімічна ЕМП виникає, коли електрохімічні реакції всередині батарей і елементів розділяють заряди, створюючи різницю потенціалів.Це вважається типом ЕМП, оскільки хімічна енергія безпосередньо перетворюється в електричну енергію, яка керує струмом.На відміну від електромагнітної або сонячної ЕМП, хімічна ЕМП не залежить від руху чи світла, вона залежить виключно від хімічних процесів.

Електромагнітна ЕМП

Електромагнітна ЕРС виникає, коли провідник відчуває змінне магнітне поле, яке індукує напругу відповідно до закону індукції Фарадея.Цей тип ЕМП генерується в таких пристроях, як генератори, генератори змінного струму та трансформатори.Порівняно з хімічною ЕРС, вона базується на механічному русі або змінах магнітного потоку, а не на хімічних реакціях.

Сонячна або фотоелектрична ЕРС

Сонячна або фотоелектрична ЕМП виникає, коли фотони сонячного світла живлять електрони в напівпровідникових матеріалах, дозволяючи їм вільно рухатися та створювати напругу.Він кваліфікується як тип ЕМП, оскільки світлова енергія перетворюється безпосередньо в електричну.На відміну від хімічної або електромагнітної ЕМП, фотоелектрична ЕМП не потребує рухомих частин і повністю залежить від інтенсивності світла.

Термоелектрична ЕРС

Термоелектрична ЕРС генерується, коли два контакти різних металів відчувають різницю температур, змушуючи носії заряду мігрувати з гарячих областей до холодних.Це температурне поділ заряду формує вимірну ЕРС, тому термопари покладаються на цей механізм.На відміну від сонячної або електромагнітної ЕМП, термоелектрична ЕМП залежить виключно від теплової енергії, а не від світла чи магнітних полів.

П'єзоелектрична ЕРС

П’єзоелектрична ЕРС виникає, коли до певних кристалічних матеріалів прикладається механічна напруга, що змушує електричні заряди зміщуватися в структурі.Це спричинене напругою поділ заряду генерує напругу, що робить його окремою категорією ЕРС на основі механічного перетворення енергії.У порівнянні з хімічною або термоелектричною ЕМП, п’єзоелектрична ЕМП майже миттєво реагує на зміни тиску і не потребує тепла, світла чи хімічних реакцій.

Вимірювання електрорушійної сили

Точне вимірювання ЕМП є важливим для оцінки енергосистеми, діагностики акумулятора та електричного тестування.

Використання вольтметра

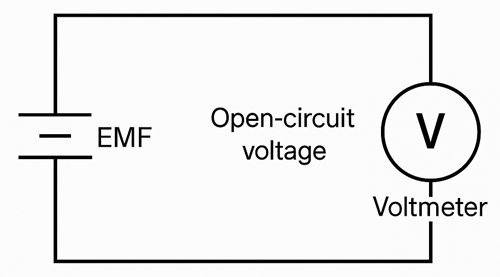

Малюнок 3. Вимірювання ЕРС за допомогою вольтметра

На малюнку вище показано просту схему розімкнутого ланцюга, яка використовується для вимірювання ЕРС джерела.Вольтметр вимірює ЕРС, підключаючись до відкритих клем джерела, що дозволяє зчитувати повну напругу без струму.Цей метод вважається дійсним, оскільки високий внутрішній опір вольтметра запобігає навантаженню, гарантуючи, що внутрішній опір джерела не впливає на вимірювання.Порівняно з потенціометрами або цифровими приладами, вольтметри простіші та швидші у використанні, але вони пропонують меншу точність у чутливих додатках.

Метод потенціометра

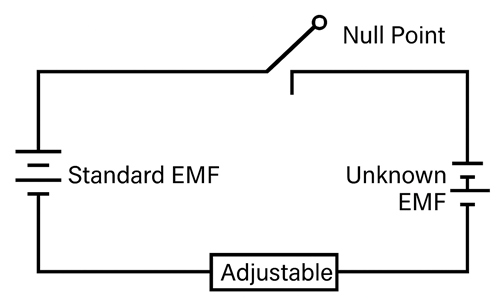

Малюнок 4. Вимірювання ЕРС за допомогою потенціометра

Діаграма вище ілюструє налаштування нульового балансу, що використовується для потенціометричного вимірювання ЕРС.Потенціометр вимірює ЕРС, порівнюючи невідому напругу зі стандартною еталонною напругою за допомогою техніки нульового балансу, коли струм не споживається з джерела.Цей метод вважається одним з найточніших способів вимірювання ЕРС, оскільки повністю виключає похибки навантаження.На відміну від вольтметрів або цифрових мультиметрів, потенціометри повільніші та складніші в налаштуванні, але вони забезпечують високу точність для лабораторних і калібрувальних робіт.

Цифрові інструменти

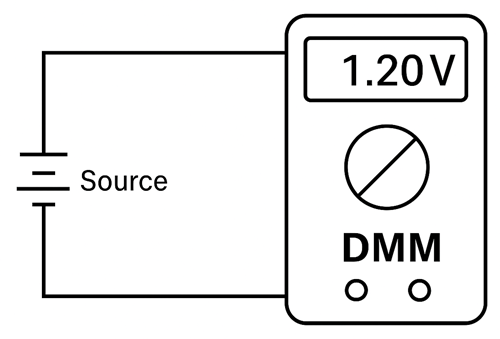

Рисунок 5. Вимірювання ЕРС за допомогою цифрового мультиметра

На малюнку вище показано, як цифровий мультиметр зчитує ЕРС безпосередньо на клемах джерела.Цифрові мультиметри (DMM) вимірюють ЕРС шляхом вимірювання напруги на клемах джерела за допомогою електронних схем.Вони широко використовуються, оскільки поєднують у собі зручність, цифрову точність і можливість вимірювання кількох електричних величин.Однак, порівняно з потенціометрами, цифрові мультиметри можуть створювати невеликі помилки навантаження через свій кінцевий вхідний опір, хоча вони залишаються більш практичними та зручними для користувача, ніж інші методи.

Застосування електрорушійної сили

ЕМП важлива для широкого спектру електричних і електронних систем, зокрема:

• Живлення навантажень за допомогою батарей, генераторів і сонячних батарей

• Запуск промислового обладнання та електродвигунів

• Системи заряджання, такі як блоки безперебійного живлення, автомобільні акумулятори та накопичувачі відновлюваної енергії

• Генерування вимірювальних сигналів у термопарах, п'єзоелектричних датчиках та інших перетворювачах

• Системи збору енергії для віддалених і портативних пристроїв

• Підтримання рівня напруги в електромережах

Електрорушійна сила (ЕРС) проти різниці потенціалів (PD)

Нижче наведено різницю між ЕРС і різницею потенціалів, щоб допомогти вам побачити, як кожен з них поводиться в ланцюзі.

Аспект	Електрорушійний Сила (ЕМП)	потенціал Різниця (PD)
Визначення	Енергія подається за одиницю заряду джерелом	Енергія використовується на одиницю заряду між двома точками
Розташування	Зустрічається всередині джерела	З'являється через зовнішні компоненти
Схема Стан	Вимірюється коли ланцюг відкритий	Вимірюється коли тече струм
Причина	Джерело висуває звинувачення	Звинувачення втрачати енергію під час течії
Представляє	Всього забезпечена енергія	Енергія споживається
символ	E або ε	В
Значення Відношення	Завжди ≥ PD	Завжди ≤ ЕРС при протіканні струму
внутрішній Ефект опору	Не впливає за навантаженням	Зменшує коли навантаження/внутрішній опір споживає енергію
Джерело Приклади	акумулятори, генератори, сонячні батареї	Резистори, двигуни, лампи
фізичний Значення	Диски струму в ланцюг	Протистоїть струм через компоненти
Робота Готово	Робота зроблено за обвинуваченням	Робота виконано зарядами
одиниця	вольт (V)	вольт (V)
Існування у відкритому контурі	існує навіть у відкритому стані	Нуль коли відкрито (без струму)
Напрямок	Негативний → позитивне внутрішнє джерело	Позитивний → мінус у зовнішньому ланцюзі
Джерело Поведінка	Вказує сила джерела	Вказує падіння напруги на компонентах

Висновок

Електрорушійна сила важлива, оскільки вона показує, як джерела електрики створюють і передають енергію в ланцюг.Різні форми ЕМП походять від хімічних реакцій, магнітних полів, світла, тепла або механічного тиску.ЕМП можна виміряти декількома способами, кожен із яких має різні рівні точності.Розуміння ЕМП, її типів і того, як вона порівнюється з різницею потенціалів, допомагає ефективніше працювати з електричними системами.
