Пояснили генератори функцій

У електроніці виправлення правильних справ дуже важливо, і генератори функцій допомагають вам зробити саме це.Ці гнучкі інструменти є обов'язковими для створення різних форм хвиль, які є шаблоном електричних сигналів, які ви можете використовувати для тестування, аналізу та тонко налаштованих електронних схем.Незалежно від того, чи працюєте ви над простим аудіопроектом або розробляєте розширені системи зв'язку, знаючи, як працюють генератори функцій, дуже корисно для того, щоб переконатися, що ваші конструкції працюють як очікувалося.Ця стаття проведе вас через різні типи форм хвиль, які можуть виробляти генератори функцій, різні типи наявних генераторів функцій та їх використання в різних галузях.Зрештою, ви краще розумієте, як вибрати правильний інструмент для конкретних потреб.

Каталог

Малюнок 1: можливості генератора функцій

Можливості генератора функцій

Генератори функцій - це інструменти, що використовуються в електроніці для створення різних форм хвиль, які допомагають тестуванню та аналізу різних схем.Знання різних форм хвиль, які вони виробляють, може допомогти вам ефективніше використовувати ці інструменти.

Синусна хвиля

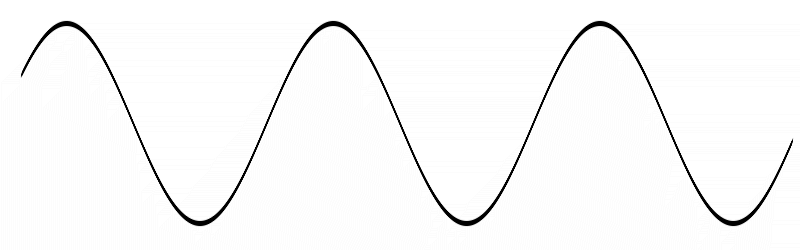

Малюнок 2: синусова хвиля

Синайна хвиля - одна з найпростіших форм хвиль, відома своїм плавним, безперервним потоком між високими та низькими точками.Він має лише одну частоту, а це означає, що він не додає додаткового шуму або спотворення ланцюга.Це робить синусою хвилею особливо корисною, коли ви хочете перевірити аналогові схеми, як -от аудіосистеми, де вам потрібно перевірити, чи звук чіткий і вільний від спотворення.

Квадратна хвиля

Малюнок 3: квадратна хвиля

Квадратна хвиля характеризується її швидкими стрибками між високими та низькими станами.Це особливо зручно для тестування цифрових схем.Ця форма хвилі часто використовується як тактовий сигнал для збереження операцій цифрових пристроїв синхронізацією.Гострі переходи в квадратній хвилі роблять її ідеальною для тестування того, наскільки швидкі та точно цифрові компоненти, як -от логічні ворота, реагують на зміни.

Пульсна хвиля

Малюнок 4: імпульсна хвиля

Імпульсна хвиля схожа на квадратну хвилю, але дозволяє більше контролювати тривалість її високих і низьких станів.Це робить його дуже корисним у цифрових додатках, які потребують точних термінів.Наприклад, імпульсні хвилі використовуються для контролю швидкості двигунів або регулювання яскравості світлодіодів за допомогою методики, яка називається модуляцією ширини імпульсу (ШІМ).

Трикутна хвиля

Малюнок 5: Трикутна хвиля

Трикутна хвиля рухається вгору і вниз по прямій лінії між найвищими та найнижчими точками.Цей простий рух вгору-вниз робить його чудовим для тестування підсилювачів та інших схем, які повинні рівномірно реагувати на зміни в сигналі.Якщо у відповіді підсилювача є спотворення або нерівномірність, під час використання трикутної хвилі буде простіше помітити.

Саутобова хвиля

Рисунок 6: Саутут хвиля

Хвиля Sawtooth отримує свою назву, оскільки вона виглядає як зуби пилки, при швидкому підйомі або падінні з подальшим поступовим поверненням до вихідної точки.Ця форма хвилі зазвичай використовується в таких програмах, як генерування сигналів сканування для старих екранів телебачення або створення конкретних звуків у музичних синтезаторах.Унікальна форма хвилі Sawtooth створює широкий спектр частот, що робить її корисною для тестування того, як схеми обробляють більш складні сигнали.

Типи генераторів функцій

Генератори функцій - це інструменти, що використовуються в електроніці для створення різних електричних форм хвиль, які є візерунками електричних сигналів, які повторюються з часом.Ці інструменти поставляються в різних типах, кожен з яких розроблений для конкретних завдань.Розуміння відмінностей між цими типами може допомогти вам вибрати правильний для того, що вам потрібно зробити.

Генератори аналогових функцій

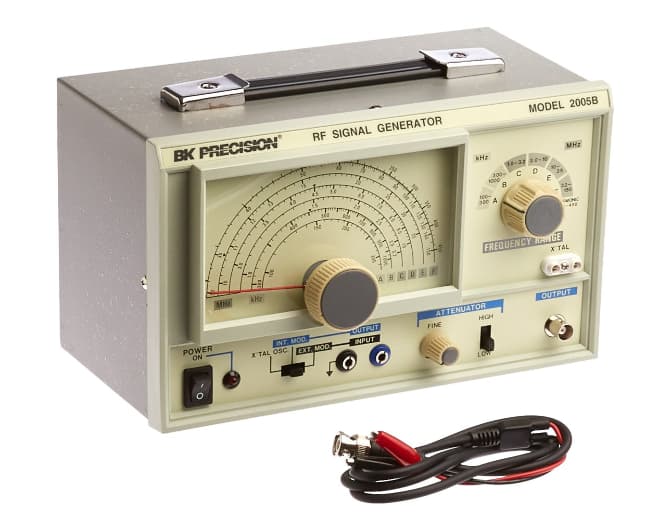

Малюнок 7: Генератор аналогових функцій

Генератори аналогових функцій - це традиційний вид, відомий тим, що він простий і не надто дорогий.Вони створюють безперервні сигнали, використовуючи основні електронні компоненти, такі як оперативні підсилювачі або фазові петлі (PLLS).Ці сигнали зазвичай включають основні форми хвиль, такі як синуси, квадратні та трикутники.Однак генератори аналогових функцій, як правило, пропонують менше функцій і менш точні порівняно з цифровими моделями.Це робить їх хорошим вибором, коли вам не потрібна точна точність, але все ще потрібен надійний інструмент.Наприклад, вони добре працюють у навчальних умовах або для простих тестування схеми.

Цифрові генератори функцій

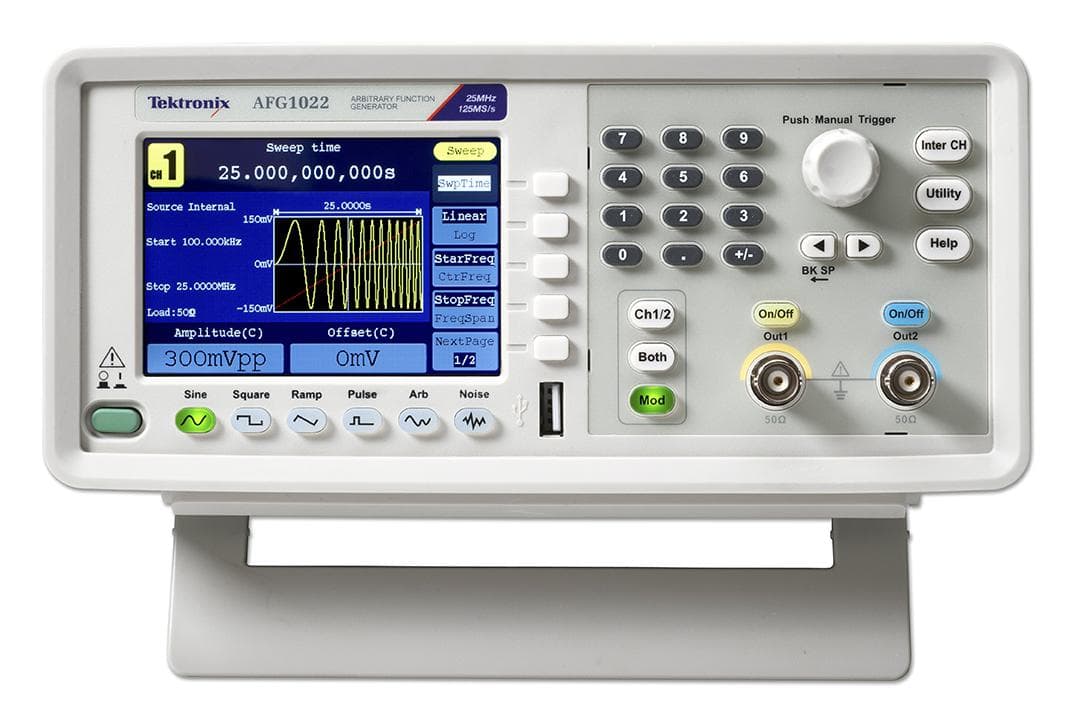

Малюнок 8: Генератор цифрових функцій

Генератори цифрових функцій використовують технологію, що називається прямим цифровим синтезом (DDS) для створення форм хвиль.Ця технологія дозволяє цим генераторам створювати найрізноманітніші форми хвиль з більшою точністю та стабільністю.Генератори цифрових функцій надають вам більше контролю над частотою, амплітудою та фазою сигналів, які вони виробляють.Через їх точність та гнучкість генератори цифрових функцій добре підходять для більш досконалих завдань, таких як дослідження, розробки та детальне електронне тестування.Вони можуть створювати більш складні форми хвиль і легко програмувати, саме тому вони часто використовуються, коли потрібні точні контроль за характеристиками сигналу.

Довільні генератори форм хвиль (AWGS)

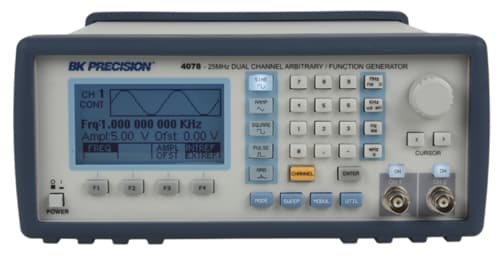

Малюнок 9: Довільний генератор форми хвиль (AWG)

Довільні генератори форм хвиль (AWG) дозволяють користувачам створювати власні форми хвиль, що робить їх корисними для спеціалізованого тестування, особливо в телекомунікаціях, де потрібні складні сигнали.Завдяки розширеним функціям, які точно імітують реальні сигнали, вони є цінними інструментами.Аналогічно, генератори функцій є універсальними та використовуються в багатьох полях.У лабораторіях електроніки вони імітують умови реального світу для тестування та усунення несправностей, забезпечуючи належним чином системи.У дослідженні та розробці вони тестують нові конструкції, створюючи різні сигнали, допомагаючи продуктам добре працювати в реальних сценаріях.У медичній галузі генератори функцій тонко налаштовані медичні пристрої, такі як кардіостимулятори та ультразвукові машини для забезпечення належної функції.У автомобільній промисловості вони імітують сигнали двигуна та транспортного засобу для перевірки контрольних одиниць, сприяючи покращенню продуктивності системи та забезпеченню надійної роботи.

Методи модуляції в генераторах функцій

Методи модуляції в сучасних генераторах функцій дозволяють регулювати форми хвиль для конкретного використання, особливо в системах зв'язку.Ці методи змінюють різні аспекти хвилі - наприклад, її розміром, швидкістю чи положенням - на основі зовнішнього сигналу, що дозволяє надсилати інформацію.

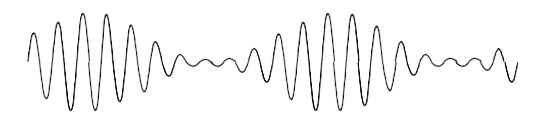

Малюнок 10: Амплітудна модуляція (AM) Форма хвилі

Амплітудна модуляція (AM) - це метод, коли розмір форми хвилі змінюється в черзі з модулюючим сигналом.Цей підхід зазвичай використовується в системах комунікації, особливо в радіопередачі, де сила сигналу відображає інформацію, що надсилається.Регулюючи амплітуду, AM дозволяє передавати звук або дані на великі відстані.Однак, швидше за все, на нього впливатимуть шум і перешкоди, що може зробити отриманий сигнал менш чітким.

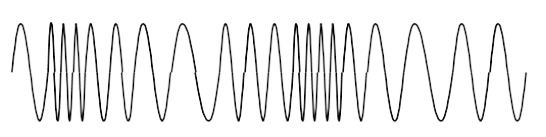

Рисунок 11: Форма хвилі модуляції частоти (FM)

Модуляція частоти (FM) змінює швидкість форми хвилі відповідно до модулюючого сигналу.На відміну від AM, де розмір змінюється, FM зберігає розмір однаково, але зміщує швидкість, щоб кодувати інформацію.Цей метод широко застосовується в радіопередачі, особливо на радіо FM.Однією з головних переваг FM над AM є те, що на нього менше впливає шум і перешкоди, що робить його кращим для передачі високоякісних звукових сигналів.

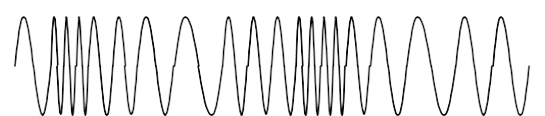

Малюнок 12: Фазова модуляція (ПМ) Форма хвилі

Фазова модуляція (ПМ) регулює положення форми хвилі на основі модулюючого сигналу.У цьому випадку фаза відноситься до того часу, коли починається форма хвилі, або її кут відносно еталону.Змінивши фазу, PM може кодувати дані у форму хвилі.Цей метод часто використовується в розширених системах зв'язку, таких як Wi-Fi та GSM Networks, де він допомагає забезпечити швидку та надійну передачу даних.ПМ іноді поєднується з іншими методами модуляції для підвищення продуктивності та ефективності систем зв'язку

Типи форматів генератора функцій

Інструменти для лавки

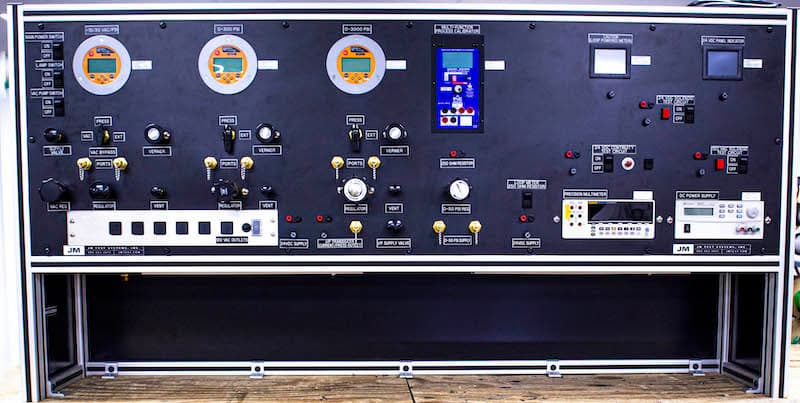

Малюнок 13: Інструменти для лавки

Генератори функцій лавки-це окремі одиниці, які зазвичай використовуються в лабораторіях та районах розвитку.Вони пропонують багато функцій, таких як різні типи форм хвиль, зміни частоти та коригування амплітуди.Ці пристрої розроблені за допомогою простих у користуванні елементів керування, включаючи ручки, кнопки та екрани, що робить їх простими для роботи.Ці інструменти є надійними та точними, що робить їх придатними як для навчальних, так і для професійних ситуацій тестування, коли точність дуже важлива.

Інструменти на основі стійки

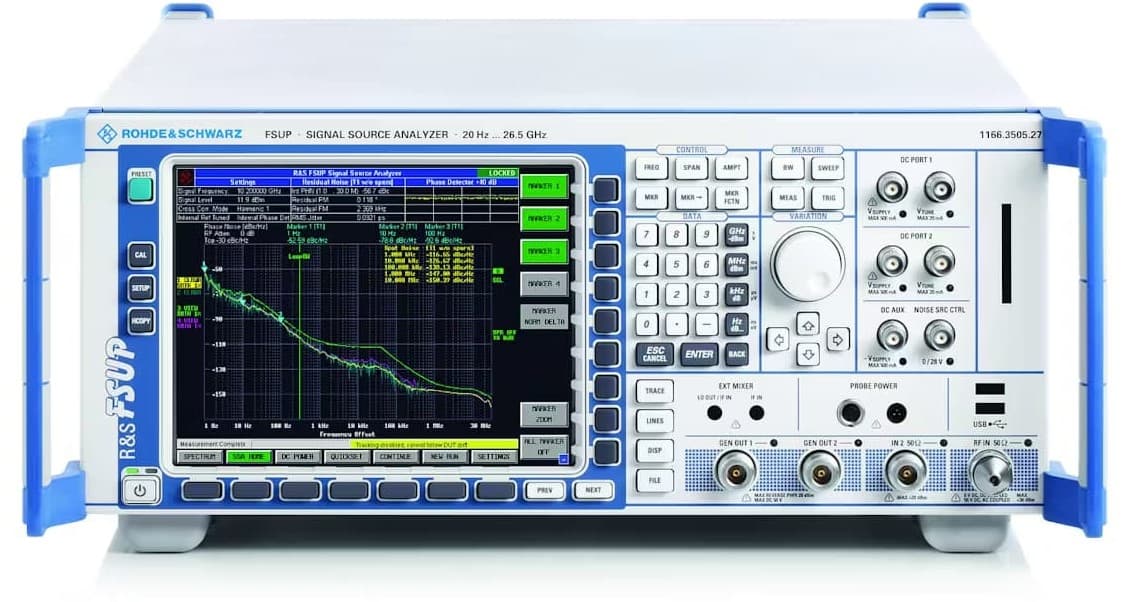

Малюнок 14: Генератор функцій на основі стійки

Генератори функцій на основі стійки-це модульні пристрої, розроблені для частини більших автоматизованих тестових систем.Їх модульна конструкція дозволяє їм легко укладати та встановлювати всередині стійки, що робить їх гнучкими для складних потреб тестування.Ці генератори, як правило, використовуються в місцях, де заощадження місця та можливість масштабування є важливими, як у масштабних промислових тестуваннях або перевірки якості виготовлення.Вони часто пропонують параметри дистанційного керування, що дозволяє їм плавно працювати в автоматизованих системах.

USB -генератори функцій

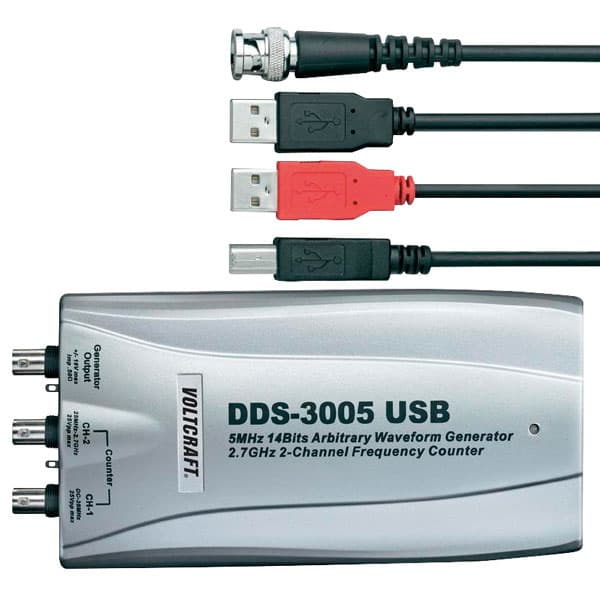

Малюнок 15: Генератор функцій USB

Генератори функцій USB - це невеликі портативні пристрої, які підключаються до комп'ютера через порт USB.Вони контролюються програмним забезпеченням, що дозволяє користувачам створювати та регулювати форми хвиль безпосередньо з комп’ютерів.Ці генератори ідеально підходять для тестування в полі чи інших ситуаціях, коли переносні та прості у використанні є пріоритетним.Незважаючи на те, що вони невеликі, генератори функцій USB можуть запропонувати багато функцій, але вони можуть бути не такими точними або довговічними, як більші, виділені одиниці.

Комп'ютерні генератори функцій

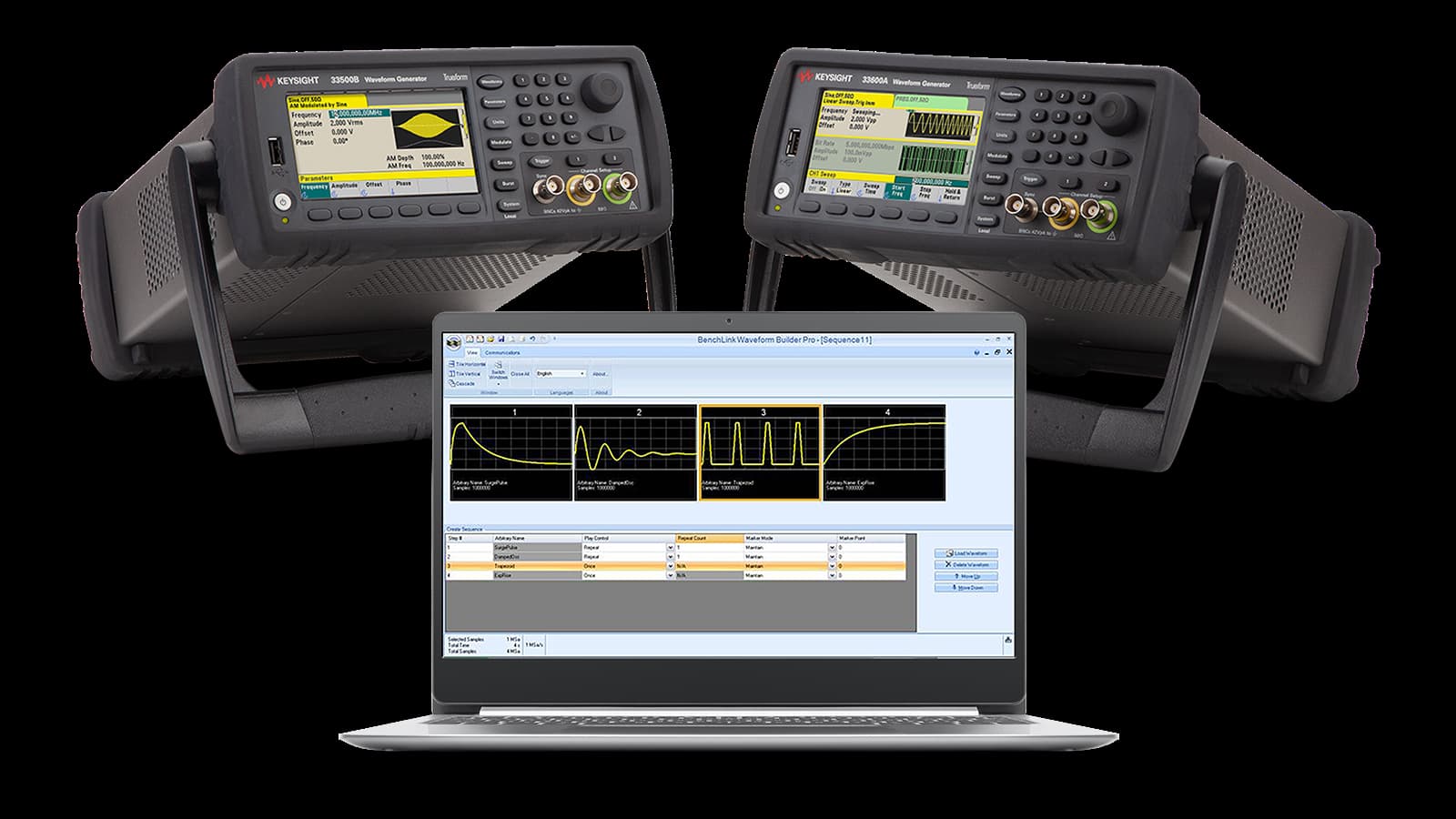

Малюнок 16: Генератори функцій на основі комп'ютера

Комп'ютерні генератори функцій Використовують програмне забезпечення для створення форм хвиль, використовуючи аудіо-вихід комп'ютера для створення сигналу.Цей формат дуже зручний для бюджету, оскільки використовує існуюче комп'ютерне обладнання.Однак точність та продуктивність комп'ютерних генераторів часто залежать від аудіо обладнання комп'ютера, що може обмежити їх використання в ситуаціях, які потребують високої точності.Вони найкраще підходять для простого, низькочастотного генерації сигналів, де низькі витрати-це головна мета.

Інтегровані генератори функцій осцилоскопа

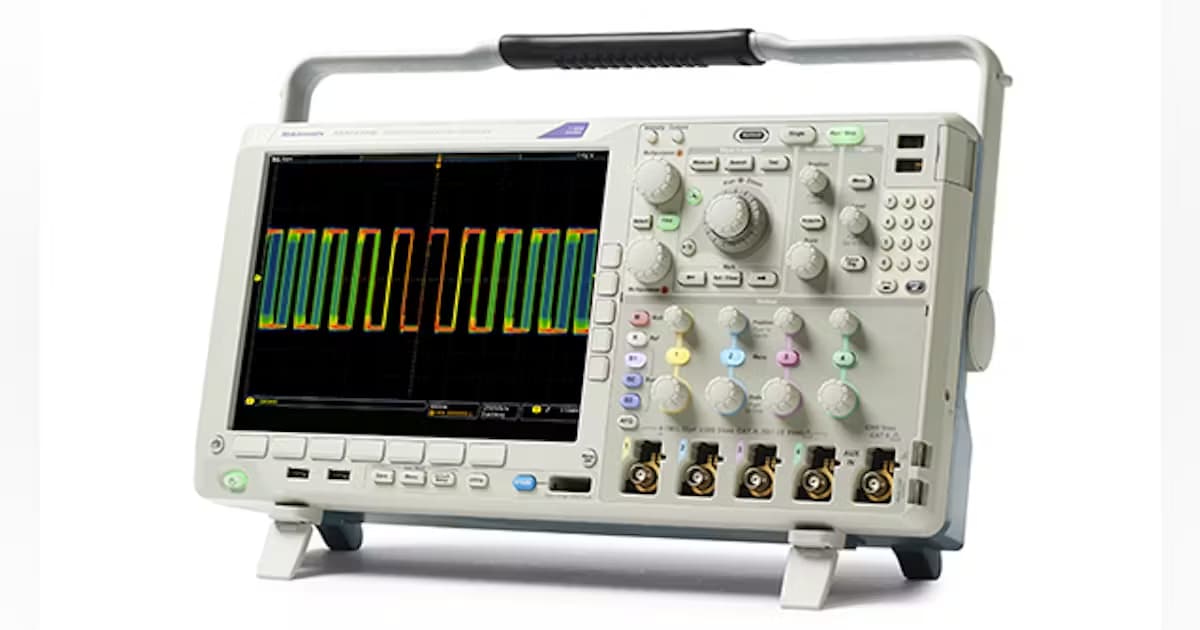

Малюнок 17: Осцилоскоп із вбудованим генератором функцій

Деякі осцилоскопи мають вбудований генератор функцій, пропонуючи зручне рішення все в одному як для створення, так і для аналізу сигналів.Ця комбінація дозволяє користувачам генерувати сигнал і негайно перевіряти його, не потребуючи окремих пристроїв.Хоча цей формат зручний і економить простір, він може не пропонувати настільки широкий діапазон форм хвиль, як окремі генератори функцій.Ці інтегровані пристрої чудово підходять для навчання та загального тестування, де оцінюються простота використання та компактна конструкція.

Специфікації генератора функцій

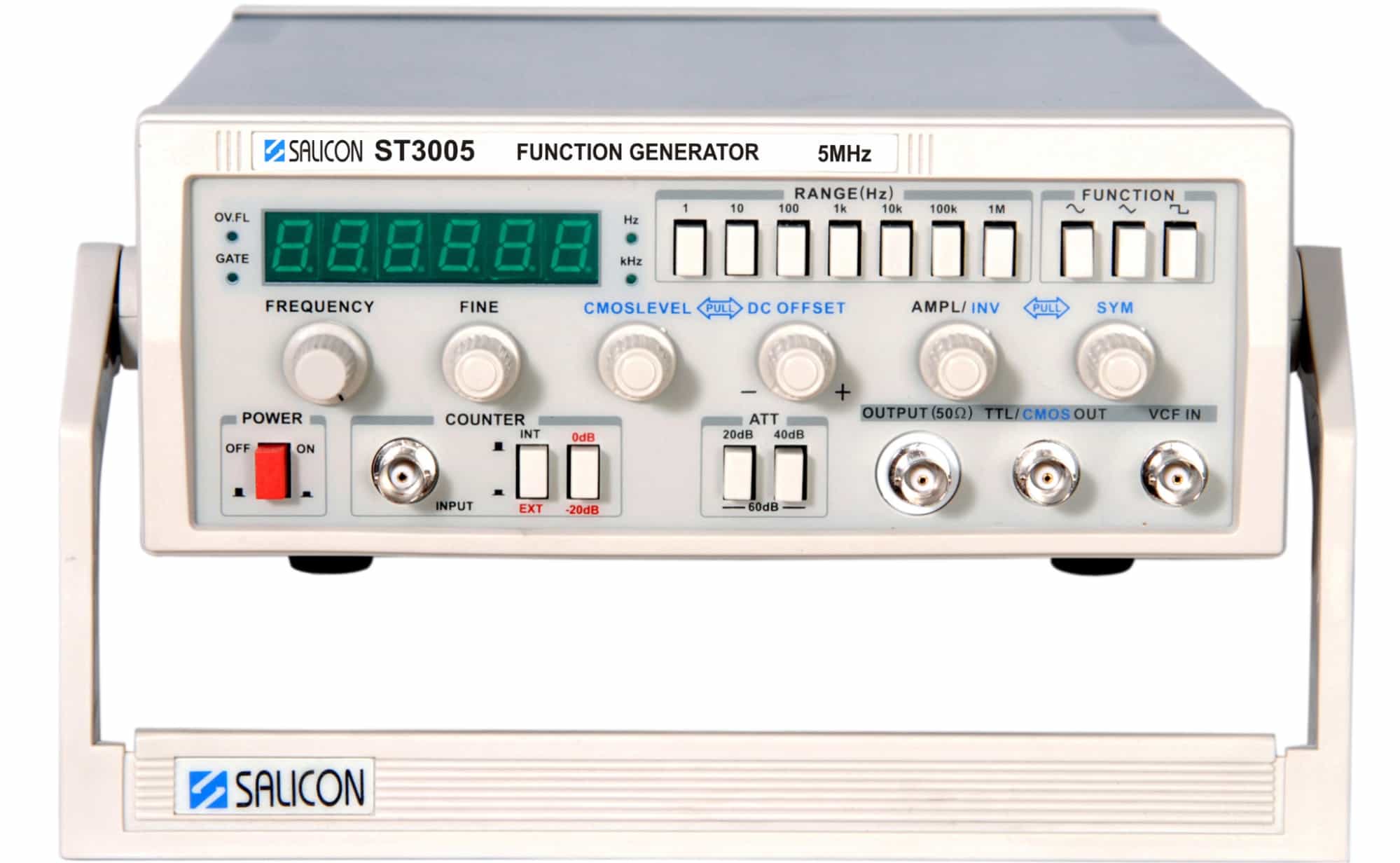

Малюнок 18: Генератор функцій

Генератори функцій - це пристрої, що використовуються для створення різних електронних сигналів, необхідних для тестування та розробки електроніки.Вони постачаються з елементами управління, які дозволяють налаштувати сигнал відповідно до конкретних вимог вашого проекту.

Контроль частоти регулює, як часто форма хвилі повторюється з часом.Цей параметр допомагає відповідати сигналу з тим, що ви тестуєте.Наприклад, вам можуть знадобитися більш високі частоти для швидких цифрових схем або нижчих частот під час тестування аудіо обладнання.

Вибір типу хвилі дозволяє вибрати форму сигналу, наприклад, синус, квадратні або трикутні хвилі.Кожна форма підходить для різних цілей тестування.Синайні хвилі мають плавну безперервну форму, яка добре працює для тестування аудіо або радіочастотних схем.Квадратні хвилі, з їхніми переходами ввімкнення/вимкнення, корисні для цифрової електроніки, де вони можуть імітувати двійкові сигнали.Трикутні хвилі, які рівномірно піднімаються і падають, часто використовуються в завданнях модуляції та обробки сигналів.

Контроль зміщення постійного струму дозволяє переміщувати форму хвилі вгору або вниз по осі напруги.Це означає, що ви можете відрегулювати сигнал, щоб він не зосереджений навколо нульового вольт, але зміщувався на певну кількість.Це корисно, коли вам потрібно імітувати умови в реальному світі, які включають постійний рівень напруги, наприклад, в аналогових схемах, де присутня постійна напруга (зміщення постійного струму).

Контроль робочого циклу змінює, як довго форма хвилі залишається у своєму "на" стані порівняно з його "вимкненим" станом у кожному циклі.Цей параметр є особливо корисним при створенні квадратних або імпульсних хвиль.Наприклад, у завданнях модуляції ширини імпульсу (ШІМ) зміна робочого циклу регулює, як довго сигнал залишається високим, що може контролювати потужність, доставлену на пристрій.Це особливо корисно в таких програмах, як управління двигуном, де регулювання робочого циклу може регулювати швидкість і силу двигуна.

Висновок

Генератори функцій - це корисні інструменти в електроніці, пропонуючи різні функції, які відповідають різним завданням тестування та розробки.Від основної синусої хвилі до складніших спеціальних форм хвиль, ці пристрої допомагають інженерам та технічним працівникам імітувати умови в реальному світі, переконавшись, що схеми працюють належним чином у різних ситуаціях.Розуміючи різні типи генераторів функцій - будь то аналогові, цифрові чи ті, що створюють власні форми хвиль - та їх конкретні функції, ви можете вибрати правильний інструмент для своєї роботи, що призводить до більш надійних та ефективних конструкцій.Оскільки технологія продовжує просуватися, роль генераторів функцій у дослідженні, розробці та контролі якості лише зросте, що робить їх цінним інструментом у інструментарії будь -якого професіонала з електроніки.

Часті запитання [FAQ]

1. Які функції генератора?

Основна робота генератора - змінити механічну енергію на електричну енергію.Це робиться, обертаючи котушку в магнітному полі, що створює електричний струм.Потім вироблена електроенергія може бути використана для живлення пристроїв, машин або зберігається для подальшого використання.Генератори часто використовуються там, де немає доступу до основного джерела живлення або під час відключення електроенергії.

2. Що означає функція генератора?

У програмуванні функція генератора - це особливий тип функції, який дозволяє виробляти та повертати кілька значень по черзі, а не всі відразу.Це корисно, коли вам потрібно створити послідовність значень або елементів таким чином, щоб зберегти пам'ять та потужність обробки, особливо при роботі з великими кількостями даних.

3. Яка функція простого генератора?

Функція простого генератора полягає у створенні електричної енергії від механічної енергії.Він працює, переміщуючи дротяну котушку всередині магнітного поля, яке генерує електричний струм.Прості генератори часто використовуються для невеликого виробництва електроенергії.

4. Яка функція кожного генератора?

Незалежно від типу, кожен генератор виконує однакову основну функцію: перетворення механічної енергії в електричну енергію.Ця конверсія дозволяє генераторам забезпечувати живлення електричним системам, пристроям та сітками.

5. Як використовувати генератор функцій поетапно?

Щоб використовувати генератор функцій, спочатку підключіть його вихідні клеми до входу схеми або пристрою, який ви хочете перевірити.Потім увімкніть генератор функцій.Далі виберіть тип потрібної форми хвиль (як синус, квадратний або трикутник) і встановіть частоту, щоб відповідати тому, що вам потрібно.Відрегулюйте амплітуду для управління рівнем напруги сигналу та, якщо потрібно, встановіть зміщення постійного струму.Нарешті, запустіть генератор, щоб почати надсилати форму хвилі у свою схему та спостерігати за результатами за допомогою осцилографа або іншого вимірювального інструменту.
