Як перевірити транзистор і діод з мультиметром?

Тестування електронних деталей, таких як діоди та транзистори, важливо, щоб переконатися, що електронні пристрої та схеми працюють належним чином.Діоди керують напрямком струму, а транзистори посилюють сигнали та функції комутації.Ретельне тестування гарантує, що схеми залишаються надійними.Ця стаття пояснює, як використовувати як аналогові, так і цифрові мультиметри для тестування цих компонентів, підкреслюючи необхідність зрозуміти їх функції та функції перед тестуванням.Оскільки діоди дозволяють струм протікати лише в одному напрямку, а транзистори контролюють струм потоку в ланцюзі, важливо перевірити, чи працюють вони правильно.Ми надаємо покрокові інструкції для тестування діодів у різних режимах з цифровими мультиметрами та пропонуємо детальний посібник для тестування як транзисторів NPN, так і PNP, допомагаючи діагностувати та підтримувати свої електронні частини.

Каталог

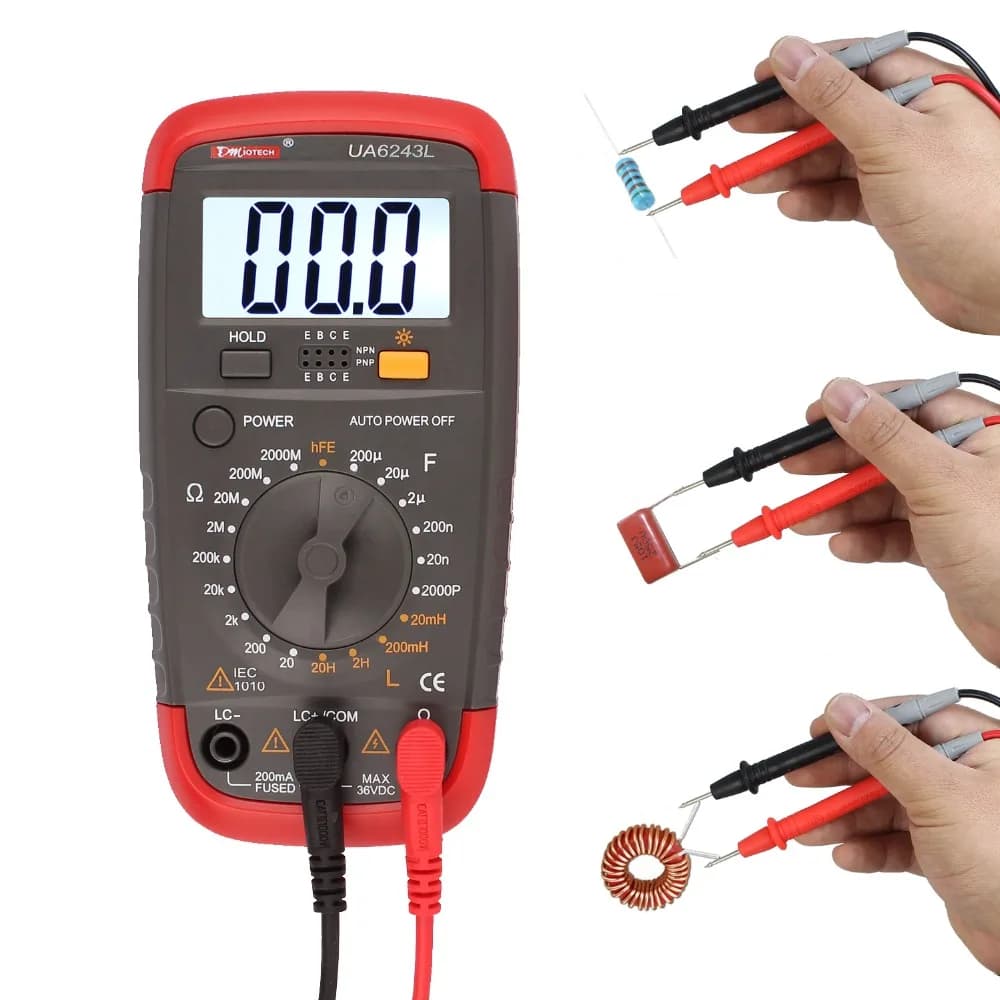

Малюнок 1: Тестування електронних деталей з мультиметром

Як перевірити діод?

Діод є важливою частиною багатьох електронних ланцюгів, оскільки він дозволяє струм лише в одному напрямку.Це робить його корисним у таких пристроях, як випрямлячі, затискачі та стрижки.Щоб правильно перевірити діод, корисно спочатку зрозуміти, як це працює.Діод має два кінці: анод і катод.Коли анод підключений до позитивного заряду порівняно з катодом, діод "упереджений вперед", що дозволяє проходити струм.Для діодів кремнію зазвичай це відбувається приблизно на 0,7 В, що є точкою, коли діод починає проводити електроенергію.

Малюнок 2: Діодний символ та клеми

Визначення кінців діода легко.Більшість діодів мають білу смугу навколо катода.Частина поруч із цією смугою - катод, а інший кінець - анод.Це маркування є поширеним для різних типів діодів, хоча кольори можуть бути різними, як діоди Zener, які можуть мати чорний позначку на червоному або помаранчевому тілі.Після того, як ви знайшли анод і катод, тестування діода простий і може допомогти вам перевірити, чи він працює правильно.Розуміння цих основ та належним чином тестування вашого діода потрібно, щоб ваші електронні схеми працювали безперебійно.

Як перевірити діод із цифровим мультиметром?

Ви можете протестувати діод за допомогою цифрового мультиметра (DMM) у двох основних режимах: Режим діода та опір (оммет).Діодний режим є найкращим варіантом для цього, оскільки він перевіряє поведінку діода, вимірюючи падіння напруги через нього, коли він упереджено вперед.Робочий діод покаже падіння напруги, що вказує на те, що струм може протікати через нього.На відміну від цього, режим опору передбачає вимірювання опору діода як вперед, так і в зворотному зміщеннях.Функціонуючий діод демонструватиме низьку опір (від кількох сотень Ом до декількох кілогмів) у зміщення вперед і дуже високий опір, відображений у вигляді OL (відкрита петля), у зворотному зміщенні.

Фігура 3: діод з цифровим мультиметром

Процедура тестування режиму діода

• Визначте анод та катод діода.

• Встановіть свій DMM в діодний режим, позначений символом діода.Цей режим проходить невеликий струм (близько 2 мА) через діод.

• Підключіть червоний зонд до анода та чорного зонда до катода, розміщуючи діод у упередженому вперед.

• Перевірте мультиметровий дисплей.Здоровий кремній діод покаже падіння напруги між 0,6 і 0,7 вольт, тоді як германієвий діод буде показаний від 0,25 до 0,3 вольт.

• Зворотні зонди, щоб поставити діод у зворотне зміщення.Мультиметр повинен відображати OL або 1, що вказує на відсутність потоку струму, означає, що діод працює належним чином.

• Якщо показання відрізняються від цих очікувань, діод може бути несправним, або відкритим (не протікає струм в обох напрямках), або короткий (струм потоків в обох напрямках з малою та без напруги).

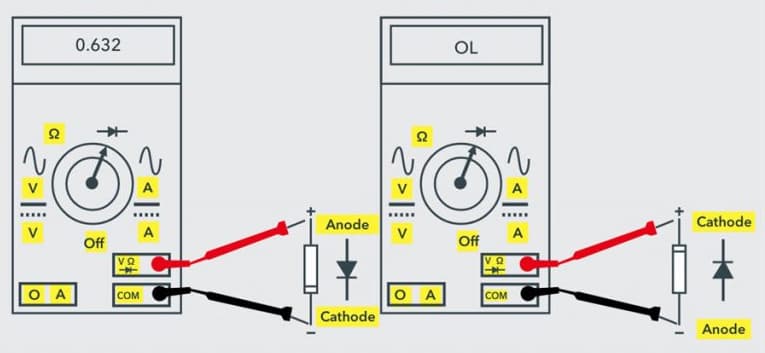

Малюнок 4: Тестування діода за допомогою діода -режиму в цифровому мультиметрі

Процедура тестування режиму OHMMETER (Опір)

• Почніть з ідентифікації анода та катода.

• Встановіть свій DMM в режим опору, вибираючи діапазон низького опору для зміщення вперед і високий діапазон для зворотного зміщення.

• Підключіть червоний зонд до анода та чорного зонда до катода, щоб передати зміщення діода.Читання низького опору говорить про те, що діод може бути несправним, тоді як читання між кількома сотнями Ом і кількома кілогами свідчать про те, що він працює правильно.

• Зворотні зонди для тестування зворотного зміщення.Мультиметр повинен виявляти високу опір або OL, що підтверджує, що діод працює так, як очікувалося.

• Діод вважається відкритим, якщо він показує високий опір або OL в обох напрямках, і коротко, якщо показано показання низької опору в обох напрямках.

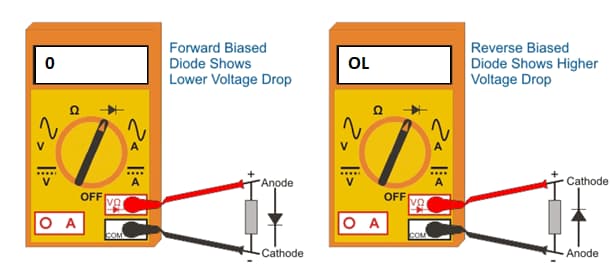

Малюнок 5: Тестування діода за допомогою омметра в цифровому мультиметрі

Як перевірити діод з аналоговим мультиметром?

Більшість аналогових мультиметрів не мають спеціального режиму лише для тестування діодів, тому ми використовуємо режим опору, подібно до того, як ми тестуємо діод із цифровим мультиметром.

• Почніть з встановлення мультиметра в налаштування низького опору.

• Підключіть позитивний привід мультиметра до анода діода (позитивної сторони) та негативного ведучого до катода (негативної сторони).Це називається зміщенням вперед діода.

• Якщо мультиметр демонструє значення низького опору вперед уперед, діод працює належним чином.

• Тепер встановіть мультиметр у налаштування високого опору та переключіть з'єднання - пов'язано з позитивним приводом до катода та негативного ведучого до анода.Це стан зворотного зміщення.

• Якщо мультиметр показує "OL" (перевантаження) або дуже високу опір у зворотному зміщення, діод знаходиться в хорошому стані.

• Якщо мультиметр не показує очікуваних читань ні вперед, ні в зворотному зміщеннях, діод, ймовірно, несправний або пошкоджений.

Це простий метод тестування основних діодів PN як з цифровими, так і з аналоговими мультиметрами.Однак інші типи діодів, як -от світлодіоди та діоди Zener, можуть потребувати різних методів тестування.

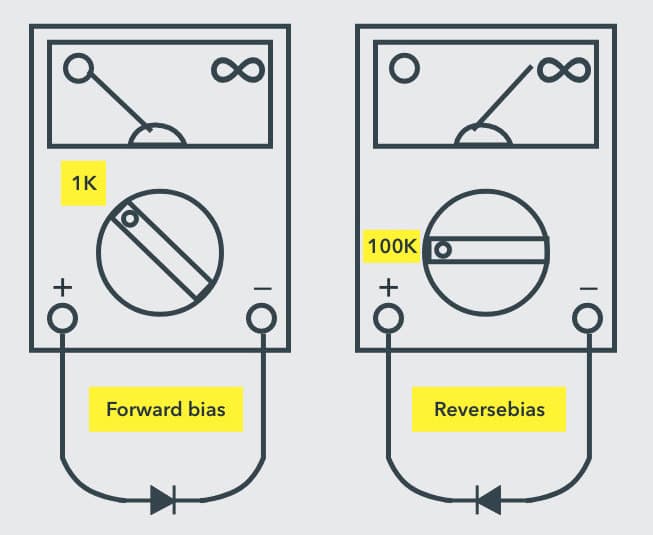

Малюнок 6: Тестування діода за допомогою аналогового мультиметра

Як перевірити транзистор з мультиметром?

Для початку вам знадобиться кілька основних інструментів: мультиметр (або аналоговий або цифровий) з транзисторним тестуванням або діодною функцією та різноманітними транзисторами, як NPN, так і PNP, для практики.Перед тестуванням важливо зрозуміти основи структури транзистора.У транзисторі NPN колекціонер та випромінювач негативні, а основа позитивна.У транзисторі PNP колектор і випромінювач позитивні, а основа - негативна.

Процедура тестування для транзисторів NPN

Спочатку встановіть свій цифровий мультиметр у режим тестування діода.Цей режим допомагає виміряти падіння напруги через перехрестя транзистора.

• Увімкніть мультиметр і виберіть режим тестування діода (шукайте діодний символ).

• Підключіть червоний провід до позитивного терміналу, а чорний привід до негативного терміналу.

Далі перевірте, чи працює перехід базового випромінювання транзистора.

• Підключіть червоний провід до основи (b) транзистора.

• Підключіть чорний провід до випромінювача (e).

• Перевірте читання на мультиметрі.

Хороший транзистор NPN покаже падіння напруги між 0,45 В та 0,9 В.Якщо читання знаходиться поза цим діапазоном, транзистор може бути несправним.

Тепер перевірте перехід базового колектора, щоб побачити, чи працює це правильно.

• Зберігайте червоний свинець на основі (B).

• Перемістіть чорний привід до колектора (C).

• Перевірте багатометрове читання.

Як і тест базового випромінювання, падіння напруги повинно бути від 0,45 до 0,9 В.Все, що інше може означати, що транзистор пошкоджений.

Далі протестуйте транзистор у зворотному зміщеннях, щоб переконатися, що не протікає струм.

• Переключіть червоний провід на випромінювач (e) і чорний ведучий до основи (b).Перевірте читання.

• Переключіть червоний провід на колектор (C) та чорний привід до основи (B).Перевірте читання.

В обох тестах мультиметр повинен показувати "OL" (над обмеженням) або відсутність безперервності.Якщо спостерігається падіння напруги, транзистор може бути несправним.

Після запуску цих тестів ви повинні мати можливість сказати, чи працює транзистор NPN правильно.Хороший транзистор покаже падіння напруги вперед між 0,45 В і 0,9 В по всій базовій та базовій колійці та покаже "OL" або без наступності, коли ці з'єднання будуть зворотними упередженими.Для точних результатів протестуйте транзистор поза ланцюгом і обережно обробляйте його, щоб уникнути пошкодження.Якщо ви не впевнені в результатах, ви можете порівняти свої читання з відомими хорошим транзистором одного типу.

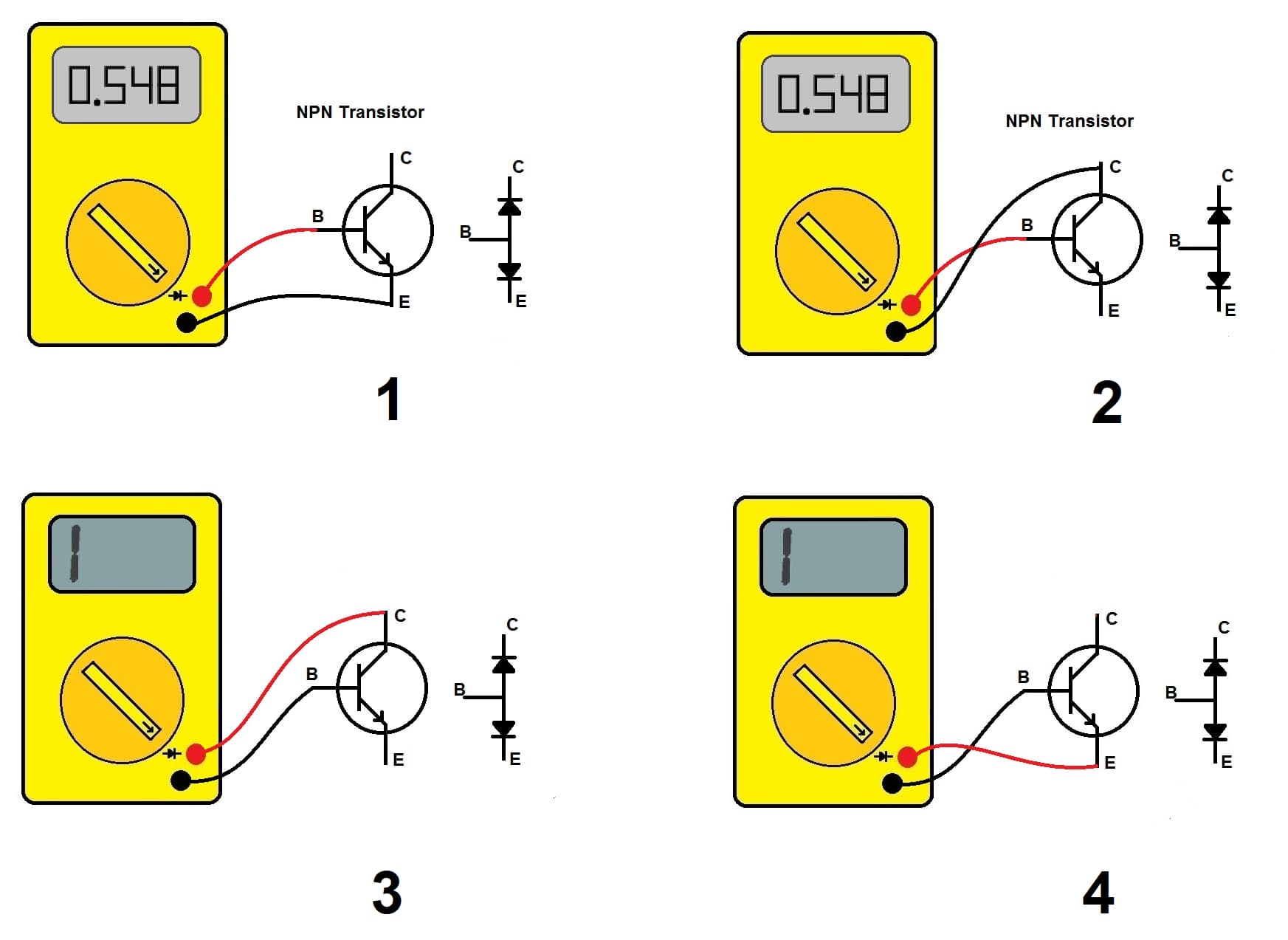

Малюнок 7: Використання мультиметра з транзистором NPN

Процедура тестування для транзисторів PNP

Перш ніж почати, переконайтеся, що транзистор не підключений до жодної схеми.Встановіть свій мультиметр у режим тестування діода (шукайте символ діода на пристрої).Цей параметр допомагає вам виміряти падіння напруги через частини транзистора.

• Підключіть чорний (негативний) призводить до основи (b) транзистора.

• Підключіть червоний (позитивний) призводить до випромінювача (e).

• Подивіться на читання на мультиметрі.

Мультиметр повинен показувати "OL" (над обмеженням) або відсутність падіння напруги.Це означає, що основний перехід Emitter є зворотним упередженням, як це має бути в робочому транзисторі PNP.

• Зберігайте чорний свинець на основі і перемістіть червоний привід до колектора (с).

Мультиметр повинен знову показати "OL", що підтверджує перехід базового колектора, також є зворотним упередженням.

• Переключіть проводки: підключіть червоний (позитивний) ведучі до основи, а чорний (негативний) ведуть до випромінювача.

Мультиметр повинен показувати падіння напруги між 0,45 В та 0,9 В, що вказує на здоровий перехід вперед.

• З червоним свинцем все ще на основі, перемістіть чорний виведення до колектора.

Аналогічне падіння напруги (0,45 В до 0,9 В) повинно з’явитися, що показує, що з'єднання колекціонера на основі вперед і працює правильно.

• Незалежно від того, як ви підключаєте ведучі (червоний до колектора та чорного до випромінювача, або навпаки), мультиметр повинен показувати "ol".

Не повинно бути прямого зв’язку між колектором та випромінювачем в будь -якому напрямку.Якщо ви бачите безперервність або низький опір, транзистор може мати коротке замикання і може бути несправним.

Для аналізу результатів транзисторного тесту хороший транзистор PNP буде виявляти очікувані падіння напруги через базові випромінювальні та бази-колекторні з'єднання при упередженні вперед, а також відображати "OL" (відкритий цикл) при упередженні зворотного або при тестуваннідля безперервності між колектором та випромінювачем.І якщо читання відхиляються від цих очікувань, наприклад, виявлення безперервності, де воно не повинно або незвичне падіння напруги, це вказує на те, що транзистор може бути пошкоджений або несправний.

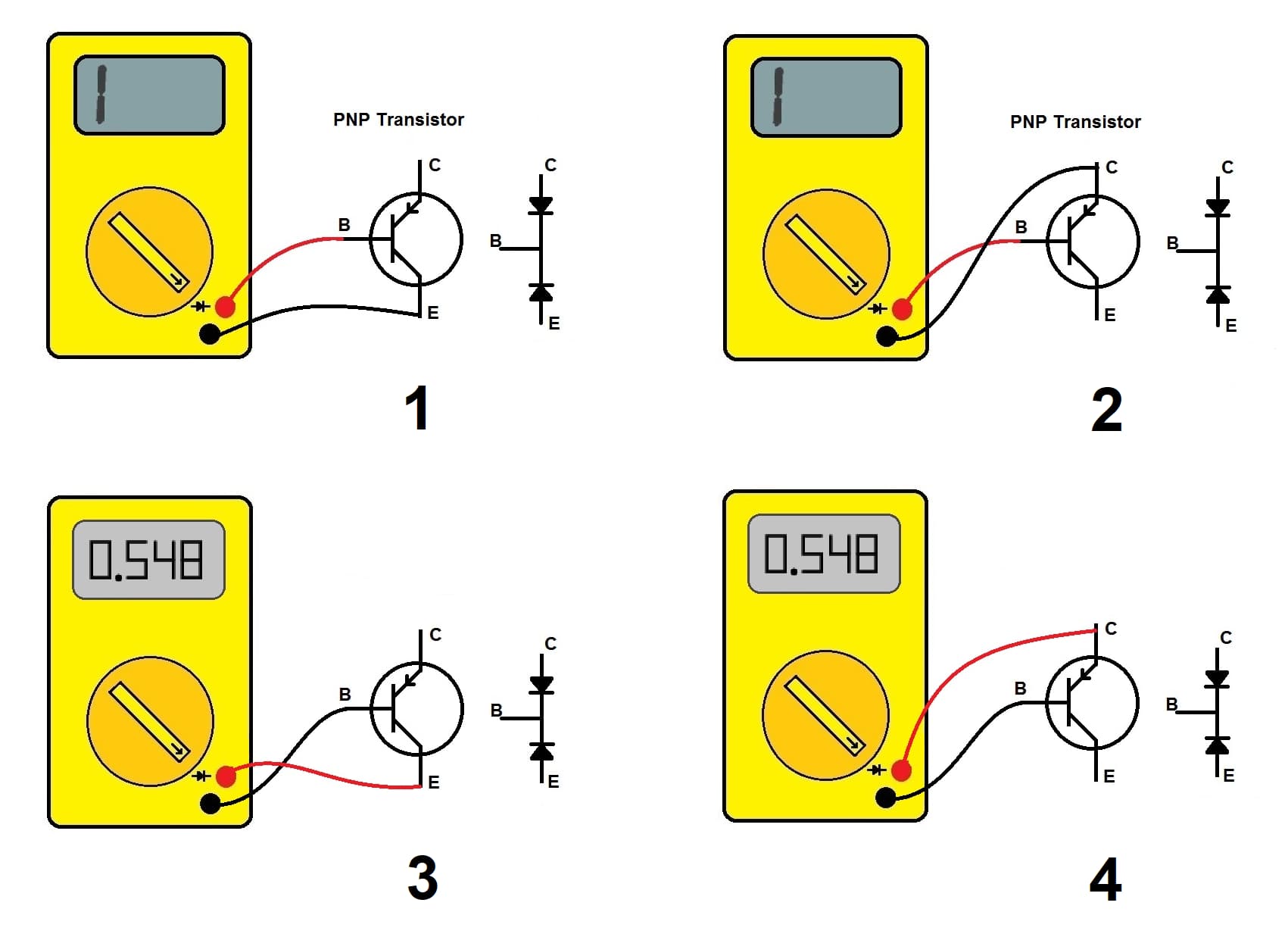

Малюнок 8: Використання мультиметра з транзистором PNP

Висновок

Знання, як перевірити діоди та транзистори з мультиметром - це цінна майстерність для тих, хто працює з електронними схемами.Ця стаття пояснила покрокові методи перевірки цих компонентів, що важливо для запобігання проблемам ланцюга та підвищення продуктивності електронних пристроїв.Використовуючи режими діода та опору для діодів та дотримуючись конкретних кроків для тестування транзисторів NPN та PNP, ви можете помітити загальні проблеми, такі як відкриті схеми або короткі з'єднання.Розуміння очікуваних падінь напруги та значень опору також корисно для усунення несправностей та переконання, що компоненти добре працюють.Дотримуючись цих методів тестування, ви можете переконатися, що ваші електронні деталі працюють належним чином та допомагають підвищити надійність та ефективність ваших електронних проектів.

Часті запитання [FAQ]

1. Як перевірити, чи є транзистор NPN чи ні?

Щоб дізнатися, чи є транзистор NPN, встановіть свій цифровий мультиметр на функцію перевірки діода.Підключіть чорний провід до одного клеми, а червоний привід до іншого.Ви шукаєте падіння напруги від 0,5 В до 0,7 В, коли чорний свинець знаходиться на випромінювачі, а червоний свинець знаходиться на основі.Ця крапля вказує на транзистор NPN.Зворотні відведення на кожній пари терміналів, поки ви постійно не отримаєте це читання, коли чорний свинцю торкнеться випромінювача.Точність розміщення потенційних клієнтів та спостереження за читанням напруги необхідна, оскільки ця конкретна установка повинна працювати лише для транзистора NPN.

2. Як ідентифікувати транзисторні термінали з мультиметром?

Для ідентифікації бази, колектора та випромінювача транзистора за допомогою мультиметра, встановленого в діодному режимі, почніть з тестування кожної пари клем.Покладіть червоний провід на один термін, а чорний свинк на інший, і запишіть читання напруги.Зробіть це для всіх трьох можливих пар.База проводитиметься як з випромінювачем, так і з колектором, але покаже різні читання.Перехід на основі випромінювання має більшу напругу вперед, ніж перехрестя на основі колектора.Клема з більш високим падінням напруги при підключенні до основи є випромінювачем.Цей процес вимагає ретельних та послідовних показань, щоб точно визначити кожен термінал.

3. Які два методи тестування транзистора?

Тест на багатометровий діод: Встановіть мультиметровий режим діода і перевірте кожен перехід, базовий випуск та базовий колектор, на падіння напруги вперед.Переконайтесь, що немає провідності, коли ви змінюєте потенційні клієнти, підтверджуючи, що транзистор не короткий або відкритий.

Перевірка накопичення (режим HFE): Встановіть мультиметровий режим HFE та покладіть транзистор у відповідну розетку.Мультиметр відображатиме значення посилення, показує здатність до посилення транзистора.Обидва методи вимагають систематичного перемикання між терміналами та ретельним спостереженням для виявлення будь -яких функціональних проблем з транзистором.

4. Що означає HFE в мультиметрі?

HFE на мультиметрі відноситься до посилення гібридного параметра вперед, також відомий як бета (β).Він вимірює посилення постійного струму транзистора, що вказує на те, скільки разів базовий струм посилюється в струмі колектора.Більш високе значення HFE означає кращу посилення струму, що важливо, коли транзистори використовуються як підсилювачі.

5. Що означає 200 м на мультиметрі?

Налаштування "200 м" на мультиметрі - це максимальний діапазон для вимірювання струмів до 200 міліамперів (МА).Цей параметр важливий для точно вимірювання низьких струмів, гарантуючи, що мультиметр міг би виміряти невеликі струми точно без перевантаження.Це корисно для діагностики пристроїв з низьким струмом.
