Нонсинусоїдальні форми хвиль: квадратні, прямокутні та імпульсні форми хвиль

В електронній інженерії генерування та формування електричних форм хвиль є важливими завданнями, які використовуються в багатьох галузях, включаючи системи зв'язку та цифрову електроніку.У цій статті обговорюються три типи форм хвиль: квадратні хвилі, прямокутні хвилі та імпульсні хвилі, кожна з унікальними характеристиками та використанням.Симметрія квадратних хвиль та швидкі переходи між державами - це те, що робить їх настільки ефективними у комутації додатків.Гнучкість прямокутних хвиль корисна для таких завдань, як модуляція ширини імпульсу (ШІМ) та обробка сигналів, де потрібна точна настройка форми хвилі.Імпульсні хвилі є нерегулярними та не повторюючими, зроблені для ситуацій, коли зміни термінів використовуються для надсилання інформації.

Ця стаття досліджує фізичні характеристики цих форм хвиль, як вони поводяться в аналізі Фур'є та їх практичне використання.Розуміння цих деталей допомагає виділити, що виділяє кожну форму хвилі в електронних додатках.Він також вивчає, як генерується кожна форма хвилі та загальне використання для кожного, що надає чіткішу картину того, як вони сприяють вдосконаленню електронних конструкцій.

Каталог

Малюнок 1: квадратна форма хвилі

Характеристики квадратних хвиль

Квадратні хвилі - це форми хвиль, які швидко перемикаються між двома рівнями напруги, які називаються "високими" та "низькими".Ці зміни відбуваються миттєво, створюючи різкий зсув між двома державами.Однак у реальних системах такі фактори, як властивості схеми, уповільнюють переходи.Час, необхідний для підйому або падіння напруги, називається час підйому (для підйому) та час падіння (для зниження).Ідеальна квадратна хвиля витрачає однаковий час у високих та низьких станах, створюючи збалансовану форму хвилі.

Час, проведений у високих і низьких станах, може відрізнятися, але хвиля все ще вважається квадратною хвилею.Зміна цього балансу може бути корисною для різних завдань.Однак, коли точність часу, як у системах комунікації, важливо зберегти симетрію.У цих випадках можуть знадобитися додаткові коригування дизайну.

Характеристики прямокутних хвиль

Прямокутні хвилі схожі на квадратні хвилі, але мають нерівномірні високі та низькі фази, що надає їм більше гнучкості.У той час як квадратні хвилі мають однакові та низькі часи, прямокутні хвилі дозволяють вам регулювати ці часи окремо.Це робить прямокутні хвилі більш корисними для ситуацій, коли сувора схема квадратних хвиль не потрібна.

Однією з великих переваг прямокутних хвиль є їх гнучкість.Регулюючи високі та низькі часи, ширину кожного імпульсу можна керувати, що важливо для модуляції ширини імпульсу (ШІМ).PWM використовується в таких речах, як управління двигуном, комунікація та електроенергія, де терміни повинні бути точними.Прямокутні хвилі також чудові при обробці та термінах сигналу.Наприклад, в цифровій електроніці прямокутні хвилі можуть використовуватися як годинникові сигнали з регульованими термінами, щоб допомогти координувати різні частини системи.Прямокутні хвилі є більш гнучкими, ніж квадратні хвилі, оскільки їх робочий цикл можна відрегулювати.

Малюнок 2: прямокутна форма хвилі

Характеристики імпульсних хвиль

Імпульсні форми хвиль відрізняються від періодичних форм хвиль, оскільки вони не мають регулярного, повторюваного малюнка.Періодичні форми хвиль повторюються в постійному циклі, але імпульсні форми хвиль трапляються в реакції на щось на кшталт досягнення певної напруги.Через це імпульсні форми хвиль можуть виглядати по -різному залежно від ситуації.

Одна з важливих рішень щодо імпульсних форм хвиль - це те, що вони можуть переносити інформацію, змінюючи свою форму та терміни.Періодичні форми хвиль є більш передбачуваними, але імпульсні форми хвиль можуть бути відрегульовані в режимі реального часу, щоб показати різні види даних.Оскільки імпульсні форми хвиль можуть змінюватися на основі різних умов, вони є хорошим інструментом для обробки складної інформації.Їх здатність швидко адаптуватися робить їх важливими для технологій, які потребують швидких відповідей та гнучкості.

Малюнок 3: Форма пульсу

Звук квадратних, прямокутних та пульсових хвиль

Квадратні хвилі: квадратні хвилі мають сміливий, гострий звук, який виділяється.Вони створюють цей сильний звук, оскільки у них багато дивних гармоніків, що дає їм гучний тон.Хвиля швидко перемикається між високими та низькими рівнями, що видає його звук "різким" і здатним прорізати інші звуки в суміші.Квадратні хвилі використовуються в електронній музиці та синтезах, оскільки вони можуть робити як глибокі басові, так і різкі, привертаючі уваги.

Прямокутні хвилі: прямокутні хвилі більш гнучкі, ніж квадратні хвилі, оскільки ви можете змінити їхній тон, коригуючи, як довго вони залишаються в "високому" положенні.Коли час, проведений високо, становить близько половини, вони звучать як квадратні хвилі з яскравим і насиченим тоном.Але якщо час у високому стані стає коротшим, звук стає тоншим і більш носовим.Ця гнучкість дозволяє прямокутними хвилями створювати широкий спектр звуків від сильних і хитрих до світлого та порожнистого.

Імпульсні хвилі: імпульсні хвилі мають швидкий, гострий звук, що робить їх чудовими для ритмічних або коротких, ударних ефектів.Вони добре створюють швидкі вибухи звучання, як кліки або звукові сигнали, і добре працюють у музиці, яка потребує сильних ритмічних елементів.Швидкий підйом і падіння імпульсних хвиль дає їм агресивне відчуття, тому їх часто використовують для синтезних ударів.

Аналіз Фур'є з квадратних, прямокутних та імпульсних хвиль

Квадратні хвилі

Квадратна хвиля - це форма хвилі, яка швидко перемикається між високим та низьким значенням, витрачаючи однаковий час на кожному рівні.Використовуючи серії Фур'є, ми можемо виразити це як сумум синучих хвиль.Для квадратної хвилі з амплітудою A і періоду t, серія Фур'є::

Тут N представляє лише дивні цілі числа, і - частота хвилі.Серія починається з частоти (коли ) і включає вищі непарні гармоніки.Кожна послідовна гармонійна зменшує амплітуду, слідуючи за зворотним гармонічним числом.

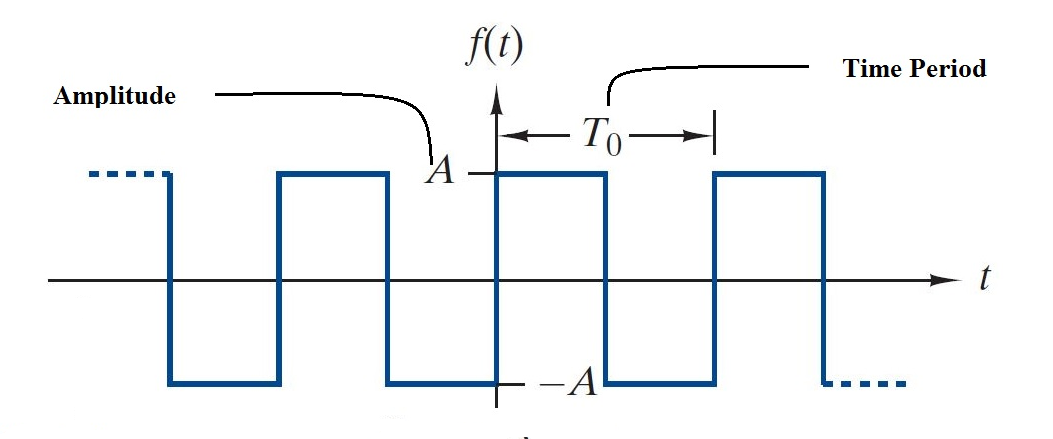

Малюнок 4: Квадратні хвилі в серіях Фур'є

Прямокутні хвилі

Прямокутні хвилі схожі на квадратні хвилі, але час, проведений у високих і низьких станах, неоднаковий.У цьому випадку серія Фур'є повинна враховувати "робочий цикл" D, що є часткою періоду, коли хвиля залишається у високому стані.Серія Фур'є для прямокутної хвилі:

Ця формула регулюється для різної довжини високих і низьких станів, включаючи робочий цикл D в синусові хвильові компоненти.

Малюнок 5: прямокутні хвилі в серіях Фур'є

Пульсні хвилі

Імпульовані хвилі або імпульсні поїзди складаються з повторних імпульсів, розділених інтервалами, де сигнал дорівнює нулю.Аналіз Фур'єра імпульсних поїздів є більш складним, оскільки залежить від форми імпульсів та термінів між ними.Поширена серія Фур'є для поїзда прямокутних імпульсів виглядає як:

У цьому виразі δ - ширина кожного імпульсу, t - період між імпульсами, - основна частота пульсового поїзда.З функція, визначена як , описує, як форма імпульсу впливає на компоненти частоти.

Рисунок 6: Аналіз Фур'єр імпульсних поїздів

Приклади електричних форм хвиль

Квадратна хвиля

Квадратна хвиля - один з найпростіших типів форм хвиль.Він чергується між двома рівнями, високими та низькими витратами рівної кількості часу в кожному штаті.Цей рівний поділ називається 50 -відсотковим робочим циклом.

Ось що це означає:

• Хвиля залишається "на" протягом певного періоду часу (високий рівень).

• Потім він залишається "вимкненим" протягом рівного періоду часу (низький рівень).

Наприклад, якщо ширина імпульсу становить 10 мілісекунд (MS) як для станів "ON", так і "OFF", то загальний час для одного повного циклу (один період):

Частота хвилі говорить нам, скільки циклів відбувається за секунду.Щоб знайти частоту, використовуйте формулу:

У цьому випадку:

Отже, хвиля повторюється 50 разів на секунду.

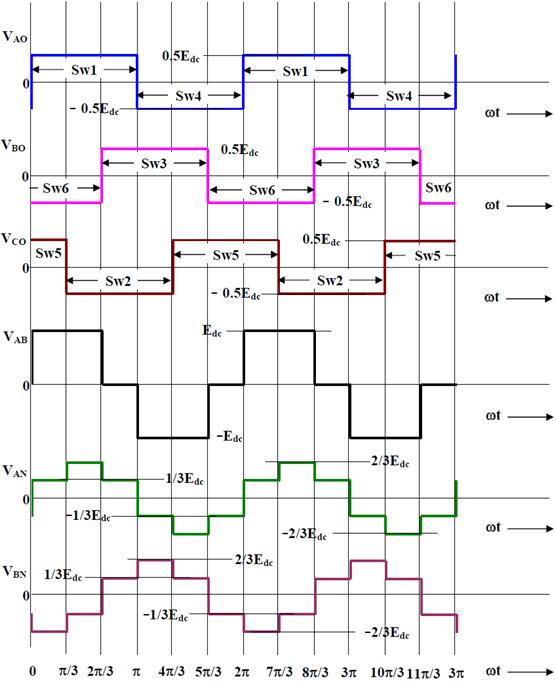

Рисунок 7: Інвертор джерела напруги 3-фази з виходом квадратної хвилі

Прямокутна хвиля

Тепер давайте вивчимо прямокутні форми хвиль, подібні до квадратних хвиль, але не мають рівних часів і вимкнено.Час, коли сигнал залишається високим, називається позитивною шириною імпульсу, а співвідношення цього часу до загального періоду називається робочим циклом.

Якщо позитивна ширина імпульсу становить 10 мс, але робочий цикл становить 25%, це означає, що хвиля "на" лише на 25% від загального циклу.

Щоб знайти загальний період, розділіть позитивну ширину імпульсу на робочий цикл:

Щоб знайти частоту, використовуйте ту саму формулу, що і раніше:

Отже, ця форма хвилі повторювала б 25 разів на секунду, коли час "на" коротший порівняно з часом "вимкнення".

Порівняння квадратних хвиль, прямокутних хвиль та імпульсних форм хвиль

Характерний	Квадратні хвилі	Прямокутні хвилі	Імпульсні форми хвиль
Форма	Симетричний, рівний високий і низький час	Асиметричний, змінений робочий цикл	Різкі, різкі імпульси різної ширини
Амплітуда	Постійний	Постійний	Постійний
Частота	Виправлено на основі програми	Регульований	Нижча за базову частоту
Пульс Ширина	Половина періоду (на 50% робочого циклу)	Залежне від робочого циклу	Дуже короткий до помірного, визначає імпульс
Повторення Оцінювати	Визначається частотою	Визначається частотою	Низький до дуже високого
Обов'язок Цикл	50% (фіксовано)	Будь -який відсоток, а не 50%	Різниться широко, менше 50%
Гармонійний Зміст	Багатий дивними гармоніками	Багатий гармоніком	Залежати від форми імпульсу та ширини
Покоління Метод	Осцилятори, шльопанці	Регульовані осцилятори, генератори сигналів	Пульсні генератори, спеціалізовані схеми
Заявки	Схеми часу, цифрові годинники	Перемикання джерел живлення, модулятори	Радар, комунікація, медична візуалізація

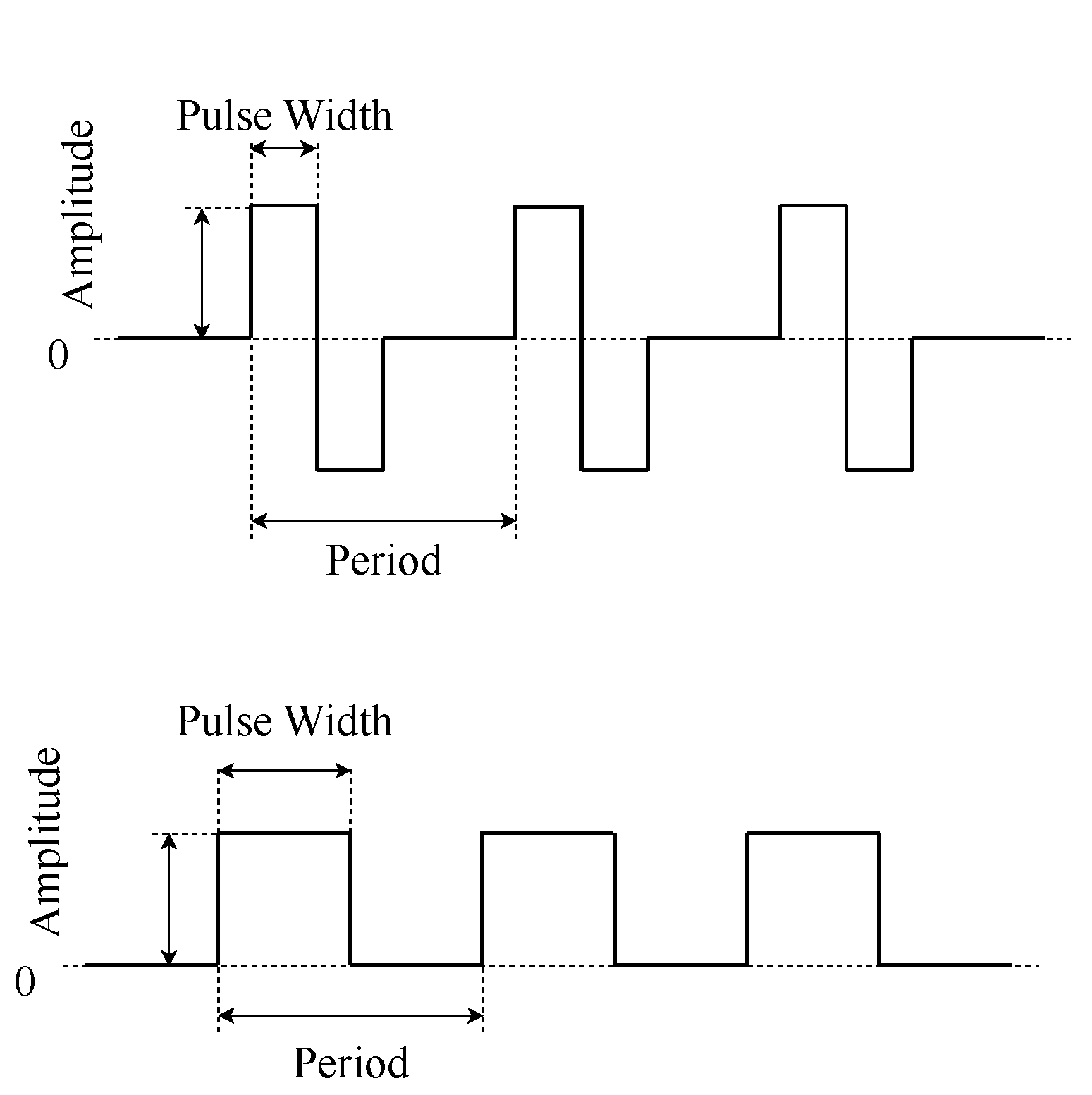

Малюнок 8: квадратна та прямокутна хвиля

Висновок

Ця стаття пояснює важливість різних типів форм хвиль у проектуванні електронних систем.Кожна форма хвилі має свої властивості та переваги, які корисні в конкретних ситуаціях.Квадратні хвилі корисні для цифрових систем.Вони забезпечують плавні та точні переходи між бінарними станами, які корисні для обробки даних та спілкування.Прямокутні хвилі розширюються на цій концепції, забезпечуючи регульовані експлуатаційні цикли, що забезпечує більш точний контроль у програмах, де потрібно налаштувати терміни сигналу.Імпульсні хвилі неоціненні в ситуаціях, які вимагають високої гнучкості та чуйності, таких як радіолокаційні або медичні візуалізації.Вони передають інформацію через зміни форми імпульсу та термінів, що робить їх ідеальними для передачі даних.Аналіз Фур'є цих форм хвиль пропонує чітке, математичне розуміння їх поведінки.Ця стаття дає чіткий огляд як теорії, так і практичного використання цих форм хвиль, що робить його цінним посібником для всіх, хто працює в електронному дизайні.

Часті запитання [FAQ]

1. Які переваги квадратних хвиль?

Квадратні хвилі оцінюються, оскільки вони прості та корисні у багатьох завданнях з електроніки та обробки сигналів.Однією з великих переваг є їх різкий перемикач між високим та низьким рівнем, що робить їх ідеальними для сигналів часу та цифрових годин у комп'ютерах та інших цифрових пристроях.Ці швидкі зміни допомагають уникнути плутанини в читанні сигналів.Крім того, у квадратних хвилях є лише дивні гармоніки, які полегшують роботу з додатками, що включають гармоніки, як синтезатори та аудіотехнології, де важливі чіткі звуки.

2. Як складаються квадратні хвилі?

Квадратні хвилі генеруються за допомогою електронних осциляторів, таких як тригери Schmitt або фліп-флоп, що перемикаються між двома рівнями напруги.Ці осцилятори перемикають виходи, коли їх вхід перетинає певні порогові значення, створюючи різкі переходи, характерні для квадратних хвиль.Генератори функцій, які використовуються в лабораторіях, також можуть бути запрограмовані для отримання квадратних хвиль бажаної частоти та амплітуди, швидко перемикаючись між станами високої та низької напруги.

3. Що таке прямокутний період імпульсу?

Період прямокутного імпульсу стосується тривалості одного повного циклу імпульсу, що охоплює один високий стан і один низький стан.Це кількісно визначається як час, який потрібно, щоб імпульс повернувся до його початкового стану.Період t імпульсу - це сума тривалості високого стану (tthigh) і низького стану (tlow), виражена як t = стегно+tlow.На практиці цей період визначає частоту форми імпульсної хвилі з частотою, що є зворотним періодом (f = 1/t).

4. Які компоненти імпульсної форми хвилі?

Форма імпульсної хвилі складається з декількох компонентів:

Амплітуда: максимальне значення імпульсу вище або нижче його базової лінії.

Тривалість: Тривалість часу для імпульсу знаходиться на його максимальній амплітуді.

Час підйому: Час, необхідний для переходу імпульсу від його низького значення (часто заземлення або нульової напруги) до його високого значення.

Час падіння: час, необхідний для імпульсу, щоб переходити назад від його високого значення до його низького значення.

Цикл роботи: являє собою частку одного періоду, в якому сигнал активний або високий.Це часто виражається у відсотках.

5. Як вимірюється форма пульсу?

Ось процес:

Підключіть зонди осцилографа до джерела сигналу або пристрій, що виводить форму імпульсної хвилі.

Відрегулюйте параметри осцилографа, такі як час/поділ та вольт/поділ, щоб належним чином масштабувати форму хвилі на дисплеї.

Запустіть осцилоскоп для стабілізації дисплея форми хвилі, гарантуючи, що імпульс чистий і неухильно візуалізований.

Використовуйте інструменти вимірювання осцилоскопа, щоб визначити амплітуду, період, робочий цикл, час підйому та падіння безпосередньо від відображеної форми хвилі.
