Однофазні індукційні двигуни

Однофазні індукційні двигуни відіграють велику роль у сучасних електричних системах, оскільки вони прості у використанні, надійні та рентабельні.Вони працюють на однофазному змінному струмі (AC) і широко використовуються в домашніх та комерційних приладах, таких як вентилятори, пральні машини та пилососи.Ці двигуни змінюють електричну енергію на механічну енергію за допомогою електромагнітної індукції.Незважаючи на те, що їхня конструкція проста, вони стикаються з такими проблемами, як неможливість почати самостійно, що вирішується за допомогою таких механізмів, як конденсатори та допоміжні обмотки.У цій статті розглядаються принципи побудови, робочі, переваги, недоліки та застосування однофазних індукційних двигунів, що забезпечує повне розуміння їх роботи та важливості.

Каталог

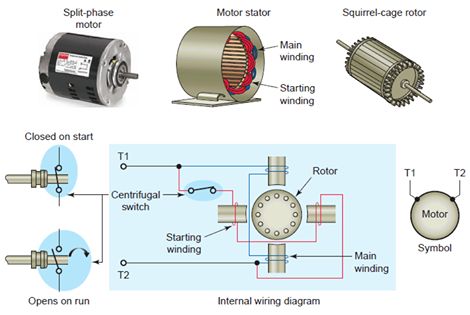

Малюнок 1: Огляд однофазного індукційного двигуна

Що таке однофазні індукційні двигуни

Однофазний індукційний двигун-це електричний двигун, який працює на однофазному змінному струмі (AC).Ці двигуни перетворюють електричну енергію в механічну енергію за допомогою електромагнітних взаємодій.Вони поширені в домашніх приладах, таких як вентилятори, пральні машини, пилососи та інше, тому що їх просто побудувати та легко обслуговувати.

Однофазний індукційний двигун працює в однофазній системі живлення, що частіше зустрічається в будинках та підприємствах, ніж трифазні системи.Ці системи є більш доступними та задовольняють потреби в нижній потужності, характерні для будинків, магазинів та офісів.Дизайн однофазних індукційних двигунів є простим, що робить їх економічно вигідними, надійними та легкими для обслуговування.Через ці переваги вони широко використовуються в таких приладах, як пилосос, вентилятори та пральні машини, а також у таких пристроях, як відцентрові насоси та вентилятори.

При запуску однофазного індукційного двигуна він підключений до однофазного джерела живлення.Оскільки однофазні двигуни не можуть почати самостійно, їм потрібен початковий механізм, як конденсатор або допоміжна обмотка.Цей механізм створює фазовий зсув, що робить обертове магнітне поле, яке індукує струм у роторі.Після того, як двигун починається, вихідний механізм, часто конденсатор або допоміжна обмотка, зазвичай відключається відцентровим перемикачем або електронною реле.Потім двигун працює лише на головній обмотці.Під час роботи ротор слідує за обертовим магнітним полем, створеним статором, внаслідок чого двигун повернувся.

Малюнок 2: Діаграма однофазного індукційного двигуна

Будівництво однофазних індукційних двигунів

Будівництво однофазного індукційного двигуна включає дві основні частини: статор та ротор.Кожна частина відіграє ключову роль у функціональності двигуна.

Статор

Статор-це не руйнуюча частина двигуна і має котушки, які отримують джерело живлення змінного струму.Статор однофазного індукційного двигуна виготовлений з тонких сталевих листів для зменшення втрати енергії.Ці аркуші мають слоти, які тримають статор або головну котушку.Силіконова сталь зазвичай використовується для цих аркушів для зменшення втрати енергії через магнетизм.

У статора є дві котушки: основна котушка та допоміжна котушка.Основна котушка створює магнітне поле, яке індукує струм у роторі, тоді як допоміжна котушка допомагає створити фазовий зсув у магнітному полі, що сприяє запуску двигуна.Ця котушка розміщується під кутом 90 градусів до основної котушки.

Ротор

Ротор - це частина двигуна, яка крутить і переміщує механічне навантаження через вал.У однофазних індукційних двигунах ротор зазвичай має тип клітки білки.Цей тип має алюмінієві або мідні смуги, розміщені в круглому ядрі.Ці смуги з'єднані з обох кінців за кінцевими кільцями, утворюючи петлю, саме тому його називають "кліткою білки".Ротор побудований з цими брусками, що виступають як провідники, а кінцеві кільця з'єднують їх на обох кінцях.Слоти, що тримають бруски, нахилені до зниження шуму і запобігають магнітному блоку.

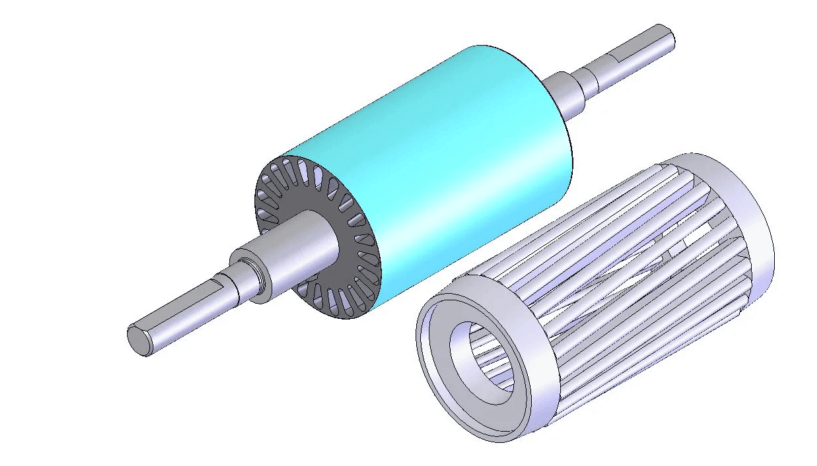

Малюнок 3: Дизайн ротора клітки для білки

Принцип робочої мотори індукційних моторів

Однофазні індукційні двигуни працюють за допомогою електромагнітної індукції.При підключенні до однофазного джерела живлення змінного струму, намотування статора створює мінливе магнітне поле.Це поле індукує струм у роторі, який потім утворює власне магнітне поле.Взаємодія між цими магнітними полями виробляє силу, необхідну для обертання ротора.

Змінювальне магнітне поле в статорі, що керується живленням змінного струму, індукує електроружива (ЕМП) у провідниках ротора на основі закону про електромагнітну індукцію Фарадея.Це індуковане ЕМП генерує струми в роторних смугах, як правило, виготовлених з алюмінію або міді.Ці струми створюють вторинне магнітне поле навколо ротора.Взаємодія між магнітними полями статора та ротора генерує силу, відому як Lorentz Force, яка виробляє крутний момент, щоб крутити ротор.

Мотор досягає стійкого стану, де швидкість ротора трохи менша, ніж синхронна швидкість магнітного поля статора.Ця різниця швидкості, яка називається ковзанням, потрібна для безперервної індукції струму в роторі, зберігаючи двигун.Поки присутній живлення змінного струму, цей процес триває, що сприяє обертанню двигуна.

Для запуску двигуна механізми, такі як конденсатори або допоміжні обмотки, використовуються для створення початкового зсуву фаз, генеруючи обертове магнітне поле для запуску ротора.Після того, як ротор набирає достатньої швидкості, ці стартові засоби зазвичай відключаються, що дозволяє двигуна працювати на основній обмотці.Регулярне обслуговування, включаючи перевірку навантаження та забезпечення належної вентиляції, допомагає запобігти таким проблемам, таким як перегрівання та механічний знос, забезпечуючи хороші показники та тривалий термін експлуатації.

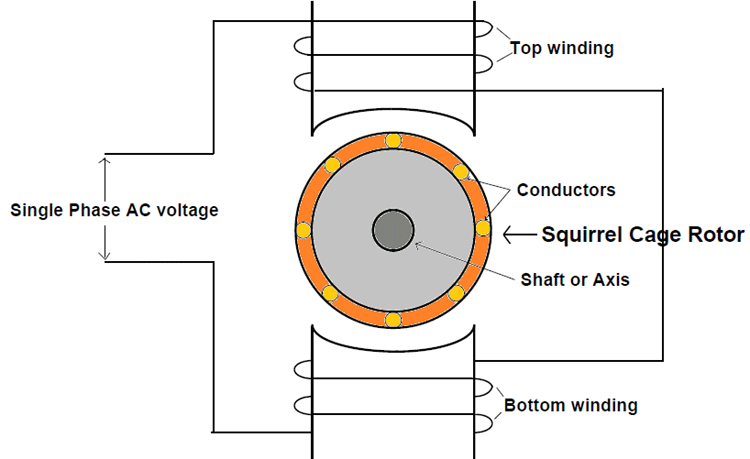

Малюнок 4: Електромагнітна індукція в однофазних індукційних двигунах

Чому однофазні індукційні двигуни не самозначуються

На відміну від трьохфазних двигунів, однофазні індукційні двигуни не можуть початись самі.Це пояснюється тим, що однофазний змінний струм створює струшування магнітного поля замість спінінг.Це тремтяче поле діє як два магнітні поля, що крутяться в протилежних напрямках з однаковою силою.Коли двигун намагається запустити, ці поля скасовують один одного, внаслідок чого сили не перетворюють ротор.

Згідно з теорією, що обертається подвійним полем, будь -який змінний струм може бути розділений на дві частини.Кожна частина має половину сили початкового струму, і вони обертаються в протилежних напрямках.Наприклад, магнітний потік, φ, може бути розділений на дві частини: одна, що рухається вперед, а інша рухається назад.При запуску ці частини рівні за силою, але рухаються в протилежних напрямках, скасовуючи один одного і не створюючи сили, щоб повернути ротор.

Побудова двофазного двигуна для вирішення однофазних проблем

Для вирішення однофазної проблеми, хорошим способом є створення двофазного двигуна, який може створити двофазну потужність з однофазного живлення.Це означає проектування двигуна з двома котушками, які розміщуються на 90 градусів на електрично.Потім ці котушки дають дві фази струму, які також зміщуються на 90 градусів у часі.

Цей тип двигуна називається двигуном конденсатора постійного розвороту.Ключовим для його роботи є використання конденсатора, що створює необхідний зсув фази між струмами у двох котушках.Зробивши цей фазовий зсув, двигун може створювати обертове магнітне поле, подібне до того, що було б зроблено справжнім двофазним джерелом живлення.

Результатом є двигун, який може початись і працювати добре на однофазному постачанні під час копіювання продуктивності двофазного двигуна.Цей метод виправляє проблеми однофазних двигунів, які часто мають проблеми з початковою потужністю та плавною роботою.Двигун конденсатора постійного розвороту поєднує простоту та наявність однофазної потужності з кращою продуктивністю двофазної моторної системи.

Мотори конденсатора постійного розвороту

Малюнок 5: Мотори конденсатора постійного розвороту

Двигуни конденсатора постійного розвороту використовують конденсатор, який завжди з'єднаний послідовно з допоміжною обмоткою.Ця установка створює фазовий зсув як для запуску, так і для запуску, що дозволяє двигун починати та працювати ефективно.Ці двигуни простіші та надійніші, оскільки у них немає перемикача.У них два обмотки (основні та допоміжні), розташовані на відстані 90 градусів.Конденсатор забезпечує необхідний фазовий зсув для створення обертового магнітного поля.

Однак цей тип рухового досвіду збільшив струм та назад час часу, коли він прискорюється, викликаючи пульсації крутного моменту на повній швидкості.Щоб вирішити це, конденсатор зберігається невеликим, щоб мінімізувати втрати.Втрати менші, ніж у затіненого полюсного двигуна, і ця конфігурація добре працює до 1/4 кінських сил (200 Вт).Напрямок двигуна легко перевертається шляхом переключення конденсатора послідовно з іншою обмоткою.Ці двигуни використовуються в стельових вентиляторах, вентиляторах вентилятора та офісних машинах.

Початкові методи однофазних індукційних двигунів

Для вирішення проблеми самозапусті в двигунах використовуються різні методи для створення початкового обертового магнітного поля.Ці методи включають мотори індукційної фази, індукційні двигуни конденсаторів, індукційні двигуни з конденсатором, індукційні мотори, двигуни конденсатора постійного розвороту та затінені полюсні двигуни.

Індукційні двигуни розщеплення фази

Індукційні двигуни з розділеною фазою використовують два обмотки: основна обмотка та допоміжна обмотка, розміщена на 90 градусів один від одного.Допоміжна обмотка має більш високу опір і нижчу індуктивну реактивність, що спричиняє зсув фази між струмами у двох обмотках.Цей фазовий зсув створює обертове магнітне поле, що дозволяє запускати двигун.

Під час роботи обидва обмотки піддаються енергії для запуску двигуна.Після того, як двигун досягає близько 70-80% своєї повної швидкості, відцентровий перемикач відключає допоміжну обмотку.Потім двигун продовжує працювати на основній обмотці.Ці двигуни використовуються у вентиляторах, вентиляторах та невеликих верстатах.

Індукційні двигуни конденсатора-старту

У двигунах конденсатора-старту конденсатор підключений послідовно з допоміжною обмоткою.Цей конденсатор покращує фазовий зсув між струмами основних та допоміжних обмот, забезпечуючи більш високий вихідний крутний момент.Відцентровий перемикач відключає допоміжну обмотку, як тільки двигун досягне певної швидкості.Ці двигуни використовуються в додатках, що потребують значного початкового крутного моменту, таких як компресори повітря, насоси та холодильники.

Конденсатор-стартові конденсатори індукційні двигуни

Двигуни конденсаторів-конденсатора-старі використовують два конденсатори: стартовий конденсатор для високого стартового крутного моменту та запущеного конденсатора для підвищення продуктивності.Стартовий конденсатор забезпечує високий пусковий крутний момент, а запущений конденсатор залишається в ланцюзі для підвищення ефективності роботи.Стартовий конденсатор відключається відцентровим перемикачем, як тільки двигун досягне потрібної швидкості.Ці двигуни використовуються в холодильниках, кондиціонерах та насосах.

Затінені полюсні двигуни

Затінені полюсні двигуни використовують мідні кільця (затінювальні котушки) навколо частини полюсного твору.Ці котушки затінення створюють затримку магнітного поля, створюючи обертовий ефект, який допомагає запустити двигун.Ці двигуни прості та недорогі, але пропонують низький стартовий крутний момент та ефективність.Затінені полюсні двигуни використовуються на невеликих пристроях, таких як вентилятори, фени та невеликі насоси.

Порівняння між однофазними та трифазними індукційними двигунами

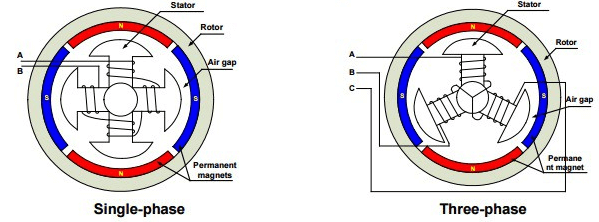

Малюнок 6: однофазні та трифазні індукційні двигуни

Однофазні індукційні двигуни сильно відрізняються від трифазних індукційних двигунів з точки зору будівництва, продуктивності та ефективності.Однофазні двигуни мають простішу конструкцію з меншою кількістю обмот.Це робить їх меншими та дешевшими, але вони також не працюють і є менш ефективними.Однофазні двигуни мають менший коефіцієнт потужності, оскільки вони не мають постійно обертового магнітного поля.Це означає, що вони малюють більше струму для отримання однакової потужності порівняно з трифазними двигунами.На відміну від цього, трифазні двигуни постійно використовують усі три обмотки, що покращує коефіцієнт потужності та зменшує струм струму для одного і того ж потужності.

Для такого ж розміру трифазний двигун може виробляти більше потужності, оскільки він використовує всі три обмотки одночасно, тоді як однофазний двигун використовує лише одну обмотку одночасно.Це постійне використання всіх обмоток у трифазних двигунах дозволяє краще перетворити електроенергію в механічну потужність.Трифазні двигуни генерують більш високий вихідний крутний момент через безперервне обертове магнітне поле, створене трифазним живленням.Однофазні двигуни потребують додаткових деталей, таких як конденсатори або допоміжні обмотки, щоб створити достатній стартовий крутний момент.Ці запускові частини створюють початковий фазовий зсув для отримання обертового магнітного поля, необхідного для запуску руху ротора.

Трифазні двигуни є більш ефективними, оскільки вони поділяють електричне навантаження на три обмотки.Цей обмін зменшує струм на обмотку, зниження електричних втрат та накопичення тепла.Однофазні двигуни мають більш високі втрати через пульсуюче магнітне поле, що призводить до більш електричного опору та тепла в обмотках.Практично трифазні двигуни кращі для промислових та комерційних цілей, де потрібні високі потужність та ефективність.Вони працюють більш плавно, мають більший стартовий крутний момент і в цілому працюють краще.Однофазні двигуни корисні для менших використання, але потребують ретельної уваги до початкових методів та управління навантаженням для надійного запуску.Необхідне регулярне обслуговування для мінімізації більш високих втрат та запобігання перегріву, що виникають з однофазними двигунами.

Еквівалентна схема однофазних індукційних двигунів

Еквівалентна схема однофазного індукційного двигуна створюється за допомогою теорії, що обертається з двома полем або теорією перехресного поля.Ці теорії допомагають нам зрозуміти, як двигун працює в різних умовах.

Подвійне поле, що обертається теорією

Ця теорія говорить про те, що будь -яку чергуючу кількість можна розділити на дві частини, що обертаються в протилежних напрямках.У однофазному індукційному двигуні основне магнітне поле можна розділити на два компоненти, що рухаються в протилежних напрямках.Ці компоненти взаємодіють з ротором для отримання необхідного крутного моменту.Еквівалентні параметри схеми включають опір основної обмотки (R1m), реактивність витоку основної обмотки (x1m), намагнічуючу реактивність (xm), стійкість до ротора, що стоїть на основі основної обмотки (r2 ') та зупинкиРеактивність витоку ротора посилається на основну обмотку (x2 ').

Теорія перехресного поля

Теорія перехресного поля розглядає, як рух ротора впливає на магнітне поле статора, що важливо для розуміння рухової поведінки.Вивчаючи цю взаємодію, ми можемо з'ясувати еквівалентні параметри схеми для аналізу та прогнозування продуктивності двигуна.Еквівалентна схема включає опір статора (R1), реактивність статора (x1), опір ротора (R2 '), посиланий на сторону статора, реактивність ротора (x2'), що посилається на сторону статора, та реакційну реактивність (xm).

Ця схема полегшує аналіз струму, напруги, коефіцієнта потужності, ефективності та крутного моменту.Це допомагає нам зрозуміти, як починається і працює двигун.Інженери використовують еквівалентну схему для покращення проектування, діагностики несправностей та розробки стратегій управління для швидкості та регулювання крутного моменту.Розуміння цієї схеми важливо для проектування, експлуатації та підтримки однофазних індукційних двигунів, що підвищує їх продуктивність у різних програмах.

Програми, переваги та недоліки однофазних індукційних двигунів

Однофазні індукційні двигуни дуже популярні в будинках та підприємствах, оскільки вони прості, надійні та не надто дорогі.Знаючи, де вони використовуються, їхні хороші моменти та їхні погані моменти можуть допомогти вам підібрати правильний мотор для того, що вам потрібно.

Застосування однофазних індукційних двигунів

Однофазні індукційні двигуни використовуються в багатьох речах, оскільки вони прості та надійні.Вони зустрічаються в побутових приладах, таких як вентилятори, пральні машини, пилососи та холодильники.У насосах вони використовуються у водяних насосах і відстійниках.Компресори використовують ці двигуни в повітряних компресорах та холодильних компресорах.Видальники, що працюють на цих двигунах, використовуються в системах ОВК.Кудерні процесори, такі як змішувачі, шліфувальні машини та блендери, також використовують однофазні індукційні двигуни.Ці двигуни вибираються для цих додатків, оскільки вони працюють добре і тривають довго.

Малюнок 7: Загальні програми однофазних індукційних двигунів

Переваги однофазних індукційних двигунів

Однофазні індукційні двигуни подобаються з багатьох причин.Вони побудовані просто, що робить їх легкими для догляду та дешевше, щоб зробити та купувати, що економить гроші.Ці двигуни бувають різного розміру та рівнів потужності, що робить їх корисними для багатьох робочих місць.Вони побудовані для тривалого часу і надійно працюють, а це означає, що вони не часто руйнуються.Оскільки вони доступні, прості у пошуку та сильні, багато людей обирають однофазні індукційні двигуни для різних цілей.

Недоліки однофазних індукційних двигунів

Однофазні індукційні двигуни мають деякі недоліки.Вони використовують більше енергії порівняно з трифазними двигунами, щоб виконати ту саму роботу, що робить їх менш ефективними.Вони також борються з завданнями, які потребують високої початкової потужності, якщо не додаються додаткові деталі.Для потреб високої потужності вони не є найкращим вибором, оскільки вони не можуть впоратися з такою силою, як трифазні двигуни.

Висновок

Однофазні індукційні двигуни широко використовуються в будинках та підприємствах, оскільки вони мають простий дизайн і добре працюють.Вони доступні та прості в догляді, що робить їх хорошими для невеликих завдань.Незважаючи на те, що їм потрібна додаткова допомога, щоб почати самостійно, вдосконалення, такі як конденсатори постійного розвороту, зробили їх кращими.Порівнюючи їх з трифазними двигунами, ви можете побачити їх конкретні використання та обмеження.Використання еквівалентних моделей схеми допомагає покращити, як вони працюють та знаходять проблеми.У міру зростання технологій ці двигуни будуть працювати більше з розумними системами та Інтернетом речей (IoT), що робить їх більш корисними та надійними.Знання про однофазні індукційні двигуни допомагає вибирати правильний двигун для конкретних завдань та переконатися, що вони плавно працюють.

Часті запитання [FAQ]

1. Які характеристики однофазного двигуна?

Однофазні двигуни часто використовуються в будинках та малому бізнесі, оскільки вони прості, прості у використанні та не надто дорогі.Вони мають меншу потужність порівняно з трифазними двигунами, що робить їх хорошими для легких завдань, таких як вентилятори, холодильники та пральні машини.Ці двигуни потребують стартового пристрою, оскільки вони не можуть почати самі по собі.Вони надійні і можуть тривати довго при правильному використанні.

2. Який основний метод для запуску однофазного індукційного двигуна?

Щоб запустити однофазний індукційний двигун, ви підключаєте його до однофазного джерела живлення.Оскільки він не може розпочати самостійно, використовується вихідний пристрій, як конденсатор або додаткова обмотка.Цей пристрій створює фазовий зсув, роблячи обертове магнітне поле, яке рухає ротор.Після того, як двигун досягає певної швидкості, стартовий пристрій вимикається комутатором або реле, а двигун працює на основній обмотці.

3. Який принцип роботи індукційного двигуна?

Індукційний двигун працює за допомогою електромагнітної індукції.Коли потужність змінного струму застосовується до обмотки статора, вона створює мінливе магнітне поле.Це поле індукує електрорушійну силу (ЕМП) в роторі, внаслідок чого струми надходять у роторні смуги.Взаємодія між магнітним полем статора та струмами ротора створює силу, яка змушує ротор крутитися.Ротор продовжує слідкувати за обертовим магнітним полем, зробленим статором.

4. Яка основна різниця між трифазними двигунами та однофазними двигунами?

Основна відмінність полягає в їх джерелі живлення та використання.Трифазні двигуни використовують трифазний джерело живлення, надаючи більше електроенергії та ефективності, що робить їх придатними для важких промислових завдань, таких як роботи конвеєра та великі машини.Однофазні двигуни використовують однофазний джерело живлення і використовуються для легших завдань у будинках та малому бізнесі, як, наприклад, запуску побутових приладів.Трифазні двигуни можуть початись самі, тоді як однофазні двигуни потребують додаткового методу запуску.

5. Які заходи безпеки для однофазних індукційних двигунів?

Використовуючи однофазні індукційні двигуни, переконайтеся, що вони встановлені правильно із захищеними електричними з'єднаннями та належним заземленням.Регулярно перевіряйте стартовий пристрій, щоб він працював надійно.Уникайте перевантаження двигуна, щоб запобігти перегріву та пошкодженню.Переконайтесь, що двигун має достатньо вентиляції, щоб залишатися прохолодним, і регулярно здійснювати технічне обслуговування, щоб перевірити наявність зносу.Завжди підключайте двигун до правильної напруги та частоти, як зазначено виробником, щоб уникнути електричних проблем.Ці кроки допомагають двигуна працювати безпечно та ефективно, що робить його тривати довше.
