STM32F103RCT6 Мікроконтролер пояснив

Мікроконтролер STM32F103RCT6 призначений для забезпечення надійної продуктивності з його розширеними можливостями обробки та багатими функціями.Побудований навколо ядра Cortex-M3 Arm, він пропонує безшовну роботу, гнучкі варіанти живлення та ефективне використання пам'яті.Ця стаття досліджує її ключові особливості, технічні характеристики та програми, які допоможуть вам зрозуміти його можливості.

Каталог

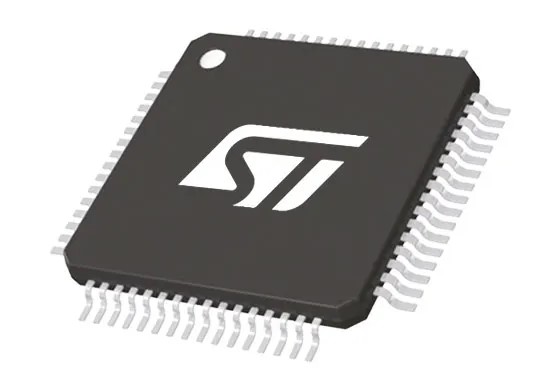

Огляд STM32F103RCT6

З STM32F103RCT6 побудований навколо 32-бітного ядра RISC Cortex-M3, призначеного для ефективного роботи зі швидкістю 72 МГц.Він поєднує в собі цю можливість обробки з швидкими вбудованими спогадами, пропонуючи до 512 кбітів флеш -пам'яті та 64 кбітів SRAM.Вони поєднуються з широким набором вдосконалених I/ОС та периферійними пристроями, які безперешкодно з'єднуються через дві автобуси APB.

Цей мікроконтролер виділяється тим, що він пропонує три 12-бітні АЦП, чотири 16-бітні таймери загального призначення та два таймери ШІМ.На додаток до цього, він має багату колекцію комунікаційних інтерфейсів, таких як I2C, SPI, I2S, SDIO, USB, CAN та кілька USARTS, які задовольняють як стандартні, так і вдосконалені вимоги до додатків.

Пристрій працює ефективно в широкому температурному діапазоні від -40 ° C до +105 ° C і працює на гнучкому джерелі живлення між 2,0 та 3,6 В. Він також забезпечує кілька режимів економії живлення, що робить його придатним для низькоенергетичних конструкцій безкомпромісна функціональність.

Ці можливості роблять STM32F103RCT6 пристосованим рішенням для різноманітних застосувань.Незалежно від того, чи працюєте ви над двигунами, медичними пристроями чи ігровими периферійними пристроями, цей мікроконтролер може впоратися з усім цим.Він також підходить для промислової автоматизації, GPS -систем та побутової електроніки, таких як тривоги, принтери та системи ОВК.Його універсальність та надійна продуктивність роз'єднують її як надійний вибір у декількох полях.

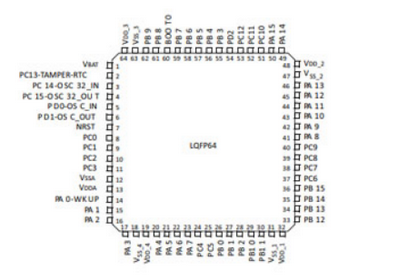

STM32F103RCT6 Конфігурація PIN -коду

STM32F103RCT6 Деталі CAD

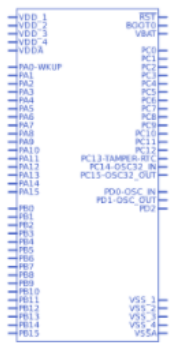

STM32F103RCT6 Символ

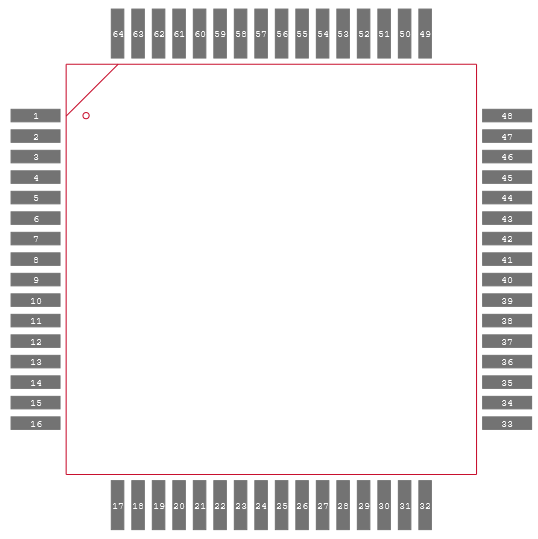

STM32F103RCT6 Слід

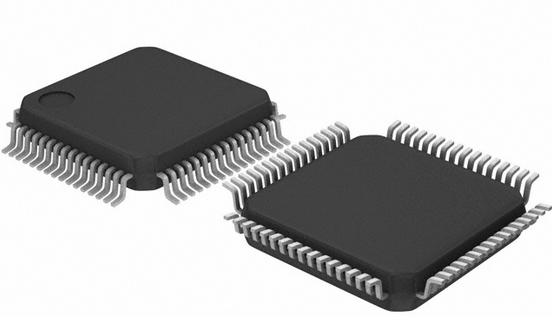

STM32F103RCT6 3D -модель

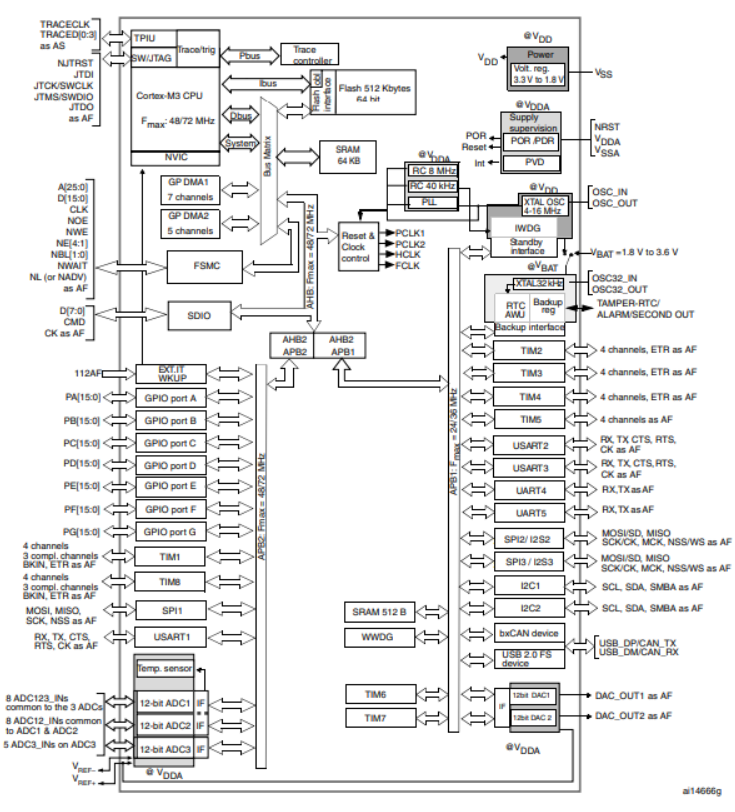

STM32F103RCT6 Функціональна блок -схема

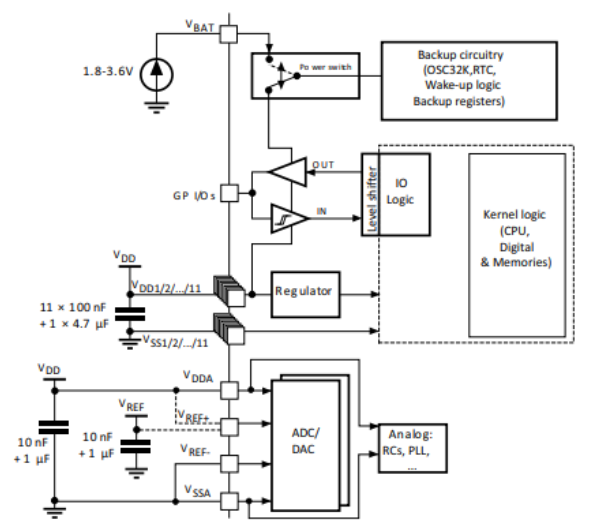

STM32F103RCT6 Макет живлення

Технічні характеристики STM32F103RCT6

Технічні характеристики, особливості, характеристики та компоненти з порівнянними специфікаціями Stmicroelectronics STM32F103RCT6.

Тип	Параметр
Статус життєвого циклу	Активний (останній оновлений: 7 місяців тому)
Заводський час	10 тижнів
Монтажний тип	Поверхневе кріплення
Пакет / кейс	64-LQFP
Поверхневе кріплення	Так
Кількість шпильок	64
Перетворювачі даних	A/D 16x12b;D/A 2x12b
Кількість I/OS	51
Таймери сторожових	Так
Робоча температура	-40 ° C ~ 85 ° C TA
Упаковка	Лоток
Серія	STM32F1
Код JESD-609	E4
Статус частини	Активний
Рівень чутливості до вологи (MSL)	3 (168 годин)
Кількість закінчення	64
Припинення	SMD/SMT
Термінальна обробка	Нікель/паладій/золото (Ni/pd/au)
Максимальна розсіювання потужності	444 МВт
Термінальна позиція	Квадрат
Термінальна форма	Чайка
Напруга живлення	3,3 В
Кінцевий крок	0,5 мм
Частота	72 МГц
Номер базової частини	STM32F103
Кількість шпильок	64
Напруга живлення (vsup)	2V
Інтерфейс	CAN, I2C, I2S, IRDA, LIN, SDIO, SPI, UART, USART, USB
Розмір пам'яті	256 кбб
Тип генератора	Внутрішній
Розмір оперативної пам’яті	48k x 8
Напруга - постачання (VCC/VDD)	2V ~ 3,6 В
UPS/UCS/PERIFERCAL ICS Тип	Мікроконтролер, RISC
Кількість бітів	32
Основний процесор	ARM® Cortex®-M3
Периферійні пристрої	DMA, PWM управління двигуном, PDR, POR, PVD, PWM, Temp Sensor, WDT
Тип пам'яті програми	Спалах
Розмір ядра	32-бітний
Розмір пам'яті програми	256 кб 256 к х 8
Зв'язок	Canbus, I2c, Irda, Linbus, SPI, UART/USART, USB
Поточний струм-максимум	70 мА
Розмір бітового	32
Має ADC	Так
Канали DMA	Так
Ширина шини даних	32b
PWM -канали	Так
Кількість таймерів/лічильників	8
Щільність	2 Мб
Основна архітектура	Рукоятка
Кількість каналів АЦП	16
Кількість каналів I2C	2
Кількість SPI -каналів	3
Висота	1,45 мм
Довжина	10 мм
Ширина	10,2 мм
Досягнення SVHC	Немає SVHC
Радіаційне твердіння	Ні
Статус ROHS	ROHS3, що відповідає
Вільно	Вільно

Ключові особливості STM32F103RCT6

Основна продуктивність

STM32F103RCT6 працює від 32-бітного процесора Cortex-M3 ARM, який працює з максимальною частотою 72 МГц.Він пропонує ефективну обробку за допомогою 1,25 DMIPS/МГц продуктивності, забезпечуючи плавну та надійну роботу.Основа підтримує множення одноразового множення та обладнання, що ідеально підходить для швидкого поводження з складними розрахунками.

Параметри пам'яті

Цей мікроконтролер забезпечує гнучкі рішення пам'яті з 256 - 512 Kbytes Flash Memory для зберігання програми та до 64 кбітів SRAM для обробки даних.Він також підтримує статичний контролер пам'яті з чотирма параметрами вибору мікросхеми, що дозволяє безперебійній інтеграції з різними типами пам'яті, включаючи компактний Flash, SRAM, PSRAM, NOR та NAND.Крім того, він включає РК -паралельний інтерфейс, сумісний з режимами 8080 та 6800.

Управління годинниками та живленням

STM32F103RCT6 забезпечує надійне управління потужністю та годинником.Він працює з джерелом живлення від 2,0 до 3,6 В і включає такі функції, як скидання живлення (POR), скидання живлення (PDR) та програмований детектор напруги (PVD).Пристрій підтримує різноманітні осцилятори, включаючи кристалічний осцилятор 4 до 16 МГц, осцилятор RC, оброблений на 8 МГц, та генератор 32 кГц для програм RTC, все з вбудованими варіантами калібрування.

Режими низької потужності

Для енергоефективних додатків цей мікроконтролер пропонує кілька режимів малої потужності, включаючи сон, зупинку та режим очікування.Ці режими допомагають зменшити споживання електроенергії, зберігаючи функціональність.Поставка VBAT забезпечує регістри RTC та резервних копіїв, які залишаються функціонуючими навіть у умовах малої потужності.

Вдосконалені можливості АЦП

Пристрій включає три 12-бітні аналого-цифрові перетворювачі (АЦП) зі швидкою швидкістю перетворення 1 мкс, що підтримує до 21 вхідних каналів.Ці АЦП можуть обробляти широкий діапазон перетворення від 0 до 3,6 В і пропонувати потрійні можливості зразка та утримання.Вбудований датчик температури додає подальшу універсальність для моніторингу додатків.

Інтегровані ЦАП

Включаються два 12-бітні цифрові перетворювачі (ЦАП), що дозволяють зробити точне генерацію аналогових сигналів.Ці ЦАП підходять для додатків, що потребують плавних та точних аналогових результатів.

Контролер DMA

Контролер 12-канального доступу до доступу (DMA) спрощує передачу даних між периферійними пристроями, такими як таймери, АЦП, DAC, SDIO, I2S, SPI, I2C та USARTS.Це зменшує навантаження процесора та підвищує загальну ефективність.

Налагодження та розвиток

STM32F103RCT6 підтримує вдосконалену налагодження за допомогою серійної налагодження (SWD) та JTAG інтерфейсів.Крім того, вбудований Cortex-M3 Macrocell забезпечує розширені можливості налагодження для розробки та тестування.

Високошвидкісні порти вводу/виводу

Цей мікроконтролер має до 112 швидких портів вводу/виводу, з 51, 80 або 112 вводу/ОС залежно від упаковки.Багато з цих портів є 5 V-толерантними, що робить їх придатними для з'єднання із зовнішніми компонентами в різних додатках.Кожен введення/вивод може бути відображений на зовнішніх векторів переривання, що дозволяє проводити гнучкі конфігурації.

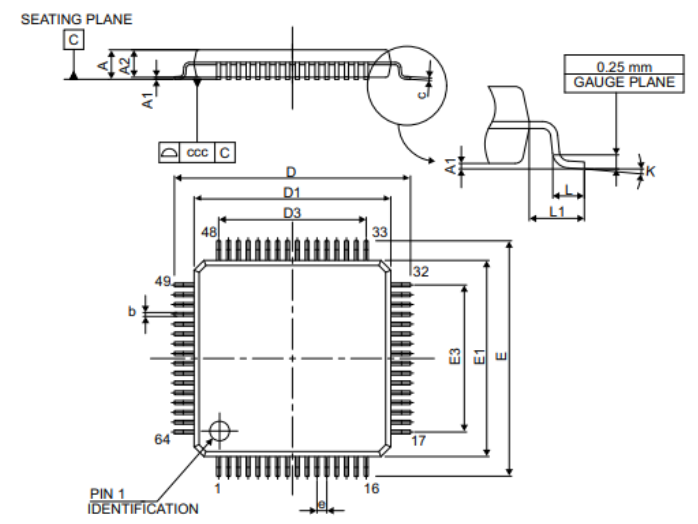

STM32F103RCT6 Фізичні розміри

Інформація про виробника про STM32F103RCT6

Stmicroelectronics, виробник Microcontroller STM32F103RCT6, є провідною глобальною напівпровідниковою компанією.Вони спеціалізуються на доставці широкого спектру рішень для мікроелектроніки, поєднуючи досвід в галузі проектування кремнію та інтеграції системи.Їх продукція є невід'ємною частиною різних застосувань, включаючи промислову автоматизацію, побутову електроніку та автомобільні системи.STM32F103RCT6 ілюструє їх прихильність до забезпечення високоякісних, універсальних мікроконтролерів, які відповідають різноманітним потребам галузі.

Частини з аналогічними характеристиками до STM32F103RCT6

Частини праворуч мають специфікації, подібні до Stmicroelectronics STM32F103RCT6.

Означати	STM32F103RCT6	MK20DX256VLH7	STM32F105RCT6	STM32F107RCT6	STM32F105RCT7
Виробник	Stmicroelectronics	NXP USA Inc.	Stmicroelectronics	Stmicroelectronics	Stmicroelectronics
Пакет / кейс	64-LQFP	64-LQFP	64-LQFP	64-LQFP	64-LQFP
Кількість шпильок	64	64	-	64	64
Основна архітектура	Рукоятка	Рукоятка	-	Рукоятка	Рукоятка
Ширина шини даних	32 б	32 б	-	32 б	32 б
Кількість вводу/виводу	51	51	40	51	51
Інтерфейс	CAN, I2C, I2S, IRDA, LIN, SDIO, SPI, UART, USART, USB	CAN, Ethernet, I2c, I2S, Irda, Lin, SPI, UART, USART, USB	-	CAN, I2C, I2S, IRDA, LIN, SPI, UART, USART, USB	CAN, I2C, I2S, IRDA, LIN, SPI, UART, USART, USB
Розмір пам'яті	256 кб	256 кб	-	256 кб	256 кб
Напруга живлення	3.3 V	3.3 V	3.3 V	3.3 V	3.3 V
