Бінарний лічильник 74LS93 пояснив

74LS93-це компактний та ефективний 4-бітний бінарний лічильник, який підтримує цілий ряд цифрових додатків.Ця стаття досліджує її функціональність, особливості та використання, керуючи вами через свою експлуатацію та практичні переваги.Від підрахунку бінарних значень до частоти ділення, 74LS93 пропонує простоту та гнучкість для проектів, що вимагають точних рішень підрахунку та термінів.

Каталог

Розуміння 74LS93 Бінарний лічильник ІК

З 74LS93 -це 4-бітний двійковий лічильник, розроблений з двома вбудованими вгору.Він поєднує в собі режим-2-літер з мод-8-8, що робить його універсальним для таких додатків, як підрахунки або розділення сигналів на 2 або 8. Цей ІС включає чотири вершини JK, які реагують на вхідні імпульси,який може бути забезпечений мікроконтролером або таймером ІК.

Конструкція 74LS93 має дві шпильки для скидання, дві годинникові штифти та чотири вихідні клеми, що дозволяє йому рахувати від 0 до 15 у двійкових.Завдяки своїй сумісності з різними мікроконтролами та системами на основі TTL, цей лічильник є гнучким вибором для різних цифрових проектів.Він зазвичай доступний у таких форматах, як DIP та SMD, завжди містить 14 штифтів.Крім того, ІС побудований для обробки високошвидкісних входів, забезпечуючи надійну роботу в динамічних умовах.

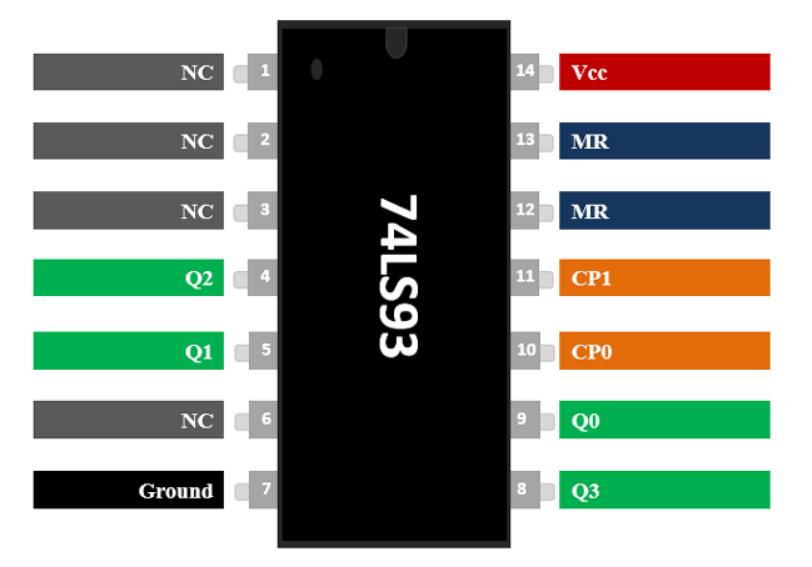

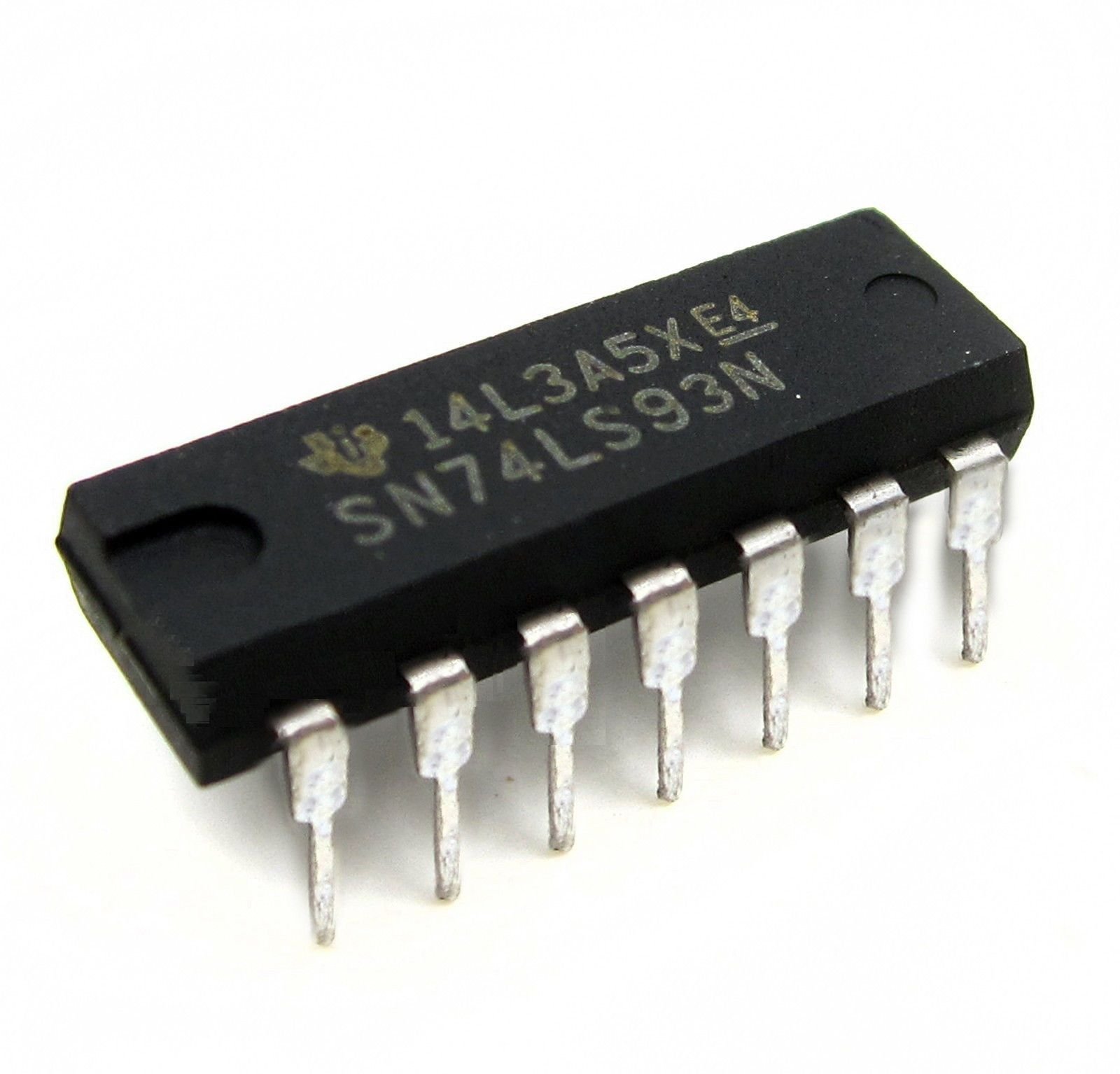

74LS93

Номер PIN -коду	Пінопласт	Опис
1, 2, 3, 6	NC	Немає зв’язку
4, 5, 8, 9	Q0, Q1, Q2, Q3	Вихідні шпильки
7	Земля	Підключений до землі системи
10	CP0	Введення годинника - розділити на 2
11	CP1	Введення годинника - розділити на 8
12, 13	Містер	Основне скидання - чіткий вхід
14	VCC	Напруга живлення - 4,5 В до 5,5 В

74LS93 Лічильник ІС

4-бітний лічильник інтегрованого ланцюга

74LS93-це 4-бітний двійковий лічильник, призначений для широкого спектру застосувань.Він пропонує надійну продуктивність у системах, які потребують підрахунку чи частотного відділу, завдяки ефективній 4-бітової архітектури.

Стандартна робоча напруга

Цей ІС безперешкодно працює за стандартною напругою 5В, що робить його сумісним з багатьма цифровими системами.Його здатність послідовно виконувати цю напругу забезпечує його надійність у різних проектах.

Діапазон напруги

ІС підтримує спектр напруги між 4,5 В та 5,5 В.Ця гнучкість дозволяє використовувати його в системах з незначними варіаціями живлення, зберігаючи стабільність.

Високі та низькі вихідні напруги

Коли ІС виводить високий стан, він забезпечує 3,5 В, а коли він знаходиться в низькому стані, він виводить 0,25 В.Ці рівні роблять його сумісним з іншими пристроями TTL, забезпечуючи плавну інтеграцію у ваші схеми.

Виводний струм

IC обробляє -0,4 мА під час високого виходу та 8 мА під час низького виходу.Ці поточні рівні дозволяють ІС ефективно взаємодіяти з іншими компонентами, не викликаючи перевантаження.

Частоти годинника для вхідних штифтів

Частота годинника для вхідного контактного CP0 може досягати до 32 МГц, тоді як CP1 підтримує до 16 МГц.Ця високошвидкісна продуктивність робить ІС придатним для завдань, що потребують швидкого підрахунку або частоти.

Мінімальна ширина імпульсу

CP0 вимагає ширини імпульсу щонайменше 15ns, тоді як CP1 потребує мінімум 30 н.Ці технічні характеристики забезпечують точну роботу, запобігаючи будь -яких пропущених сигналах під час швидкого перемикання.

Формати шпильки

IC доступний у таких форматах, як 14-контактний PDIP, GDIP та PDSO, що робить його універсальним та легким в інтеграції в різні конструкції.Ці формати дозволяють вибрати той, який найкраще відповідає вашій конкретній програмі.

Джерела імпульсу годинника

Ви можете керувати входами IC за допомогою таких пристроїв, як 555 таймерів або мікроконтролерів.Ця гнучкість робить його простим у використанні в різних програмах, від простих таймерів до більш складних цифрових систем.

Сумісний з TTL вихід

Вихід ІС знаходиться у форматі TTL, що забезпечує сумісність із широким діапазоном систем ICS та мікроконтролерів.Ця функція спрощує інтеграцію у ваші дизайни цифрових ланцюгів.

Діапазон температури

ІС добре працює при температурі від 0 до 70 градусів Цельсія, що робить його придатним для стандартних середовищ.Він забезпечує послідовні результати, не впливаючи на помірні зміни температури.

Еквіваленти 74LS93

• 74HC19

• 74LS192

• 4516

Інші зустрічі

• 74LS90

• CD4017

• 74LS02

• CD4020

• CD4060

• CD4022

• CD4026

• CD40102

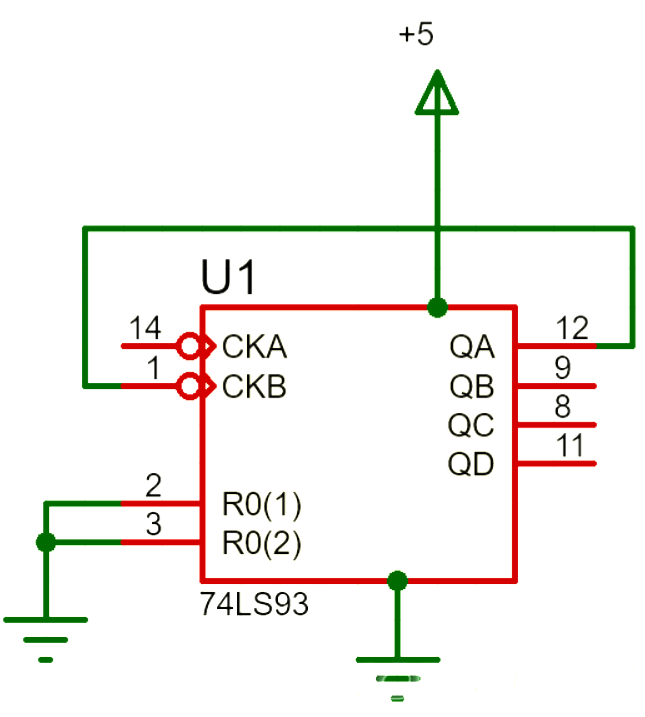

Як працює цифровий лічильник 74LS93?

Щоб отримати 74LS93 Бінарну роботу, почніть з підключення джерела живлення.Прикріпіть штифт VCC до позитивного терміналу та штифта GND до землі вашої системи.Після того, як це буде зроблено, підключіть перший вхід годин (штифт 1) до останнього виходу бітів (PIN 12).Це з'єднання є ключовим для забезпечення механізму підрахунку.

Далі встановіть скидання штифтів (штифти 2 та 3).Заземлити ці шпильки, щоб забезпечити, що лічильник починається з нуля.Якщо вам потрібно скидання, щоб функціонувати по -різному, ви можете підключити ці шпильки до зовнішньої логіки на основі потреб вашої програми.Ця гнучкість дозволяє налаштувати лічильник відповідно до ваших вимог ланцюга.

Для введення тактового введення підключіть другий годинник (штифт 2) до зовнішнього генератора імпульсу, як таймер IC або будь -який пристрій, здатний генерувати сигнали тактового годинника.Цей тактовий імпульс керує двійковим підрахунком виходу ІС, який відображається на штифтах 8, 9, 11 та 12.

Внутрішня схема 74LS93 розділена на дві основні частини: лічильник Mod 2 та лічильник Mod 8.Лічильник Mod 2 керує першим бітом, перемикаючись між 0 і 1 з кожним тактовим імпульсом, коли сигнал переходить від високого до низького.Цей вихід служить вхідним годинником для лічильника Mod 8, який використовує три взаємопов'язані шльопанці JK для генерації решти трьох біт.

Кожен JK Flip-Flop у лічильнику Mod 8 отримує свій тактовий сигнал від виходу попереднього фліп-флопа.Разом лічильники MOD 2 та MOD 8 виробляють 4-бітний двійковий підрахунок, який становить від 0000 до 1111. Цей двійковий вихід відображається по чотирьох вихідних штифтах, забезпечуючи чітке представлення кількості.

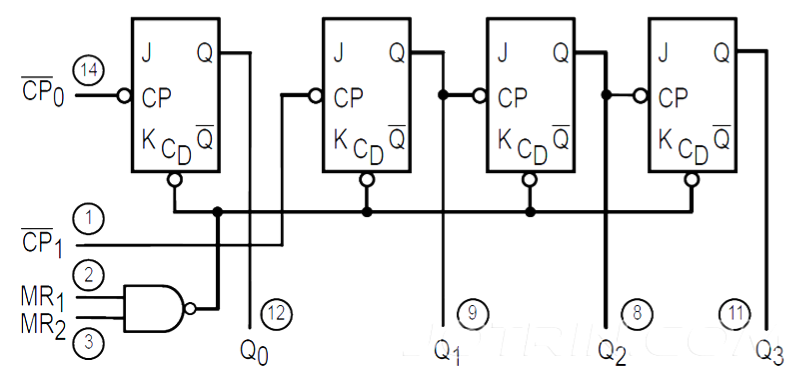

74LS93 Літок

Щоб зрозуміти лічильну схему 74LS93, він допомагає вивчити його внутрішню конструкцію та функціональність.Схема заснована на jk Thlops, кожна з яких здатна перемикатися між двома станами: 1 і 0. Ці стани представляють бінарні значення, а лічильник прогресує, змінюючи ці стани у відповідь на пульси годин.

У 74LS93 стан кожного фліп-флопа змінюється, коли вихід попередніх перехідних переходів від високого до низького.Однак перший фліп-флоп безпосередньо не підключений до другого.Щоб створити функціональну послідовність, ви зв'язуєте перший годинник (CP1) з виходом першого фліп-флопа лічильника Mod 8.Це гарантує, що послідовність протікає належним чином.

З чотирма шльопанками, підключеними послідовно, кожен отримує тактовий імпульс від виходу попереднього фліп-флопа, лічильник починається в 0000 і нараховується до 1111, перш ніж скинути назад до 0000. Кожен стан представляє унікальне двійкове число, що прогресує вПорядок.

У таблиці нижче показано, як змінюється двійковий вихід з кожним кількістю:

Підрахунок	Випуск	Q3	Q2	Q1	Q0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

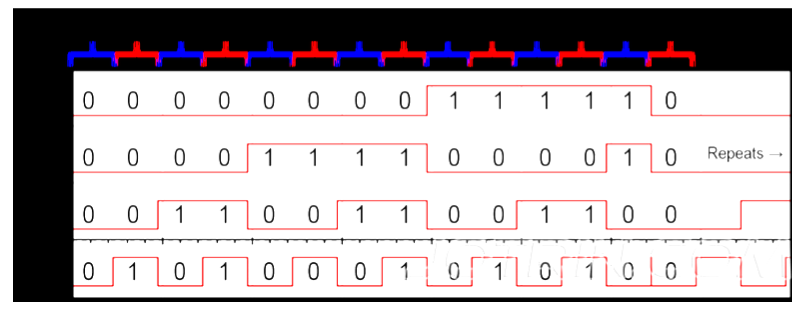

Крім того, схема часу показує, як виходи від Q0 до Q3 поводяться у відповідь на сигнал вхідного годинника.Ця візуалізація полегшує бачити, як двійковий лічильник прогресує поетапно:

Заявки 74LS93

74LS93-це універсальний ремонт, побудований за допомогою чотирьох шльопанців JK.Поєднуючи свої лічильники MOD-2 та MOD-8, він зазвичай використовується для створення лічильника MOD-16.Він часто використовується в ланцюгах, які потребують підрахунку від 0 до 15 у бінарних або створюючи послідовності для цілей часу, що робить його простим і надійним вибором для таких додатків.

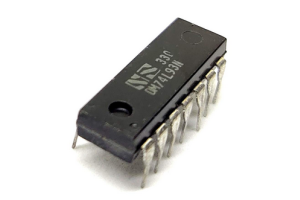

Цей ІС також широко використовується в схемах частотного поділу, де він може розділити частоти на 2, 8 або 16 точно.Його конструкція дозволяє йому ефективно обробляти керовані завдання з терміном, що робить його придатним для використання в цифрових системах часу, таких як цифрові годинники або послідовні налаштування управління подіями.

Крім того, 74LS93 використовується в програмах підрахунку пульсу, де він подає вхідні сигнали у бінарному.Його здатність поєднувати функціональність MOD-2 та MOD-8 робить його ефективним та надійним компонентом у проектах, що вимагають точного двійкового підрахунку.

Кроки для роботи двійкового лічильника 74LS93

Використання бінарного лічильника 74LS93 є простим та ефективним.Почніть з живлення ІС через VCC та заземлення, використовуючи джерело живлення +5В.Це встановлює необхідні умови експлуатації для ІС.74LS93 включає два штифти MR (Master Reset), які дозволяють налаштувати потрібний режим роботи.Для стандартної функціональності підрахунку підключіть обидва шпильки для скидання до заземлення (низька), як показано в таблиці вибору режиму.

Далі імпульси подачі вхідних штифтів CP0 та CP1 для ініціювання процесу підрахунку.Кожен імпульсний вхід до цих штифтів збільшує двійковий підрахунок на один.PIN -код CP1 керує виходом Q0, тоді як CP0 регулює результати Q1, Q2 та Q3.Щоб активувати всі чотири вихідні біт, підключіть тактовий імпульс на CP1 до виходу Q0.

ІС підтримує пікову частоту годинника 32 МГц для CP0 та 16 МГц для CP1.Переконайтесь, що ширина імпульсу становить щонайменше 15ns для CP0 та 30ns для CP1 для підтримки точної роботи.Як правило, ви можете генерувати тактовий сигнал за допомогою таймера 555 або подібного ланцюга, що виробляє імпульс.

Підрахунок	Випуск
	Q0	Q1	Q2	Q3
0	Л	Л	Л	Л
1	H	Л	Л	Л
2	Л	H	Л	Л
3	H	H	Л	Л
4	Л	Л	H	Л
5	H	Л	H	Л
6	Л	H	H	Л
7	H	H	H	Л
8	Л	Л	Л	H
9	H	Л	Л	H
10	Л	H	Л	H
11	H	H	Л	H
12	Л	Л	H	H
13	H	Л	H	H
14	Л	H	H	H
15	H	H	H	H

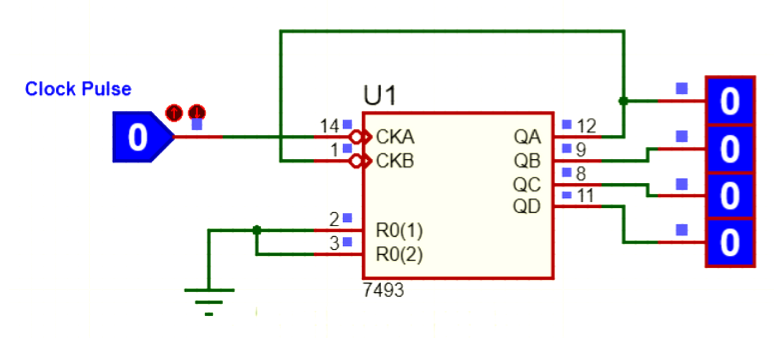

Щоб краще зрозуміти його функціональність, подумайте про моделювання операції ІС.Наприклад, у режимі-0 (стандартний режим підрахунку) заземлення як MR PIN, так і вручну перемикання логічного стану генерує тактичні імпульси.З кожним переходом від високого до низького, ІС збільшує його кількість.Нижче наведено приклад моделювання, що ілюструє цю поведінку.

Для подальшої ясності ви можете звернутися до відео -підручників або додаткових ресурсів.Практичне використання 74LS93 у різних схемах, включаючи терміни та підрахунки додатків, демонструє його адаптованість та простоту використання в цифрових конструкціях.

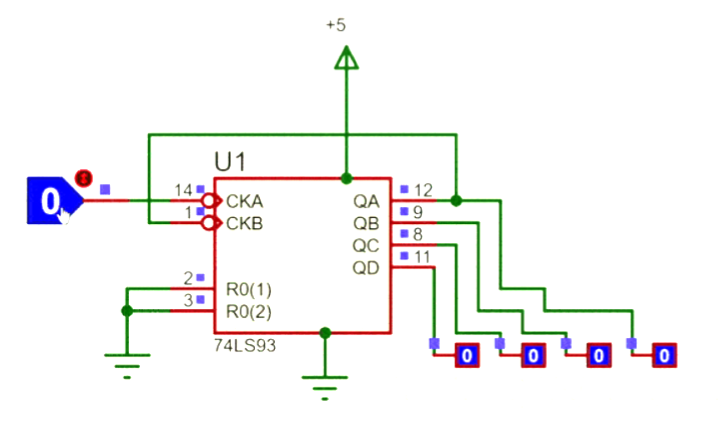

Використання 74LS93 в одноцифровому лічильнику

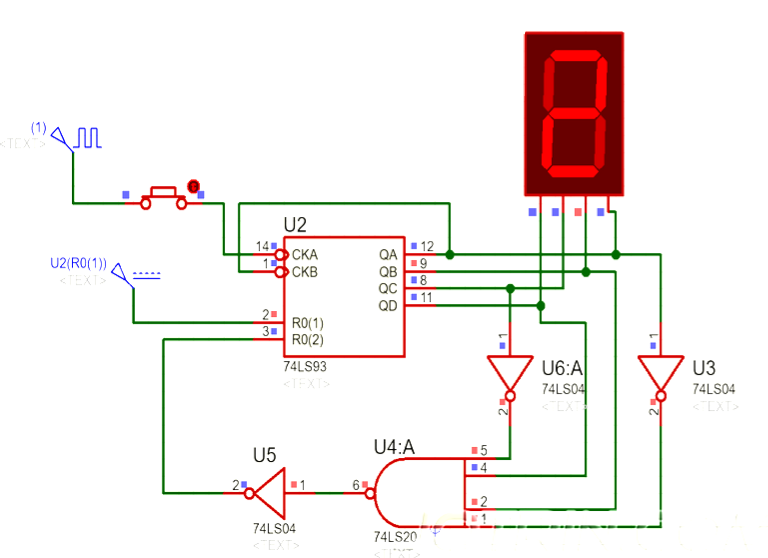

Щоб створити одноцифровий лічильник за допомогою 74LS93, вам знадобляться компоненти, такі як 74LS20 (чотири вхідні ворота NAND) і a 74LS04 (Три не ворота).Ці компоненти працюють разом з ІС, щоб керувати семисегментним дисплеєм BCD, що дозволяє лічильнику проводити числа від 0 до 9.

Хоча 74LS93-це 4-бітний лічильник, здатний обробляти до 16 двійкових підрахунків, він повинен скинути після досягнення 9, щоб забезпечити, щоб дисплей залишався в межах десяткового діапазону.Якщо лічильник не скидається в цей момент, вихід може показувати неправильні або несподівані значення.Для управління цим використовується схема скидання зворотного зв'язку, поєднуючи сигнали від NAND, а не ворота для автоматичного скидання лічильника.

У цій схемі дві не ворота підключені до виходів QA та QC, тоді як QB та QD безпосередньо пов'язані з входами воріт NAND.Ворота NAND виробляє високий вихід лише тоді, коли всі його входи дорівнюють нулю.За двійковим значенням 1010, не ворота зворотні сигнали від QA та QC, що викликає високий вихід з воріт NAND.Цей вихід перевертається 74LS04, скинувши лічильник до нуля.Ця конструкція забезпечує послідовне оновлення лічильника та відображає правильні десяткові значення.

Використання 74LS93 для 2-значного лічильника

Двозначна конфігурація лічильника розширює концепцію одноцифрового лічильника, що дозволяє відображати числа з 00 до 99. Така ж основна логіка застосовується, але в цьому випадку перший семисегійний дисплей прогресує, коли другий дисплей надсилає aсигнал скидання годинника.Ця конструкція забезпечує безперебійний підрахунок у двох цифрах, використовуючи сигнал скидання одного дисплея, щоб керувати входом годинника іншого.

Логіка, що стоїть за двозначним лічильником, залишається узгодженою з одноцифровою установкою, пропонуючи ефективний спосіб демонструвати більші числові значення, використовуючи два семи сегментні дисплеї.Пов'язуючи два лічильники через їхні сигнали скидання та годинника, дисплеї працюють у тандемі, щоб представити цифри від 00 до 99.

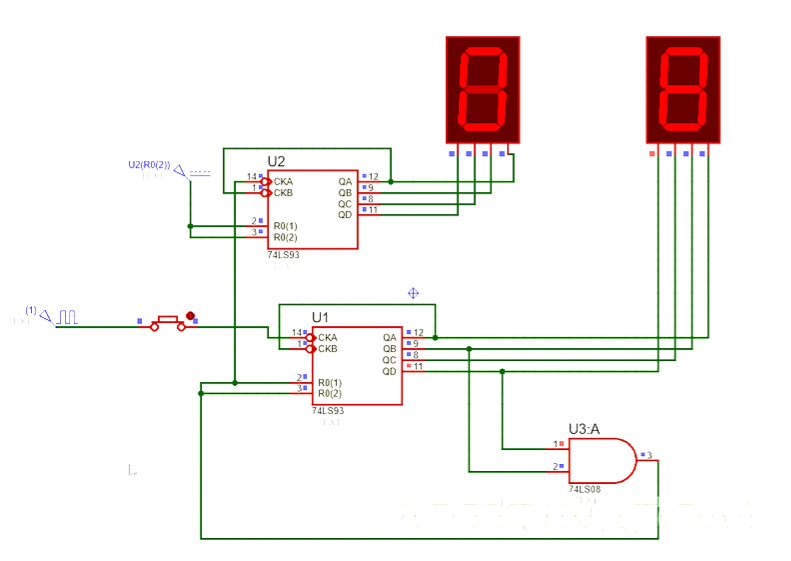

74LS93 на основі 2-значного прикладу десяткового лічильника

74LS93 на основі 2-значного десяткового лічильника

Для двозначного лічильника 74LS93 можна налаштувати для підрахунку та відображення номерів від 00 до 99. Логіка двозначного лічильника будує на тих же принципах, що і однозначний лічильник, але розширює його функціональність, каскадувавши два лічильники BCD.

У цьому налаштуванні перший дисплей семисеглів BCD просуває свій підрахунок на основі сигналу скидання з другого дисплея.По суті, сигнал годинника для першого дисплея походить від скидання другого дисплея.Ця каскадна композиція забезпечує, що лічильник прогресує логічно через дві цифри, при цьому перший дисплей збільшується лише тоді, коли другий дисплей завершує свій цикл з 0 до 9.

Цей двоцифровий лічильник лічильника дозволяє підрахувати до 99 і забезпечує чіткий та читаційний дисплей, використовуючи два сегментні дисплеї.Основні механізми логіки та зворотного зв'язку забезпечують плавну роботу, що робить її ідеальною для додатків, що вимагають більшого діапазону підрахунку.

74LS93 Бінарні лічильники

Генерація тривалості часу

74LS93 добре підходить для створення розширених термінів часу в цифрових схемах.Налаштуючи його лічильники належним чином, ви можете досягти довгих і послідовних затримок, які корисні для програм, пов'язаних з термінами.

Стабільна поділ частоти

Цей ІС виступає надійним роздільником частоти.Це може зменшити частоту вхідних годин за факторами 2, 8 або 16, що робить його надійним вибором для систем, де стабільна ділення частоти необхідний для синхронізованих операцій.

Точні завдання часу

Коли необхідні точні терміни, 74LS93 забезпечує просте рішення.Його передбачувана поведінка підрахунку забезпечує точність у таких завданнях, як секвенування та контроль за часом у цифрових проектах.

Проекти без мікроконтролерів

74LS93 ідеально підходить для проектів, де використання мікроконтролера може бути не практичним.Він обробляє функції підрахунку та термінів ефективно, зменшуючи потребу в більш складних та дорогих компонентах.

Підрахунок імпульсу та розподілу частоти

Цей ІС ефективний у програмах, що включають підрахунок імпульсу або частотне розподіл.Його бінарний механізм підрахунку дозволяє легко відстежувати імпульси або розділити частоти без додаткової схеми.

Водіння семи сегментальних дисплеїв

74LS93 працює безперешкодно з семи сегментовими дисплеями, щоб показати числові виходи.Його сумісність з бінарними до децимальних перетворювачів спрощує процес створення цифрових лічильників та читання.

Створення тривалих інтервалів

Використовуючи свої можливості підрахунку, 74LS93 допомагає налаштувати схеми, які потребують тривалих інтервалів.Це робить його особливо корисним для таких програм, як цифрові годинники та таймери.

Будівництво стабільних лічильників

ІС часто використовується для розробки надійних лічильників.Його надійна продуктивність та простота конфігурації роблять його загальним вибором для побудови як окремих лічильників, так і схем роздільника частоти.

Спеціалізовані програми з терміном

Коли потреби в термінах є конкретними, для цих вимог можна адаптувати 74LS93.Будь то для промислових рішень для термінів чи саморобних проектів, його гнучкість забезпечує відповідність різноманітним завданням, пов'язаним з термінами.

Висновок

74LS93 - це універсальний і надійний двійковий лічильник, який спрощує завдання цифрового підрахунку та термінів.Завдяки своїй здатності розділити частоти, рахувати імпульси та дисплеї, він безперешкодно вписується в різні проекти.Незалежно від того, що ви будуєте лічильники, керуєте термінами або створюєте роздільники частоти, 74LS93 пропонує ефективне та просте рішення.Його гнучкість та простота використання роблять його практичним вибором для багатьох застосувань.
