Повне керівництво до резистора 10 К: код кольору, програми та використання ланцюга

Цей посібник розповідає про резистор 10 К, який дуже важливий в електронних схемах.Ми пояснимо, що таке 10 тис. Резистор, як розрізнити його за допомогою кольорів та що він робить у різних електроніках.Посібник охоплює різні типи кольорових кодування, як 3-діапазон, 4-діапазон, 5-діапазон та 6-діапазон, що полегшує вам їх ідентифікацію та використання.Він також розглядає, як 10 тис. Резистори допомагають у пристроях, від контролю електроенергії в ланцюгах до переконання, що такі пристрої, як таймери та датчики, працюють правильно.

Каталог

Що таке резистор 10 к?

10 тис. Резистор є невеликим, але важливим електронним компонентом з опором 10 000 Ом (ω).Це допомагає контролювати потік електричного струму, ділити напруги та захищати чутливі елементи ланцюга.Такі резистори використовуються як в аналогових, так і в цифрових схемах, забезпечуючи стабільну роботу та запобігаючи небажаній електричній поведінці.Цей резистор легко ідентифікувати завдяки його кольоровим смугам, які визначають його опір, не потребуючи мультиметра чи інших інструментів тестування.

У цифровій електроніці 10-тис-резистор часто використовується як підтяжковий або відпущений резистор, допомагаючи мікроконтролам підтримувати стабільні логічні стани, запобігаючи плаваючим (не визначеним) сигналам.В аналогових схемах він відіграє ключову роль у зміщенні транзисторів, забезпечуючи належну роботу підсилювача.У поєднанні з конденсаторами він утворює RC Networks, які використовуються для створення затримок часу або фільтрувальних сигналів для генераторів та обробки сигналів.Через свою універсальність резистор 10 кОм з'являється у широкому діапазоні додатків, від простих таймерів до складних цифрових інтерфейсів.

Код кольорового резистора 10 к

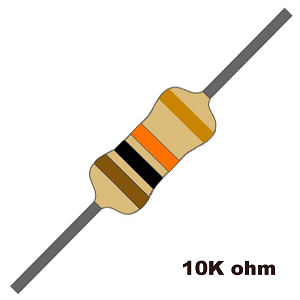

Малюнок 2. Код кольорового резистора 10 К

Щоб зробити ідентифікацію швидкою та точною, резистори використовують кольорову систему маркування.Стандартний 4-діапазонний резистор 10 кОм (10 000 Ом) слідує за певним кольоровим кодом для представлення його значення.Перший кольоровий діапазон є коричневий, що відповідає першій цифрі, 1.Другий гурт є чорний, представляючи другу цифру, 0.Разом вони утворюють число 10.Третя група є оранжевий, який служить мультиплікатором, тобто базовий число (10) повинен бути примножений на 1000, внаслідок чого загальна опір 10 000 Ом (10 км).Нарешті, четверта група, яка в цьому випадку золото, вказує на толерантність резистора, вказуючи, наскільки фактична опір може відрізнятися від номінального значення. Золото означає толерантність ± 5%, означає реальний опір може варіюватися від 9 500 Ом до 10 500ω.Цей рівень толерантності гарантує, що навіть при незначних варіаціях під час виробництва резистор залишається в межах прийнятних меж для більшості електронних застосувань загального призначення.

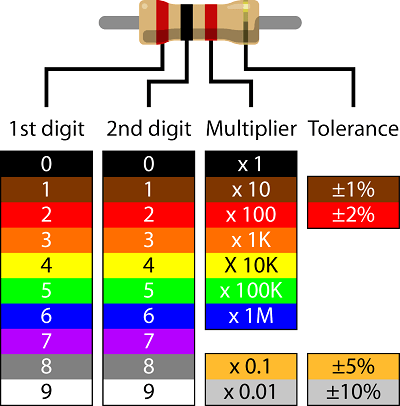

Малюнок 3. Код кольорового резистора 10К

Як прочитати кольоровий код резистора?

Система кольорового коду резистора спочатку може здатися складною, але, дотримуючись систематичного підходу, ви можете навчитися розшифрувати значення ефективно та точно.Щоб правильно інтерпретувати значення резистора, перший крок - знайти вихідну точку кольорових смуг.Один кінець резистора матиме перший кольоровий діапазон, розташований ближче до краю, ніж інші смуги, це кінець, де ви починаєте читати.Остання смуга, часто розташована трохи далі один від одного, являє собою толерантність і зазвичай є золотим або сріблом.Після встановлення орієнтації наступним кроком є ​​ідентифікація цифрових смуг, які визначають значення базового опору.Це перші два -три смуги, залежно від того, чи є резистор чотири, п’ять чи шість діапазонів загалом.Після визначення базового значення наступна смуга служить мультиплікатором, масштабуючи базове значення на коефіцієнт десять, сотень, тисячі і більше.Цей крок є важливим, оскільки просте неправильне тлумачення множника може призвести до різкого некоректного значення опору, що впливає на продуктивність схеми.

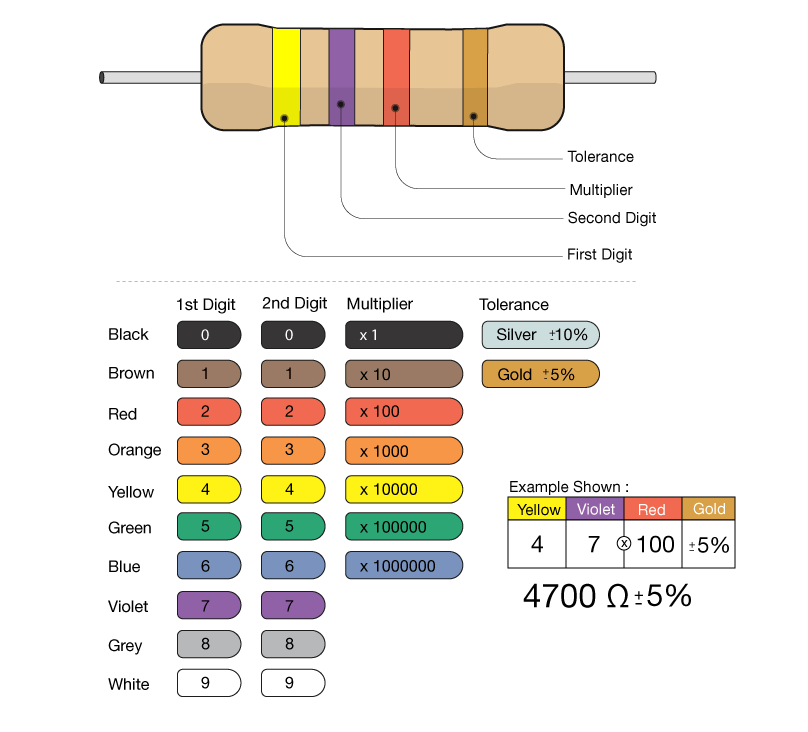

Малюнок 4. Інтерпретація різного кольорового коду резистора

Нарешті, після обчислення значення опору від кольорового коду він завжди є хорошою практикою, щоб перевірити це, особливо в точні чутливі програми.Для вимірювання можна використовувати мультиметр Фактичний опір і підтверджують, що він відповідає очікуваному значенням. Цей крок корисний при роботі зі старими резисторами, які можуть мати Зівні кольорові смуги, що ускладнює їх читання.Для резисторів з шістьма смуги, додаткова смуга вказує на коефіцієнт температури, який Показує, наскільки змінюється опір із змінами температури.Це характеристика хороша в ланцюгах, які потребують теплової стійкості, такого як точні вимірювальні інструменти та високопродуктивні електронні системи.

3-діапазон 10-ти резистор Код резистора

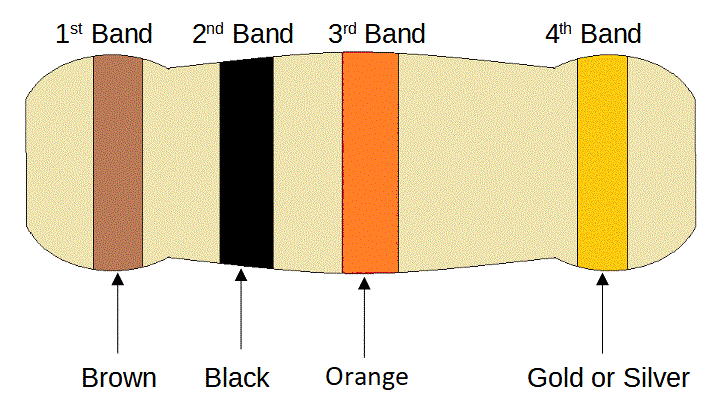

Малюнок 5. Код кольорового резистора 3 діапазону 10K

3-діапазон 10 К резистор спрощує процес маркування, використовуючи лише дві цифри, а потім мультиплікатор, що робить його більш простим порівняно з 4-діапазонним аналогом.У випадку резистора 10 км (10 000 Ом) кольорові смуги коричневі, чорні та помаранчеві.Перший гурт, коричневий, представляє цифру 1, поки другий гурт, чорний, представляє цифру 0.Разом ці дві цифри утворюють число 10.Третя смуга, яка виступає як множник, є оранжевий, означає коефіцієнт множення 1000.При множенні 10 на 1000, отриманий Значення опору є 10 000 ОмАБО 10 кОм.Цей метод кольорового кодування дозволяє швидко ідентифікувати значення опору.

На відміну від 4-діапазонних резисторів, які включають окрему смугу для вказівки на толерантність, 3-діапазонні резистори не забезпечують цього рівня деталей, тобто їх толерантність є нерухомий в ± 20% за замовчуванням.Цей рівень толерантності означає, що фактичний опір резистора 10 кОм може змінюватись від 8 кОм до 12 кОм залежно від варіацій виробництва.Відсутність виділеної смуги толерантності спрощує візуальний макет резистора, але також обмежує його придатність для застосувань, що вимагають тісної точності опору.Стандартизоване позначення для цих резисторів слідує за форматом 103 м, де 103 являє собою значення опору (10 × 1000 = 10 000 Ом), а М позначає толерантність ± 20%.Хоча цей широкий діапазон толерантності може здатися великим, він, як правило, прийнятний для схем, які не потребують точних значень опору.Такі пристрої, як основні роздільники напруги, підтяжні резистори та резистори, що обмежують струм у світлодіодних схемах, часто використовують 3-діапазонні резистори, де невелике відхилення від передбачуваного опору не впливає на загальну продуктивність схеми.

Оскільки 3-діапазонні резистори менш точні, вони знаходяться в недорогих, загальних призначеннях, а не на точній електроніці.Ці резистори зазвичай зустрічаються в старих електронних конструкціях, оскільки сучасні схеми часто сприяють більш точним 4-діапазонним або 5-діапазонним резисторам для кращої надійності та точності.Однак 3-діапазонні резистори залишаються широко доступними і продовжують використовуватись у різних програмах, де вартість та простота надаються пріоритетності над точністю.Їх пряма система кольорового коду дозволяє легко ідентифікувати та швидкі ручні розрахунки, зменшуючи ймовірність помилок при складанні електронних схем.Незалежно від того, що використовується в прототипуванні, експериментуванні чи основній конструкції ланцюга, 3-діапазонні резистори залишаються компонентом електроніки.

5-діапазон 10-кратний код резистора

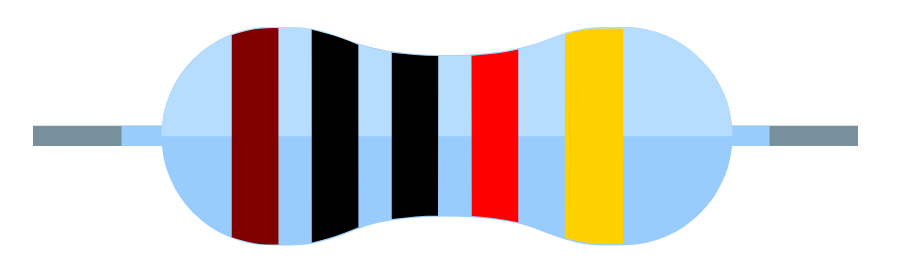

Малюнок 6. Код кольорового резистора 5-діапазон

5-діапазон 10 К резистор Забезпечує підвищену точність над своїм 4-діапазонним аналогом, включивши додаткову цифру в свою послідовність коду коду.Перша кольорова смуга, коричневий, представляє число 1, встановивши початкову цифру значення опору.Слідом за цим, чорний Гурт означає 0, що є другою цифрою, і інша чорний Слідує за групою, сприяючи іншому 0 як третя цифра.Ці три цифри разом утворюють число 100, що служить базовим значенням перед будь -якими модифікаціями на мультиплікатор.Четверта смуга в послідовності, яка є червоний, діє як множник і має значення × 100, ефективно зміщуючи десяткову точку і в результаті чого загальна опір у 10 000 Ом.Останній гурт, золото, несе відповідальність за визначення рівня толерантності, що в цьому випадку є ± 5%, що означає, що фактичний опір резистора може змінюватись до 5% в будь -якому напрямку від номінального значення.

Наявність п’ятої смуги на резисторі є великим фактором у забезпеченні більш точних значень опору, оскільки вона вводить додаткову цифру.На відміну від 4-діапазонних резисторів, які використовують лише дві цифри та мультиплікатор, третя цифра в 5-діапазонному резисторі зменшує помилки округлення та підвищує точність.Це вигідно для електронних схем, які вимагають більшої точності, наприклад, в обробці сигналів, вимірювальних інструментах та чутливих датчиків.5% рейтинг толерантності, хоча і не найбільш точний доступний, все ще забезпечує розумний рівень точності для багатьох електронних проектів загального призначення.Позначення цього резистора, зазвичай написаного як 1002J, слідує за стандартним кодуванням резистора, де 1002 відповідає значенням опору (10 000ω), а буква j позначає 5% толерантність.

Цей рівень точності великий у додатках, де навіть незначні зміни в опорі можуть вплинути на функціональність схеми.Наприклад, при роздільниках напруги, де значення опору визначають вихідну напругу, більш точний резистор допомагає підтримувати очікувані рівні напруги.Аналогічно, в підсилювачах, де допуски компонентів впливають на стійкість посилення, використання 5-діапазонного резистора забезпечує більш послідовну продуктивність.У той час як резистори з більш жорсткими допусками, такими як ± 1% або ± 0,1%, доступні для завдань з високою точністю, 5-діапазонний резистор 10 К з 5% толерантністю вражає баланс між ефективністю економіки та точністю, що робить його популярним вибором у багатьох електронних конструкціях.

6-діапазон 10-кратний код резистора

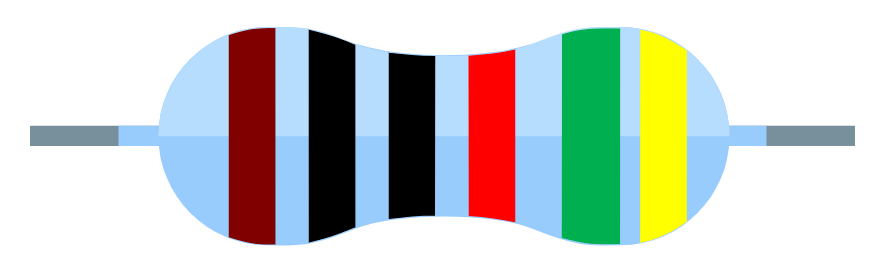

Малюнок 7. Код кольорового резистора 6-діапазон

6-діапазон 10 кОм резистор Дотримується конкретної схеми кодування кольору, яка надає детальну інформацію про її опір, толерантність та стабільність температури.Перші три смуги представляють цифри значення опору, тоді як четверта смуга діє як мультиплікатор для визначення загального опору.П'ята смуга вказує на толерантність, яка означає, наскільки фактична опір може змінюватись від зазначеного значення.Нарешті, шоста смуга являє собою коефіцієнт температури, який є чудовим фактором у середовищі з коливанням температури.Коефіцієнт температури говорить нам, наскільки значення опору змінюватиметься на ступінь Цельсія, гарантуючи, що резистор підтримував стабільність в умовах, коли зміни тепла можуть вплинути на електронні показники.Ця додаткова смуга робить 6-діапазонний резистор корисним у чутливих схемах, наприклад, у вимірювальних інструментах високого класу, медичних пристроях та аерокосмічних додатках.

Кольорові смуги на 6-діапазоні 10-кілограмових резисторів розташовані наступним чином: коричневий, чорний, чорний, червоний, зелений та жовтий.Перша смуга (коричневий) відповідає першій цифрі, яка становить 1, а другий смуга (чорний) являє собою другу цифру, яка становить 0. Третя смуга (чорний) також означає 0, тобто цифри значення опору становить 100. Четверта смуга (червона) служить мультиплікатором, який у цьому випадку становить 100, що дає загальне значення опору 10 000 Ом, або 10Kω.П'ята смуга (зелена) вказує на толерантність, яка становить ± 5%, тобто фактична опір може змінюватись на 5% вище або нижче зазначеного значення.Нарешті, шоста смуга (жовтий) являє собою коефіцієнт температури, виміряний частинами на мільйон на градус Цельсія (ppm/° C), з жовтим, що відповідає 25 проміле/° С.Це означає, що для кожного ступеня Цельсія зміни температури опір може змінюватись на 25 частин на мільйон, гарантуючи, що компонент залишається відносно стабільним навіть у середовищах з коливанням температури.

Важливість 6-діапазонного резистора полягає у підвищеній точній та стабільності, придатній для застосувань, де незначні зміни опору можуть вплинути на продуктивність схеми.Порівняно з 4-діапазонними або 5-діапазонними резисторами, додавання смуги коефіцієнта температури забезпечує додатковий рівень надійності, особливо в середовищах з різними тепловими умовами.± 5% толерантність гарантує, що резистор підтримує розумний рівень точності, запобігаючи надмірним відхиленням від передбачуваного значення опору.Включивши смугу коефіцієнта температури, 6-діапазонні резистори допомагають зменшити вплив теплових коливань, гарантуючи, що електричні схеми залишаються послідовними та надійними з часом.

Застосування резистора 10 К

Резистор 10 К - це широко використовуваний компонент в електроніці, що виконує багато важливих ролей:

Відгук напруги в підсилювачах

У оперативних підсилювачах (ОП-АМП) 10-кратний резистор відіграє роль у встановленні посилення напруги, надаючи зворотній зв'язок від виходу на інвертуючий вхід.Цей зворотний зв'язок допомагає контролювати коефіцієнт посилення та забезпечує стабільність у обробці сигналів.Ретельно вибираючи значення резистора, ви можете налагодити продуктивність підсилювача, досягнувши бажаного балансу між посиленням та пропускною здатністю.У точності додатків, таких як посилення аудіо та приладобудування, цей резистор дозволяє точно відтворити сигнал шляхом мінімізації спотворень та підвищення лінійності.Він працює спільно з іншими компонентами, такими як конденсатори та додаткові резистори для формування частотної реакції та фільтру небажаного шуму, що ще більше покращує загальну якість сигналу.

Схеми часу

Резистор 10 К часто використовується в схемах часу, де він співпрацює з конденсаторами для визначення затримок часу та періодів коливань.У таких програмах, як моностійні мультивібратори, генератори імпульсів та 555 ланцюгів таймера, резистор контролює заряд та швидкість розряду конденсатора, безпосередньо впливаючи на характеристики часу.Це використовується в програмах, що потребують точного генерації затримки, таких як тактових імпульсів, частотна модуляція та схеми дебюсу.Значення резистора визначає, наскільки швидко конденсатор заряджає або скидає в точному встановленні констант часу.Регулюючи значення резистора, ви можете змінювати поведінку часу схеми, не потребуючи зміни інших основних компонентів, пропонуючи гнучкість та легкість модифікації дизайну.

Регулювання напруги

У схемах регулювання напруги зазвичай використовується резистор 10K, щоб допомогти підтримувати стабільну вихідну напругу в лінійних регуляторах, забезпечуючи послідовну подачу живлення до чутливих електронних компонентів.Він часто з’являється в петлях зворотного зв'язку, де він допомагає встановлювати опорні напруги або регулювати вихідні напруги в регуляторі напруги, таких як LM317.Забезпечуючи контрольований шлях потоку потоку, він допомагає мінімізувати коливання, які в іншому випадку можуть вплинути на продуктивність мікроконтролерів, датчиків або інших точних компонентів.У деяких конструкціях він також відіграє роль у збалансуванні навантаження та зменшенню надмірного розтягування струму, підвищення енергоефективності.Наявність 10 -ти Резистора в схемах регулювання напруги сприяє покращенню надійності, зниження ризику напруги або падінь, що можуть призвести до несправностей.

Поточне зондування

Резистор 10 К часто використовується в програмах зондування струму, де він допомагає перетворити потік струму в вимірюване падіння напруги.Це корисно в системах управління акумуляторами, схемами управління двигуном та програмами моніторингу живлення, які потребують точного вимірювання струму.Розміщуючи резистор із навантаженням, падіння напруги через нього можна виміряти і використовувати для визначення струму, що протікає через ланцюг, дотримуючись закону Ома (v = ir).Цей метод дозволяє мікроконтролерам або іншим системам моніторингу відстежувати споживання електроенергії, виявляти несправності або здійснювати захисні заходи.Значення 10K вибирається на основі необхідної чутливості та міркувань розсіювання потужності, забезпечуючи точність, не впливаючи на продуктивність схеми.

Зондування температури

У програмах зондування температури 10 -тис -резистор зазвичай використовується спільно з термісторами для утворення схеми роздільника напруги, що дозволяє мікроконтролам вимірювати коливання температури.Термістор, опір якого змінюється з температурою, працює з резистором фіксованої вартості для створення змінної напруги, що відповідає змінам температури.Ця методика широко використовується в цифрових термометрах, системах ОВК та моніторингу промислової температури.Резор 10 К забезпечує, що зміни напруги залишаються в межах вимірюваного діапазону для аналого-цифрових перетворювачів (АЦП), підвищуючи точність показань температури.Вибравши відповідне значення резистора, ви можете оптимізувати чутливість та точність системи вимірювання.

Фільтрація сигналу

Резистор 10 К часто інтегрується в схеми фільтрації сигналів для видалення небажаного шуму та покращення чіткості сигналів в аудіо, комунікації даних та додатках для датчиків.Він зазвичай з’являється у низькопрохідних, високопрохідних та смугах, що працюють разом із конденсаторами, щоб визначити частоту відсічення фільтра.Наприклад, в аудіозаписах це допомагає усунути високочастотний шум, який може погіршити якість звуку.У системах комунікації даних він допомагає запобігти спотворенню сигналу та підвищенню надійності передачі.Ретельно вибираючи значення резистора та конденсатора, ви можете налаштувати відповідь фільтра, щоб відповідати конкретним вимогам програми, забезпечуючи оптимальну цілісність сигналу.

Роздільники напруги

Одне з найбільш застосувань резистора 10 К - це схеми роздільника напруги, де він допомагає відступити напруги до рівнів, придатних для мікроконтролерів, датчиків та інших електронних компонентів.Роздільник напруги складається з двох резисторів, підключених послідовно, а резистор 10K часто є одним із них, що допомагає створити бажану вихідну напругу, поділяючи вхідну напругу пропорційно.Ця методика широко застосовується на пристроях, що працюють на батареї, схемах ADC та програмах, що змінюють рівень.Вибираючи відповідні значення резистора, ви можете досягти точних рівнів напруги, не вимагаючи складних схем регулювання напруги.Резистор 10K відіграє роль у забезпеченні передбачуваного та стабільного поділу напруги у багатьох електроніках з низькою потужністю.

Резистори, що підтягують/знімають

У цифровій електроніці 10-тис-резистор часто використовується як резистор, що підтягується, або зняття, щоб забезпечити стабільні рівні логіки та запобігти плаваючим входам.Плаваючі входи можуть спричинити нестабільну поведінку в мікроконтролах та логічних схемах, що призводить до непередбачуваних станів сигналу.Підключивши резистор 10 кОм між вхідним штифтом і напругою живлення (підтяжки) або ґрунтом (висадженням), визначений рівень напруги підтримується, коли активний сигнал не присутній.Ця програма поширена в інтерфейсах кнопки, GPIO (введення/виводу загального призначення) штифтів та ліній зв'язку I2C.Значення 10 кОм є стандартним вибором, оскільки воно забезпечує баланс між споживанням електроенергії та цілісністю сигналу, забезпечуючи надійну роботу без надмірного залучення струму.

Обмеження струму світлодіоду

Резистор 10 К часто використовується в світлодіодних схемах для обмеження кількості струму, що протікає через світлодіод, заважаючи йому намалювати занадто багато струму та пошкодити.Світлодіоди потребують контрольованого струму, щоб ефективно функціонувати, і без резистора, що обмежує струм, вони могли перегріватися і вигоріти.Розміщуючи резистор 10 км послідовно зі світлодіодом, струм обмежений на безпечний рівень, забезпечуючи, що світлодіод працює в межах його номінальних специфікацій.Це важливо в акумуляторних пристроях, де енергоефективність є пріоритетною.Використання належним чином обчисленого значення резистора може допомогти контролювати яскравість світлодіода, що робить 10 -кратний резистор важливим компонентом у проектуванні світлодіодних індикаторів, панелей дисплея та систем освітлення.

Зміщення транзисторів

У ланцюгах підсилювача на основі транзистора 10-тик-резистор зазвичай використовується для зміщення, що гарантує, що транзистор працює в межах своєї запланованої області експлуатації.Упереджувальні резистори допомагають встановити правильну базову напругу в біполярних транзисторах (BJTS) або напрузі затвора в польових транзисторах (FETS), що дозволяє їм ефективно функціонувати в додатках до посилення або перемикання.Без належного зміщення транзистори можуть або не ввімкнутись повністю, або ввести насичення, що призводить до спотворення сигналу або нестабільності продуктивності.Резистор 10K забезпечує стабільну опорну напругу, що дозволяє послідовно працювати транзистором у таких схемах, як аудіо підсилювачі, РФ підсилювачі та регулятори комутації.Вибираючи відповідне значення резистора, ви можете оптимізувати продуктивність, зберігаючи енергоефективність та мінімізуючи непотрібне розсіювання потужності.

Висновок

Резистор 10K - це основна, але важлива частина електронних схем, що допомагає їм працювати безперебійно та надійно.Розуміючи, як помітити його за його кольоровим кодом і знаючи його використання, ви можете зробити кращі схеми.Незалежно від того, чи використовується він у простих налаштуваннях чи складних пристроях, 10 -тискний резистор є ключовим для побудови та фіксації електроніки, забезпечуючи стабільність та точність, де б він не використовувався.
