EP1C4F324C7N FPGA: Таблиця даних, функції, програмування та технічні характеристики

Цей посібник стосується EP1C4F324C7N, типу мікросхеми FPGA, виготовленого Intel.Це чудово підходить для проектів, які потребують сильних результатів, але також потрібно залишатися в межах бюджету.У цій статті ви дізнаєтесь, що може зробити цей чіп, як він працює, де він використовується та як його програмувати.Незалежно від того, чи працюєте ви над електронікою для автомобілів, фабрик чи навіть домашніх пристроїв, цей посібник допоможе вам зрозуміти, чому EP1C4F324C7N - це розумний і гнучкий вибір.

Каталог

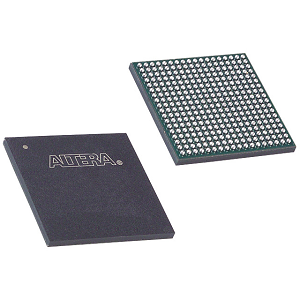

Огляд EP1C4F324C7N

З EP1C4F324C7N є частиною серії FPGA Cyclone® Intel, спеціально розробленою для економічно вигідних додатків, що вимагають хорошого балансу продуктивності та низької вартості.Цей FPGA має 4000 логічних елементів та 400 логічних блоків масиву (лабораторії), що забезпечує надійні можливості для помірної конструкції складності.Він включає 76,5 кілобітів загальної пам’яті та підтримує до 249 шпильок вводу/виводу, що робить його дуже універсальним для різних вимог до взаємодії.Працюючи на частотах до 320 МГц і з діапазоном напруги живлення від 1,425 В до 1,575 В, EP1C4F324C7N оснащений для обробки вимогливих додатків.Він підтримує широкий діапазон стандартів вводу/виводу, таких як LVTTL, LVCMOS, SSTL-2 та SSTL-3, і сумісний із зовнішніми типами пам'яті, такими як DDR SDRAM, що покращує його утиліту в цифровій обробці сигналів, вбудованих обчисленнях та системах автоматизації.

Якщо ви хочете безперебійно працювати з надійними технологіями, розміщувати об'ємний порядок цього FPGA з нами може допомогти переконатися, що у вас є доступність та послідовність, необхідні для ваших проектів.

Моделі CAD EP1C4F324C7N

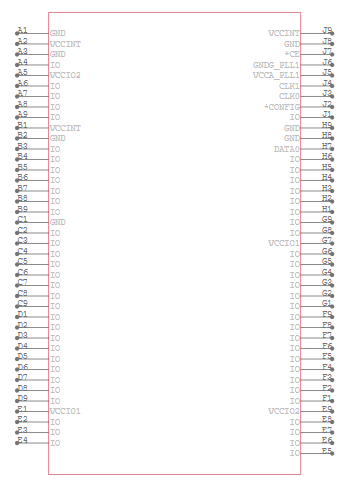

EP1C4F324C7N символ

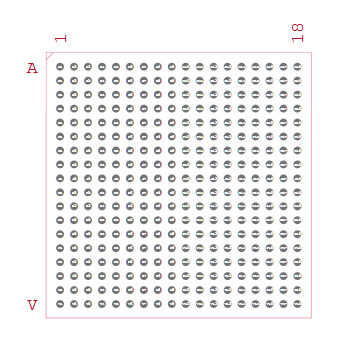

EP1C4F324C7N Слід

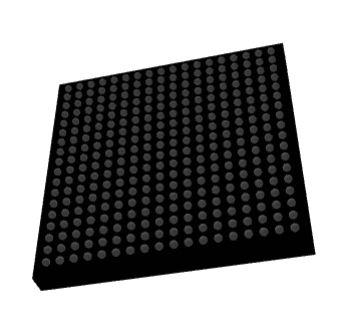

3D -модель EP1C4F324C7N 3D

EP1C4F324C7N Особливості

• Логічні елементи: FPGA містить 4000 логічних елементів, які дозволяють ефективно впроваджувати складні логічні схеми та цифрові функції.

• Логічні блоки масиву (лабораторії): Він включає 400 лабораторій, які є основними будівельними блоками для архітектури FPGA, полегшуючи дизайн універсальної цифрової логіки.

• Загальні шматочки оперативної пам’яті: FPGA оснащений 76,5 кілобітами вбудованої оперативної пам’яті, що забезпечує ресурси пам'яті на мікросхемі для високошвидкісної обробки та зберігання даних.

• Кількість шпильок вводу/виводу: З 249 шпильками вводу/виводу, налаштованими користувачами, EP1C4F324C7N підтримує широкий спектр варіантів взаємодії, пристосованих до різних стандартів сигналу та електронних компонентів.

• Робоча частота: Він може працювати на частотах до 320 МГц, що дозволяє йому ефективно обробляти високошвидкісні обчислювальні завдання та процеси.

• Напруга живлення: Пристрій працює в діапазоні напруги живлення від 1,425 В до 1,575 В, забезпечуючи гнучке та надійне управління живленням у різних додатках.

• Фазо-замкнуті петлі (PLLS): У ньому є фазові петлі для точного управління годинником для додатків, що чутливі до термінів.

• Підтримка декількох стандартів вводу/виводу: FPGA підтримує різні стандарти вводу/виводу, такі як LVTTL, LVCMOS, SSTL-2 та SSTL-3, що підвищує його сумісність за допомогою широкого спектру електронних компонентів та систем.

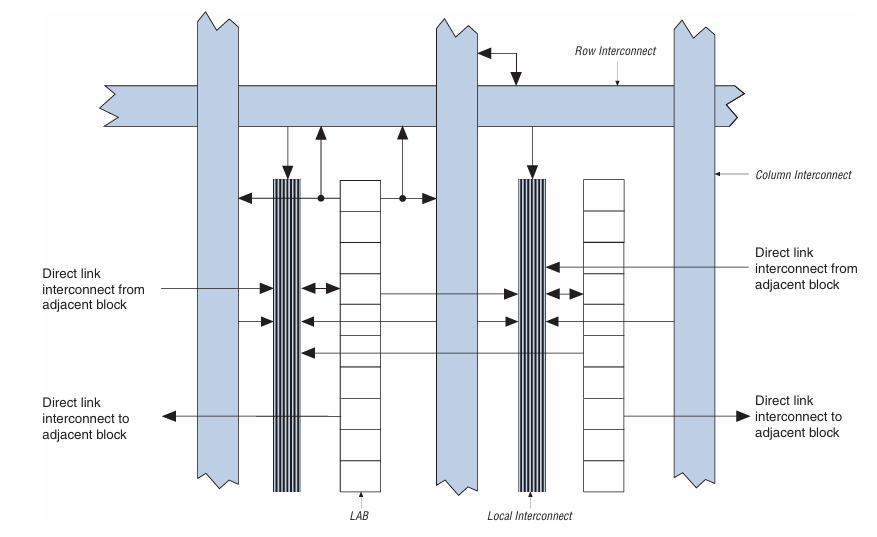

Блок -схема EP1C4F324C7N

Діаграма ілюструє структуру взаємозв'язку всередині FPGA, зокрема посилання EP1C4F324C7N Пристрій із серії Altera Cyclone.В основі цього макета - Логічні блоки масиву (Лабораторії), які є вертикально вирівняними модулями, що містять кластери логічних елементів, відповідальних за реалізацію логічних функцій користувача.Кожна лабораторія підключена до сусідніх лабораторій за допомогою прямих зв’язків зв'язку, що дозволяє здійснити швидкісне зв'язок та мінімізувати затримки розповсюдження сигналу.Ці прямі посилання забезпечують ефективну, локалізовану передачу даних між сусідніми логічними блоками, не споживаючи більш широкі ресурси маршрутизації.

Навколишні лабораторії - два основні типи глобальних взаємозв'язків: Рядні взаємозв'язки і Стовпці Зливи.Ці широкі сині лінії служать маршрутизаційними автомобільними доріг, що дозволяє сигналам проходити по великих ділянках тканини FPGA.З'єднання рядків працює горизонтально, тоді як стовпці взаємозв'язки працюють вертикально.Вони полегшують з'єднання між віддаленими логічними блоками та інтерфейсом з вхідними/вихідними елементами або іншими функціональними одиницями, розміщеними по всій мікросхемі.

Місцевий взаємозв'язок сидить між лабораторіями і служить перемикачем тканини, яка подолає глобальні взаємозв'язки з лабораторіями.Це дозволяє логічним блокам отримувати доступ до сигналів як з прямих, так і з глобальних взаємозв'язків.Ця ієрархія маршрутизації, поєднуючи прямі, локальні, рядки та стовпчики, забезпечує гнучкий та масштабований підхід до розподілу сигналів, оптимізації продуктивності та використання логіки в межах FPGA EP1C4F324C7N.

Технічні характеристики EP1C4F324C7N

Тип	Параметр
Виробник	Altera/Intel
Серія	Cyclone®
Упаковка	Лоток
Статус частини	Застарілий
Кількість лабораторій/CLB	400
Кількість логічних елементів/клітин	4000
Загальні шматочки оперативної пам’яті	78,336
Кількість вводу/виводу	249
Напруга - постачання	1,425 В ~ 1,575 В
Монтажний тип	Поверхневе кріплення
Робоча температура	0 ° C ~ 85 ° C (TJ)
Пакет / кейс	324-BGA
Пакет пристроїв постачальника	324-FBGA (19x19)
Базовий номер товару	EP1C4

Програми EP1C4F324C7N

Мережеве обладнання

EP1C4F324C7N дуже підходить для використання в мережах, таких як комутатори, маршрутизатори та модеми.Це допомагає ефективно керувати трафіком даних, покращуючи пропускну здатність та зменшуючи затримку для підтримки високоефективних мережевих операцій.

Промислова автоматизація

У галузі промислової автоматизації цей FPGA може бути використаний для управління машинами та робототехнічними системами.Його здатність обробляти складні алгоритми швидко дозволяє контролювати та моніторинг, підвищувати продуктивність та безпеку у виробничих умовах.

Побутова електроніка

EP1C4F324C7N знаходить додатки в побутовій електроніці, особливо в рушійних дисплеях з високою роздільною здатністю та управлінням інтерактивними інтерфейсами в таких пристроях, як смарт-телевізори та вдосконалені системи автоматизації домашньої автоматизації.Його надійні можливості обробки забезпечують плавний та чуйний досвід.

Автомобільні системи

У межах автомобільних додатків цей FPGA сприяє функціональності вдосконалених систем допомоги драйвера (ADAS) та інформаційно-розважальних системах транспортних засобів.Він підтримує обробку та прийняття рішень для функцій безпеки та розваг у сучасних транспортних засобах.

Аерокосмічна та оборона

FPGA також застосовується в аерокосмічному та оборонному секторах, де він обробляє завдання з обробки сигналів та обробки зображень для радіолокаційних та комунікаційних систем.Його висока надійність та здатність діяти в екстремальних умовах роблять його ідеальним для військових та аерокосмічних застосувань.

Подібні частини EP1C4F324C7N

• EP1C4F324C8N

• EP1C4F324I7N

• EP1C4F324C8

Етапи програмування EP1C4F324C7N

1. Створення дизайну: Почніть з написання дизайну за допомогою мови опису обладнання, наприклад, VHDL або Verilog.Цей код визначає логічну структуру та функцію реалізації обладнання.Важливо точно перекласти свою апаратну ідею на ЛПВЩ, щоб забезпечити поведення FPGA, як очікувалося.Перш ніж перейти до реалізації обладнання, моделюйте свій код HDL за допомогою програмного забезпечення для моделювання.Цей крок перевіряє логіку та функціональність вашої конструкції у віртуальному середовищі, що дозволяє визначити та виправити помилки на початку процесу розробки.

2. Компіляція та синтез : Використовуйте програмне забезпечення Quartus II Altera для компіляції та синтезу коду HDL.Компіляція переводить ваш HDL на Netlist, загальний опис апаратного забезпечення FPGA, яке відображає ваш дизайн на логічні елементи та ресурси маршрутизації.Процес пристосування, частина робочого процесу Quartus II, передбачає розміщення та маршрутизацію вашої конструкції в FPGA.Він оптимізує розміщення логічних елементів та маршрутизацію з'єднань для задоволення вимог щодо ефективності та мінімізації використання ресурсів.

3. Призначення PIN: Планувальник PIN -коду в Quartus II дозволяє призначити конкретні штифти на FPGA входам та виходам, визначеним у вашому коді HDL.Правильне призначення PIN -коду корисне для фізичного з'єднання та взаємодії FPGA з іншими апаратними компонентами у вашій системі.

4. Аналіз часу: Використовуйте аналізатор TimeQuest Timing, щоб переконатися, що ваш дизайн відповідає вимогам часу.Цей інструмент перевіряє термін налаштування та утримання та загальну ефективність часу, допомагаючи запобігти тому, як корупція даних та нестабільність системи.

5. Генерування файлів програмування: Після складання конструкції, синтезовано та перевірено для часу, використовуйте інструмент асемблера в кварталі II для створення файлу програмування.Цей файл, як правило, за допомогою.

6. Програмування пристроїв: Підключіть плату FPGA до комп’ютера за допомогою інтерфейсу JTAG, наприклад USB-BLASTER.Цей інтерфейс використовується для перенесення файлу програмування з ПК на FPGA.Відкрийте інструмент програміста Quartus II для завантаження та перенесення файлу програмування у FPGA.Цей крок налаштовує FPGA з вашим дизайном, по суті "програмування" пристрою для виконання потрібних функцій.

7. Перевірка: Після запрограмованого FPGA виконайте функціональне тестування, щоб переконатися, що FPGA працює правильно відповідно до специфікацій проектування.Це тестування може включати запущені тестові випадки в лабораторному середовищі, перевіряючи операції інтерфейсу та забезпечити правильну взаємодію FPGA з іншими апаратними компонентами.

Переваги EP1C4F324C7N

Гнучкість та переробність

EP1C4F324C7N пропонує неперевершену гнучкість порівняно з мікроконтролерами та ASICS, які фіксуються у своїй функції після виготовлення.Цей FPGA може бути перепрограмований для адаптації до нових вимог або змін у дизайні системи для додатків, які розвиваються з часом.Ця реконфігутність дозволяє оновлювати свої системи, не замінюючи обладнання, скорочуючи як вартість, так і час розробки.

Паралельні можливості обробки

З його здатністю одночасно виконувати кілька операцій, EP1C4F324C7N перевершує в середовищах, які потребують високоефективних обчислень.Ця можливість паралельної обробки є перевагою перед традиційними мікроконтролами, які працюють послідовно, що робить FPGA більш придатною для інтенсивних додатків, таких як обробка цифрових сигналів, обробка відео та складні системи управління.

Спеціальна реалізація обладнання

FPGA дозволяє розробити власну апаратну логіку, спеціально підібрану до експлуатаційних потреб користувача.Це означає, що EP1C4F324C7N може бути оптимізований для виконання конкретних завдань більш ефективно, ніж стандартні процесори або ASICS, забезпечуючи найкращу ефективність та ефективність енергії для спеціалізованих застосувань.

Ефективність для виробництва низького та середнього обсягу

Для проектів, де обсяги виробництва не виправдовують високу вартість розвитку ASIC, EP1C4F324C7N представляє економічно ефективну альтернативу.Він забезпечує переваги індивідуального обладнання без істотних передових інвестицій, необхідних для проектування та виготовлення ASIC, що робить його ідеальним для прототипів, невеликих та середніх проектів або спеціалізованих промислових програм.

Інтеграція та ефективність простору

Можливість інтегрувати кілька функцій та компонентів в єдиний мікросхема FPGA робить EP1C4F324C7N дуже цінним у космічних додатках.Ця інтеграція призводить до менших, більш компактних конструкцій пристроїв, чудово в портативній електроніці, автомобільних додатках та інших сценаріїв, де потрібна ефективність простору.

Розміри упаковки EP1C4F324C7N

• Тип пакету: 324-контактний масив сітки з тонкою кашкою (FBGA)

• Розмір пакету (Довжина х ширина): 19 мм х 19 мм

• Максимальна висота сидяча: 3,5 мм

• Кінцевий крок: 1 мм

Виробник EP1C4F324C7N

EP1C4F324C7N - це програмний масив воріт поля (FPGA), виготовлений Інтель, після їх придбання Altera.У рамках серії Intel Cyclone®, цей FPGA являє собою сегмент широкого портфеля інтегрованих технологічних рішень Intel.Intel, лідер напівпровідникової промисловості, інтегрує передові технології виробництва та широку підтримку для надання надійних рішень FPGA, включаючи EP1C4F324C7N, який має складні логічні можливості в компактному формуваному факторі.Цей FPGA висвітлює прихильність Intel до забезпечення високоефективних обчислювальних компонентів, які задовольняють різноманітні технологічні потреби.

Висновок

Незалежно від того, що ви розробляєте власну логіку управління, створюючи високошвидкісні системи зв'язку чи прототипування спеціалізованих цифрових функцій, FPGA EP1C4F324C7N забезпечує оптимальний баланс продуктивності, гнучкості та витрат.Завдяки широкій сумісності вводу/виводу, інтегрованій пам’яті та ефективній реконфігурстві, вона підтримує масштабовані та космічні конструкції в широкому діапазоні сучасних додатків.Підтримується підтримкою Intel, що провідна в галузі, цей FPGA залишається надійним та пристосованим рішенням для пошуку надійної програмованої логіки як у низькому, так і середньому обсязі розгортання.
