Процесор цифрового сигналу GC5330ISEV: функції, програми, альтернативи та технічні характеристики

Цей посібник стосується GC5330IZEV, розумного цифрового мікросхеми, який допомагає бездротовим системам працювати краще.Він використовується в таких речах, як стільникові вежі, бездротові ретранслятори та випробувальне обладнання.GC5330ISEV може обробляти багато бездротових сигналів і допомагає покращити швидкість, зменшити шум та робити сигнали чіткішими.У цьому посібнику ви дізнаєтесь, що робить цей чіп, як він працює та де він використовується.

Каталог

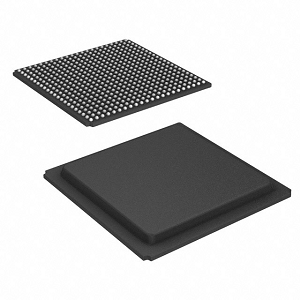

Огляд GC5330izev

З Gc5330izev є складним широкосмуговим процесором цифрового сигналу (DSP), розробленим спеціально для вдосконалених систем бездротового зв'язку.Цей DSP підтримує різноманітний діапазон стандартів, таких як CDMA, GSM, TD-SCDMA, W-CDMA та WiMax, що робить його дуже універсальним для різних комунікаційних інфраструктур.У ньому є упаковка сітки на 484 кулі (BGA), що підходить для застосувань технологій поверхневого встановлення, забезпечуючи безшовну інтеграцію в сучасні електронні збори.Частина більш широкої родини GC5330, GC5330izev ділиться загальною архітектурою основної основи зі своїми братами та сестрами, спрямованими на оптимізацію продуктивності та ефективності широкосмугової операції з доставкою передачі.

Якщо ви хочете зафіксувати надійну DSP для своїх систем, зараз чудовий час подумати над тим, щоб зробити з нами об'ємне замовлення для GC5330izev.

Моделі CAD GC5330ISEV

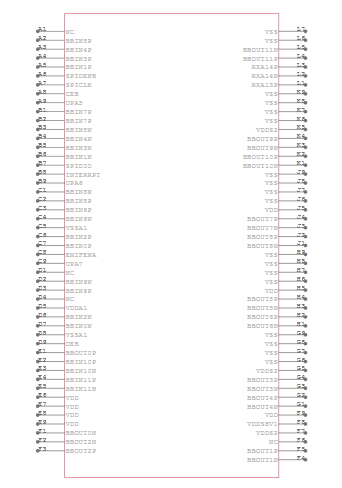

Символ GC5330izev

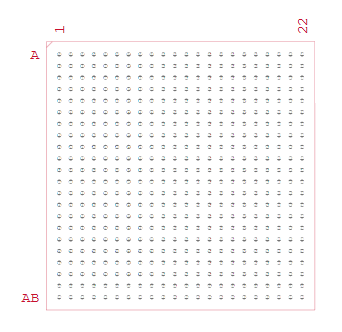

GC5330izev слід

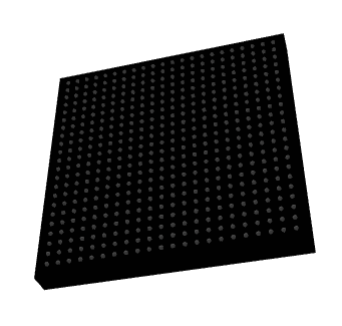

GC5330IZEV 3D -модель

Особливості GC5330izev

• Інтегрована передача та отримання цифрового, якщо рішення: DSP включає в себе інтегрований цифровий конвертер (DUC) та цифрові функціональні можливості DownConverter (DDC).Ця інтеграція спрощує ланцюг обробки сигналів, поєднуючи декілька функціональних можливостей в одне компактне рішення, тим самим зменшуючи складність та розмір системи.

• Підтримка декількох каналів: GC5330ISEV підтримує до 4 каналів передачі (TX) та 8 прийому (RX).Ця функція дозволяє обробляти складні багатоантинні системи, які чудово підходять для сучасних технологій бездротового зв'язку, які потребують високої пропускної здатності даних та підвищеної цілісності сигналу.

• Передасити функціональні можливості шляху: Ключові функціональні можливості передачі шляху передачі GC5330izev включають зниження фактора гребеня (CFR), цифрові принципи (DPD) та вирівнювання передачі.Ці особливості потребують покращення якості та лінійності сигналу, що, в свою чергу, підвищує загальну ефективність та продуктивність систем зв'язку.

• Можливості синхронізації: Пристрій оснащений двома вхідними синхроніями LVDS (Synca та SyncB) та однією синхронізацією виходу LVDS.Ці можливості синхронізації забезпечують точне вирівнювання термінів у різних пристроях у системі, для підтримки цілісності та узгодженості передачі даних.

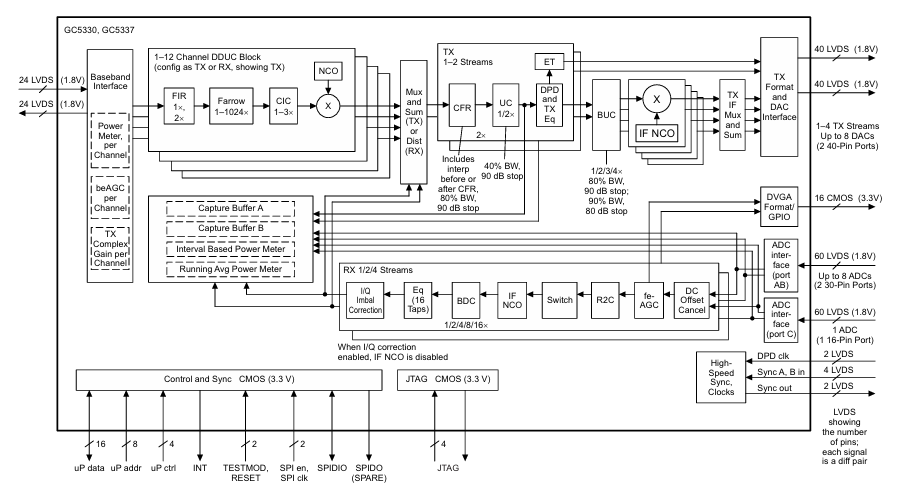

Діаграма блоку GC5330izev

Блок-схема GC5330/GC5337 ілюструє високоефективне цифрове рішення передачі, призначене для систем базових станцій.Він починається з Інтерфейс базової смуги, отримання до 24 диференціальних пар LVDS при 1,8 В, які переносять дані цифрової базової смуги в мікросхему.Цей інтерфейс включає в себе лічильники потужності та каналу та AGC (Автоматичне управління посиленням) Для забезпечення оптимальних рівнів сигналу.З Блок Digital Down/Up Converter (DDUC) налаштовується як для передачі (TX), так і для отримання (RX) і підтримує до 12 каналів.Він обробляє сигнал базової смуги через кілька етапів фільтрації, такі як FIR, Farrow та CIC для регулювання швидкості вибірки та застосування інтерполяції або децимації.Необов'язковий Числово керований осцилятор (NCO) також включений для перекладу частоти.Після фільтрування та кондиціонування сигнал потрапляє на шлях TX, де він додатково інтерполюється блоками CFR (коефіцієнт гребеня) та DPD (цифровими попередньо-розістами).Ці компоненти оптимізують динамічний діапазон сигналу та лінеаризують його для ефективної передачі.ЕТ (відстеження конвертів) та BUC (блокувати перетворювач) елементи готують сигнал до високочастотної модуляції.Стадія IF NCO зміщує сигнал на проміжну частоту до того, як він буде надісланий у формат TX та інтерфейс DAC, який виводить до 4 потоків TX до 8 ЦАП через 40 ліній LVDS.

З боку прийому система фіксує високошвидкісні дані АЦП через 60 ліній LVDS.Дані обробляються за допомогою скасування зміщення постійного струму, Fe-AGC, перемикання та якщо NCO блокує.Потім він переходить до R2C та BDC, проходячи через вирівнювання та необов'язково корекцію дисбалансу I/Q перед остаточним вимірюванням захоплення та потужності.Цей процес підтримує гнучку пропускну здатність та показники децимації.У нижній частині діаграми показано кілька контрольних та синхронізаційних інтерфейсів.Сюди входять мікропроцесорні інтерфейси для введення команд та даних, JTAG для тестування та налагодження та SPI для конфігурації.Сигнали високошвидкісних та синхронізаційних сигналів забезпечують точні терміни між вхідними, обробними та вихідними блоками.Загалом, архітектура GC5330/GC5337 оптимізована для високоефективної цифрової коробки передач з гнучкою конфігурацією для різних бездротових стандартів.

Технічні характеристики GC5330izev

Тип	Параметр
Виробник	Техаські інструменти
Упаковка	Маса
Статус частини	Застарілий
Функціонування	Цифровий процесор сигналу
Тип РФ	CDMA, GSM, TD-SCDMA, W-CDMA, Wimax
Монтажний тип	Поверхневе кріплення
Пакет / кейс	484-BGA
Пакет пристроїв постачальника	484-BGA
Базовий номер товару	GC5330

Програми GC5330ISEV

Системи бездротового зв'язку

GC5330ISEV призначений для обробки розширених бездротових протоколів, таких як CDMA, GSM, TD-SCDMA, W-CDMA та WiMax.Це робить його ідеальним DSP для використання в сучасних базових станціях та бездротової інфраструктури.Його інтегровані функції цифрової конверсії та зворотної конверсії разом із підтримкою декількох каналів дозволяють їй ефективно керувати широкосмуговою обробкою RF -сигналів.Пристрій підвищує продуктивність систем бездротового зв'язку за рахунок зменшення кількості необхідних зовнішніх компонентів та пропонування чудової цілісності сигналу.

Бездротові ретранслятори

У програмах бездротового ретранслятора GC5330izev служить мостом між прийомами та передаваннями ланцюгів.Він забезпечує цифрову фільтрацію, зворотнуверсію вхідних сигналів та укладення вихідних сигналів.Це дозволяє ретрансляторам передавати сигнали зв'язку на більшій відстані без спотворень.Включення таких ознак, як зменшення фактора гребеня та цифрові принципи, також робить його дуже придатним для підтримки якості передачі в ампліфікованих шляхах.

Тестове та вимірювальне обладнання

GC5330ISEV є цінним у тестовій та вимірювальній техніці.Його широкосмугові можливості обробки та гнучка обробка каналів дозволяють йому імітувати, обробляти та аналізувати сигнали в різних бездротових протоколах.Висока точність синхронізації та вдосконалені функції кондиціонування сигналу допомагають забезпечити надійні та повторювані вимірювання в середовищі лабораторних та польових тестування.

Радіоси з точки до точки

GC5330ISEV добре підходить для використання в радіо-посиланнях на точку до точки та міліметрової хвилі.У таких системах висока передача та прийом швидкості даних вимагає DSP, здатних обробляти широку пропускну здатність та тісну синхронізацію.Цей пристрій підтримує ці потреби з його ефективною цифровою обробкою, що дозволяє надійне спілкування у фіксованому бездротовому доступі, мережах Backhaul або спеціалізованих промислових посилань.

Gc5330izev подібні частини

• GC5318

• Max2090etp+t

• GC5328izer

Переваги GC5330izev

Підвищена ефективність підсилювача потужності

GC5330ISEV пропонує підвищення загальної ефективності системи, включивши зниження фактора гребеня (CFR) та цифрові принципи (DPD).Ці технології працюють разом, щоб зменшити співвідношення піку до середнього (PAR) сигналів РФ та виправлення нелінійності підсилювачів потужності.Як результат, підсилювачі працюють більш ефективно, зменшуючи споживання електроенергії та вироблення тепла.Це призводить до економії витрат для системних операторів та продовжує експлуатаційний термін експлуатації компонентів РФ.

Гнучка інтеграція системи

Завдяки підтримці різних конфігурацій MIMO, таких як 2 × 2, 4 × 4 або навіть 4 × 8, та сумісність з декількома бездротовими стандартами, такими як GSM, CDMA, TD-SCDMA, W-CDMA та WIMAX, GC5330IZEV неймовірно універсальний.Ви можете використовувати єдину платформу для різних типів інфраструктури комунікацій, зменшуючи складність розвитку, час до ринку та необхідність управління декількома рішеннями DSP для різних мереж.

Зменшена кількість компонентів та вартість

Інтегруючи декілька функцій обробки, таких як цифрова конверсія, DownConversion та передача вирівнювання в один пристрій, GC5330izev мінімізує потребу у зовнішніх підтримуючих компонентах.Це не тільки спрощує макет друкованої плати, але й зменшує витрати на змагання (BOM) та сліди системи.Кінцевий результат-це більш компактний, економічний дизайн, який простіше виготовити та обслуговувати.

Поліпшення якості та надійності сигналу

Завдяки вбудованій вдосконаленій обробці сигналів, таких як CFR, DPD та вирівнювання передачі, GC5330IZEV підвищує чіткість сигналу та зменшує витік сусіднього каналу.Це призводить до більш надійного та стійкого до перешкод каналу зв'язку, гарантуючи, що користувачі отримують послідовну та якісну передачу навіть у щільних РЧ-середовищах або сценарії високої швидкості.

Етапи програмування GC5330izev

1. Вибір інтерфейсу: Початковий крок у програмуванні GC5330IZEV передбачає вибір відповідного інтерфейсу зв'язку.Цей пристрій підтримує як інтерфейс мікропроцесорного одиниці (MPU), так і послідовний периферійний інтерфейс (SPI).Вибір залежить від архітектури системи та контролю даних. Інтерфейс SPI стає активним лише тоді, коли PIN -код Emifena (зовнішній інтерфейс пам'яті) встановлюється на логічний низький.Ви повинні переконатися, що правильна конфігурація обладнання існує перед початком спілкування.Це рішення визначає, як обмінюються команди управління, дані конфігурації та інформацію про стан між контролером хоста та GC5330.

2. Конфігурація годинника: Після встановлення інтерфейсу наступним кроком є ​​налаштування сигналів годинника.GC5330ISEV працює за допомогою двох основних годин: цифровий годинник попереднього розістування (DPDCLK) та базова смуга (BBCLK).Ці годинники керують конвеєром внутрішньої обробки даних.DPDCLK підтримує частоти до 310 МГц, тоді як BBCLK підтримує до 290 МГц.Обидва повинні бути точно налаштовані для відповідності пропускній здатності та вимогам часу встановленого стандарту бездротового зв'язку.Правильна синхронізація між цими годинниковими доменами гарантує, що етапи обробки сигналів, такі як фільтрація, інтерполяція та функція змішування надійно та в межах специфікацій.

3. Синхронізація: Синхронізація важлива для орієнтованої на час роботи в різних модулях у межах GC5330izev.Чіп забезпечує вхідні синхронічні сигнали Synca та SyncB, а також синхронізацію сигналу синхронізації.Ці сигнали використовуються для вирівнювання внутрішніх подій, таких як вимірювання потужності, захоплення сигналів або оновлення DPD.У багатоканальних системах, зовнішніх апаратних або базових діапазонах, процесори, повинні координувати імпульси синхронізації, щоб забезпечити послідовну обробку Windows.Програмування регістрів контролю синхронізації ви можете налаштувати, як і коли виникають тригери синхронізації, забезпечуючи стабільну роботу навіть у динамічних системних умовах.

4. Форматування даних : GC5330izev пропонує гнучкі варіанти форматування даних як для його передачі, так і для отримання шляхів.Ви повинні налаштувати форматертер введення базової смуги для передачі та форматертер виводу базової смуги для прийому.Це передбачає вибір відповідних ширини даних та форматів, таких як серійні, байт-паралельні або нібле-паралельні режими.Правильне форматування даних забезпечує сумісність з процесором базової смуги або обробкою цифровими потоками I/Q FPGA.Програмовані параметри обрамлення дозволяють здійснювати індивідуальні маркери вирівнювання та інкапсуляцію даних для систем, які використовують складні структури обрамлення або використовують динамічні передачі вибуху.

5. Конфігурація DUC та DDC: Основною функцією GC5330izev є його цифрова конверсія (DUC) та спроможність (DDC).Ці блоки налаштовані для управління інтерполяцією сигналу, децимації, фільтрації та трансляції частоти.З боку передачі DUC збільшує швидкість вибірки і зміщує сигнал до потрібної смуги частот, готового до перетворення РФ.З боку прийому, DDC знижує швидкість вибірки та фільтрує небажані компоненти частот.Правильні налаштування DUC та DDC корисні для оптимізації вірності сигналу, зменшення псевдоніму та забезпечення ефективного використання пропускної здатності.Параметри конфігурації включають швидкість інтерполяції/децимації, коефіцієнти фільтра та налаштування змішувача.

6. Контроль посилення: Автоматичний контроль посилення (AGC) у GC5330izev розділений на дві ключові області: передній AGC (FEAGC) та AGC Back-End (BEAGC).Ці блоки допомагають підтримувати оптимальні рівні сигналу, коли сигнали рухаються через ланцюг обробки.FEAGC в основному стосується рівня вхідного сигналу, коригування посилення для запобігання насичення або відсікання.BEAGC фокусується на обробленому сигналі, забезпечуючи, щоб він залишався в очікуваних динамічних діапазонах для подальших цифрових операцій.Ви повинні запрограмувати пороги AGC, швидкість атаки/розпаду та отримати кроки для обробки різних умов сигналу, таких як вицвітання, перешкоди або зміни потужності сигналу.

7. Налаштування потужності та налаштування тривоги: GC5330izev включає програмовані одиниці вимірювання потужності, здатні контролювати рівні сигналу.Ці лічильники допомагають виявити порушення, такі як сплески електроенергії, краплі або викиди поза межами діапазону.Програмовані тривоги можуть бути налаштовані для запуску на основі попередньо встановлених порогів, що дозволяє захисні або коригуючі дії, такі як коригування посилення або сигналізація помилок.Ви повинні налаштувати блоки вимірювання, встановивши розміри вікна живлення, порогові рівні та налаштування фільтра.Ця функціональність важлива для систем, що потребують високої надійності, таких як базові станції, які потребують дотримання регуляторних норм та безпеки операцій.

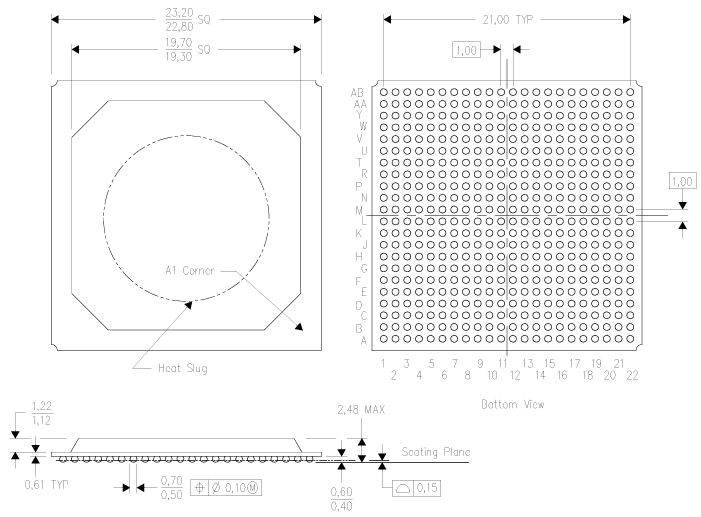

Розміри упаковки GC5330IZEV

Розміри упаковки

Параметр	Розмір (мм)
Розмір тіла (загалом)	22.80 - 23.20
Розмір підкладки (внутрішній квадрат)	19.30 - 19.70
Куля (типовий)	1
Кількість кульок	22 × AB (масив сітки)
Висота упаковки (тіло)	1.12 - 1,22
Максимальна висота пакету (загалом)	2,48
Діаметр кульки	0,50 - 0,70
Висота кулі над площиною сидіння	0,40 - 0,60
Толерантність до кулі	± 0,10
Застосування м'яча (літак для сидіння)	0,15

Контур пакету

Виробник GC5330izev

GC5330izev виготовляється Техаські інструменти, всесвітньо відомий лідер у розробці та виробництві аналогових та вбудованих напівпровідників переробки.Штаб-квартира штаб-квартири в Далласі, Техас, Техас Інструменти (TI) має давню репутацію інновацій та надійності в галузі електроніки, що обслуговує різноманітні сектори, включаючи автомобільну, промислову, комунікацію та побутову електроніку.TI відомий своїм надійним портфелем високоефективних інтегрованих схем, а GC5330IZEV є прикладом досвіду компанії у наданні складних цифрових радіосадок.Орієнтуючись на якість, масштабованість та підтримку нових стандартів зв'язку, Texas Instruments гарантує, що такі компоненти, як GC5330izev, відповідають вимогам сучасних програм для обробки РФ та базової смуги.

Висновок

GC5330ISEV виділяється як високоефективне рішення DSP, розроблене для задоволення суворої потреби бездротової інфраструктури нового покоління.Його гнучка підтримка каналів, інтегровані блоки обробки та надійна синхронізація роблять її ідеальною для зниження складності системи, підвищення ефективності підсилювача потужності та підвищення вірності сигналу.Підтримується репутацією надійності та інновацій Texas Instruments, GC5330ISEV-це вибір, спрямований на створення масштабованих та ефективних RF-систем з мінімальними компонентами.
