EPF8820AQCC208-4 FPGA: Особливості, технічні характеристики, програмування та таблиця даних

Цей посібник стосується EPF8820AQCC208-4, потужного та гнучкого мікросхеми під назвою FPGA (польовий програмований масив воріт).Цей чіп використовується для створення спеціальних цифрових систем, таких як ті, що знаходяться в мережах AI, 5G, розумних пристроїв та заводських машинах.У цьому посібнику ви дізнаєтесь, що може зробити чіп, його основні особливості, як він працює та як програмувати його для різних завдань.

Каталог

EPF8820AQCC208-4 Огляд

З EPF8820AQCC208-4 є частиною серії Intel Flex 8000 поля програмованих масивів воріт (FPGA), спочатку розроблену Altera.Ця модель має 84 блоки логічного масиву (лабораторії) і пропонує 152 вхідні/вихідні штифти, укладені в 208-контактний квадратичний пакет (QFP).Ця серія відома для поєднання детальної архітектури та широкої можливості реєстру традиційних FPGA зі швидкістю та передбачуваними затримками з'єднання стирзованих програмованих логічних пристроїв (EPLDS), що робить його універсальним вибором для таких програм, як обробка цифрових сигналів та маніпуляція шляхами даних.Пристрої Flex 8000, включаючи EPF8820AQC208-4, відрізняються їх багатовольтовим інтерфейсом вводу/виводу, що дозволяє їм адаптуватися до різних системних напруг, збільшуючи сумісність системи та гнучкість.Ця функція корисна у складних цифрових середовищах, де поширені різні рівні напруги.Сім'я також включає інші моделі, такі як EPF81500A, EPF81188A, EPF8820A та EPF8636A, всі діляться подібними функціями, але підібраними для різних потреб масштабування.

Якщо ви хочете скористатися розширеною технологією FPGA для свого бізнесу, подумайте про те, щоб зробити з нами масове замовлення, оскільки EPF8820AQCC208-4 забезпечує вражаючу суміш продуктивності та гнучкості.

EPF8820AQCC208-4 CAD Моделі

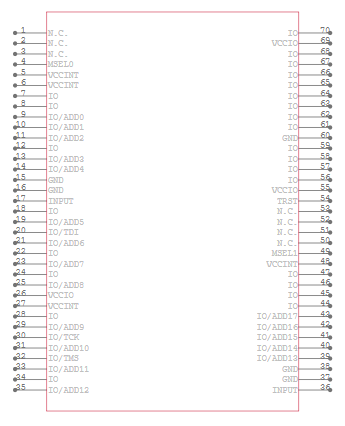

EPF8820AQCC208-4 Символ

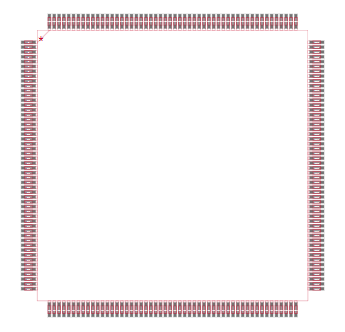

EPF8820AQCC208-4 Слід

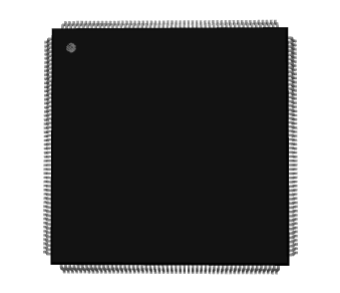

EPF8820AQCC208-4 3D-модель

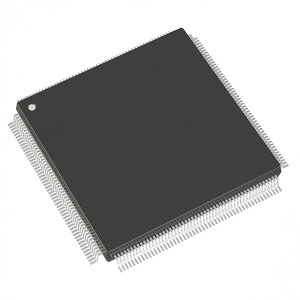

EPF8820AQCC208-4 Особливості

• Логічна здатність: EPF8820AQCC208-4 оснащений 8000 логічними воротами та 672 логічними елементами, що забезпечує надійну платформу для впровадження складних цифрових функцій.Ця висока логічна ємність дозволяє здійснювати універсальні розробки дизайну, задовольняючи широкий спектр обчислювальних завдань та цифрових логічних конструкцій.

• Вхідні/вихідні шпильки: З 152 вхідними/вихідними шпильками, цей FPGA пропонує широкі варіанти підключення, що робить його дуже пристосованим до декількох вимог до взаємодії.Ця функція забезпечує одночасно керувати декількома потоками даних одночасно, ідеально підходить для додатків, що вимагають високого підключення, таких як телекомунікаційні системи та складна обробка цифрових сигналів.

• Налаштовані логічні блоки (CLBS): Пристрій включає 84 налаштовані логічні блоки, які є основними архітектурними ознаками, які забезпечують гнучкість для впровадження спеціальних логічних схем.Кожен CLB може бути запрограмований для виконання різноманітних логічних функцій, що підвищує пристосованість FPGA до конкретних вимог проекту.

• Робоча напруга: Цей FPGA працює в діапазоні напруги живлення від 4,75 В до 5,25 В, узгоджуючись із стандартними вимогами до потужності цифрових систем.Цей діапазон напруги забезпечує стабільну роботу та сумісність з типовими 5V цифровими схемами, мінімізуючи необхідність додаткових компонентів регулювання напруги.

• Діапазон температури: Розроблений для ефективного функціонування в температурному діапазоні від 0 ° C до 70 ° C, EPF8820AQCC208-4 підходить для роботи в більшості контрольованих середовищ.Ця гнучкість температури забезпечує надійну продуктивність у різних умовах, від промислових застосувань до побутової електроніки, де коливання температури можуть викликати занепокоєння.

EPF8820AQCC208-4 Блок-схема

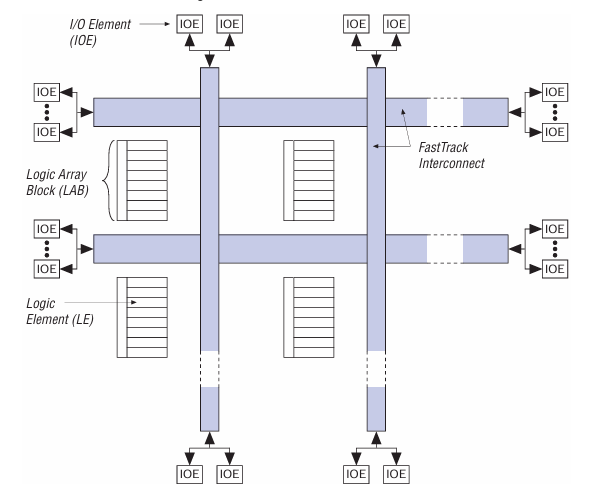

Діаграма ілюструє внутрішню архітектуру FPGA серії Altera Flex 8000, зокрема для EPF8820AQCC208-4 пристрій.В основі структури розташовані блоки логічного масиву (лабораторії), які є кластерами логічних елементів (LES).Ці лабораторії розподіляються через мікросхему і служать основними будівельними блоками для впровадження логічних функцій.Кожен LE в лабораторії може виконувати основні логічні операції, а лабораторії працюють разом для впровадження складних цифрових систем.Навколишні лабораторії - елементи вводу/виводу (IOES), які розміщуються по периферії пристрою.Ці ioes обробляють взаємодію між внутрішньою логікою та зовнішніми сигналами, що робить їх важливими для інтеграції FPGA з іншими компонентами в систему.IOES підключається до внутрішньої логіки через FastTrack Interconncect, спеціальну маршрутну мережу, яка ефективно пов'язує IOES, лабораторії та інші внутрішні компоненти.Цей взаємозв'язок дозволяє сигналам швидко рухатися через FPGA, забезпечуючи швидкісну обробку даних та надійні шляхи зв'язку.

Технічні характеристики EPF8820AQC208-4

Тип	Параметр
Виробник	Altera/Intel
Серія	Flex 8000
Упаковка	Лоток
Статус частини	Застарілий
Кількість лабораторій/CLB	84
Кількість логічних елементів/клітин	672
Кількість вводу/виводу	152
Кількість воріт	8000
Напруга - постачання	4,75 В ~ 5,25 В
Монтажний тип	Поверхневе кріплення
Робоча температура	0 ° C ~ 70 ° C (TA)
Пакет / кейс	208-BFQFP
Пакет пристроїв постачальника	208-PQFP (28x28)
Базовий номер товару	EPF8820

Epf8820aqc208-4 додатки

Штучний інтелект (AI)

FPGA використовується в AI для прискорення алгоритмів машинного навчання та забезпечення ефективних реалізацій нейронної мережі.Його здатність швидко перенастроювати дозволяє йому адаптуватися до різних моделей та завдань AI, що робить його цінним компонентом у розробці реагуючих додатків AI.

5G технологія

У 5G комунікаціях надійні можливості обробки EPF8820AQCC208-4 чудово підходять для управління складними протоколами та обробки великих обсягів даних.Це робить його ідеальним для базових станцій та мережевої інфраструктури, яка потребує швидкісної обробки та продуктивності даних.

Хмарні обчислення

FPGA використовується в умовах хмарних обчислень для підвищення швидкості обробки даних та підвищення ефективності навантаження.Його універсальність у обробці паралельних завдань робить його чудовим вибором для прискорення хмарних додатків та послуг.

Бездротова технологія

Він є невід'ємним для систем бездротового зв'язку, підтримуючи цілий ряд технологій від Wi-Fi до передових стільникових мереж.Можливість FPGA обробляти кілька протоколів зв'язку одночасно робить необхідність розробки та вдосконаленні бездротових пристроїв.

Промисловий контроль

У промислових умовах EPF8820AQCC208-4 використовується в системах автоматизації, де важлива точність та надійність.Це сприяє контролю та моніторингу промислових процесів, сприяючи підвищенню ефективності та безпеки у виробничих умовах.

Інтернет речей (IoT)

FPGA відіграє роль в інфраструктурі IoT шляхом обробки та аналізу даних з безлічі датчиків та пристроїв.Ця здатність є ключовою для забезпечення розумних міст, розумних будинків та інших програм IoT, де потрібні швидке прийняття рішень на основі даних датчиків.

Медичне обладнання

У галузі медичної галузі EPF8820AQCC208-4 підсилює можливості діагностичного та візуального обладнання, а також систем моніторингу пацієнтів.Його обробка забезпечує швидкий та точний аналіз медичної діагностики та лікування.

EPF8820AQCC208-4 Подібні частини

• EPF8820AQC208-2

• EPF8820AQCC160-4

• EPF8820ATC144-3

EPF8820AQCC208-4 Переваги

Паралельні можливості обробки

EPF8820AQCC208-4 переважає в середовищах, що потребують одночасних декількох операцій завдяки притаманній архітектурі паралельної обробки.Ця можливість дозволяє йому перевершити традиційні мікроконтролери та процесори, які обробляють завдання послідовно, що робить його ідеальним для таких додатків, як обробка відео, складне маніпулювання даними та моніторинг системи.

Апаратне забезпечення

Одним із видатних FPGA є його здатність переобладнати після розгортання.Ця реконфігутність означає, що ви можете оновити функціональність пристрою та адаптуватися до нових стандартів або протоколів без необхідності заміни обладнання.Ця гнучкість є цінною в галузях, де технологічний прогрес є швидким та частим, що забезпечує тривалу корисність пристрою та захист від інвестицій.

Налаштування для конкретних додатків

Пристрій дозволяє глибокій налаштуванні відповідати точним вимогам користувача або додатком.Ви можете запрограмувати FPGA для виконання спеціалізованих логічних функцій, оптимізуючи пристрій для конкретних завдань, що, в свою чергу, підвищує як продуктивність, так і ефективність.Цей рівень налаштування є перевагою в спеціальних та нішевих додатках, де поза полиці рішення недостатні.

Швидке прототипування та розвиток

EPF8820AQCC208-4 підтримує швидке прототипування, що дозволяє швидко повторювати та вдосконалити їх конструкції.Ця можливість швидкого розвитку скорочує час на ринок нових продуктів і дозволяє фірмам швидше реагувати на потреби на ринку або технологічні зміни.Це перевага в конкурентних секторах, де спочатку може визначити лідерство на ринку.

Інтеграція декількох функцій

Завдяки значній логічній ємності та численними варіантами вводу/виводу, FPGA може інтегрувати кілька функцій на один мікросхему.Ця інтеграція зменшує потребу в декількох різних компонентах, спрощенні дизайну, зменшення апаратного сліду та потенційно зниження витрат.Така інтеграція корисна для створення більш компактних та ефективних електронних пристроїв, особливо в електроніці та вбудованих системах.

EPF8820AQCC208-4 етапи програмування

1. Вхід дизайну: Цей крок передбачає визначення логічних схем та функціональних систем, які FPGA здійснить.Ви можете використовувати різні методи, такі як схематичне захоплення, мови опису обладнання, такі як AHDL, VHDL або Verilog, та редагування форми хвиль.Програмне забезпечення для розробки Max+Plus II Altera надає інструменти для всіх цих методів, що сприяє вступу та організації вашого дизайну.

2. Компіляція та синтез: Після введення конструкції його потрібно скласти та синтезувати.Цей процес передбачає переклад конструкції високого рівня у формат, який відображає фізичний масив логічних блоків FPGA та архітектури маршрутизації.Інструмент синтезу в межах Max+Plus II перевіряє наявність логічних помилок, оптимізує конструкцію швидкості та області та готує його до фізичної реалізації на FPGA.

3. Моделювання та аналіз часу: Перш ніж фізично програмувати FPGA, важливо імітувати дизайн, щоб переконатися, що він поводиться так, як очікувалося.Моделювання допомагає перевірити функціональну правильність та аналіз часу, що забезпечує всі операції в межах FPGA, що відповідають визначеним обмеженням часу.Цей крок допомагає визначити та виправити помилки перед конфігурацією, заощадити час та ресурси, що беруть участь у налагодженні постконфігурації.

4. Генерування даних про конфігурацію: Після того, як конструкція буде перевірена та готова, наступним кроком є ​​генерування даних про конфігурацію.Ці дані - це двійковий файл, який містить всю інформацію, необхідну для налаштування логічних блоків та з'єднань FPGA відповідно до дизайну.Цей файл генерується за допомогою програмного забезпечення для розробки і використовується для програмування FPGA.

5. Конфігурація пристрою : Після підготовки даних конфігурації EPF8820AQCC208-4 FPGA можна запрограмувати за допомогою різних методів, що відповідають різним системним вимогам.Активна послідовна (AS) конфігурація дозволяє FPGA керувати процесом, підключаючись безпосередньо до пристрою послідовної конфігурації.Альтернативно, в методі активного паралельного вгору/вниз (APU/APD) FPGA завантажує дані з паралельного пристрою конфігурації, активно керуючи потоком даних.Для більш простих налаштувань параметр пасивного серійного (PS) дозволяє зовнішньому контролеру надсилати послідовні дані безпосередньо до FPGA без його втручання в процес управління.Нарешті, пасивний паралельний синхронний/асинхронний підхід (PPS/PPA) використовує паралельну шину даних, керовану зовнішнім контролером для програмування FPGA.Вибір схеми конфігурації в першу чергу диктується конкретними потребами додатків та ресурсами, наявними в архітектурі системи, забезпечуючи гнучкість та пристосованість при розгортанні FPGA.

7. Реконфігурація в системі: Ця функція дозволяє перепрограмувати FPGA, поки вона ще працює в системі.Це корисно для додатків, які потребують оновлень без простою або для систем, які повинні адаптуватися до нових функціональних можливостей без змін обладнання.Він передбачає частково або повністю переналаштоване FPGA, завантажуючи нові дані конфігурації, зберігаючи систему активною.

EPF8820AQCC208-4 Розміри упаковки

• Тип пакету: 208-контакт PQFP (пластиковий квадратичний пакет)

• Розмір пакету: 28 мм х 28 мм

• Монтажний тип: Поверхневе кріплення

EPF8820AQCC208-4 Виробник

EPF8820AQCC208-4 виробляється Інтель, після придбання корпорації Altera у 2015 році. Спочатку розроблений Altera в рамках серії Flex 8000 FPGA, цей пристрій відображає спадщину Altera у виробництві гнучких програмних логічних пристроїв високої щільності, пристосованих для спеціальних цифрових конструкцій.Після придбання Intel інтегрує лінійки продуктів Altera у свою групу програмованих рішень, забезпечуючи постійну підтримку та просування технологій FPGA під брендом Intel.Як результат, EPF8820AQCC208-4 тепер офіційно визнаний продуктом Intel FPGA, хоча він зберігає свій початковий номер деталі Altera.

Висновок

EPF8820AQCC208-4 виділяється гнучким та потужним рішенням для сучасних цифрових систем, які вимагають швидкої обробки, інтеграції на рівні системи та перероблення поля.Підкріплений Legacy та досконалості дизайну Intel, він підтримує різноманітні програми від машинного навчання до бездротового спілкування та промислової автоматизації.Цей посібник оснащує розуміння використання повних можливостей цього FPGA, будь то прототипування, масштабування виробництва чи оптимізація розширених цифрових робочих процесів.
