EPM3064ATC44-10 CPLD: Особливості, технічні характеристики, програми та програмування провайдерів

EPM3064ATC44-10 з серії Max® 3000A Intel-це потужний інструмент для цифрових проектів.Цей пристрій швидкий, гнучкий і використовує мало потужності, що робить його ідеальним для широкого спектру використання.Цей посібник переживає все, що потрібно знати про EPM3064ATC44-10, від того, що він може зробити, як його налаштувати, допомагаючи вдосконалити їх електронні системи.

Каталог

EPM3064ATC44-10 Опис

З EPM3064ATC44-10 З серії Max® 3000A Intel являє собою потужний складний програмований логічний пристрій (CPLD), призначений для широкого спектру цифрових додатків.З 64 макроцелами цей пристрій оптимізований для швидкої відповіді з максимальною затримкою розповсюдження 10 наносекунд, забезпечуючи ефективну продуктивність.Він працює на напрузі живлення 3,3 В, що розміщується в 44-контактному пакеті з тонкою квадроциклом (TQFP), що підходить для комерційних застосувань в межах температурного діапазону від 0 ° C до 70 ° C.Номер деталі EPM3064ATC44-10 інкапсулює свою конструкцію та функціональність: EPM Для серії MAX® CPLDS, 3064 Позначає конкретну модель з 64 макроцелами, Для вдосконаленої технології 3.3 В, Т для пакету TQFP, і C44 підтвердження кількості штифтів та специфікацій температури.Суфікс-10 позначає його швидку швидкість з мінімальною затримкою.Цей пристрій є ідеальним рішенням для інтеграції логічних функцій SSI, MSI та LSI, сумісних зі 100% емуляцією TTL.Він підтримує безшовну інтеграцію різноманітних пристроїв, починаючи від друзів, дівчат та 22V10 до пристроїв Mach та Plsi, що робить його надзвичайно універсальним.Доступно в декількох параметрах упаковки, таких як PLCC, PQFP та TQFP, серія Max® 3000A пропонує гнучкість дизайну в різних додатках.

Якщо ви хочете оновити свої цифрові системи надійними та ефективними логічними пристроями, інвестування в EPM3064ATC44-10 оптом-це розумний хід.Це рішення, яке забезпечує як сильну ефективність, так і надійну прибутковість.

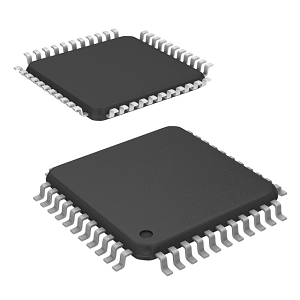

Моделі CAD EPM3064ATC44-10

EPM3064ATC44-10 Слід

EPM3064ATC44-10 3D-модель

EPM3064ATC44-10 Особливості

• 64 макроцелі: Цей CPLD містить 64 налаштовані логічні одиниці, що називаються макроцелами.Кожен макроцелл може бути індивідуально запрограмований для виконання складних логічних операцій, що дозволяє пристрою обробляти широкий спектр цифрових функцій та процесів.

• Корисні ворота: Пристрій пропонує приблизно 1250 корисних воріт.Цей показник складності вказує на кількість логічної інтеграції, можливо, в CPLD, що дозволяє їй ефективно підтримувати як прості, так і складні цифрові схеми.

• Максимальна робоча частота: EPM3064ATC44-10 може працювати з максимальною частотою 222,2 МГц.Ця висока частота полегшує швидкість обробки, що робить її ідеальною для додатків, що потребують швидкого часу реагування та високошвидкісних операцій даних.

• Затримка про поширення: Завдяки низькій затримці розповсюдження всього 4,5 наносекунд, цей CPLD мінімізує затримку часу передачі сигналу від входу до виходу, підвищення загальної продуктивності системи та чуйності.

• Напруга живлення: Він працює на напрузі живлення 3,3 В, з допустимим діапазоном від 3,0 В до 3,6 В.Цей діапазон напруги забезпечує гнучкість у потребах живлення, що робить його сумісним з різноманітними цифровими системами.

• Шпильки вводу/виводу: Пристрій включає 34 вхідні/вихідні штифти, що забезпечує широке з'єднання з іншими компонентами цифрової системи.Ці шпильки полегшують перенесення даних у CPLD та поза ним, підтримуючи широкий спектр функціональних можливостей взаємодії.

• Тип пакету: Розміщений у 44-контактному тонкому квадроциклу (TQFP), EPM3064ATC44-10 пропонує компактний форм-фактор, який є корисним для застосувань, де простір має премію, без шкоди для кількості варіантів вводу/виводу.

• Діапазон робочої температури: Розроблений для роботи в комерційному температурному діапазоні від 0 ° C до 70 ° C, цей CPLD підходить для широкого спектру середовищ, забезпечуючи надійну продуктивність у типових промислових умовах.

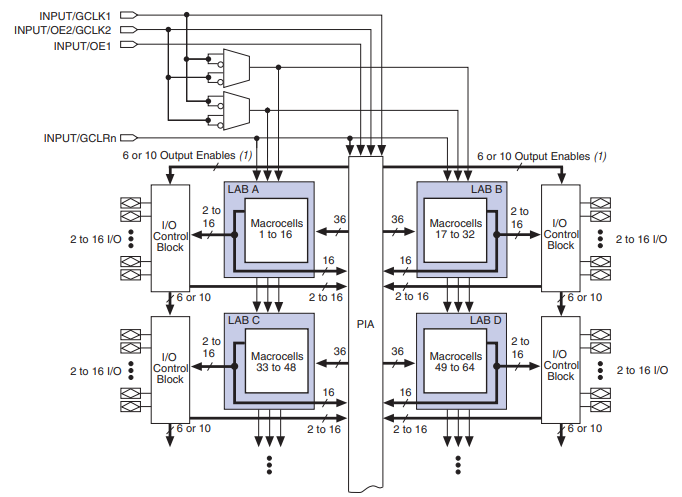

EPM3064ATC44-10 Блок-схема

Блок-схема для EPM3064ATC44-10 забезпечує візуальне зображення його внутрішньої архітектури, підкреслюючи функціональні компоненти та їх взаємозв'язки.В основі конструкції - чотири логічні блоки масиву (лабораторії), позначені A, B, C і D, кожна з яких містить 16 макроцелів на загальну суму 64 макроцелі.Ці лабораторії підключені до центрального програмованого масиву взаємозв'язку (PIA), який полегшує маршрутизацію сигналів між лабораторіями та блоками управління вводу/виводу.PIA гарантує, що входи, результати та внутрішня логіка можуть спілкуватися ефективно та гнучко.Кожна лабораторія також підключена до відповідного блоку управління вводу/виводу, який обробляє до 16 штифтів вводу/виводу.Ці блоки вводу/виводу керують взаємодією між зовнішніми сигналами та внутрішньою логікою, пропонуючи такі функції, як двонаправлена ​​робота та програмований вихідний вихід.На діаграмі відображаються такі керуючі сигнали, як глобальні годинники (GCLK1 та GCLK2), вихідні сигнали (OE1 та OE2) та глобальний Clear (GCLRN), які оркестрували експлуатацію макроцелів та блоків вводу/виводу, забезпечуючи синхронізацію та сприяють конкретним функціональній основі, як це потрібно.

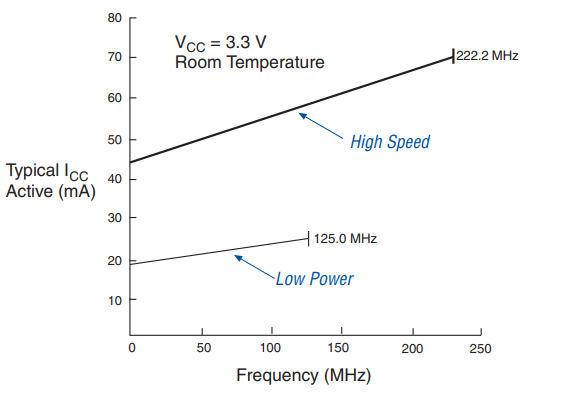

ICC проти частоти

Графік ілюструє типове споживання струму активного подачі (ICC) порівняно з частотою для EPM3064ATC44-10 під напругою живлення 3,3 В при кімнатній температурі.Виділено два оперативні режими: Висока швидкість і Низька потужність.У режимі високої швидкості споживання струму лінійно збільшується з робочою частотою, починаючи приблизно з 50 мА для нижчих частот і досягаючи близько 70 мА на частоті 222,2 МГц.Цей режим розроблений для додатків, що вимагають максимальної продуктивності та більш швидкої швидкості обробки.І навпаки, режим низької потужності демонструє менший споживання струму, починаючи з приблизно 20 мА на нижчих частотах і зростає до приблизно 30 мА при 125 МГц.Цей режим оптимізований для енергоефективної роботи, що робить його придатним для конструкцій надання пріоритетності нижчого використання потужності над швидкістю.

Технічні характеристики EPM3064ATC44-10

Тип	Параметр
Виробник	Altera/Intel
Серія	Max® 3000a
Упаковка	Лоток
Статус частини	Застарілий
Програмований тип	В системному програмованому
Затримка часу TPD (1) Макс	10 нс
Постачання напруги - внутрішнє	3V ~ 3,6 В
Кількість логічних елементів/блоків	4
Кількість макроцелів	64
Кількість воріт	1250
Кількість вводу/виводу	34
Робоча температура	0 ° C ~ 70 ° C (TA)
Монтажний тип	Поверхневе кріплення
Пакет / кейс	44-TQFP
Пакет пристроїв постачальника	44-TQFP (10x10)
Базовий номер товару	EPM3064

EPM3064ATC44-10 етапів програмування провайдера

1. Введіть провайдер: Цей початковий етап переходить шпильки введення/виводу (вводу/виводу) із звичайного режиму користувача до режиму провайдера.Це крок підготовки, який гарантує, що пристрій готовий до програмування, що вимагає лише 1 мілісекунд.

2. Перевірте ідентифікатор: Перш ніж запустити будь -яке програмування або перевірку, ідентифікатор кремнію пристрою перевіряється для підтвердження його ідентичності та забезпечення сумісності з командами програмування.Цей крок швидкий і займає мінімальну частину загального часу програмування.

3. Основна стирання: Для очищення попередніх даних з пристрою виконується об'ємна стирання.Це передбачає завантаження команд стирання в пристрій та застосування 100-мілісекундного імпульсу для стирання клітин EEPROM (електрично стирається програмована пам'ять лише для читання).Цей крок готує пристрій для нових даних.

4. Програма: Під час цього кроку нові дані запрограмовані на пристрій.Це передбачає завантаження кожної адреси EEPROM з новими даними та застосування пульсу програмування для запису даних у клітини EEPROM.Цей процес повторюється адресою за адресою, поки всі намічені дані не будуть запрограмовані на пристрій.

5. Перевірте: Після програмування дані пристрою перевіряються, щоб переконатися, що він був написаний правильно.Це передбачає читання даних з кожної адреси EEPROM та порівняння їх із передбачуваними даними.Цей крок забезпечує точність програмування та повторюється для кожної адреси.

6. Вихід провайдера: Заключний крок переходить шпильки вводу/виводу з режиму провайдера назад до режиму користувача.Як і на етапі Enter ISP, цей крок також швидкий, вимагає лише 1 мілісекунд.Він знаменує завершення процесу програмування, що дозволяє пристрою відновити звичайні операції.

Програми EPM3064ATC44-10

Вбудовані системи

Цей CPLD ідеально підходить для вбудованих системних додатків, де потрібна спеціальна логіка для розширення функціональних мікроконтролерів.Він може виконувати такі завдання, як взаємодія, обробка сигналів управління та управління апаратними периферійними пристроями, підвищення можливостей та ефективності вбудованих конструкцій.

Телекомунікації

У телекомунікаційному секторі EPM3064ATC44-10 відіграє роль у обробці протоколів, управлінні цілісністю сигналу та маршрутизації даних.Його високошвидкісні здібності логічної обробки роблять її придатною для таких додатків, як цифрова обробка сигналів, мережеві комутатори та перетворення інтерфейсу, що допомагає підтримувати ефективний потік даних та надійність зв'язку.

Тестове та вимірювальне обладнання

Пристрій широко використовується в тестовому та вимірювальному обладнанні завдяки його перепрограмованому характеру та швидкій роботі.Він здатний обробляти складні логічні операції, необхідні в системах збору даних, генераторів сигналів та інструментів аналізу, забезпечуючи точний контроль та адаптаційну функціональність, необхідну в наукових та промислових тестах.

Системи промислового контролю

Як програмований логічний контролер (PLC), EPM3064ATC44-10 знайдено в різних програмах автоматизації та контролю процесів.Він пропонує необхідні логічні можливості для управління машинами, процесом процесів та проведення перевірок безпеки, а також ефективно працюючи в промислових умовах та в межах широких температурних діапазонів.

Побутова електроніка

У споживчій електроніці цей CPLD допомагає сприяти інноваціям у таких пристроях, як розумні домашні системи, портативні ігрові пристрої та вдосконалене аудіо/візуальне обладнання.Він підтримує складні логічні рішення, які покращують функціональні можливості пристроїв, покращують інтерфейси та дозволяють інтегрувати функції нового покоління в споживчі продукти.

EPM3064ATC44-10 Подібні частини

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10n

EPM3064ATC44-10 Посібник з покупки

Розглядаючи придбання EPM3064ATC44-10, є кілька аспектів, які слід пам’ятати, щоб переконатися, що він відповідає вашим вимогам проекту.Перш за все, майте на увазі, що цей компонент застарілий, хоча ми все ще пропонуємо обмежений запас.Переконайтесь, що технічні характеристики відповідають вашим потребам.EPM3064ATC44-10 має 64 макроцелі, працює з максимальною частотою 222,2 МГц і розроблений для джерела живлення 3,3 В у 44-контактному пакеті TQFP.Для повного розуміння інтеграційних та оперативних вимог цього компонента потрібно переглянути таблицю та примітки до застосування.Враховуючи застарілий статус компонента, також оцінюйте альтернативні варіанти, які забезпечують подібну функціональність і активно підтримуються.Цей крок важливий для підтримки довголіття та підтримки вашого проекту.

EPM3064ATC44-10 Переваги

Високошвидкісні показники

Цей пристрій здатний працювати з високою максимальною частотою 222,2 МГц, що дозволяє швидко обробляти дані та завдання.Низька затримка розповсюдження лише 4,5 наносекунд мінімізує час, необхідний для проїзду сигналів через пристрій, підвищуючи загальну чутливість до системи та продуктивність у часових додатках.

Низьке споживання електроенергії

Розроблений для ефективності, EPM3064ATC44-10 працює на напрузі живлення 3,3 В, що допомагає зменшити загальне споживання електроенергії системи, до якої входить.Ця функція вигідна в портативних та акумуляторних пристроях, де потрібна ефективність енергії.

Перепрограмантність та гнучкість

Перепрограмований характер цього CPLD дозволяє здійснювати кілька ітерацій та оновлень на етапі проектування та після розгортання, підтримуючи постійне вдосконалення та адаптацію до змін технологічних потреб, не вимагаючи повного апаратного переробки.

Широкі можливості взаємодії

За допомогою 34 штифтів вводу/виводу EPM3064ATC44-10 підтримує широкі варіанти взаємодії, що полегшує з'єднання з широким спектром інших цифрових компонентів.Ця гнучкість чудово підходить для складних систем, які потребують численних зв’язків між різними типами пристроїв.

Надійність та довговічність

Цей CPLD, побудований з надійною, нерухомою, флеш-архітектурою, що базується на флеш, підтримує цілісність та функціональність програми з часом, забезпечуючи послідовну продуктивність та надійність навіть при частому циклів потужності або в суворих умовах експлуатації.

Безшовна інтеграція з існуючими логічними пристроями

EPM3064ATC44-10 може легко замінити кілька старих типів логічних пристроїв, таких як друзі та дівчат, зменшення складності системи та підвищення ефективності.Ця можливість робить його ідеальним вибором для оновлення існуючих систем або консолідації декількох функцій в один пристрій.

Широкий діапазон робочої температури

Цей пристрій, що підходить для комерційних застосувань, надійно працює в межах температурного діапазону від 0 ° С до 70 ° С.Ця надійність дозволяє розгорнути в різних середовищах, від офісних установок до промислових місць, без деградації продуктивності.

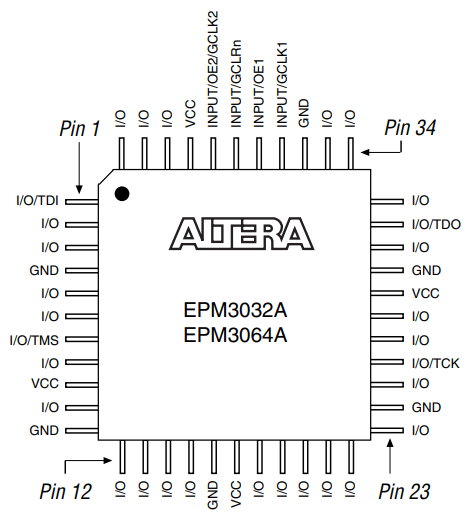

EPM3064ATC44-10 PACKEN-схема PIN-коду-

Діаграма виведення пакету EPM3064ATC44-10 являє собою фізичне розташування штифтів для пристрою.Він містить детальну інформацію про функції та призначення кожного PIN-коду в 44-контактному пакеті.Кожен PIN -код позначений його визначеною функціональністю, такими як вводу/вивод (вхід/вихід), джерело живлення (VCC), заземлення (GND) або конкретні оперативні сигнали, такі як TDI, TDO, TMS та TCK, які використовуються для JTAGПрограмування та налагодження.Діаграма використовує вигляд чіпа зверху вниз, з чіткими показаннями нумерації PIN-коду, щоб допомогти визначити позиції PIN-коду щодо фізичного пакету.

Призначення PIN -коду включають кілька штифтів вводу/виводу, які пропонують гнучкість для взаємодії пристрою з іншими компонентами в ланцюзі.Виділені конкретні штифти, такі як вхід/GCLK та вхід/OE, показуючи їх роль подвійного призначення у наданні годинникових сигналів або виконуючи функції загальних вхідних штифтів.Ці багатофункціональні штифти чудово підходять для оптимізації використання пристрою в програмованих логічних програмах.Діаграма також ідентифікує потужність та заземлені штифти, що розподіляються через упаковку, забезпечуючи надійну подачу потужності та цілісність сигналу.За допомогою кутового маркера, що вказує штифт 1, схема допомагає правильно орієнтувати мікросхему під час складання та зменшити ризик помилок.

EPM3064ATC44-10 Виробник

Altera славилася своїми лініями продуктів FPGA та CPLD, як серія Max та Stratix.EPM3064ATC44-10, частина серії Max 3000A, була однією з популярних CPLD Altera.Після придбання Intel зосередився на просуванні технології FPGA, інтегруючи її з процесорами Xeon для завдань в AI та обробці даних.Lineup FPGA Intel тепер включає серію Agilex та Stratix 10, адресуючи потреби в 5G та хмарних обчисленнях.Intel припинила деякі старі продукти Altera, такі як EPM3064ATC44-10 як частина переходу до нових технологій.Intel продовжує вести програмовану логіку, підкреслюючи прискорення AI та налаштовані обчислювальні обчислення з інноваціями в картках ONEAPI та FPGA.

Висновок

EPM3064ATC44-10-це відмінний вибір для створення або вдосконалення цифрових пристроїв.Він швидко, ефективно і може зв’язатися з багатьма іншими компонентами, що робить його корисним для різних електронних додатків.Цей посібник висвітлював його основні особливості, як його можна використовувати на різних пристроях, а також його переваги, показуючи, як він може допомогти зробити більш вдосконаленими та надійними електронними системами.Незалежно від того, що ви оновлюєте старе обладнання чи будуєте щось нове, EPM3064ATC44-10-це ключова частина, яка допомагає зробити все краще працювати.

PDF -таблиця

EPM3064ATC44-10 DATASHEETS:

Макс 3000A пристрої Сімейний аркуш.pdf
