Огляд повного випрямляча мосту

Повний мостовий випрямляч, також відомий як випрямляч із повним хвильовим мостом або просто діодний випрямляч мосту, - це електронний ланцюг, призначений для перетворення змінного струму (AC) в постійний струм (постійний струм).Він служить компонентом у багатьох електричних та електронних додатках, де потрібна постійна напруга постійного струму.На відміну від напівхвильового випрямляча, який використовує лише половину форми хвилі змінного струму, повний випрямляч мосту використовує як позитивні, так і негативні половини циклу змінного струму, що робить його більш ефективним у перетворенні потужності.Експлуатація повного мостового випрямляча покладається на конфігурацію чотирьох діодів, розташованих у формації мосту.Ці діоди працюють колективно для того, щоб напрямок потоку струму залишався однаковим для навантаження, незалежно від полярності входу змінного струму.Це розташування ефективно дозволяє схемі виправити обидві половини вхідної форми хвилі, що призводить до більш безперервного та стабільного виходу постійного струму порівняно з напівхвильовим випрямлячем.

Однією з ключових переваг повного мостового випрямляча є підвищена його ефективність.Оскільки він обробляє всю форму хвилі змінного струму, а не лише половину, вона генерує більш високу середню напругу постійного струму постійного струму, що корисно для практичних застосувань.Крім того, використовуючи повне використання вхідної потужності, він зменшує втрату живлення та розсіювання тепла, що робить його кращим вибором у різних системах живлення.Повні мостові випрямники широко використовуються в регульованих ланцюгах живлення, включаючи ті, що знаходяться в адаптерах живлення, зарядних акумуляторів та комп'ютерних живленнях.Ці пристрої вимагають послідовної та надійної напруги постійного струму для забезпечення стабільної роботи електронних компонентів.Здатність повного мостового випрямляча для забезпечення плавної та ефективної потужності постійного струму робить його важливим компонентом сучасної електричної та електронної інженерії.

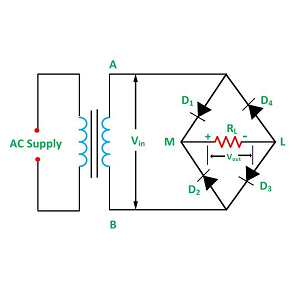

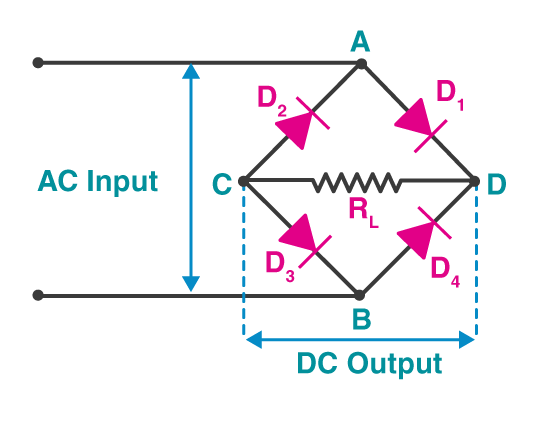

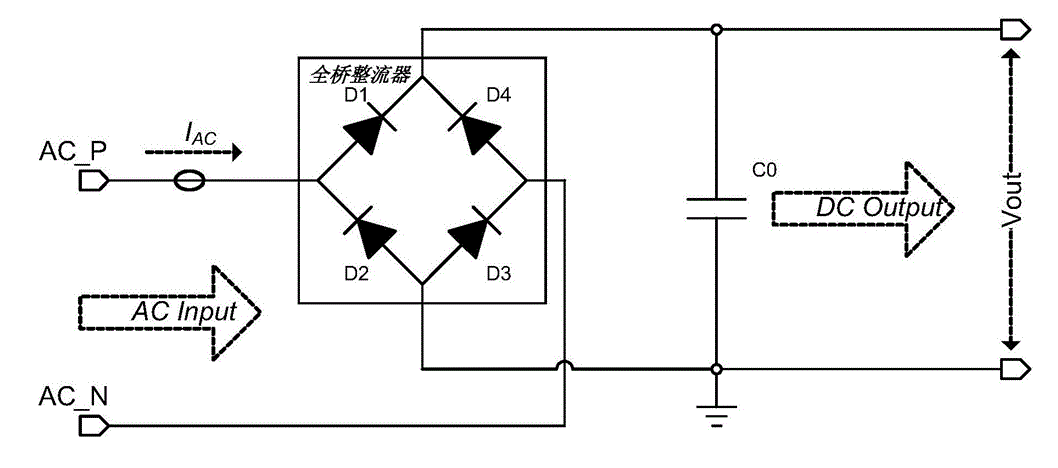

Малюнок 2.Повний мостовий випрямлячДіаграма

Діаграма ланцюга ілюструє принцип робочого випрямляча повного хвильового мосту, загального електронного компонента, який використовується для перетворення змінного струму (AC) в постійний струм (постійний струм).Схема складається з чотирьох діодів (D1, D2, D3 та D4), розташованих у конфігурації мосту.Він має два вхідні клеми змінного струму (мічені AC_P та AC_N) та два вихідні клеми постійного струму.Коли застосовується напруга змінного струму, випрямляч використовує діоди, щоб переконатися, що струм тече в одному напрямку як під час позитивних, так і негативних половин циклу змінного струму.У позитивному півциклі діоди D1 і D2 є упередженими вперед і дозволяють проходити струм, тоді як D3 і D4 є зворотними упередженими та блокованими струмом.Під час негативного напівциклу D3 і D4 стають упередженими вперед і проводять, тоді як струм блоку D1 та D2.Цей процес виправляє вхід змінного струму, виробляючи пульсуючий вихід постійного струму.Конденсатор (C0) згладжує вихід, зменшуючи коливання напруги та створюючи більш стабільну напругу постійного струму (VOT).

Будівництво повного хвильового мосту випрямляч

Малюнок 3. Порядок випрямлення повного хвильового мосту

Повний випрямляч мосту, електронний ланцюг, призначений для ефективного перетворення змінного струму (змінного струму) в постійний струм (постійний струм).Цей процес випрямлення спирається на комбіновану роботу діодів та резистивне навантаження, кожен з яких сприяє функціональності та ефективності схеми.Конструкція випрямляча складається з таких основних компонентів:

1. Чотири діоди (d₁, d₂, d₃, d₄)

Чотири діоди - це серце ланцюга і розташовані в мостовій конфігурації.Вони відіграють певну роль у процесі випрямлення, дозволяючи струму протікати лише в одному напрямку через навантаження, незалежно від вхідної полярності змінного струму.Кожен діод діє як односторонній клапан для електричного струму.Під час позитивного напівциклу входу змінного струму діоди D₁ і D₂ стають упередженими вперед, що дозволяє струму протікати через навантаження.У той же час діоди D₃ і D₄ є зворотними упередженими і блокують струм.Це гарантує, що струм тече в одному напрямку через навантаження.

Під час негативного напівциклу входу змінного струму ролі діодів зворотні.Діоди D₃ і D₄ стають упередженими вперед, проводячи струм, тоді як діоди D₁ і D₂ є зворотними упередженими та блоковими струмом.Знову ж таки, струм протікає в одному напрямку через навантаження, підтримуючи однонаправлений струм.Ця чергуюча операція діодів гарантує використання обох половин форми хвилі змінного струму, що призводить до більш ефективної конверсії порівняно з напівхвильовим випрямлячем, який використовує лише половину циклу змінного струму.

2. Опір навантаження (r_Л)

Резистивне навантаження, позначене r_Л На діаграмі являє собою компонент або пристрій, який використовує випрямлений вихід постійного струму.Це навантаження може бути резистором, електронним пристроєм або будь -яким приладом, який вимагає функціонування потужності постійного струму.Виправлений струм протікає через навантаження, забезпечуючи корисну потужність.Продуктивність та ефективність схеми значною мірою залежать від характеристик навантаження та якості випрямленого виходу.Навантаження підключено через вихідні клеми постійного струму, позначені B і D на діаграмі.Напрямок потоку струму через навантаження залишається послідовним через процес випрямлення, забезпечуючи доставку однонаправленого струму постійного струму.

3. Вхідні клеми змінного струму (A і C)

Випрямляч має два вхідні клеми, позначені A і C, де підключено живлення змінного струму.Полярність входу змінного струму періодично чергується, при цьому позитивні та негативні напівцикли обробляються по-різному діодами.Вхідна напруга спрямовується через мостову мережу, гарантуючи, що обидві половини форми хвилі змінного струму сприяли вихідному струму.

4. Вихідні клеми постійного струму (B і D)

Випрямляч виробляє напругу постійного струму через вихідні клеми, позначені B і D на діаграмі.Вихід - це пульсуюча форма хвилі постійного струму, при цьому негативна половина циклу змінного струму перевернута для вирівнювання з позитивною половиною.Хоча ця форма хвилі однонаправлена, вона все ще містить деякі коливання або брижі, завдяки процесу випрямлення.Повний випрямляч мосту хвильового мосту є високоефективним, оскільки він використовує обидві половини форми хвилі змінного струму, ефективно подвоюючи частоту вихідного сигналу порівняно з напівхвильовим випрямлячем.Ця збільшена частота полегшує згладжування брижі за допомогою компонентів фільтрації, таких як конденсатори або індуктори, створюючи більш стабільний вихід постійного струму для практичних застосувань.Ця конструкція широко використовується в ланцюгах живлення завдяки її здатності забезпечити більш високу середню вихідну напругу, підвищену ефективність та краще використання вхідної потужності порівняно з більш простими схемами випрямляча.

Функціональність повного мостового випрямляча

Повний мостовий випрямляч, відомий своєю здатністю перетворювати змінний струм (AC) в постійний струм (DC).AC, який зазвичай доступний у житлових, комерційних та промислових електричних системах, є непридатним для більшості електронних пристроїв завдяки його двонаправленому характеру, який чергується між позитивними та негативними циклами.Повний мостовий випрямляч вирішує цю проблему, використовуючи стратегічну конфігурацію діодів для полегшення перетворення змінного струму в постійний струм, що дозволяє надійно працювати електронні пристрої.Процес випрямлення починається як вхід змінного струму, який, природно, відповідає синусоїдальній схемі з чергуванням позитивного та негативного напівциклу, входить у схему випрямляча.Дизайн випрямляча складається з чотирьох діодів, розташованих у конфігурації мосту, які працюють разом для каналу потоку електроенергії лише в одному напрямку.Як вхід змінного струму змінюється, конкретні пари діодів проводяться протягом кожного півциклу.

Для створення більш стабільної та корисної напруги постійного струму, вихід випрямляча зазвичай передається через компонент фільтрування, наприклад, конденсатор.Конденсатор відіграє роль, зберігаючи заряд під час піків пульсуючого постійного струму та вивільняючи його під час корита, ефективно зменшуючи коливання та згладжуючи форму хвилі.Отримана напруга постійного струму набагато більш послідовна і підходить для живлення електронних пристроїв.Важливість повного випрямляча мосту виходить далеко за рамки простого перетворення.Його постійний вихід постійного струму чудово підходить для належного функціонування широкого спектру електронних пристроїв, від невеликих домашніх гаджетів, таких як смартфони, планшети та ноутбуки до більших, складніших систем, таких як комп'ютерні сервери, телекомунікаційні мережі та промислові машини.Ці пристрої та системи потребують стабільного та постійного джерела живлення, щоб уникнути проблем з продуктивністю або потенційними пошкодженнями, спричиненими коливаннями електричного входу.Здатність випрямляча використовувати обидві половини форми хвилі змінного струму робить її більш ефективною, ніж напівхвильовий випрямляч, забезпечуючи більш високу середню вихідну напругу та мінімізацію енергетичних витрат.Забезпечуючи постійну та надійну подачу постійного струму, повний випрямляч мосту не тільки підвищує продуктивність пристроїв, які він забезпечує, але й розширює їх тривалість життя, захищаючи чутливі компоненти від нерівностей напруги.Ця ефективність та надійність роблять його елементом у сучасних системах електроніки та систем перетворення енергії.

Оперативна динаміка повного мостового випрямляча

Експлуатація повного мостового випрямляча є складною і необхідною для перетворення змінного струму (змінного струму) в постійний струм (постійний струм), перетворення, важливе для живлення незліченних електронних пристроїв.Цей процес можна розуміти як низку взаємопов'язаних фаз, кожен з яких відіграє роль у забезпеченні ефективності, стабільності та надійності виходу постійного струму.

1. Вхід змінного струму та регулювання трансформатора

Процес випрямлення починається з входу змінного струму, як правило, отримує від стандартного джерела живлення, наприклад, розетки стіни.Однак напруга цього входу змінного струму часто занадто висока або непридатна для прямого використання в електронних схемах.Для цього використовується трансформатор для відмови від напруги до більш безпечного та більш керованого рівня.Трансформатор не тільки регулює вхідну напругу, але й ізолює схему від основного джерела живлення, забезпечуючи додатковий шар безпеки.Знизуючи напругу, трансформатор гарантує, що випрямляч працює ефективно, мінімізуючи ризик виникнення шипів напруги або сплесків, які можуть пошкодити делікатні електронні компоненти.Цей етап підготовки важливий для того, щоб зробити вхідний змінного струму для подальшого процесу випрямлення.

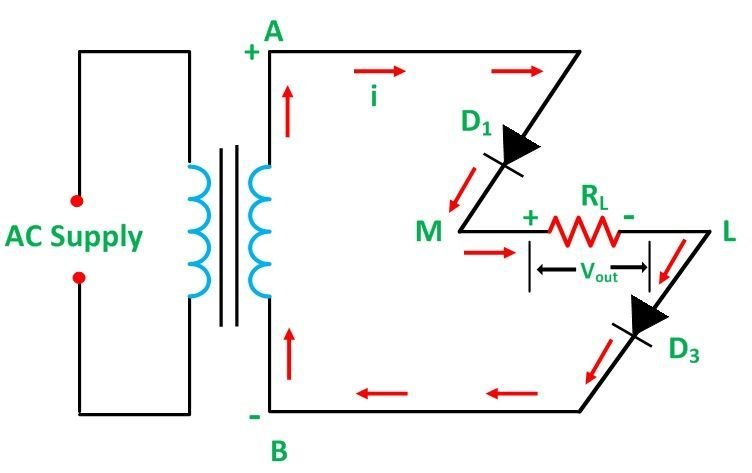

2. Активація діода під час позитивних та негативних напівциклів

3. Фільтрування конденсаторів

Виправлений вихід на цьому етапі, хоча і однонаправлений, все ще містить коливання або брижі через зміну характеру початкового введення змінного струму.Щоб згладити ці пульсації та створити більш стабільну напругу постійного струму, конденсатор розміщується через вихід випрямляча.Конденсатор працює шляхом зарядки, коли випрямлена напруга досягає свого піку і розряду, коли напруга падає.Цей процес заповнює зазори між імпульсами випрямленої форми хвилі, ефективно зменшуючи зміни напруги.Результат - набагато більш плавний вихід постійного струму для живлення чутливих електронних пристроїв.У програмах, що потребують точності, таких як медичне обладнання, комунікаційні пристрої та мікроконтролери, цей етап фільтрації гарантує, що подана напруга залишається стабільною та надійною.

4. Стабілізація напруги

Навіть після фільтрації незначні коливання або нерівності можуть зберігатися у виході постійного струму.Для подальшого вдосконалення якості напруги часто використовуються додаткові компоненти стабілізації напруги, такі як регулятори напруги або більш вдосконалені схеми фільтрації.Регулятори напруги призначені для підтримки постійної вихідної напруги, навіть якщо вхідні умови напруги або навантаження змінюються.Ця стабілізація важлива для пристроїв, які потребують точного та послідовного подачі напруги, таких як процесори, датчики або модулі пам'яті.Забезпечуючи, що вихідна напруга залишається в точному діапазоні, цей етап підвищує продуктивність та довговічність пристроїв, що працюють від випрямляча.

Весь експлуатаційний процес повного мостового випрямляча розроблений для досягнення максимальної енергоефективності, мінімізуючи втрату потужності.Використовуючи як позитивні, так і негативні половини входу змінного струму, випрямляч досягає більшої ефективності порівняно з напівхвильовими випрямлячами, які використовують лише половину форми хвилі змінного струму.Крім того, систематичний підхід перетворення, випрямлення, фільтрації та стабілізації входу гарантує, що вихід не тільки стійкий, але й безпечний для використання з делікатними електронними компонентами.Завдяки цьому чотирифазному процесу повний випрямляч мосту забезпечує надійний та ефективний джерело живлення постійного струму для широкого спектру електронних пристроїв та систем.Поставляючи послідовний та стабільний вихід постійного струму, випрямляч забезпечує чутливі ланцюги проти коливань напруги та забезпечує належне функціонування та тривалий термін експлуатації пристроїв, які він живлять.Це робить його важливим компонентом у сучасних конструкціях живлення.

Повна хвильова мостова випрямляча зворотна напруга (PIV)

Пікова зворотна напруга (PIV), специфікація для діодів, що використовуються у випрямленні повного хвильового мосту, оскільки він визначає їх здатність протистояти максимальній зворотній напрузі протягом періодів непровідних.PIV гарантує, що діоди можуть впоратися з найвищою напругою, яку вони можуть зазнати у зворотному зміщенні, не піддавшись і не руйнуючи.Цей параметр використовується у високостільних або промислових програмах, де схеми піддаються рівням напруги та коливань.Розуміння PIV допомагає проектувати випрямлячі, які є не лише ефективними, але й довговічними та надійними в умовах різних робочих умов.

Обчислення та застосування PIV

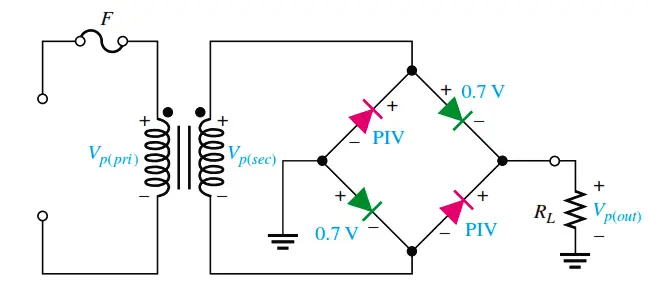

Малюнок 6. Практична діодна модель з обчисленням PIV

PIV для кожного діода у випрямлі повного хвильового мосту - це максимальна зворотна напруга, яку діод повинен блокувати під час роботи.Це значення дорівнює піковій напрузі змінного струму живлення, яку можна обчислити шляхом множення напруги RMS (середнього квадрата кореня) на квадратний корінь 2. Наприклад, якщо напруга живлення змінного струму становить 230 вольт, пікова напруга будебути приблизно 325 вольт (230 × √2).Отже, рейтинг PIV для кожного діода у випрямлі повинен бути не менше 325 вольт, щоб безпечно витримати цю максимальну напругу без відмови.

У ланцюгах, де трансформатор використовується для відступу або відмови від вхідної напруги, обчислення PIV також повинен враховувати перетворену напругу.Наприклад, якщо трансформатор знижує напругу до 120 вольт змінного струму, пікова напруга стає приблизно 170 вольт (120 × √2), а діоди повинні мати рейтинг PIV щонайменше 170 вольт.Забезпечення того, що рейтинг PIV кожного діода відповідає або перевищує обчислену пікову напругу для запобігання зворотних струмів витоку та захисту випрямляча від пошкоджень, спричинених умовами перенапруги.

Вибір та довговічність діодів на основі PIV

Вибір діодів з відповідним рейтингом PIV є важливим кроком у забезпеченні довгострокової міцності та надійності повного випрямляча мосту.Діоди з рейтингами PIV вище, ніж обчислена пікова напруга, забезпечують додатковий запас безпеки, що робить ланцюг більш надійним проти несподіваних шипів напруги або сплеску живлення змінного струму.Цей буфер безпеки чудово підходить для промислових та потужних застосувань, де коливання потужності частіші та сильні.

Використання діодів з недостатніми рейтингами PIV може призвести до частих збоїв, оскільки діоди можуть не в змозі блокувати зворотні напруги під час роботи.З часом це може спричинити перегрів, пошкодження інших компонентів у ланцюзі та навіть загального відмови випрямляча.Навпаки, діоди з належним чином номінальним або незначно визначеним значеннями PIV допомагають забезпечити, щоб випрямляч міг протистояти умовам експлуатації та продовжити загальний термін експлуатації.

Вплив на продуктивність випрямляча та довговічність

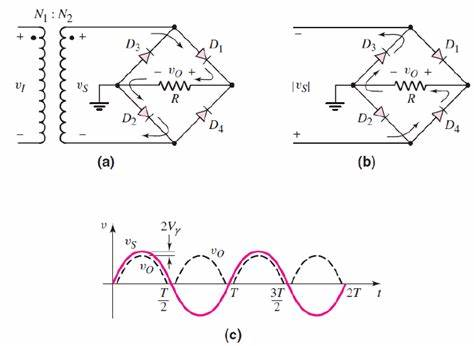

Малюнок 7. Повнохвильова ланцюг випрямлення мосту та форма вихідної хвилі

Продуктивність та довговічність випрямляча повного хвильового мосту сильно залежать від рейтингів його діодів.Коли використовуються діоди з адекватними рейтингами PIV, вони сприяють загальній стійкості схеми, що дозволяє йому надійно функціонувати навіть у складних умовах.Ця надійність чудово підходить для стабільності потужності, таких як медичне обладнання, системи зв'язку та промислові машини.

Якщо діоди правильно оцінені, вони запобігають зворотному витоку струму та електричного зриву, забезпечуючи постійний та послідовний вихід постійного струму.Ця стабільність не тільки захищає чутливі компоненти нижче за течією, але й мінімізує вимоги до технічного обслуговування та зменшує ризик дорогих простоїв системи.Крім того, належний вибір PIV дозволяє випрямлячу обробляти періодичні сплески або ненормальні коливання напруги, не погіршуючи його цілісність чи ефективність.

Фільтр конденсатора в повнохвильових мостах випрямлячів

Інтеграція фільтра конденсатора в повну хвилі мостових випрямлячів-це поліпшення, що підвищує якість виходу постійного струму (постійного струму).Повнохвильові мостові випрямники ефективно перетворюють змінний струм (AC) в постійний струм, але негайний вихід не є плавним, постійним постійним струмом.Натомість це пульсуюча форма постійного струму, що характеризується періодичними вершинами та жолобами.Це коливання може спричинити проблеми для чутливих електронних пристроїв, які потребують постійної та стабільної напруги для надійного функціонування.Для вирішення цього обмеження та вдосконалення виходу випрямляча додається фільтр конденсатора.Здатність конденсатора зберігати та випускати електричну енергію поступово допомагає згладити ці коливання, створюючи більш чисті та стабільнішу напругу постійного струму.

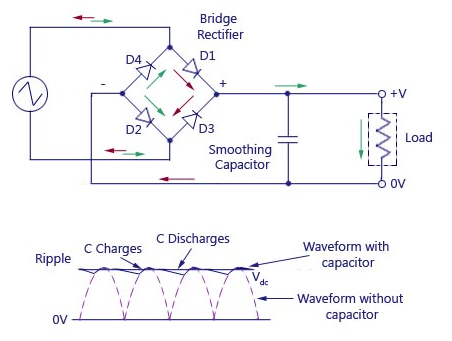

Малюнок 8. Повнохвильовий випрямляч із фільтром конденсатора

Роль та механізм фільтрів конденсаторів

Основна мета конденсатора в повному хвилі мостового випрямляча-зменшити пульсацію та стабілізувати вихідну напругу.Ripple відноситься до невеликого, залишкового компонента змінного струму, який залишається накладеним на випрямлений вихід постійного струму.Цей пульсація виникає через те, що процес випрямлення перетворює чергування позитивних та негативних половин форми хвилі змінного струму в пульсуючу постійну постійну струму, але не повністю усуває коливання напруги.Фільтр конденсатора працює шляхом зарядки до пікової напруги випрямленої форми хвилі, коли діоди проводяться, а потім викидаються для підтримки напруги, коли діоди не проводяться.

Цей механізм розряду заряду гарантує, що напруга через навантаження залишається відносно постійною, навіть коли випрямлена напруга змінного струму падає між піками.Конденсатор заповнює зазори між імпульсами випрямленого постійного струму, згладжуючи форму хвилі та зменшуючи пульсацію.Результатом є набагато більш стійкий вихід постійного струму, який потребує живлення чутливих електронних пристроїв, таких як мікроконтролери, датчики та системи зв'язку, де навіть незначні зміни напруги можуть призвести до проблем з продуктивністю.

Підвищення стабільності виходу з більшими конденсаторами

Значення ємності конденсатора фільтра відіграє роль у визначенні ефективності зниження пульсації.Більший конденсатор має більш високу ємність зберігання заряду, що дозволяє йому ефективніше підтримувати рівні напруги під час фаз безпровідності циклу змінного струму.Ця збільшена ємність зберігання мінімізує падіння напруги між піками випрямленого виходу, що призводить до більш плавної та стабільнішої форми хвилі постійного струму.Чим більша ємність, тим краще конденсатор може компенсувати коливання випрямленої напруги, зменшуючи амплітуду пульсації.

Однак вибір розміру конденсатора передбачає компроміси.Незважаючи на те, що більший конденсатор може підвищити стабільність, він також займає більше фізичного простору, збільшує витрати і може вимагати більш тривалого часу зарядки.Тому ви повинні збалансувати ці фактори, вибираючи розмір конденсатора, який відповідає конкретним вимогам програми.Для високоточних електронних застосувань, таких як медичне обладнання або лабораторні інструменти, більші конденсатори часто віддають перевагу для забезпечення найвищого рівня стабільності та продуктивності напруги.

Вигоди

У практичній установці конденсатор підключений паралельно навантаженню через вихідні клеми випрямляча.Ця конфігурація дозволяє конденсатору діяти як буфер, поглинаючи раптові зміни напруги та захищаючи навантаження від цих коливань.Підтримуючи стабільну вихідну напругу, фільтр конденсатора підвищує продуктивність випрямляча та запобігає пошкодженню компонентів нижче за течією, спричиненою впливом непослідовних напруг.Однією з переваг фільтрації конденсаторів є тривалий термін експлуатації електронних компонентів.Пристрої, що піддаються пульсації або коливальних напругах, як правило, зношуються швидше, оскільки компоненти постійно підкреслюються варіаціями.Більш плавний вихід постійного струму, що забезпечується фільтром конденсатора, зменшує цей напруження, підвищуючи надійність та довговічність загальної системи.

Поліпшена стабільність напруги особливо чудова в таких програмах, як зарядні пристрої акумулятора, де для безпечного та ефективного зарядки акумуляторів необхідна точна та послідовна напруга.Коливальна напруга може пошкодити акумулятор або зменшити його термін експлуатації.Аналогічно, інші електронні пристрої, такі як підсилювачі, процесори та комунікаційне обладнання, залежать від плавної потужності постійного струму для правильного функціонування.У цих випадках фільтр конденсатора не тільки підвищує продуктивність пристрою, але й забезпечує його довгострокову надійність.

Переваги повного мостового випрямляча

Повні мостові випрямники широко визнані за їх численними перевагами, що робить їх кращим вибором у різних електронних програмах.Їх здатність ефективно перетворювати змінний струм (AC) в постійний струм (DC) у поєднанні з економічно ефективними та високоефективними характеристиками робить їх виділеними порівняно з іншими методами випрямлення.Нижче ми детальніше вивчаємо основні переваги повних мостових випрямників.

Усунення трансформатора центрального крана

Однією з переваг повних мостових випрямляторів є те, що вони усувають потребу в трансформаторі центрального крана, спрощення конструкції схеми та зменшення витрат.Трансформатор центрального крана, необхідний у деяких конфігураціях випрямляча, таких як повна хвильова випрямляча, оснащена вторинною обмоткою з середнім точковим з'єднанням (центральний кран).Проектування та виготовлення таких трансформаторів може бути складним і дорогим, оскільки обмотка повинна бути розділена рівномірно і точно для забезпечення збалансованої продуктивності.

Знявши вимогу до центрального натискання, повні мостові випрямлячі втікають архітектуру схеми.Це спрощення призводить до трансформаторів, які простіше та менш дорого виготовити, оскільки вони більше не потребують додаткової обмотки в центрі.Крім того, відсутність центрального крана знижує розмір і вагу трансформатора, що робить повні мостові випрямники більш придатними для компактних та легких конструкцій.Як результат, ці випрямники пропонують як економічні, так і практичні переваги, особливо в додатках, де вартість та простота є ключовими міркуваннями.

Підвищена вихідна напруга

Повні мостові випрямники в повній мірі користуються позитивними, і негативними половинами форми хвилі змінного струму, ефективно подвоюючи частоту випрямленого виходу порівняно з напівхвильовими випрямлячами.Це збільшення використання сигналу змінного струму призводить до більш високої вихідної напруги постійного струму для тієї ж вторинної напруги трансформатора.На відміну від цього, напівхвильові випрямники використовують лише половину циклу змінного струму, що призводить до зниження ефективності та вихідної напруги.

Ця характеристика повних мостових випрямників робить їх ідеальними для додатків, де потрібен більш високий вихід постійного струму.Генеруючи більш істотну та безперервну напругу постійного струму, повні мостові випрямники підвищують ефективність процесу перетворення потужності.Ця перевага вигідна в таких пристроях, як джерела живлення для систем зв'язку, промислове обладнання та ланцюги зарядки акумуляторів, де більший і послідовний вихід постійного струму підвищує загальну продуктивність.

Вимоги до нижнього піку зворотного напруги

Ще однією перевагою повних мостових випрямляторів є їх зменшені вимоги до зворотної напруги (PIV) для діодів.У повному випрямлі з повним хвилею, кожен діод повинен витримати повну пікову напругу вторинної обмотки трансформатора у зворотному зміщенні.Однак у повному випрямлі мосту кожен діод повинен лише заблокувати половину цієї пікової напруги, оскільки напруга ділиться по діодах під час роботи.

Це зниження напруги напруги дозволяє використовувати діоди з нижчими рейтингами PIV, які часто є дешевшими, ніж їхні високі колеги.Дозволяючи використовувати більш економічні діоди без жертви ефективності чи надійності, повні мостові випрямлячі пропонують чітку економічну вигоду.Це робить їх кращим вибором як в низькоопідній споживчій електроніці, так і в масштабних промислових системах, де мінімізація витрат без шкоди якості є важливою.

Більш плавний вихід постійного струму та більш високий коефіцієнт використання трансформаторів

Однією з видатних переваг повних мостових випрямників є їх здатність виробляти більш плавний вихід постійного струму.Випряжений вихід повного мостового випрямляча має нижчий коефіцієнт пульсації порівняно з напівхвильовими випрямлячами, що означає більш стабільну та послідовну напругу постійного струму.Цей більш плавний вихід важливий для чутливих електронних пристроїв, таких як мікроконтролери, датчики та комунікаційне обладнання, які потребують стабільної потужності для надійної роботи.

Крім того, повні мостові випрямники пропонують більш високий коефіцієнт використання трансформатора (TUF), що ефективно використовується ємність трансформатора для доставки потужності до навантаження.Повна конфігурація мосту гарантує, що трансформатор активний під час обох половин циклу змінного струму, максимізуючи його можливості доставки потужності.Більш високий TUF не тільки покращує енергоефективність, але й знижує розмір і вартість трансформатора, оскільки використовується його повний потенціал.Це поєднання більш плавного виходу постійного струму та кращого використання трансформаторів робить повні мостові випрямники енергоефективним та практичним вибором для сучасних електронних систем.

Недоліки повного мостового випрямляча

Повні мостові випрямники високоефективні та широко використовуються в багатьох програмах через їх здатність використовувати обидві половини форми хвилі змінного струму.Однак вони мають конкретні недоліки, які можуть вплинути на їх практичність у певних ситуаціях.Розуміння цих недоліків важливо для вибору відповідного методу випрямлення на основі потреб даної програми.Нижче наведені основні недоліки повних мостових випрямлячів, детально пояснені.

Збільшена складність ланцюга та вартість

Однією з недоліків повного випрямляча мосту є його підвищена складність схеми порівняно з більш простими методами випрямлення, такими як напівхвильовий випрямляч.Повний мостовий випрямляч вимагає функціонування чотирьох діодів, тоді як напівхвильовий випрямляч потребує лише одного.Включення цих додаткових компонентів робить конструкцію схеми більш складною, вимагаючи більше з'єднань та простору.Для компактних електронних пристроїв, де мінімізація розміру ланцюга є пріоритетним, більший розмір та збільшення кількості компонентів можуть поставити проблеми з проектуванням.

Коефіцієнт витрат - це ще одна увага.Кожен діод додає витрат на матеріал, а збільшення кількості компонентів збільшує загальну вартість виробництва.Крім того, більш складна конструкція означає більше потенційних точок невдачі, що може ускладнити усунення несправностей та обслуговування.Для галузей або застосувань, де економічна ефективність та простота є ключовими, додаткові витрати та складність повного мостового випрямляча можуть зробити його менш привабливим.

Більше падіння напруги виходу

У повному мостовому випрямлі струм проходить через два діоди під час кожного напівциклу входу змінного струму.Кожен з цих діодів вводить падіння напруги вперед, що становить близько 0,7 вольт для стандартних діодів кремнію.В результаті загальне падіння напруги на цикл становить приблизно 1,4 вольт.Це падіння менше в додатках високої напруги, але стає серйозною проблемою в системах низької напруги, де необхідно зберегти якомога більше вхідної напруги.

Знижена вихідна напруга, спричинена цим падінням напруги, може негативно вплинути на загальну ефективність випрямляча, особливо в сценаріях, де важлива кожна частка напруги.Для пристроїв низької або низької напруги додаткові кроки, такі як підвищення напруги, можуть знадобитися для використання виводом.Ці додаткові етапи не тільки збільшують вартість та складність системи, але й можуть запровадити подальші втрати енергії.

Компрометована ефективність через падіння напруги

Падіння напруги по діодах не просто зменшує вихідну напругу, але й сприяє втратам ефективності у вигляді витраченої енергії.Ця енергія розсіюється як тепло, що не сприяє живленню навантаження, а натомість знижує загальну енергоефективність системи.Ця втрата чудова в енергетичних додатках, таких як пристрої, що працюють на батареї, або системи відновлюваної енергії, де збереження енергії є головним пріоритетом.

У високоефективних конструкціях навіть невеликі втрати енергії можуть збільшуватися з часом, що призводить до більш високих експлуатаційних витрат та зниження загальної продуктивності системи.Ви повинні враховувати ці втрати при розгляді використання повного мостового випрямляча і, можливо, знадобиться вивчити альтернативні методи випрямлення або більш ефективні діоди, такі як діоди Schottky, щоб мінімізувати вплив падінь напруги.

Збільшення дисипації тепла та потреби в термічному режимі

Тепло, що утворюється шляхом падіння напруги через діоди, вводить додаткові проблеми з проектуванням.По мірі того, як струм протікає через діоди, енергія, втрачена як тепло, повинна ефективно керувати перегрівом.У додатках з високою потужністю або середовищами з обмеженими варіантами охолодження це стає занепокоєнням.Якщо тепло недостатньо розсіюється, це може призвести до теплового напруження на діодах, зниження їх тривалості та надійності.

Теплові рішення, такі як тепловідвідники, вентилятори або вдосконалені системи охолодження, можуть знадобитися для того, щоб випрямляч був працювати в межах безпечної температури.Однак ці заходи додають системи подальшої вартості та складності.Погане термічне управління може прискорити знос компонентів, збільшуючи ймовірність збоїв у системі та потребує більш частого обслуговування або заміни.

Проблеми надійності та обслуговування

Залежність від чотирьох діодів у повному мостовому випрямлі вводить ступінь взаємозалежності, яка може поставити під загрозу надійність системи.Невдача будь -якого діода порушує весь процес випрямлення, що призводить до втрати функціональності.Це робить корисним використання високоякісних діодів та проектування ланцюга з адекватними механізмами захисту, такими як запобіжники або пригнічення сплеску, щоб запобігти пошкодженню, спричиненим шипами напруги або іншими аномаліями.

Необхідність регулярного обслуговування, щоб забезпечити правильне функціонування всіх діодів, додає до експлуатаційних накладних витрат.Це справедливо в системах, де простої неприйнятні, наприклад, промислова автоматизація або медичне обладнання.У цих випадках необхідні заплановані перевірки та заміни компонентів для підтримки послідовних показників, збільшуючи довгострокові витрати та зусилля з обслуговування.

Міст випрямляч проти повного мостового випрямляча

Терміни мостового випрямляча та повного мостового випрямляча часто використовуються взаємозамінно і посилаються на одну і ту ж конфігурацію випрямляча.Обидва описують схему, яка використовує чотири діоди, розташовані в мосту, для перетворення змінного струму (AC) в постійний струм (постійний струм).Цей тип випрямляча-це стандартна конструкція в енергетиці, відомий своєю ефективністю та здатністю використовувати всю форму хвилі змінного струму для повної хвилі.Міст випрямляч-це будь-який ланцюг випрямляча, який утворює міст, використовуючи його компоненти для досягнення повного випрямлення.Термін повного випрямляча мосту є більш специфічним і підкреслює стандартну конструкцію, використовуючи чотири діоди.У більшості практичних дискусій два терміни означають одне і те ж і використовуються для опису одного і того ж ланцюга.Ця конструкція надає перевагу, оскільки вона перетворює обидві половини форми хвилі змінного струму в однонаправлений вихід постійного струму, що робить її більш ефективною, ніж напівхвильові випрямлячі.

Повний випрямляч мосту важливий для ланцюгів живлення, оскільки він забезпечує стабільний та надійний вихід постійного струму, необхідний для належного функціонування електронних пристроїв.Його здатність максимізувати використання вхідного сигналу змінного струму при мінімізації втрати напруги робить його ідеальним для високих сил.Ця конфігурація зазвичай використовується в таких системах, як комп'ютерні джерела живлення, зарядні пристрої акумулятора та інші пристрої, що потребують чистої та постійної потужності постійного струму.Основні переваги повного мостового випрямляча включають більш високу ефективність та підвищену вихідну напругу порівняно з напівхвильовими випрямлячами.Використовуючи обидві половини форми хвилі змінного струму, він подвоює вихідну частоту, спрощуючи процес фільтрації, необхідний для згладжування виводу постійного струму.Ця конструкція також підвищує енергоефективність та забезпечує більш послідовну вихідну напругу, що робить його кращим вибором у сучасних системах перетворення потужності.Міст випрямляч і повний мостовий випрямляч посилаються на той самий ланцюг, який використовується для перетворення змінного струму в постійну ділянку.Ця конструкція є ефективною, надійною та широко використовується в ланцюгах живлення для різних електронних пристроїв.Його здатність забезпечувати стійку потужність постійного струму з мінімальними втратами робить його чудовим компонентом у сучасній електроніці.

Половина мостового випрямляча проти повного мостового випрямляча

Порівнюючи випрямлячі половини мосту та повні мостові випрямники, потрібно зрозуміти відмінності в їх проектуванні, експлуатації та продуктивності.Ці відмінності впливають на їх придатність для різних застосувань, особливо з точки зору вихідної напруги, ефективності та стабільності.Незважаючи на те, що обидва випрямники служать одній цілі, перетворення змінного струму (змінного струму) для прямого струму (постійного струму) їх конфігурації та поведінка змінюються, впливаючи на їх практичне використання в електронних системах.

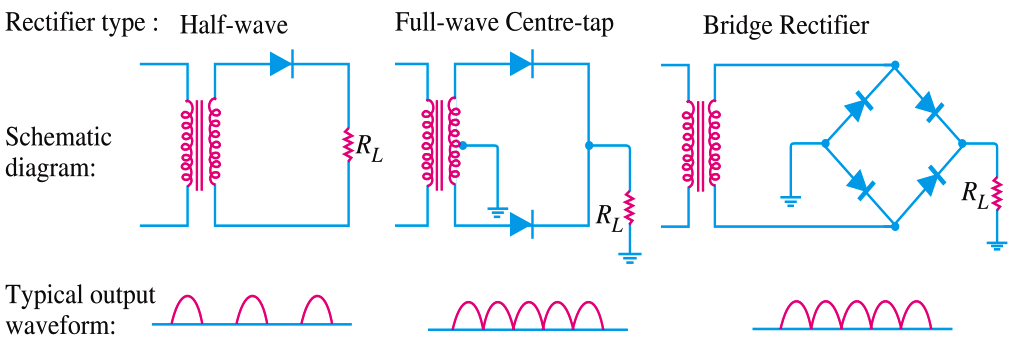

Малюнок 9. Напівхвильова, повна хвильова центральна клапт та повноцінний мостовий випрямляч

Конфігурація та функціонування

Повний мостовий випрямляч, який часто просто називається мостовим випрямлячем, складається з чотирьох діодів, розташованих у конфігурації мосту.Ця конструкція дозволяє випрямляту перетворювати як позитивні, так і негативні половинки форми вхідної хвилі змінного струму в однонаправлений вихід постійного струму.Незалежно від того, чи є вхід у позитивному чи негативному півциклі, два з чотирьох діодів у поведінці мосту, гарантуючи, що полярність виходу залишається постійною.Ця здатність використовувати всю форму хвилі змінного струму призводить до більшої ефективності та більш плавного виходу порівняно з іншими методами випрямлення.

На відміну від цього, півзахисного випрямляча використовує лише два діоди разом із трансформатором, що пробивається в центрі.Центральний кран діє як нейтральна точка, розбиваючи вторинну обмоту трансформатора на дві рівні частини.Під час роботи один діод проводиться під час позитивного напівциклу входу змінного струму, а інший діод проводиться під час негативного напівциклу.Оскільки лише половина форми хвилі змінного струму використовується за один раз, вихід із напівпліфеляра з половиною мосту є менш ефективним, оскільки він відкидає половину наявної потужності.

У той час як повні мостові випрямники усувають потребу в трансформаторі з центральним, що спрощує конструкцію схеми та зменшує витрати, напівжитні випрямники сильно покладаються на цей центральний кран для роботи.Ця опора збільшує складність дизайну трансформаторів і обмежує їх ефективність у певних додатках, що робить повні мостові випрямники більш практичним вибором для сучасних, високопродуктивних схем.

Вихідна напруга та стабільність

Основною перевагою повного випрямляча мосту є його здатність використовувати обидві половини форми хвилі змінного струму, що збільшує вихідну напругу.Це також подвоює частоту випрямленого постійного струму, що призводить до більш плавного виходу з меншою кількістю коливань або пульсацій.Знижена напруга пульсації важлива для чутливих електронних пристроїв, таких як комп'ютери, медичне обладнання та системи зв'язку, які потребують стабільного та послідовного подачі постійного струму для надійного функціонування.

Навпаки, випрямляч половини мосту виробляє нижню вихідну напругу, оскільки він використовує лише половину форми хвилі змінного струму протягом кожного циклу.Це призводить до більш пульсуючого виходу постійного струму з більш високим вмістом пульсації, що може спричинити нестабільність та неефективність додатків, що потребують плавного джерела живлення.Більш висока напруга пульсації вимагає додаткових компонентів фільтрації, таких як конденсатори, для згладжування виходу, що може збільшити витрати та складність у системах.Для додатків, які потребують високого та стабільного виходу, повні мостові випрямлячі є кращим вибором.Однак у менш вимогливих сценаріях, коли незначні коливання напруги можна терпіти, може бути достатньо напівжиттєвих випрямляторів.

Ефективність та використання трансформаторів

Коефіцієнт використання трансформатора (TUF) є важливим показником того, наскільки ефективно випрямляч використовує ємність трансформатора для доставки потужності до навантаження.Повні мостові випрямники мають більш високий туф, оскільки вони використовують обидві половини вхідної форми змінного струму, не вимагаючи трансформатора, що перебирався.Це робить їх по суті ефективнішими, що дозволяє покращити доставку електроенергії та зменшити втрати енергії.

На відміну від цього, випрямлячі половини мосту часто мають нижчий TUF через їх залежність від центрального трансформатора.Центральний кран зменшує ефективне використання вторинної обмотки трансформатора, що призводить до збільшення втрат енергії.Розробка трансформатора з центральним поступовим є складнішим та дорогим, що ще більше знижує загальну економічну ефективність випрямлячів напівмостів у багатьох сценаріях.Для високих потужних застосувань, де потрібна ефективність та збереження енергії, повні мостові випрямники перевершують свої половини мостових колег.Однак, у більш простих, низьких потужних застосуванні, де ефективність менше викликає занепокоєння, напівжитні випрямлячі все ще можуть бути життєздатним варіантом.

Придатність для додатків

Повні мостові випрямники широко використовуються в додатках, де важливі високі потужність, стабільний вихід та надійність.До них відносяться промислові джерела живлення, зарядні пристрої акумулятора, системи відновлюваної енергії та електронні пристрої, які потребують послідовної потужності постійного струму.Їх здатність виробляти плавний та ефективний вихід робить їх корисними в середовищах, де продуктивність та стабільність не можуть бути порушені.

З іншого боку, випрямлячі половини мосту частіше зустрічаються в застосуванні з низькою потужністю, де вартість та простота мають перевагу над ефективністю.Ці програми включають невеликі побутові прилади, іграшки та інші пристрої, де вплив більшої напруги пульсації та нижчої вихідної напруги є незначним.У таких випадках простота та менша вартість випрямляча половини мосту роблять його практичним рішенням.

Повна хвильова випрямляч проти випрямляча центрального крана

Порівнюючи повні випрямлячі хвилі, зокрема мостовий випрямляч, з центральним випрямлянням, розуміючи їх відмінності в дизайні, продуктивності та вартості.Ці випрямлячі досягають тієї ж мети, перетворюючи змінного струму в постійний струм, але їх конфігурації, ефективність та додатки змінюються.Досліджуючи їх структурні та операційні нюанси, ми можемо визначити, який випрямляч краще підходить для конкретних потреб, балансуючих факторів, таких як ефективність, надійність та економічна ефективність.

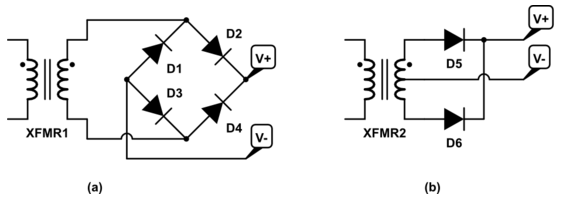

Малюнок 10. Повнохвильовий мостовий випрямляч проти схеми випрямлення центрального крана

Дизайн та структурні відмінності

Повний випрямляч мосту -мосту використовує чотири діоди, розташовані в конфігурації мосту, щоб виправити обидві половини форми хвилі змінного струму.Ця конструкція виключає необхідність трансформатора, який спрощує схему, що спрощує схему та зменшує витрати, пов'язані з виробництвом трансформаторів.Під час роботи два діоди проводять струм під час позитивного напівциклу входу змінного струму, а інші два діоди проводяться під час негативного напівциклу.Це гарантує, що використовується вся форма хвилі змінного струму, що призводить до ефективної перетворення потужності та послідовної полярності у виводі постійного струму.

З іншого боку, випрямляч центрального крана покладається на трансформатор із центральним краном на його вторинній обмотці.Цей центральний кран служить нейтральною точкою, яка розділяє вихід трансформатора на дві рівні половинки, кожна з яких випрямляється одним із двох діодів у ланцюзі.Під час позитивного напівциклу входу змінного струму один діод проводить, тоді як під час негативного напівциклу проводиться інший діод.Однак, оскільки центральний кран ефективно розбиває вихід трансформатора, кожен діод у випрямленні центрального крана виправляє лише половину загальної напруги.Ця різниця в дизайні означає, що мостовий випрямляч може використовувати більш простий трансформатор без центрального крана, що вигідно для застосувань, де вартість та складність - це занепокоєння.Тим часом, залежність центрального випрямляча від спеціалізованого трансформатора робить його менш універсальним та потенційно дорожчим для реалізації.

Продуктивність та ефективність

З точки зору продуктивності, випрямляч мосту повного хвильового мосту, як правило, більш ефективний, оскільки він використовує всю форму хвилі змінного струму.Використовуючи всю вторинну напругу трансформатора, мостовий випрямляч виробляє більш високий вихід постійного струму для одних і тих же специфікацій трансформатора порівняно з випрямлячем центрального крана.Це перетворюється на кращу ефективність перетворення напруги, більш плавний вихід постійного струму та більш високу середню напругу.Ці характеристики роблять мостовий випрямляч кращим вибором для додатків, що вимагають стабільного та високого виходу постійного струму, наприклад, джерела живлення для промислового обладнання або чутливих електронних пристроїв.

Центральний випрямляч TAP, хоча і ефективний, менш ефективний через його обмеження проектування.Оскільки кожен діод виправляє лише половину вихідної напруги трансформатора, загальний вихід постійного струму нижчий для одного входу трансформатора.Конструкція розщеплення трансформатора та вимоги до зворотної напруги (PIV) на діодах сприяють втратам енергії та роблять систему менш ефективною.Ця нижча ефективність та знижена вихідна напруга робить центральний випрямляч крана менш придатним для додатків з високим попитом, де кожен біт потужності повинен бути оптимізований.Іншим аспектом продуктивності є коефіцієнт пульсації, який вимірює кількість пульсації змінного струму, накладеного на вихід постійного струму.Брижні випрямлячі мають нижчий коефіцієнт пульсації, що створює більш плавний сигнал постійного струму порівняно з випрямлячами центрального крана.Більш плавний вихід із мостового випрямляча зменшує потребу в широкій фільтрації, що ще більше підвищує його ефективність та надійність.

Напруга напруги та наслідки витрат

Напруга напруги на діодах у цих двох конфігураціях є фактором їх вартості та надійності.У мостовому випрямлі кожен діод піддається лише половині пікової напруги змінного струму під час своєї непровідної фази.Це зменшене напруження напруги дозволяє використовувати діоди з нижчим рівнем рейтингу, які є дешевшими та простішими у джерелі.Нижчий стрес також знижує ймовірність відмови діода, підвищуючи загальну надійність та довговічність випрямляча.

Навпаки, центральний випрямляч крана ставить більш високі вимоги напруги на своїх діодах.Кожен діод повинен заблокувати повну пікову напругу половини виходу трансформатора, що вимагає більш високого рейтингу та більш надійних діодів.Ці діоди дорожчі, збільшуючи загальну вартість випрямляча.Вища напруга на діоди генерує більше тепла, що вимагає кращих рішень для термічного управління, таких як тепловідвідки, для запобігання перегріву та забезпечення надійної роботи.Це додає системи подальшої складності та витрат.

Придатність застосування

Повний випрямляч мосту хвильового мосту добре підходить для ефективності додатків, високої вихідної напруги та економічної ефективності.Його здатність використовувати більш простий трансформатор та діоди з нижчим рівнем рейтингу робить його кращим вибором у сучасній електроніці, включаючи промислові джерела живлення, системи відновлюваної енергії та ланцюги зарядки акумуляторів.Його плавніший вихід постійного струму та зменшений коефіцієнт пульсації роблять його ідеальним для чутливих електронних пристроїв, які потребують стабільної та послідовної потужності.

Центральний випрямляч, хоча і менш ефективний, все ще може знайти використання в програмах, де трансформатор, що пробивається центральною, вже є частиною конструкції або де вимоги до вихідної напруги нижчі.Він зазвичай використовується в старих конструкціях або ситуаціях, коли вихід трансформатора природно розбиваються, наприклад, в аудіо обладнанням або конкретних застарілих системах.Однак його обмеження в ефективності та витратах роблять його менш конкурентоспроможним у нових, більш вимогливих додатках.

Застосування повномхвильових мостових випрямлячів

Повнохвильові мостові випрямники відіграють певну роль у широкому діапазоні додатків, які потребують перетворення змінного струму (AC) для прямого струму (постійного струму).Їх здатність забезпечити плавний та стабільний вихід постійного струму робить їх чудовими у багатьох електронних системах-від живлення невеликих пристроїв до підтримки масштабних промислових машин.Нижче наведено деякі з найпоширеніших застосувань повномвичівських мостових випрямлячів, пояснених детально.

Схеми зарядки акумулятора

Повнохвильові мостові випрямники є важливим компонентом у ланцюгах зарядки акумуляторів, які широко використовуються для зарядки портативних пристроїв, таких як смартфони, ноутбуки та живлення.У цих схемах випрямляч перетворює змінного струму з мережевого джерела живлення в постійний струм, що є формою електроенергії, необхідних для зарядки.Ефективно використовуючи обидві половини форми хвилі змінного струму, випрямляч забезпечує постійний потік потужності постійного струму, скорочуючи час зарядки та втрати енергії.Цей стабільний та послідовний вихід постійного струму використовується для безпеки та довговічності акумуляторів.Нерегулярний або пульсуючий постійний постійний струм може спричинити перегрів або пошкодження акумуляторних комірок, тоді як плавна вихід з повного хвильового мосту, запобігає цим проблемам.Ці випрямлячі також знаходяться в системах зарядки акумуляторів для електромобілів для забезпечення оптимальної продуктивності акумулятора.

Постачання постійного струму постійного струму

Постачання постійного струму-одне з найпоширеніших застосувань повномхвильових мостових випрямлячів.Ці випрямлячі використовуються в силових адаптерах, промислових елементах та різних електронних пристроях для перетворення введення змінного струму в постійний вихід постійного струму.Виправлений постійний постійний струм додатково фільтрується та регулюється для задоволення конкретних напруг та поточних вимог підключених пристроїв.У промислових додатках повномвильові мостові випрямники є невід'ємною частиною систем, які потребують послідовної та надійної потужності постійного струму, таких як контролери двигуна, системи автоматизації та верстат.Можливість забезпечити високий, стабільний вихід робить ці випрямники чудовими для живлення чутливого обладнання, яке може несправно працювати через коливання потужності.Вони широко використовуються в побутових приладах, медичних пристроях та телекомунікаційних системах, забезпечуючи плавну роботу та тривалий термін експлуатації пристроїв.

Світлодіодні ланцюги водія

Повнохвильові мостові випрямлячі використовуються в світлодіодних ланцюгах водія, де вони забезпечують стабільне подачу постійного струму для систем світлодіодного освітлення.Світлодіоди працюють на потужності постійного струму, і будь -які коливання або брижі в постачанні можуть спричинити мерехтіння або навіть постійне пошкодження світлодіодів.Випрямляч перетворює вхід змінного струму в послідовний вихід постійного струму, гарантуючи, що світлодіоди отримують стійкий струм.Цей додаток важливий у комерційних та житлових системах освітлення, а також при декоративному світлодіодному освітленні.Використання повномасштабних мостових випрямників допомагає покращити тривалість життя та продуктивність світлодіодів, що робить їх ключовим компонентом енергоефективних освітлювальних рішень.

Безперебійні джерела живлення (ДБЖ)

У системах безперебійного джерела живлення (UPS) повномвичі мостових випрямлячів відіграють роль у перетворенні змінного струму в постійний струм, який потім використовується для зарядки резервного акумулятора.Під час відключення електроенергії зберігається енергія постійного струму в акумуляторі перетворюється назад на змінного струму для підтримки безперервного джерела живлення.Можливість випрямляча забезпечити послідовний та ефективний вихід постійного струму забезпечує, що акумулятор залишається повністю зарядженим та готовим до використання.Цей додаток є відмінним у системах, безперебійній потужності, таких як лікарні, центри обробки даних та екстрені системи.Підтримуючи постійний потік електроенергії, повні хвильові мостові випрямники допомагають запобігти простою та захистити обладнання від пошкоджень, спричинених раптовими перебоями потужності.

Змінний блок живлення лабораторії

У лабораторіях досліджень та розробок змінні живлення лабораторних бенчів покладаються на повнохвильові мостові випрямлячі для забезпечення регульованого виходу постійного струму.Ці джерела живлення використовуються в експериментальних установах, де потрібен точний контроль за напругою та струмом.Випрямляч забезпечує, що вхідний змінного струму перетворюється на плавний вихід постійного струму, який потім регулюється для задоволення потрібних рівнів.Ця програма важлива для тестування та прототипування електронних схем, оскільки він дозволяє імітувати різні умови експлуатації та тонко налаштувати їх конструкції.Висока стабільність та гнучкість, що забезпечуються повномвильовими мостовими випрямляннями в лабораторних умовах.

Портативні зарядні пристрої

Повнохвильові мостові випрямники є ключовим компонентом в портативних зарядках пристрою, де вони перетворюють змінного струму з розетки живлення в постійний струм, придатні для зарядних пристроїв.Ці випрямники гарантують, що вихід постійного струму є стабільним та в межах необхідних обмежень напруги та струму для ефективної та безпечної зарядки.Ефективність випрямників допомагає зменшити енергетичні відходи, роблячи зарядні пристрої більш екологічно чистими та рентабельними.Від смартфонів та планшетів до бездротових навушників та електроінструментів, портативні зарядні пристрої залежать від надійної продуктивності повних хвиль мостних випрямників для забезпечення постійної потужності.

Повнохвильові випрями на основі SCR

У системах випрямлення на базі SCR повновичі мостові випрямники використовують керовані кремнієві випрямлячі (SCR), щоб забезпечити точну напругу та контроль струму.Ці випрямлячі використовуються в додатках, де необхідна змінна постійна постійна постійна постійного струму, наприклад, у промислових машинах, контролери швидкості двигуна та високоточних джерел живлення.Включення SCR дозволяє динамічне регулювання випрямленої напруги, що робить ці системи універсальними та придатними для додатків, що потребують високої точності.Повнохвильові мостові випрямники в цій конфігурації зазвичай використовуються в середовищах, де умови навантаження змінюються, забезпечуючи оптимальну продуктивність та енергоефективність.

12 В запасів для світлодіодних смуг

Повнохвильові мостові випрямники широко використовуються для забезпечення регульованої потужності 12В постійного струму для світлодіодних смуг.Ці системи освітлення зазвичай зустрічаються в будинках, офісах та декоративних налаштуваннях, де необхідна послідовна та надійна подача постійного струму для належної роботи.Перетворюючи напругу мережі в стабільний вихід 12 В постійного струму, випрямляч забезпечує, що світлодіодні смужки працюють без мерехтіння або перегріву.Цей додаток важливий для енергоефективних систем освітлення, оскільки випрямляч допомагає покращити продуктивність та тривалість життя світлодіодів.

Системи UPS

Окрім їх ролі у перетворенні змінного струму в постійний струм, повні хвильові мостові випрямники найкраще підтримують постійне джерело живлення в системах UPS.Стабілізуючи вихід постійного струму, який використовується для зарядки резервного акумулятора, ці випрямлячі допомагають забезпечити, щоб система UPS може безперешкодно перейти на живлення акумулятора під час відключення.Ця програма є особливо чудовою у важливих місіях, таких як лікарні, аеропорти та фінансові установи, де необхідна безперебійна влада для безперервної безперервності та безперервності експлуатації.Надійність та ефективність випрямляча сприяють загальній продуктивності та надійності системи ДБЖ.

Висновок

Повний мостовий випрямляч - це ключовий пристрій для перетворення змінного струму в постійне струм з великою ефективністю.Це повністю використовує доступну електричну потужність, що призводить до більш високого виходу та менше втрат енергії.Детальна робота цього пристрою передбачає управління потоком електроенергії через його діоди та використання трансформаторів та конденсаторів, щоб забезпечити, що потужність є гладкою та стабільною.Це важливо не тільки для невеликої електроніки, але і для важких застосувань у промисловості.Хоча це може бути складнішим і потенційно дорожче, ніж простіші налаштування, його переваги, як більше потужності та кращого використання енергії, роблять його найкращим вибором для живлення різноманітних електронних систем.
