Пояснення трансмісії EV: як це працює, компоненти, типи та застосування

Коли ви керуєте електромобілем (EV), трансмісія — це система, яка перетворює електричну енергію в рух.У цій статті ви дізнаєтесь, що таке трансмісія EV, як вона працює та основні частини, які забезпечують її ефективну роботу.Ви також зрозумієте різницю між системами 400 В і 800 В і те, як вони впливають на продуктивність і зарядку.Крім того, ви дослідите різні типи силових агрегатів електромобілів, а також їхні переваги, обмеження та загальне використання.

Каталог

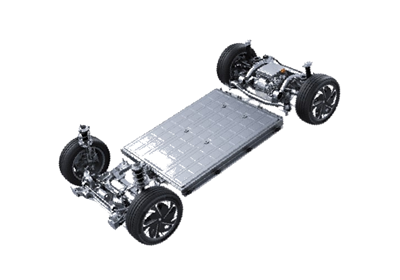

Малюнок 1. Огляд системи трансмісії EV

Що таке силовий агрегат EV?

Силовий агрегат EV – це система, яка перетворює електричну енергію в механічний рух для керування транспортним засобом.Він служить основним механізмом, відповідальним за рух електромобілів.Замість того, щоб покладатися на спалювання палива, він використовує накопичену електричну енергію для ефективного руху.Силовий агрегат EV забезпечує плавне прискорення, контрольовану швидкість і надійну роботу автомобіля.Він розроблений для передачі потужності безпосередньо на колеса з мінімальними втратами енергії.Його основна мета — забезпечити чисте, ефективне та чуйне водіння.

Як працює силовий агрегат EV?

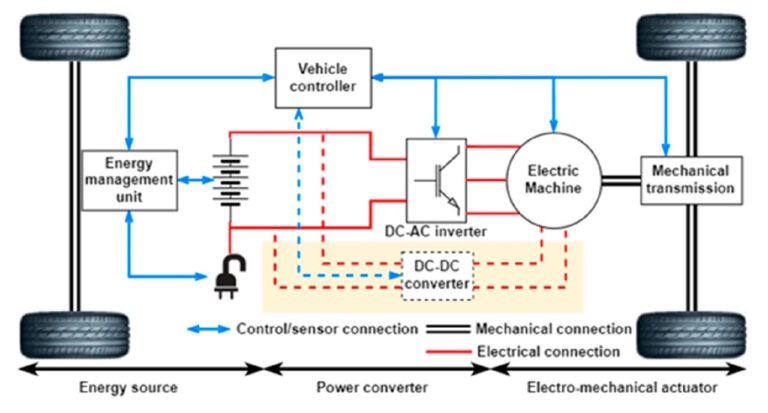

Малюнок 2. Принцип роботи трансмісії EV

Силовий агрегат електромобіля працює шляхом передачі накопиченої електричної енергії в придатний для використання рух за допомогою процесу контрольованого потоку енергії.Енергія починається як постійний струм, що зберігається в батареї, і регулюється, перш ніж перетворюється у форму, придатну для руху.Це перетворення дозволяє системі забезпечувати точну потужність на основі вхідних даних водія.Коли енергія рухається через систему, вона постійно регулюється відповідно до вимог швидкості та крутного моменту.

Потім перетворена енергія використовується для створення обертальної сили, яка обертає колеса автомобіля.Системи керування керують цим процесом, щоб забезпечити плавне прискорення та ефективну роботу.Під час уповільнення частина енергії руху може бути перенаправлена ​​назад у систему для підвищення загальної ефективності.Цей безперервний потік енергії забезпечує стабільну роботу автомобіля в різних умовах водіння.

Архітектура трансмісії 400 В проти 800 В

Архітектура трансмісії 400 В і 800 В означає рівень напруги, який використовується в системі електромобіля.Ці архітектури визначають, як електрична енергія розподіляється та використовується в транспортному засобі.Система 400 В є традиційним стандартом для багатьох електромобілів, тоді як система 800 В представляє конструкцію з вищою напругою для покращення продуктивності.Основна відмінність полягає в тому, наскільки ефективно постачається та управляється електроенергія.Системи з вищою напругою зменшують вимоги до струму для тієї самої вихідної потужності.Це безпосередньо впливає на швидкість зарядки та загальну ефективність системи.

Архітектура 800 В забезпечує швидшу зарядку, оскільки вона може працювати з вищими рівнями потужності з меншими втратами тепла.Це також покращує ефективність за рахунок зменшення електричного опору в системі.Навпаки, системи 400 В є більш доступними та економічно ефективними.Транспортні засоби, що використовують системи 800 В, часто досягають кращої продуктивності та зменшують втрати енергії під час роботи.Однак для них можуть знадобитися більш просунуті компоненти та інфраструктура.Обидві архітектури розроблені відповідно до різних вимог щодо продуктивності та вартості в дизайні електромобілів.

Типи силових агрегатів EV

Гібридні електромобілі (HEV)

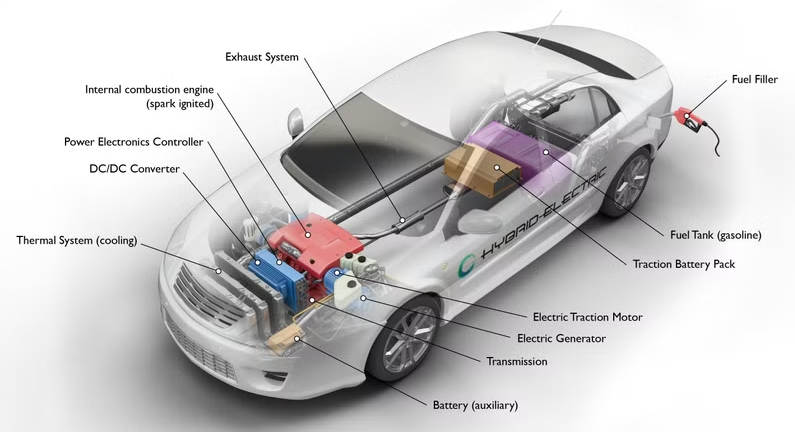

Малюнок 3. Схема конфігурації трансмісії HEV

Гібридний електричний автомобіль (HEV) використовує як двигун внутрішнього згоряння, так і електричний двигун для живлення автомобіля.Не потребує зовнішньої зарядки, оскільки під час роботи акумулятор заряджається внутрішньо.Система поєднує два джерела енергії для підвищення загальної ефективності.Електродвигун допомагає двигуну під час розгону та їзди на низькій швидкості.Двигун забезпечує додаткову потужність, коли це необхідно, особливо на високих швидкостях.Інтегрований макет показує, як обидві системи працюють разом в автомобілі.Цей тип трансмісії зазвичай використовується для збалансування паливної ефективності та продуктивності.

Гібридні електричні транспортні засоби (PHEV)

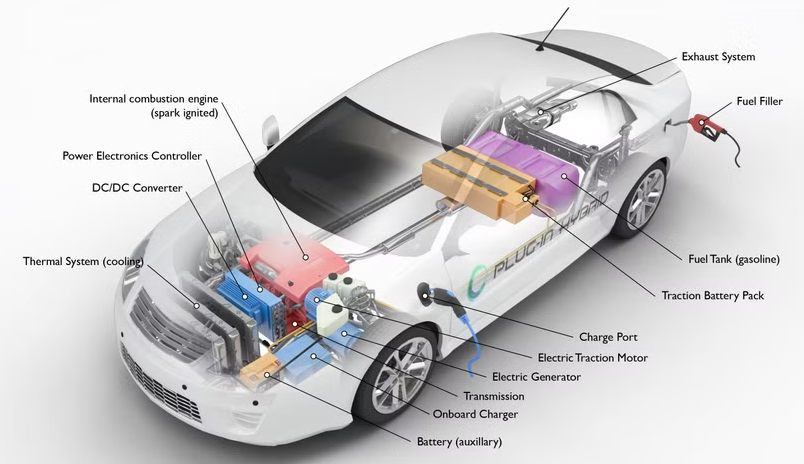

Малюнок 4. Схема конфігурації трансмісії PHEV

Гібридний електричний автомобіль (PHEV), що підключається до електромережі, поєднує двигун внутрішнього згоряння з системою акумуляторної батареї.На відміну від стандартних гібридів, його можна заряджати від зовнішнього джерела живлення.Це дозволяє транспортному засобу працювати в електричному режимі на короткі відстані.Двигун використовується, коли заряд батареї низький або потрібна додаткова потужність.Конструкція системи підкреслює як можливість заряджання, так і подвійне джерело живлення.Він забезпечує гнучкість використання енергії під час руху.Цей тип трансмісії підтримує водіння як на електроприводі, так і на збільшеному діапазоні.

Електромобілі на акумуляторах (BEV)

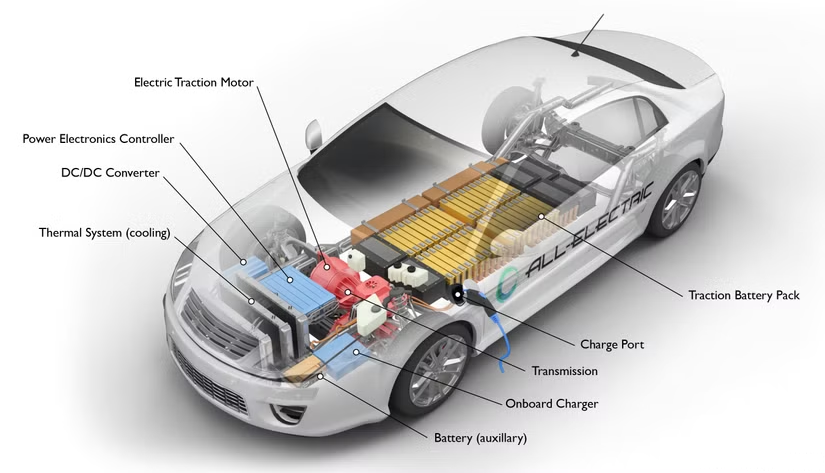

Малюнок 5. Схема конфігурації трансмісії BEV

Електромобіль з акумуляторною батареєю (BEV) живиться повністю від електричної енергії, що зберігається в акумуляторній батареї.Він не використовує двигун внутрішнього згоряння або паливну систему.Транспортний засіб покладається виключно на електродвигуни для руху.На макеті чітко видно відсутність компонентів палива.Для приводу коліс енергія подається безпосередньо від акумулятора.Цей тип трансмісії призначений для роботи на повністю електричному струмі.Він являє собою найбільш пряму форму електричної мобільності.

Електромобілі на паливних елементах (FCEV)

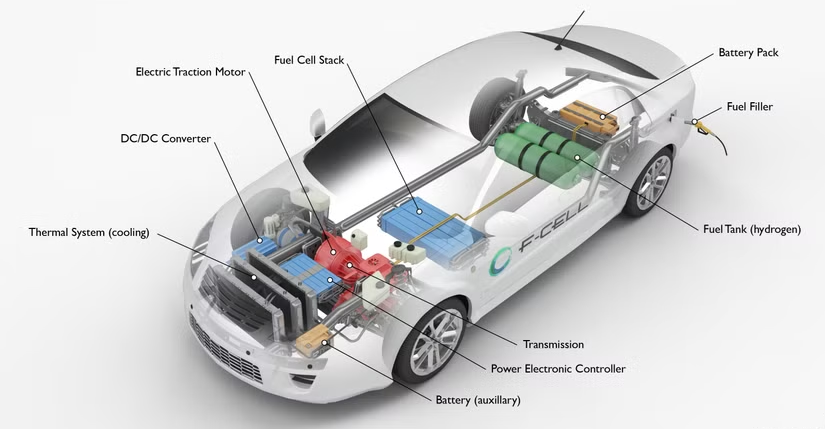

Малюнок 6. Схема конфігурації трансмісії FCEV

Електромобіль на паливних елементах (FCEV) генерує електроенергію, використовуючи водневе паливо, а не накопичуючи її у великих акумуляторах.Він використовує батарею паливних елементів для виробництва електричної енергії, яка живить двигун.Водень зберігається в бортових баках і подається в систему за потреби.На схемі показано, як паливний елемент інтегрується з іншими електричними компонентами.Під час роботи система постійно виробляє електроенергію.Цей тип трансмісії орієнтований на генерацію енергії за потребою.Це дозволяє їздити на електротязі, не покладаючись лише на акумуляторну батарею.

Електромобілі збільшеного радіусу дії (EREV)

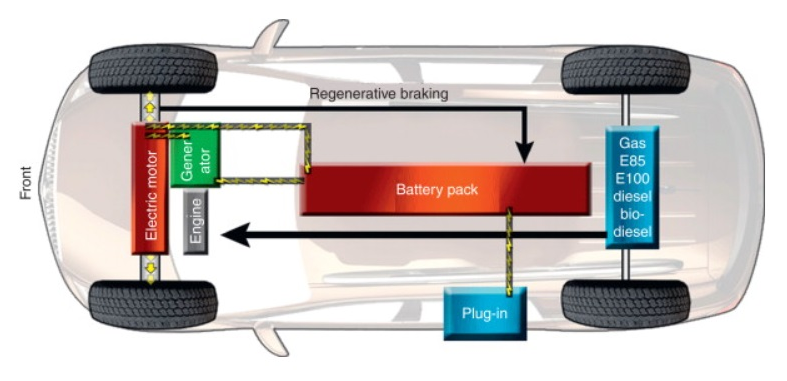

Малюнок 7. Схема конфігурації трансмісії EREV

Електромобіль підвищеної дальності (EREV) в основному приводиться в рух електродвигуном за підтримки вторинного генератора.Під час звичайної їзди автомобіль працює переважно від акумулятора.Коли рівень заряду батареї стає низьким, генератор виробляє електроенергію, щоб збільшити запас ходу.Компонування системи демонструє чітке розмежування між силовою установкою та виробництвом енергії.Генератор не приводить в рух колеса безпосередньо.Натомість він постачає електроенергію для підтримки роботи.Цей тип трансмісії забезпечує триваліші подорожі, не покладаючись повністю на зарядку.

Силовий агрегат EV проти двигуна внутрішнього згоряння (ICE).

Аспект	Силовий агрегат EV	Силовий агрегат ДВС
Джерело енергії	Акумулятор електрика (зазвичай системи 300–800 В)	Бензин або дизель (щільність енергії ~12 000 Вт·год/кг)
Основний механізм	Електричний двигун (ККД 90–97%)	внутрішній двигун внутрішнього згоряння (ККД 20–40%)
Викиди	0 г/км вихлопної труби CO₂	~100–250 г/км CO₂ (типові пасажирські транспортні засоби)
Рухомі частини	~20–30 рухів частини трансмісії	~200–2000 рухомі частини системи двигуна
Енергія Ефективність	~85–90% ККД трансмісії	~25–35% ККД трансмісії
Рівень шуму	~50–60 дБ протягом операція	~70–90 дБ в залежності від навантаження на двигун
Технічне обслуговування Інтервал	Менше обслуговування предмети;без заміни масла	регулярна олія змінюється кожні ~5 000–10 000 км
Енергія Перетворення	Електричний → механічний (прямий привід)	Хімічний → теплові → механічні (багатоступеневі втрати)
Передача	Одношвидкісний редуктор (відношення ~8:1–10:1)	Багатошвидкісний коробка передач (типова 5-10 передач)
Час запуску	Миттєвий крутний момент (затримка 0 мс)	Запуск двигуна затримка ~0,5–2 секунди
Втрата тепла	~10–15% енергії втрачається як тепло	~60–75% енергії втрачається як тепло
Паливна система	Немає паливного бака або система впорскування	Паливний бак, насос, потрібні інжектори
Регенеративна Гальмування	Відновлює ~10–30% енергії	Немає енергії відновлення
Система контролю	Повністю електронний (ECU + силова електроніка)	Механічний + електронне управління двигуном
Заправка / Час зарядки	20-40 хв (швидк заряд), 6–12 годин (змінний струм)	3–5 хвилин заправка

Переваги силових агрегатів EV

• Висока енергоефективність з мінімальними втратами

• Низькі витрати на технічне обслуговування завдяки меншій кількості рухомих частин

• Нульові викиди вихлопної труби під час роботи

• Плавне та тихе водіння

• Миттєвий крутний момент для швидкого прискорення

• Зменшення залежності від викопного палива

Обмеження силових агрегатів EV

• Висока вартість акумулятора

• Обмежений запас ходу в деяких моделях

• Триваліший час заряджання порівняно з заправкою

• Доступність зарядної інфраструктури різна

• Деградація батареї з часом

• Більш важкі системи зберігання енергії

Застосування силових агрегатів EV

1. Легкові транспортні засоби. Силові агрегати електромобілів широко використовуються в автомобілях для особистого транспорту.Вони забезпечують чисту та ефективну мобільність для щоденних поїздок.Ці системи допомагають зменшити міські викиди та шумове забруднення.Багато використовують платформи електромобілів для сучасних автомобілів.Ця програма відіграє важливу роль у екологічному транспорті.

2. Громадський транспорт. Для міського транспорту електричні автобуси та транспортні системи використовують електромобілі.Вони зменшують споживання палива та покращують якість повітря в містах.Ці транспортні засоби ефективно працюють в умовах руху з зупинками.Ця програма підтримує масштабні екологічні цілі.

3. Комерційні транспортні засоби. Мікроавтобуси та вантажівки використовують електромобілі для логістики та транспортування товарів.Вони пропонують нижчі експлуатаційні витрати з часом.Ці системи ідеально підходять для доставки на короткі відстані та в містах.Ця програма покращує ефективність ланцюгів поставок.

4. Промислове обладнання. Силові агрегати електромобілів використовуються в навантажувачах і складській техніці.Вони забезпечують надійну та тиху роботу всередині приміщень.Ці системи зменшують викиди в обмеженому просторі.Вони також підвищують безпеку та ефективність експлуатації.Це застосування є важливим у сучасних галузях промисловості.

5. Двоколісні автомобілі та мікромобільність – електричні скутери та мотоцикли використовують компактні силові агрегати EV.Вони підходять для поїздок на короткі відстані та пересування по місту.Ці транспортні засоби є енергоефективними та простими в обслуговуванні.Вони підтримують транспортні рішення останньої милі.Цей додаток швидко розвивається в містах.

6. Позашляхові та спеціалізовані транспортні засоби. Електродвигуни використовуються в кар’єрних транспортних засобах, сільськогосподарських машинах і будівельному обладнанні.Вони підвищують ефективність у складних умовах.Ці системи зменшують залежність від палива та викиди.Вони також підтримують автоматизацію та передові системи керування.Ця програма розширює використання електромобілів за межі стандартних доріг.

Висновок

Силові агрегати електромобілів пропонують чистий і ефективний спосіб приведення в дію транспортних засобів, використовуючи електрику замість палива.Вони використовують такі ключові компоненти, як акумулятор, двигун і системи керування, щоб забезпечити безперебійну роботу.Різні конструкції та типи забезпечують гнучкість залежно від вартості, асортименту та потреб у ефективності.Незважаючи на певні проблеми, їх використання продовжує зростати в багатьох програмах.Електродвигуни відіграють важливу роль у сучасному транспорті.
