Пояснення кремнієвої фотоніки: як це працює, компоненти, інтеграція та застосування

Кремнієва фотоніка дозволяє використовувати світло замість електрики для переміщення даних усередині та між мікросхемами.У цій статті ви дізнаєтесь, що це таке, як це працює та основні компоненти, які забезпечують його функціонування.Ви також дослідите різні методи інтеграції, розробки упаковки та де використовується ця технологія.Наприкінці ви зрозумієте, як це допомагає підвищити швидкість і ефективність сучасних систем.

Каталог

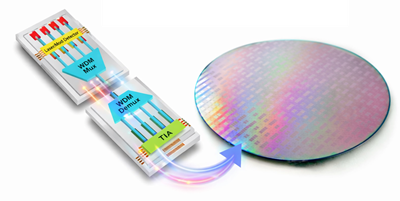

Малюнок 1. Огляд кремнієвої фотоніки

Що таке кремнієва фотоніка?

Кремнієва фотоніка — це технологія, яка використовує світло (фотони) замість електрики (електронів) для передачі даних на кремнієвих мікросхемах.Він забезпечує високошвидкісну передачу даних, направляючи світлові сигнали через мікроскопічні структури, виготовлені за допомогою стандартних напівпровідникових процесів.На відміну від традиційних електронних систем, які покладаються на електричний струм, кремнієва фотоніка використовує оптичні сигнали, які можуть передавати більше даних із меншою втратою сигналу на відстані.Цей підхід дозволяє швидше та ефективніше передавати дані всередині та між пристроями.Основна концепція заснована на заміні руху електронів поширенням фотонів, зменшуючи обмеження, пов’язані з опором.Як наслідок, кремнієва фотоніка широко визнана як ключова технологія для високошвидкісних систем зв’язку наступного покоління.

Компоненти кремнієвої фотоніки

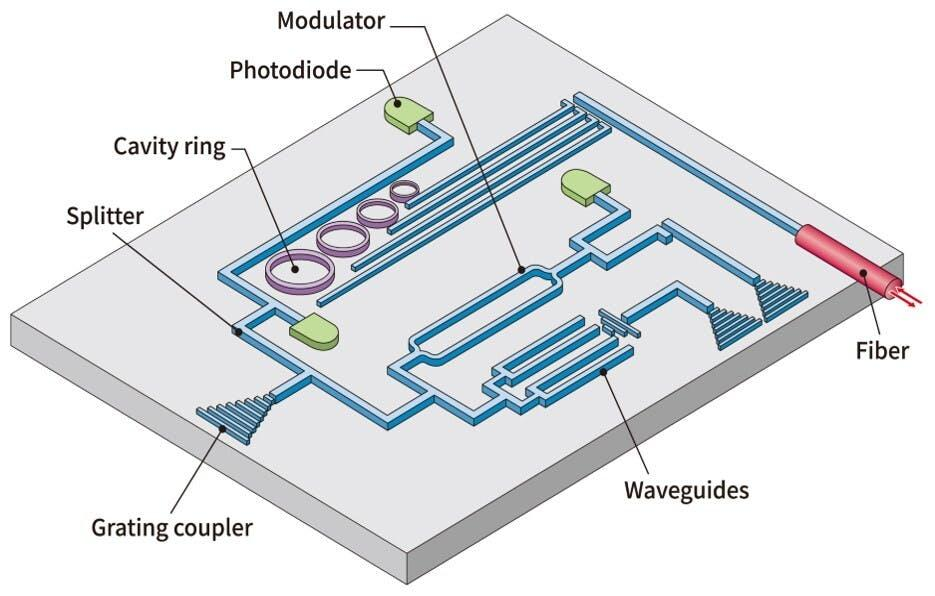

Рисунок 2. Кремнієві фотонні компоненти

• Хвилеводи

Хвилеводи — це структури, які спрямовують світлові сигнали через кремнієвий чіп.Вони обмежують і спрямовують фотони за попередньо визначеними шляхами з мінімальними втратами.Ці структури зазвичай виготовляються з кремнію через його високий показник заломлення.Вони формують основу для маршрутизації оптичних сигналів у системі.

• Модулятор

Модулятор кодує електричні дані в оптичний сигнал, змінюючи властивості світла.Він може змінювати інтенсивність, фазу або частоту світла для представлення даних.Цей процес дозволяє передавати цифрову інформацію за допомогою світла.Він відіграє роль у перетворенні електричних сигналів у оптичну форму.

• Фотодетектор (фотодіод)

Фотодетектор перетворює вхідні світлові сигнали назад в електричні сигнали.Він виявляє оптичну потужність і генерує відповідний електричний струм.Це дозволяє системі інтерпретувати передані дані на приймальному кінці.Це важливо для завершення процесу оптичного зв’язку.

• Лазерне джерело

Лазер генерує когерентний світловий сигнал, який використовується як носій для передачі даних.Він забезпечує стабільне оптичне джерело високої інтенсивності.Це світло вводиться в кремнієвий фотонний контур.Він діє як початкова точка потоку оптичного сигналу.

• Решітка / волоконна муфта

З’єднувачі з’єднують оптичні волокна з кремнієвим чіпом.Вони забезпечують ефективну передачу світла між зовнішніми волокнами та хвилеводами на чіпі.Ці структури розроблені для узгодження оптичних режимів з мінімальними втратами.Вони служать інтерфейсом між зв’язком на рівні чіпа та на рівні системи.

• Спліттер

Розгалужувач розділяє один оптичний сигнал на кілька шляхів.Це дозволяє один вхідний сигнал розподіляти по різних каналах.Це корисно для паралельної передачі даних або маршрутизації сигналу.Це допомагає підвищити гнучкість системи.

• Кільцевий резонатор

Кільце резонатора — це кругла хвилевідна структура, яка використовується для фільтрації або вибору певних довжин хвиль.Він підтримує резонанс на певних частотах світла.Це дозволяє точно контролювати оптичні сигнали.Він часто використовується для фільтрації довжини хвилі та модуляції.

Як працює кремнієва фотоніка?

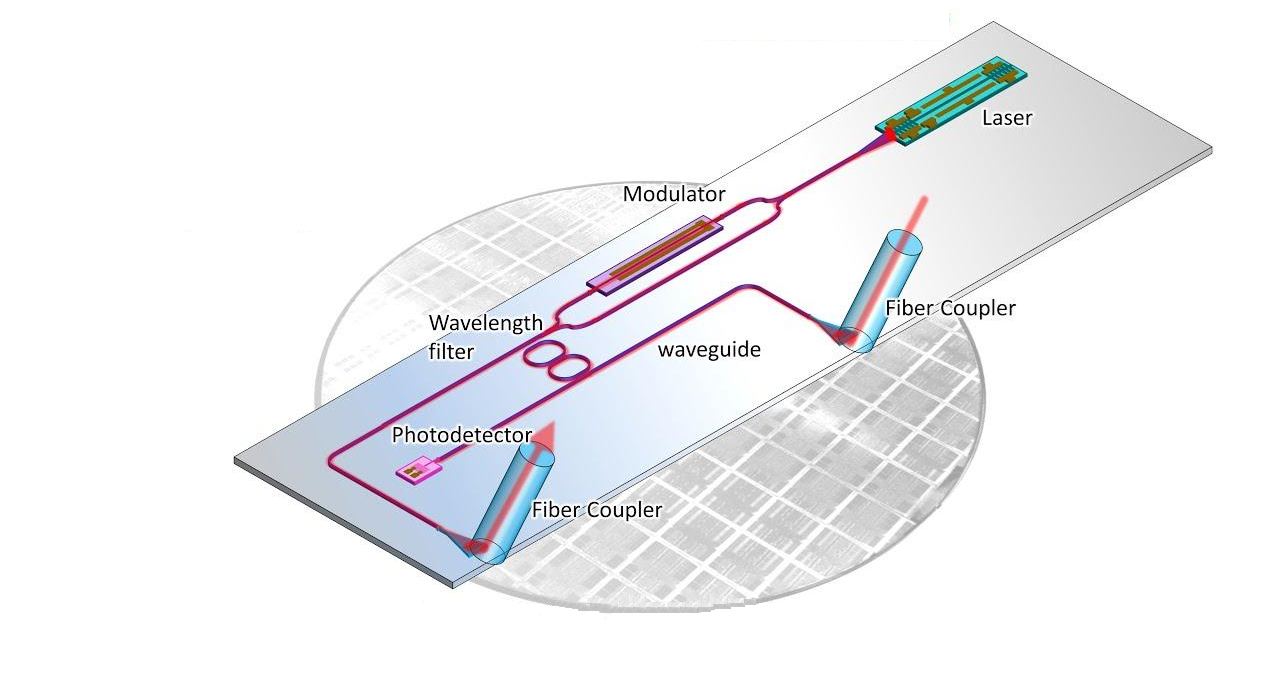

Малюнок 3. Принцип роботи кремнієвої фотоніки

Кремнієва фотоніка працює, спочатку генеруючи світловий сигнал, який діє як носій даних.Потім це світло модифікується для представлення інформації шляхом кодування електричних сигналів у оптичну форму.Після кодування оптичний сигнал направляється через мікроскопічні шляхи по чіпу.Ці шляхи дозволяють сигналу ефективно поширюватися без опору, який зазвичай зустрічається в електричних системах.Процес передачі забезпечує швидке переміщення великих обсягів даних на короткі або великі відстані.

Після проходження через чіп оптичний сигнал досягає приймального кінця, де перетворюється назад в електричний сигнал.Це перетворення дозволяє електронним системам обробляти передані дані.Весь процес передбачає безперервний потік від генерації світла до виявлення сигналу.Кожен етап забезпечує мінімальну втрату сигналу та високу цілісність даних.Цей покроковий потік забезпечує високошвидкісний і надійний зв’язок у сучасних обчислювальних системах.

Типи кремнієвих фотонних інтеграційних архітектур

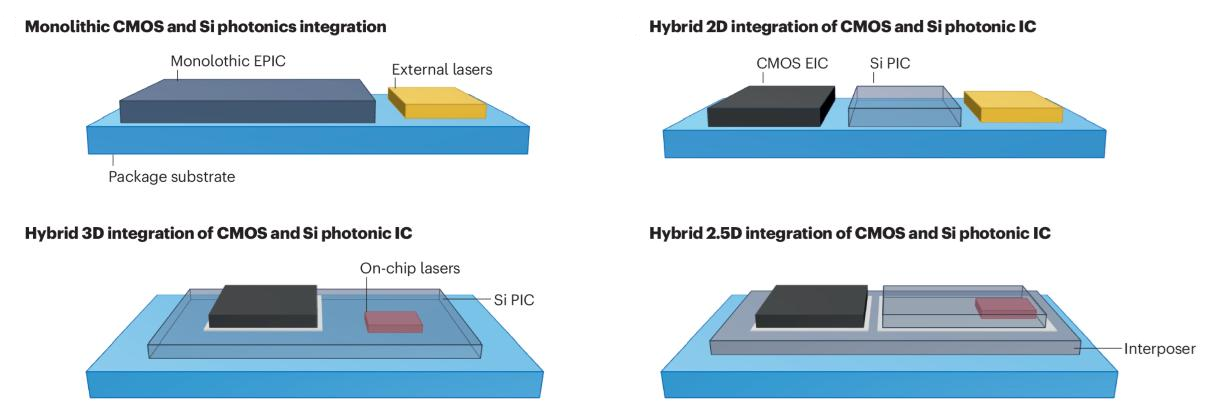

Рисунок 4. Архітектури інтеграції

Монолітна інтеграція

Монолітна інтеграція — це підхід до проектування, коли фотонні й електронні компоненти виготовляються на одній кремнієвій підкладці.Цей метод дозволяє як оптичним, так і електричним функціям співіснувати в одному чіпі.У процесі інтеграції використовуються стандартні методи виготовлення, сумісні з CMOS, для створення єдиної системи.Завдяки цьому створюються компактні конструкції з тісно інтегрованими трактами сигналу.Макет часто показує оптичні та електронні області, що мають один базовий шар.Такий підхід спрощує взаємозв’язки всередині самого чіпа.Він зазвичай використовується для високоінтегрованих фотонних інтегральних схем.

Гібридна 2D інтеграція

Гібридна 2D-інтеграція означає розміщення фотонних і електронних чіпів поруч на одній площині.Кожен чіп виготовляється окремо, а потім збирається на спільній підкладці.Електричні з’єднання з’єднують компоненти на короткі відстані.Розташування зазвичай показує окремі штампи, розташовані поруч один з одним у плоскому плані.Така структура дозволяє гнучко поєднувати різні технології.Він також підтримує незалежну оптимізацію кожного чіпа перед інтеграцією.Конструкція широко використовується в модульних фотонних системах.

Гібридна 3D інтеграція

Гібридна 3D-інтеграція передбачає розміщення фотонних і електронних компонентів вертикально в кілька шарів.Цей підхід збільшує щільність інтеграції завдяки використанню вертикального розміру.Сигнали можуть передаватись між шарами через вертикальні з’єднання.Структура часто показує багатошарові мікросхеми, розташовані одна на одній.Це забезпечує коротші шляхи сигналу та компактну конструкцію системи.Він підтримує вдосконалені технології упаковки для високопродуктивних систем.Багатошарова конфігурація ідеально підходить для компактної інтеграції.

Інтеграція Hybrid 2.5D

Інтеграція Hybrid 2.5D використовує інтерпозер для з’єднання окремих фотонних і електронних матриць.Проміжний пристрій діє як проміжний рівень, який забезпечує з’єднання високої щільності.Компоненти розміщуються на цій платформі, а не підключаються безпосередньо.Макет зазвичай показує кілька матриць, встановлених на спільній базовій структурі.Такий підхід забезпечує ефективну маршрутизацію сигналу в системі.Він підтримує складну інтеграцію без повного вертикального стекування.Він зазвичай використовується в передових пакувальних рішеннях.

Еволюція технологій пакування кремнієвої фотоніки

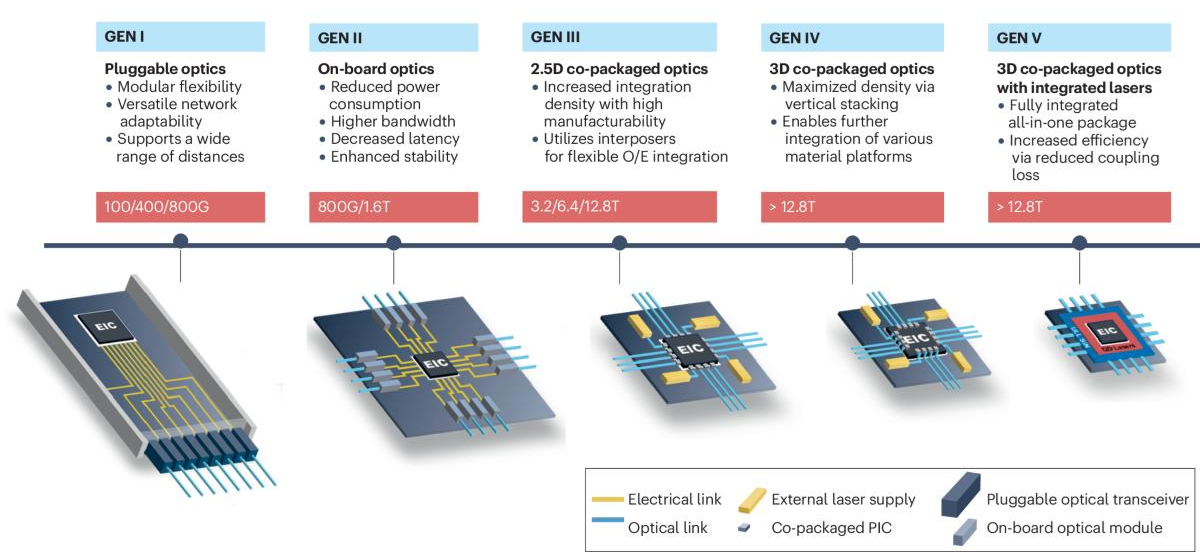

Рисунок 5. Еволюція упаковки

• GEN I – підключена оптика

Це покоління використовує зовнішні оптичні модулі, підключені до систем через стандартні інтерфейси.Це забезпечує гнучкість у розгортанні та легку заміну.Системи можуть адаптуватися до різних вимог мережі.Однак електричні з'єднання залишаються відносно довгими.Це обмежує ефективність і збільшує споживання електроенергії.

• GEN II – Бортова оптика

Оптичні компоненти перенесені ближче до процесора на платі.Це зменшує довжину електричної лінії та покращує цілісність сигналу.Це забезпечує більшу пропускну здатність і меншу затримку зв’язку.Енергоспоживання зменшено порівняно з розетковими рішеннями.Робота системи стає більш стабільною та ефективною.

• GEN III – оптика 2.5D Co-Packed

На цьому етапі впроваджується більш тісна інтеграція з використанням проектів на основі інтерпозера.Оптичні та електронні компоненти зібрані в компактну структуру.Це забезпечує більшу щільність даних і покращену маршрутизацію сигналу.Пропускна здатність продовжує значно зростати.Це покоління підтримує розширені вимоги до центру обробки даних.

• ПОКОЛІННЯ IV – 3D-компактована оптика

Для максимальної щільності інтеграції введено вертикальне стекування.Кілька шарів компонентів поєднані в одній упаковці.Це забезпечує коротші шляхи зв’язку та більшу ефективність.Він підтримує інтеграцію різних матеріальних платформ.Продуктивність значно покращується для високошвидкісних систем.

• GEN V – повністю інтегрована фотоніка

Це покоління забезпечує повну інтеграцію оптичних і електронних компонентів.Лазери та фотонні елементи вбудовані в пакет.Це зменшує втрати зв'язку та покращує ефективність.Система стає дуже компактною та оптимізованою.Він представляє майбутній напрямок упаковки кремнієвої фотоніки.

Переваги кремнієвої фотоніки

• Висока швидкість передачі даних для сучасних обчислювальних систем

• Підтримує надзвичайно високу пропускну здатність для великих обсягів даних

• Нижче енергоспоживання порівняно з електричними з'єднаннями

• Зменшені втрати сигналу на великих відстанях

• Компактна та масштабована інтеграція мікросхем

• Сумісність із існуючими процесами виробництва CMOS

• Забезпечує швидший зв’язок у центрах обробки даних і системах ШІ

Проблеми кремнієвої фотоніки

• Складна інтеграція ефективних вбудованих лазерних джерел

• Високі витрати на виготовлення та упаковку

• Проблеми з керуванням температурою через чутливість до тепла

• Для оптичного зв'язку необхідне складне вирівнювання

• Складність проектування при великомасштабній інтеграції

• Обмежена сумісність матеріалів для певних компонентів

Застосування кремнієвої фотоніки

1. Центри обробки даних

Silicon photonics забезпечує високу швидкість передачі даних між серверами та системами зберігання.Він підтримує масштабну інфраструктуру хмарних обчислень.Оптичні з’єднання зменшують затримку та енергоспоживання.Це покращує загальну ефективність системи.

2. Системи штучного інтелекту (AI).

Робочі навантаження ШІ вимагають швидкого переміщення даних між процесорами.Кремнієва фотоніка забезпечує високу пропускну здатність для паралельної обробки.Він підтримує обробку даних у моделях машинного навчання.Це покращує обчислювальну продуктивність.

3. Телекомунікації

Використовується в волоконно-оптичних мережах зв'язку для передачі даних на великі відстані.Кремнієва фотоніка покращує якість сигналу та пропускну здатність.Він підтримує високошвидкісний Інтернет та інфраструктуру 5G.Це забезпечує надійний глобальний зв'язок.

4. Високопродуктивні обчислення (HPC)

Високопродуктивні вимірювальні системи виграють від швидшого з’єднання між процесорами.Кремнієва фотоніка зменшує вузькі місця зв’язку.Він підтримує масштабне моделювання та наукові обчислення.Це покращує ефективність обробки.

5. Зондування та зображення

Кремнієва фотоніка використовується в оптичних датчиках для виявлення змін навколишнього середовища.Це дозволяє точно вимірювати світлові сигнали.Додатки включають медичну діагностику та моніторинг навколишнього середовища.Це покращує точність і чутливість.

6. Побутова електроніка

Він все частіше використовується в передових пристроях, які потребують швидкої передачі даних.Silicon photonics підтримує дисплеї з високою роздільною здатністю та системи AR/VR.Це дозволяє створювати компактні та ефективні конструкції.Це покращує взаємодію з користувачем.

Кремнієва фотоніка проти електричного з’єднання проти волоконної оптики

Особливість	Кремній Фотоніка	Електричний Інтерконнект	Волоконна оптика
Тип сигналу	Оптичний (на чіпі, ~1310–1550 нм)	Електричний (мідні сліди)	Оптичний (волокно, ~1310–1550 нм)
Швидкість передачі даних (за провулок)	25–200 Гбіт/с	10–112 Гбіт/с	100–800+ Гбіт/с
Загальна пропускна здатність	>1 Тбіт/с на чіп	<1 Тбіт/с (обмежено PCB)	>10 Тбіт/с (WDM системи)
Енергія на біт	~1–5 пДж/біт	~10–50 пДж/біт	~5–20 пДж/біт
Втрата сигналу	~0,1–1 дБ/см (на чіпі)	~5–20 дБ/м (швидкісна друкована плата)	~0,2 дБ/км
Передача Відстань	мм до ~2 км	<1 м (вис швидкість)	10 км до >1000 км
Інтеграція Рівень	Масштаб мікросхеми (CMOS сумісний)	Рівень плати (PCB сліди)	Системний рівень (оптоволоконні кабелі)
Щільність каналу	>100 каналів/чіп	Обмежується простір маршрутизації	>100 канали/волокно (WDM)
Затримка	~1–10 пс/мм	~50–200 пс/см	~5 мкс/км
Генерація тепла	Низький (мінімальний резистивні втрати)	Високий (I²R втрати)	Дуже низький
Слід	<10 мм² (фотонна ІС)	Велика площа друкованої плати потрібно	Зовнішнє волокно посилання
Дизайн Складність	Високий (оптико-електричне спільне проектування)	Низький–Помірний	Помірний
Типовий варіант використання	чіп-чіп, дата-центри, AI-прискорювачі	Процесор, пам'ять шини, друковані зв'язки	Довгі телекомунікаційні, магістральні мережі
Масштабованість Ліміт	Обмежується зчеплення та упаковка	Обмежується цілісність сигналу	Обмежується дисперсія та підсилення

Висновок

Кремнієва фотоніка надсилає дані за допомогою світла, що робить зв’язок швидшим і ефективнішим, ніж електричні сигнали.Він працює через такі ключові частини, як хвилеводи, модулятори, лазери та фотодетектори, які обробляють повний процес передачі сигналу.Різні конструкції та способи упаковки допомагають покращити продуктивність і зробити системи більш компактними.Незважаючи на деякі труднощі, він широко використовується в центрах обробки даних, ШІ, телекомунікаційних та інших високошвидкісних програмах.
