IRF1405 Power Mosfet: Особливості, еквіваленти та таблиці даних

Сьогодні ми досліджуємо IRF1405, універсальний N-канальний MOSFET, упакований у справі до-220, широко використовувався в автомобільній промисловості.Ця стаття надає детальний погляд на її особливості, повні технічні характеристики та цілий ряд практичних цілей, спрямованих на поглиблення нашого розуміння цього важливого компонента.

Каталог

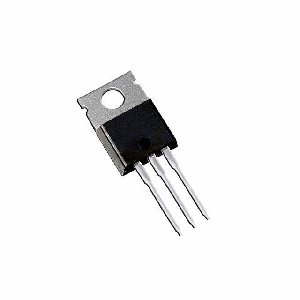

Що таке IRF1405 MOSFET?

З IRF1405 MOSFET процвітає при високотемпературних автомобільних умовах, переживаючи до 175 ° C.Його вражаюча низька стійкість заслуговує на увагу невеликої області кремнію, яку він використовує, що робить його надійним компонентом у автомобільних додатках, які надають пріоритет надійності та ефективності.IRF1405 є низькою стійкістю, що мінімізує як втрати енергії, так і виробництво тепла.Це приносить користь продуктивності автомобільних схем.Швидкі здібності комутації IRF1405 підвищують його ефективність, в автомобільних контекстах, які вимагають швидкої чутливості.Його вдосконалені повторювані рейтинги лавин забезпечують захист від спайків напруги, забезпечуючи довговічність та надійність для стійкої експлуатації.MOSFET IRF1405 стає важливим компонентом у передовій автомобільній електроніці, з його сумішшю низької стійкості, швидкого перемикання та високотемпературної витривалості, що демонструє гармонію між технологічним прогресом та практичним застосуванням.

IRF1405 еквіваленти

• IRF034

• IRF044

• IRF044SMD

• IRF054

• IRF054SMD

• IRF100B201

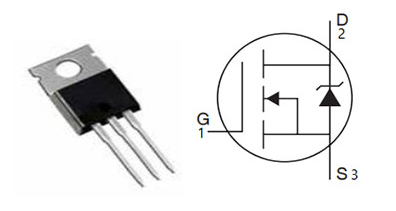

IRF1405 Конфігурація PIN

Штифт ні	Пінопласт	Опис PIN -коду
1	Ворота (g)	Контролює зміщення MOSFET
2	Зливати (d)	Струм протікає через стік
3	Джерело (и)	Струм витікає через джерело і залишає Mosfet

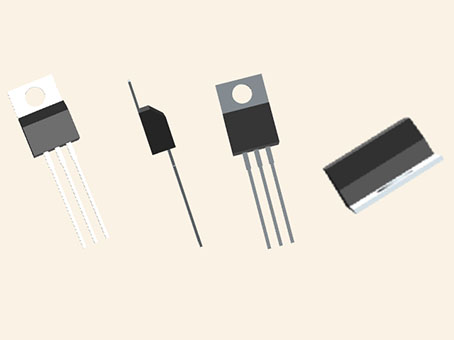

Символ IRF1405, слід та модель CAD

Особливості IRF1405

• Низька стійкість: підвищує ефективність шляхом мінімізації втрат потужності, зменшення споживання енергії та розширення довговічності пристрою.

• Високий рейтинг DV/DT (5 В/НС): забезпечує стабільність та надійність у додатках із швидкими змінами напруги, захищаючи системи від спайків напруги.

• Здатність повторюваної лавини: пропонує сильну стійкість проти частих перевантажень напруги, підвищення надійності у середовищах з високим стресом.

• Висока температура (до 175 ° C): підтримує послідовну продуктивність в екстремальних умовах, ідеально підходить для автомобільних та промислових застосувань.

• Відповідність без свинцю: відповідає глобальним стандартам стійкості, зменшення впливу на навколишнє середовище та підтримує відповідальне виробництво.

IRF1405 Технічні характеристики

Технічні деталі, характеристики та подібні компоненти до технологій Infineon IRF1405PBF.

Тип	Параметр
Заводський час	12 тижнів
Монтажний тип	Через отвір
Кількість шпильок	3
Струм - безперервний злив (ідентифікатор) @ 25 ° C	169а
Кількість елементів	1
Вимкніть час затримки	130 нс
Упаковка	Трубка
Опублікований	2004 рік
Рівень чутливості до вологи (MSL)	1 (необмежений)
Припинення	Через отвір
Опір	5.3mohm
Напруга - рейтинг постійного струму	55 В
Свинцева крок	2,54 мм
Конфігурація елементів	Поодинокий
Кріплення	Через отвір
Пакет / кейс	До 220-3
Матеріал транзисторного елемента	Кремнію
Напруга приводу (Max RDS, Min RDS ON)	10 В
Розсіювання потужності (макс)	330 Вт TC
Робоча температура	-55 ° C ~ 175 ° C TJ
Серія	Hexfet®
Статус частини	Активний
Кількість закінчення	3
Код ECCN	Вуха99
Додаткова функція	Лавина оцінюється, висока надійність, ультра низький опір
Поточний рейтинг	169а
Кількість каналів	1
Режим роботи	Режим вдосконалення
Розсіювання потужності	330 Вт
Увімкніть час затримки	13 нс
Програма транзистора	Перемикання
Vgs (th) (max) @ id	4В @ 250 мкА
Заряд воріт (qg) (max) @ vgs	280nc @ 10v
Vgs (макс)	± 20 В
Постійний струм злив (ID)	169а
Код JEDEC-95	До-220ab
Злити струм-максис (ABS) (id)	75А
Імпульсний струм зливного струму (IDM)	680a
Енергетичний рейтинг лавини (EAS)	560 МДж
Максимальна температура стику (TJ)	175 ° C
Висота	19,8 мм
Ширина	4,826 мм
Радіаційне твердіння	Ні
Вільно	Вільно
З'єднання справи	Дренаж
Тип FET	N-канал
Rds on (max) @ id, vgs	5.3mω @ 101a, 10v
Вхідна ємність (CISS) (max) @ vds	5480pf @ 25V
Час підйому	180ns
Час осені (тип)	110 нс
Порогова напруга	4V
Ворота до джерела напруги (VGS)	20 В
Напруга злийте до джерела	55 В
Подвійна напруга живлення	55 В
Час відновлення	130 нс
Номінальні VGS	4 v
Довжина	10.088 мм
Досягнення SVHC	Немає SVHC
Статус ROHS	ROHS3, що відповідає

Альтернативи IRF1405

Номер деталі	Опис	Виробник
AUIRF1405	Польовий транзистор поля, 75a I (d), 55 В, 0,0053OHM, 1-елемент, N-канал, кремній, металевий оксид напівпровідник FET, до-220AB, Rohs Сумісний, пластиковий пакет-3	Міжнародний випрямляч
IRF1405PBF	Польовий транзистор поля, 75a I (d), 55 В, 0,0053OHM, 1-елемент, N-канал, кремній, металевий оксид напівпровідник FET, до-220ab, Без свинцю пластиковий пакет-3	Міжнародний випрямляч
IRF1405	Транзистор потужності поля, 169а I (d), 55 В, 0,0053OHM, 1-елемент, N-канал, кремній, металевий оксид напівпровідник FET, до-220ab, До-220ab, 3 шпильки	Міжнародний випрямляч
IRF1405PBF	Монтаж через отвір, упаковку / корпус до-220-3, безперервний Струм зливу (ідентифікатор) 169 A, струм - безперервний злив (id) @ 25 ° C 169a (TC), Порогова напруга 4 В, ворота до джерела напруги (VGS) 20 В, розсіювання потужності 330 Вт, розсіювання потужності-Max 330W (TC)	Infineon Technologies
IRF1404PBF	Монтаж через отвір, упаковку / корпус до-220-3, безперервний Струм зливу (ідентифікатор) 210 A, струм - безперервний злив (ідентифікатор) @ 25 ° C 210a (TC), Порогова напруга 4 В, ворота до джерела напруги (VGS) 20 В, розсіювання потужності 330 Вт, розсіювання потужності-Max 330W (TC)	Infineon Technologies
IRFB3306PBF	Монтаж через отвір, упаковку / корпус до-220-3, безперервний Струм зливу (ідентифікатор) 160 А, струм - безперервний злив (ідентифікатор) @ 25 ° C 120a (TC), Порогова напруга 4 В, ворота до джерела напруги (VGS) 20 В, розсіювання потужності 230 Вт, розсіювання потужності-Max 230W (TC)	Infineon Technologies
IRF2204PBF	Монтаж через отвір, упаковку / корпус до-220-3, безперервний Струм зливу (ідентифікатор) 202 a, струм - безперервний злив (id) @ 25 ° C 202a (TC), Порогова напруга 4 В, ворота до джерела напруги (VGS) 20 В, розсіювання потужності 333 Вт, розсіювання потужності-Max 333W (TC)	Infineon Technologies

Заявки IRF1405

Підвищення ефективності в рульовому керуванні електроенергією

У системах електроенергетичного керма електроенергії IRF1405 постає як ключовий гравець.Його здатність розміщувати значні течії призводить до більш плавних та надійних рульових операцій.Зменшуючи опір та максимізуючи енергоефективність, ці транзистори гарантують, що рульова система є чутливою до команд водія, і економічно з використанням електроенергії.Це означає, що водії насолоджуються зниженням зусиль на керування та покращенням стабільності транспортних засобів, вселяють більший сенс безпеки.

Посилення контролю клімату для комфорту

Розгортання IRF1405 в системах кліматичного контролю підкреслює його універсальність у задоволенні різноманітних автомобільних вимог.Його можливість регулювання потужності є невід'ємною частиною підтримки бажаних температур кабіни та продовження часу акумулятора.Ця подвійна роль впливає на комфорт пасажирів у різних погодних умовах та часах року, що ілюструє рівновагу між збереженням енергії та підтримкою продуктивності.

Перспективи інтеграції системи

Ефективне вбудовування IRF1405 в автомобільні системи вимагає уважності до проектування та системних прагнень.Пристосований характер цього MOSFET дозволяє налаштувати для конкретного використання, сприяючи просуванню в рамках проектування транспортних засобів та управління.Його міцні характеристики забезпечують послідовну функціональність за різних оперативних проблем, підвищення надійності транспортних засобів.

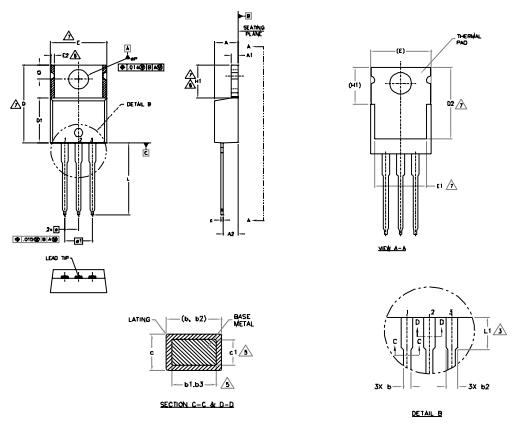

Пакет для IRF1405
