Процесор MPC8245LZU300D: таблиця даних, функції, додатки та технічні характеристики

MPC8245LZU300D - це потужний процесор, виготовлений NXP USA Inc. для вбудованих систем, які повинні бути швидкими, ефективними та компактними.Він працює на 300 МГц, підтримує до 2 ГБ SDRAM і має 32-розрядний інтерфейс PCI для підключення до інших пристроїв.Цей процесор включає вбудовані функції, такі як подвійні Uarts, контролер I²C та двоканальний контролер DMA, що робить його чудовим для вирішення різних завдань одночасно.Цей посібник пояснює його функції, дизайн, використання та переваги, допомагає зрозуміти, чому це відмінний вибір для мереж, промислової автоматизації, зберігання, телекомунікацій та інших вбудованих додатків.

Каталог

Опис MPC8245LZU300D

З MPC8245LZU300D Від NXP USA Inc.-це високоефективний інтегрований процесор на основі ядра PowerPC 603E, оптимізованого для вбудованих додатків, що потребують ефективних витрат, простору та управління електроенергією.Цей варіант працює з основною швидкістю 300 МГц і підтримує до 2 ГБ SDRAM, що робить його придатним для вимогливих додатків.Він має 32-розрядний інтерфейс PCI, здатний 66 МГц, що підвищує його сумісність за допомогою різноманітних периферійних пристроїв PCI.Інтегровані функціональні можливості включають подвійні універсальні асинхронні трансмітери приймача (Duarts), контролер I²C та двоканальний контролер DMA, серед інших, які сприяють його універсальності в ефективному виконанні складних завдань обробки.Упакована в конфігурації масиву сітки з стрічкою на 352 м'яч (TBGA), MPC8245LZU300D забезпечує компактний слід з надійною продуктивністю при температурі від 0 ° С до 105 ° С.

Якщо ви хочете розмістити масове замовлення для MPC8245LZU300D, подумайте про придбання у нас.Ми переконаємось, що ви отримаєте найкращу пропозицію і зможете повністю використовувати цей потужний процесор для своїх майбутніх проектів.

Особливості MPC8245LZU300D

SuperScalar Architecture:Дозволяє процесору виконувати кілька інструкцій за годинник, підвищуючи ефективність та швидкість ядра.

Інтегровані кеші:Основні 16 кб кешу інструкції та 16 кб кешу даних, які можуть бути частково або повністю заблоковані.Це допомагає мінімізувати час, необхідний для доступу до часто використовуваних даних, прискорюючи обробку.

Динамічне управління електроенергією:Включає режими управління живленням, такі як NAP, DOZE та Sleep, які допомагають зменшити споживання електроенергії на основі операційних вимог процесора.

Підтримка SDRAM:Може обробляти до 2 ГБ SDRAM через 32- або 64-бітну шину даних.Він підтримує декілька конфігурацій, розміщуючи різні розміри та типи банків пам'яті.

Виправлення помилок:Використовує такі механізми, як буферизація запису для PCI та процесора, з підтримкою методів цілісності даних, таких як паритет, операції з читанням-модифікованою або ECC (код виправлення помилок).

Універсальні інтерфейси та вводу/виводу:Підтримує різні типи ПЗУ та флеш-пам'яті та пропонує кілька портів вводу/виводу загального призначення, що робить його пристосованим до різних системних архітектур.

32-бітна автобус PCI:Працює зі швидкістю до 66 МГц і відповідає стандартам PCI 2.2.Він також здатний взаємодіяти з діапазоном периферійних пристроїв PCI завдяки 5,0-В-толерантності.

Подвійна підтримка:Оснащений двоканальним контролером DMA, який підтримує прямі та ланцюгові режими, які можуть автоматизувати та зв’язувати передачу даних для більш ефективної обробки даних.

Здатність розсіювальності:Сприяє операціям, що передбачають читання з або запису до неперервних розділів пам'яті, оснащені чергою передачі та декількома параметрами переривання для ефективного управління передачами даних.

Комунікаційні інтерфейси:Включає два UARTS для серійного зв'язку та контролер I²C, який підтримує як головні, так і рабські режими, що забезпечує різноманітні потреби у зв'язку.

Програмований контролер переривання:Забезпечує надійне управління апаратними та серійними переривами, покращуючи чутливість та контроль системи.

Таймери та генерація годинника:Включає чотири програмовані таймери та вбудовані механізми для генерації годин для шини PCI та SDRAM, забезпечуючи точні терміни та синхронізацію в різних системних компонентах.

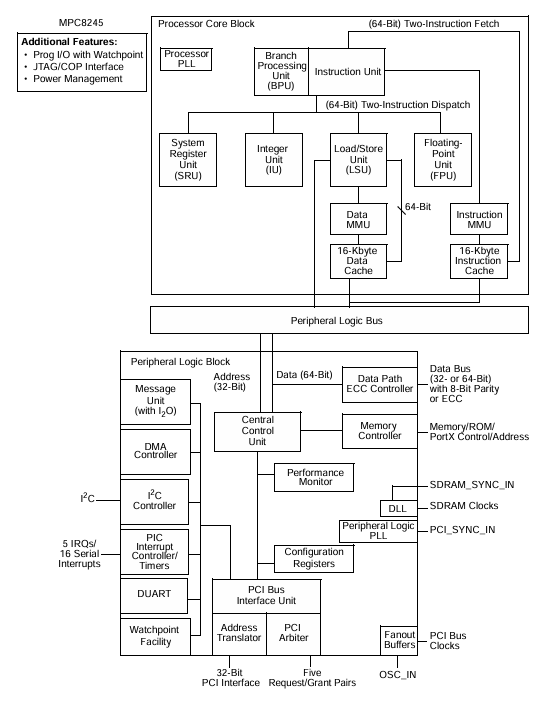

Блок -схема MPC8245LZU300D

З Блок -схема MPC8245LZU300D Показує, як взаємодіють процесор та периферійні пристрої.Він має два основні розділи: Основний блок процесора і Периферичний логічний блок.Блокування ядра процесора обробляє обчислення.Вона включає Блок обробки гілки (BPU), Цілий блок (IU), Блок з плаваючою комою (FPU)і Блок завантаження/зберігання (LSU).Інструкції отримують, обробляються та виконуються ефективно за допомогою 16-кбайтські кеші даних та інструкцій.З Одиниці управління пам'яттю (MMUS) Керуйте доступом до пам'яті.З Периферичний логічний блок підключає процесор до зовнішніх пристроїв.Він включає a Контролер DMA для швидких передач пам'яті, I²C Контролер для спілкування та Одиниця повідомлення Для операцій введення/виводу.З Інтерфейс шини PCI Підтримує 32-розрядне підключення PCI для розширення. Контролер пам'яті обробляє системну пам'ять, включаючи Sdram годинники синхронізації.Для системи системи він має PIC Controller Controller що керує переривами з різних джерел.З Контролер ECC Path Data забезпечує цілісність даних, підтримуючи 32-бітні або 64-бітні автобуси даних з паритету або ECC (код виправлення помилок).Годинникові сигнали, як Оскар і Pci_sync_in Зберігайте все синхронізоване для плавної роботи.

Діаграма роз'ємів поліцейських

З Діаграма роз'ємів поліцейських Для MPC8245LZU300D показує інтерфейс налагодження та скидання, що використовується для тестування та усунення несправностей процесора.З 16-контактний заголовок поліцейських підключає процесор до зовнішнього JTAG/COP Інструменти налагодження.Ключові сигнали включають Суттєвий, Hresetі COP_HRESET, яка система управління скидає.З Hrst_ctrl Вхід допомагає координувати скидання за допомогою логічних воріт.З COP_TRST скидає Jtag Логіка тесту.Сигнали JTAG: TMS, TDO, TDIі TCK використовуються для прикордонного сканування та налагодження в закладі.З Chkstop_in Сигнал контролює процесора, що збігається під час налагодження, поки Vdd_sense Моніторинг напруги системи.Резистори, що підтягуються та знижують (10 кОм, 1 кОм), допомагають стабілізувати сигнали.З QACK Сигнал допомагає в налагодженні координації.З Cop Connector Дотримується Standard JTAG Pinout, що дозволяє легко підключитися до інструментів налагодження.

Технічні характеристики MPC8245LZU300D

Тип	Параметр
Виробник	NXP USA Inc.
Серія	MPC82xx
Упаковка	Лоток
Статус частини	Застарілий
Основний процесор	Powerpc 603e
Кількість ядер/ширина автобуса	1 ядра, 32-бітна
Швидкість	300 МГц
Контролери оперативної пам’яті	Sdram
Графічне прискорення	Ні
Напруга - I/O	3,3 В
Робоча температура	0 ° C ~ 105 ° C (TA)
Монтажний тип	Поверхневе кріплення
Пакет / кейс	352-LBGA
Пакет пристроїв постачальника	352-TBGA (35х35)
Додаткові інтерфейси	I2c, i²o, pci, uart
Базовий номер товару	MPC82

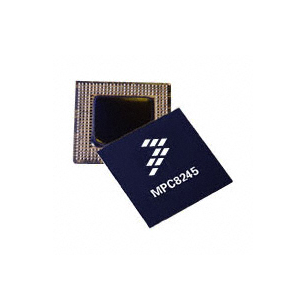

MPC8245LZU300D

Мережеве обладнання

MPC8245LZU300D ідеально підходить для мережних пристроїв, таких як маршрутизатори, комутатори та мережеві інтерфейси.Його надійний інтерфейс PCI та інтегрована периферійна пристроя зв'язку дозволяють високошвидкісні передачі даних та ефективне управління множинними протоколами зв'язку.Ця можливість підвищує продуктивність та надійність мережевих операцій.

Промислова автоматизація

У промисловій автоматизації цей процесор відіграє роль у системах живлення, таких як програмовані логічні контролери (PLC), машинні інтерфейси (HMIS) та інші машини автоматизації.Здатність процесора вирішувати завдання контролю та моніторингу робить його важливим компонентом у сучасних промислових умовах, забезпечуючи точне та ефективне управління процесами.

Рішення для зберігання

Розширений інтерфейс пам'яті та можливості DMA MPC8245LZU300D роблять його чудовим вибором для додатків, пов'язаних з зберіганням, включаючи контролери RAID та мережі зберігання (SANS).Він переважає в управлінні високошвидкісним доступом до даних та ефективним управлінням зберіганням, які мають велику кількість в умовах, де цілісність даних та швидкий доступ є пріоритетами.

Телекомунікації

Цей мікропроцесор добре підходить для використання в телекомунікаційному обладнанні, таких як базові станції та шлюзи.Його здатність ефективно обробляти декілька потоків даних та підтримувати різні протоколи зв'язку допомагає покращити загальну функціональність та надійність інфраструктури телекомунікацій.

Вбудовані системи

Універсальна інтеграція MPC8245LZU300D робить його головним кандидатом для вбудованих систем, що знаходяться в автомобільній електроніці, електроніці та медичних пристроях.Його діапазон інтегрованих периферійних пристроїв та інтерфейсів дозволяє розробити спеціалізовані, високоефективні вбудовані рішення, пристосовані для задоволення конкретних потреб цих галузей.

MPC8245LZU300D Подібні частини

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300D Переваги

Інтегрована конструкція системи на мікросхемі (SOC)

MPC8245LZU300D поєднує в собі ядро ​​процесора, контролери пам'яті та периферійні пристрої в один мікросхему.Цей підхід SOC спрощує архітектуру системи, мінімізує потребу у зовнішніх компонентах і може призвести до зниження витрат як на фазах розвитку, так і на виробництві.

Високопродуктивна обробка

Процесор працює з частотою 300 МГц і використовує суперскаларну архітектуру, що дозволяє йому виконувати кілька інструкцій за годинниковий цикл.Ця високоефективна можливість обробки забезпечує ефективну роботу та перевершує процесорів, які не підтримують такий паралелізм, що робить його ідеальним для вимогливих додатків.

Універсальна підтримка пам'яті

Цей процесор підтримує до 2 ГБ SDRAM і має розширений інтерфейс пам'яті, який включає виправлення помилок та універсальні інтерфейси та вводу/виводу.Цей рівень підтримки пам'яті забезпечує гнучкість, що дозволяє системі налаштувати конфігурацію пам'яті для задоволення конкретних потреб додатків, перевага перед більш жорсткими системами.

Комплексна периферійна інтеграція

MPC8245LZU300D включає інтегровані інтерфейси зв'язку, такі як UARTS та контролер I²C, а також програмовані таймери та контролери переривання.Ця обширна периферійна інтеграція зменшує потребу в додаткових зовнішніх компонентах, спрощуючи загальну конструкцію та підвищення надійності системи, зменшуючи потенційні точки відмови.

Низьке споживання електроенергії

Показуючи динамічне управління енергією з такими режимами, як NAP, DOZE та Sleep, процесор може оптимізувати його використання потужності на основі поточних потреб у робочому навантаженні.Ця здатність використовується в додатках, де потрібна ефективність енергії, забезпечуючи перевагу перед іншими процесорами, у яких не вистачає такого детального контролю потужності.

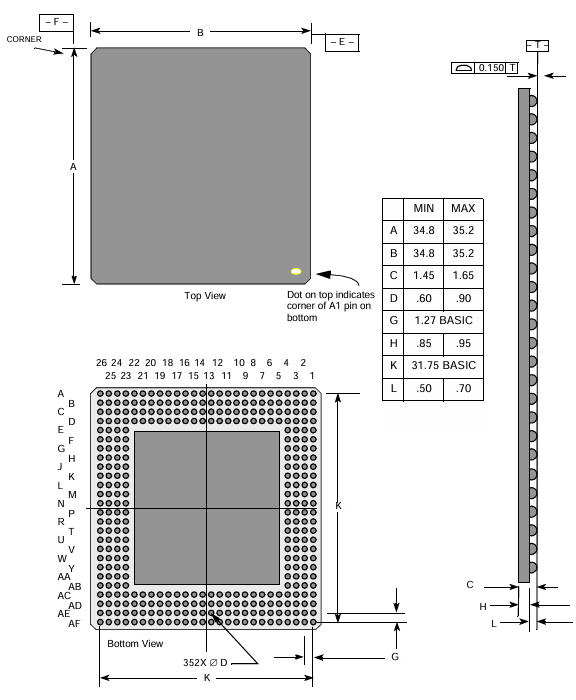

Розміри упаковки MPC8245LZU300D

Параметри пакету

Параметр	Розмір (мм)
Контур пакету	35 мм × 35 мм
Взаємозв'язки	352
Стовп	1,27 мм
Припойні кулі	ZU (пакет TBGA) —62 SN/36 PB/2 AG;VV (без свинцю версія пакету) —95,5 SN/4,0 AG/0,5 куб
Діаметр м’ячки припою	0,75 мм
Максимальна висота модуля	1,65 мм
Специфікація спільної площини	0,15 мм
Максимальна сила	6,0 фунтів.Всього, рівномірно розподілений над упаковкою (8 грам/м'яч)

Призначення та розміри пакету

MPC8245LZU300D Виробник

Мікропроцесор MPC8245LZU300D є продуктом NXP USA Inc., Дочірня компанія NXP Semiconductors.NXP Semiconductors, які вийшли з напівпровідників Philips, має свої операції в США зі штаб -квартирою в Остіні, штат Техас.Цей процесор, частина їх більш широкого портфоліо, інтегрує технології, оптимізовані для продуктивності та низького споживання електроенергії, що робить його придатним для різних вбудованих додатків.Незважаючи на те, що MPC8245LZU300D був позначений як застарілий, NXP USA Inc. продовжує підтримувати свої застарілі продукти, просуваючи межі в таких сферах, як автомобільні, промислові та IoT за допомогою нових напівпровідникових рішень.

Висновок

MPC8245LZU300D - це сильний і надійний процесор, побудований для вимогливих додатків.Завдяки своїй швидкій обробці, вбудованими функціями комунікації та розумними режимами економії електроенергії він допомагає системам працювати плавно та ефективно.Незважаючи на те, що він зараз застарілий, він все ще корисний у багатьох мережах, промислових та телекомунікаційних проектах.Його здатність обробляти кілька завдань, зберігаючи потужність, робить його цінним вибором, шукаючи надійний вбудований процесор.
