Мініатюрний автоматичний вимикач (MCB): принцип роботи, типи, параметри та посібник з вибору

Ця стаття допоможе вам зрозуміти, що таке мініатюрний автоматичний вимикач (MCB) і як він захищає електричне коло від перевантаження і короткого замикання.Ви дізнаєтесь про його основні частини, як він працює та чому він відключає живлення під час несправностей.Він також пояснює типи кривих спрацьовування, конфігурації полюсів і рейтинги відключаючої здатності.Нарешті, ви побачите загальні програми та те, як вибрати правильний MCB для схеми.

Каталог

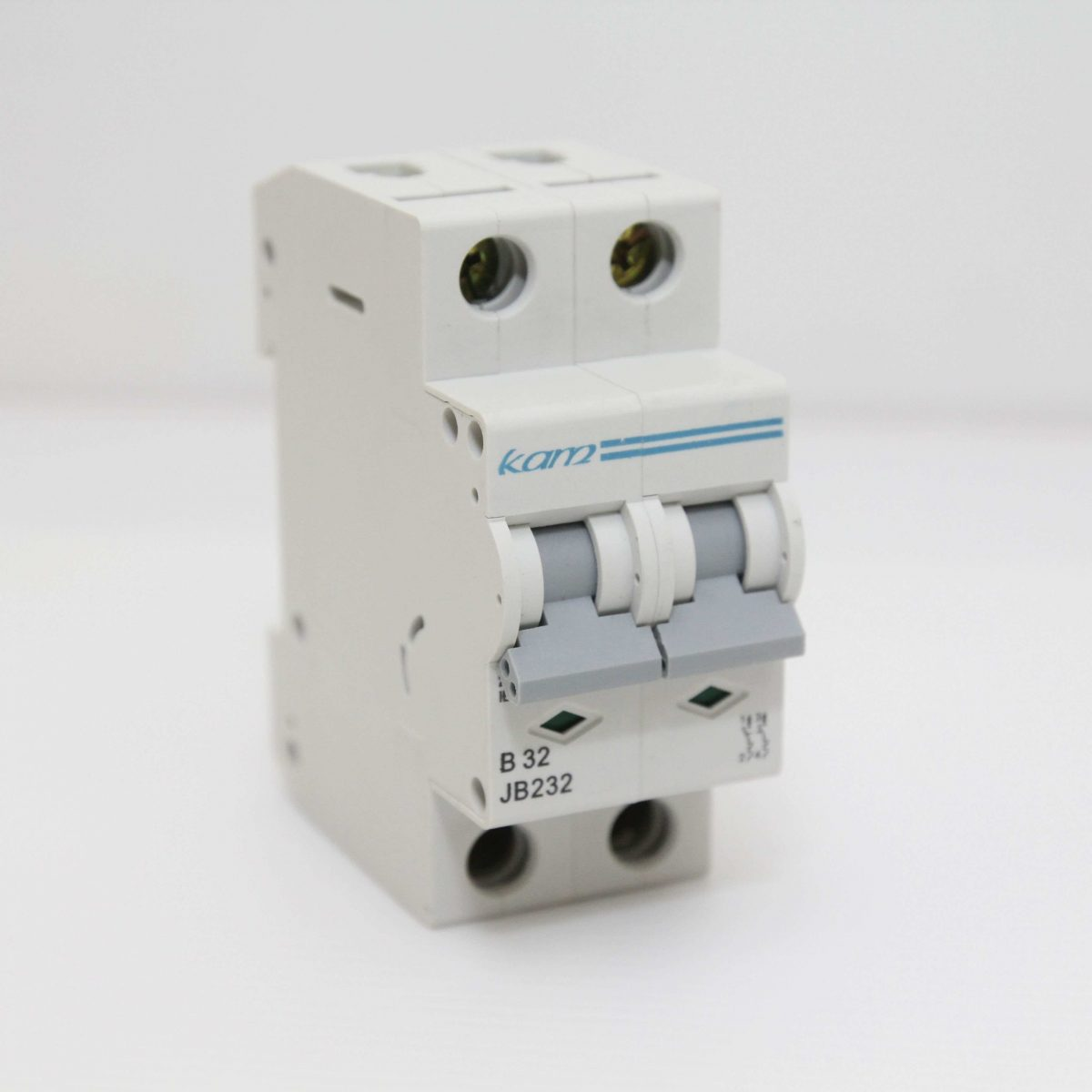

Малюнок 1. Мініатюрний автоматичний вимикач (MCB)

Що таке мініатюрний автоматичний вимикач?

Мініатюрний автоматичний вимикач (MCB) - це автоматичний електричний захисний пристрій, який використовується для припинення надмірного струму в ланцюзі.Його основне призначення - захист проводів і підключеного обладнання від пошкоджень, викликаних перевантаженням або коротким замиканням.Коли з’являється ненормальний струм, MCB відключає джерело живлення, щоб забезпечити безпеку встановлення.На відміну від запобіжника, його можна скинути та використовувати знову після усунення несправності.Завдяки цьому багаторазовому захисту MCB широко використовуються в будинках, будівлях і невеликих електричних панелях.

Конструкція мініатюрного автоматичного вимикача

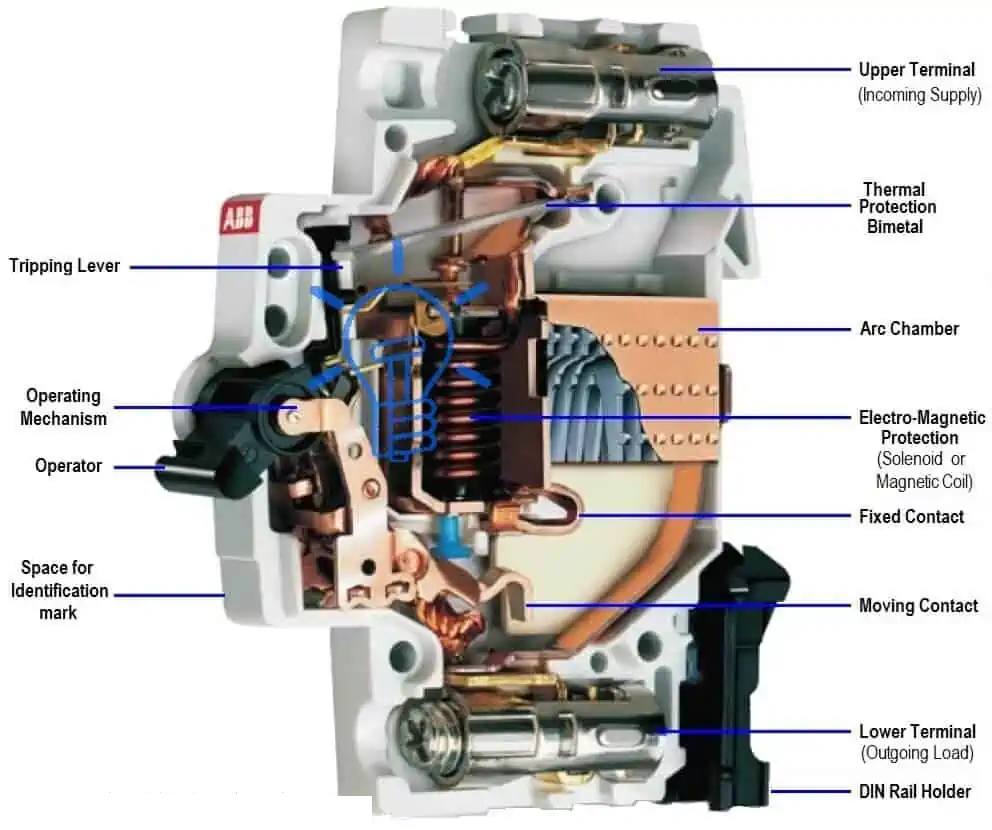

Рисунок 2. Внутрішні частини мініатюрного автоматичного вимикача

• Верхній термінал (вхідне постачання)

Верхня клема підключає джерело живлення до вимикача.Це забезпечує безпечну точку входу електричного струму для вхідного провідника.Ця клема забезпечує стабільну передачу струму на внутрішні контакти.

• Нижній термінал (вихідне навантаження)

Нижня клема підключає вимикач до захищається ланцюга.Струм витікає з вимикача через цю точку до навантаження.Він забезпечує герметичність і надійність з'єднання проводів.

• Теплозахист Біметал

Біметалева стрічка сприймає тепло, спричинене надлишковим струмом.Він згинається при підвищенні температури і готує механізм до відключення живлення.Ця частина діє як температурний елемент безпеки.

• Електромагнітна котушка (магнітний захист)

Магнітна котушка миттєво реагує на дуже високі рівні струму.Він створює магнітну силу, яка активує механізм розблокування.Це забезпечує швидку реакцію під час серйозних несправностей.

• Стаціонарний контакт

Фіксований контакт - це нерухома провідна точка всередині вимикача.Він залишається на місці, поки рухомий контакт відкривається або закривається проти нього.Через цю контактну пару зазвичай проходить електричний струм.

• Переміщення контакту

Рухомий контакт фізично розмикає та замикає ланцюг.Він від'єднується від нерухомого контакту, коли вимикач спрацьовує.Ця дія безпечно перериває електричний потік.

• Дугогасна камера (дугогасний жолоб)

Дугогасна камера містить металеві пластини, які розділяють і охолоджують електричну дугу.Він зменшує нагрівання та запобігає пошкодженню всередині вимикача.Це захищає пристрій і прилеглу проводку.

• Робочий механізм

Механізм керування з’єднує внутрішню систему розблокування з ручкою.Він контролює розмикання та замикання контактів.Він також фіксує вимикач у положенні ON або OFF.

• Важіль відключення

Важіль відключення передає рух від елементів захисту до контактів.При активації він звільняє систему фіксатора.Це забезпечує автоматичне відключення.

• Оператор (перемикач)

Ручка дозволяє ручне перемикання вимикача.Він може безпечно вмикати або вимикати ланцюг.Він також показує стан вимикача.

• Тримач для DIN-рейки

Тримач дозволяє легко монтувати всередині розподільних щитів.Він кріпить вимикач на стандартній рейці.Це спрощує встановлення та заміну.

Принцип роботи MCB

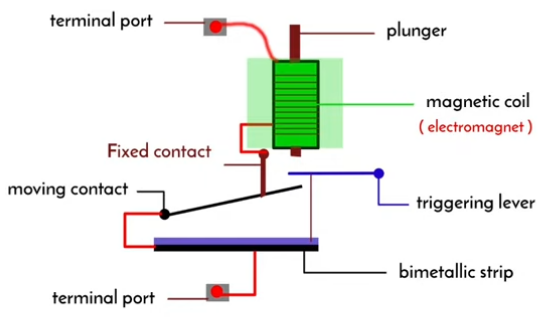

Малюнок 3. Схема робочого механізму MCB

При нормальному протіканні струму електрика проходить через контакти безперервно.Під час перевантаження в чутливому елементі накопичується тепло, яке після короткої затримки запускає механізм розблокування.Засувка розблокується, і контакти роз’єднаються, роз’єднавши ланцюг.У разі короткого замикання сильна магнітна сила миттєво активує механізм.Контакти швидко розмикаються і між ними виникає електрична дуга.Дуга потрапляє в дугогасну камеру, де розпадається і охолоджується, поки не зникне.Після усунення несправності вимикач можна скинути та відновити ланцюг.

Типи MCB на основі кривої відключення

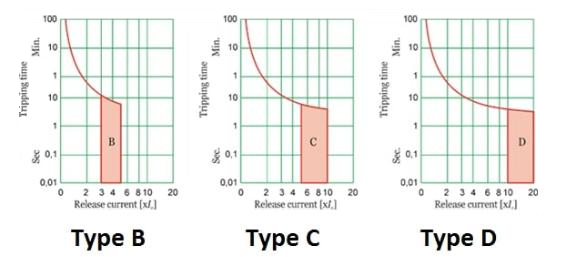

Рисунок 4. Типи кривих відключення MCB (B, C, D)

MCB типу B

MCB типу B призначений для ланцюгів із низьким імпульсним струмом.Він спрацьовує, коли струм у три-п’ять разів перевищує номінальне значення.Це робить його придатним для освітлення та побутової проводки.Малі прилади та резистивні навантаження надійно працюють із цим захистом.Вимикач швидко відключається, щоб захистити кабелі від перегріву.Зазвичай використовується в житлових електрощитах.

MCB типу C

MCB типу C призначений для обладнання з помірним пусковим струмом.Він працює на струмі, який приблизно в п’ять-десять разів перевищує номінальний.Це дозволяє таким пристроям, як вентилятори та маленькі двигуни, запускатися нормально.Він збалансовує захист і стійкість до тимчасових стрибків напруги.Багато комерційних будівель використовують цей тип рубильника.Це найпоширеніший вибір для схем загального призначення.

Тип D MCB

Автоматичний вимикач типу D створено для навантажень із високим пусковим струмом.Він спрацьовує лише тоді, коли струм досягає приблизно в десять-двадцять разів номінального значення.Важкі двигуни та трансформатори потребують цієї затримки для належного запуску.Вимикач запобігає неприємному відключенню під час подачі напруги.Промислове обладнання часто використовує цю категорію.Він захищає схеми, одночасно підтримуючи великі пускові струми.

Типи MCB на основі кількості полюсів

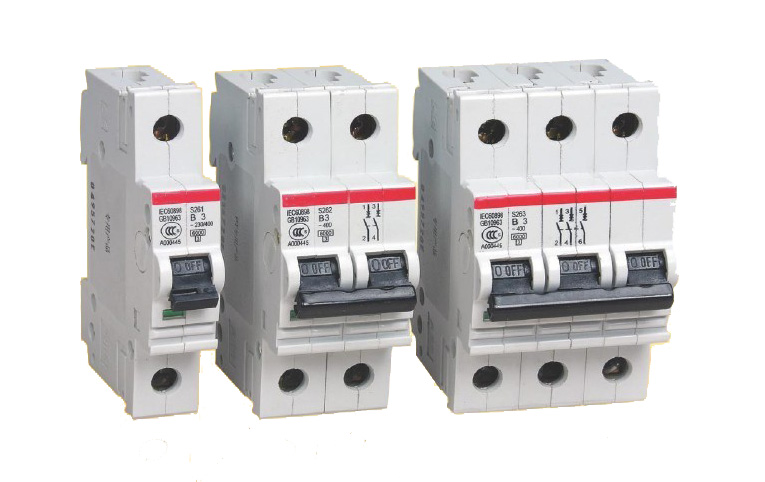

Малюнок 5. Конфігурація полюса MCB

MCB також відрізняються за кількістю проводів, які вони від’єднують разом.Тип полюса залежить від системи живлення.

Однополюсний (SP)

Однополюсний MCB захищає один провідник під напругою в однофазному колі.Він відключає тільки фазний провід при виникненні несправності.Ця конфігурація зазвичай використовується для ланцюгів освітлення.У побутових розподільних щитах широко використовуються вимикачі SP.Він компактний і простий в установці.У цій установці нейтраль залишається безпосередньо підключеною.

Двополюсний (DP)

Двополюсний автоматичний автоматичний вимикач від’єднує фазний і нульовий провідники разом.Це забезпечує повну ізоляцію ланцюга.Це підвищує безпеку під час технічного обслуговування та усунення несправностей.Такі прилади, як водонагрівачі, часто використовують цю конфігурацію.Живлення стає повністю відокремленим від навантаження.Він поширений в захисті однофазного обладнання.

Триполюсний (TP)

Триполюсний MCB захищає три провідники під напругою в трифазній системі.Під час несправності всі фази відключаються одночасно.Це запобігає пошкодженню обладнання дисбалансом фаз.Промислові двигуни та машини зазвичай використовують цю схему.Це забезпечує рівномірну ізоляцію між лініями живлення.Трифазні панелі покладаються на вимикачі TP для збалансованого захисту.

Типи MCB на основі відключаючої здатності

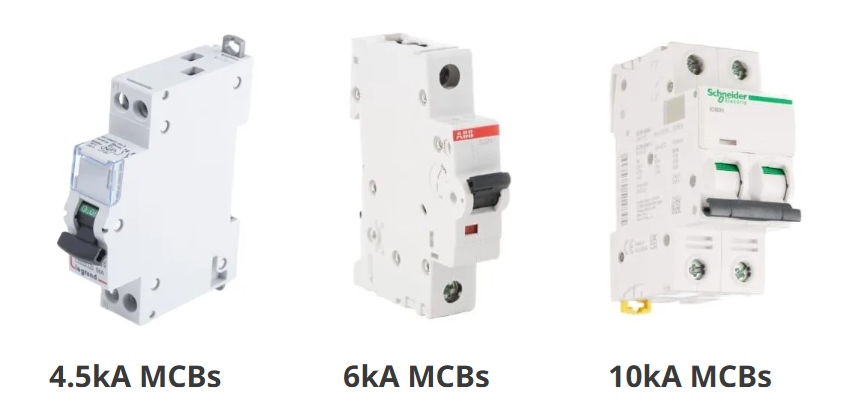

Малюнок 6. Номінальні значення відключаючої здатності MCB

MCB класифікуються за максимальним струмом пошкодження, який вони можуть перервати.Це залежить від потужності електричного живлення в точці встановлення.

4.5kA MCB

Автоматичний вимикач 4,5 кА — це мініатюрний автоматичний вимикач із вимикаючою здатністю короткого замикання 4,5 кілоампер.Він розроблений для місць з низьким рівнем пошкодження, де доступний струм короткого замикання відносно малий.Це зазвичай підходить для розподільних точок невеликого навантаження з довшими фідерними кабелями, які зменшують струм пошкодження.У цих мережах MCB з відключаючою здатністю 4,5 кА може безпечно переривати несправності в межах своєї номінальної межі.Це поширене явище в базових споживчих одиницях, де вихідне джерело не є дуже «жорстким».Ключовим моментом є те, що 4,5 кА підходить для слабких мереж з обмеженим очікуваним струмом короткого замикання.

6kA MCB

Автоматичний вимикач на 6 кА — це мініатюрний автоматичний вимикач, розрахований на відключення струму замикання до 6 кілоампер.Він використовується там, де джерело електроенергії може забезпечити помірний рівень короткого замикання на розподільній панелі.Це часто включає в себе типові житлові та невеликі комерційні мережі, що живляться від розташованих поруч трансформаторів.Порівняно з пристроями на 4,5 кА автоматичний вимикач на 6 кА забезпечує більший запас стійкості до пошкоджень у потужніших джерелах живлення.Це допомагає гарантувати, що вимикач може усунути більший очікуваний струм короткого замикання без пошкодження.Для багатьох будівельних установок 6 кА є широко використовуваним класом відключаючої здатності.

MCB 10kA

MCB 10kA — це мініатюрний автоматичний вимикач, який може безпечно перервати струм короткого замикання до 10 кілоампер.Він призначений для точок високого рівня несправності, де джерело живлення є потужним, а імпеданс низьким.Сюди входять панелі, розташовані ближче до трансформаторів, великі комерційні розподільні щити та багато промислових розподільчих секцій.Автоматичний вимикач на 10 кА забезпечує вищу здатність витримувати важкі умови короткого замикання.Це зменшує ризик виходу з ладу вимикача, коли очікуваний струм пошкодження високий.Коротше кажучи, 10 кА вибирають для сильніших мереж із вищим доступним струмом короткого замикання.

Рейтинги та характеристики MCB

Параметр	Специфікація
Номінальний струм (в)	6А, 10А, 16А, 20А, 32А, 40А, 63А
Оцінений робоча напруга (Ue)	230/400 В змінного струму
Оцінений частота	50/60 Гц
Кількість полюси	1P, 1P+N, 2P, 3P, 3P+N (4P)
Крива поїздки клас	B, C, D (іноді K, Z)
Оцінений відключаюча здатність при короткому замиканні	4,5 кА, 6 кА, 10 кА (маркування кА)
Стандарт / маркування відповідності	IEC 60898-1 (або IEC 60947-2)
Номінальна ізоляція напруга (Ui)	наприклад, 500 В
Номінальний імпульс витримувана напруга (Uimp)	наприклад, 4 кВ, 6кВ
Енергія граничний клас	3 клас (якщо позначені)
Термінал діапазон розмірів провідників	наприклад, 1–25 мм² (залежить від моделі)
Термінал момент затягування	наприклад, 2,0 Н·м (залежить від моделі)
Механічний витривалість	наприклад, 10 000–20 000 операцій (якщо зазначено)
Електричний витривалість	наприклад, 4000 операції (якщо зазначено)
Ступінь захист (IP)	IP20 (типовий для пристроїв у корпусах)

Порівняння між автоматичним вимикачем і запобіжником

І автоматичні вимикачі, і запобіжники захищають ланцюги від перевантаження по струму, але вони відрізняються за роботою та поводженням після несправності.У таблиці нижче порівнюється їх функціональна поведінка.

Параметр	MCB	Запобіжник
Після подорожі дію	Можливість скидання	Має бути замінено
Несправність індикація	ясно положення ON/OFF/TRIP	Часто незрозуміло якщо індикатор не перегорів
Перемикання функція	Можна використовувати як перемикач	Не призначено для перемикання
Повторне використання після несправність	Багаторазовий після скидання	Одноразовий елемент
Відповідь послідовність	Визначена поїздка поведінка кривої	Залежить від тип і стан запобіжника
Перевантаження захисту	Вбудований відключення від перевантаження	Так, але залежить від характеристик запобіжника
Коротке замикання переривання	Оцінений відключаюча здатність (кА позначено)	Високий здатність перемикати багато типів запобіжників
Час простою після поїздки	Низький (скинути)	Вища (замінити, перевірити рейтинг, встановити)
Технічне обслуговування зусилля	Низька рутина поводження	Вимагає запасний запас і заміна
Контактний знос	має механічні контакти, які старіють	Без руху частин в елементі
Обробка дуги	Внутрішня дуга палата	Дуга обробляється всередині корпусу запобіжника під час плавлення
Вибірковість контроль	Часто координується з передніми вимикачами	Може бути дуже селективний з належним сортуванням запобіжників
Операційна зворотній зв'язок	Видно положення ручки	елемент стан не завжди видно
Типовий режим відмови	Контакт/механізм носити протягом тривалого терміну служби	Елемент плавиться постійно в експлуатації

Застосування мініатюрних автоматичних вимикачів

1. Схеми освітлення житлових приміщень

Автоматичні автоматичні вимикачі захищають розгалужені ланцюги освітлення від перевантажень, викликаних несправністю проводки або великою кількістю світильників на одній лінії.Вони забезпечують швидке відключення, коли струм перевищує безпечні межі для провідника.Після усунення проблеми виконати скидання просто.Це полегшує обслуговування домашніх розподільних щитів.

2. Схеми розеток (розеток).

Розетки загального призначення можуть бачити зміну навантажень від приладів та інструментів.MCB допомагає захистити проводку, коли кілька пристроїв підключено одночасно.Це зменшує ризик перегріву кабелю через тривалу перевантаження по струму.Це поширене використання в будинках і невеликих офісах.

3. Відгалужені схеми кондиціонування повітря та ОВК

Роздільні блоки змінного струму та невелике обладнання HVAC часто захищені спеціальними автоматичними вимикачами.Вимикач ізолює один блок для обслуговування без відключення всієї панелі.Він також захищає лінію живлення обладнання.Це дозволяє локалізувати несправності в одному ланцюзі.

4. Водонагрівачі та дрібні стаціонарні прилади

Багато постійних навантажень працюють протягом тривалого часу, тому захист ланцюга має бути стабільним і надійним.Автоматичні автоматичні вимикачі забезпечують автоматичне відключення при виникненні ненормального струму.Вони також забезпечують зручну ізоляцію для обслуговування.Це часто зустрічається в квартирах і комерційних туалетах.

5. Розподільні щити та підщити

MCB використовуються як вихідні фідери в головних панелях і підпанелях.Вони захищають відгалуження та допомагають організувати навантаження за областю або функцією.Це покращує ізоляцію несправностей і скорочує час на усунення несправностей.

6. Комерційне освітлення та електромережі

В офісах, магазинах і невеликих будівлях використовується багато окремих ланцюгів для освітлення, розеток і обладнання.MCB захищають кожне коло незалежно, щоб обмежити вплив несправностей.Це забезпечує роботу важливих секцій у разі спрацьовування одного з контурів.Він підтримує безпечнішу повсякденну роботу.

7. Щити керування та допоміжні схеми автоматики

Керуюча проводка для реле, датчиків і допоміжних джерел живлення часто потребує компактного захисту.MCB підходять для панелей керування на DIN-рейку та забезпечують чітку ізоляцію.Вони допомагають запобігти поширенню дрібних несправностей на інші секції управління.Це часто зустрічається в промислових шафах управління.

8. Малі двигуни та насоси (захист відгалужень)

Багато невеликих двигунів живляться від спеціальних розгалужених ланцюгів, захищених MCB.Вимикач швидко роз’єднує ланцюг двигуна під час ненормальних умов струму.Це також забезпечує просту точку ізоляції ON/OFF на панелі.Це часто використовується для бустерів, вентиляторів і невеликих насосів.

Як вибрати правильний MCB?

Крок 1: Визначте навантаження ланцюга та виберіть номінальний струм

Почніть зі списку підключеного навантаження та нормального робочого струму ланцюга.Виберіть номінальний струм MCB, який може витримати очікуваний струм навантаження без неприємного відключення.Якщо навантаження змінюється, вибирайте найвищий нормальний робочий струм, а не випадкові короткочасні піки.Зберігайте номінал у відповідності з потужністю провідника ланцюга, який використовується в цій лінії.Цей крок встановлює базовий «розмір» мініатюрного автоматичного вимикача.

Крок 2: Виберіть криву спрацьовування на основі поведінки при кидках

Перевірте, чи має навантаження високий пусковий імпульс, як-от двигуни, компресори чи трансформатори.Використовуйте криву, яка допускає очікувані кидки, забезпечуючи при цьому швидке відключення при несправності.Тип B підходить для навантажень із низькими стрибками навантаження, тип C — із помірними кидками, а тип D — із обладнанням із високими кидками.Виберіть криву, яка відповідає тому, як починається навантаження, а не просто її назву.Це запобігає повторним неприємним відключенням під час запуску.

Крок 3: Виберіть кількість полюсів відповідно до системи живлення

Визначте, чи є ланцюг однофазним чи трифазним, і чи потрібно ізолювати нейтраль від фази.Використовуйте SP для одного провідника під напругою, DP для ізоляції фази та нейтралі разом і TP для трифазних ліній.Для трифазної мережі з ізоляцією нейтралі виберіть тип захисту TPN/4P відповідно до конструкції системи.Вибір полюса полягає в безпечному від’єднанні правих провідників разом.Цей крок забезпечує правильну ізоляцію та сумісність проводки.

Крок 4: Перевірте очікуваний рівень короткого замикання та виберіть відключаючу здатність (кА)

Оцініть доступний струм пошкодження в точці встановлення, використовуючи дані про джерело живлення або розрахунок короткого замикання.Виберіть значення відключаючої здатності (наприклад, 4,5 кА, 6 кА або 10 кА), яке дорівнює або перевищує очікуваний струм короткого замикання.Потужніше джерело живлення та панелі, розташовані ближче до трансформаторів, зазвичай потребують вищого кА автоматичного вимикача.Цей вибір стосується безпечного витримування та переривання максимального рівня несправності.Це одна з найважливіших перевірок безпеки.

Крок 5: Остаточна перевірка відповідності маркування для вибраного MCB

Переконайтеся, що паспортна табличка вибраного автоматичного вимикача відповідає вимогам схеми щодо полюсів, кривої та відключаючої здатності.Ще раз перевірте, чи вибраний номінальний струм відповідає очікуваному рівню навантаження та межі схеми.Переконайтеся, що вибір вимикача є узгодженим для подібних ланцюгів на одній панелі, щоб забезпечити передбачувану координацію захисту.Якщо рівень несправності невизначений, використовуйте більш безпечний варіант, вибравши вищий клас відключаючої здатності.Цей останній крок зменшує кількість помилок невідповідності перед встановленням.

Висновок

MCB відключає живлення під час аномального струму та може бути скинуто після усунення несправності.Правильний вибір залежить від струму навантаження, поведінки при запуску, типу живлення та рівня несправності.Знання його типів і номіналів допомагає забезпечити безпечний і стабільний захист ланцюга.Правильне використання зменшує пошкодження та покращує електробезпеку.
