Система на програмованому чіпі (SOPC): технологія, дизайн та додатки

Цей посібник досліджує систему технології програмованої мікросхеми (SOPC), інноваціями в вбудованих системах, що поєднує гнучкість апаратного забезпечення з адаптованою програмним забезпеченням.Він охоплює історію, програми SOPC в таких галузях, як телекомунікації, автомобільна та охорона здоров'я, та пропонує практичні поради щодо впровадження.

Каталог

Розуміння технології SOPC та її впливу

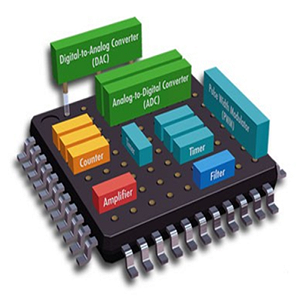

Система програмованого мікросхеми (SOPC) - це революційне просування в напівпровідниковій технології, яка інтегрує повну систему, включаючи процесори, пам'ять, інтерфейси та власну логіку на єдину, що налаштовується.На відміну від традиційної системи на мікросхемах (SOC), які є жорсткими і важкими для зміни після розгортання, SOPC пропонують гнучкість для регулювання або оновлення апаратних, так і компонентів програмного забезпечення без необхідності дорогих перероблень.Ця пристосованість зробила SOPC зміною ігор для вбудованих систем, забезпечуючи більш швидкі, ефективніші та економічно ефективні рішення.SOPC є цінними в таких галузях, як телекомунікації, автомобільна та охорона здоров'я, де технологія розвивається швидко, і системи повинні адаптуватися до нових вимог.Наприклад, у автомобільному секторі SOPCS забезпечує такі функції, як адаптивне круїз -контроль та виявлення зіткнення, дозволяючи оновлювати бортові системи.Однак успішна реалізація SOPC вимагає чіткого розуміння як принципів дизайну апаратного та програмного забезпечення, а також стратегічного підходу до розробки.

Технічні аспекти проектування та тестування SOPC

Технічні рамки системи на програмованому чіпі (SOPC) обертаються навколо апаратного підходу до програмного забезпечення, який забезпечує кращу продуктивність та гнучкість у вбудованих системах.На відміну від звичайних системних конструкцій, розробка SOPC вимагає збалансованої інтеграції як апаратних компонентів, таких як програмована логіка, так і програмні процеси для досягнення безперебійної функціональності.Цей процес спільного проектування часто використовує передові методи мікроелектронної упаковки, такі як масив кулькової сітки (BGA) для підвищення ефективності.Однак традиційні методи тестування, як, наприклад, логічні аналізатори, не вистачають у вирішенні складностей SOPC, особливо для діагностики.Щоб подолати ці обмеження, стали важливими сучасні засоби для імітації та мікросхеми на мікросхемі, такі як інтегрований логічний аналізатор Xilinx Chipscope (ILA).Ці інструменти контролюють та аналізують поведінку системи безпосередньо на мікросхемі, забезпечуючи цінні відомості про вдосконалення конструкцій та підвищення надійності.Перехід до налагодження на мікросхемі підвищив точність діагностики, швидше визначити та вирішувати проблеми, в кінцевому рахунку покращуючи продуктивність та надійність систем на основі SOPC.

Особливості та характеристики

Об'єднання технологій

Системи програмованих мікросхем (SOPCS) демонструють складне злиття системи на чіпі (SOC), програмованих логічних пристроях (PLD) та програмних воротах поля (FPGA).Цей синтез фіксує досконалість цих технологій, пропонуючи універсальну платформу, пристосовану до безлічі додатків.

Центральний вбудований процесор

SOPC зазвичай інтегрує щонайменше одне вбудоване ядро ​​процесора, яке функціонує як центральний центр операцій.Він організовує переробну діяльність та посилює обчислювальну здатність, проводячи складні розрахунки, необхідні для складних завдань, виявляючи його роль у просуванні сьогодні.

Швидка обробка даних за допомогою швидкісної оперативної пам’яті

Включення високошвидкісної оперативної пам’яті в SOPC відіграє роль у прискоренні обробки та зберігання даних.Ця пам'ять корисна для додатків, що вимагають обробки, де будь -яка затримка може вплинути на продуктивність та результати системи.Швидкі повноваження доступу до даних Доступні функції спокійно, але ефективно демонструють свою присутність.

Великі бібліотеки IP -ядра

SOPC пропонують основні бібліотеки інтелектуальної власності (IP), забезпечуючи свободу реалізації заздалегідь розроблених та перевірених компонентів.Цей підхід прискорює розвиток, зберігаючи надійність та послідовну ефективність.Максимізація потенційних бібліотек призводить до творчих проривів.

Гнучка налаштування за допомогою достатньої програмованої логіки

Щедне включення програмованої логіки в SOPC дозволяє широкі параметри налаштування.Ця гнучкість дозволяє чіпі відповідати конкретним вимогам додатків, сприяючи персоналізованим рішенням.Він покликає сферу можливостей для пошиття та посилення функціональності.

Посилений розвиток за допомогою інтерфейсів налагодження та програмування

Інтерфейси процесора та програмування FPGA в рамках SOPC спрощують процес вдосконалення та вдосконалення.Ці інструменти надають необхідне розуміння та команду, підвищення ефективності усунення несправностей та оптимізації функціональності, що в кінцевому рахунку призводить до більш стійких конструкційних результатів.

Програмований аналоговий потенціал

Деякі SOPC оснащені програмованими аналоговими компонентами, підвищуючи їх ефективність у змішаному сигналі.Ця функція розширює практичне використання SOPC за межами цифрових царств, виступаючи за всебічний підхід до архітектури та функціональності системи.

Ефективність споживання енергії

Енергоефективний характер SOPC пропонує чітку користь у світовій прогресивній ціні.Він продовжує час роботи пристроїв, що залежать від акумулятора, і зменшує витрати на енергію у великих установах, вирівнюючи з зростанням акценту на екологічній уважності.

Компактний дизайн, що заощаджує простір

Нарешті, компактна конструкція SOPC покращує їх застосування в середовищах з просторовими обмеженнями, що робить їх чудовими для портативних та вбудованих систем.Це мудре використання простору, зберігаючи велику функціональність, позначає досягнення інженерних інновацій та вишуканості, відображаючи тенденцію до мініатюризації пристроїв.

Стратегії розробки для систем SOPC

Крок 1: Розробка обладнання (Sopcbuilder та Quartus II)

Перший крок у розробці системи SOPC, наприклад, з процесором NIOS II, починається з дизайну обладнання.Використовуючи такі інструменти, як SopcBuilder та Quartus II, ви можете налаштувати процесор та периферійні пристрої відповідно до конкретних потреб проекту.IP-ядра Altera, а також сторонні рішення та VHDL допомагають впорядкувати цей процес, забезпечуючи компоненти багаторазового використання, зменшуючи необхідність почати з нуля та мінімізувати помилки дизайну на ранній стадії.

Крок 2: Перехід до розробки програмного забезпечення

Після завершення дизайну обладнання SOPCBUILDER автоматично генерує комплект розробки програмного забезпечення (SDK), пристосований до налаштованих компонентів.Цей SDK спрощує перехід до програмного забезпечення, гарантуючи, що програмне забезпечення ідеально узгоджується з дизайном обладнання.Ви можете використовувати різні мови програмування, починаючи від складання до C/C ++ для написання, компіляції та налагодження програмного забезпечення системи, підвищуючи гнучкість та творчість у процесі розробки.

Крок 3: Реалізація системи

Наступним кроком є ​​як апаратне, так і програмне забезпечення, є реалізація системи.Цей процес дотримується встановленої послідовності: запуск Quartus II, налаштування процесора в SOPCBUILDER та проектування платі NIOS II.Кожен з цих кроків базується на попередньому, створюючи ітеративний робочий процес, який заохочує постійну уточнення та оптимізацію протягом усього проекту.

Крок 4: Навчання з досвіду

Застосовуючи уроки, отримані з попередніх проектів.Ранні тестування та прототипування допомагають розкрити неефективність системи до того, як вони стануть головними проблемами.Ви можете використовувати ці уявлення, щоб зробити невеликі, але змістовні корективи їх методологій, що призводить до більш плавних процесів та більш надійних систем.Цей ітеративний підхід до вдосконалення гарантує, що кожен проект виграє від практичних, знань, а не покладатися виключно на теоретичні поняття.

Перспективи розвитку

Майбутнє системи на програмованому чіпі (SOPC) полягає в його здатності інтегрувати різні технології, такі як PLD (програмовані логічні пристрої) та ASIC (специфічні для додатків інтегровані схеми), в одне, гнучке рішення, яке є більш економічним ефективнимніж традиційні методи.Ця інтеграція дозволяє SOPC поєднувати такі компоненти, як процесори, DSP, пам'ять та iOS на одному мікросхемі, що робить його пристосованим та масштабованим для галузей, що потребують швидкого технологічного прогресу.Прогрес у дослідженні SOPC керується співпрацею в таких галузях, як комп'ютерна інженерія, матеріалознавство та розробка програмного забезпечення, що призводить до кращих інструментів для більш швидкого розгортання та легкої інтеграції.Нові тенденції показують, що інтеграція AI та машинного навчання з SOPC може ще більше підвищити продуктивність системи, особливо в обробці даних та автономних технологіях.У фінансовому плані SOPC пропонує довгострокові заощадження шляхом скорочення часу та витрат на розробку продукції, що робить його привабливим варіантом для технологічних компаній, які шукають ефективних рішень.Маючи потенціал уніфікувати декілька системних функцій на одному мікросхемі, очікується, що SOPC продовжить сприяти інноваціям у розробці напівпровідників, що спонукає до постійних досліджень розблокувати нові програми та можливості.

Застосування технології SOPC

Зростаюча актуальність технології SOPC (Система програмованого чіпа) може спостерігатися в трьох полях:

Інтеграція в вбудованих системах

Технологія SOPC вдосконалює вбудовані системи шляхом консолідації декількох функцій на одному мікросхемі, підвищуючи загальну ефективність та продуктивність системи, оптимізуючи споживання електроенергії.Ця оптимізація дозволяє обробляти, корисні в системах автомобільного управління та побутової електроніки.Майстерність використання SOPC для розробки мікропрограмного забезпечення розширює горизонт для налаштування та масштабованості, демонструючи плавний перехід від звичайних методик до сучасних інновацій.Пристосований характер технології SOPC дає можливість швидко коригувати системи для відповідності змінам галузевих стандартів та очікувань споживачів.

Вплив на телекомунікації

У рамках телекомунікацій технологія SOPC просуває обробку сигналів шляхом управління швидкісними передачами даних та обробкою складних схем модуляції, що робить його наріжним каменем для сучасної мережевої інфраструктури.Його практичне використання підтримує створення протоколів нового покоління та підвищує потужність поточних систем без додаткових витрат на апаратне забезпечення.Крім того, технологія SOPC підвищує надійність мережі зв'язку та безпеку за рахунок ефективної виправлення помилок та надійного шифрування, що підтверджує нову епоху покращеного цифрового зв’язку.

Перетворення в промисловому автоматизації

У сфері промислової автоматизації SOPC оптимізує процеси управління та точність в операціях.Інтегруючи рішення SOPC, промисловості виграють від попереднього виявлення несправностей та безшовної інтеграції пристроїв IoT, що сприяє прогнозованому обслуговуванню та більш високому робочому періоді.Поєднання технології SOPC з машинним навчанням відкриває шляхи для систем для отримання адаптивних можливостей прийняття рішень, революції традиційних методів виробництва та заохочення реалізації розумних заводів.Цей підхід до перспективного мислення дає уявлення про майбутні тенденції, які підкреслюють промислову ефективність та стійкість.
