TMS320C6421ZWT5 DSP Огляд: функції, альтернативи, технічні характеристики та додатки

У цій статті ви дізнаєтесь про TMS320C6421ZWT5, цифровий процесор сигналу (DSP), зроблений Texas Instruments.Ми розберемося з тим, як це працює, і ключові функції, які роблять його корисним у різних системах.Ви також побачите діаграми, технічні характеристики, програми та прості кроки для їх програмування.Зрештою, ви зрозумієте, де і чому використовується ця мікросхема.

Каталог

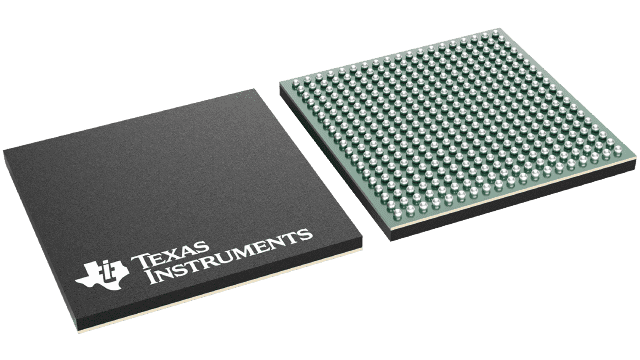

Що таке TMS320C6421ZWT5?

З TMS320C6421ZWT5 є високоефективним цифровим сигнальним процесором (DSP), розробленим Texas Instruments як частину його сімейства TMS320C64X+.Побудований на архітектурі Velociti.2 VLIW, цей пристрій забезпечує потужні показники обробки з фіксованою точкою, розроблену для інтенсивної обробки сигналів у сучасних вбудованих системах.Завдяки швидкістю годин, що досягають до 500 МГц, він здатний виконувати кілька інструкцій за цикл, що робить його придатним для широкого спектру передових завдань обробки.Належачи до більш широкої платформи TMS320C6000 DSP, серія C6421 переносить фокус Texas Instruments на масштабованих та сумісних з кодами рішення.У рамках перевіреної родини процесорів, довірених у всьому світі, TMS320C6421ZWT5 пропонує надійний фундамент для довгострокових конструкцій.

Шукаєте TMS320C6421ZWT5?Зверніться до нас, щоб перевірити поточні акції, час виконання та ціни.

Моделі CAD TMS320C6421ZWT5

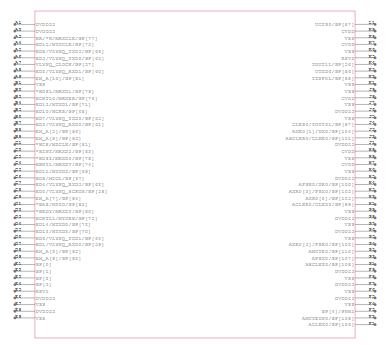

TMS320C6421ZWT5 Символ

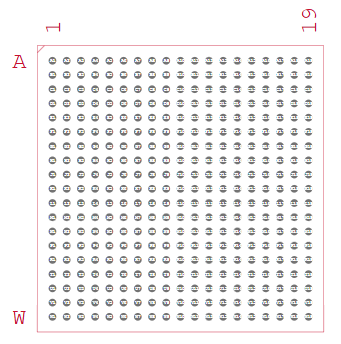

TMS320C6421ZWT5 Слід

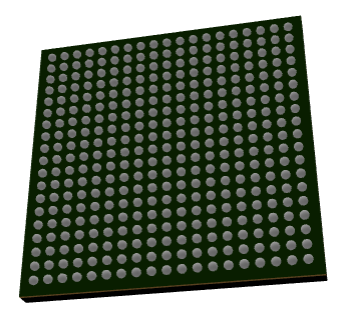

TMS320C6421ZWT5 3D -модель

TMS320C6421ZWT5 Особливості

• Високопродуктивне ядро ​​DSP

Пристрій працює від Velociti.2 ™ VLIW Core, здатного виконувати до восьми інструкцій за один цикл.Ця архітектура забезпечує дуже високу пропускну здатність, що робить її ідеальною для складних завдань щодо обробки сигналів.

• Ефективні мультиплікатори та Alus

Він інтегрує шість арифметичних логічних одиниць (ALUS) та двох потужних мультиплікаторів, які можуть одночасно обробляти декілька операцій.Ця конструкція підтримує інтенсивні математичні операції, такі як фільтрація, модуляція та кодування.

• Гнучка пам'ять на мікросхемі

Процесор включає кеш -програму 16 кб, кеш даних 48 кб та 64 кб уніфікованої пам'яті L2.Ці внутрішні ресурси зменшують затримку та підтримують швидше виконання додатків.

• Інтерфейси DDR2 та Flash Memory

Чіп оснащений 16-бітним контролером DDR2 SDRAM та 8-бітним асинхронним еміфом для зовнішньої пам’яті, як Нор та Нанд Флеш.Ця гнучкість дозволяє розширити пам'ять для більших програм.

• Універсальна периферійна підтримка

Він забезпечує широкий спектр інтерфейсів, включаючи UART, I²C, MCBSP, MCASP з SPDIF та 16-бітний інтерфейс хост-порту.Вони роблять процесор дуже пристосованим для телекомунікацій, аудіо та промислових систем.

• Посилений контролер DMA (EDMA)

64-канальний покращений контролер DMA підтримує швидку передачу даних між пам'яттю та периферійними пристроями.Це зменшує навантаження процесора та покращує загальну продуктивність системи.

• Мережа та підключення

Чіп інтегрує 10/100 Ethernet Mac із підтримкою MII/RMII та інтерфейсом VlynQ для зовнішнього підключення.Ці функції роблять його придатним для вбудованих програм з підтримкою мережі.

• Багатий загальний призначення вводу/виводу

Маючи до 111 мультиплексованих штифтів GPIO та трьох виводів ШІМ, DSP пропонує чудову гнучкість для управління системним управлінням та користувальницького взаємозв'язку.Це забезпечує легку інтеграцію в широкий спектр апаратних конструкцій.

• Операція низької напруги

Він працює з основною напругою 1,05 В або 1,2 В та рівня вводу/виводу 1,8 В або 3,3 В. Цей баланс енергоефективності та гнучкості робить його надійним для вбудованих конструкцій.

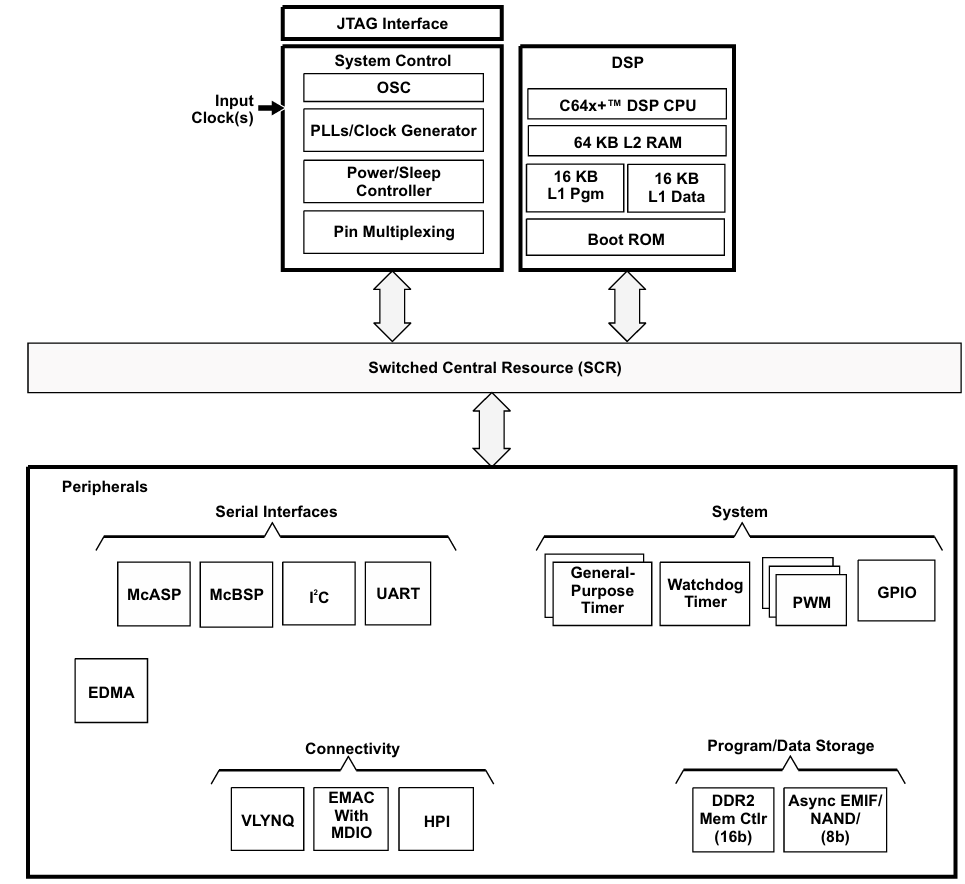

TMS320C6421 Функціональна блок -схема

Функціональна блок -схема TMS320C6421ZWT5 підкреслює, як процесор поєднує в собі своє ядро, пам'ять та периферійні пристрої для роботи разом.У центрі знаходиться процесор C64X+ DSP з L1 та L2 Pmarty Plus Boot ROM, що забезпечує швидкий доступ до даних та швидкий запуск.Блоки управління системою, такі як генератори, PLLS та управління електроенергією, генерація годинника, режими низької потужності та маршрутизацію сигналу.

Усі частини пов'язані через комутаний центральний ресурс (SCR), який діє як основна шина для потоку даних.Процесор включає послідовні інтерфейси, такі як UART, I²C, MCBSP та MCASP, підтримуються потужним контролером EDMA для високошвидкісних передач даних.У ньому також є таймери, функції сторожової діяльності, ШІМ та GPIO для загального управління системою.

Для підключення пристрій пропонує Ethernet Mac з MDIO, Vlynq та інтерфейсом хост -порту, що робить його гнучким для роботи в мережі та зовнішньому зв'язку.Розширення пам'яті підтримується через контролер пам'яті DDR2 та асинхронний еміф для NAND або NOR Flash.Разом ці блоки показують, як чіп будується для обробки інтенсивної обробки з ефективною пам'яттю та широкими параметрами підключення.

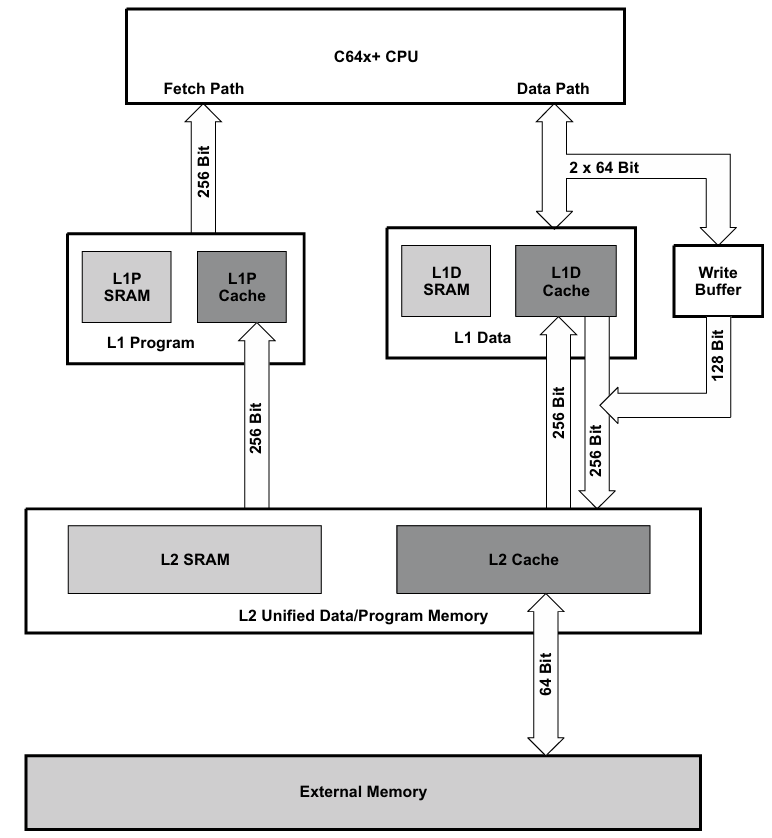

C64x+ архітектура пам'яті кешу

Архітектура пам'яті C64X+ в TMS320C6421ZWT5 побудована для надання процесора швидкого доступу до інструкцій та даних.Він починається з пам'яті L1, яка розділена на дві частини: програма L1 (L1P) для інструкцій та даних L1 (L1D) для даних.Обидва включають SRAM та кеш, з'єднані з процесором з широкими 256-бітними шляхами для високошвидкісних переказів.

За цим пам'ять L2 працює як більший, уніфікований простір як для даних, так і для програм.Він має SRAM і кеш, і підключається до зовнішньої пам'яті через 64-бітну шину.Буфер запису допомагає прискорити зберігання даних, обробляючи записи на задньому плані.Ця багатошарова конструкція зберігає часто використовувані дані близько до процесора, при цьому все ще дозволяє отримати доступ до більшої зовнішньої пам'яті при необхідності.

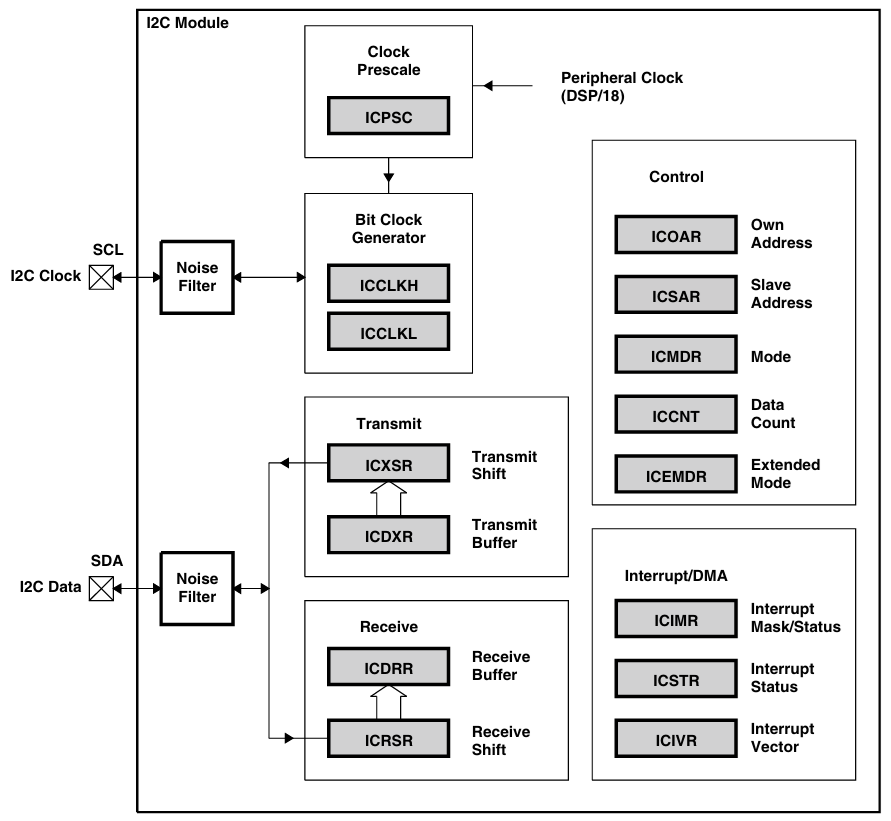

Діаграма блоку модуля I2C

Модуль I²C у TMS320C6421ZWT5 керує зв'язком через два лінії I²C, SCL для годинника та SDA для даних.Обидва сигнали проходять через шумові фільтри, щоб підтримувати перенесення стабільною.Готово -прескалер та генератор годинного годинника встановлюють правильну швидкість для зв'язку.

Модуль має окремі шляхи для надсилання та отримання даних.Блок передачі містить дані в буфері перед тим, як відправити його, а блок прийому зберігає вхідні дані перед передачею їх у процесор.Блок управління керує адресами, режимами та підрахунками даних, щоб пристрій міг працювати як головний, так і підлеглий.

Він також включає підтримку переривання та DMA, які допомагають автоматично обробляти передачу даних, не потребуючи процесора постійно перевіряти.Це робить інтерфейс I²C надійним та ефективним для підключення DSP із зовнішніми пристроями.

Технічні характеристики TMS320C6421ZWT5

Тип	Параметр
Виробник	Техаські інструменти
Серія	TMS320C642X
Упаковка	Лоток
Статус частини	Активний
Тип	Фіксована точка
Інтерфейс	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
Частота годинника	500 МГц
Ненулейна пам'ять	ROM (64 KB)
На мікросхемі оперативної пам’яті	96 кб
Напруга - I/O	1,8 V, 3,3 V
Напруга - ядро	1,05 В, 1,20 В
Робоча температура	0 ° C ~ 90 ° C (TJ)
Монтажний тип	Поверхневе кріплення
Пакет / кейс	361-LFBGA
Пакет пристроїв постачальника	361-NFBGA (16 × 16)
Базовий номер товару	TMS320

Програми TMS320C6421ZWT5

1. Телекомунікаційні та бездротові системи

TMS320C6421ZWT5 широко використовується в телекомунікаційній інфраструктурі та бездротових пристроях через його високошвидкісну потужність обробки сигналів.Він обробляє такі завдання, як модуляція, демодуляція та кодування каналів, які хороші на базових станціях, шлюзах та широкосмуговому обладнанні.Завдяки інтегрованій підтримці Ethernet Mac та DDR2, він забезпечує як підключення, так і пропускну здатність пам'яті, необхідні для зв'язку.

2. Обробка аудіо та сигналів

Цей DSP добре підходить для аудіосистемів, які потребують високоефективних обчислень та низької затримки.Він може запускати багатоканальні голосові кодекси, виконувати шумне скасування та вчасно обробляти аудіо ефекти.Такі інтерфейси, як MCBSP та MCASP, полегшують з'єднання з аудіо обладнанням, забезпечуючи надійну та якісну звукову продуктивність.

3. Зображення та відеопрограми

C6421 також може бути застосований до зображень та відео завдань, які вимагають швидкої обробки даних.Його ядро ​​DSP дозволяє йому підтримувати функції стиснення, декомпресії та посилення для камер, систем спостереження та вбудованих пристроїв зору.Використовуючи свої можливості паралельного виконання, він дозволяє ефективно обробляти зображення та відео -потоки.

4. Промисловий та вбудований контроль

У промисловій та офісній автоматизації пристрій оцінюється за його інтеграцію таймерів, GPIO, ШІМ та DMA, які забезпечують жорстке управління системою.Він використовується в таких програмах, як принтери, сканери, контролери двигуна та вбудовані блоки автоматизації.Його ефективні режими потужності та швидкісна обробка допомагають забезпечити надійну продуктивність, зберігаючи споживання енергії низьким.

TMS320C6421ZWT5 Подібні частини

Специфікація	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
Основна архітектура	C64x+ velociti.2 Vliw dsp	C64x+ velociti.2 Vliw dsp	C64x+ velociti.2 Vliw dsp	C64x+ velociti.2 Vliw dsp	C64x+ velociti.2 Vliw dsp
Швидкість годинника	500 МГц	500 МГц	600 МГц	500 МГц	До 720 МГц (вищий рівень)
Продуктивність (MIPS)	~ 4000 при 500 МГц	~ 4000 при 500 МГц	~ 4800 при 600 МГц	~ 4000 при 500 МГц	Вище, до ~ 8000 MIPS
Пам'ять на мікросхемі	L1p 16 KB, L1d 48 KB, L2 64 KB	L1p 16 KB, L1d 48 KB, L2 64 KB	L1p 16 KB, L1d 48 KB, L2 64 KB	L1p 16 KB, L1d 48 KB, L2 64 KB	Доступні більші варіанти L2
Розмір ПЗУ	64 KB Boot ROM	64 KB Boot ROM	64 KB Boot ROM	64 KB Boot ROM	64 KB Boot ROM
Зовнішня підтримка пам'яті	DDR2 (16-бітний), Еміфа (8-бітний)	DDR2 (16-бітний), Еміфа (8-бітний)	DDR2 (16-бітний), Еміфа (8-бітний)	DDR2 (16-бітний), Еміфа (8-бітний)	DDR2 (16-бітний), Еміфа (8-бітний)
Ethernet Mac	10/100 мб/с з mdio	10/100 мб/с з mdio	10/100 мб/с з mdio	10/100 мб/с з mdio	10/100 мб/с з mdio
Робоча температура	0 ° C до 90 ° C (комерційна)	0 ° C до 90 ° C (комерційна)	0 ° C до 90 ° C (комерційна)	–40 ° C до +125 ° C (промисловий)	0 ° C до 90 ° C (комерційна)
Пакет	361-контакт NFBGA (16 × 16 мм)	361-контакт NFBGA (різниця. Маркування)	361-контакт NFBGA	361-контакт NFBGA	361-контакт NFBGA
Заявки	Телеком, аудіо, вбудований	Телеком, аудіо, вбудований	Критичний телекомунікацій	Промислове/суворі середовища	Telecom та VoIP вищого класу

Етапи програмування TMS320C6421ZWT5

Процес, як правило, переходить від налаштування середовища до написання, налагодження та розгортання оптимізованого коду DSP.

1. Встановіть інструменти розробки

Перший крок - це налаштування коду Composer Studio (CCS), інтегрованого середовища розробки TI.Це програмне забезпечення надає інструменти компілятора, асемблера, налагоджувача та управління проектами, спеціально розроблені для сім'ї DSP C6000.Без цієї установки програмування та тестування обладнання DSP не було б можливим.

2. Створіть новий проект

У CCS почніть із створення нового проекту, налаштованого для пристрою TMS320C6421.Сюди входить вибір належних параметрів компілятора, файли команд Linker та шаблони коду запуску.Правильна установка проекту гарантує, що карта пам'яті та системні ресурси узгоджуються з обладнанням.

3. Напишіть код програми

Програми можна записати в C для загальної логіки або в зборі для критичних продуктивності.Багато хто користується архітектурою C64X+ VLIW, що дозволяє паралельно виконувати кілька інструкцій.Оптимізація циклів та використання специфічних для DSP внутрішніх може значно підвищити ефективність.

4. Компілювати та оптимізувати

Після кодування програма складається та збирається в інструкції з машин.Компілятор TI включає функції оптимізації, такі як програмне забезпечення та розгортання петлі, щоб максимізувати пропускну здатність.На цьому етапі програміст гарантує, що швидкість виконання та використання пам'яті відповідають вимогам додатків.

5. Посилання та завантаження

Файли складених об'єктів пов'язані відповідно до карти пам'яті пристрою, розміщення коду та даних у правильних внутрішніх та зовнішніх областях пам'яті.Після зв'язку двійковий завантажений на DSP через налагоджувач JTAG.Це готує систему до виконання апаратного забезпечення.

6. Налагодження обладнання

Використовуючи CCS, ви можете встановити точки розриву, контролювати регістри та переходити через інструкції, поки DSP працює.Налагодження апаратного забезпечення виявляє поведінку, наприклад, використання кеша, переривання та передача даних.Цей процес забезпечує правильність функцій програми в фактичних умовах експлуатації.

7. Розгортання та монітор

Після завершення тестування програма розгортається для автономного виконання в цільовій системі.Ви все ще можете використовувати CCS для моніторингу продуктивності, тонко налаштованого розподілу пам'яті або зменшення споживання електроенергії.Цей заключний крок підтверджує, що DSP працює надійно та готова до практичних програм.

TMS320C6421ZWT5 Переваги та недоліки

Переваги

• Висока продуктивність DSP з фіксованою точкою з паралелізмом VLIW

• Сумісність коду вгору зі старими пристроями C6000

• Багатий набір інтегрованих периферійних пристроїв зменшує зовнішні компоненти

• Сильна екосистема розвитку за допомогою CCS та інструментів оптимізації

• Гнучка архітектура кешу та пам'яті для більшої обробки даних

Недоліки

• Немає динамічної напруги або масштабування частоти для економії потужності

• Більш високе споживання електроенергії порівняно з низькою потужністю DSP

• Не вистачає вбудованих функцій безпеки для безпечного завантаження або захисту

• Менше підходить для портативних або акумуляторних додатків

• Фіксований профіль продуктивності з обмеженою пристосованою для мобільного використання

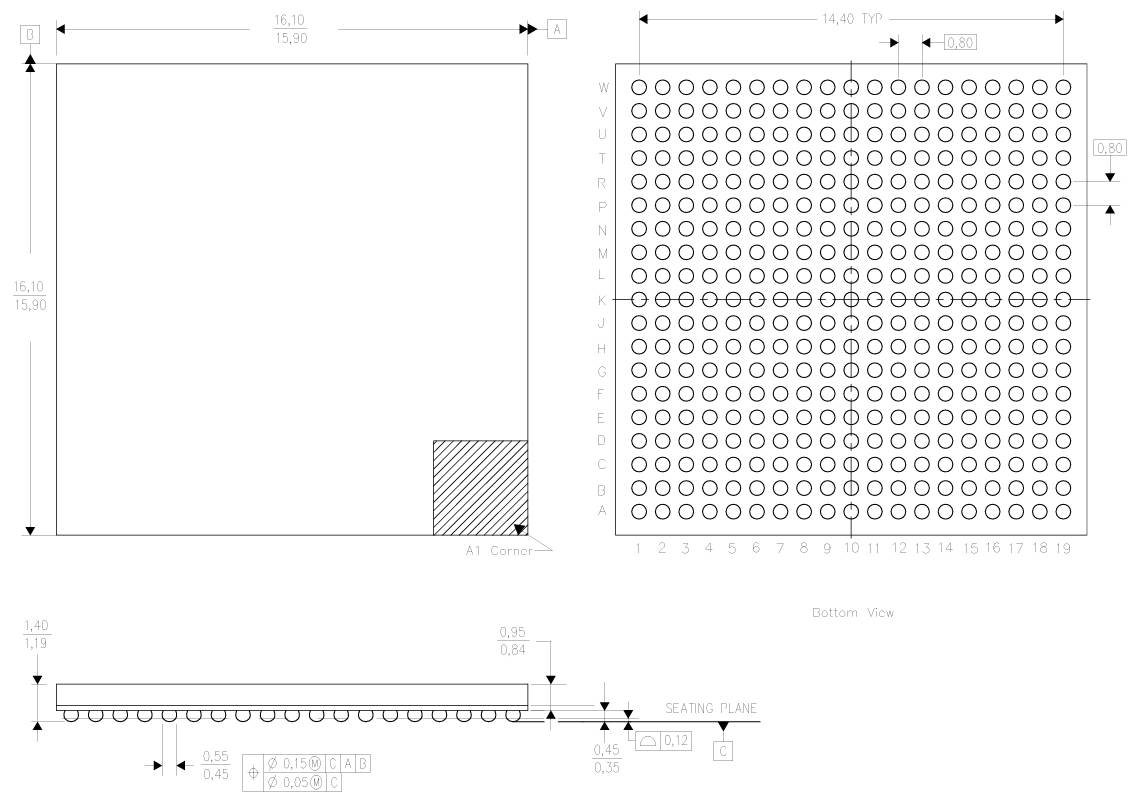

Розміри упаковки TMS320C6421ZWT5

Тип	Параметр
Тип пакету	NFBGA (361-м'яч, ZWT)
Масив кулькової сітки	16 × 16
Кількість шпильок	361
Загальна довжина (L)	17,5 мм
Загальна ширина (W)	15,45 мм
Діапазон розмірів тіла	15,90 мм - 16,10 мм
Куля	0,80 мм
Діаметр кульки	0,45 мм - 0,55 мм
Висота упаковки (h)	1,19 мм - 1,40 мм
Висота м'яча (протистояння)	0,35 мм - 0,45 мм
Толерантність до літака	± 0,12 мм
Кутовий індекс (A1)	Позначений довідковий куточок

TMS320C6421ZWT5 Виробник

TMS320C6421ZWT5 виробляється Техаські інструменти (TI), провідна американська напівпровідникова компанія зі штаб -квартирою в Далласі, Техас.TI відомий у всьому світі своїми інноваціями в аналогових та вбудованих технологіях переробки, що забезпечує рішення, які живлять широкий спектр галузей, включаючи телекомунікації, автомобільну, промислову автоматизацію та побутову електроніку.Маючи десятиліття досвіду в розробці високопродуктивних цифрових процесорів сигналів, TI встановив сімейство TMS320 як наріжний камінь для програм для обробки сигналів.Компанія також підтримує комплексні інструменти дизайну, програмне забезпечення та документацію, забезпечуючи надійну інтеграцію своїх продуктів DSP в розширені вбудовані системи.

Висновок

TMS320C6421ZWT5 виділяється своєю сильною продуктивністю з фіксованою точкою, гнучкою системою пам'яті та багатим підключенням, що відповідає вимогам додатків у комунікаціях, аудіо, відео та автоматизації.Його дизайн робить розробку ефективною через Studio Composer Studio з інструментами для оптимізації та налагодження апаратного забезпечення.Процесор забезпечує хорошу масштабованість, сильну інтеграцію та широку підтримку, хоча він торгує деякими функціями економії електроенергії та безпеки.В цілому він пропонує надійний баланс продуктивності, пам'яті та інтерфейсів, що підтримується екосистемою TI та перевіреною платформою C6000, що робить її практичним вибором для вбудованих проектів.
