TMS320C6713BZDP225 Посібник DSP: Особливості, Покін, додатки, альтернативи та таблиця даних

Цей посібник стосується TMS320C6713BZDP225, високошвидкісного цифрового сигнального процесора (DSP).Це пояснює, як працює чіп, те, що він використовується, і чому це сильний вибір для робочих місць, які потребують швидкої та точної обробки.Посібник охоплює ключові функції чіпа, такі як його швидкість 225 МГц, підтримка з плаваючою комою, велика пам’ять та корисні вбудовані інструменти, такі як аудіопорти та інтерфейси пам'яті.Він також показує, як його підключити, як програмувати його поетапно, де його можна використовувати та які інші подібні частини ви можете вибрати, якщо потрібно.

Каталог

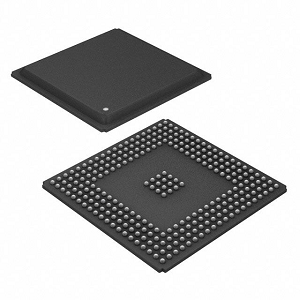

TMS320C6713BZDP225 Огляд

З TMS320C6713BZDP225 є потужним процесором цифрового сигналу з плаваючою комою (DSP), призначеним для вирішення високошвидкісних та високоточних завдань.Належать до платформи DSP TMS320C6000 ™, зокрема сімейство C67X, ця мікросхема працює зі швидкістю тактової швидкості 225 МГц і забезпечує до 1350 Мфлоп і 1800 MIPS переробної потужності.Побудований навколо архітектури вдосконаленої дуже довгої інструкції (VLIW), воно може виконувати до восьми інструкцій паралельно за цикл.Пристрій інтегрує 264 кб оперативної пам’яті на мікросхемі та підтримує зовнішню пам'ять, як SRAM та SDRAM, через 32-бітний інтерфейс зовнішньої пам'яті (EMIF).Він також пропонує надійну периферійну підтримку, включаючи багатоканальні аудіо-порти (MCASP), буферизовані послідовні порти (MCBSP), 16-бітний інтерфейс хост-порту (HPI) та 16-канальний контролер EDMA для ефективного руху даних.

Забезпечте свої основні замовлення TMS320C6713BZDP225 сьогодні, щоб ваші проекти працювали без зволікань.

TMS320C6713BZDP225 CAD моделі

TMS320C6713BZDP225 Символ

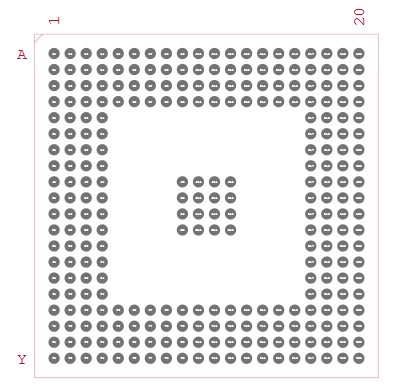

TMS320C6713BZDP225 Слід

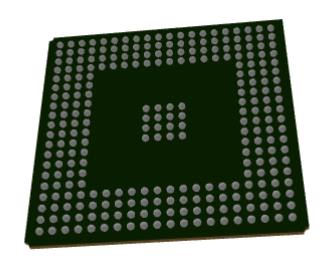

TMS320C6713BZDP225 3D -модель

TMS320C6713BZDP225 Особливості

Основна архітектура: Процесор заснований на архітектурі VLIW, що дозволяє йому виконувати до восьми інструкцій паралельно під час кожного тактового циклу.Ця архітектура максимізує пропускну здатність та ефективність, що робить мікросхему придатним для обчислювальних додатків, таких як обробка та аналіз сигналів.

Швидкість годинника: Працюючи з частотою 225 МГц, мікросхема забезпечує високошвидкісні можливості обробки.Ця годинна швидкість забезпечує збалансований компроміс між продуктивністю та споживанням електроенергії, що добре вбудованих та промислових систем.

Виконання: З можливістю виконувати до 1350 мільйонів операцій з плаваючою точкою в секунду (MFLOPS) та 1800 мільйонів інструкцій в секунду (MIPS), цей DSP ефективно обробляє складні алгоритми та масштабні чисельні обчислення.

Пам'ять на мікросхемі: Процесор інтегрує 264 кб швидкої пам'яті на мікросхемі.Це дозволяє швидко отримати доступ до важливих даних та інструкцій, зменшення затримки та покращення швидкості виконання.

Зовнішній інтерфейс пам'яті: Виділений 32-бітний зовнішній інтерфейс пам'яті (EMIF) підтримує широкий діапазон зовнішніх пристроїв пам'яті, включаючи SRAM, SDRAM та Flash.Це дозволяє системі розширювати ємність пам'яті на основі вимог програми.

Робоча напруга: Чіп працює на низькій основній напрузі 1,26 В для мінімізації використання електроенергії, зберігаючи сумісність із стандартами вводу/виводу 3,3 В, що є поширеним у багатьох вбудованих системах.

Багатоканальні аудіосеріальні порти: Він включає два інтерфейси MCASP для передачі та отримання багатоканальних аудіо даних.Ці порти важливі для таких програм, як змішування аудіо, розпізнавання голосу та обробка цифрової музики.

Багатоканальні буферизовані серійні порти : Два MCBSPS пропонують високошвидкісну серійну комунікацію для взаємодії з кодеками, цифровими датчиками або іншими серійними пристроями.Вони забезпечують гнучкість у передачі як аудіо та контрольних даних.

Інтерфейс хоста-порту (HPI): 16-бітний HPI забезпечує швидкий та прямий канал зв'язку між DSP та хост-процесором, що дозволяє ефективно обміняти дані під час налагодження системи або операцій.

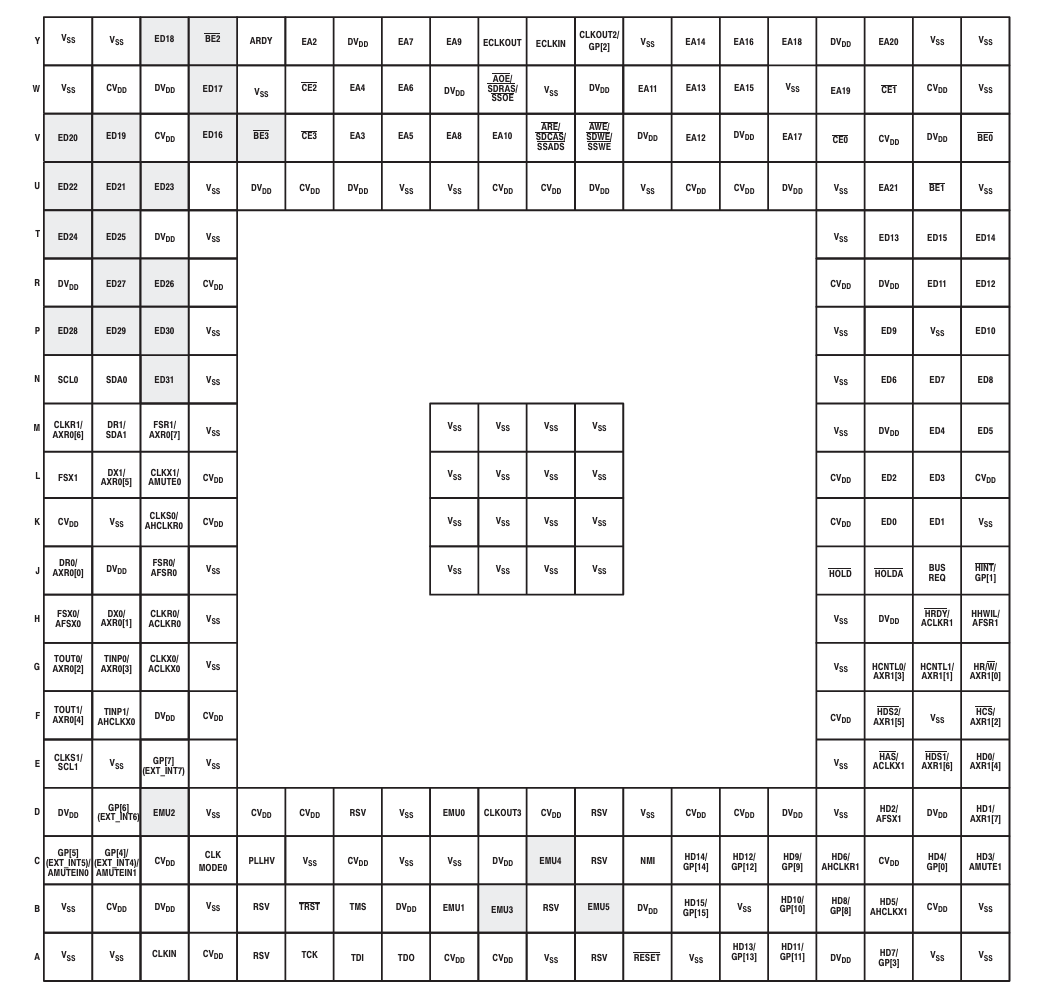

TMS320C6713BZDP225 Діаграма розвороту

Ця діаграма розвороту показує, як кожне з'єднання (або "куля") розташований на дні мікросхеми TMS320C6713BZDP225, який використовує 225-кульовий пакет BGA.Рядки (A до Y) та стовпці (від 1 до 15) утворюють сітку, і кожен квадрат показує, яку функцію або джерело живлення присвоюються цьому місці.У мікросхемі є багато штифтів потужності, як VSS (земля) та CVDD або DVDD (джерело живлення), які розповсюджуються навколо, щоб мікросхема була рівномірно.Шпильки, як Clkin, Reset, TMS, TDI та TDO біля дна, використовуються для програмування та налагодження за допомогою JTAG.

Інші шпильки підключають процесор до зовнішніх частин, таких як пам'ять та інші пристрої.До них відносяться адресні лінії (EAX), лінії даних (EDX), Chip Selects (CEX) та сигнали управління (Hold, Busreq тощо).Ви також побачите шпильки для серійного спілкування, як MCBSP, та I/OS загального призначення (GPIO), що робить чіп гнучким для багатьох конструкцій.У середині мікросхеми є більше VSS та штифтів VDD, згрупованих разом, щоб допомогти при стабільній потужності та тепловому балансі.Цей макет допомагає процесору безперебійно працювати, тим більше, що він розроблений для високошвидкісних завдань цифрової обробки сигналів.

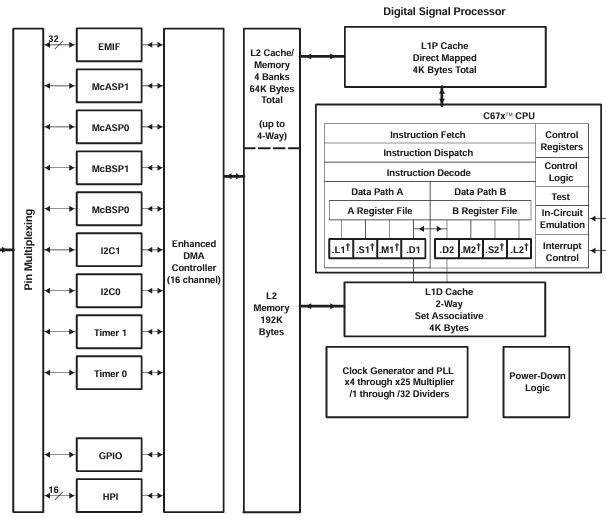

TMS320C6713B Функціональна блок -схема

Функціональна блок -схема TMS320C6713B, включаючи TMS320C6713BZDP225, показує, як працює цей цифровий процесор сигналу (DSP) та з'єднується з іншими компонентами.У центрі знаходиться C67X+ CPU Core, який використовує спеціальний тип дизайну під назвою VLIW (дуже довге слово інструкції).Це дозволяє одночасно виконувати до восьми інструкцій, що робить його дуже швидко для таких завдань, як обробка аудіо або сигналу.Процесор має два основні шляхи даних, шлях A і шлях B, кожен з яких має власний набір регістрів та одиниць для обробки математичних та логічних операцій.Це допомагає процесору швидко та ефективно обробляти складні розрахунки.

Для пам’яті DSP включає кеш L1 для інструкцій та даних (4 кб кожен) та більшу пам'ять L2 (192 КБ), які можуть діяти як кеш або використовувати безпосередньо.Також є контролер кешу/пам'яті, який керує до чотирьох блоків пам'яті 64 кб, допомагаючи прискорити доступ до даних.Чіп включає контролер DMA з 16 каналами для переміщення даних між пам'яттю та периферійними пристроями, не уповільнюючи процесор.Він підтримує різні інтерфейси, такі як EMIF для зовнішньої пам'яті, MCASP та MCBSP для серійного зв'язку, I2C, таймери, GPIO та HPI для взаємодії з хостами.Вони підключені за допомогою мультиплексування PIN -коду, що дозволяє гнучку конфігурацію на основі потреб проекту.Він також має систему годинника з PLL, яка регулює швидкість шляхом множення або розділення вхідного годинника та логіки пухлин, щоб зберегти енергію.Для налагодження та управління системою він включає емуляцію в замиканні та контроль переривання.

Технічні характеристики TMS320C6713BZDP225

Тип	Параметр
Виробник	Техаські інструменти
Серія	TMS320C67X
Упаковка	Лоток
Статус частини	Активний
Тип	Плаваюча точка
Інтерфейс	Хост -інтерфейс, I2C, MCASP, MCBSP
Частота годинника	225 МГц
Ненулейна пам'ять	Зовнішній
На мікросхемі оперативної пам’яті	264 кбб
Напруга - I/O	3.30 В
Напруга - ядро	1,26 В
Робоча температура	0 ° C ~ 90 ° C (TC)
Монтажний тип	Поверхневе кріплення
Пакет / кейс	272-BBGA
Пакет пристроїв постачальника	272-BGA (27x27)
Базовий номер товару	TMS320

Програми TMS320C6713BZDP225

Аудіо обробка

TMS320C6713BZDP225 широко використовується в аудіосистемах завдяки його можливостям та можливостям обробки високої плаваючої коми.Він ідеально підходить для таких завдань, як вирівнювання, фільтрація, скасування ехо, генерація звукових ефектів та динамічний контроль діапазону в цифрових змішувачах, процесорах ефектів та студійних передач.Його підтримка багатоканальних послідовних портів (MCASP та MCBSP) робить його ідеальним для операцій з введення/виводу аудіо, систем розпізнавання голосу, цифрових музичних інструментів та високоякісних систем підсилення звуку.

Телекомунікації

У галузі Telecom цей DSP відіграє роль у обробці високошвидкісних потоків даних та складних схем модуляції.Він використовується в обробці базової смуги в стільникових базових станціях та модемах.Можливість процесора керувати розширеними алгоритмами виправлення помилок, придушення ехо та стиснення даних забезпечує надійну передачу голосу та даних у мережах.Він також підтримує завдання формування мережевого трафіку та завдання обробки пакетів у маршрутизаторах та комутаторах, сприяючи ефективним та інтелектуальним системам зв'язку.

Медична візуалізація

TMS320C6713BZDP225 використовується в медичному обладнанні, таких як ультразвукові, КТ та МРТ -машини.Це забезпечує швидку обробку даних зображень, виконання таких функцій, як зменшення шуму, покращення краю та реконструкція зображень у часі.Завдяки потужним арифметичним одиницям та можливостям обробки пам’яті, цей DSP покращує чіткість зображення та зменшує діагностичні затримки.Його чутливість важлива для застосувань, коли моніторинг пацієнтів або процедури, керовані зображеннями, є чутливими до часу.

Промислова автоматизація

У середовищах промислового контролю цій DSP довіряють точному контролю двигуна, робототехніки та моніторингу.Він обробляє дані датчиків від двигунів та приводів, щоб забезпечити точне управління рухом, що важливо для машин ЧПУ, складальних ліній та робототехніки.Його швидка обробка сигналів забезпечує надійні системи управління зворотним зв'язком, забезпечуючи енергоефективність та безпеку експлуатації.Пристрій також використовується в розумних сенсорних мережах для проведення локального аналізу даних та зменшення навантаження на централізовані системи.

Автомобільні системи

У сучасних транспортних засобах цей DSP підтримує як інформаційні та безпечні програми.Він обробляє обробку аудіо- та відеоданих для систем розваг автомобілів, включаючи шумне скасування та покращення звуку.Більше того, ІТ обробляє дані датчиків у розширених системах допомоги драйверам (ADA), допомагаючи в виявленні об'єктів, попередженнях про від'їзд на смугу руху та адаптивному контролю.Його надійність та швидкість роблять його придатним для завдань у автомобільній електроніці.

Військові та аерокосмічні

TMS320C6713BZDP225 використовується в радіолокаційних, SONAR та захищених системах комунікацій у програмах оборонних програм.Він обробляє виявлення сигналів, фільтрування шуму та аналіз форми хвиль для систем спостереження та націлювання.В аерокосміці він підтримує декодування сигналу супутникового зв'язку та обробку телеметрії.Здатність процесора протистояти вимогам навантажень даних та забезпечити результати забезпечує надійність у міцних та високих умовах.

TMS320C6713BZDP225 Подібні частини

• TMS320C6713BGDP225

TMS320C6713BGDP225-це близький варіант TMS320C6713BZDP225, що ділиться тією ж швидкістю тактової швидкості 225 МГц та пакетом BGA 272 Ball.Основна відмінність полягає у внутрішній упаковці або незначних відмінностях у виробництві (часто пов'язані з варіантом оцінювання температури або матеріалами), які можуть впливати на ланцюг поставок або відповідність регуляторних норм для певних середовищ.Оскільки він пропонує однакові продуктивність та сумісність PIN-коду, він служить прямим заміною, що робить його однією з найбільш зручних альтернатив, якщо BZDP225 недоступний.

• TMS320C6713BZDP300

TMS320C6713BZDP300 підвищує продуктивність з швидшою швидкістю тактової швидкості 300 МГц, зберігаючи однакові вимоги до пакету та напруги BGA.Ця збільшена швидкість обробки дозволяє швидше виконувати алгоритми з плаваючою комою, що ідеально підходить для додатків, які вимагають більш високої пропускної здатності, наприклад, розширеної обробки звуку або збору даних.Для тих, хто прагне підвищити продуктивність системи без переробки обладнання, це чудове оновлення над версією 225 МГц.

• TMS320C6713BGDP300

TMS320C6713BGDP300 пропонує таку ж потужність обробки 300 МГц, що і BZDP300, але, як і BGDP225, він може включати незначні відмінності у внутрішніх матеріалах упаковки або складання.Він залишається сумісним з PIN-колом та функціонально однаковими у більшості випадків застосування.Це робить його відмінною високоефективною альтернативою, особливо для промислових або регульованих середовищ, де можуть знадобитися гнучкість та відповідність компонентів.

Етапи програмування TMS320C6713BZDP225

1. Налаштуйте середовище розвитку

Щоб розпочати програмування TMS320C6713BZDP225, ви повинні встановити композитор коду Composer (CCS), офіційне інтегроване середовище розробки Texas Instruments (IDE).Це середовище підтримує компіляцію, налагодження та управління проектами DSP.Підключіть набір для стартера DSP (DSK) або будь -яку підтримувану плату розробки через USB або інтерфейс JTAG до вашого ПК.Переконайтесь, що плата належним чином працює і що драйвери правильно встановлені.Після того, як CCS розпізнає апаратне з'єднання, ви готові налаштувати робочу область проекту.

2. Створіть та налаштуйте новий проект

Запустіть CCS та створіть новий проект, присвячений пристрою TMS320C6713.Виберіть відповідну цільову конфігурацію, зокрема виберіть ядро ​​DSP C6713.Після цього, налаштуйте налаштування компілятора та лінкера, вони включають визначення розділів пам'яті, уточнення каталогів та регулювання прапорів оптимізації.Якщо ви використовуєте будь-які сторонні бібліотеки або ядро ​​DSP/BIOS TI, це також етап, коли ви додаєте їх до середовища проекту.

3. Розробіть код програми

Настав час написати фактичну програму.Код може бути записаний у C для простоти або в складі для максимальної продуктивності.C6713 підтримує високоефективне виконання алгоритмів DSP, а TI пропонує оптимізовані бібліотеки DSP (наприклад, DSPLIB, IMGLIB) для прискорення розвитку.Переконайтеся, що проектуйте з урахуванням управління пам'яттю, ефективно використовуючи внутрішню оперативну пам’ять, організовуючи більші дані у зовнішній пам'яті через EMIF.Обробка сигналів часто передбачає швидке виконання циклу, обробку буфера та управління перериванням, тому відповідно структуруйте свою логіку.

4. Будуйте та налагоджуйте додаток

За допомогою готового вихідного коду використовуйте CCS для створення проекту.Процес збірки збирає код і пов'язує його для створення виконуваного (.out) файлу.Завантажте цей вихід у DSP через CCS.Потім ви можете розпочати процес налагодження за допомогою інструментів CCS, встановлення точок розриву, спостереження за змінними, перевірити регістри та переглянути інструкції.Цей крок важливий для зловживання логічними або термінами часу, особливо у завданнях обробки сигналів.

5. Перевірте та оптимізуйте

Після того, як ваша програма працює без помилок, виконайте функціональне тестування, щоб переконатися, що вона поводиться за призначенням у практичних випадках використання.Використовуйте інструменти профілювання та тестування CCS для вимірювання показників продуктивності, таких як цикли інструкцій, використання пам'яті та затримки обробки.На основі цих розумінь оптимізуйте свій код для швидкості виконання та ефективності ресурсів.Загальні методи оптимізації включають розгортання циклу, мінімізацію доступу до пам'яті та використання паралельної архітектури інструкцій ядра VLIW DSP.

6. Розгорніть програму

Після тестування та оптимізації підготуйте остаточну збірку, готову до виробництва.Якщо DSP збирається працювати самостійно, вам потрібно буде запрограмувати програму в нелалітній флеш-пам'ять, щоб вона автоматично завантажувалася при живці.Цей крок може знадобитися інструменти, такі як конфігурація Flash або Bootloader.Нарешті, задокументуйте процес налаштування, карту пам'яті, структуру вихідного коду та поведінку системи для підтримки майбутнього розвитку, оновлень або налагодження.

TMS320C6713BZDP225 Переваги

Точність з плаваючою комою

TMS320C6713BZDP225 забезпечує нативну підтримку операцій з плаваючою комою, що відрізняє його від багатьох DSP з фіксованою точкою.Ця здатність значно спрощує розробку складних математичних алгоритмів, усуваючи необхідність ручного масштабування та управління арифметикою фіксованої точки.Точність з плаваючою комою є цінною під час роботи з широкими динамічними діапазонами або чутливими даними, гарантуючи, що результати є більш точними та простішими у підтвердженні при тестуванні.

Ефективна архітектура

В основі TMS320C6713BZDP225 лежить дуже довга архітектура слова (VLIW), яка дозволяє процесору виконувати до восьми інструкцій одночасно за годинник.Цей паралелізм суттєво підвищує пропускну здатність, що робить чіп добре підходить для обчислювальних важких додатків, таких як FFT, фільтрація або адаптивні циклі управління. Це означає можливість впровадження більш вдосконалених алгоритмів у більш жорстких обмеженнях часу, що оптимізує загальну продуктивність системи, не вимагаючи декількох процесорів або спільних протоцесорів.Архітектура призначена для ефективного використання паралелізму на рівні інструкцій, що сприяє зменшенню затримки та покращення швидкості виконання.

Міцна периферійна інтеграція

DSP побудований з універсальними можливостями вводу/виводу та пам’яттю, включаючи багатоканальні аудіосеріальні порти (MCASP), багатоканальні буферизовані послідовні порти (MCBSP) та потужний 32-бітний інтерфейс зовнішньої пам'яті (EMIF).Ці інтерфейси полегшують інтеграцію з різними зовнішніми пристроями, такими як аудіокодекси, датчики, перетворювачі даних або зовнішня пам’ять оперативної пам’яті/флеш.Інтегровані периферійні пристрої зменшують потребу у зовнішній логіці клею або процесорів, що допомагає впорядкувати проектування системи та зниження витрат на розробку.

TMS320C6713BZDP225 Розміри упаковки

• Тип пакету: Масив пластикової кулькової сітки (PBGA)

• Розмір тіла:

Номінальний: 24,20 мм × 24,20 мм

Мінімум: 23,80 мм × 23,80 мм

Максимум: 24,20 мм × 24,20 мм (зовнішній край)

• Куля: 1,27 мм типовий

• Діаметр кульки: 0,90 мм (номінальний), 0,60 мм (хв)

• Висота пакету: 1,22 мм (макс), 1,12 мм (хв)

• Літак для сидіння до кульового центру: 0,15 мм

• Кульовий масив: 20 × 20 сітки з деякими відсутніми положеннями (загалом 272 м'ячів)

• Контурний код пакету: S-PBGA-N272

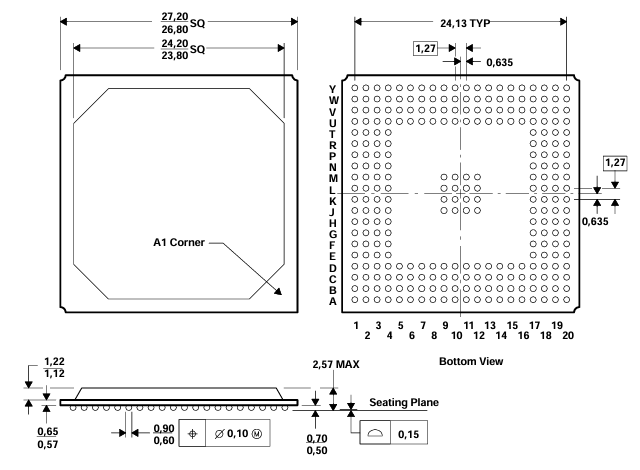

Контур пакету

TMS320C6713BZDP225 Виробник

TMS320C6713BZDP225 виготовляється Техаські інструменти (TI), глобально визнаний лідер у напівпровідниковій галузі.Штаб-квартира в Далласі, штат Техас, ТІ створила давню репутацію інновацій в аналогових та вбудованих технологіях обробки.Завдяки десятиліттям досвіду в галузі цифрової обробки сигналів, TI розробив платформу DSP TMS320C6000 ™ (під якою була запущена серія C6713) для задоволення складних обчислювальних потреб у різних галузях.Як виробник, TI забезпечує суворий контроль якості, широку документацію та продовжуючу підтримку інструментів програмного забезпечення через свою екосистему, включаючи студію композитора коду та оптимізовані бібліотеки DSP.Багато довіряють не тільки для високопродуктивного обладнання, як TMS320C6713BZDP225, але і для надійності та довгострокової доступності, яку вимагають критичні та промислові програми.

Висновок

TMS320C6713BZDP225 - це потужний DSP, який може обробляти важкі завдання, такі як обробка звуку, сигнали зв'язку, медичні зображення та розумні машини.Він працює швидко, точно обробляє цифри та легко з'єднується з пам'яттю та іншими пристроями.Він використовується в багатьох галузях, таких як аудіо, телекомунікації, охорона здоров'я, фабрики, автомобілі та системах оборони.Він також оснащений хорошою підтримкою, інструментами для розвитку та довгостроковою надійністю.Загалом, це розумний і надійний вибір для складних проектів, які потребують сильної обробки.

PDF -таблиця
